EN 13242:2013
(Main)Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
This European Standard specifies the properties of aggregates and filler aggregates obtained by processing natural, manufactured or recycled materials and mixtures of these aggregates for use in hydraulically bound and unbound materials for civil engineering works and road constructions.
It covers aggregates having an oven dried particle density greater than 2,0 Mg/m3 (2000Kg/m3). It also covers recycled aggregates with particle densities greater than 1,50 Mg/m3 (1 500 kg/m3) with appropriate caveats and recycled fine aggregate with appropriate caveats.
A list of the source materials that have been considered and indicating those which are within the scope of this standard is given in Annex A (normative).
Requirements for the evaluation of conformity of the products to this European Standard are given in EN 16236.
It incorporates a general requirement that aggregates will not release any dangerous substances in excess of the maximum permitted levels specified in a relevant European Standard for the material or permitted in the national regulations of the member state of destination.
The tables in this standard include categories which are common across the four main aggregate standards: EN 12620, EN 13043, EN 13139 and EN 13242. Not all of these categories are appropriate for aggregates for use in hydraulically bound and unbound materials for civil engineering works and road constructions. Categories, notes, comments etc, which are shown grey shaded should not be used for aggregates for use in hydraulically bound and unbound materials for civil engineering works and road constructions.
Aggregates used in construction should comply with all the requirements of the relevant European Standards for aggregates. These standards include comprehensive and specific requirements for natural aggregates, iron and steel making slag and recycled aggregates, dealing with, for example, the stability of certain basalts, the expansion of certain slags and the constitution of recycled aggregates.
For materials from some other secondary sources, however, work is ongoing and the requirements are incomplete. In the meantime, such materials, when placed on the market as aggregates, should conform fully to this standard but may also be required to conform to specific relevant additional requirements at the place of use. Additional characteristics and requirements may be specified on a case by case basis depending upon experience of use of the product, and defined in specific contractual documents.
NOTE 1 Requirements for lightweight aggregates are specified in EN 13055.
Requirements for the declaration of the potential of aggregates to release regulated dangerous substances are currently under development. Until such time as these are finalised, attention should be paid to requirements at the place of use.
NOTE 2 Requirements for hydraulically bound and unbound materials for civil engineering works are specified in EN 13285 and are not therefore covered in this standard. EN 13285 does however call up the general requirements of EN 13242 for the aggregates.
Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und Straßenbau
Diese Europäische Norm legt die Eigenschaften von Gesteinskörnungen und Füllern fest, die durch Aufbereitung natürlicher, industriell hergestellter oder rezyklierter Materialien sowie Mischungen solcher Materialien für die Verwendung in hydraulisch gebundenen und ungebundenen Gemischen für den Ingenieur- und Straßenbau gewonnen werden. Die Norm deckt ebenfalls rezyklierte Gesteinskörnungen mit einer Dichte zwischen 1,50 Mg/m3 (1 500 kg/m3) und 2,00 Mg/m3 (2 000 kg/m3) ab. Anhang A (normativ) enthält ein Verzeichnis der berücksichtigten Ausgangsmaterialien, die im Anwendungsbereich dieser Norm liegen. Diese Europäische Norm enthält ebenfalls die Festlegung, dass ein Qualitätskontrollsystem für die werkseigene Produktionskontrolle einzuführen ist sowie Festlegungen für die Bewertung der Konformität von Produkten nach dieser Europäischen Norm. Diese Europäische Norm gilt nicht für die Eigenschaften ungebundener Gemische nach EN 13285. Die Norm enthält die allgemeine Anforderung, dass die Freisetzung gefährlicher Stoffe die in der für das Material einschlägigen Europäischen Norm maximal zulässigen Grenzwerte bzw. die nach den nationalen Bestimmungen des Bestimmungsmitgliedstaats zulässigen Grenzwerte nicht übersteigen darf (siehe ANMERKUNG 3). ANMERKUNG 1 Gesteinskörnungen, die in hydraulisch gebundenen und ungebundenen Gemischen für den Ingenieurbau verwendet werden, sollten mit allen Anforderungen dieser Europäischen Norm übereinstimmen. Diese Normen enthält umfassende und spezifische Anforderungen an natürliche Gesteinskörnungen, Hochofenstück- und Stahlwerksschlacken und rezyklierte Gesteinskörnungen, die sich zum Beispiel mit der Raumbeständigkeit einiger Basalte, der Volumenzunahme bestimmter Schlacken und der Zusammensetzung von rezyklierten Gesteinskörnungen befassen. Die Arbeiten an Materialien aus einigen anderen sekundären Quellen sind jedoch noch nicht abgeschlossen und die Anforderungen sind unvollständig.
Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées
La présente Norme européenne spécifie les caractéristiques des granulats, y compris celles des fillers, élaborés à partir de matériaux naturels, artificiels ou recyclés et des mélanges de ces granulats destinés à être utilisés dans la fabrication de matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées.
Elle s'applique aux granulats dont la masse volumique réelle des particules séchées à l’étuve est supérieure à 2,00 Mg/m3 (2 000 kg/m3). Elle s'applique également aux granulats recyclés dont la masse volumique réelle est supérieure à 1,50 Mg/m3 (1 500 kg/m3), avec les mises en garde appropriées, ainsi qu’au sable recyclé, avec les mises en garde appropriées.
Une liste des origines des matériaux qui ont été prises en considération et relèvent du domaine d'application de la présente norme est donnée à l'Annexe A (normative).
Les exigences relatives à l’évaluation de la conformité sont spécifiées dans l’EN 16236.
La présente norme intègre une exigence générale stipulant que les granulats ne doivent dégager aucune substance dangereuse dont les valeurs d'émission dépassent les niveaux maximaux admissibles spécifiés dans une Norme européenne pertinente pour le matériau ou dans la réglementation nationale de l'Etat membre de destination.
Les tableaux de la présente norme contiennent des catégories qui sont communes aux quatre principales normes relatives aux granulats : EN 12620, EN 13043, EN 13139 et EN 13242. Ces catégories ne sont pas toutes appropriées pour un usage des granulats dans les matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées. Les catégories, notes, commentaires, etc. qui sont grisés ne devraient pas être utilisées pour les applications dans les matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées.
Les granulats utilisés dans la construction doivent respecter toutes les exigences des Normes européennes concernées. Ces dernières contiennent les exigences générales et particulières relatives aux granulats naturels, au laitier de haut fourneau et d'aciérie et aux granulats recyclés, et traitent par exemple de la stabilité de certains basaltes, de l'expansion de certains laitiers et de la composition des granulats recyclés.
Cependant, pour les matériaux provenant d’autres sources secondaires, les travaux sont en cours et les exigences sont incomplètes. En attendant, il convient que ces matériaux, lorsqu'ils sont mis sur le marché en tant que granulats, respectent pleinement la présente norme, mais ils peuvent aussi devoir se conformer à des exigences complémentaires spécifiques pertinentes sur le lieu d'utilisation. Des caractéristiques et des exigences complémentaires peuvent être spécifiées au cas par cas, en fonction de l'expérience acquise à l'usage du produit, et définies dans des documents contractuels spécifiques.
NOTE 1 Les caractéristiques des granulats légers sont spécifiées dans le prEN 13055.
Les exigences relatives à la déclaration du potentiel des granulats à relarguer des substances dangereuses réglementées sont actuellement en cours d'élaboration. Tant qu'elles ne sont pas finalisées, il convient de tenir compte des exigences en vigueur sur le lieu d'utilisation.
NOTE 2 Les exigences pour les matériaux traités aux liants hydrauliques et pour les matériaux non traités pour les ouvrages de génie civil sont spécifiées dans l’EN 13285 et, de ce fait, ne sont pas couvertes par cette présente norme. L’EN 13285 fait, cependant, appel aux exigences générales de l’EN 13242 pour les granulats.
Agregati za nevezane in hidravlično vezane materiale za uporabo v inženirskih objektih in za gradnjo cest
Ta evropski standard določa lastnosti agregatov in kamene moke, pridobljene z obdelavo naravnih, umetnih ali recikliranih materialov in zmesi teh agregatov, za uporabo v hidravlično vezanih in nevezanih materialih za uporabo v inženirskih objektih in za gradnjo cest. Zajema agregate s prostorninsko maso sušenih zrn, večjo od 2,0 mg/m3 (2000 kg/m3). Zajema tudi agregate s prostorninsko maso zrn, večjo od 1,50 mg/m3 (1500 kg/m3) z ustreznimi pogoji, in reciklirane fine agregate v skladu z ustreznimi pogoji. Seznam obravnavanih izvornih materialov, ki določa materiale, vključene v predmet tega standarda, je naveden v dodatku A (normativni). Zahteve za vrednotenje skladnosti izdelkov s tem evropskim standardom so navedene v standardu EN 16236. Vključuje splošno zahtevo o tem, da agregati ne smejo oddajati nobenih nevarnih snovi v količinah, ki so večje od največjih dovoljenih količin v ustreznem evropskem standardu za materiale ali v nacionalni zakonodaji države članice. Razpredelnice v tem standardu vključujejo kategorije, ki so skupne vsem štirim glavnim standardom za agregate: EN 12620, EN 13043, EN 13139 in EN 13242. Nekatere od teh kategorij niso primerne za agregate za uporabo v hidravlično vezanih in nevezanih materialih za uporabo v inženirskih objektih in za gradnjo cest. Kategorije, opombe, komentarji itd. v sivi barvi se ne smejo uporabljati za agregate za uporabo v hidravlično vezanih in nevezanih materialih za uporabo v inženirskih objektih in za gradnjo cest. Agregati, ki se uporabljajo pri konstrukcijah, morajo izpolnjevati vse zahteve primernih evropskih standardov za agregate. Ti standardi vključujejo celovite in posebne zahteve za naravne agregate, žlindro, nastalo pri pridobivanju železa in jekla, in reciklirane agregate ter obravnavajo na primer stabilnost nekaterih bazaltov, raztezek nekaterih vrst žlindre in sestavo recikliranih agregatov. Za materiale iz nekaterih drugih sekundarnih virov oblikovanje standardov še poteka in so zahteve nepopolne. Kadar so taki materiali dani na tržišče kot agregati, morajo v celoti ustrezati temu standardu in morajo biti morda skladni tudi s posebnimi ustreznimi dodatnimi zahtevami, ki veljajo na območju uporabe. Dodatne značilnosti in zahteve se lahko določijo za vsak posamezen primer glede na izkušnje pri uporabi izdelka in so opredeljene v posebnih pogodbenih dokumentih. OPOMBA 1: Zahteve za lahke agregate so določene v standardu prEN 13055. Zahteve za izjavo o kapaciteti agregatov za izpust reguliranih nevarnih snovi so v pripravi. Dokler te zahteve niso dokončno oblikovane, je treba upoštevati zahteve na območju uporabe. OPOMBA 2: Zahteve za agregate za uporabo v hidravlično vezanih in nevezanih materialih za uporabo v inženirskih objektih in za gradnjo cest so določene v standardu EN 13285 in jih ta standard podrobno ne obravnava. Vendar pa se EN 13285 sklicuje na splošne zahteve standarda EN 13242 glede agregatov.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und StraßenbauGranulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chausséesAggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction91.100.15Mineralni materiali in izdelkiMineral materials and productsICS:Ta slovenski standard je istoveten z:EN 13242:2013SIST EN 13242:2013en,fr,de01-julij-2013SIST EN 13242:2013SLOVENSKI
STANDARDSIST EN 13242:2003+A1:20081DGRPHãþD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 13242
May 2013 ICS 91.100.15 Supersedes EN 13242:2002+A1:2007English Version
Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées
Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und Straßenbau This European Standard was approved by CEN on 4 September 2011.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2013 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 13242:2013: ESIST EN 13242:2013

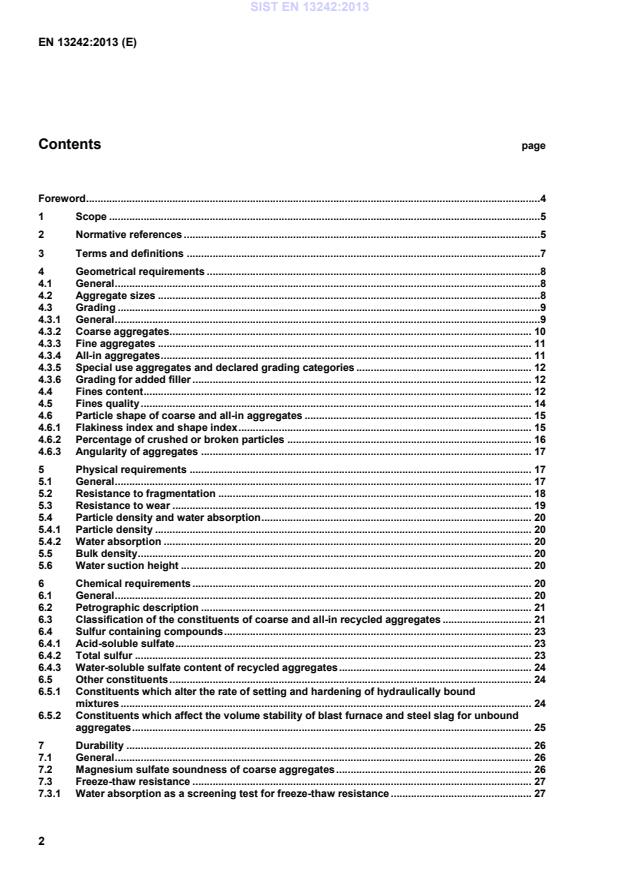

Foreword .4 1 Scope .5 2 Normative references .5 3 Terms and definitions .7 4 Geometrical requirements .8 4.1 General .8 4.2 Aggregate sizes .8 4.3 Grading .9 4.3.1 General .9 4.3.2 Coarse aggregates. 10 4.3.3 Fine aggregates . 11 4.3.4 All-in aggregates . 11 4.3.5 Special use aggregates and declared grading categories . 12 4.3.6 Grading for added filler . 12 4.4 Fines content . 12 4.5 Fines quality . 14 4.6 Particle shape of coarse and all-in aggregates . 15 4.6.1 Flakiness index and shape index . 15 4.6.2 Percentage of crushed or broken particles . 16 4.6.3 Angularity of aggregates . 17 5 Physical requirements . 17 5.1 General . 17 5.2 Resistance to fragmentation . 18 5.3 Resistance to wear . 19 5.4 Particle density and water absorption . 20 5.4.1 Particle density . 20 5.4.2 Water absorption . 20 5.5 Bulk density . 20 5.6 Water suction height . 20 6 Chemical requirements . 20 6.1 General . 20 6.2 Petrographic description . 21 6.3 Classification of the constituents of coarse and all-in recycled aggregates . 21 6.4 Sulfur containing compounds . 23 6.4.1 Acid-soluble sulfate . 23 6.4.2 Total sulfur . 23 6.4.3 Water-soluble sulfate content of recycled aggregates . 24 6.5 Other constituents . 24 6.5.1 Constituents which alter the rate of setting and hardening of hydraulically bound mixtures . 24 6.5.2 Constituents which affect the volume stability of blast furnace and steel slag for unbound aggregates . 25 7 Durability . 26 7.1 General . 26 7.2 Magnesium sulfate soundness of coarse aggregates . 26 7.3 Freeze-thaw resistance . 27 7.3.1 Water absorption as a screening test for freeze-thaw resistance . 27 SIST EN 13242:2013
7.3.2 Resistance to freezing and thawing . 27 7.3.3 Resistance to freezing and thawing in the presence of
salt (extreme conditions) . 28 7.4 “Sonnenbrand” of basalt . 28 8 Evaluation of conformity . 29 9 Designation . 29 9.1 Designation and description . 29 9.2 Additional information for the description of an aggregate . 30 10 Marking and labelling . 30 Annex A (normative)
Source materials considered in the development of EN 13242 and their status in respect of the scope of this standard . 31 Annex ZA (informative) . 34 ZA.1 Scope and relevant characteristics . 34 ZA.2 Procedures for attestation of conformity of aggregates and fillers . 36 ZA.2.1 Systems of attestation of conformity . 36 ZA.2.2 EC Certificate Declaration of conformity . 38 ZA.3 CE marking and labelling. 39 Bibliography . 44
...
