EN ISO 17836:2017
(Main)Thermal spraying - Determination of the deposition efficiency for thermal spraying (ISO 17836:2017)
Thermal spraying - Determination of the deposition efficiency for thermal spraying (ISO 17836:2017)
ISO 17836:2017 specifies a test procedure to determine the deposition efficiency for thermal spraying. It provides a reliable comparison method between different spray processes and different feed stock.
It is applicable for all thermal spray processes (see ISO 14917) and all wire, rod, cord and powder spray materials.
It is applicable when data concerning the deposition efficiency of a spray process in connection with a defined spray material are required.
Thermisches Spritzen - Bestimmung der Auftragrate beim thermischen Spritzen (ISO 17836:2017)
Dieses Dokument legt ein Verfahren der Prüfungsdurchführung zur Bestimmung der Auftragrate für thermische Spritzverfahren fest. Es liefert ein zuverlässiges Verfahren für Vergleiche zwischen unterschiedlichen Spritzverfahren und unterschiedlichen zu fördernden Werkstoffen.
Es ist anwendbar für alle thermischen Spritzver¬fahren (siehe ISO 14917) und alle draht , stab , schnur und pulverförmigen Spritzzusätze.
Es ist anwendbar, wenn Angaben über die Auftragrate eines Spritzverfahrens in Verbindung mit einem bestimmten Spritzzusatz erforderlich sind.
Projection thermique - Détermination du rendement de dépôt en projection thermique (ISO 17836:2017)
L'ISO 17836 :2017 spécifie un mode opératoire de mise en ?uvre des essais destinés à déterminer le rendement de dépôt en projection thermique. Il fournit une méthode de comparaison fiable entre différents procédés de projection et différentes matières premières.
Il est applicable à tous les procédés de projection thermique (voir l'ISO 14917) et à tous les matériaux d'apport tels que fils, baguettes, cordons et poudres.
Il est applicable lorsque les données concernant le rendement de dépôt d'un procédé de projection associé à un matériau d'apport bien défini sont requises.
Vroče brizganje - Ugotavljanje učinkovitosti nanosa za vroče brizganje (ISO 17836:2017)
Ta dokument določa preskusno metodo za ugotavljanje učinkovitosti nanašanja za vroče brizganje. Določa zanesljivo primerjalno metodo med različnimi postopki brizganja in različnimi materiali za nanos. Uporablja se za vse postopke vročega brizganja (glej standard ISO 14917) ter za vse materiale za brizganje v obliki žic, palic, trakov in
materiale za razprševanju prahu.
Uporablja se za pridobivanje podatkov glede učinkovitosti nanosa pri postopku brizganja glede na izbrani material za brizganje.
General Information
- Status
- Published
- Publication Date
- 05-Dec-2017
- Withdrawal Date
- 29-Jun-2018
- Technical Committee
- CEN/TC 240 - Thermal spraying and thermally spraying coatings
- Drafting Committee
- CEN/TC 240 - Thermal spraying and thermally spraying coatings
- Current Stage
- 6060 - Definitive text made available (DAV) - Publishing
- Start Date
- 06-Dec-2017
- Completion Date
- 06-Dec-2017
Relations
- Effective Date
- 13-Dec-2017
Overview
EN ISO 17836:2017 - Thermal spraying: Determination of the deposition efficiency for thermal spraying (ISO 17836:2017) defines a standardized test procedure to measure deposition efficiency (DE) for thermal spray processes. The method provides a repeatable way to compare different spray processes and feedstock (wire, rod, cord, powder) under defined conditions. The standard is applicable across all thermal spray processes (see ISO 14917) and specifies test pieces, equipment, measurement steps and reporting requirements.
Key topics and requirements
- Scope and applicability: Applies to all thermal spray processes and common spray materials; intended when quantitative deposition efficiency data are required.
- Definitions: Clear definitions for deposition efficiency, mass of spray material fed through, and feed rate.
- Test pieces: Two normative options - a pipe (Annex A) and a plate (Annex B). Coating area is reduced by at least one spray-jet width from edges.
- Preparation and equipment:
- Test piece preparation (e.g., degreasing and grit-blasting) must be documented.
- Required equipment: spray system, feeder (wire/rod/cord/powder), handling systems, gas/power, spray cabin and exhaust, and scales (minimum 0.1 g accuracy).
- Test procedure:
- Determine feed rate (g/min) from at least two run-throughs and calculate mean.
- Apply spray with documented parameters; spray angle should be within 90° ± 10°.
- Minimum two test pieces, with a coating time of 30 s each (longer if needed for practical conditions).
- Measure mass change of each test piece after spraying.
- Calculation:
- Deposition efficiency for each piece: η (%) = (Δm_tp / m_sm) × 100
- Δm_tp = mass increase of test piece (g)
- m_sm = mass of spray material fed through (g) = feed rate (g/min) × spray time (s) / 60
- Report mean deposition efficiency across test pieces.
- Deposition efficiency for each piece: η (%) = (Δm_tp / m_sm) × 100
- Reporting: Test reports must include reference to ISO 17836, spray equipment/gun, feed mechanism, spray process, key spray parameters, test-piece type and preparation, spray material reference, mean feed rate and DE, deviations, observations and date.
Applications and users
- Use cases:
- Comparing thermal spray processes and feedstock for material selection and process optimization.
- Estimating material usage, cost-per-part and waste reduction.
- Quality control, validation of new spray guns or feeders, and supplier qualification.
- Typical users:
- Coating engineers, production managers and process technicians in thermal spray shops.
- R&D laboratories and test houses performing comparative evaluations.
- Procurement and specification writers who require standardized DE data for contracts.
Related standards
- ISO 14917 - Thermal spray process classification
- ISO 14232-1 - Powder characterization and supply conditions
- ISO 14919 - Wires, rods and cords supply conditions
- EN 13507 - Surface preparation guidance
EN ISO 17836:2017 is a practical, repeatable standard for measuring deposition efficiency to support process selection, cost analysis and quality assurance in thermal spraying.
Frequently Asked Questions
EN ISO 17836:2017 is a standard published by the European Committee for Standardization (CEN). Its full title is "Thermal spraying - Determination of the deposition efficiency for thermal spraying (ISO 17836:2017)". This standard covers: ISO 17836:2017 specifies a test procedure to determine the deposition efficiency for thermal spraying. It provides a reliable comparison method between different spray processes and different feed stock. It is applicable for all thermal spray processes (see ISO 14917) and all wire, rod, cord and powder spray materials. It is applicable when data concerning the deposition efficiency of a spray process in connection with a defined spray material are required.
ISO 17836:2017 specifies a test procedure to determine the deposition efficiency for thermal spraying. It provides a reliable comparison method between different spray processes and different feed stock. It is applicable for all thermal spray processes (see ISO 14917) and all wire, rod, cord and powder spray materials. It is applicable when data concerning the deposition efficiency of a spray process in connection with a defined spray material are required.
EN ISO 17836:2017 is classified under the following ICS (International Classification for Standards) categories: 25.220.20 - Surface treatment. The ICS classification helps identify the subject area and facilitates finding related standards.
EN ISO 17836:2017 has the following relationships with other standards: It is inter standard links to EN ISO 17836:2004. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase EN ISO 17836:2017 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of CEN standards.
Standards Content (Sample)
SLOVENSKI STANDARD
01-februar-2018
1DGRPHãþD
SIST EN ISO 17836:2005
9URþHEUL]JDQMH8JRWDYOMDQMHXþLQNRYLWRVWLQDQRVD]DYURþHEUL]JDQMH ,62
Thermal spraying - Determination of the deposition efficiency for thermal spraying (ISO
17836:2017)
Thermisches Spritzen - Bestimmung der Auftragrate beim thermischen Spritzen (ISO
17836:2017)
Projection thermique - Détermination du rendement de dépôt en projection thermique
(ISO 17836:2017)
Ta slovenski standard je istoveten z: EN ISO 17836:2017
ICS:
25.220.20 Površinska obdelava Surface treatment
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
EN ISO 17836
EUROPEAN STANDARD
NORME EUROPÉENNE
December 2017
EUROPÄISCHE NORM
ICS 25.220.20 Supersedes EN ISO 17836:2004
English Version
Thermal spraying - Determination of the deposition
efficiency for thermal spraying (ISO 17836:2017)
Projection thermique - Détermination du rendement Thermisches Spritzen - Bestimmung der Auftragrate
de dépôt en projection thermique (ISO 17836:2017) beim thermischen Spritzen (ISO 17836:2017)
This European Standard was approved by CEN on 4 November 2017.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2017 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN ISO 17836:2017 E
worldwide for CEN national Members.
Contents Page
European foreword . 3
European foreword
This document (EN ISO 17836:2017) has been prepared by Technical Committee ISO/TC 107 “Metallic
and other inorganic coatings” in collaboration with Technical Committee CEN/TC 240 “Thermal
spraying and thermally sprayed coatings” the secretariat of which is held by DIN.
This European Standard shall be given the status of a national standard, either by publication of an
identical text or by endorsement, at the latest by June 2018, and conflicting national standards shall be
withdrawn at the latest by June 2018.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CEN shall not be held responsible for identifying any or all such patent rights.
This document supersedes EN ISO 17836:2004.
According to the CEN-CENELEC Internal Regulations, the national standards organizations of the
following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria,
Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and the United Kingdom.
Endorsement notice
The text of ISO 17836:2017 has been approved by CEN as EN ISO 17836:2017 without any modification.
INTERNATIONAL ISO
STANDARD 17836
Second edition
2017-10
Thermal spraying — Determination of
the deposition efficiency for thermal
spraying
Projection thermique — Détermination du rendement de dépôt en
projection thermique
Reference number
ISO 17836:2017(E)
©
ISO 2017
ISO 17836:2017(E)
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
ISO 17836:2017(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Test pieces, equipment, working and auxiliary materials . 2
5 Test procedure . 2
6 Determination of deposition efficiency . 3
7 Test report . 3
8 Designation . 4
Annex A (normative) Test piece — Pipe (A) . 5
Annex B (normative) Test piece — Plate (B) . 6
Annex C (informative) Record for the determination of the deposition efficiency rate — Example .7
Bibliography . 8
ISO 17836:2017(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related
...
SLOVENSKI STANDARD
oSIST prEN ISO 17836:2017
01-april-2017
9URþHEUL]JDQMH8JRWDYOMDQMHXþLQNRYLWRVWLQDQRVD]DYURþHEUL]JDQMH ,62',6
Thermal spraying - Determination of the deposition efficiency for thermal spraying
(ISO/DIS 17836:2017)
Thermisches Spritzen - Bestimmung der Auftragrate beim thermischen Spritzen
(ISO/DIS 17836:2017)
Projection thermique - Détermination du rendement de dépôt en projection thermique
(ISO/DIS 17836:2017)
Ta slovenski standard je istoveten z: prEN ISO 17836
ICS:
25.220.20 Površinska obdelava Surface treatment
oSIST prEN ISO 17836:2017 de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
oSIST prEN ISO 17836:2017
oSIST prEN ISO 17836:2017
ENTWURF
EUROPÄISCHE NORM
prEN ISO 17836
EUROPEAN STANDARD
NORME EUROPÉENNE
Februar 2017
ICS 25.220.20 Vorgesehen als Ersatz für EN ISO 17836:2004
Deutsche Fassung
Thermisches Spritzen - Bestimmung der Auftragrate beim
thermischen Spritzen (ISO/DIS 17836:2017)
Thermal spraying - Determination of the deposition Projection thermique - Détermination du rendement de
efficiency for thermal spraying (ISO/DIS 17836:2017) dépôt en projection thermique (ISO/DIS 17836:2017)
Dieser Europäische Norm-Entwurf wird den CEN-Mitgliedern zur parallelen Umfrage vorgelegt. Er wurde vom Technischen
Komitee CEN/TC 240 erstellt.
Wenn aus diesem Norm-Entwurf eine Europäische Norm wird, sind die CEN-Mitglieder gehalten, die CEN-Geschäftsordnung zu
erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer
nationalen Norm zu geben ist.
Dieser Europäische Norm-Entwurf wurde von CEN in drei offiziellen Fassungen (Deutsch, Englisch, Französisch) erstellt. Eine
Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine
Landessprache gemacht und dem CEN-CENELEC-Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die
offiziellen Fassungen.
CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, der ehemaligen
jugoslawischen Republik Mazedonien, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Kroatien, Lettland,
Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, der Schweiz,
Serbien, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, der Türkei, Ungarn, dem Vereinigten Königreich und
Zypern.
Die Empfänger dieses Norm-Entwurfs werden gebeten, mit ihren Kommentaren jegliche relevante Patentrechte, die sie kennen,
mitzuteilen und unterstützende Dokumentationen zur Verfügung zu stellen.
Warnvermerk : Dieses Schriftstück hat noch nicht den Status einer Europäischen Norm. Es wird zur Prüfung und Stellungnahme
vorgelegt. Es kann sich noch ohne Ankündigung ändern und darf nicht als Europäischen Norm in Bezug genommen werden.
EUROPÄISCHES KOMITEE FÜR NORMUNG
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
CEN-CENELEC Management-Zentrum: Avenue Marnix 17, B-1000 Brüssel
© 2017 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchem Ref. Nr. prEN ISO 17836:2017 D
Verfahren, sind weltweit den nationalen Mitgliedern von CEN
vorbehalten.
oSIST prEN ISO 17836:2017
prEN ISO 17836:2017 (D)

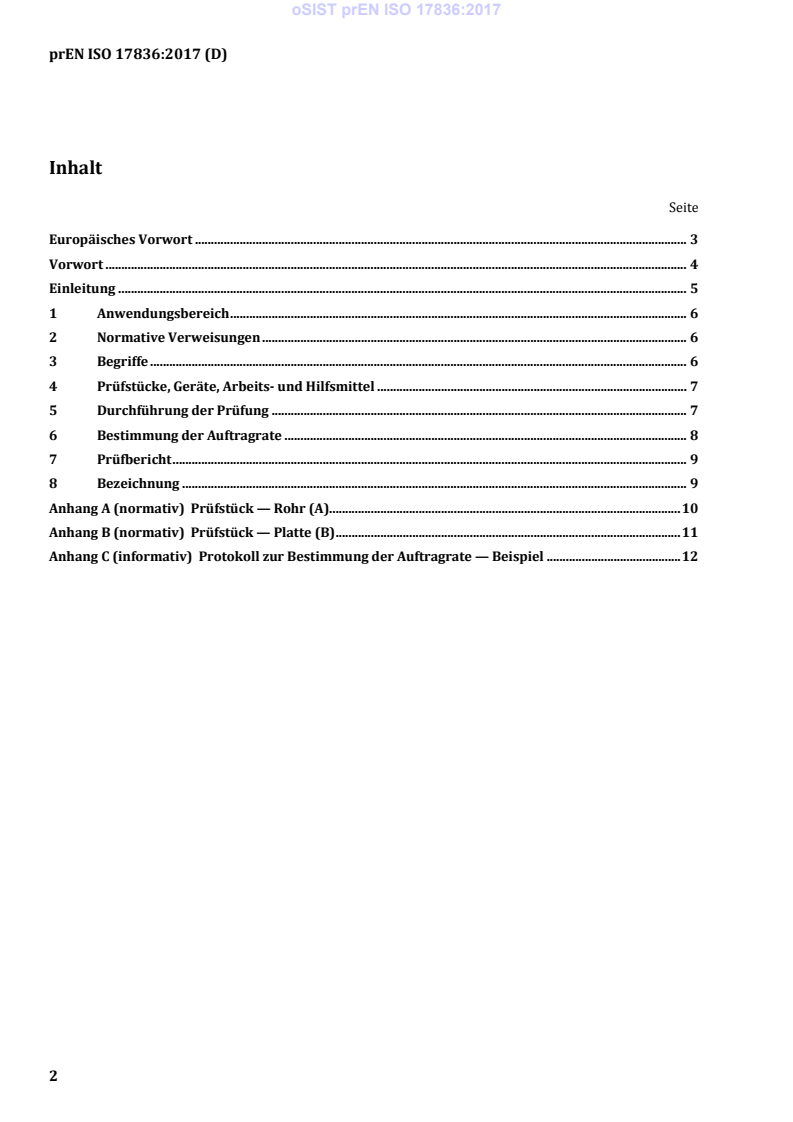

Inhalt
Seite
Europäisches Vorwort . 3
Vorwort . 4
Einleitung . 5
1 Anwendungsbereich . 6
2 Normative Verweisungen . 6
3 Begriffe . 6
4 Prüfstücke, Geräte, Arbeits- und Hilfsmittel . 7
5 Durchführung der Prüfung . 7
6 Bestimmung der Auftragrate . 8
7 Prüfbericht . 9
8 Bezeichnung . 9
Anhang A (normativ) Prüfstück — Rohr (A). 10
Anhang B (normativ) Prüfstück — Platte (B) . 11
Anhang C (informativ) Protokoll zur Bestimmung der Auftragrate — Beispiel . 12
oSIST prEN ISO 17836:2017
prEN ISO 17836:2017 (D)
Europäisches Vorwort
Dieses Dokument (prEN ISO 17836:2017) wurde vom Technischen Komitee ISO/TC 107 „Metallic and other
inorganic coatings“ in Zusammenarbeit mit dem Technischen Komitee CEN/TC 240 „Thermisches Spritzen
und thermisch gespritzte Schichten“ erarbeitet, dessen Sekretariat vom DIN gehalten wird.
Dieses Dokument ist derzeit zur parallelen Umfrage vorgelegt.
Dieses Dokument wird EN ISO 17836:2004 ersetzen.
Anerkennungsnotiz
Der Text von ISO/DIS 17836:2017 wurde vom CEN als prEN ISO 17836:2017 ohne irgendeine Abänderung
genehmigt.
oSIST prEN ISO 17836:2017
prEN ISO 17836:2017 (D)
Vorwort
ISO (die Internationale Organisation für Normung) ist eine weltweite Vereinigung von Nationalen
Normungsorganisationen (ISO-Mitgliedsorganisationen). Die Erstellung von Internationalen Normen wird
normalerweise von ISO Technischen Komitees durchgeführt. Jede Mitgliedsorganisation, die Interesse an
einem Thema hat, für welches ein Technisches Komitee gegründet wurde, hat das Recht, in diesem Komitee
vertreten zu sein. Internationale Organisationen, staatlich und nicht-staatlich, in Liaison mit ISO, nehmen
ebenfalls an der Arbeit teil. ISO arbeitet eng mit der Internationalen Elektrotechnischen Kommission (IEC)
bei allen elektrotechnischen Themen zusammen.
Die Verfahren, die bei der Entwicklung dieses Dokuments angewendet wurden und die für die weitere Pflege
vorgesehen sind, werden in den ISO/IEC-Direktiven, Teil 1 beschrieben. Im Besonderen sollten die für die
verschiedenen ISO-Dokumentenarten notwendigen Annahmekriterien beachtet werden. Dieses Dokument
wurde in Übereinstimmung mit den Gestaltungsregeln der ISO/IEC-Direktiven, Teil 2 erarbeitet (siehe
www.iso.org/directives).
Es wird auf die Möglichkeit hingewiesen, dass einige Elemente dieses Dokuments Patentrechte berühren
können. ISO ist nicht dafür verantwortlich, einige oder alle diesbezüglichen Patentrechte zu identifizieren.
Details zu allen während der Entwicklung des Dokuments identifizierten Patentrechten finden sich in der
Einleitung und/oder in der ISO-Liste der empfangenen Patenterklärungen (siehe www.iso.org/patents).
Jeder in diesem Dokument verwendete Handelsname wird als Information zum Nutzen der Anwender
angegeben und stellt keine Anerkennung dar.
Eine Erläuterung der Bedeutung ISO-spezifischer Benennungen und Ausdrücke, die sich auf Konformitäts-
bewertung beziehen, sowie Informationen über die Beachtung der Grundsätze der Welthandelsorganisation
(WTO) zu technischen Handelshemmnissen (TBT, en: Technical Barriers to Trade) durch ISO enthält der
folgende Link: www.iso.org/iso/foreword.html.
Das für dieses Dokument verantwortliche Komitee ist ISO/TC 107, Metallic and other inorganic coatings.
Diese zweite Ausgabe ersetzt die erste Ausgabe (ISO 17836:2004), die technisch überarbeitet wurde.
oSIST prEN ISO 17836:2017
prEN ISO 17836:2017 (D)
Einleitung
Dieses Dokument enthält die Definitionen zum Bestimmen der Auftragrate beim thermischen Spritzen.
Dieses Dokument beschreibt das Verfahren der Prüfungsdurchführung zur Bestimmung der Auftragrate für
ein bestimmtes Spritzverfahren und einen Spritzzusatz bei Verwendung eines definierten Prüfstücks.
Die nach diesem Dokument berechnete Auftragrate auf einem Prüfstück braucht nicht mit der Auftragrate an
einem Bauteil übereinzustimmen.
---------
...
기사 제목: EN ISO 17836:2017 - 열분사 - 열분사를 위한 적층 효율의 결정 (ISO 17836:2017) 기사 내용: ISO 17836:2017은 열분사를 위한 적층 효율을 결정하기 위한 테스트 절차를 명시한다. 이는 다양한 분사 공정 및 다양한 충전 재료 간의 신뢰할 수 있는 비교 방법을 제공한다. 이 표준은 모든 열분사 공정(ISO 14917 참조)과 모든 와이어, 로드, 줄무늬, 분말 분사 재료에 적용된다. 이는 특정 분사 재료와 관련하여 분사 공정의 적층 효율에 대한 데이터가 필요한 경우 적용할 수 있다.
The article discusses EN ISO 17836:2017, which is a standard that provides a test procedure to determine the deposition efficiency for thermal spraying. This standard can be used to compare different spray processes and different feed stock. It is applicable for all thermal spray processes and materials, such as wire, rod, cord, and powder. The standard is useful when data on the deposition efficiency of a spray process with a specific spray material is needed.
記事タイトル：EN ISO 17836:2017 - 熱スプレー - 熱スプレーの堆積効率の測定（ISO 17836: 2017） 記事内容：ISO 17836:2017は、熱スプレーの堆積効率を測定するためのテスト手順を定めています。さまざまなスプレー工程や異なるフィードストックの比較方法を提供します。 これは、すべての熱スプレー工程（ISO 14917参照）およびワイヤ、ロッド、コード、パウダースプレー材料に適用されます。 特定のスプレー材料に関連するスプレー工程の堆積効率のデータが必要な場合に適用されます。
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
