EN ISO 13849-1:2008

SLOVENSKI STANDARD
01-oktober-2008
1DGRPHãþD
SIST EN ISO 13849-1:2007
9DUQRVWVWURMHY=YDUQRVWMRSRYH]DQLGHOLNUPLOQLKVLVWHPRYGHO6SORãQD
QDþHOD]DQDþUWRYDQMH,62
Safety of machinery - Safety-related parts of control systems - Part 1: General principles
for design (ISO 13849-1:2006)
Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen - Teil 1:
Allgemeine Gestaltungsleitsätze (ISO 13849-1:2006)
Sécurité des machines - Parties des systèmes de commande relatives à la sécurité -
Partie 1: Principes généraux de conception (ISO 13849-1:2006)
Ta slovenski standard je istoveten z: EN ISO 13849-1:2008
ICS:
13.110 Varnost strojev Safety of machinery
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

EUROPÄISCHE NORM
EN ISO 13849-1
EUROPEAN STANDARD
NORME EUROPÉENNE
Juni 2008
ICS 13.110 Ersatz für EN ISO 13849-1:2006
Deutsche Fassung
Sicherheit von Maschinen - Sicherheitsbezogene Teile von
Steuerungen - Teil 1: Allgemeine Gestaltungsleitsätze (ISO
13849-1:2006)
Safety of machinery - Safety-related parts of control Sécurité des machines - Parties des systèmes de
systems - Part 1: General principles for design (ISO 13849- commande relatives à la sécurité - Partie 1: Principes
1:2006) généraux de conception (ISO 13849-1:2006)
Diese Europäische Norm wurde vom CEN am 18.Mai 2008 angenommen.
Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen
dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzen Stand befindliche Listen
dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied auf
Anfrage erhältlich.
Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache,
die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariat
mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.
CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich,
Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal,
Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreich
und Zypern.
EUROPÄISCHES KOMITEE FÜR NORMUNG
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
Management-Zentrum: rue de Stassart, 36  B-1050 Brüssel
© 2008 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchem Ref. Nr. EN ISO 13849-1:2008 D
Verfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.

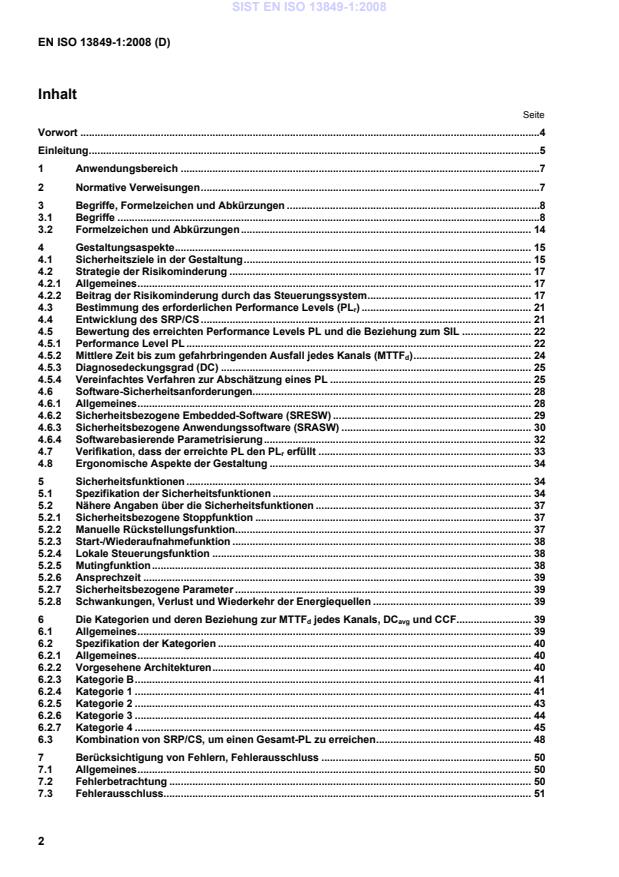

Inhalt
Seite
Vorwort .4
Einleitung.5
1 Anwendungsbereich .7
2 Normative Verweisungen.7
3 Begriffe, Formelzeichen und Abkürzungen .8
3.1 Begriffe .8
3.2 Formelzeichen und Abkürzungen. 14
4 Gestaltungsaspekte. 15
4.1 Sicherheitsziele in der Gestaltung. 15
4.2 Strategie der Risikominderung . 17
4.2.1 Allgemeines. 17
4.2.2 Beitrag der Risikominderung durch das Steuerungssystem. 17
4.3 Bestimmung des erforderlichen Performance Levels (PL ) . 21
r
4.4 Entwicklung des SRP/CS. 21
4.5 Bewertung des erreichten Performance Levels PL und die Beziehung zum SIL . 22
4.5.1 Performance Level PL . 22
4.5.2 Mittlere Zeit bis zum gefahrbringenden Ausfall jedes Kanals (MTTF ). 24
d
4.5.3 Diagnosedeckungsgrad (DC) . 25
4.5.4 Vereinfachtes Verfahren zur Abschätzung eines PL . 25
4.6 Software-Sicherheitsanforderungen. 28
4.6.1 Allgemeines. 28
4.6.2 Sicherheitsbezogene Embedded-Software (SRESW) . 29
4.6.3 Sicherheitsbezogene Anwendungssoftware (SRASW) . 30
4.6.4 Softwarebasierende Parametrisierung.32
4.7 Verifikation, dass der erreichte PL den PL erfüllt . 33
r
4.8 Ergonomische Aspekte der Gestaltung . 34
5 Sicherheitsfunktionen . 34
5.1 Spezifikation der Sicherheitsfunktionen . 34
5.2 Nähere Angaben über die Sicherheitsfunktionen . 37
5.2.1 Sicherheitsbezogene Stoppfunktion . 37
5.2.2 Manuelle Rückstellungsfunktion. 37
5.2.3 Start-/Wiederaufnahmefunktion . 38
5.2.4 Lokale Steuerungsfunktion . 38
5.2.5 Mutingfunktion. 38
5.2.6 Ansprechzeit . 39
5.2.7 Sicherheitsbezogene Parameter . 39
5.2.8 Schwankungen, Verlust und Wiederkehr der Energiequellen . 39
6 Die Kategorien und deren Beziehung zur MTTF jedes Kanals, DC und CCF. 39
d avg
6.1 Allgemeines. 39
6.2 Spezifikation der Kategorien . 40
6.2.1 Allgemeines. 40
6.2.2 Vorgesehene Architekturen. 40
6.2.3 Kategorie B. 41
6.2.4 Kategorie 1 . 41
6.2.5 Kategorie 2 . 43
6.2.6 Kategorie 3 . 44
6.2.7 Kategorie 4 . 45
6.3 Kombination von SRP/CS, um einen Gesamt-PL zu erreichen. 48
7 Berücksichtigung von Fehlern, Fehlerausschluss . 50
7.1 Allgemeines. 50
7.2 Fehlerbetrachtung . 50
7.3 Fehlerausschluss. 51
Seite
8 Validierung .51
9 Instandhaltung.51
10 Technische Dokumentation .51
11 Benutzerinformation .52
Anhang A (informativ) Bestimmung des erforderlichen Performance Levels (PL ).54
r
Anhang B (informativ) Blockmethode und sicherheitsbezogenes Blockdiagramm.57
Anhang C (informativ) Berechnung oder Abschätzung von MTTF -Werten für einzelne Bauteile.59
d
Anhang D (informativ) Vereinfachtes Verfahren zur Bestimmung der MTTF für jeden Kanal.67
d
Anhang E (informativ) Abschätzungen des Diagnosedeckungsgrades (DC) für Funktionen und
Module .69
Anhang F (informativ) Abschätzungen der Ausfälle aufgrund gemeinsamer Ursache (CCF) .72
Anhang G (informativ) Systematischer Ausfall.74
Anhang H (informativ) Beispiel der Kombination von verschiedenen sicherheitsbezogenen
Teilen einer Steuerung.77
Anhang I (informativ) Beispiele .80
Anhang J (informativ) Software.87
Anhang K (informativ) Numerische Darstellung von Bild 5.90
Anhang ZA (informativ) Zusammenhang zwischen dieser Europäischen Norm und den
grundlegenden Anforderungen der EG-Richtlinie 98/37/EG geändert durch
Richtlinie 98/79/EG .92
Anhang ZB (informativ) Zusammenhang zwischen dieser Europäischen Norm und den
grundlegenden Anforderungen der EG-Richtlinie 2006/42/EG.93
Literaturhinweise.94

Vorwort
Der Text von ISO 13849-1:2006 wurde vom Technischen Komitee ISO/TC 199 „Safety of machinery“ der
Internationalen Organisation für Standardisierung (ISO) erarbeitet und wurde als EN ISO 13849-1:2008 vom
Technischen Komitee CEN/TC 114 „Safety of machinery“ übernommen, dessen Sekretariat vom DIN gehalten
wird.
Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung
eines identischen Textes oder durch Anerkennung bis November 2008, und etwaige entgegenstehende
nationale Normen müssen bis November 2009 zurückgezogen werden.
Es wird auf die Möglichkeit hingewiesen, dass einige Texte dieses Dokuments Patentrechte berühren können.
CEN [und/oder CENELEC] sind nicht dafür verantwortlich, einige oder alle diesbezüglichen Patentrechte zu
identifizieren.
Dieses Dokument ersetzt EN ISO 13849-1:2006.
Dieses Dokument wurde unter einem Mandat erarbeitet, das die Europäische Kommission und die
Europäische Freihandelszone dem CEN erteilt haben, und unterstützt grundlegende Anforderungen der EG-
Richtlinien.
Zum Zusammenhang mit EG-Richtlinien siehe informativen Anhang ZA und ZB, der Bestandteil dieses
Dokuments ist.
Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden
Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland,
Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta,
Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien,
Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern.
Anerkennungsnotiz
Der Text von ISO 13849-1:2006 wurde vom CEN als EN ISO 13849-1:2008 ohne irgendeine Abänderung
genehmigt.
Einleitung
Die Struktur von Sicherheitsnormen auf dem Gebiet der Maschinen ist wie folgt.
a) Typ-A-Normen (Sicherheitsgrundnormen) behandeln Grundbegriffe, Gestaltungsleitsätze und allgemeine
Aspekte, die auf Maschinen angewandt werden können.
b) Typ-B-Normen (Sicherheitsfachgrundnormen) behandeln einen Sicherheitsaspekt oder eine Art von
Schutzeinrichtungen, die für eine ganze Reihe von Maschinen verwendet werden können:
⎯ Typ-B1-Normen für bestimmte Sicherheitsaspekte (z. B. Sicherheitsabstände,
Oberflächentemperatur, Lärm);
⎯ Typ-B2-Normen für Schutzeinrichtungen (z. B. Zweihandschaltungen, Verriegelungseinrichtungen,
druckempfindliche Schutzeinrichtungen, trennende Schutzeinrichtungen).
c) Typ-C-Normen (Maschinensicherheitsnormen) behandeln detaillierte Sicherheitsanforderungen an eine
bestimmte Maschinen oder eine Gruppe von Maschinen.
Dieser Teil der ISO 13849 ist eine Typ-B1-Norm wie in ISO 12100-1 dargelegt.
Wenn sich die Bestimmungen einer Typ-C-Norm von denen unterscheiden, die in einer Typ-A- oder
Typ-B-Norm dargelegt sind, haben die Bestimmungen der Typ-C-Norm Vorrang vor anderen Normen für
Maschinen, die nach den Bestimmungen der Typ-C-Norm entworfen und hergestellt worden sind.
Mit diesem Teil der ISO 13849 ist beabsichtigt, für diejenigen einen Leitfaden zu geben, die an der Gestaltung
und Beurteilung von Steuerungen beteiligt sind und für Technische Komitees, die Typ-B2- und Typ-C-Normen
erarbeiten, mit der Vermutung, mit den wesentlichen Sicherheitsanforderungen des Anhangs I der
Maschinenrichtlinie 98/37/EG, der Maschinen-Richtlinie, übereinzustimmen. Sie gibt keine besondere
Anleitung zur Übereinstimmung mit anderen EG-Richtlinien.
Als Teil einer Gesamtrisikominderung an einer Maschine wird ein Konstrukteur oft Maßnahmen durch die
Anwendung von Schutzeinrichtungen zur Risikoreduzierung ergreifen, die eine oder mehrere Sicherheits-
funktionen verwenden.
Teile einer Maschinensteuerung, die Sicherheitsfunktionen liefern sollen, werden sicherheitsbezogene Teile
einer Steuerung (SRP/CS) genannt, und diese Teile können entweder aus Hardware und Software bestehen
und separater oder integraler Bestandteil der Maschinensteuerung sein. Zusätzlich zur Bereitstellung von
Sicherheitsfunktionen kann ein SRP/CS auch Betriebsfunktionen liefern (z. B. eine Zweihandsteuerung zum
Start eines Prozesses).
Die Fähigkeit sicherheitsbezogener Teile von Steuerungen, eine Sicherheitsfunktion unter vorhersehbaren
Bedingungen auszuführen, wird einer von fünf Stufen zugeordnet, den so genannten Performance Level (PL).
Diese Performance Level werden definiert in Form der Wahrscheinlichkeit eines gefahrbringenden Ausfalls je
Stunde (siehe Tabelle 3).
Die Wahrscheinlichkeit eines gefahrbringenden Ausfalls der Sicherheitsfunktion hängt von mehreren Faktoren
ab, einschließlich der Hardware- und Softwarestruktur, dem Umfang der Fehler-Detektionsmechanismen
[Diagnosedeckungsgrad (DC)], der Zuverlässigkeit von Bauteilen [mittlere Zeit bis zum gefahrbringenden
Ausfall (MTTF), den Ausfällen infolge gemeinsamer Ursache (CCF)], dem Gestaltungsprozess, der
d
Belastung im Betrieb, den Umgebungsbedingungen und den betrieblichen Einsatzbedingungen.
Um den Konstrukteur zu unterstützen und als Hilfe zur Bestimmung des erreichten PL, stellt diese Norm eine
Methode auf Basis einer Kategorisierung von Strukturen nach speziellen Entwurfskriterien und spezifiziertem
Verhalten bei Fehlerbedingungen bereit. Diese Kategorien werden einer von fünf Stufen zugeordnet, genannt
Kategorien B, 1, 2, 3 und 4.
Die Performance Level und Kategorien können angewendet werden für sicherheitsbezogene Teile von
Steuerungen, wie:
⎯ nicht trennende Schutzeinrichtungen (z. B. Zweihandschaltungen, Verriegelungseinrichtungen),
berührungslos wirkende Schutzeinrichtungen (z. B. Lichtschranken), druckempfindliche Schutz-
einrichtungen,
⎯ Steuerungsbaugruppen (z. B. die Logik für Steuerungsfunktionen, Datenverarbeitung, Überwachung
usw.), und
⎯ Leistungsschaltelemente (z. B. Relais, Ventile usw.)
als auch Sicherheitsfunktionen ausführende Steuerungen in allen Arten von Maschinen — von einfachen (z. B.
einer kleinen Küchenmaschine oder automatischen Türen und Toren) bis zu einer Fertigungsanlage (z. B.
Verpackungsmaschinen, Druckmaschinen, Pressen).
Dieser Teil der 13849 liefert eine verständliche Basis, auf der die Gestaltung und Leistungsfähigkeit jeder
Anwendung eines SRP/CS (und der Maschine) beurteilt werden kann, z. B. durch Dritte, innerhalb einer
Organisation oder durch eine unabhängige Prüfstelle.
Informationen zur empfohlenen Anwendung der IEC 62061 und dieses Teils der ISO 13849
Die IEC 62061 und dieser Teil der ISO 13849 legen Anforderungen für den Entwurf und die Realisierung
sicherheitsbezogener Steuerungssysteme von Maschinen fest. Der Anwender einer von beiden Normen kann
in Übereinstimmung mit deren Anwendungsbereichen annehmen, die relevanten und erforderlichen
Sicherheitsanforderungen zu erfüllen. Die folgende Tabelle fasst die Anwendungsbereiche der IEC 62061 und
dieses Teils der ISO 13849 zusammen.
Tabelle 1 — Empfohlene Anwendung der IEC 62061 und ISO 13849-1
Technologie für die
Implementierung der
ISO 13849-1 IEC 62061
sicherheitsbezogenen
Steuerungsfunktion(en)
A Nicht elektrisch, z. B. hydraulisch X Nicht enthalten
B Elektromechanisch, z. B. Relais Beschränkt auf die Alle Architekturen und bis SIL 3
a
und/oder nicht komplexe Elektronik vorgesehenen Architekturen und
bis PL = e
C Komplexe Elektronik, z. B. Beschränkt auf die Alle Architekturen und bis SIL 3
a
programmierbar vorgesehenen Architekturen und
bis PL = d
c
D A kombiniert mit B Beschränkt auf die X
a
vorgesehenen Architekturen und
bis PL = e
E C kombiniert mit B Beschränkt auf die Alle Architekturen und bis SIL 3
a
vorgesehenen Architekturen und
bis PL = d
b c
F C kombiniert mit A, oder C X X
kombiniert mit A und B
X zeigt, dass dieses Merkmal in der Norm der entsprechenden Tabellenüberschrift behandelt wird.
a Um ein einfaches Verfahren zur Berechnung des Performance Levels zu ermöglichen, sind vorgesehene Architekturen in 6.2
beschrieben.
b Für komplexe Elektronik: Verwendung der vorgesehenen Architekturen nach diesem Teil der ISO 13849 bis PL = d oder
irgendeine Architektur nach IEC 62061.
c Für nicht elektrische Technologie, Verwendung der Teile nach diesem Teil der ISO 13849 als Teilsysteme.
1 Anwendungsbereich
Dieser Teil der ISO 13849 stellt Sicherheitsanforderungen und einen Leitfaden für die Prinzipien der
Gestaltung und Integration sicherheitsbezogener Teile von Steuerungen (SRP/CS) bereit, einschließlich der
Entwicklung von Software. Für diese Teile der SRP/CS werden Eigenschaften, einschließlich des
Performance Levels, festgelegt, die zur Ausführung der entsprechenden Sicherheitsfunktionen erforderlich
sind. Er ist anzuwenden auf SRP/CS aller Arten von Maschinen, ungeachtet der verwendeten Technologie
und Energie (elektrisch, hydraulisch, pneumatisch, mechanisch usw.).
Er legt nicht fest, welche Sicherheitsfunktionen oder Performance Level für einen speziellen Fall verwendet
werden.
Dieser Teil der ISO 13849 stellt spezielle Anforderungen für SRP/CS mit programmierbar elektronischen
Systemen bereit.
Er stellt keine speziellen Anforderungen an den Entwurf von Produkten, die Teile von SRP/CS sind. Trotzdem
können die angegebenen Prinzipien, wie Kategorien oder Performance Level, verwendet werden.
ANMERKUNG 1 Beispiele von Produkten, die Teile von SRP/CS sind: Relais, Magnetventile, Positionsschalter,
PLC(en), Antriebssteuerungen, Zweihandschaltungen, druckempfindliche Schutzeinrichtungen. Für den Entwurf solcher
Produkte ist es wichtig, sich auf spezielle anwendbare Internationale Normen zu beziehen, z. B. ISO 13851, ISO 13856-1
und ISO 13856-2.
ANMERKUNG 2 Für die Definition des erforderlichen Performance Levels, siehe 3.1.24.
ANMERKUNG 3 Die in diesem Teil der ISO 13849 bereitgestellten Anforderungen für programmierbare elektronische
Systeme sind kompatibel mit der Methodik für Gestaltung und Entwicklung sicherheitsbezogener elektrischer,
elektronischer und programmierbarer elektronischer Steuerungen für Maschinen in der IEC 62061.
ANMERKUNG 4 Für sicherheitsbezogene Embedded-Software in Komponenten mit PL = e, siehe IEC 61508-3:1998,
r
Abschnitt 7.
ANMERKUNG 5 Siehe auch Tabelle 1.
2 Normative Verweisungen
Die folgenden zitierten Dokumente sind für die Anwendung dieses Dokuments erforderlich. Bei datierten
Verweisungen gilt nur die in Bezug genommene Ausgabe. Bei undatierten Verweisungen gilt die letzte
Ausgabe des in Bezug genommenen Dokuments (einschließlich aller Änderungen).
ISO 12100-1:2003, Safety of machinery —Basic concepts, general principles for design — Part 1: Basic
terminology, methodology
ISO 12100-2:2003, Safety of machinery — Basic concepts, general principles for design — Part 2: Technical
principles
ISO 13849-2:2003, Safety of machinery — Safety-related parts of control systems — Part 2: Validation
1)
ISO 14121 , Safety of machinery — Principles of risk assessment
IEC 60050-191:1990, International Electrotechnical Vocabulary ⎯ Chapter 191: Dependability and quality of
service and IEC 60050-191: -am 1:1999 and IEC 60050-191-am2:2002:1999, Amendment 1 and
Amendment 2, International Electrotechnical Vocabulary — Chapter 191: Dependability and quality of service

1) Noch zu veröffentlichen (Überarbeitung von ISO 14121:1999).
IEC 61508-3:1998, Functional safety of electrical/electronic/programmable electronic safety-related
systems — Part 3: Software requirements, and IEC 61508-3 Corr. 1:1999, Corrigendum 1 — Functional safety
of electrical/electronic/programmable electronic safety-related systems — Part 3: Software requirements
IEC 61508-4:1998, Functional safety of electrical/electronic/programmable electronic safety-related
systems — Part 4: Definitions and abbreviations, and IEC 61508-4 Corr. 1:1999, Corrigendum 1 — Functional
safety of electrical/electronic/programmable electronic safety-related systems — Part 4: Definitions and
abbreviations
3 Begriffe, Formelzeichen und Abkürzungen
3.1 Begriffe
Für die Anwendung dieses Dokuments gelten die Begriffe nach ISO 12100-1, IEC 60050-191 und die
folgenden Begriffe.
3.1.1
sicherheitsbezogenes Teil einer Steuerung
SRP/CS
Teil einer Steuerung, das auf sicherheitsbezogene Eingangssignale reagiert und sicherheitsbezogene
Ausgangssignale erzeugt
ANMERKUNG 1 Die Kombination sicherheitsbezogener Teile einer Steuerung beginnt an dem Punkt, an dem
sicherheitsbezogene Signale erzeugt werden (einschließlich z. B. Betätiger und Rolle eines Positionsschalters) und endet
an den Ausgängen der Leistungssteuerungselemente (einschließlich z. B. Hauptkontakte eines Schützes).
ANMERKUNG 2 Werden Überwachungssysteme zur Diagnose verwendet, werden sie wie SRP/CS behandelt.
3.1.2
Kategorie
Einstufung der sicherheitsbezogenen Teile einer Steuerung bezüglich ihres Widerstandes gegen Fehler und
ihres nachfolgenden Verhaltens bei einem Fehler, das erreicht wird durch die Struktur der Anordnung der
Teile, der Fehlererkennung und/oder ihrer Zuverlässigkeit
3.1.3
Fehler
Zustand einer Einheit, charakterisiert durch die Unfähigkeit, eine geforderte Funktion auszuführen,
ausgenommen der Unfähigkeit während vorbeugender Wartung oder anderer geplanter Handlungen, oder
aufgrund des Fehlens externer Mittel
ANMERKUNG 1 Ein Fehler ist oft das Resultat eines Ausfalls der Einheit selbst, kann aber ohne vorherigen Ausfall
bestehen.
[IEC 60050-191:1990, 05-01]
ANMERKUNG 2 In diesem Teil der ISO 13849 bedeutet der Begriff „Fehler“ zufälliger Fehler.
3.1.4
Ausfall
Beendigung der Fähigkeit einer Einheit, eine geforderte Funktion zu erfüllen
ANMERKUNG 1 Nach einem Ausfall hat die Einheit einen Fehler.
ANMERKUNG 2 Der „Ausfall“ ist ein Ereignis, im Unterschied zum „Fehler“, dieser ist ein Zustand.
ANMERKUNG 3 Der so definierte Begriff kann nicht angewendet werden auf Einheiten, die nur aus Software bestehen.
[IEC 60050-191:1990, 04-01]
ANMERKUNG 4 Ausfälle, die nur die Verfügbarkeit des zu steuernden Prozesses betreffen, liegen nicht im
Anwendungsbereich dieses Teils der ISO 13849.
3.1.5
gefahrbringender Ausfall
Ausfall der das Potential hat, das SRP/CS in einen gefährlichen Zustand oder eine Fehlfunktion zu bringen
ANMERKUNG 1 Ob dieses Potential bemerkt werden kann oder nicht, hängt von der Architektur des Systems ab; in
einem redundanten System wird ein gefährlicher Hardwareausfall weniger wahrscheinlich zu einem gefährlichen Ausfall
des Gesamtsystems führen.
ANMERKUNG 2 Abgeleitet von IEC 61508-4:1998, Begriff 3.6.7.
3.1.6
Ausfall infolge gemeinsamer Ursache
CCF
Ausfälle verschiedener Einheiten aufgrund eines einzelnen Ereignisses, wobei diese Ausfälle nicht auf
gegenseitiger Ursache beruhen
[IEC 60050-191-am 1:1999, 04-23]
ANMERKUNG Ausfälle infolge gemeinsamer Ursache sollten nicht verwechselt werden mit gleichartigen Ausfällen
(siehe ISO 12100-1:2003, 3.34).
3.1.7
systematischer Ausfall
Ausfall mit deterministischem Bezug zu einer bestimmten Ursache, der nur durch Änderung der Gestaltung
oder des Herstellungsprozesses, Betriebsverfahren, Dokumentation oder zugehörenden Faktoren, beseitigt
werden kann
ANMERKUNG 1 Instandsetzung ohne Änderung wird üblicherweise den Grund des Ausfalls nicht beseitigen.
ANMERKUNG 2 Ein systematischer Ausfall kann hervorgerufen werden durch Simulation der Ausfallursache.
[IEC 60050-191:1990, 04-19]
ANMERKUNG 3 Beispielursachen systematischer Ausfälle beinhalten menschliches Versagen in:
⎯ der Spezifikation der Sicherheitsanforderungen,
⎯ der Gestaltung, der Herstellung, der Installation, des Betriebs der Hardware und
⎯ der Gestaltung, Realisierung usw. der Software.
3.1.8
Muting
vorübergehende automatische Unterdrückung einer (der) Sicherheitsfunktion(en) durch das SRP/CS
3.1.9
manuelle Rückstellung
interne Funktion des SRP/CS zum manuellen Wiederherstellen einer oder mehrerer Sicherheitsfunktionen,
vor dem Neustart einer Maschine verwendet
3.1.10
Schaden
physische Verletzung oder Schädigung der Gesundheit
[ISO 12100-1:2003, 3.5]
3.1.11
Gefährdung
potentielle Schadensquelle
ANMERKUNG 1 Eine Gefährdung kann spezifiziert werden, um damit den Ursprung (z. B. mechanische Gefährdung,
elektrische Gefährdung) oder die Art des zu erwartenden Schadens (z. B. Gefährdung durch elektrischen Schlag,
Gefährdung durch Schneiden, Gefährdung durch Vergiftung, Gefährdung durch Feuer) näher zu bezeichnen.
ANMERKUNG 2 Die Gefährdung im Sinne dieser Definition
⎯ ist entweder bei der bestimmungsgemäßen Verwendung der Maschine dauerhaft vorhanden (z. B. Bewegung von
gefährdenden beweglichen Teilen, Lichtbogen beim Schweißen, ungesunde Körperhaltung, Geräuschemission, hohe
Temperatur);
⎯ oder kann unerwartet auftreten (z. B. Explosion, Gefährdung durch Quetschen als Folge eines unbeab-
sichtigten/unerwarteten Anlaufs, Herausschleudern als Folge eines Bruchs, Stürzen als Folge von Beschleuni-
gung/Abbremsen).
[ISO 12100-1:2003, 3.6]
3.1.12
Gefährdungssituation
Sachlage, bei der eine Person mindestens einer Gefährdung ausgesetzt ist, diese Situation führt unmittelbar
oder über einen Zeitraum hinweg zu einem Schaden
[ISO 12100-1:2003, 3.9]
3.1.13
Risiko
Kombination der Wahrscheinlichkeit des Eintritts eines Schadens und seines Schadensausmaßes
[ISO 12100-1:2003, 3.11]
3.1.14
Restrisiko
verbleibendes Risiko, nachdem Schutzmaßnahmen ergriffen wurden
(Siehe Bild 2)
ANMERKUNG In Anlehnung an ISO 12100-1:2003, Begriff 3.12.
3.1.15
Risikobeurteilung
Gesamtheit des Verfahrens, das eine Risikoanalyse und Risikobewertung umfasst
[ISO 12100-1:2003, 3.13]
3.1.16
Risikoanalyse
Kombination aus Festlegung der Grenzen der Maschine, Identifizierung der Gefährdung und Risiko-
einschätzung
[ISO 12100-1:2003, 3.14]
3.1.17
Risikobewertung
auf der Risikoanalyse beruhende Beurteilung, ob die Ziele zur Risikominderung erreicht wurden
[ISO 12100-1:2003, 3.16]
3.1.18
bestimmungsgemäße Verwendung einer Maschine
Verwendung einer Maschine in Übereinstimmung mit den in der Benutzerinformation bereitgestellten
Informationen
[ISO 12100-1:2003, 3.22]
3.1.19
vernünftigerweise vorhersehbare Fehlanwendung
Verwendung einer Maschine in einer Weise, die vom Konstrukteur nicht vorgesehen ist, sich jedoch aus dem
leicht vorhersehbaren menschlichen Verhalten ergeben kann
[ISO 12100-1:2003, 3.23]
3.1.20
Sicherheitsfunktion
Funktion einer Maschine, wobei ein Ausfall der Funktion zur unmittelbaren Erhöhung des Risikos (der Risiken)
führen kann
[ISO 12100-1:2003, 3.28]
3.1.21
Überwachung
Sicherheitsfunktion, die sicherstellt, dass eine Schutzmaßnahme eingeleitet wird, wenn die Fähigkeit eines
Bauteils oder eines Elements seine Funktion auszuführen, vermindert wird oder die Betriebsbedingungen so
verändert werden, dass eine Reduzierung des Betrags der Risikominderung entsteht
3.1.22
programmierbares elektronisches System
PES
System zur Steuerung, Schutz oder Überwachung, abhängig von seiner Funktion auf der Basis einer oder
mehrerer programmierbarer elektronischer Geräte, einschließlich aller Elemente dieses Systems wie
Stromversorgung, Sensoren und andere Eingabegeräte, Schütze und anderer Ausgabegeräte
ANMERKUNG In Anlehnung an IEC 61508-4:1998, Begriff 3.3.2.
3.1.23
Performance Level
PL
diskreter Level, der die Fähigkeit von sicherheitsbezogenen Teilen einer Steuerung spezifiziert, eine
Sicherheitsfunktion unter vorhersehbaren Bedingungen auszuführen
ANMERKUNG Siehe 4.5.1.
3.1.24
erforderlicher Performance Level
PL
r
angewandter Performance Level (PL), um die erforderliche Risikominderung für jede Sicherheitsfunktion zu
erreichen
ANMERKUNG Siehe Bilder 2 und A.1.
3.1.25
mittlere Zeit bis zum gefahrbringenden Ausfall
MTTF
d
Erwartungswert der mittleren Zeit bis zum gefahrbringenden Ausfall
ANMERKUNG In Anlehnung an IEC 62061:2005, Begriff 3.2.34.
3.1.26
Diagnosedeckungsgrad
DC
Maß für die Wirksamkeit der Diagnose, die bestimmt werden kann als Verhältnis der Ausfallrate der
bemerkten gefährlichen Ausfälle und Ausfallrate der gesamten gefährlichen Ausfälle
ANMERKUNG 1 Der Diagnosedeckungsgrad kann für die Gesamtheit oder für Teile des sicherheitsbezogenen
Systems gelten. Zum Beispiel könnte ein Diagnosedeckungsgrad für die Sensoren und/oder das Logiksystem und/oder
die Stellglieder vorhanden sein.
ANMERKUNG 2 In Anlehnung an IEC 61508-4:1998, Begriff 3.8.6.
3.1.27
Schutzmaßnahme
Maßnahme zur vorgesehenen Minderung des Risikos
BEISPIEL 1 Umgesetzt vom Konstrukteur: inhärente Gestaltung, technische Schutzmaßnahmen und ergänzende
Schutzmaßnahmen, Benutzerinformation.
BEISPIEL 2 Umgesetzt vom Benutzer: durch Organisation (sichere Arbeitsverfahren, Beaufsichtigung, Betriebs-
erlaubnis zur Ausführung von Arbeiten), Bereitstellung und Anwendung zusätzlicher Schutzeinrichtungen (persönliche
Schutzausrüstung; Ausbildung).
ANMERKUNG In Anlehnung an ISO 12100-1:2003, Begriff 3.18.
3.1.28
Gebrauchsdauer
T
M
Zeitraum, der die vorgegebene Verwendung der SRP/CS abdeckt
3.1.29
Testrate
r
t
Häufigkeit der automatischen Tests, um Fehler in einem SRP/CS zu bemerken, Kehrwert des Diagnose-
Testintervalls
3.1.30
Anforderungsrate
r
d
Häufigkeit je Zeiteinheit von Anforderungen an eine sicherheitsbezogene Reaktion eines SRP/CS
3.1.31
Reparaturrate
r
r
Kehrwert der Zeitspanne zwischen der Erkennung eines gefahrbringenden Ausfalls, durch entweder einen
Online-Test oder einer offensichtlichen Fehlfunktion des Systems, und Wiederanlauf nach System-/
Bauteilaustausch.
ANMERKUNG Die Reparaturzeit beinhaltet nicht die Zeitspanne, die zur Fehlererkennung benötigt wird.
3.1.32
Maschinensteuerung
System, das auf Eingangssignale von Teilen der Maschine, des Benutzers, externer Steuerungseinrichtungen
oder irgendeiner Kombination dieser, reagiert und Ausgangssignale erzeugt, damit sich die Maschine in der
vorgesehenen Art und Weise verhält
ANMERKUNG Die Maschinensteuerung kann jede Technologie oder Kombination verschiedener Technologien
verwenden (z. B. elektrische/elektronische, hydraulische, pneumatische, mechanische).
3.1.33
Sicherheits-Integritätslevel
SIL
diskrete Stufe (eine von vier möglichen) zur Spezifizierung der Sicherheitsintegrität der Sicherheitsfunktionen,
die dem E/E/PE-sicherheitsbezogenen System zugeordnet werden, wobei der Sicherheits-Integritätslevel 4
die höchste Stufe und der Sicherheits-Integritätslevel 1 die niedrigste ist
[IEC 61508-4:1998, 3.5.6]
3.1.34
Programmiersprache mit eingeschränktem Sprachumfang
LVL
Typ einer Sprache, die die Fähigkeit hat, vordefinierte, anwendungsspezifische, Bibliotheksfunktionen zu
kombinieren, um die Spezifikation der Sicherheitsanforderungen zu implementieren
ANMERKUNG 1 In Anlehnung an IEC 61511-1:2003, Begriff 3.2.80.1.2.
ANMERKUNG 2 Typische Beispiele von LVL (Kontaktplan, Funktions-Blockdiagramm) sind in IEC 61131-3 angegeben.
ANMERKUNG 3 Ein typisches Beispiel von einem System, das die LVL verwendet: PLC.
3.1.35
Programmiersprache mit nicht eingeschränktem Sprachumfang
FVL
Typ einer Sprache mit der Fähigkeit, einen großen Bereich von Funktionen und Anwendungen zu
implementieren
BEISPIEL C, C++, Assembler.
ANMERKUNG 1 In Anlehnung an IEC 61511-1:2003, Begriff 3.2.80.1.3.
ANMERKUNG 2 Ein typisches Beispiel von Systemen für die Verwendung von FVL: Embedded-Systeme.
ANMERKUNG 3 Im Bereich der Maschinen wird FVL in Embedded-Software und gelegentlich in Anwendungssoftware
eingesetzt.
3.1.36
Anwendungssoftware
Software, die speziell für die Anwendung vom Hersteller in die Maschine implementiert, und üblicherweise
logische Sequenzen, Grenzwerte und Ausdrücke zum Steuern der entsprechenden Eingänge, Ausgänge,
Berechnungen und Entscheidungen enthält, um die notwendigen Anforderungen des SRP/CS zu erfüllen
3.1.37
Embedded-Software
Firmware
Systemsoftware
Software, die als Teil des Systems durch den Steuerungshersteller geliefert wird und die durch den Anwender
der Maschine nicht verändert werden kann
ANMERKUNG Üblicherweise wird Embedded-Software in FVL geschrieben.
3.2 Formelzeichen und Abkürzungen
Siehe Tabelle 2.
Tabelle 2 — Formelzeichen und Abkürzungen
Formelzeichen Definition oder
Beschreibung
oder Abkürzung Fundort
a, b, c, d, e Bezeichnung für die Performance Level Tabelle 3
aktive opto-elektronische Schutzeinrichtungen (z. B.
AOPD Anhang H
Lichtschranke)
B, 1, 2, 3, 4 Bezeichnung für die Kategorien Tabelle 7
B Anzahl von Zyklen, bis 10 % der Komponenten gefährlich Anhang C
10d
ausgefallen sind (für pneumatische und elektromechanische
Komponenten)
Cat. Kategorie 3.1.2
CC Stromrichter Anhang I
CCF Ausfall aufgrund gemeinsamer Ursache 3.1.6
DC Diagnosedeckungsgrad 3.1.26
DC durchschnittlicher Diagnosedeckungsgrad E.2
avg
F, F1, F2 Häufigkeit und/oder Dauer der Gefährdungsexposition A.2.2
FB Funktionsblock 4.6.3
Programmiersprache mit nicht eingeschränktem
FVL 3.1.35
Sprachumfang
FMEA Ausfallarten und Effekt-Analyse 7.2
I, I1, I2 Eingabegerät, z. B. Sensor 6.2
i, j Index für Zählung Anhang D
I/O Eingänge/Ausgänge Tabelle E.1
i , i Verbindungsmittel Bild 4
ab bc
K1A, K1B Schütze Anhang I
L, L1, L2 Logik 6.2
LVL Programmiersprache mit eingeschränktem Sprachumfang 3.1.34
M Motor Anhang I
MTTF mittlere Zeit bis zum Ausfall Anhang C
MTTF mittlere Zeit bis zum gefahrbringenden Ausfall 3.1.25
d
~
Anzahl von Einheiten 6.3, D.1
n, N, N
N Anzahl von SRP/CS mit PL in einer Kombination von 6.3
niedrig niedrig
SRP/CS
O, O1, O2, OTE Ausgabegerät, z. B. Antriebselement 6.2
P, P1, P2 Möglichkeit zur Vermeidung der Gefährdung A.2.3
PES programmierbares elektronisches System 3.1.22

Tabelle 2 (fortgesetzt)
Formelzeichen Definition oder
Beschreibung
oder Abkürzung Fundort
PL Performance Level 3.1.23
PLC speicherprogrammierbare Steuerung Anhang I
niedrigster Performance Level einer SRP/CS in einer
PL 6.3
niedrig
Kombination von SRP/CS
PL erforderlicher Performance Level 3.1.24
r
r Anforderungsrate 3.1.30
d
RS Drehgeber Anhang I
S, S1, S2 Schwere der Verletzung A.2.1
SW1A, SW1B, SW2 Positionschalter Anhang I
SIL Sicherheits-Integritätslevel Tabelle 4
SRASW sicherheitsbezogene Anwendungssoftware 4.6.3
SRESW sicherheitsbezogene Embedded-Software 4.6.2
SRP sicherheitsbezogenes Teil Allgemein
SRP/CS sicherheitsbezogenes Teil einer Steuerung 3.1.1
TE Testeinrichtung 6.2
T Gebrauchsdauer 3.1.28
M
4 Gestaltungsaspekte
4.1 Sicherheitsziele in der Gestaltung
Das SRP/CS muss so gestaltet und konstruiert werden, dass die Prinzipien der ISO 12100 und ISO 14121
vollständig berücksichtigt werden (siehe Bilder 1 und 3). Alle vorgesehenen Anwendungen und vorherseh-
baren Fehlanwendungen müssen betrachtet werden.
a Bezieht sich auf ISO 12100-1:2003
b Bezieht sich auf diesen Teil der ISO 13849
Bild 1 — Übersicht über die Risikobeurteilung/Risikominderung
4.2 Strategie der Risikominderung
4.2.1 Allgemeines
Die Strategie zur Risikominderung an einer Maschine wird in der ISO 12100-1:2003, Abschnitt 5 genannt und
weitere Anleitungen in der ISO 12100-2:2003, Abschnitt 4 (inhärent sichere Konstruktion) und Abschnitt 5
(technische Schutzmaßnahmen und ergänzende Schutzmaßnahmen). Diese Strategie deckt den gesamten
Lebenszyklus der Maschine ab.
Die Gefährdungsanalyse und der Prozess der Risikoreduzierung an einer Maschine erfordert, dass
Gefährdungen durch eine Hierarchie von Maßnahmen beseitigt oder reduziert werden:
⎯ Beseitigung von Gefährdungen oder Risikoreduzierung durch den Entwurf (siehe ISO 12100-2:2003,
Abschnitt 4);
⎯ Risikominderung durch Schutzeinrichtungen und mögliche ergänzende Schutzmaßnahmen (siehe
ISO 12100-2:2003, Abschnitt 5);
⎯ Risikominderung durch Bereitstellung einer Benutzerinformation über das Restrisiko (siehe
ISO 12100-2:2003, Abschnitt 6).
4.2.2 Beitrag der Risikominderung durch das Steuerungssystem
Das Ziel der Befolgung der gesamten Entwurfsprozedur für die Maschine ist es, die Sicherheitsziele zu
erreichen (siehe 4.1). Der Entwurf des SRP/CS, um die erforderliche Risikominderung bereitzustellen, ist ein
integraler Teil der gesamten Entwurfsprozedur für die Maschine. Das SRP/CS stellt die Sicherheits-
funktion(en) mit einem PL bereit, der die erforderliche Risikominderung erreicht. Durch Bereitstellung von
Sicherheitsfunktionen, entweder als ein inhärent sicheres Teil der Konstruktion oder als Steuerung einer
Schutzeinrichtung oder nicht trennenden Schutzeinrichtung, ist die Gestaltung des SRP/CS Teil der Strategie
der Risikominderung. Dies ist ein iterativer Prozess und wird in Bild 1 und 3 gezeigt.
Die Eigenschaften jeder Sicherheitsfunktion (siehe Abschnitt 5) und der erforderliche Performance Level
müssen in der Spezifikation der Sicherheitsanforderungen beschrieben und dokumentiert werden.
In diesem Teil der ISO 13849 werden die Performance Level definiert in Form der Wahrscheinlichkeit eines
gefährlichen Ausfalls je Stunde. Fünf Performance Level (a bis e) sind festgelegt mit definierten Bereichen der
Wahrscheinlichkeit eines gefährlichen Ausfalls je Stunde (siehe Tabelle 3).
Tabelle 3 — Performance Level (PL)
Durchschnittliche Wahrscheinlichkeit eines
gefährlichen Ausfalls je Stunde
Performance Level (PL)
1/h
–5 –4
a
≥ 10 bis < 10
–6 –5
b
≥ 3 × 10 bis < 10
–6 –6
c ≥ 10 bis < 3 × 10
–7 –6
d ≥ 10 bis < 10
–8 –7
e ≥ 10 bis < 10
ANMERKUNG Neben der durchschnittlichen Wahrscheinlichkeit eines gefährlichen
Ausfalls je Stunde, sind weitere Maßnahmen notwendig, um den PL zu erreichen.

Nach der Risikobeurteilung (siehe ISO 14121) an der Maschine, muss der Konstrukteur entscheiden, welchen
Beitrag der Risikominderung von jeder relev
...
