SIST ISO 1717:1997
(Main)Rock drilling -- Rotary drill-rods and rotary drill-bits for dry drilling -- Connecting dimensions
Rock drilling -- Rotary drill-rods and rotary drill-bits for dry drilling -- Connecting dimensions
Specifies the connecting dimensions for drill-rods and the shanks of drill-bits. In addition, an example is given for wet drilling. Tabulates dimensions in millimetres and inches; some figures illustrate shapes and reference quantities of concern.
Forage des roches -- Fleurets et taillants rotatifs de forage à sec -- Dimensions de raccordement
Vrtanje kamnin - Vrtalno drogovje in vrtalne krone za rotacijsko vrtanje na suho - Mere spojev
General Information
- Status
- Published
- Publication Date
- 31-Jul-1997
- Technical Committee
- IRUD - Mining
- Current Stage
- 6060 - National Implementation/Publication (Adopted Project)
- Start Date
- 01-Aug-1997
- Due Date
- 01-Aug-1997
- Completion Date
- 01-Aug-1997
Overview
SIST ISO 1717:1997 is an international standard published by the International Organization for Standardization (ISO) that specifies the connecting dimensions for rotary drill-rods and rotary drill-bits used in rock drilling, particularly for dry drilling applications. The standard focuses on ensuring compatibility and interchangeability between drill-rod connections and drill-bit shanks, providing precise dimensional guidelines to support efficient and safe drilling operations.
This standard also includes an example relevant to wet drilling and provides detailed tables of dimensions in both millimetres and inches. Visual illustrations depict the shapes and reference parameters essential for manufacturers, engineers, and users of rotary drilling equipment.
Key Topics
Connecting Dimensions for Drill-Rods and Drill-Bits
SIST ISO 1717:1997 defines the compatibility criteria for the mechanical connections between rotary drill-rods and drill-bit shanks. These dimensions help avoid mismatch issues and improve operational reliability.Standardized Measurements
Dimensions are clearly tabulated in metric units (millimetres) and imperial units (inches), facilitating international use and procurement. The standardized measurements enable manufacturers worldwide to produce drill components that fit together consistently.Dry Drilling Focus with Wet Drilling Example
While the main scope addresses dry drilling setups, an example of wet drilling dimensions is also provided, extending the standard’s relevance to different drilling conditions.Illustrations and Reference Quantities

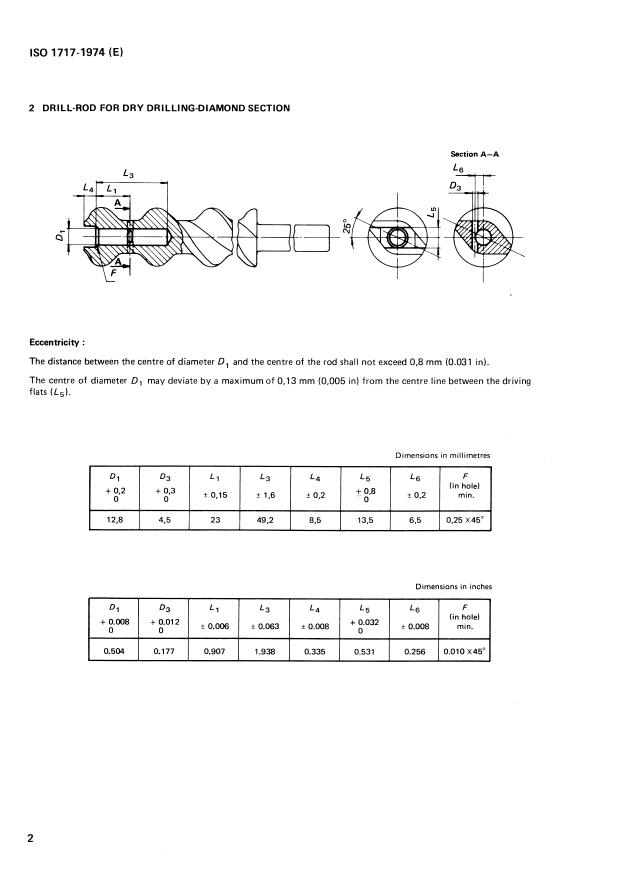

The standard includes diagrams showing the shapes and reference points necessary to understand the connections, aiding manufacturers in adhering to correct specifications.
Applications
Mining and Quarrying
The standard’s specifications help ensure the rotary drill equipment used in mining and quarrying operations maintains optimal performance through compatible connections.Construction and Civil Engineering
In construction projects involving rock drilling (e.g., tunneling, foundation work), SIST ISO 1717:1997 supports equipment standardization and safety by specifying drill-rod and bit connection dimensions.Drilling Equipment Manufacturing
Manufacturers use this standard as a technical reference to produce drill-rods and bits that meet international dimensional compatibility requirements.Equipment Maintenance and Replacement
Ensuring standardized connections simplifies the process of replacing worn drill bits or rods without the risk of mismatch, reducing downtime on drilling sites.
Related Standards
ISO 1940 – Pertains to rotary equipment balance quality grades, relevant for ensuring drill-rod and bit rotational stability.
ISO 5671 – Specifies dimensions for rock drill shank threads, complementing ISO 1717 in defining drill component interfaces.
ISO 2893 – Covers drills and rotary tools for rock cutting, relevant to broader drilling operational standards.
API Spec 7 – American Petroleum Institute specification for drill pipe, providing related dimensions and quality requirements in drilling applications.
Keywords: ISO 1717, rock drilling standard, rotary drill-rods, rotary drill-bits, dry drilling, drill-rod connection dimensions, drill-bit shank dimensions, standardized drill equipment, drilling equipment compatibility, drilling dimension standards
ISO 1717:1974 - Rock drilling -- Rotary drill-rods and rotary drill-bits for dry drilling -- Connecting dimensions
ISO 1717:1974 - Forage des roches -- Fleurets et taillants rotatifs de forage a sec -- Dimensions de raccordement
ISO 1717:1974 - Forage des roches -- Fleurets et taillants rotatifs de forage a sec -- Dimensions de raccordement
Frequently Asked Questions
SIST ISO 1717:1997 is a standard published by the Slovenian Institute for Standardization (SIST). Its full title is "Rock drilling -- Rotary drill-rods and rotary drill-bits for dry drilling -- Connecting dimensions". This standard covers: Specifies the connecting dimensions for drill-rods and the shanks of drill-bits. In addition, an example is given for wet drilling. Tabulates dimensions in millimetres and inches; some figures illustrate shapes and reference quantities of concern.
Specifies the connecting dimensions for drill-rods and the shanks of drill-bits. In addition, an example is given for wet drilling. Tabulates dimensions in millimetres and inches; some figures illustrate shapes and reference quantities of concern.
SIST ISO 1717:1997 is classified under the following ICS (International Classification for Standards) categories: 73.100.30 - Equipment for drilling and mine excavation. The ICS classification helps identify the subject area and facilitates finding related standards.
SIST ISO 1717:1997 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
SLOVENSKI STANDARD
01-avgust-1997
Vrtanje kamnin - Vrtalno drogovje in vrtalne krone za rotacijsko vrtanje na suho -
Mere spojev
Rock drilling -- Rotary drill-rods and rotary drill-bits for dry drilling -- Connecting
dimensions
Forage des roches -- Fleurets et taillants rotatifs de forage à sec -- Dimensions de
raccordement
Ta slovenski standard je istoveten z: ISO 1717:1974
ICS:
73.100.30 Oprema za vrtanje in Equipment for drilling and
izkopavanje mine excavation
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
...
This page intentionally left blank
-------
...
NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXAYHAPOAHAJl OPI-AHM3ALWM II0 CTAHAAPTW3ALI[HW .ORGANISATION INTERNATIONALE DE NORMALISATION
Forage des roches - Fleurets et taillants rotatifs de forage à
sec - Dimensions de raccordement
Rock drilling - Rotary drill-rods and rotary drifl-bits for dry drilling - Connecting dimensions
Première édition - 1974-06-01
CDU 622.233.6 Réf. No : ISO 1717-1974 (F)
Descripteurs : exploitation minière, matériel de forage, fleuret, forêt, cotes de raccordement.
Prix basé sur 5 pages
AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres KO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique ISO/TC 82 a examiné la Recommandation ISO/R 1717 et est
d’avis qu’elle peut, du point de vue technique, être transformée en Norme
Internationale. Celle-ci remplace donc la Recommandation ISO/R 1717-1970.
La Recommandation lSO/R 1717 avait été approuvée par les Comités Membres des
pays suivants :
Pérou
Afrique du Sud, Rép. d’ France
Allemagne Grèce Pologne
Australie Hongrie Royaume-Uni
Au triche Inde Suède
Belgique Iran Tchécoslovaquie
Chili Israël Thaïlande
Corée, Rép. de Italie Yougoslavie
Egypte, Rép. arabe d’ Nouvelle-Zélande
Espagne Pays-Bas
Le Comité Membre du pays suivant avait désapprouvé la Recommandation pour des
raisons techniques :
Turquie
Aucun Comité Membre n’a désapprouvé la transformation de la Recommandation
lSO/R 1717 en Norme Internationale.
0 Organisation Internationale de Normalisation, 1974 0
Imprimé en Suisse
ISO 1717-1974 (F)
NORME INTERNATIONALE
Fleurets et taillants rotatifs de forage à
Forage des roches -
sec - Dimensions de raccordement
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme Internationale fixe les dimensions de raccordement des fleurets et des queues de taillants amovibles, pour
le forage rotatif à sec. De plus, elle donne un exemple de fleurets et
...
NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXAYHAPOAHAJl OPI-AHM3ALWM II0 CTAHAAPTW3ALI[HW .ORGANISATION INTERNATIONALE DE NORMALISATION
Forage des roches - Fleurets et taillants rotatifs de forage à
sec - Dimensions de raccordement
Rock drilling - Rotary drill-rods and rotary drifl-bits for dry drilling - Connecting dimensions
Première édition - 1974-06-01
CDU 622.233.6 Réf. No : ISO 1717-1974 (F)
Descripteurs : exploitation minière, matériel de forage, fleuret, forêt, cotes de raccordement.
Prix basé sur 5 pages

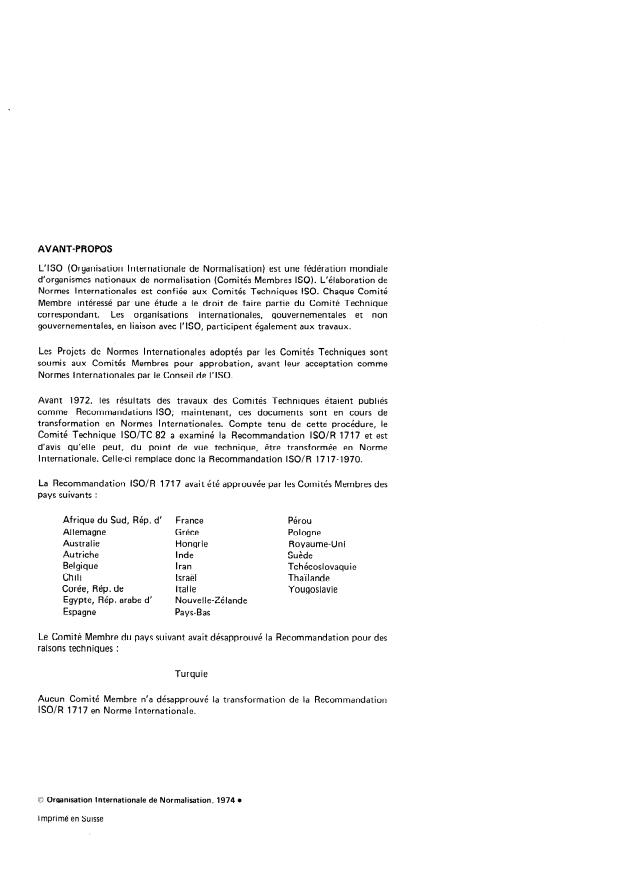

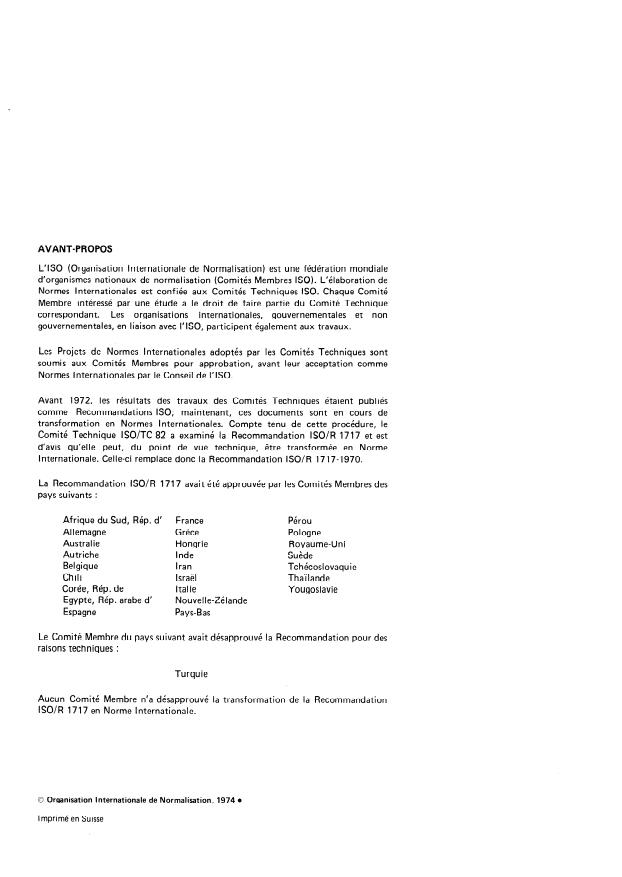

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres KO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique ISO/TC 82 a examiné la Recommandation ISO/R 1717 et est
d’avis qu’elle peut, du point de vue technique, être transformée en Norme
Internationale. Celle-ci remplace donc la Recommandation ISO/R 1717-1970.
La Recommandation lSO/R 1717 avait été approuvée par les Comités Membres des
pays suivants :
Pérou
Afrique du Sud, Rép. d’ France
Allemagne Grèce Pologne
Australie Hongrie Royaume-Uni
Au triche Inde Suède
Belgique Iran Tchécoslovaquie
Chili Israël Thaïlande
Corée, Rép. de Italie Yougoslavie
Egypte, Rép. arabe d’ Nouvelle-Zélande
Espagne Pays-Bas
Le Comité Membre du pays suivant avait désapprouvé la Recommandation pour des
raisons techniques :
Turquie
Aucun Comité Membre n’a désapprouvé la transformation de la Recommandation
lSO/R 1717 en Norme Internationale.
0 Organisation Internationale de Normalisation, 1974 0
Imprimé en Suisse
ISO 1717-1974 (F)
NORME INTERNATIONALE
Fleurets et taillants rotatifs de forage à
Forage des roches -
sec - Dimensions de raccordement
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme Internationale fixe les dimensions de raccordement des fleurets et des queues de taillants amovibles, pour
le forage rotatif à sec. De plus, elle donne un exemple de fleurets et
...
