SIST 1038-1:2008

SLOVENSKI
SIST 1038-1 STANDARD
februar 2008
Bituminizirane zmesi – Specifikacije materialov – 1. del: Bitumenski beton – Zahteve – Pravila za uporabo SIST EN 13108-1
Bituminous mixtures – Material specifications – Part 1: Asphalt concrete –Requirements – Rules for implementation of SIST EN 13108-1
Referenčna oznaka ICS 91.100.50 SIST 1038-1:2008 (sl)
Nadaljevanje na straneh od 2 do 17
© 2008-02. Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov ni dovoljeno.

SIST 1038-1 : 2008

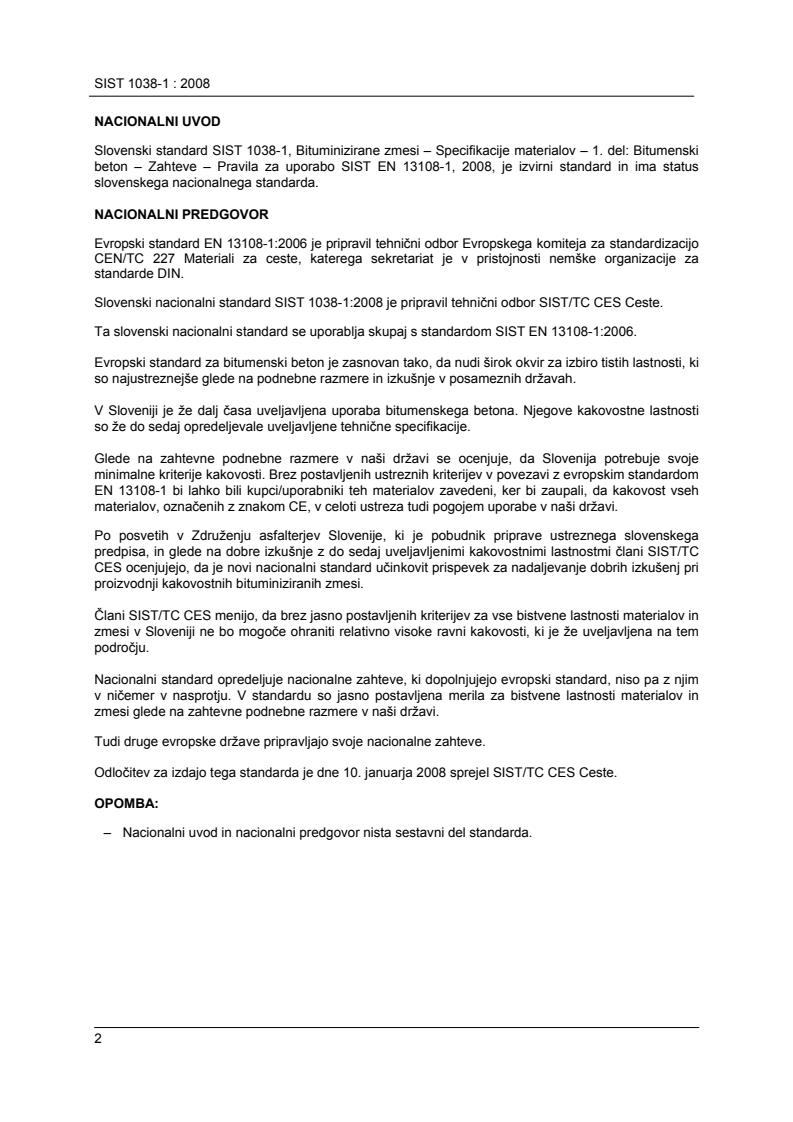

2 NACIONALNI UVOD Slovenski standard SIST 1038-1, Bituminizirane zmesi – Specifikacije materialov – 1. del: Bitumenski beton – Zahteve – Pravila za uporabo SIST EN 13108-1, 2008, je izvirni standard in ima status slovenskega nacionalnega standarda.
NACIONALNI PREDGOVOR
Evropski standard EN 13108-1:2006 je pripravil tehnični odbor Evropskega komiteja za standardizacijo CEN/TC 227 Materiali za ceste, katerega sekretariat je v pristojnosti nemške organizacije za standarde DIN.
Slovenski nacionalni standard SIST 1038-1:2008 je pripravil tehnični odbor SIST/TC CES Ceste. Ta slovenski nacionalni standard se uporablja skupaj s standardom SIST EN 13108-1:2006.
Evropski standard za bitumenski beton je zasnovan tako, da nudi širok okvir za izbiro tistih lastnosti, ki so najustreznejše glede na podnebne razmere in izkušnje v posameznih državah.
V Sloveniji je že dalj časa uveljavljena uporaba bitumenskega betona. Njegove kakovostne lastnosti so že do sedaj opredeljevale uveljavljene tehnične specifikacije.
Glede na zahtevne podnebne razmere v naši državi se ocenjuje, da Slovenija potrebuje svoje minimalne kriterije kakovosti. Brez postavljenih ustreznih kriterijev v povezavi z evropskim standardom EN 13108-1 bi lahko bili kupci/uporabniki teh materialov zavedeni, ker bi zaupali, da kakovost vseh materialov, označenih z znakom CE, v celoti ustreza tudi pogojem uporabe v naši državi.
Po posvetih v Združenju asfalterjev Slovenije, ki je pobudnik priprave ustreznega slovenskega predpisa, in glede na dobre izkušnje z do sedaj uveljavljenimi kakovostnimi lastnostmi člani SIST/TC CES ocenjujejo, da je novi nacionalni standard učinkovit prispevek za nadaljevanje dobrih izkušenj pri proizvodnji kakovostnih bituminiziranih zmesi.
Člani SIST/TC CES menijo, da brez jasno postavljenih kriterijev za vse bistvene lastnosti materialov in zmesi v Sloveniji ne bo mogoče ohraniti relativno visoke ravni kakovosti, ki je že uveljavljena na tem področju.
Nacionalni standard opredeljuje nacionalne zahteve, ki dopolnjujejo evropski standard, niso pa z njim v ničemer v nasprotju. V standardu so jasno postavljena merila za bistvene lastnosti materialov in zmesi glede na zahtevne podnebne razmere v naši državi. Tudi druge evropske države pripravljajo svoje nacionalne zahteve.
Odločitev za izdajo tega standarda je dne 10. januarja 2008 sprejel SIST/TC CES Ceste.
OPOMBA:
– Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.

SIST 1038-1 : 2008
3 VSEBINA Stran 0
Uvod.4 1
Področje uporabe.4 2
Zveza s standardi.4 3
Izrazi, opisi, simboli in kratice.6 4
Zahteve za sestavne (vhodne) materiale.6 4.1
Splošno.6 4.2
Vezivo.6 4.3
Kamniti material.7 4.4
Ponovno uporabljeni asfalt (asfaltni granulat).9 4.5
Dodatki.9 4.6
Temperatura bituminizirane zmesi.9 5
Zahteve za bituminizirane zmesi za obrabne in zaščitne plasti (AC surf).10 5.1
Splošno.10 5.2
Sestava.10 5.2.1
Zrnavost.10 5.2.2
Delež veziva.10 5.3
Zahteve za bituminizirane zmesi.11 6
Zahteve za bituminizirane zmesi za vezne plasti (AC bin).12 6.1
Splošno.12 6.2
Sestava.12 6.2.1
Zrnavost.12 6.2.2
Delež veziva.12 6.3
Zahteve za bituminizirane zmesi.13 7
Zahteve za bituminizirane zmesi za nosilne plasti (AC base).13 7.1
Splošno.13 7.2
Sestava.14 7.2.1
Zrnavost.14 7.2.2
Delež veziva.14 7.3
Zahteve za bituminizirane zmesi.15 8
Ocena skladnosti – začetni preskus in notranja kontrola proizvodnje v obratu.16 8.1
Povzetek lastnosti in postopkov za preskus vhodnih materialov.16 8.2
Povzetek lastnosti in postopkov za preskus bituminiziranih zmesi.17 8.3
Pogostost preskusov končnega proizvoda.17 9
Označevanje.17

SIST 1038-1 : 2008
4 0

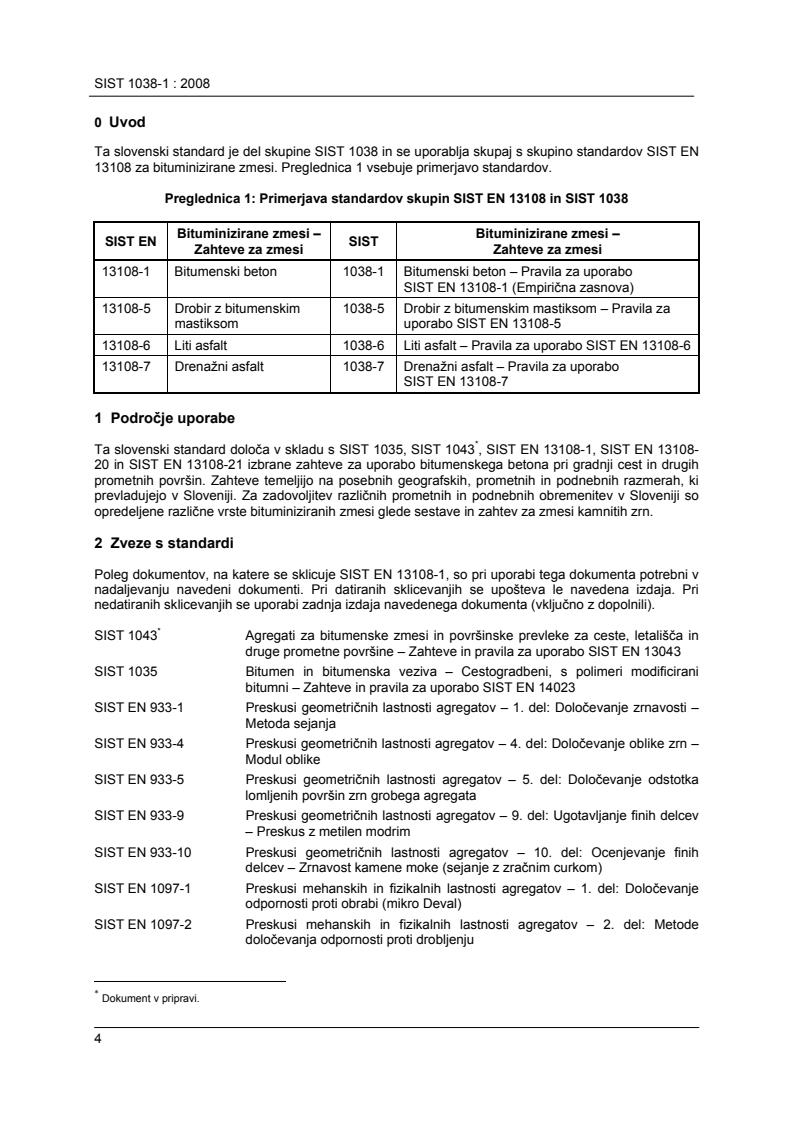

Uvod Ta slovenski standard je del skupine SIST 1038 in se uporablja skupaj s skupino standardov SIST EN 13108 za bituminizirane zmesi. Preglednica 1 vsebuje primerjavo standardov.
Preglednica 1: Primerjava standardov skupin SIST EN 13108 in SIST 1038
SIST EN Bituminizirane zmesi – Zahteve za zmesi SIST Bituminizirane zmesi –
Zahteve za zmesi 13108-1 Bitumenski beton 1038-1 Bitumenski beton – Pravila za uporabo
SIST EN 13108-1 (Empirična zasnova) 13108-5 Drobir z bitumenskim mastiksom 1038-5 Drobir z bitumenskim mastiksom – Pravila za uporabo SIST EN 13108-5 13108-6 Liti asfalt 1038-6 Liti asfalt – Pravila za uporabo SIST EN 13108-613108-7 Drenažni asfalt
1038-7 Drenažni asfalt – Pravila za uporabo
SIST EN 13108-7
Področje uporabe
Ta slovenski standard določa v skladu s SIST 1035, SIST 1043*, SIST EN 13108-1, SIST EN 13108-20 in SIST EN 13108-21 izbrane zahteve za uporabo bitumenskega betona pri gradnji cest in drugih prometnih površin. Zahteve temeljijo na posebnih geografskih, prometnih in podnebnih razmerah, ki prevladujejo v Sloveniji. Za zadovoljitev različnih prometnih in podnebnih obremenitev v Sloveniji so opredeljene različne vrste bituminiziranih zmesi glede sestave in zahtev za zmesi kamnitih zrn.
Zveze s standardi
Poleg dokumentov, na katere se sklicuje SIST EN 13108-1, so pri uporabi tega dokumenta potrebni v nadaljevanju navedeni dokumenti. Pri datiranih sklicevanjih se upošteva le navedena izdaja. Pri nedatiranih sklicevanjih se uporabi zadnja izdaja navedenega dokumenta (vključno z dopolnili).
SIST 1043* Agregati za bitumenske zmesi in površinske prevleke za ceste, letališča in druge prometne površine – Zahteve in pravila za uporabo SIST EN 13043 SIST 1035 Bitumen in bitumenska veziva – Cestogradbeni, s polimeri modificirani bitumni – Zahteve in pravila za uporabo SIST EN 14023 SIST EN 933-1 Preskusi geometričnih lastnosti agregatov – 1. del: Določevanje zrnavosti – Metoda sejanja SIST EN 933-4 Preskusi geometričnih lastnosti agregatov – 4. del: Določevanje oblike zrn – Modul oblike SIST EN 933-5 Preskusi geometričnih lastnosti agregatov – 5. del: Določevanje odstotka lomljenih površin zrn grobega agregata SIST EN 933-9 Preskusi geometričnih lastnosti agregatov – 9. del: Ugotavljanje finih delcev – Preskus z metilen modrim SIST EN 933-10 Preskusi geometričnih lastnosti agregatov – 10. del: Ocenjevanje finih delcev – Zrnavost kamene moke (sejanje z zračnim curkom) SIST EN 1097-1 Preskusi mehanskih in fizikalnih lastnosti agregatov – 1. del: Določevanje odpornosti proti obrabi (mikro Deval) SIST EN 1097-2 Preskusi mehanskih in fizikalnih lastnosti agregatov – 2. del: Metode določevanja odpornosti proti drobljenju
* Dokument v pripravi.
SIST 1038-1 : 2008
5 SIST EN 1097-4 Preskus mehanskih in fizikalnih lastnosti zmesi zrn – 4. del: Določitev vsebnosti votlin v suhem zgoščenem polnilu SIST EN 1097-6 Preskusi mehanskih in fizikalnih lastnosti agregatov – 6. del: Določevanje prostorninske mase zrn in vpijanja vode SIST EN 1097-7 Preskusi mehanskih in fizikalnih lastnosti agregatov – 7. del: Določevanje prostorninske mase zrn kamene moke - Postopek s piknometrom SIST EN 1097-8 Preskusi mehanskih in fizikalnih lastnosti agregatov – 8. del: Določevanje vrednosti količnika zaglajevanja kamenih zrn SIST EN 1367-1 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov – 1. del: Določevanje odpornosti proti zmrzovanju in odtaljevanju SIST EN 1367-3 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov – 3. del: Preskus s kuhanjem zaradi vpliva sonca na bazald, metoda »Sonnenbrand bazalt« SIST EN 1367-5 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov – 5. del: Določevanje odpornosti proti temperaturnemu šoku SIST EN 1426 Bitumen in bitumenska veziva – Določanje penetracije z iglo SIST EN 1427 Bitumen in bitumenska veziva – Določanje zmehčišča – Metoda prstana in kroglice SIST EN 1744-1 Preskusi kemičnih lastnosti agregatov
– 1. del: Kemijska analiza SIST EN 12591 Bitumen in bitumenska veziva – Specifikacije za cestogradbene bitumne SIST EN 12595 Bitumen in bitumenska veziva – Določanje kinematične viskoznosti SIST EN 12596 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti z metodo kapilare z vakuumom SIST EN 12697-1 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 1. del: Topni delež veziva SIST EN 12697-2 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 2. del: Ugotavljanje zrnavosti SIST EN 12697-3 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 3. del: Ugotavljanje vsebnosti veziva: rotacijski uparjalnik SIST EN 12697-4 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 4. del: Ugotavljanje vsebnosti veziva: kolonska frakcionirana destilacija SIST EN 12697-5 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 5. del: Ugotavljanje največje gostote SIST EN 12697-6 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 6. del: Ugotavljanje gostote bitumenskih preskušancev SIST EN 12697-8 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 8. del: Ugotavljanje značilnosti votlin v bitumenskih preskušancih SIST EN 12697-11 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 11. del: Ugotavljanje sprijemljivosti med agregatom in bitumnom SIST EN 12697-12 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 12. del: Ugotavljanje občutljivosti bitumenskih preskušancev na vodo SIST EN 12697-13 Bitumenske zmesi – Postopki za preskuse vročih zmesi – 13. del: Merjenje temperature SIST EN 12697-21 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 21. del: Preskus z vtiskanjem na plošče SIST EN 12697-22 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 22. del: Preskus nastajanja kolesnic SIST EN 12697-30 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 30. del: Priprava preskušancev z udarnim zgoščevalnikom

SIST 1038-1 : 2008
6 SIST EN 12697-34 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 34. del: Preskus po Marshallu SIST EN 12697-35 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 35. del: Laboratorijska zmes SIST EN 12697-39 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 39. del: Delež veziva ob žarenju SIST EN 12697-41 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 41. del: Odpornost proti tekočinam za odtajevanje SIST EN 12697-43 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 43. del: Odpornost proti gorivu SIST EN 13043 Agregati za bitumenske zmesi in površinske prevleke za ceste, letališča in druge prometne površine SIST EN 13108-8 Bitumenske zmesi – Specifikacije materialov – 8. del: Ponovno uporabljen asfalt
SIST EN 13108-20 Bitumenske zmesi – Specifikacije materialov – 20. del: Začetni preskus SIST EN 13108-21 Bitumenske zmesi – Specifikacije materialov – 21. del: Kontrola proizvodnje v obratu SIST EN 13179-1 Preskus kamene moke za bitumenske zmesi – 1. del: Delta preskus prstan-kroglica SIST EN 13179-2 Preskus kamene moke za bitumenske zmesi – 2. del: Bitumensko število SIST EN 13924 Bitumen in bitumenska veziva – Specifikacije za trše cestogradbene bitumne SIST EN 14023 Bitumen in bitumenska veziva – Okvirna specifikacija za bitumne, modificirane s polimeri
Izrazi, opisi, simboli in kratice
V tem standardu se uporabljajo izrazi in opisi, kot so opredeljeni v SIST EN 13108-1.
Simboli Z razred zmesi kamnitih zrn (preglednica 2) A razred bituminizirane zmesi glede na prometno obremenitev PLDO in gostoto prometa PLDP (preglednica 6) ter glede na prometno obremenitev PLDO (preglednici 8 in 10).
Zahteve za sestavne (vhodne) materiale
4.1
Splošno
Na podlagi vrednosti v produktnih standardih in SIST EN 13108-20 so v tem standardu SIST 1038-1 določene nacionalne zahteve. Kjer z nacionalnega stališča ni postavljena nobena zahteva, je to izraženo s kategorijo »NR« (no requirement) oziroma »ni zahteve«. Če je pri kateri značilnosti v SIST EN 13108-1 navedeno »v primeru zahteve«, je dopustno v izjavi proizvajalca izpustiti navedbo vrednosti; v tem primeru je treba v izjavi proizvajalca navesti kratico NPD (no performance determined – lastnost ni določena). Ta postopek je v Sloveniji smiseln samo, če se v naslednjih preglednicah pojavi kategorija »NR« oziroma »ni zahteve«.
4.2
Vezivo
Kot vezivo za izkustveno določene bituminizirane zmesi se uporablja cestogradbeni bitumen, modificirani bitumen ali trdi bitumen. Cestogradbeni bitumen mora biti skladen s standardom SIST EN 12591, modificirani bitumen s standardom SIST EN 14023 in trdi bitumen s standardom SIST EN 13924 ter pripadajočimi nacionalnimi dodatki. Vezivo v izkustveno določenih zmeseh mora ustrezati SIST EN 13108-1, točka 4.2.2.

SIST 1038-1 : 2008
7 Dodaja se lahko naravni asfalt, ki mora ustrezati zahtevam standarda SIST EN 13108-4, dodatek B.
4.3
Kamniti material
Zmesi kamnitih zrn morajo ustrezati SIST EN 13043 in SIST 1043.
Razlikovati je treba šest razredov zmesi kamnitih zrn (Z1 do Z6).
Na podlagi zahtev v SIST EN 13043 so nacionalne zahteve določene v preglednicah 2 in 3. Kjer z nacionalnega stališča ni postavljena nobena zahteva, je to izraženo s kategorijo »NR« (ni zahteve).
Če je pri kateri značilnosti v SIST EN 13043 navedeno »v primeru zahteve«, je dopustno v izjavi proizvajalca izpustiti navedbo vrednosti. V tem primeru je treba v izjavi proizvajalca navesti kratico »NPD« (lastnost ni določena). Ta postopek je v Sloveniji smiseln samo, če se v preglednicah 2 in 3 pojavi kategorija »NR« oziroma »ni zahteve«.
Razredi višjih vrednosti od navedenih so v primerih minimalnih zahtev dopustni.
Navedene referenčne vrednosti se nanašajo na zmesi kamnitih zrn, navedene kategorije pa na uporabo zrnavosti.
Priporočene kombinacije vrst bituminiziranih zmesi in razredov zmesi kamnitih zrn so navedene v preglednicah 6, 8 in 10. Veljajo naslednje opredelitve: – za obrabne plasti (surface) so dopustni razredi Z1, Z2 in Z3, – za nosilne plasti (base) so dopustni razredi Z4, Z5 in Z6, – za vezne plasti (binder) je dopusten razred Z4, – za obrabno-nosilne plasti (surfa
...
