INTERNATIONAL ISO
STANDARD 10081-4
Second edition
2014-09-01
Classification of dense shaped
refractory products —
Part 4:
Special products
Classification des produits réfractaires façonnés denses —
Partie 4: Produits spéciaux
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope .1
2 Principle .1
3 Classification .1
3.1 Type of product . 1
3.2 Group . 2
3.3 Nature of raw materials . 8
3.4 State of raw materials . 9
3.5 Nature of the bond . 9
3.6 Post-treatment . 9
4 Other refractory products .10
5 Designation of a special product .10
Bibliography .11

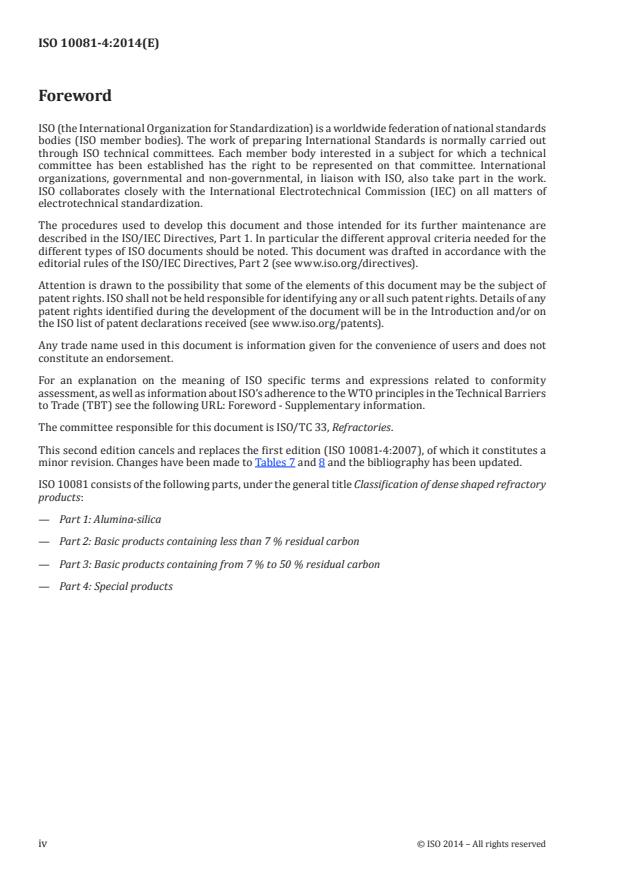

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information.
The committee responsible for this document is ISO/TC 33, Refractories.
This second edition cancels and replaces the first edition (ISO 10081-4:2007), of which it constitutes a
minor revision. Changes have been made to Tables 7 and 8 and the bibliography has been updated.
ISO 10081 consists of the following parts, under the general title Classification of dense shaped refractory
products:
— Part 1: Alumina-silica
— Part 2: Basic products containing less than 7 % residual carbon
— Part 3: Basic products containing from 7 % to 50 % residual carbon
— Part 4: Special products
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 10081-4:2014(E)
Classification of dense shaped refractory products —
Part 4:
Special products
1 Scope
This part of ISO 10081 specifies the classification and designation of dense shaped refractory products
of special composition including
a) oxide products,
b) oxide and non-oxide products,
c) non-oxide silicon carbide or carbon-based products, and
d) further special products which are only designated but not classified, for example, non-oxide
products, such as boride, nitride or further combinations of the series listed above.
2 Principle
Dense shaped special products shall be classified according to the following six criteria:
a) the type of product;
b) the group determined by the content of its main chemical component(s);
c) the principal raw material(s);
d) the state of the raw materials;
e) the nature of the bond;
f) any post-treatment.
3 Classification
3.1 Type of product
The following types of dense shaped refractory special products shall be classified by chemical analysis
as shown in 3.2.
a) alumina-chromia (ACr);
b) chromia (Cr);
c) alumina-chromia-zirconia (ACrZ);
d) alumina-chromia-zirconia-silica (ACrZS);
e) zirconia-silica (ZS);
f) alumina-zirconia-silica (AZS);
g) alumina-carbon (AC);
h) alumina-magnesia-carbon (AMC);
i) alumina-fused silica-carbon (AFC);
j) alumina-silicon carbide-carbon (ASC);
k) zirconia-carbon (ZC);
l) silicon carbide (SiC);
m) carbon (C).
3.2 Group
The groups of dense shaped refractory special products in the above-mentioned series shall be
determined by the content of their main chemical component(s) as shown in Tables 1 to 12, and in
accordance with the ranges given in the tables.
Table 1 — Alumina-chromia refractory special products —
Classification by product type and group
Contents
Designation Group % (mass fraction)
Al O Cr O
2 3 2 3
ACr90/5 90 ≤ Al O < 95 5 ≤ Cr O < 10
2 3 2 3
ACr80/10 80 ≤ Al O < 90 10 ≤ Cr O < 20
2 3 2 3
Alumina-Chromia ACr70/20 70 ≤ Al O < 80 20 ≤ Cr O < 30
2 3 2 3
ACr60/30 60 ≤ Al O < 70 30 ≤ Cr O < 40
2 3 2 3
ACr50/40 50 ≤ Al O < 60 40 ≤ Cr O < 50
2 3 2 3
Cr90 90 ≤ Cr O
2 3
Chromia
Cr50 50 ≤ Cr O < 90
2 3
NOTE The analysis is carried out on calcined products using International Standards such as ISO 12677.
Table 2 — Alumina-chromia-zirconia refractory special products —
Classification by product type and group
Contents
Designation Group
% (mass fraction)
Al O Cr O ZrO
2 3 2 3 2
ACrZ15/5 15 < Al O ≤ 70 5 ≤ Cr O < 25 25 ≤ ZrO < 50
2 3 2 3 2
Alumina-Chromia-Zir-
ACrZ5/25 5 < Al
O ≤ 65 25 ≤ Cr O < 40 10 ≤ ZrO < 40
2 3 2 3 2
conia
ACrZ5/40 5 < Al O ≤ 55 40 ≤ Cr O < 80 5 ≤ ZrO < 30
2 3 2 3 2
NOTE 1
Al O + Cr O + ZrO ≥ 85 % by mass,
2 3 2 3 2
5% by mass < Al O ≤ 70 % by mass,
2 3
5% by mass ≤ Cr O < 80 % by mass, and
2 3
5% by mass < ZrO ≤ 50 % by mass.
NOTE 2 ZrO content includes HfO .
2 2
NOTE 3 The analysis is carried out on calcined products using International Standards such as ISO 12677.
2 © ISO 2014 – All rights reserved
Table 3 — Alumina-chromia-zirconia-silica refractory special products —
Classification by product type and group
Contents
Designation Group % (mass fraction)
Al O Cr O ZrO +SiO
2 3 2 3 2 2
ACrZS20/10 20 < Al O ≤ 55 10 ≤ Cr O < 25 25 ≤ ZrO +SiO < 50
2 3 2 3 2 2
Alumina-Chromia-Zir-
ACrZS15/25 15 < Al O ≤ 60 25 ≤ Cr O < 40 10 ≤ ZrO +SiO < 50
2 3 2 3 2 2
conia-Silica
ACrZS5/40 5 < Al O ≤ 30 40 ≤ Cr O < 80 10 ≤ ZrO +SiO < 30
2 3 2 3 2 2
NOTE 1 ZrO content includes HfO .
2 2
NOTE 2 The analysis is carried out on calcined products using International Standards such as ISO 12677.
Table 4 — Zirconia-silica refractory special products —
Classification by product type and group
Contents
Designation Group % (mass fraction)
ZrO SiO
2 2
Z95 95 ≤ ZrO
Zirconia Z90 90 ≤ ZrO < 95
Z70 70 ≤ ZrO < 90 10 ≤ SiO < 30
2 2
ZS60 60 ≤ ZrO < 70 30 ≤ SiO < 40
2 2
Zirconia-Silica ZS50 50 ≤ ZrO < 60 40 ≤ SiO < 50
2 2
ZS35 35 ≤ ZrO < 50 50 ≤ SiO < 65
2 2
NOTE 1 The analysis is carried out on calcined products using International Standards such as ISO 12677.
NOTE 2 ZrO content includes HfO .
2 2
NOTE 3 If necessary, the stabilizer should be specified in “Nature of raw materials” (see 3.3).
Table 5 — Alumina-zirconia-silica refractory special products —
Classification by product type and group
Contents
Designation Group % (mass fraction)
Al O ZrO SiO
2 3 2 2
AZS70/2 70 < A
...
NORME ISO
INTERNATIONALE 10081-4
Deuxième édition
2014-09-01
Classification des produits réfractaires
façonnés denses —
Partie 4:
Produits spéciaux
Classification of dense shaped refractory products —
Part 4: Special products
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application .1
2 Principe .1
3 Classification .1
3.1 Type de produit . 1
3.2 Groupe . 2
3.3 Nature des matières premières . 8
3.4 État des matières premières . 9
3.5 Nature de la liaison . 9
3.6 Traitement postérieur . 9
4 Autres produits réfractaires .10
5 Désignation d’un produit spécial .10
Bibliographie .11

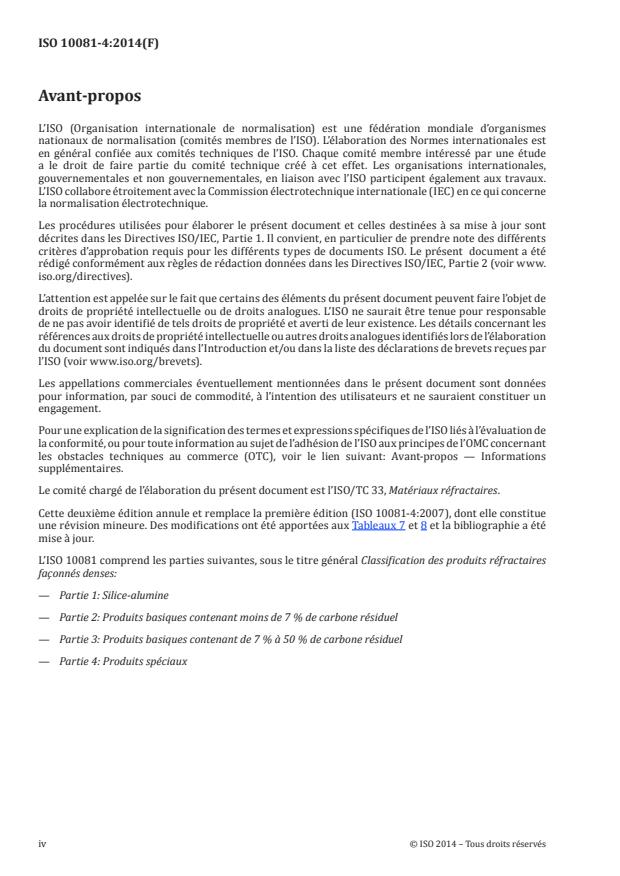

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 33, Matériaux réfractaires.
Cette deuxième édition annule et remplace la première édition (ISO 10081-4:2007), dont elle constitue
une révision mineure. Des modifications ont été apportées aux Tableaux 7 et 8 et la bibliographie a été
mise à jour.
L’ISO 10081 comprend les parties suivantes, sous le titre général Classification des produits réfractaires
façonnés denses:
— Partie 1: Silice-alumine
— Partie 2: Produits basiques contenant moins de 7 % de carbone résiduel
— Partie 3: Produits basiques contenant de 7 % à 50 % de carbone résiduel
— Partie 4: Produits spéciaux
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 10081-4:2014(F)
Classification des produits réfractaires façonnés denses —
Partie 4:
Produits spéciaux
1 Domaine d’application
La présente partie de l’ISO 10081 spécifie la classification et la désignation des produits réfractaires
façonnés denses de composition spéciale qui comprennent
a) les produits oxydes,
b) les produits oxydes et non-oxydes,
c) les produits non-oxydes à base de carbure de silicium ou de carbone, et
d) d’autres produits spéciaux qui sont seulement désignés mais pas classés, par exemple des produits
non-oxydes tels que le borure, le nitrure ou toutes combinaisons des séries mentionnées ci-dessus.
2 Principe
Les produits réfractaires façonnés denses doivent être classifiés selon les six critères suivants:
a) le type de produit;
b) le groupe défini par la teneur de ses constituants chimiques principaux;
c) la ou les matière(s) première(s) principale(s);
d) l’état des matières premières;
e) la nature de la liaison;
f) tout traitement postérieur.
3 Classification
3.1 Type de produit
Les types de produits réfractaires spéciaux façonnés denses doivent être classifiés par analyse chimique,
tel que présenté en 3.2.
a) alumine-chrome (ACr);
b) chrome (Cr);
c) alumine-chrome-zircone (ACrZ);
d) alumine-chrome-zircone-silice (ACrZS);
e) zircone-silice (ZS);
f) alumine-zircone-silice (AZS);
g) alumine-carbone (AC);
h) alumine-magnésie-carbone (AMC);
i) alumine-silice fondue-carbone (AFC);
j) alumine-carbure de silicium-carbone (ASC);
k) zircone-carbone (ZC);
l) carbure de silicium (SiC);
m) carbone (C).
3.2 Groupe
Les groupes de produits réfractaires spéciaux façonnés denses des séries mentionnées ci-dessus doivent
être déterminés d’après la teneur de leur(s) constituant(s) chimique(s) principal(aux) comme indiqué
dans les Tableaux 1 à 12, et conformément aux gammes mentionnées dans ces tableaux.
Tableau 1 — Produits réfractaires spéciaux d’alumine-chrome — Classification par type de
produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O Cr O
2 3 2 3
ACr90/5 90 ≤ Al O < 95 5 ≤ Cr O < 10
2 3 2 3
ACr80/10 80 ≤ Al O < 90 10 ≤ Cr O < 20
2 3 2 3
Alumine-Chrome ACr70/20 70 ≤ Al O < 80 20 ≤ Cr O < 30
2 3 2 3
ACr60/30 60 ≤ Al O < 70 30 ≤ Cr O < 40
2 3 2 3
ACr50/40 50 ≤ Al O < 60 40 ≤ Cr O < 50
2 3 2 3
Cr90 90 ≤ Cr O
2 3
Chrome
Cr50 50 ≤ Cr O < 90
2 3
NOTE L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
Tableau 2 — Produits réfractaires spéciaux d’alumine-chrome-zircone — Classification par
type de produit et groupe
Teneurs
Désignation Groupe
% (fraction massique)
Al O Cr O ZrO
2 3 2 3 2
ACrZ15/5 15 < Al O ≤ 70 5 ≤ Cr O < 25 25 ≤ ZrO < 50
2 3 2 3 2
Alumine-Chrome-Zir-
ACrZ5/25 5 < Al
O ≤ 65 25 ≤ Cr O < 40 10 ≤ ZrO < 40
2 3 2 3 2
cone
ACrZ5/40 5 < Al O ≤ 55 40 ≤ Cr O < 80 5 ≤ ZrO < 30
2 3 2 3 2
NOTE 1
Al O + Cr O + ZrO ≥ 85 % de la masse,
2 3 2 3 2
5% de la masse < Al O ≤ 70 % de la masse,
2 3
5% de la masse ≤ Cr O < 80 % de la masse, et
2 3
5% de la masse < ZrO ≤ 50 % de la masse.
NOTE 2 La teneur en ZrO comprend HfO .
2 2
NOTE 3 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
2 © ISO 2014 – Tous droits réservés
Tableau 3 — Produits réfractaires spéciaux d’alumine-chrome-zircone-silice — Classification
par type de produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O Cr O ZrO +SiO
2 3 2 3 2 2
ACrZS20/10 20 < Al O ≤ 55 10 ≤ Cr O < 25 25 ≤ ZrO +SiO < 50
2 3 2 3 2 2
Alumine-Chrome-Zir-
ACrZS15/25 15 < Al O ≤ 60 25 ≤ Cr O < 40 10 ≤ ZrO +SiO < 50
2 3 2 3 2 2
cone-Silice
ACrZS5/40 5 < Al O ≤ 30 40 ≤ Cr O < 80 10 ≤ ZrO +SiO < 30
2 3 2 3 2 2
NOTE 1 La teneur en ZrO comprend HfO .
2 2
NOTE 2 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
Tableau 4 — Produits réfractaires spéciaux de zircone-silice — Classification par type de
produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
ZrO SiO
2 2
Z95 95 ≤ ZrO
Zircone Z90 90 ≤ ZrO < 95
Z70 70 ≤ ZrO < 90 10 ≤ SiO < 30
2 2
ZS60 60 ≤ ZrO < 70 30 ≤ SiO < 40
2 2
Zircone-Silice ZS50 50 ≤ ZrO < 60 40 ≤ SiO < 50
2 2
ZS35 35 ≤ ZrO < 50 50 ≤ SiO < 65
2 2
NOTE 1 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
NOTE 2 La teneur en ZrO comprend HfO .
2 2
NOTE 3 Si nécessaire, il convient de spécifier le stabilisant dans «Nature des matières premières» (voir 3.3).
Tableau 5 — Produits réfractaires spéciaux d’alumine-zircone-silice — Classification par type
de produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O ZrO SiO
2 3 2 2
AZS70/2 70 < Al O ≤ 95 2 ≤ ZrO < 15 SiO < 28
2 3 2 2
AZS30/15 30 < Al O ≤ 50 15 ≤ ZrO < 30 SiO < 35
2 3 2 2
Alumine-Zircone-Silice
AZS30/30 30 < Al O ≤ 55 30 ≤ ZrO < 40 SiO < 40
2 3 2 2
AZS30/40 30 < Al O ≤ 55 40 ≤ ZrO < 50 SiO < 30
2 3 2 2
NOTE 1 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
NOTE 2 Pour les produits AZS, un groupe est indexé en fonction de la teneur en zircone (voir Tableau 4).
NOTE 3 La teneur en ZrO comprend HfO .
2 2
Tableau 6 — Produits réfractaires spéciaux d’alumine-carbone — Classification par type de
produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O C
2 3
AC90/N* 90 ≤ Al O N
2 3
AC80/N* 80 ≤ Al O < 90 N
2 3
AC70/N* 70 ≤ Al O < 80 N
2 3
Alumine-Carbone AC60/N* 60 ≤ Al O < 70 N
2 3
AC50/N* 50 ≤ Al O < 60 N
2 3
AC40/N* 40 ≤ Al O < 50 N
2 3
AC30/N* 30 ≤ Al O < 40 N
2 3
Teneur en carbone
N*
% (fraction massique)
1 1 ≤ C < 5
5 5 ≤ C < 10
10 10 ≤ C < 15
15 15 ≤ C < 20
20 20 ≤ C < 25
25 25 ≤ C < 30
30 30 ≤ C
NOTE 1 L’astérisque indique la teneur en additif antioxydant qui est signifié par l’addition de A à la classification de groupe.
NOTE 2 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
NOTE 3 Teneur en carbone résiduel après cokéfaction.
NOTE 4 N correspond à la limite basse de l’étendue des teneurs en carbone résiduel.
4 © ISO 2014 – Tous droits réservés
Tableau 7 — Produits réfractaires spéciaux d’alumine-magnésie-carbone — Classification par
type de produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O MgO C
2 3
AMC90/N* 90 ≤ Al O 5 ≤ MgO < 10 N
2 3
AMC80/N* 80 ≤ Al O < 90 10 ≤ MgO < 20 N
2 3
Alumine-magnésie-car-
AMC70/N* 70 ≤ Al O < 80 20 ≤ MgO < 30 N
2 3
bone
AMC60/N* 60 ≤ Al O < 70 30 ≤ MgO < 40 N
2 3
AMC50/N* 50 ≤ Al O < 60 40 ≤ MgO < 50 N
2 3
Teneur en carbone
N*
% (fraction massique)
1 1 ≤ C < 5
5 5 ≤ C < 10
10 10 ≤ C < 15
15 15 ≤ C < 20
20 20 ≤ C < 25
25 25 ≤ C < 30
NOTE 1 L’astérisque indique la teneur en additif antioxydant qui est signifié par l’addition de A à la classification de groupe.
NOTE 2 L’analyse est effectuée sur des produits calcinés en utilisant des Normes internationales telles que l’ISO 12677.
NOTE 3 Teneur en carbone résiduel après cokéfaction.
NOTE 4 N correspond à la limite basse de l’étendue des teneurs en carbone résiduel.
Tableau 8 — Produits réfractaires spéciaux d’alumine-silice fondue-carbone — Classification
par type de produit et groupe
Teneurs
Désignation Groupe % (fraction massique)
Al O Silice fondue (FS) C
2 3
AFC80/N* 80 ≤ Al O 5 ≤ SiO < 20 N
2 3 2
Alumine-silice fondue-
AFC70/N* 70 ≤ Al O < 80 15 ≤ SiO < 30 N
2 3 2
carbone
AFC60/N* 60 ≤ Al O < 70 25 ≤ SiO N
2 3 2
Teneur en carbone
N*
% (fraction massique)
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
