ISO 10649-4:2013

NORME ISO
INTERNATIONALE 10649-4
Deuxième édition
2013-10-15
Mandrins porte-fraise à entraînement
par clavette et tenon —
Partie 4:
Dimensions et désignation des
porte-outils à conicité 7/24 sans
changement automatique d’outils
Cutter arbors with parallel key and tenon drive —
Part 4: Dimensions and designation of tool holders with 7/24 taper
without automatic tool changer
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
3.1 Généralités . 1
3.2 Dimensions des mandrins porte-fraise à conicité 7/24 sans changement
automatique d’outils . 2
4 Matériau . 2
5 Désignation . 3
6 Conditions de livraison . 3
Annexe A (informative) Relation entre les désignations de la présente partie de l’ISO 10649 et
celles de la série de l’ISO 13399 . 4
Bibliographie . 5

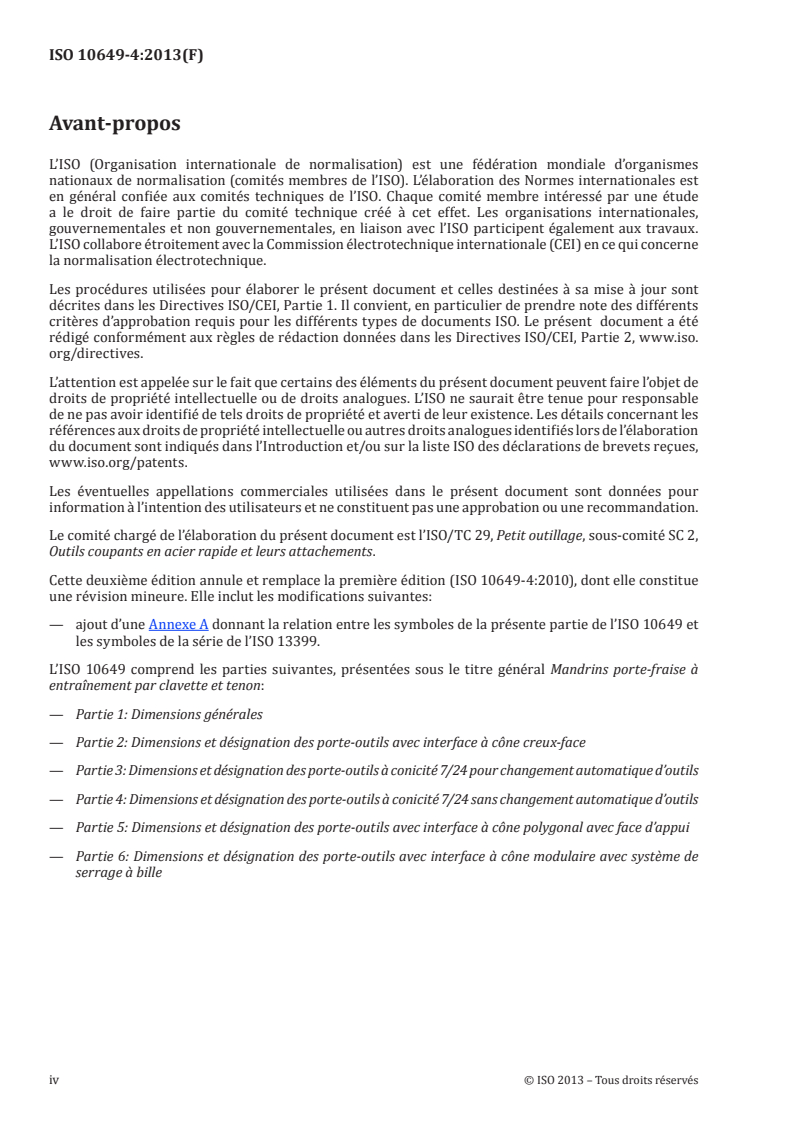

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2, www.iso.
org/directives.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues,
www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 2,
Outils coupants en acier rapide et leurs attachements.
Cette deuxième édition annule et remplace la première édition (ISO 10649-4:2010), dont elle constitue
une révision mineure. Elle inclut les modifications suivantes:
— ajout d’une Annexe A donnant la relation entre les symboles de la présente partie de l’ISO 10649 et
les symboles de la série de l’ISO 13399.
L’ISO 10649 comprend les parties suivantes, présentées sous le titre général Mandrins porte-fraise à
entraînement par clavette et tenon:
— Partie 1: Dimensions générales
— Partie 2: Dimensions et désignation des porte-outils avec interface à cône creux-face
— Partie 3: Dimensions et désignation des porte-outils à conicité 7/24 pour changement automatique d’outils
— Partie 4: Dimensions et désignation des porte-outils à conicité 7/24 sans changement automatique d’outils
— Partie 5: Dimensions et désignation des porte-outils avec interface à cône polygonal avec face d’appui
— Partie 6: Dimensions et désignation des porte
...
