ISO 12164-3:2023
(Main)Hollow taper interface with flange contact surface — Part 3: Shanks of types T, TA and U
Hollow taper interface with flange contact surface — Part 3: Shanks of types T, TA and U
This document specifies the dimensions for hollow taper shanks with flange contact surface (HSK). These shanks are the male part of the interface to the machine tools (e.g. milling/drilling, turning and grinding machines). This document specifies three types of shanks: — type T has a peripherally grooved flange for automatic tool change in turning machines with a gripper for HSK type T; — type TA has a peripherally grooved flange for automatic tool change in milling machines, enabled (designed) for turning, with a gripper for HSK type A or AB; — type U has no peripheral groove flange and is designed for manual tool change in turning machines. HSK types T and TA can also be changed manually via radial access bore holes in the hollow shank taper.
Interfaces à cône creux-face — Partie 3: Queues de type T, TA et U
Le présent document spécifie les dimensions des queues à cône creux-face (HSK). Ces queues constituent la partie mâle de l'interface avec les machines-outils (par exemple, machines de fraisage/perçage, de tournage et machines à meuler). Le présent document spécifie trois types de queues: — Le type T comporte une bride avec une rainure périphérique pour le changement automatique d'outil dans les machines de tournage avec une pince pour HSK de type T; — Le type TA comporte une bride avec une rainure périphérique pour le changement automatique d'outil dans les machines de fraisage conçue pour le tournage, avec une pince pour HSK de type A ou AB; — Le type U comporte une bride sans rainure périphérique et est conçu pour le changement d’outil manuel sur les machines de tournage. Les HSK de type T et TA peuvent également être changés manuellement grâce à des alésages radiaux dans la queue à cône creux-face.
General Information
Relations
Standards Content (Sample)

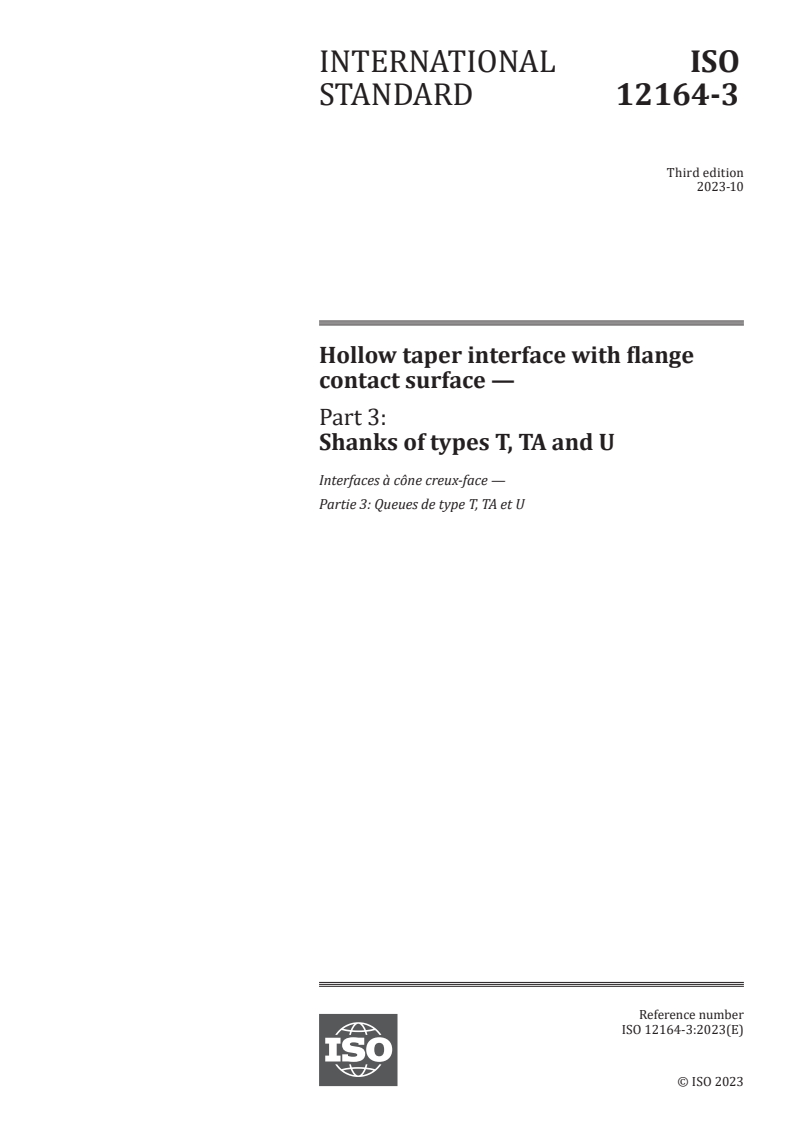

INTERNATIONAL ISO
STANDARD 12164-3
Third edition
2023-10
Hollow taper interface with flange
contact surface —
Part 3:
Shanks of types T, TA and U
Interfaces à cône creux-face —
Partie 3: Queues de type T, TA et U
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

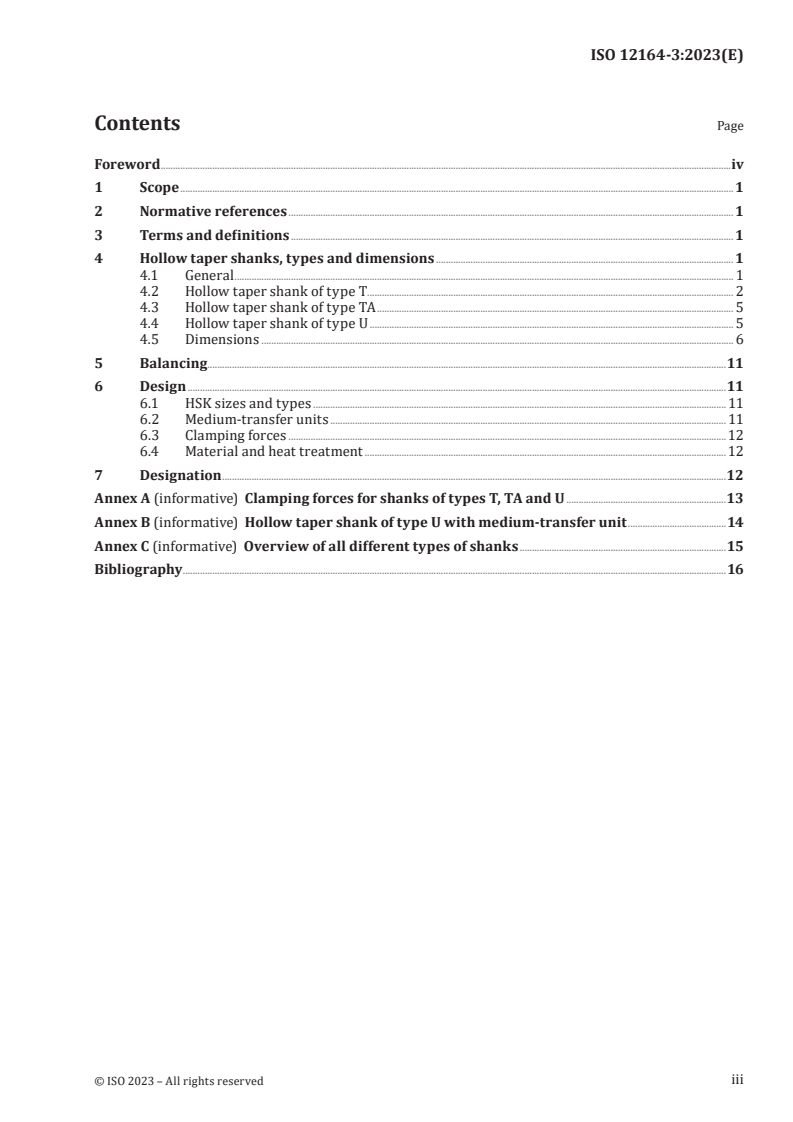

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Hollow taper shanks, types and dimensions . 1
4.1 General . 1
4.2 Hollow taper shank of type T. 2
4.3 Hollow taper shank of type TA . 5
4.4 Hollow taper shank of type U . 5
4.5 Dimensions . 6
5 Balancing.11
6 Design .11
6.1 HSK sizes and types . 11
6.2 Medium-transfer units . 11
6.3 Clamping forces .12
6.4 Material and heat treatment . 12
7 Designation .12
Annex A (informative) Clamping forces for shanks of types T, TA and U .13
Annex B (informative) Hollow taper shank of type U with medium-transfer unit .14
Annex C (informative) Overview of all different types of shanks .15
Bibliography .16
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools
with defined cutting edges, holding tools, cutting items, adaptive items and interfaces.
This third edition cancels and replaces the second edition (ISO 12164-3:2014), which has been
technically revised.
The main changes are as follows:
— new hollow taper shank of type TA with peripherally grooved flange collar for automatic tool change
added, with similar geometry as type A;
— some editorial changes.
A list of all parts of the ISO 12164 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 12164-3:2023(E)
Hollow taper interface with flange contact surface —
Part 3:
Shanks of types T, TA and U
1 Scope
This document specifies the dimensions for hollow taper shanks with flange contact surface (HSK).
These shanks are the male part of the interface to the machine tools (e.g. milling/drilling, turning and
grinding machines).
This document specifies three types of shanks:
— type T has a peripherally grooved flange for automatic tool change in turning machines with a
gripper for HSK type T;
— type TA has a peripherally grooved flange for automatic tool change in milling machines, enabled
(designed) for turning, with a gripper for HSK type A or AB;
— type U has no peripheral groove flange and is designed for manual tool change in turning machines.
HSK types T and TA can also be changed manually via radial access bore holes in the hollow shank taper.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Hollow taper shanks, types and dimensions
4.1 General
All dimensions of the different hollow taper shank sizes with flange contact surface (also called “HSK”
or “HSK shank” in this document) are specified in Figure 1 for type T, Figure 2 for type TA and Figure 3
for type U. Table 1 provides the parameters of all types and sizes.
Preferred zones for balancing measures are specified in Clause 5.
Clamping forces for HSK shanks of types T, TA and U are provided in Annex A.
Hollow taper shanks of types U with medium - transfer unit are provided in Annex B.
An overview of all different types of shanks are provided in Annex C.
Tolerancing of form, orientation, location and run-out correspond to ISO 1101. Dimensions and
tolerances of cones are according to ISO 3040. Tolerances not specified shall be of tolerance class “m” in
accordance with ISO 2768-1.
4.2 Hollow taper shank of type T
Figure 1 and Table 1 show all general parameters and values of the different HSK-T sizes.
In case of balancing bore holes at the HSK shank flange, mechanical restrictions of known automatic
tool changing systems shall be taken into account.
a) HSK-T main and side view
b) HSK-T section A-A and section B-B
c) HSK-T details
Key
1 position of the cutting edge for right hand tools with single cutting edge
2 bore hole for data chip
All radial bore holes shall be deburred.
a
Or max. chamfer 0,3 × 45°.
b
Not convex.
c
Fine turning.
d
Or radius.
e
Area of r .
f
Leadout of r .
Figure 1 — Hollow taper shank of type T
4.3 Hollow taper shank of type TA
The dimensions of hollow taper shanks type TA shall be in accordance with Figure 1 and Table 1.
Figure 2 — Hollow tap
...

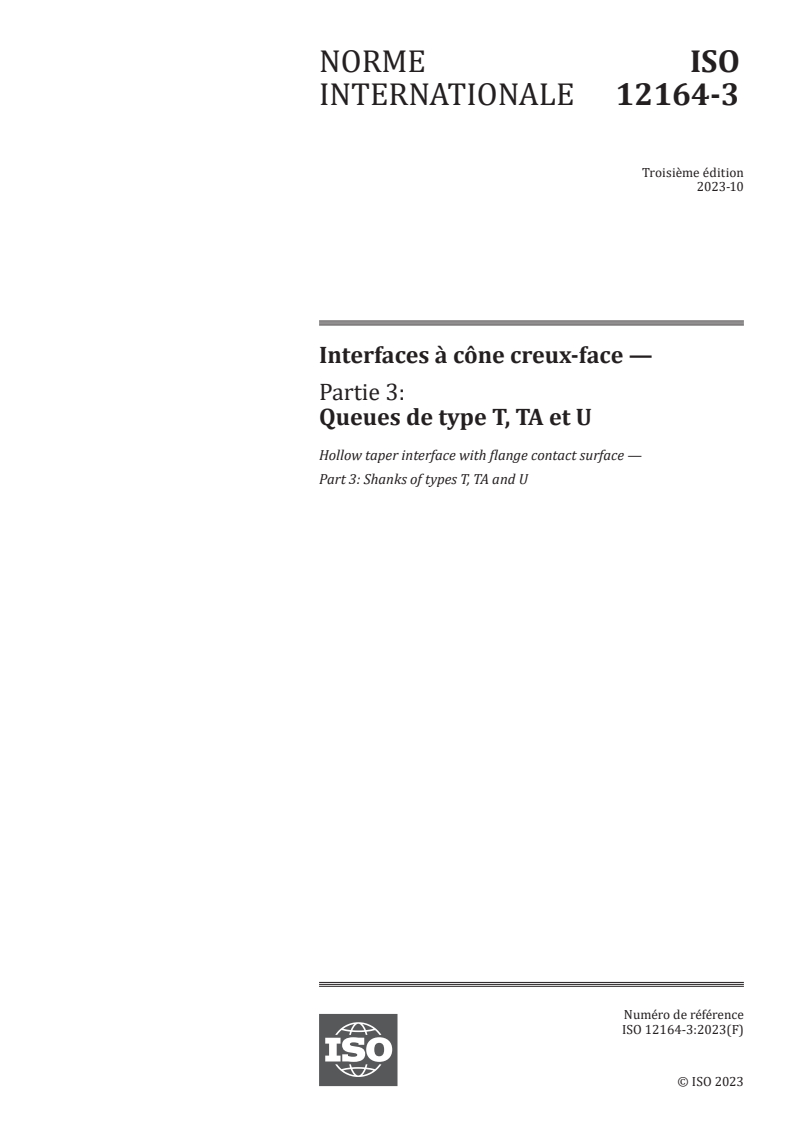

NORME ISO
INTERNATIONALE 12164-3
Troisième édition
2023-10
Interfaces à cône creux-face —
Partie 3:
Queues de type T, TA et U
Hollow taper interface with flange contact surface —
Part 3: Shanks of types T, TA and U
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

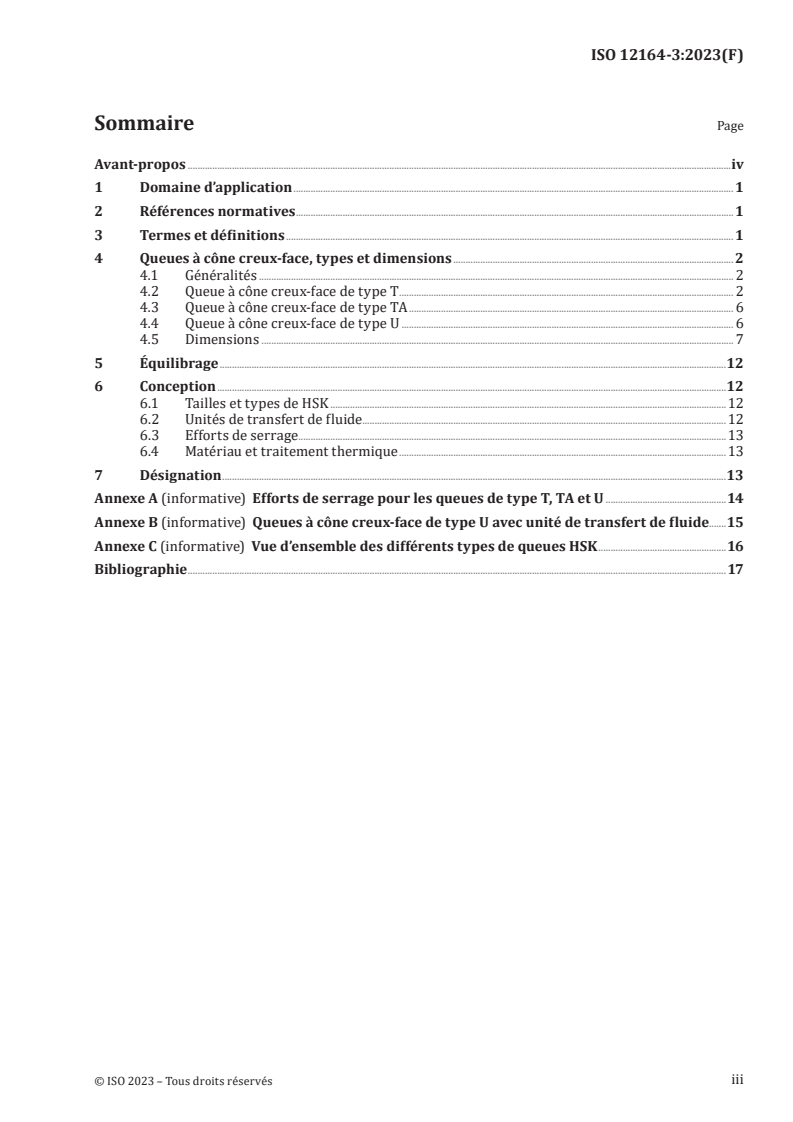

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Queues à cône creux-face, types et dimensions . 2
4.1 Généralités . 2
4.2 Queue à cône creux-face de type T . 2
4.3 Queue à cône creux-face de type TA . 6
4.4 Queue à cône creux-face de type U . 6
4.5 Dimensions . 7
5 Équilibrage .12
6 Conception .12
6.1 Tailles et types de HSK .12
6.2 Unités de transfert de fluide. 12
6.3 Efforts de serrage . .13
6.4 Matériau et traitement thermique . 13
7 Désignation .13
Annexe A (informative) Efforts de serrage pour les queues de type T, TA et U .14
Annexe B (informative) Queues à cône creux-face de type U avec unité de transfert de fluide.15
Annexe C (informative) Vue d’ensemble des différents types de queues HSK .16
Bibliographie .17
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC
9, Outils à arêtes de coupe définies, éléments coupants, porte-outils, éléments relatifs aux attachements et
interfaces.
Cette troisième édition annule et remplace la deuxième édition (ISO 12164-3:2014), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes:
— ajout de la nouvelle queue à cône creux-face de type TA, dotée d'une bride à rainure périphérique
pour le changement automatique d'outil, avec une géométrie similaire au type A;
— quelques corrections rédactionnelles.
Une liste de toutes les parties de la série ISO 12164 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 12164-3:2023(F)
Interfaces à cône creux-face —
Partie 3:
Queues de type T, TA et U
1 Domaine d’application
Le présent document spécifie les dimensions des queues à cône creux-face (HSK). Ces queues constituent
la partie mâle de l'interface avec les machines-outils (par exemple, machines de fraisage/perçage, de
tournage et machines à meuler).
Le présent document spécifie trois types de queues:
— Le type T comporte une bride avec une rainure périphérique pour le changement automatique
d'outil dans les machines de tournage avec une pince pour HSK de type T;
— Le type TA comporte une bride avec une rainure périphérique pour le changement automatique
d'outil dans les machines de fraisage conçue pour le tournage, avec une pince pour HSK de type A ou
AB;
— Le type U comporte une bride sans rainure périphérique et est conçu pour le changement d’outil
manuel sur les machines de tournage.
Les HSK de type T et TA peuvent également être changés manuellement grâce à des alésages radiaux
dans la queue à cône creux-face.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Queues à cône creux-face, types et dimensions
4.1 Généralités
Toutes les dimensions des différentes tailles de queues à cône creux-face (également appelées «HSK»
ou «queue HSK» dans le présent document) sont spécifiées à la Figure 1 pour le type T, la Figure 2 pour
le type TA et la Figure 3 pour le type U. Le Tableau 1 fournit les paramètres de tous les types et tailles.
Les zones préférées pour d'autres mesures d'équilibrage sont spécifiées à l’Article 5.
Pour les forces de serrage des queues HSK de types T, TA et U, voir l'Annexe A.
Pour les queues à cône creux-face de types U avec unité de transfert de fluide, voir l'Annexe B.
Pour une vue d'ensemble des différents types de queues, voir l'Annexe C.
Les tolérances de forme, d'orientation, d'emplacement et d'excentricité correspondent à l’ISO 1101. Les
dimensions et les tolérances des cônes sont conformes à l’ISO 3040. Les tolérances non spécifiées sont
de la classe de tolérance «m» conformément à l’ISO 2768-1.
4.2 Queue à cône creux-face de type T
La Figure 1 et le Tableau 1 indiquent tous les paramètres généraux et les valeurs des différentes tailles
des HSK-T.
En cas d'équilibrage des alésages au niveau de la bride de la queue HSK, les restrictions mécaniques des
systèmes connus de changement automatique d'outils doivent être prises en compte.
a) Vue principale et latérale de HSK-T
b) Section A-A et section B-B de HSK-T
c) Détails de HSK-T
Légende
1 position de l'arête de coupe pour les outils à droite avec arête de coupe unique
2 trou pour puce électronique
Tous les alésages radiaux doivent être ébavurés.
a
Ou chanfrein maximal 0,3 × 45°.
b
Non convexe.
c
Tournage fin.
d
Ou rayon.
e
Zone de r .
f
Sortie de r .
Figure 1 — Queue à cône creux-face de type T
4.3 Queue à cône creux-face de type TA
Les dimensions des queues à cône creux-face de type TA, doivent être conformes à la Figure 1 et au
Tableau 1.
Figure 2 — Queue à cône creux-face
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
