INTERNATIONAL ISO
STANDARD 12164-1
Second edition
2023-10
Hollow taper interface with flange
contact surface —
Part 1:
Shanks of types A, AB, C, CB and EB
Interfaces à cône creux-face —
Partie 1: Queues de type A, AB, C, CB et EB
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

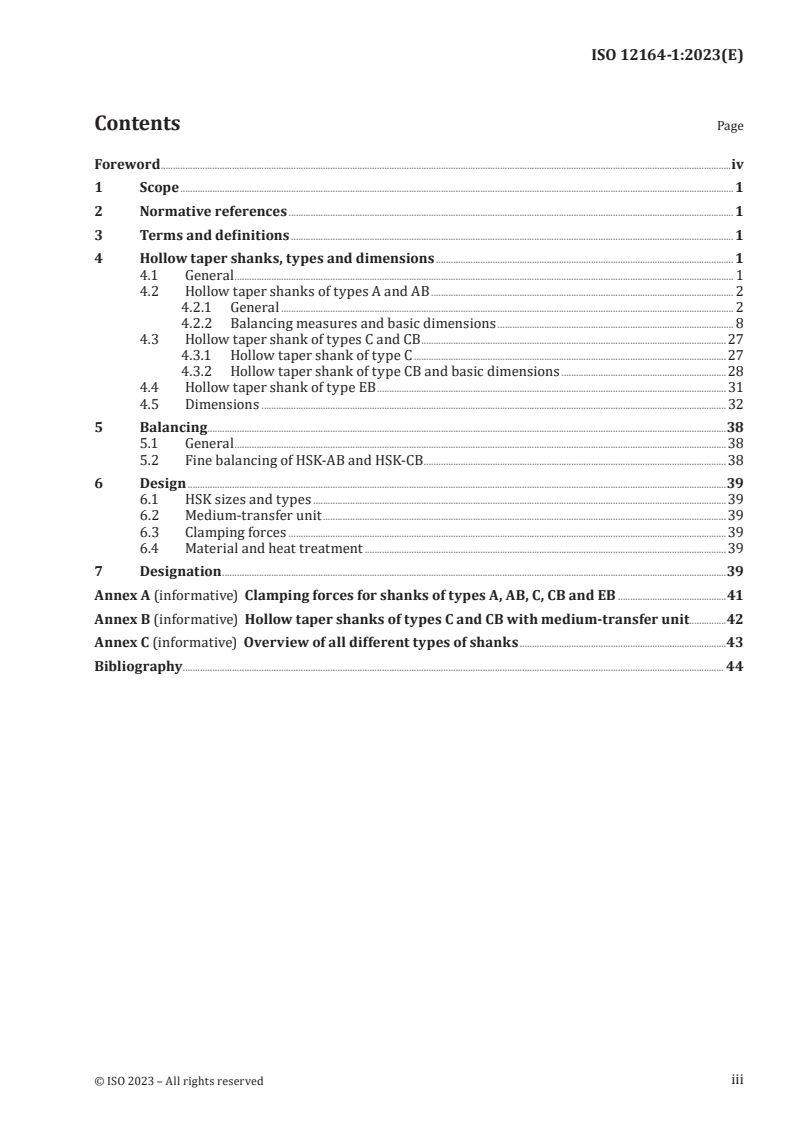

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Hollow taper shanks, types and dimensions . 1
4.1 General . 1
4.2 Hollow taper shanks of types A and AB . 2
4.2.1 General . 2
4.2.2 Balancing measures and basic dimensions . 8
4.3 Hollow taper shank of types C and CB . 27
4.3.1 Hollow taper shank of type C . 27
4.3.2 Hollow taper shank of type CB and basic dimensions .28
4.4 Hollow taper shank of type EB . 31
4.5 Dimensions . 32
5 Balancing.38
5.1 General .38
5.2 Fine balancing of HSK-AB and HSK-CB .38
6 Design .39
6.1 HSK sizes and types .39
6.2 Medium-transfer unit . 39
6.3 Clamping forces .39
6.4 Material and heat treatment . 39
7 Designation .39
Annex A (informative) Clamping forces for shanks of types A, AB, C, CB and EB .41
Annex B (informative) Hollow taper shanks of types C and CB with medium-transfer unit.42
Annex C (informative) Overview of all different types of shanks .43
Bibliography . 44
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by the Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9,
Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces.
This second edition cancels and replaces the first edition (ISO 12164-1:2001), which has been technically
revised.
The main changes are as follows:
— new hollow taper shank types added;
— new hollow taper shank of type AB has a peripherally grooved flange collar for automatic tool
change, dynamically balanced;
— new hollow taper shank of type CB for manual tool change, dynamically balanced;
— new hollow taper shank of type EB has a peripherally grooved flange collar for automatic tool
change, symmetrically designed;
— the balancing quality has been improved.
A list of all parts of the ISO 12164 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 12164-1:2023(E)
Hollow taper interface with flange contact surface —
Part 1:
Shanks of types A, AB, C, CB and EB
1 Scope
This document specifies the dimensions of hollow taper shanks with flange contact surface (HSK).
These shanks are the male part of the interface to the machine tools (e. g. milling/drilling, turning and
grinding machines).
This document specifies five types of shanks:
— types A, AB and EB have a peripherally grooved flange for automatic tool change;
— types C and CB have a flange without peripheral groove and can only be changed manually.
HSK types A and AB can also be changed manually via radial access bore holes in the hollow shank
tapers.
This document provides information for dynamically balanced HSK-AB and HSK-CB shanks balancing
according to ISO 16084.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Hollow taper shanks, types and dimensions
4.1 General
Dimensions for all parameters of all types and sizes of HSK hollow taper shanks are provided in 4.5.
Parameters of the types C, CB and EB, not specified in 4.3 and 4.4, shall be taken from 4.5. Details not
specified in 4.5 shall be chosen expediently.
Only the HSK types AB and CB have balancing recesses inside the low HSK taper groove and left and
right of it (see Figures 1 and 11). They lead, together with the corresponding balancing measures of
4.2.2 at the HSK shank flange, to dynamically balanced HSK shank of types AB and CB without changing
their functionality.
Preferred zones for further balancing measures are specified in Clause 5.
For clamping forces for HSK shanks of types A, AB, C, CB and EB, see in Annex A.
For hollow taper shanks of types C and CB with medium - transfer unit, see Annex B.
For an overview of all different types of shanks, see Annex C.
Tolerances of form, orientation, location and run-out correspond to ISO 1101. Dimensions and
tolerances of cones are in according to ISO 3040. Tolerances not specified shall be of tolerance class "m”
in accordance with ISO 2768-1.
4.2 Hollow taper shanks of types A and AB
4.2.1 General
Figure 1 provides the parameters of the types A and AB, as well as common dimensions of all hollow
taper shank types with flange contact surface (also called “HSK” or “HSK shank” in this document).
The HSK of type AB is the dynamically balanced version of the hollow taper shank for automatic tool
change.
Many products with HSK-shanks, e. g. adapters and/or cutting tools, have symmetrical front parts
of short length and/or small diameters. They can only be balanced dynamically, i.e. in two balancing
planes, by applying the measures of the HSK-AB as described in this document. There are either no
other areas available for sufficient and sensible mass compensation, or restrictions of tool handling
mechanisms of existing machine tools make alternative measures impossible.
All parameters of Figure 1 but the recesses (#3) also apply to HSK of type A and can be taken from
Table 1. Figure 1 and Table 1 show the general parameters and values of all HSK-AB and -A sizes.
The three balancing recesses at the low taper groove inside diameter d (Figure 1, view Z and cross
section C-C), as well as the balancing bore holes at the HSK shank flange in 4.2.2 only apply to the
dynamically balanced HSK-AB. All radial bore holes (see Figure 1) shall be deburred.
In case of choosing any different geometry of the balancing bore holes at the shank flange the same
unbalance at the same axial position of the centre of gravity shall be removed.
NOTE The positions of balancing bore holes at the HSK shank flange take mechanical restrictions of known
automatic tool changing systems into account.
a) HSK-A and HSK-AB main and side view
b) HSK-A and HSK-AB section A-A and section B-B
c) HSK-AB recesses
d) HSK-A and HSK-AB details
e) HSK-A and HSK-AB details
Key
c
1 position of the cutting edge for right hand tools Fine turning.
with single cutting edge
d
2 bore hole for data chip (also see 4.2.2 for data Or radius.
chip mass compensations) for type A optional
e
3 balancing recesses for type AB Balancing recesses (#3) only apply to HSK-AB.
a f
Or max. chamfer 0,3 × 45°. Area of r .
b g
Not convex. Leadout of r .
All radial bore holes shall be deburred.
NOTE The HSK-AB taper shank flange has unbalances of different axial positions (axial OD grooves, “German
notch” and data chip bore) which creates a certain dynamic unbalance. The balancing measures of 4.2.2 in
combination with the (3) recesses of Figure 1 remove this dynamic unbalance.
Figure 1 — HSK‑A and HSK‑AB
4.2.2 Balancing measures and basic dimensions
4.2.2.1 General
The balancing measures described in this subclause and Table 1 and the recesses included in 4.2.1 and
4.2.2 have been set up for HSK-AB taper shanks that are manufactured to the middle of their tolerance
ranges. As the dimensions of these balancing measures depend on this condition, tolerances have not
been defined. For example, the unbalance compensation of a mounted data chip (assumed data chip
mass 700 mg) depends on diameter d (tolerance h10) of the HSK taper shank flange.
The shape of the balancing measures can be chosen freely to the manufacturer’s discretion, but within
the proposed areas. If the theoretical dimensions in Table 1 are to be modified by the manufacturer’s
discretion, the stability as well as the functionality shall not be negatively affected.
a
NOTE All balancing bore holes marked with the suffix superscript “ ” are only required with a mounted data
chip.
4.2.2.2 HSK-AB 25
Figure 2 is applied to HSK-AB 25 only.
a) HSK-AB 25 side view and section A-A
b) HSK‑AB 25 position of balancing bore hole
Key
1 balancing bore hole
Figure 2 — HSK‑AB 25
4.2.2.3 HSK-AB 32
Figure 3 is applied to HSK-AB 32 only.
a) HSK-AB 32 side view and section A-A
b) HSK‑AB 32 position of balancing and data chip bore holes
Key
1, 2, 3 balancing bore hole
4 bore hole for data chip
a
Bore hole only required if data chip mounted.
b
Dimension refers to the virtual point of the 90° balancing counter bore.
c
Or radius.
Figure 3 — HSK‑AB 32
4.2.2.4 HSK-AB 40
Figure 4 is applied to HSK-AB 40 only.
a) HSK-AB 40 side view and section A-A
b) HSK‑AB 40 position of balancing and data chip bore holes
Key
1, 2, 3 balancing bore hole
4 bore hole for data chip
a
Bore hole only required if data chip mounted.
b
Dimension refers to the virtual point of the 90° balancing counter bore.
Figure 4 — HSK‑AB 40
4.2.2.5 HSK-AB 50
Figure 5 is applied to HSK-AB 50 only.
a) HSK-AB 50 side view and section A-A
b) HSK‑AB 50 position of balancing and data chip bore holes
Key
1, 2 balancing bore hole
3 bore hole for data chip
a
Bore hole only required if data chip mounted (bore holes sidewise of data chip bore also possible).
Figure 5 — HSK‑AB 50
4.2.2.6 HSK-AB 63
Figure 6 is applied to HSK-AB 63 only.
a) HSK-AB 63 side view and section A-A
b) HSK‑AB 63 position of balancing and data chip bore holes
Key
1, 2 balancing bore hole
3 bore hole for data chip
a
Bore hole only required if data chip mounted (bore holes sidewise of data chip bore also possible).
Figure 6 — HSK‑AB 63
4.2.2.7 HSK-AB 80
Figure 7 is applied to HSK-AB 80 only.
a) HSK-AB 80 side view and section A-A
b) HSK‑AB 80 position of balancing and data chip bore holes
Key
1, 2 balancing bore hole
3 bore hole for data chip
a
Bore hole only required if data chip mounted (bore holes sidewise of data chip bore also possible).
b
Dimensions refer to the virtual point of the 90° balancing counter bore.
Figure 7 — HSK‑AB 80
4.2.2.8 HSK-AB 100
Figure 8 is applied to HSK-AB 100 only.
a) HSK-AB 100 main and side view
...
NORME ISO
INTERNATIONALE 12164-1
Deuxième édition
2023-10
Interfaces à cône creux-face —
Partie 1:
Queues de type A, AB, C, CB et EB
Hollow taper interface with flange contact surface —
Part 1: Shanks of types A, AB, C, CB and EB
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

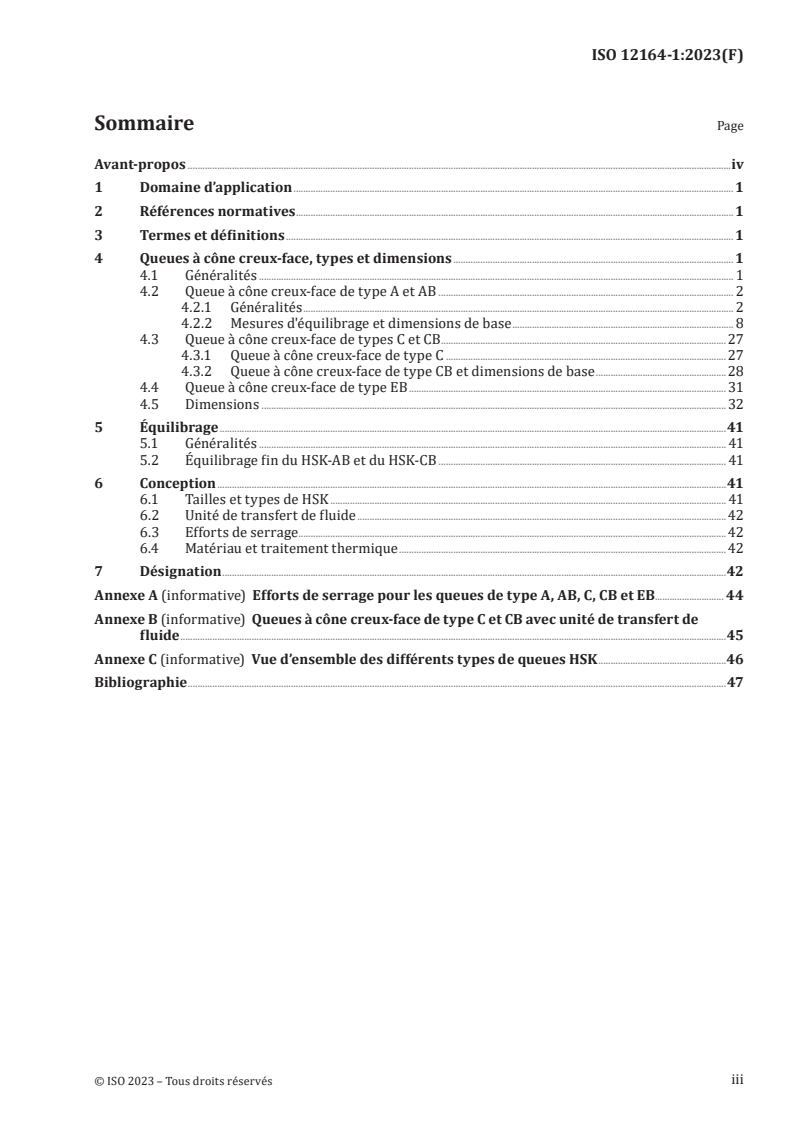

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Queues à cône creux-face, types et dimensions . 1
4.1 Généralités . 1
4.2 Queue à cône creux-face de type A et AB . 2
4.2.1 Généralités . 2
4.2.2 Mesures d'équilibrage et dimensions de base . 8
4.3 Queue à cône creux-face de types C et CB . 27
4.3.1 Queue à cône creux-face de type C . 27
4.3.2 Queue à cône creux-face de type CB et dimensions de base .28
4.4 Queue à cône creux-face de type EB . 31
4.5 Dimensions . 32
5 Équilibrage .41
5.1 Généralités . 41
5.2 Équilibrage fin du HSK-AB et du HSK-CB . 41
6 Conception .41
6.1 Tailles et types de HSK . 41
6.2 Unité de transfert de fluide . 42
6.3 Efforts de serrage . . 42
6.4 Matériau et traitement thermique . 42
7 Désignation .42
Annexe A (informative) Efforts de serrage pour les queues de type A, AB, C, CB et EB. 44
Annexe B (informative) Queues à cône creux-face de type C et CB avec unité de transfert de
fluide .45
Annexe C (informative) Vue d’ensemble des différents types de queues HSK .46
Bibliographie .47
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC
9, Outils à arêtes de coupe définies, éléments coupants, porte-outils, éléments relatifs aux attachements et
interfaces.
Cette deuxième édition annule et remplace la première édition (ISO 12164-1:2001), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes:
— des nouveaux types de queues à cône creux-face ont été ajoutés;
— ajout de la nouvelle queue à cône creux-face de type AB, dotée d'une bride à rainure périphérique
pour le changement automatique d'outil, équilibrée dynamiquement;
— ajout de la nouvelle queue à cône creux-face de type CB pour changement d'outil manuel, équilibrée
dynamiquement;
— ajout de la nouvelle queue à cône creux-face de type EB, dotée d'une bride à rainure périphérique
pour le changement automatique d'outil, de conception symétrique;
— la qualité de l'équilibrage a été améliorée.
Une liste de toutes les parties de la série ISO 12164 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 12164-1:2023(F)
Interfaces à cône creux-face —
Partie 1:
Queues de type A, AB, C, CB et EB
1 Domaine d’application
Le présent document spécifie les dimensions des queues à cône creux-face (HSK). Ces queues constituent
la partie mâle de l'interface avec les machines-outils (par exemple machines de tournage, machines à
percer, machines à fraiser et machines à meuler).
Le présent document spécifie cinq types de queues:
— Les types A, AB et EB comportent une bride avec une rainure périphérique pour le changement
automatique d'outil;
— Les types C et CB comportent une bride sans rainure périphérique et ne peuvent être changés que
manuellement;
Les HSK de type A et AB peuvent également être changés manuellement grâce à des alésages radiaux
dans les queues à cône creux-face.
Le présent document fournit des informations pour l'équilibrage dynamique des queues HSK-AB et
HSK-CB conformément à l’ISO 16084.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Queues à cône creux-face, types et dimensions
4.1 Généralités
Les dimensions de tous les paramètres de tous les types et de toutes les tailles de queues à cône creux-
face HSK sont indiquées en 4.5.
Les paramètres des types C, CB et EB, non spécifiés en 4.3 et 4.4 doivent être basés sur le 4.5. Les détails
non spécifiés en 4.5 doivent être choisis de manière appropriée.
Seuls les HSK de type AB et CB possèdent des empreintes d'équilibrage à l'intérieur de la rainure conique
HSK basse et à gauche et à droite de celle-ci (voir les Figures 1 et 11). Ils permettent, avec les mesures
d'équilibrage correspondantes du 4.2.2 au niveau la bride de la queue HSK, d'équilibrer dynamiquement
les queues HSK de type AB et CB sans modifier leur fonctionnalité.
Les zones préférées pour d'autres mesures d'équilibrage sont spécifiées à l’Article 5.
Pour les forces de serrage des queues HSK de types A, AB, C, CB et EB, voir l'Annexe A.
Pour les queues à cône creux-face de types C et CB avec unité de transfert de fluide, voir l'Annexe B.
Pour une vue d'ensemble des différents types de queues, voir l'Annexe C.
Les tolérances de forme, d'orientation, d'emplacement et d'excentricité correspondent à l’ISO 1101. Les
dimensions et les tolérances des cônes sont conformes à l’ISO 3040. Les tolérances non spécifiées sont
de la classe de tolérance «m» conformément à l’ISO 2768-1.
4.2 Queue à cône creux-face de type A et AB
4.2.1 Généralités
La Figure 1 présente les paramètres des types A et AB, ainsi que les dimensions communes à tous les
types de queues à cône creux-face avec surface de contact avec la bride (également appelées “HSK” ou
“queue HSK” dans le présent document).
Le HSK de type AB est la version équilibrée dynamiquement de la queue à cône creux-face pour le
changement automatique d'outil.
De nombreux produits avec des queues HSK, par exemple des adaptateurs et/ou des outils coupants,
ont des parties avant symétriques de courte longueur et/ou de petits diamètres. Ils ne peuvent être
équilibrés que dynamiquement, c'est-à-dire dans deux plans d'équilibrage, en appliquant les mesures
du HSK-AB telles que décrites dans le présent document. Soit il n'y a pas d'autres zones disponibles
pour une compensation de masse suffisante et raisonnable, soit les restrictions des mécanismes de
manipulation des outils des machines-outils existantes rendent impossible toute autre mesure.
Tous les paramètres de la Figure 1, à l'exception des empreintes (#3), s'appliquent également au HSK
de type A et peuvent être extraits du Tableau 1. La Figure 1 et le Tableau 1 montrent les paramètres et
valeurs généraux de toutes les tailles HSK-AB et -A.
Les trois empreintes d'équilibrage au niveau du diamètre intérieur d de la rainure conique basse
(Figure 1, vue Z et coupe transversale C-C), ainsi que les alésages d'équilibrage au niveau des brides des
queues HSK en 4.2.2 ne s'appliquent qu'au HSK-AB équilibré dynamiquement. Tous les trous d'alésage
radiaux (voir Figure 1) doivent être ébavurés.
En cas de choix d'une géométrie différente des alésages d'équilibrage au niveau de la bride de la queue,
le même déséquilibre à la même position axiale du centre de gravité doit être supprimé.
NOTE Les positions des alésages d'équilibrage au niveau de la bride de la queue HSK tiennent compte des
restrictions mécaniques des systèmes connus de changement automatique d'outils.
a) Vue principale et latérale de HSK-A et HSK-AB
b) Section A-A et section B-B de HSK-A et HSK-AB
c) Empreintes de HSK-AB
d) Détails de HSK-A et HSK-AB
e) Détails de HSK-A et HSK-AB
Légende
c
1 position de l'arête de coupe pour les outils à droite Tournage fin.
avec arête de coupe unique
d
2 trou pour puce électronique (voir aussi 4.2.2 Ou rayon.
pour les compensations de masse de la puce
électronique) pour type A en option
e
3 empreintes d'équilibrage pour le type AB Les empreintes d’équilibrage (#3) ne s’appliquent
qu’au HSK-AB.
a f
Ou chanfrein maximal 0,3 × 45°. Zone de r .
b g
Non convexe. Sortie de r .
Tous les trous d’alésage radiaux doivent être ébavurés.
NOTE La bride de la queue à cône HSK-AB présente des déséquilibres de différentes positions axiales
(rainures OD axiales, «German notch» et alésage pour puce électronique) qui crée un certain déséquilibre
dynamique. Les mesures d'équilibrage du 4.2.2 en combinaison avec les (3) empreintes de la Figure 1 éliminent
ce déséquilibre dynamique.
Figure 1 — HSK-A and HSK-AB
4.2.2 Mesures d'équilibrage et dimensions de base
4.2.2.1 Généralités
Les mesures d'équilibrage décrites dans le présent paragraphe et au Tableau 1 ainsi que les empreintes
incluses en 4.2.1 et 4.2.2 ont été mises en place pour les queues à cône HSK-AB fabriquées au milieu
de leurs plages de tolérance. Comme les dimensions de ces mesures d'équilibrage dépendent de cette
condition, les tolérances n'ont pas été définies. Par exemple, la compensation du balourd d'une puce
électronique montée (masse supposée de la puce 700 mg) dépend du diamètre d (tolérance h10) de la
bride de la queue conique HSK.
La forme des mesures d'équilibrage peut être choisie librement à la discrétion du fabricant, mais
dans les zones proposées. Si les dimensions théoriques du Tableau 1 sont modifiées à la discrétion du
fabricant, la stabilité et la fonctionnalité ne doivent pas être affectées négativement.
a
NOTE Tous les alésages d'équilibrage marqués du suffixe en indice « » ne sont requis qu'avec une puce
électronique montée.
4.2.2.2 HSK-AB 25
La Figure 2 s’applique uniquement à HSK-AB 25.
a) Vue latérale de HSK-AB 25 et section A-A
b) Position d’alésage pour l’équilibrage du HSK-AB 25
Légende
1 alésage pour l’équilibrage
Figure 2 — HSK-AB 25
4.2.2.3 HSK-AB 32
La Figure 3 s’applique uniquement à HSK-AB 32.
a) Vue latérale de HSK-AB 32 et section A-A
b) Position d’alésage pour l’équilibrage et la puce électronique de HSK-AB 32
Légende
1, 2, 3 alésage pour l’équilibrage
4 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée.
b
La dimension réfère au point virtuel du contre-alésage d'équilibrage à 90°.
c
Ou rayon.
Figure 3 — HSK-AB 32
4.2.2.4 HSK-AB 40
La Figure 4 s’applique uniquement à HSK-AB 40.
a) Vue latérale et section A-A de HSK-AB 40
b) Position d’alésage pour l’équilibrage et la puce électronique du HSK-AB 40
Légende
1, 2, 3 alésage pour l’équilibrage
4 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée.
b
La dimension réfère au point virtuel du contre-alésage d'équilibrage à 90°.
Figure 4 — HSK-AB 40
4.2.2.5 HSK-AB 50
La Figure 5 s’applique uniquement à HSK-AB 50.
a) Vue latérale de HSK-AB 50 et section A-A
b) Position d’alésage pour l’équilibrage et la puce électronique de HSK-AB 50
Légende
1, 2 alésage pour l’équilibrage
3 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée (des alésages latéraux par rapport à l'alésage
de la puce électronique sont également possibles).
Figure 5 — HSK-AB 50
4.2.2.6 HSK-AB 63
La Figure 6 s’applique uniquement à HSK-AB 63.
a) Vue latérale et section A-A de HSK-AB 63
b) Position d’alésage pour l’équilibrage et la puce électronique de HSK-AB 63
Légende
1, 2 alésage pour l’équilibrage
3 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée (des alésages latéraux par rapport à l'alésage
de la puce électronique sont également possibles).
Figure 6 — HSK-AB 63
4.2.2.7 HSK-AB 80
La Figure 7 s’applique uniquement à HSK-AB 80.
a) Vue latérale et section A-A de HSK-AB 80
b) Position d’alésage pour l’équilibrage et la puce électronique de HSK-AB 80
Légende
1, 2 alésage pour l’équilibrage
3 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée (des alésages latéraux par rapport à l'alésage
de la puce électronique sont également possibles).
b
La dimension réfère au point virtuel du contre-alésage d'équilibrage à 90°.
Figure 7 — HSK-AB 80
4.2.2.8 HSK-AB 100
La Figure 8 s’applique uniquement à HSK-AB 100.
a) Vue principale et latérale de HSK-AB 100
b) Position d’alésage pour l’équilibrage et la puce électronique de HSK-AB 100
Légende
1, 2, 3 alésage pour l’équilibrage
4 alésage pour la puce électronique
a
L’alésage n’est nécessaire que si la puce électronique est montée (des alésages latéraux par rapport à
l'alésage de la puce électronique sont également possibles).
b
La dimension réfère au point virtuel du contre-alésage d'équilibrage à 90°.
c
Des alésages latéraux par rapport à la rainure sont également possibles.
Figure 8 — HSK-AB 100
4.2.2.9 HSK-AB 125
La Figure 9 s’applique uniquement à HSK-AB 125.
a) Vue principale et latérale de HSK-AB 125
b) Posi
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
