INTERNATIONAL ISO
STANDARD 6263
Third edition
2013-04-15
Hydraulic fluid power —
Compensated flow-control valves —
Mounting surfaces
Transmissions hydrauliques — Régulateurs de débit — Plan de pose
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Tolerances . 2
6 Dimensions . 2
7 Port marking . 2
8 Modular stack valves . 3
9 Working pressure . 3
10 Identification statement (Reference to this International Standard) .3
Bibliography .20
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6263 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 5,
Control products and components.
This third edition cancels and replaces the second edition (ISO 6263:1997), of which it constitutes a
minor revision.
iv © ISO 2013 – All rights reserved
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
with an enclosed circuit. Typical components found in such systems are hydraulic valves. The devices
control flow direction, pressure, or flow rate of liquids in the enclosed circuit.
INTERNATIONAL STANDARD ISO 6263:2013(E)
Hydraulic fluid power — Compensated flow-control
valves — Mounting surfaces
1 Scope
This International Standard specifies the dimensions and other data relating to surfaces on which
hydraulic compensated flow-control valves are mounted in order to ensure interchangeability.
It applies to mounting surfaces for hydraulic compensated flow-control valves which represent current
practice; they are generally applicable to industrial equipment.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1:
Graphical symbols for conventional use and data-processing applications
ISO 3601-2:2008, Fluid power systems — O-rings — Part 2: Housing dimensions for general applications
ISO 4401, Hydraulic fluid power — Four-port directional control valves — Mounting surfaces
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5783, Hydraulic fluid power — Code for identification of valve mounting surfaces and cartridge valve cavities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the graphical symbols
given in ISO 1219-1 apply.
4 Symbols
4.1 For the purposes of this International Standard, the following symbols apply:
a) A, B, L, P, T, and V designate ports;
b) F , F , F , and F designate threaded holes for fixing screws;
1 2 3 4
c) G, G , and G designate the location of pin holes;
1 2
d) D designates the fixing screw diameter;
e) r designates mounting surface edge radius.
max
4.2 The graphical symbols used in Tables 2, 4, 6, 8, 10, 12, 14, and 16 are in accordance with ISO 1219-1.
4.3 The code system used in this International Standard is defined in ISO 5783.
5 Tolerances
5.1 The following requirements shall be applied to the mounting surface, i.e. that area within the
chain thick lines:
surface roughness: see ISO 3601-2:2008, 5.1.4 and 5.2.3;
surface flatness: 0,01 mm over a distance of 100 mm (see ISO 3601-2:2008, 5.1.4);
tolerance for diameters of locating pin holes: H12.
5.2 With respect to the origin, the following tolerances shall be complied with along x and y axes:
pin holes: ± 0,1 mm;
screw holes: ± 0,1 mm;
port holes: ± 0,2 mm.
For other dimensions, see the figures.
6 Dimensions
6.1 Mounting surface dimensions for hydraulic compensated flow-control valves shall be selected from
the figures and tables specified in 6.2 to 6.9.
6.2 Mounting surface dimensions for compensated flow-control valves with main ports of 4,5 mm
maximum port diameter (code: 6263-02-01-*-13) are given in Figure 1 and Table 1.
6.3 Mounting surface dimensions for compensated flow-control valves with main ports of 7,5 mm
maximum port diameter (code: 6263-03-02-*-13) are given in Figure 2 and Table 3.
6.4 Mounting surface dimensions for compensated flow-control valves with two main ports of 14,7 mm
maximum port diameter (code: 6263-06-03-*-13) are given in Figure 3 and Table 5.
6.5 Mounting surface dimensions for compensated flow-control valves with three main ports of
14,7 mm maximum port diameter (code: 6263-06-04-*-13) are given in Figure 4 and Table 7.
6.6 Mounting surface dimensions for compensated flow-control valves with three main ports of
17,5 mm maximum port diameter (code: 6263-07-05-*-13) are given in Figure 5 and Table 9.
6.7 Mounting surface dimensions for compensated flow-control valves with three main ports of
17,5 mm maximum port diameter (code: 6263-07-06-*-13) are given in Figure 6 and Table 11.
6.8 Mounting surface dimensions for compensated flow-control valves with three main ports of
23,4 mm maximum port diameter (code: 6263-08-07-*-13) are given in Figure 7 and Table 13.
6.9 Mounting surface dimensions for compensated flow-control valves with three main ports of
23,4 mm maximum port diameter (code: 6263-08-08-*-13) are given in Figure 8 and Table 15.
7 Port marking
7.1 The port symbols for compensated flow-control valves shall be selected from the tables specified
in 7.2 to 7.9.
2 © ISO 2013 – All rights reserved
7.2 Port symbols for compensated flow-control valves with main ports of 4,5 mm maximum port
diameter (code: 6263-02-01-*-13) are given in Table 2.
7.3 Port symbols for compensated flow-control valves with main ports of 7,5 mm maximum port
diameter (code: 6263-03-02-*-13) are given in Table 4.
7.4 Port symbols for compensated flow-control valves with two main ports of 14,7 mm maximum port
diameter (code: 6263-06-03-*-13) are given in Table 6.
7.5 Port symbols for compensated flow-control valves with three main ports of 14,7 mm maximum
port diameter (code: 6263-06-04-*-13) are given in Table 8.
7.6 Port symbols for compensated flow-control valves with two main ports of 17,5 mm maximum port
diameter(code: 6263-07-05-*-13) are given in Table 10.
7.7 Port symbols for compensated flow-control valves with three main ports of 17,5 mm maximum
port diameter(code: 6263-07-06-*-13) are given in Table 12.
7.8 Port symbols for compensated flow-control valves with two main ports of 23,4 mm maximum port
diameter (code: 6263-08-07-*-13) are given in Table 14.
7.9 Port symbols for compensated flow-control valves with three main ports of 23,4 mm maximum
port diameter (code: 6263-08-08-*-13) are given in Table 16.
8 Modular stack valves
For modular stack valves, the mounting surfaces and ports marking given in ISO 4401 shall be used.
9 Working pressure
For indication of the maximum limit of the working pressure, see Note 1 in Figures 1, 2, 3, 4, 5, 6, 7, and 8.
10 Identification statement (Reference to this International Standard)
Use the following statement in test reports, catalogues, and sales literature when electing to comply
with this International Standard:
“Mounting surface dimensions conform to ISO 6263:2013, Hydraulic fluid power — Compensated flow-
control valves — Mounting surfaces.”
Dimensions in millimetres
a
The minimum thread depth is 1,5 times the screw diameter, D. The recommended full thread
depth is 2D + 6 mm to facilitate interchangeability of valves and to reduce the number of fixing
screw lengths. The recommended engagement of fixing screw thread for ferrous mountings is
1,25D.
b
The dimensions specifying the area within the chain thick lines are the minimum dimensions for
the mounting surface. The corners of the rectangle may be radiused to a maximum radius, r ,
max
equal to the thread diameter of the fixing screws. Along each axis, the fixing holes are at equal
distances to the mounting surface edges.
c
This dimension gives the minimum space required for a valve with this mounting surface. The
dimension is also the minimum distance from centreline to centreline of two identical mounting
surfaces placed on a manifold block.
The valve manufacturer’s attention is drawn to the fact that no part of the width of the complete
valve assembly shall exceed this dimension.
d
Blind hole in the mounting surface to accommodate the locating pin on the valves. The minimum
depth is 4 mm.
NOTE 1 The supplier shall stipulate the maximum working pressure for subplates and manifold blocks.
NOTE 2 See Table 2 for graphical symbols.
Figure 1 — Mounting surface for compensated flow-control valves with main ports of 4,5 mm
maximum port diameter (code: 6263-02-01-*-13)
4 © ISO 2013 – All rights reserved
Table 1 — Dimensions
Dimensions in millimetres
P A T B G F F F F
1 2 3 4
Axis
Ø 4,5 Ø 4,5 Ø 4,5 Ø 4,5 Ø 3,4
M5 M5 M5 M5
max. max. max. max. max.
x 12 4,3 12 19,7 25,5 0 24 24 0
y 20,25 11,25 2,25 11,25 17,75 0 -0,75 23,25 22,5
Table 2 — Compensated flow-control valves with main ports of 4,5 maximum port diameter
(code: 6263-02-01-*-13)
Option according to ISO 5783 0 1
Description Internal drain External drain
Compensated flow-control valve with
two main ports
Compensated flow-control valve with
by-pass check valve with two main
ports
Compensated flow-control valve with
three main ports
Dimensions in millimetres
a
The minimum thread depth is 1,5 times the screw diameter, D. The recommended full thread
depth is 2D + 6 mm to facilitate interchangeability of valves and to reduce the number of fixing
screw lengths. The recommended engagement of fixing screw thread for ferrous mountings is
1,25D.
b
The dimensions specifying the area within the chain thick lines are the minimum dimensions for
the mounting surface. The corners of the rectangle may be radiused to a maximum radius, r ,
max
equal to the thread diameter of the fixing screws. Along each axis, the fixing holes are at equal
distances to the mounting surface edges.
c
This dimension gives the minimum space required for a valve with this mounting surface. The
dimension is also the minimum distance from centreline to centreline of two identical mounting
surfaces placed on a manifold block.
The valve manufacturer’s attention is
...
NORME ISO
INTERNATIONALE 6263
Troisième édition
2013-04-15
Transmissions hydrauliques —
Régulateurs de débit — Plan de pose
Hydraulic fluid power — Compensated flow-control valves —
Mounting surfaces
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1

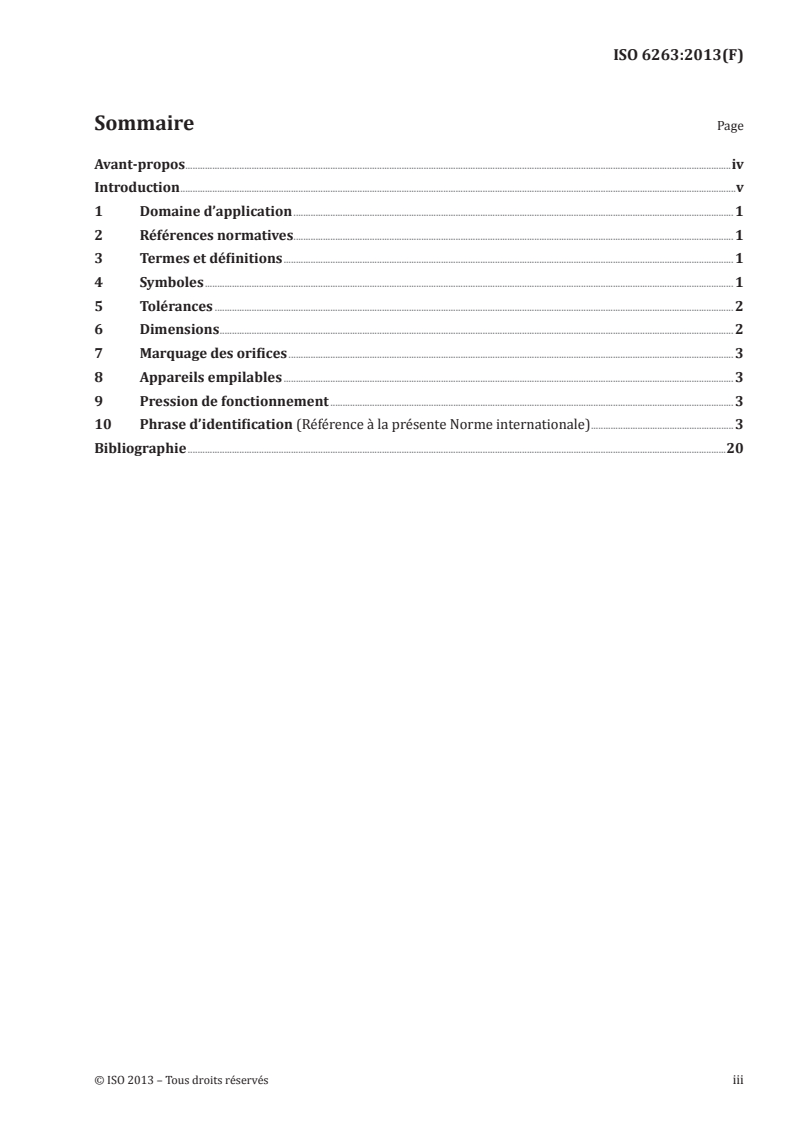

3 Termes et définitions . 1
4 Symboles . 1
5 Tolérances . 2
6 Dimensions . 2
7 Marquage des orifices . 3
8 Appareils empilables . 3
9 Pression de fonctionnement . 3
10 Phrase d’identification (Référence à la présente Norme internationale) .3
Bibliographie .20

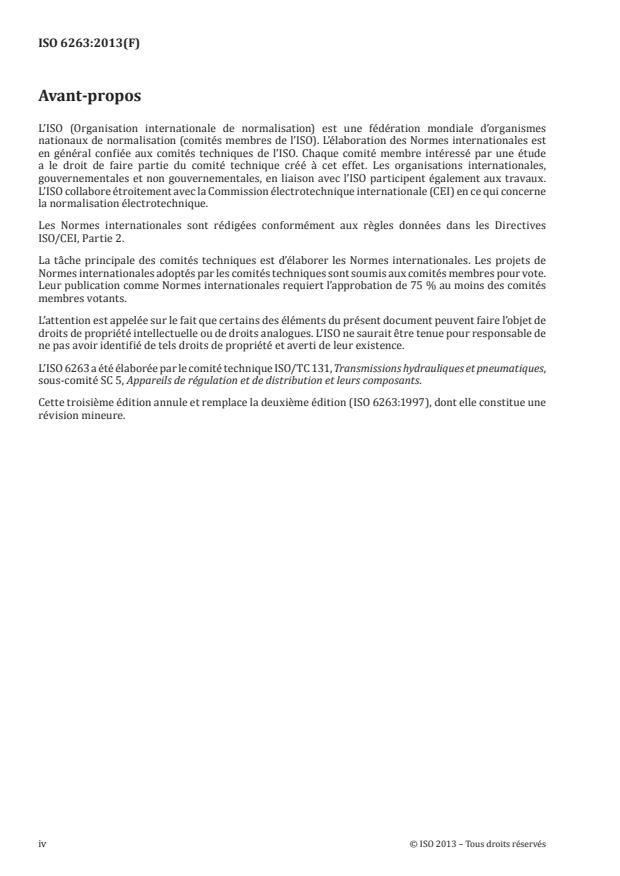

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 6263 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et pneumatiques,
sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 6263:1997), dont elle constitue une
révision mineure.
iv © ISO 2013 – Tous droits réservés
Introduction
Dans les systèmes de transmissions hydrauliques, l’énergie est transmise et commandée par
l’intermédiaire d’un liquide sous pression circulant en circuit fermé. les distributeurs hydrauliques sont
des composants typiques de ces systèmes. Ces dispositifs commandent le sens d’écoulement, la pression
ou le débit des liquides dans le circuit fermé.
NORME INTERNATIONALE ISO 6263:2013(F)
Transmissions hydrauliques — Régulateurs de débit —
Plan de pose
1 Domaine d’application
La présente Norme internationale spécifie, à des fins d’interchangeabilité, les dimensions et autres
caractéristiques des plans de pose sur lesquels sont montés des régulateurs de débit pour transmissions
hydrauliques.
Elle est applicable aux plans de pose des régulateurs de débit pour transmissions hydrauliques, qui
représentent la pratique courante; ils sont généralement utilisés dans les équipements industriels.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 1219-1, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —
Partie 1: Symboles graphiques en emploi conventionnel et informatisé
ISO 3601-2:2008, Transmissions hydrauliques et pneumatiques — Joints toriques — Partie 2: Dimensions
des logements pour applications générales
ISO 4401, Transmissions hydrauliques — Distributeurs à quatre orifices — Plan de pose
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5783, Transmissions hydrauliques — Code pour l’identification des plans de pose et des logements de
cartouche
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 et les symboles
graphiques donnés dans l’ISO 1219-1 s’appliquent.
4 Symboles
4.1 Pour les besoins de la présente Norme internationale, les symboles suivants s’appliquent:
a) A, B, L, P, T et V désignent les orifices;
b) F , F , F et F désignent les trous taraudés pour les vis de fixation;
1 2 3 4
c) G, G et G désignent les trous de détrompeur;
1 2
d) D désigne le diamètre des vis de fixation;
e) r désigne le rayon de raccordement des bords du plan de pose.
max
4.2 Les symboles graphiques utilisés aux Tableaux 2, 4, 6, 8, 10, 12, 14 et 16 sont conformes aux
symboles graphiques de l’ISO 1219-1.
4.3 La codification utilisée dans la présente Norme internationale est définie dans l’ISO 5783.
5 Tolérances
5.1 Les spécifications suivantes doivent s’appliquer au plan de pose, c’est-à-dire à la surface délimitée
par des traits mixtes forts:
— état de surface – voir l’ISO 3601-2, 5.1.4 et 5.2.3;
— planéité de surface: 0,01 mm sur une distance de 100 mm (voir l’ISO 3601-2, 5.1.4);
— tolérance sur les diamètres des trous détrompeur: H12.
5.2 Par rapport au point d’origine, suivant les axes x et y, les tolérances suivantes doivent être respectées:
— trous de détrompeur: ± 0,1 mm;
— trous taraudés: ± 0,1 mm;
— orifices principaux: ± 0,2 mm.
En ce qui concerne les autres dimensions, se rapporter aux figures.
6 Dimensions
6.1 Les dimensions des plans de pose pour régulateurs de débit pour transmissions hydrauliques
doivent être choisies parmi les figures et tableaux spécifiés de 6.2 à 6.9.
6.2 Les dimensions des plans de pose pour régulateurs de débit avec orifices principaux de diamètre
maximal 4,5 mm (code: 6263-02-01*-13) sont données à la Figure 1 et au Tableau 1.
6.3 Les dimensions des plans de pose pour régulateurs de débit avec orifices principaux de diamètre
maximal 7,5 mm (code: 6263-03-03-*-13) sont données à la Figure 2 et au Tableau 3.
6.4 Les dimensions des plans de pose pour régulateurs de débit avec deux orifices principaux de
diamètre maximal 14,7 mm (code: 6263-06-05-*-13) sont données à la Figure 3 et au Tableau 5.
6.5 Les dimensions des plans de pose pour régulateurs de débit avec trois orifices principaux de
diamètre maximal 14,7 mm (code: 6263-06-07-*-13) sont données à la Figure 4 et au Tableau 7.
6.6 Les dimensions des plans de pose pour régulateurs de débit avec trois orifices principaux de
diamètre maximal 17,5 mm (code: 6263-07-09-*-13) sont données à la Figure 5 et au Tableau 9.
6.7 Les dimensions des plans de pose pour régulateurs de débit avec trois orifices principaux de
diamètre maximal 17,5 mm (code: 6263-07-11-*-13) sont données à la Figure 6 et au Tableau 11.
6.8 Les dimensions des plans de pose pour régulateurs de débit avec trois orifices principaux de
diamètre maximal 23,4 mm (code: 6263-08-13-*-13) sont données à la Figure 7 et au Tableau 13.
6.9 Les dimensions des plans de pose pour régulateurs de débit avec trois orifices principaux de
diamètre maximal 23,4 mm (code: 6263-08-15*-13) sont données à la Figure 8 et au Tableau 15.
2 © ISO 2013 – Tous droits réservés
7 Marquage des orifices
7.1 Les symboles des orifices à utiliser pour les régulateurs de débit doivent être choisis parmi les
figures spécifiées de 7.2 à 7.9.
7.2 Les symboles des orifices à utiliser pour les régulateurs de débit avec orifices principaux de diamètre
maximal 4,5 mm (code: 6263-02-01*-13) sont donnés au Tableau 2.
7.3 Les symboles des orifices à utiliser pour les régulateurs de débit avec orifices principaux de diamètre
maximal 7,5 mm (code: 6263-03-02-*-13) sont donnés au Tableau 4.
7.4 Les symboles des orifices à utiliser pour les régulateurs de débit avec deux orifices principaux de
diamètre maximal 14,7 mm (code: 6263-06-03-*-13) sont donnés au Tableau 6.
7.5 Les symboles des orifices à utiliser pour les régulateurs de débit avec trois orifices principaux de
diamètre maximal 14,7 mm (code: 6263-06-04-*-13) sont donnés au Tableau 8.
7.6 Les symboles des orifices à utiliser pour les régulateurs de débit avec deux orifices principaux de
diamètre maximal 17,5 mm (code: 6263-07-05-*-13) sont donnés au Tableau 10.
7.7 Les symboles des orifices à utiliser pour les régulateurs de débit avec trois orifices principaux de
diamètre maximal 17,5 mm (code: 6263-07-06-*-13) sont donnés au Tableau 12.
7.8 Les symboles des orifices à utiliser pour les régulateurs de débit avec deux orifices principaux de
diamètre maximal 23,4 mm (code: 6263-08-07-*-13) sont donnés au Tableau 14.
7.9 Les symboles des orifices à utiliser pour les régulateurs de débit avec trois orifices principaux de
diamètre maximal 23,4 mm (code: 6263-08-08*-13) sont donnés au Tableau 16.
8 Appareils empilables
Pour les appareils empilables, les plans de pose et le marquage des orifices définis dans l’ISO 4401
doivent être utilisés.
9 Pression de fonctionnement
Pour l’indication de la limite maximale de la pression de fonctionnement, voir la Note 1 des Figures 1, 2,
3, 4, 5, 6, 7 et 8.
10 Phrase d’identification (Référence à la présente Norme internationale)
Il est vivement recommandé aux fabricants qui ont choisi de se conformer à la présente Norme
internationale d’utiliser dans leurs rapports d’essai, catalogues et documentation commerciale la phrase
d’identification suivante:
«Les dimensions des plans de pose des régulateurs sont conformes à l’ISO 6263:2013, Transmissions
hydrauliques — Régulateurs de débit — Plan de pose.»
Dimensions en millimètres
a
La profondeur minimale du taraudage est de 1,5 fois le diamètre de la vis, D. La profondeur de filetage
recommandée est de 2D + 6 mm pour faciliter l’interchangeabilité des distributeurs et pour réduire le nombre de
longueurs de vis de fixation. La longueur en prise recommandée des vis de fixation sur les emballages en métaux
ferreux est 1,25D.
b
Les dimensions caractérisant la surface délimitée par les traits mixtes forts sont les dimensions minimales
du plan de pose. Les angles du rectangle peuvent être arrondis avec un rayon maximal, r , égal au diamètre de
max
filetage des vis de fixation. Sur chaque axe, les trous de fixation sont à égale distance des bords du plan de pose.
c
Cette dimension donne l’intervalle minimal requis pour le montage d’un distributeur. Cette dimension est
aussi la distance minimale entre axes centraux de deux plans de pose identiques placés sur un bloc multiple.
L’attention des fabricants est attirée sur le fait que le distributeur complètement monté ne doit jamais dépasser
cette dimension en largeur.
d
Trou borgne pratiqué dans le plan de pose pour recevoir le détrompeur monté sur l’appareil. Sa profondeur
minimale est de 4 mm.
NOTE 1 La pression de fonctionnement maximale des embases et des blocs multiples doit être stipulée par
le fabricant.
NOTE 2 Voir le Tableau 2 pour les symboles graphiques.
Figure 1 — Dimensions des plans de pose pour régulateurs de débit avec orifices principaux de
diamètre maximal 4,5 mm (code: 6263-02-01-*-13)
4 © ISO 2013 – Tous droits réservés
Tableau 1 — Dimensions
Dimensions en millimètres
P A T B G F F F F
1 2 3 4
Axes
Ø 4,5 Ø 4,5 Ø 4,5 Ø 4,5 Ø 3,4
M5 M5 M5 M5
max. max. max. max. max.
x 12 4,3 12 19,7 25,5 0 24 24 0
y 20,25 11,25 2,25 11,25 17,75 0 -0,75 23,25 22,5
Tableau 2 — Régulateurs de débit avec orifices principaux de diamètre maximal 4,5 mm (code:
6263-02-01-*-13)
Option conforme à l’ISO 5783 0 1
Description Drain interne Drain externe
Régulateur de débit avec deux orifices
principaux
Régulateur de débit avec deux orifices
principaux et clapet anti-retour
Régulateur de débit avec trois orifices
principaux
Dimensions en millimètres
a
La profondeur minimale du taraudage est de 1,5 fois le diamètre de la vis, D. La profondeur de filetage
recommandée est de 2D + 6 mm pour faciliter l’interchangeabilité des distributeurs et pour réduire le nombre de
longueurs de vis de fixation. La longueur en prise recommandée des vis de fixation sur les emballages en métaux
ferreux est 1,25D.
b
Les dimensions caractérisant la surface délimitée par les traits mixtes forts sont les dimensions minimales
du plan de pose. Les angles du rectangle peuvent être arrondis avec un rayon maximal, r , égal au diamètre de
max
filetage des vis de fixation. Sur chaque axe, les trous de fixation sont à égale distance des bords du plan de pose.
c
Cette dimension donne l’intervalle minimal requis pour le montage d’un d
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
