ISO 7657:1984
(Main)Pipework — Stripwound flexible metal hoses — Specifications and temperature-related requirements for use
Pipework — Stripwound flexible metal hoses — Specifications and temperature-related requirements for use
Tuyauterie — Tuyaux métalliques flexibles agrafés — Spécifications et conditions d'emploi en température
General Information
Relations
Buy Standard
Standards Content (Sample)
International Standard @ 7657
+.I
INTERNATIONAL ORGANIZATION FOR STANOARDIZATlON*ME)lUlYHAPOflHAR OPrAHH3AUMR fl0 CTAHflAPTH3AUMHWRGANlSATlON INTERNATIONALE DE NORMALISATION
Pipework - Stripwound flexible metal hoses -
O
Specifications a n d te m pe ra t u re- re1 at ed r eq u i rem en ts f o r
I
use
Tuyauterie - Tuyaux métalliques flexibles agrafés - Spécifications et conditions d'emploi en température
First edition - 1984-08-01
I UDC 621.643.34 Ref. No. IS0 7657-1984 (E)
s
Descriptors : metal tubes, hoses, specifications, temperature.
r:
Price based on 3 pages
s
---------------------- Page: 1 ----------------------

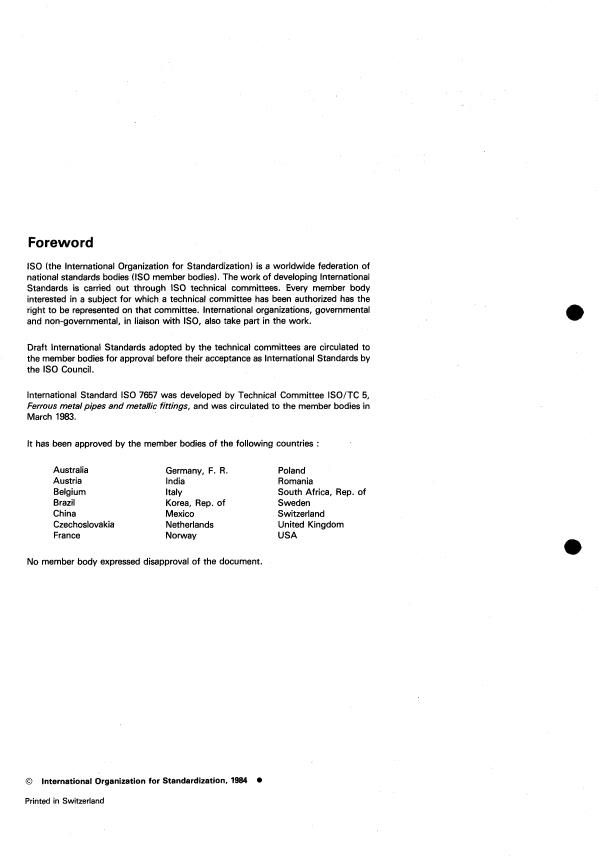

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
IS0 Council.
the
International Standard IS0 7657 was developed by Technical Committee ISO/TC 5,
Ferrous metal pipes and metallic fittings, and was circulated to the member bodies in
March 1983.
It has been approved by the member bodies of the following countries
Australia Germany, F. R. Poland
Austria India Romania
Belgium Italy South Africa, Rep. of
Brazil Korea, Rep. of Sweden
China Mexico Switzerland
Czechoslovakia Netherlands United Kingdom
Norway USA
France
No member body expressed disapproval of the document.
O International Organization for Standardization, 1984 O
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 7657-1984 (E)
Pipework - Stripwound flexible metal hoses -
Specifications and temperature-related requirements for
use
1 Scope and field of application 4 Materials - Strip quality
This International Standard defines the conditions to be met for 4.1 Stripwound flexible metal hoses made of
stripwound flexible metal hoses, without coating as defined in protected unalloyed steel (carbon steel)
clause 4.1.10 of IS0 736c).
Rolled strip according to IS0 6317, and protected.
2 References The following types are distinguished :
-
IS0 554, Standard atmospheres for conditioning and/or type A, hot-dipped galvanized steel;
testing - Specifications.
- type B, electrogalvanized steel.
IS0 6831 13, Heat-treated steels, alloy steels and free-cutting
steels - Part 13 : Wrought stainless steels. Any other protection shall have, at least, the characteristics of
protection FeJZn 5C, defined and verified according to
IS0 1634, Wrought copper and copper alloys - Rolled flat IS0 2081.
- Mechanical properties.
products (plate, sheet, strip)
4.2 Stripwound flexible metal hoses made of
IS0 2081, Metallic coatings - Electroplated coatings of zinc
stainless steel
on iron or steel.
Rolled strip according to IS0 683/13.
IS0 6317, Hot-rolled carbon steel strip of commercial and
drawing qualities.
The following types are distinguished :
IS0 7369, Pipework - Flexible metal hose - Vocabulary of
- type A , austenitic stainiess steel;
general terms.
- type B, ferritic stainless steel.
IS0 7658, Pipework - Stripwound flexible metal hoses -
Testing and verification of characteristics.
4.3 Stripwound flexible metal hoses made of
copper alloys
3 Manufacture
Rolled strip according to IS0 1634.
All stripwound flexible metal hoses defined in this International
The following types are distinguished :
Standard are manufactured from helically wound preformed
strip, generally with a right-hand lead where the turns, with or
- type A, bronze;
without packing, are connected together by single or double
overlapping. Flexibility
...
Norme internationale 7657
INTERNATIONAL ORGANIZATION FOR Sl'ANDARDIZATION*ME)YHAPOLlHAR OPrAHM3AUMR il0 CTAHAAPTM3AUMM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Tuyauterie - Tuyaux métalliques flexibles agrafés -
Spécifications et conditions d'emploi en température
Pipework - Stripwound flexible metal hoses - Specifications and temperature-related requirements for use
Premiere édition - 1984-û8-01
Réf. no : IS0 7657-1984 (FI
ube flexible, spécification, température.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

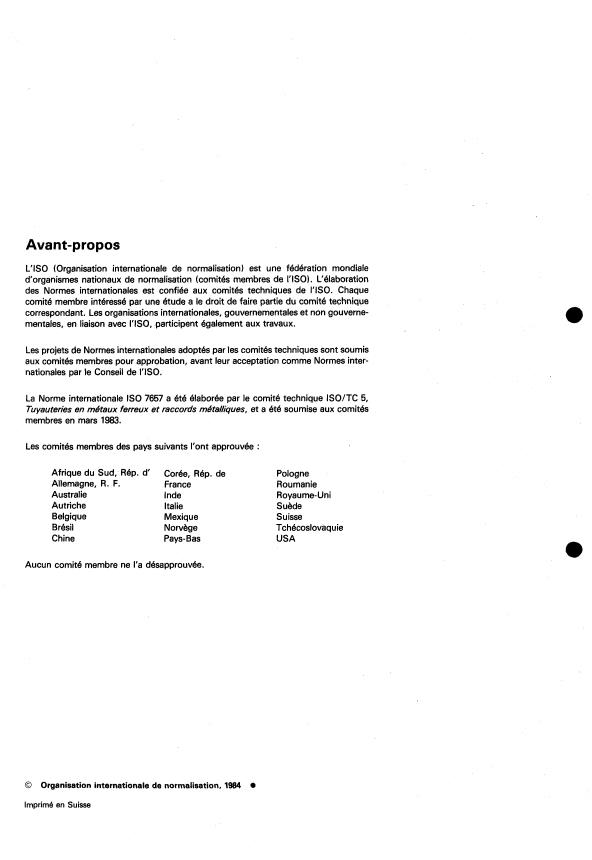

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de l'lS0). L'élaboration
des Normes internationales est confiée aux comités techniques de 1'60. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec 1'1S0, patticipent également aux travaux.
I Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
I'ISO.
nationales par le Conseil de
I
I
La Norme internationale IS0 7657 a été élaborée par le comité technique ISO/TC 5,
Tuyauteries en métaux ferreux et raccords métalliques, et a été soumise aux comités
I membres en mars 1983.
Les comités membres des pays suivants l'ont approuvée :
I
Afrique du Sud, Rép. d' Corée, Rép. de
Pologne
Allemagne, R. F. France Roumanie
Australie Inde Royaume-Uni
Autriche
Italie Suède
Belgique Mexique Suisse
Bresil Tchécoslovaquie
Norvège
Chine Pays-Bas USA
Aucun comité membre ne l'a désapprouvée.
O Organisation internationale de normalisation, 1984 O
Imprimé en Suisse
---------------------- Page: 2 ----------------------
IS0 7657-1984 (FI
NORM E INTER NAT1 O NALE
x métalliques flexibles agrafes -
terie - Ti ra
Spécifications et conditions d'emploi en température
4 Matériaux - Qualité du feuillard
1 Objet et domaine d'appiication
4.1 Tuyaux métalliques flexibles agrafés en acier
La présente Norme internationale définit l'ensemble des condi-
non allié (acier au carbone) protégé
tions auxquelles doivent répondre les tuyaux métalliques flexi-
bles agrafés, sans revêtement au sens du paragraphe 4.1.10 de
Feuillard laminé conformément à I'ISO 6317, et protégé.
I'ISO 7369.
On distingue les classes suivantes :
-
classe A, acier protégé par galvanisation à chaud;
2 Références
-
classe B, acier protégé par électrozingage.
IS0 554, Atmosphères normales de conditionnement et/ou
d'essai - Spécifications.
Toute autre protection doit avoir, au moins, les caractéristiques
de la protection FeIZn 5C, définies et vérifiées conformément à
IS0 6831 13, Acier pour traitement thermique, aciers alliés et
aciers pour décolletage - Partie 13 : Aciers corroyés inoxyda- I'ISO 2081.
bles.
4.2 Tuyaux métalliques flexibles agrafés en acier
IS0 1634, Cuivre et alliages de cuivre corroyés - Produits lami-
inoxydable
nés plats /plaques, tôles, bandes) - Caractéristiques mécani-
Feuillard laminé conformément à I'ISO 683113.
IS0 2081, Revêtements métalliques - Dépôts électrolytiques
On distingue les classes suivantes :
de zinc sur fer ou acier.
-
classe A - acier inoxydable austénitique;
IS0 6317, Feuillards en acier au carbone laminés à chaud de
qualité commerciale et pour emboutissage.
-
classe B - acier inoxydable ferritique.
IS0 7369, Tuyauterie - Tuyaux métalliques flexibles - Voca-
4.3 Tuyaux métalliques flexibles agrafés en
bulaire des termes généraux.
alliages de cuivre
IS0 7658, Tuyauterie - Tuyaux métalfiques flexibles agrafés
Feuillard laminé conformément à I'ISO 1634.
- Essais et vérifications des caractéristiques.
On distingue les classes suivantes :
3 Fabrication - classe A, bronze;
Tous les tuyaux métalliques flexibles agrafés définis dans la pré- - classe B, laiton.
sente Norme internationale sont exécutés à partir d'un feuillard
profilé et enroulé en hélice, généralement avec pas à droite,
dont les spires, munies ou non d'un joint, sont reliées entre 5 Caractéristiques requises
elles par simple ou double recouvrement (agrafage simple ou
double). La flexibilité est obtenue par coulissement des spires Les conditions générales des essais et les véri
...
