ISO 17892-2:2014
(Main)Geotechnical investigation and testing — Laboratory testing of soil — Part 2: Determination of bulk density
Geotechnical investigation and testing — Laboratory testing of soil — Part 2: Determination of bulk density
ISO 17892-2:2014 specifies three methods for the determination of the bulk density of soils, comprising: a) linear measurement method; b) immersion in fluid method; c) fluid displacement method. ISO 17892-2:2014 is applicable to the laboratory determination of the bulk density of soil within the scope of geotechnical investigations. The linear measurement method is suitable for the determination of the bulk density of a specimen of soil of regular shape, including specimens prepared for other tests. The specimens used are either rectangular prisms or cylinders with circular cross sections. The immersion in fluid method covers the determination of the bulk density of a specimen of natural or compacted soil by measuring its mass in air and its apparent mass when suspended in fluid. The method may be used when lumps of material of suitable size can be obtained. The fluid displacement method covers the determination of the bulk density of a specimen of soil by measuring its mass in air and the mass of fluid displaced by immersion. The method may be used when lumps of material of suitable size can be obtained. If the immersion in fluid method or fluid displacement method is used, and if the fluid is likely to penetrate into the specimen (eg water) the specimen should be coated before testing to prevent fluid penetration. The bulk density of a soil is useful in the determination of the in situ overburden stress as a function of depth. If required, the dry density of a specimen may be calculated from the bulk density and the water content, if known.
Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Partie 2: Détermination de la masse volumique d'un sol fin
Le présent document décrit trois méthodes pour déterminer la masse volumique des sols: a) méthode par mesurage des dimensions géométriques; b) méthode par immersion dans un fluide (pesée hydrostatique); c) méthode par déplacement d'un fluide. La présente Norme internationale s'applique à la détermination en laboratoire de la densité apparente du sol dans le cadre des études géotechniques. La méthode par mesurage des dimensions géométriques convient pour la détermination de la masse volumique d'une éprouvette de sol de forme régulière, y compris pour des éprouvettes préparées pour d'autres essais. Les éprouvettes utilisées sont en forme de prisme de section transversale rectangulaire ou circulaire. La méthode d'immersion dans un fluide couvre la détermination de la densité apparente d'un échantillon de sol naturel ou compacté en mesurant sa masse dans l'air et sa masse apparente lorsqu'il est en suspension dans un fluide. La méthode peut être utilisée lorsqu'il est possible d'obtenir des grumeaux de matériau de taille appropriée. La méthode par déplacement d'un fluide permet la détermination de la masse volumique d'une éprouvette de sol par mesurage de sa masse dans l'air et de la masse de fluide déplacé par l'immersion. Cette méthode peut être utilisée lorsqu'il est possible d'obtenir des blocs de matériau de dimension appropriée. Si la méthode d'immersion dans un fluide ou la méthode par déplacement d'un fluide est utilisée, et si le fluide est susceptible de pénétrer dans l'échantillon (par exemple de l'eau), l'échantillon doit être revêtu avant l'essai pour empêcher la pénétration du fluide. La masse volumique apparente d'un sol est utile pour la détermination de la contrainte de morts-terrains in situ en fonction de la profondeur. Si nécessaire, la masse volumique à sec d'un échantillon peut être calculée à partir de la masse volumique apparente et de la teneur en eau, si elle est connue. NOTE Le présent document est conforme aux exigences relatives à la détermination de la masse volumique des sols dans le cadre de la reconnaissance et des essais géotechniques, spécifiées dans l'EN 1997‑1 et l'EN 1997‑2.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 17892-2
First edition
2014-12-01
Geotechnical investigation and
testing — Laboratory testing of soil —
Part 2:
Determination of bulk density
Reconnaissance et essais géotechniques — Essais de laboratoire
sur les sols —
Partie 2: Détermination de la masse volumique
Reference number
ISO 17892-2:2014(E)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 17892-2:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17892-2:2014(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Equipment . 2
4.1 Linear measurement method . 2
4.2 Immersion in fluid method. 2
4.3 Fluid displacement method . 2
5 Test procedure . 3
5.1 Linear measurement method . 3
5.1.1 General. 3
5.1.2 Specimen from block sample . 3
5.1.3 Specimen from sample tube. 3
5.1.4 Cylindrical specimen of smaller diameter than the sample tube . 4
5.1.5 Measurements . 4
5.2 Immersion in fluid method. 4
5.2.1 Equipment preparation . 4
5.2.2 Specimen preparation and measurements . 5
5.3 Fluid displacement method . 6
5.3.1 Equipment preparation . 6
5.3.2 Specimen preparation and measurements . 7
6 Test results . 8
6.1 Volume . 8
6.1.1 Linear Method . 8
6.1.2 Immersion in fluid method . 9
6.1.3 Fluid displacement method . 9
6.2 Bulk density . 9
6.3 Dry density .10
7 Test report .10
Annex A (normative) Calibration, maintenance and checks .11
Annex B (informative) Explanations .13
Bibliography .14
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17892-2:2014(E)

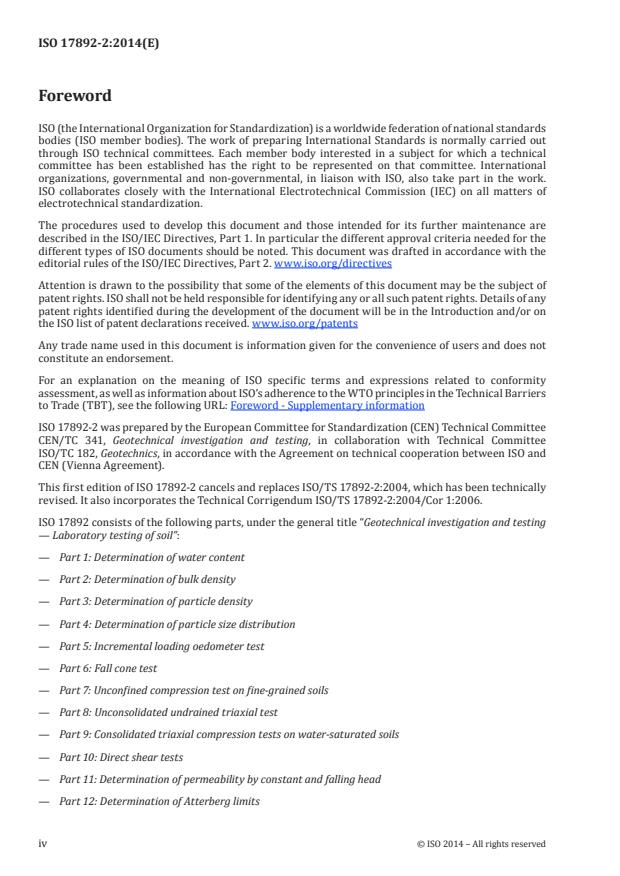

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT), see the following URL: Foreword - Supplementary information
ISO 17892-2 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 341, Geotechnical investigation and testing, in collaboration with Technical Committee
ISO/TC 182, Geotechnics, in accordance with the Agreement on technical cooperation between ISO and
CEN (Vienna Agreement).
This first edition of ISO 17892-2 cancels and replaces ISO/TS 17892-2:2004, which has been technically
revised. It also incorporates the Technical Corrigendum ISO/TS 17892-2:2004/Cor 1:2006.
ISO 17892 consists of the following parts, under the general title “Geotechnical investigation and testing
— Laboratory testing of soil”:
— Part 1: Determination of water content
— Part 2: Determination of bulk density
— Part 3: Determination of particle density
— Part 4: Determination of particle size distribution
— Part 5: Incremental loading oedometer test
— Part 6: Fall cone test
— Part 7: Unconfined compression test on fine-grained soils
— Part 8: Unconsolidated undrained triaxial test
— Part 9: Consolidated triaxial compression tests on water-saturated soils
— Part 10: Direct shear tests
— Part 11: Determination of permeability by constant and falling head
— Part 12: Determination of Atterberg limits
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 17892-2:2014(E)
Introduction
This document covers areas in the international field of geotechnical engineering never previously
standardised internationally. It is intended that this document presents broad good practice throughout
the world and significant differences with national documents is not anticipated. It is based on
international practice (see Reference [1]).
© ISO 2014 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 17892-2:2014(E)
Geotechnical investigation and testing — Laboratory
testing of soil —
Part 2:
Determination of bulk density
1 Scope
This International Standard specifies three methods for the determination of the bulk density of
soils, comprising:
a) linear measurement method;
b) immersion in fluid method;
c) fluid displacement method.
This International Standard is applicable to the laboratory determination of the bulk density of soil
within the scope of geotechnical investigations.
The linear measurement method is suitable for the determination of the bulk density of a specimen
of soil of regular shape, including specimens prepared for other tests. The specimens used are either
rectangular prisms or cylinders with circular cross sections.
The immersion in fluid method covers the determination of the bulk density of a specimen of natural or
compacted soil by measuring its mass in air and its apparent mass when suspended in fluid. The method
may be used when lumps of material of suitable size can be obtained.
The fluid displacement method covers the determination of the bulk density of a specimen of soil by
measuring its mass in air and the mass of fluid displaced by immersion. The method may be used when
lumps of material of suitable size can be obtained.
If the immersion in fluid method or fluid displacement method is used, and if the fluid is likely to penetrate
into the specimen (eg water) the specimen should be coated before testing to prevent fluid penetration.
The bulk density of a soil is useful in the determination of the in situ overburden stress as a function of depth.
If required, the dry density of a specimen may be calculated from the bulk density and the water
content, if known.
NOTE This International Standard fulfils the requirements of the determination of the bulk density of soils
for geotechnical investigation and testing in accordance with EN 1997–1 and EN 1997–2.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 17892-1, Geotechnical investigation and testing — Laboratory testing of soil — Part 1: Determination
of water content
ISO 14688-1, Geotechnical investigation and testing — Identification and classification of soil — Part 1:
Identification and description
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 17892-2:2014(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
bulk density
ρ
mass of soil per unit volume of the material, including any water or gas it contains
3.2
dry density
ρ
d
mass of oven-dried soil per unit volume of the material
4 Equipment
4.1 Linear measurement method
The following items are necessary for the linear measurement method:
4.1.1 Cutting and trimming tools (e.g. a sharp knife, wire saw, spatula, cutting ring, soil lathe).
4.1.2 Steel straight edge, with a maximum deviation from straight of 0,1 % of its length.
4.1.3 Try-square or a jig (e.g. a mitre box) or split mould, to ensure that flatness shall be accurate to
within 0,5 % of each dimension and that right-angles are within 0,5° of true.
4.1.4 Callipers, either analogue or digital, readable to 0,1 mm or 0,1 % of the measured length,
whichever value is the greater.
4.1.5 Balance, accurate to 0,01 g or 0,1 % of the weighed mass, whichever value is the greater.
4.2 Immersion in fluid method
The following items are necessary for the immersion measurement method:
4.2.1 Container of a suitable size.
4.2.2 Balance, accurate to 0,01 g or 0,1 % of the weighed mass, whichever is the greater.
4.2.3 Thermometer or temperature measuring device, accurate to 1°C.
4.2.4 Cradle and supporting frame, similar in principle to that shown in Figure 1 which, with the
frame attached to the scoop or platform of the balance, can support the cradle below the balance.
4.2.5 Materials: modelling clay or putty and a suitable coating, to prevent fluid penetration (if used,
e.g. paraffin wax).
4.2.6 Equipment for melting wax (if used), preferably electrically heated and thermostatically controlled.
4.3 Fluid displacement method
The following items are necessary for the fluid displacement method:
2 © ISO 2014 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 17892-2:2014(E)
4.3.1 Rigid container with a siphon tube. The container shall be large enough to accommodate
the specimen.
4.3.2 Container, to collect the fluid siphoning over from the specimen container.
4.3.3 Balance, accurate to 0,01 g or 0,1 % of the weighed mass, whichever value is the greater.
4.3.4 Thermometer or temperature measuring device, accurate to 1°C.
4.3.5 Materials: modelling clay or putty and a suitable coating, to prevent fluid penetration (if used,
e.g. paraffin wax).
4.3.6 Equipment for melting wax (if used), preferably electrically heated and thermostatically controlled.
Alternatively, the equipment described in 4.2 can be used. In such case, a correction for the uplift for the
cradle shall be included in the calculations.
5 Test procedure
3
Test specimens should be at least 50 cm in volume, and preferably significantly larger.
NOTE If smaller specimens are tested they may be less representative of the material as a whole and the
result may not be as accurate as suggested by the reported value.
5.1 Linear measurement method
5.1.1 General
The principle of the method is to weigh a specimen of known volume. Three procedures are specified
for preparing the specimen. Other methods are also accepted if they provide representative specimens
of regular shape.
5.1.2 Specimen from block sample
5.1.2.1 At least 10 mm from the outside face of the block sample shall be cut away and an approximately
rectangular prism of soil slightly larger than the final dimensions of the specimen shall be formed. If the
specimen is to be used for some other test, its shape and dimensions shall also be appropriate for that test.
5.1.2.2 For a rectangular prism specimen the faces shall be made plane and parallel by careful trimming
and checking with a straight edge and try-square or other jig. The other four faces of the prism shall be
trimmed so that they are mutually perpendicular and at right angles to the end faces.
5.1.2.3 For a cylindrical specimen the specimen shall be placed in a soil lathe and the excess soil
removed with vertical cuts in thin layers. The specimen shall be rotated between each cut until a cylindrical
specimen is produced. The specimen shall not be trimmed while it is being rotated. After trimming, the
specimen shall be removed from the lathe. It shall be cut to the required length and the ends shall be made
plane and normal to the specimen axis.
5.1.3 Specimen from sample tube
5.1.3.1 If the specimen is likely to deform on removal from the tube, its volume should be determined
by measurement according to 5.1.5.4.
© ISO 2014 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 17892-2:2014(E)
5.1.3.2 For samples that are extruded from a sample tube, measurements can be made directly on the
sample. Remove the caps, wax or other sealing material from each end of the sample tube. Extrude the
sample and trim surplus soil from the ends of the specimen until flat and perpendicular to the specimen
axis. The measurements should
...
NORME ISO
INTERNATIONALE 17892-2
Première édition
2014-12-01
Reconnaissance et essais
géotechniques — Essais de laboratoire
sur les sols —
Partie 2:
Détermination de la masse volumique
d'un sol fin
Geotechnical investigation and testing — Laboratory testing of soil —
Part 2: Determination of bulk density
Numéro de référence
ISO 17892-2:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 17892-2:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 17892-2:2014(F)
Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Appareillage . 2
4.1 Méthode par mesurage des dimensions géométriques . 2
4.2 Méthode par immersion dans un fluide (pesée hydrostatique) . 2
4.3 Méthode par déplacement d'un fluide . 3
5 Mode opératoire d'essai . 3
5.1 Méthode par mesurage des dimensions géométriques . 3
5.1.1 Généralités . 3
5.1.2 Éprouvette issue d'un bloc d'échantillon . 3
5.1.3 Éprouvette extraite du carottier . 4
5.1.4 Éprouvette cylindrique de diamètre inférieur à celui du carottier . 4
5.1.5 Mesurages . 4
5.2 Méthode par immersion dans un fluide (pesée hydrostatique) . 4
5.2.1 Préparation de l'appareillage . 4
5.2.2 Préparation de l'éprouvette et mesurages . 5
5.3 Méthode par déplacement d'un fluide . 6
5.3.1 Préparation de l'appareillage . 6
5.3.2 Préparation de l'éprouvette et mesurages . 7
6 Résultats d'essai . 8
6.1 Volume . 8
6.1.1 Méthode par mesurage des dimensions géométriques . 8
6.1.2 Méthode par immersion dans un fluide (pesée hydrostatique) . 8
6.1.3 Méthode par déplacement d'un fluide . 9
6.2 Masse volumique. 9
6.3 Masse volumique sèche . 9
7 Rapport d'essai .10
Annexe A (normative) Étalonnage, entretien et contrôles .11
Annexe B (informative) Explications .13
Bibliographie .14
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 17892-2:2014(F)

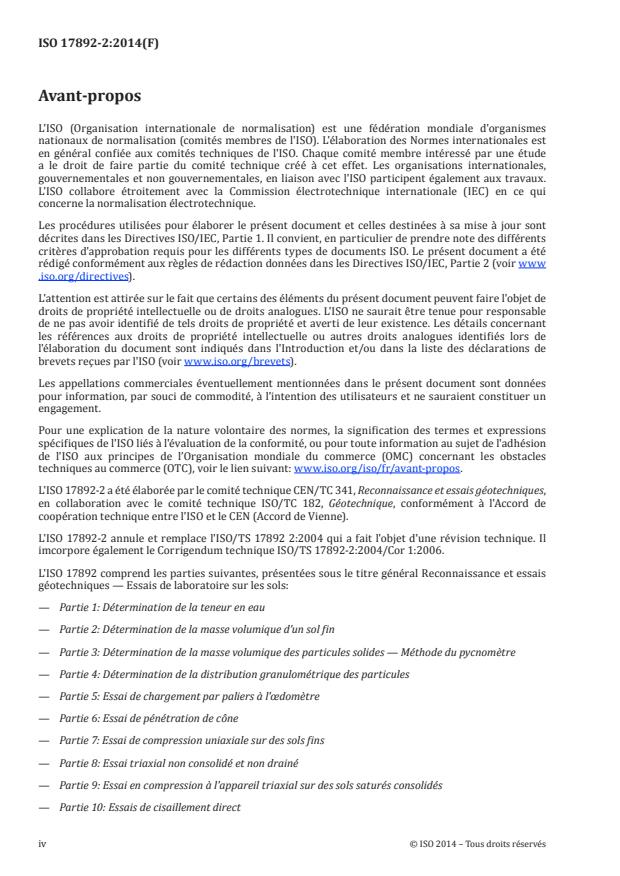

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
L'ISO 17892-2 a été élaborée par le comité technique CEN/TC 341, Reconnaissance et essais géotechniques,
en collaboration avec le comité technique ISO/TC 182, Géotechnique, conformément à l'Accord de
coopération technique entre l'ISO et le CEN (Accord de Vienne).
L'ISO 17892-2 annule et remplace l'ISO/TS 17892 2:2004 qui a fait l'objet d'une révision technique. Il
imcorpore également le Corrigendum technique ISO/TS 17892-2:2004/Cor 1:2006.
L'ISO 17892 comprend les parties suivantes, présentées sous le titre général Reconnaissance et essais
géotechniques — Essais de laboratoire sur les sols:
— Partie 1: Détermination de la teneur en eau
— Partie 2: Détermination de la masse volumique d’un sol fin
— Partie 3: Détermination de la masse volumique des particules solides — Méthode du pycnomètre
— Partie 4: Détermination de la distribution granulométrique des particules
— Partie 5: Essai de chargement par paliers à l'œdomètre
— Partie 6: Essai de pénétration de cône
— Partie 7: Essai de compression uniaxiale sur des sols fins
— Partie 8: Essai triaxial non consolidé et non drainé
— Partie 9: Essai en compression à l'appareil triaxial sur des sols saturés consolidés
— Partie 10: Essais de cisaillement direct
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 17892-2:2014(F)
— Partie 11: Détermination de la perméabilité à charge constante et à charge variable décroissante
— Partie 12: Détermination des limites d'Atterberg
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 17892-2:2014(F)
Introduction
Le présent document couvre des sujets n'ayant jusqu'alors pas été normalisés au niveau international
dans le domaine de la géotechnique. L'objectif du document est de présenter la pratique généralement
appliquée dans le monde entier et il n'est pas prévu de différences significatives avec les documents
nationaux. Il s'appuie sur la pratique internationale (voir [1]).
vi © ISO 2014 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 17892-2:2014(F)
Reconnaissance et essais géotechniques — Essais de
laboratoire sur les sols —
Partie 2:
Détermination de la masse volumique d'un sol fin
1 Domaine d'application
Le présent document décrit trois méthodes pour déterminer la masse volumique des sols:
a) méthode par mesurage des dimensions géométriques;
b) méthode par immersion dans un fluide (pesée hydrostatique);
c) méthode par déplacement d'un fluide.
La présente Norme internationale s'applique à la détermination en laboratoire de la densité apparente
du sol dans le cadre des études géotechniques.
La méthode par mesurage des dimensions géométriques convient pour la détermination de la masse
volumique d'une éprouvette de sol de forme régulière, y compris pour des éprouvettes préparées pour
d'autres essais. Les éprouvettes utilisées sont en forme de prisme de section transversale rectangulaire
ou circulaire.
La méthode d'immersion dans un fluide couvre la détermination de la densité apparente d'un
échantillon de sol naturel ou compacté en mesurant sa masse dans l'air et sa masse apparente lorsqu'il
est en suspension dans un fluide. La méthode peut être utilisée lorsqu'il est possible d'obtenir des
grumeaux de matériau de taille appropriée.
La méthode par déplacement d'un fluide permet la détermination de la masse volumique d'une
éprouvette de sol par mesurage de sa masse dans l'air et de la masse de fluide déplacé par l'immersion.
Cette méthode peut être utilisée lorsqu'il est possible d'obtenir des blocs de matériau de dimension
appropriée.
Si la méthode d'immersion dans un fluide ou la méthode par déplacement d'un fluide est utilisée, et si le
fluide est susceptible de pénétrer dans l'échantillon (par exemple de l'eau), l'échantillon doit être revêtu
avant l'essai pour empêcher la pénétration du fluide.
La masse volumique apparente d'un sol est utile pour la détermination de la contrainte de morts-
terrains in situ en fonction de la profondeur.
Si nécessaire, la masse volumique à sec d'un échantillon peut être calculée à partir de la masse
volumique apparente et de la teneur en eau, si elle est connue.
NOTE Le présent document est conforme aux exigences relatives à la détermination de la masse volumique
des sols dans le cadre de la reconnaissance et des essais géotechniques, spécifiées dans l'EN 1997-1 et l'EN 1997-2.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 17892-2:2014(F)
ISO 17892-1, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Détermination
de la teneur en eau
ISO 14688-1, Reconnaissance et essais géotechniques — Dénomination, description et classification des
sols — Partie 1: dénomination et description
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
masse volumique apparente
ρ
masse d'un sol par unité de volume, y compris l'eau ou le gaz contenu
3.2
masse volumique sèche
ρ
d
masse par unité de volume d'un sol séché à l'étuve
4 Appareillage
4.1 Méthode par mesurage des dimensions géométriques
La méthode par mesurage des dimensions géométriques nécessite les éléments suivants:
— outils de découpage et de taillage (par exemple couteau affûté, fil à découper, spatule, emporte-
pièce, touret);
— règle à araser en acier, avec une déviation linéaire maximale de 0,1 % de sa longueur;
— équerre de précision ou gabarit (par ex. boîte à onglets) ou moule fendu pour garantir que l'exactitude
de la planéité reste à 0,5 % de chaque dimension et que les angles soient droits à 0,5° près;
— pieds à coulisse, analogiques ou numériques, permettant une précision de lecture à 0,02 mm ou
0,1 % de la longueur mesurée, selon la plus grande des deux valeurs;
— balance, précise à 0,01 g ou 0,1 % de la masse pesée, selon la plus grande des deux valeurs.
4.2 Méthode par immersion dans un fluide (pesée hydrostatique)
La méthode par pesée hydrostatique nécessite les éléments suivants:
— récipient de dimension appropriée;
— balance, précise à 0,01 g ou 0,1 % de la masse pesée, selon la plus grande des deux valeurs;
— thermomètre ou appareil de mesure de la température, précis jusqu'à 1°C.
— panier et étrier du type de ceux représentés à la Figure 1; l'étrier auquel est accroché le panier est
suspendu au bras ou au plateau de la balance;
— équipement pour faire fondre la paraffine, de préférence chauffé par électricité et commandé par
thermostat;
— matériaux: pâte à modeler ou mastic et paraffine.
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 17892-2:2014(F)
4.3 Méthode par déplacement d'un fluide
La méthode par déplacement d'un fluide nécessite les éléments suivants:
— récipient rigide doté d'un siphon. Le récipient doit être suffisamment grand pour contenir
l'éprouvette;
— récipient permettant de collecter le fluide siphonné du récipient contenant l'éprouvette;
— balance, précise à 0,01 g ou 0,1 % de la masse pesée, selon la plus grande des deux valeurs;
— thermomètre ou appareil de mesure de la température, précis jusqu'à 1°C.
— matériaux: pâte à modeler ou mastic et paraffine.
— équipement pour faire fondre la paraffine, de préférence chauffé par électricité et commandé par
thermostat;
L'appareillage décrit en 4.2 peut également être utilisé. Dans ce cas, une correction de calcul doit être
appliquée pour prendre en compte la force due à la poussée d'Archimède s'exerçant sur le panier.
5 Mode opératoire d'essai
Les éprouvettes d'essai doivent avoir un volume d'au moins 50 cm3 et, de préférence, être nettement
plus grands.
NOTE Si des éprouvettes plus petites sont soumises à essai, elles peuvent être moins représentatives du
matériau dans son ensemble et le résultat peut ne pas être aussi précis que le suggère la valeur rapportée.
5.1 Méthode par mesurage des dimensions géométriques
5.1.1 Généralités
Le principe de la méthode est de peser une éprouvette de volume connu. Trois modes opératoires
sont spécifiés pour la préparation de l'éprouvette. D'autres méthodes sont également possibles si elles
permettent d'obtenir des éprouvettes non remaniées de forme régulière.
5.1.2 Éprouvette issue d'un bloc d'échantillon
5.1.2.1 Découper à au moins 10 mm de la surface extérieure du bloc et tailler un prisme quasi
rectangulaire de sol, dont les dimensions sont légèrement supérieures aux dimensions finales de
l'éprouvette. Si l'éprouvette doit être utilisée pour d'autres essais, sa forme et ses dimensions doivent
également être appropriées pour ces essais.
5.1.2.2 Pour une éprouvette parallélépipédique rectangle, rendre planes et parallèles les extrémités du
prisme en procédant à un taillage minutieux et une vérification au moyen d'une règle à araser et d'une
équerre de précision ou d'un autre gabarit sur une plaque de verre. Tailler les quatre autres faces du
prisme de sorte qu'elles soient perpendiculaires deux à deux et orthogonales aux bases.
5.1.2.3 Pour une éprouvette cylindrique, placer celle-ci dans un touret et tailler l'excès de sol par fines
couches. Faire tourner l'éprouvette après chaque découpe jusqu'à obtention d'une forme cylindrique.
Ne pas tailler l'éprouvette pendant le mouvement de rotation. Une fois le taillage terminé, retirer
l'éprouvette du touret. Découper à la longueur voulue et rectifier les extrémités pour les rendre planes et
orthogonales à l'axe de l'éprouvette.
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 17892-2:2014(F)
5.1.3 Éprouvette extraite du carottier
5.1.3.1 Si l'éprouvette est susceptible de se déformer lors de l'extraction du carottier, il convient de
déterminer son volume conformément aux mesurages spécifiés en 5.1.5.4.
5.1.3.2 Pour les échantillons extraits d'un carottier, les mesures peuvent être réalisées directement sur
l'échantillon. Retirer les couvercles, la paraffine ou tout autre matériau d'étanchéité se trouvant à chaque
extrémité du carottier. Extraire l'échantillon et tailler l'excédent de sol aux extrémités de l'éprouvette
jusqu'à ce que celles-ci soient planes et orthogonales à l'axe de l'éprouvette. Il convient de prendre les
mesures aussi rapidement que possible sur l'échantillon extrait.
5.1.4 Éprouvette cylindrique de diamètre inférieur à celui du carottier
L'échantillon du carottier peut être expulsé du tube de prélèvement au travers d'un outil de carottage
cylindrique ou bien l'outil de carottage cylindrique peut être foncé dans l'échantillon. Enfoncer
progressivement le carottier ou l'outil de carottage dans le sol à vitesse constante. Tailler les extrémités
de l'épro
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
