INTERNATIONAL IS0
STANDARD 4672
Third edition
1997-03-01
Rubber and plastics hoses - Sub-ambient
temperature flexibility tests
Tuyaux en caoutchouc et en plastique - Essais de souplesse 2
tempka ture infkieure 2 I’ambian te
Reference number
I SO 4672: 1997(E)
---------------------- Page: 1 ----------------------
IS0 4672: 1997(E)

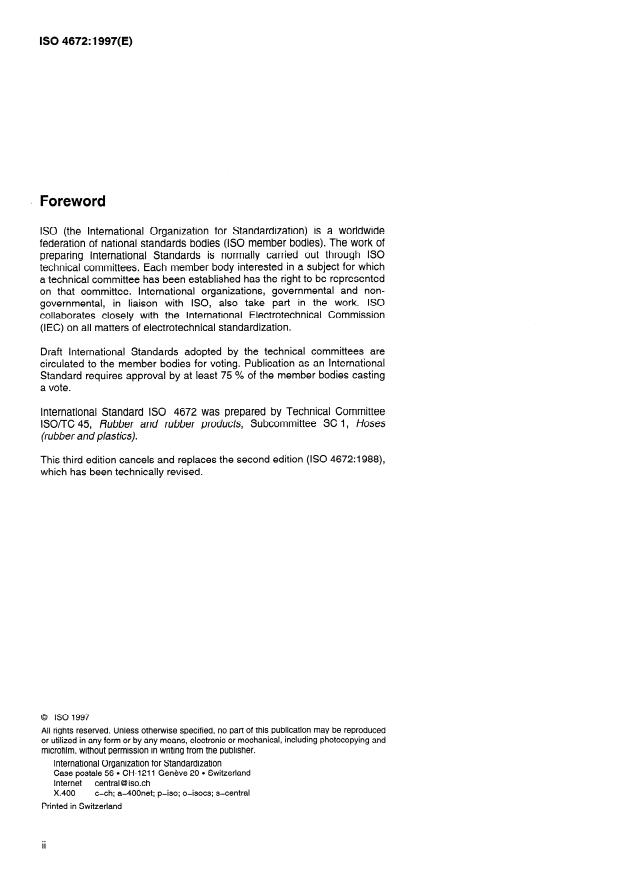

_ Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 4672 was prepared by Technical Committee
ISO/lC 45, Rubber and rubber products, Subcommittee SC 1, Hoses
(rubber and plastics).
This third edition cancels and replaces the second edition (IS0 4672:1988),
which has been technically revised.
0 IS0 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
II
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD @ IS0 IS0 4672: 1997(E)
Rubber and plastics hoses - Sub-ambient temperature
flexibility tests
1 Scope
This International Standard specifies two methods for assessing whether a rubber or plastics
hose retains adequate flexibility at sub-ambient temperatures.
Method A is applicable to non-collapsible hose with a nominal bore up to and including 25.
It measures the increase in stiffness compared to the flexibility at a standard laboratory
temperature.
Method B is a simpler, qualitative method suitable for control testing and is applicable to hose
with a nominal bore up to and including 100.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute
provisions of this International Standard. At the time of publication, the editions indicated were
valid. All standards are subject to revision, and parties to agreements based on this
International Standard are encouraged to investigate the possibility of applying the most recent
editions of the standards indicated below.
Members of IEC and IS0 maintain registers of
currently valid International Standards.
IS0 47 1 : 1995 Rubber - Temperatures, humidities and times for conditioning and testing.
IS0 1402 : 1994 Rubber and plastics hoses and hose assemblies - Hydrostatic testing.
IS0 3383 : 1985 Rubber - General directions for achieving elevated or subnormal temperatures
for test purposes.
3 Method A - Sub-ambient temperature stiffness test
31 . Annaratus (see figure 1)
3.1.1 Torque wheel, having a diameter equal to twice the minimum bend radius specified for
the hose, provided with equipment for holding the hose tangential to the wheel, a suitable device
to bend the hose around the wheel, and a strain gauge and graphical recorder to measure the
torque with an accuracy of + 3 %. If the minimum bend radius is not specified the torque
wheel shall have a diameter equal to 12 times the nominal bore of the hose.
1
---------------------- Page: 3 ----------------------
IS0 4672: 1997(E)

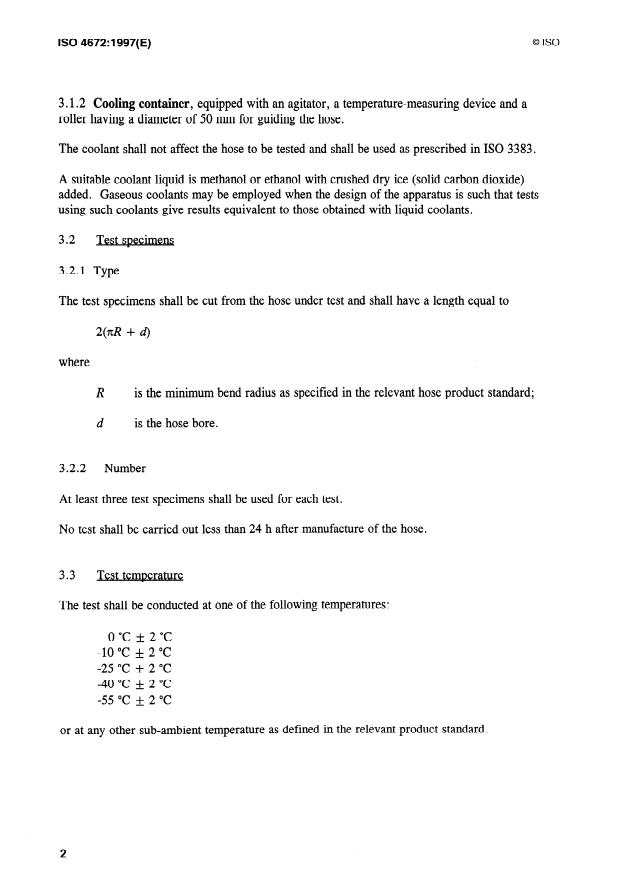

3.1.2 Cooling container, equipped with an agitator, a temperature-measuring device and a
roller having a diameter of 50 mm for guiding the hose.
The coolant shall not affect the hose to be tested and shall be used as prescribed in IS0 3383.
A suitable coolant liquid is methanol or ethanol with crushed dry ice (solid carbon dioxide)
added. Gaseous coolants may be employed when the design of the apparatus is such that tests
using such coolants give results equivalent to those obtained with liquid coolants.
.
.
32 st specimens
3.2.1 Type
The test specimens shall be cut from the hose under test and shall have a length equal to
2(7cR + d)
where
is the minimum bend radius as specified in the relevant hose product standard;
R
d is the hose bore.
3.2.2 Number
At least three test specimens shall be used for each test.
No test shall be carried out less than 24 h after manufacture of the hose.
33 . st temnerature
The test shall be conducted at one of the following temperatures:
+ 2 “C
0 “C
“C
-10 “C + 2
-25 “C + 2 “C
“C
-40 “C I 2
-55 “C T 2 “C
-
or at any other sub-ambient temperature as defined in the relevant product standard.
2
---------------------- Page: 4 ----------------------
@ IS0
IS0 4672: 1997(E)
...
NORME
ISO
INTERNATIONALE
4672
Troisième édition
1997-03-01
Tuyaux en caoutchouc et en plastique -
Essais de souplesse à température
inférieure à l’ambiante
Rubber and plastics hoses - Sub-ambient tempera ture flexibility tests
Numéro de référence
ISO 4672: 1997(F)
---------------------- Page: 1 ----------------------
ISO 4672: 1997(F)

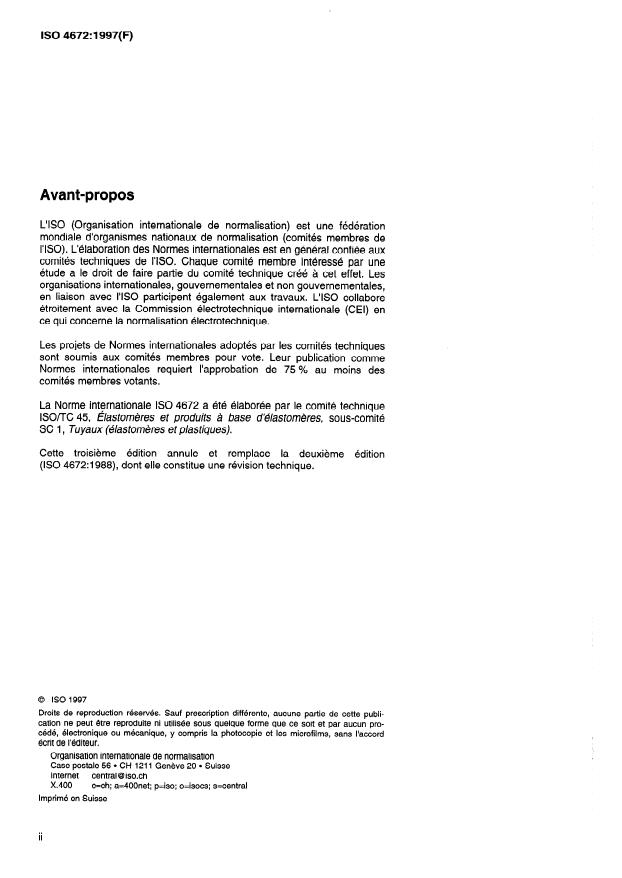

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 4672 a été élaborée par le comité technique
ISO/TC 45, Élastomères et produits à base d’élastomères, sous-comité
SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition
(ISO 4672:1988), dont elle constitue une révision technique.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE @ ISO ISO 4672: 1997(F)
Tuyaux en caoutchouc et en plastique - Essais de souplesse à
4’
température inférieure à l’ambiante
1 Domaine d’application
La présente norme internationale spécifie deux méthodes pour vérifier si un tuyaux en
caoutchouc ou en plastique consewe une souplesse suffisante à des températures inférieures à
l’ambiante.
La méthode A est applicable aux tuyaux non aplatissables dont le diamètre nominal va jusqu’à 25.
Elle mesure l’accroissement de rigidité par rapport à la flexibilité du tuyau à température normale
de laboratoire.
La méthode B est un essai qualitatif plus simple destiné aux essais de contrôle et est applicable
aux tuyaux dont le diamètre nominal va jusqu’à et y compris 100.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes indiquées ci-après.
- Les membres de la CEI et de I’ISO possèdent le registre des normes -internationales en-vigueur à
un moment donné.
ISO 47l:i 995, Caoutchouc - Températures, humidités et durées normales pour le conditionnement et
l’essai des éprouvettes.
ISO 1402:1994, Tuyaux et flexibles en caoutchouc et en plastique - Essais hydrostatiques.
ISO 3383:1985, Caoutchouc - Directives générales pour l’obtention de températures élevées ou de
températures inférieures à la température normale lors des essais.
3 Méthode A : Essai de rigidité à température inférieure à l’ambiante
3.1 Appareillage (voir figure 1)
3.1.1 Poulie d’application du couple, ayant un diamètre égal à deux fois le rayon de courbure
minimal spécifié pour le tuyau équipée d’un dispositif pour maintenir le tuyau tangentiel, à la
poulie d’un appareil approprié destiné à courber le tuyau autour de la poulie ainsi que d’un
dispositif de mesurage de la déformation et d’un enregistreur graphique pour mesurer le couple
avec une précision de k 3 %. Si le rayon de courbure minimal n’est pas spécifié, la poulie
d’application du couple doit avoir un diamètre égal à 12 fois le diamètre nominal du tuyau.
3.1.2 Récipient de refroidissement, équipé d’un agitateur, d’un dispositif de mesurage de la
température et d’un galet, ayant un diamètre de 50 mm, destiné à guider le tuyau.
Le réfrigérant ne doit pas affecter le tuyau soumis à l’essai et doit être utilisé comme spécifié
dans I’ISO 3383.
1
---------------------- Page: 3 ----------------------
ISO 4672: 1997(F) @ ISO

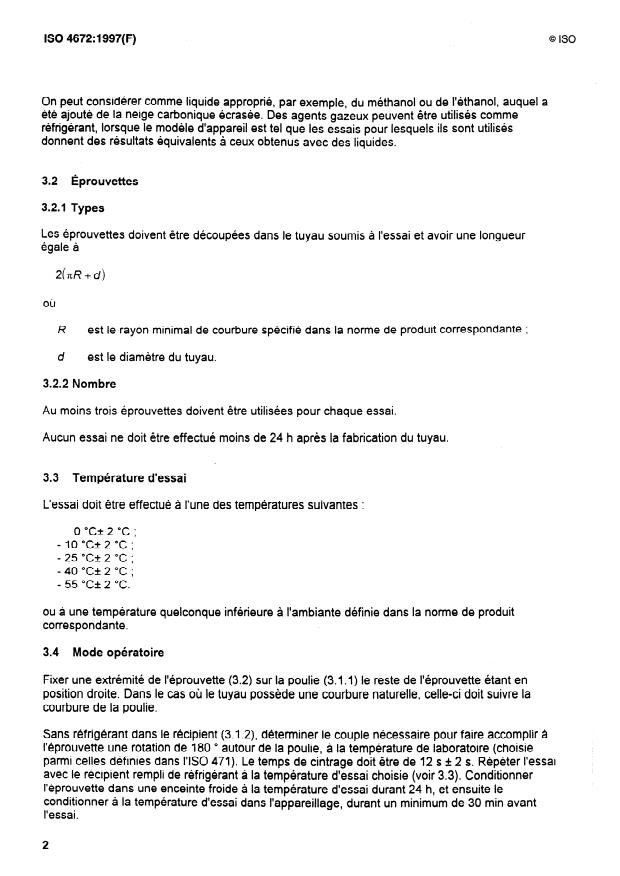

On peut considérer comme liquide approprié, par exemple, du méthanol ou de I’éthanol, auquel a
été ajouté de la neige carbonique écrasée. Des agents gazeux peuvent être utilisés comme
réfrigérant, lorsque le modèle d’appareil est tel que les essais pour lesquels ils sont utilisés
donnent des résultats équivalents à ceux obtenus avec des liquides.
3.2 Éprouvettes
3.2.1 Types
Les éprouvettes doivent être découpées dans le tuyau soumis à l’essai et avoir une longueur
égale à
2(7tR + d)
où
R est le rayon minimal de courbure spécifié dans la norme de produit correspondante ;
d
est le diamètre du tuyau.
3.2.2 Nombre
Au moins trois éprouvettes doivent être utilisées pour chaque essai.
Aucun essai ne doit être effectué moins de 24 h après la fabrication du tuyau
3.3 Température d’essai
L’essai doit être effectué à l’une des températures suivantes :
0 “Ci 2 “C ;
- 10 OC*2 “C;
- 2
...
NORME
ISO
INTERNATIONALE
4672
Troisième édition
1997-03-01
Tuyaux en caoutchouc et en plastique -
Essais de souplesse à température
inférieure à l’ambiante
Rubber and plastics hoses - Sub-ambient tempera ture flexibility tests
Numéro de référence
ISO 4672: 1997(F)
---------------------- Page: 1 ----------------------
ISO 4672: 1997(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 4672 a été élaborée par le comité technique
ISO/TC 45, Élastomères et produits à base d’élastomères, sous-comité
SC 1, Tuyaux (élastomères et plastiques).
Cette troisième édition annule et remplace la deuxième édition
(ISO 4672:1988), dont elle constitue une révision technique.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE @ ISO ISO 4672: 1997(F)
Tuyaux en caoutchouc et en plastique - Essais de souplesse à
4’
température inférieure à l’ambiante
1 Domaine d’application
La présente norme internationale spécifie deux méthodes pour vérifier si un tuyaux en
caoutchouc ou en plastique consewe une souplesse suffisante à des températures inférieures à
l’ambiante.
La méthode A est applicable aux tuyaux non aplatissables dont le diamètre nominal va jusqu’à 25.
Elle mesure l’accroissement de rigidité par rapport à la flexibilité du tuyau à température normale
de laboratoire.
La méthode B est un essai qualitatif plus simple destiné aux essais de contrôle et est applicable
aux tuyaux dont le diamètre nominal va jusqu’à et y compris 100.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes indiquées ci-après.
- Les membres de la CEI et de I’ISO possèdent le registre des normes -internationales en-vigueur à
un moment donné.
ISO 47l:i 995, Caoutchouc - Températures, humidités et durées normales pour le conditionnement et
l’essai des éprouvettes.
ISO 1402:1994, Tuyaux et flexibles en caoutchouc et en plastique - Essais hydrostatiques.
ISO 3383:1985, Caoutchouc - Directives générales pour l’obtention de températures élevées ou de
températures inférieures à la température normale lors des essais.
3 Méthode A : Essai de rigidité à température inférieure à l’ambiante
3.1 Appareillage (voir figure 1)
3.1.1 Poulie d’application du couple, ayant un diamètre égal à deux fois le rayon de courbure
minimal spécifié pour le tuyau équipée d’un dispositif pour maintenir le tuyau tangentiel, à la
poulie d’un appareil approprié destiné à courber le tuyau autour de la poulie ainsi que d’un
dispositif de mesurage de la déformation et d’un enregistreur graphique pour mesurer le couple
avec une précision de k 3 %. Si le rayon de courbure minimal n’est pas spécifié, la poulie
d’application du couple doit avoir un diamètre égal à 12 fois le diamètre nominal du tuyau.
3.1.2 Récipient de refroidissement, équipé d’un agitateur, d’un dispositif de mesurage de la
température et d’un galet, ayant un diamètre de 50 mm, destiné à guider le tuyau.
Le réfrigérant ne doit pas affecter le tuyau soumis à l’essai et doit être utilisé comme spécifié
dans I’ISO 3383.
1
---------------------- Page: 3 ----------------------
ISO 4672: 1997(F) @ ISO
On peut considérer comme liquide approprié, par exemple, du méthanol ou de I’éthanol, auquel a
été ajouté de la neige carbonique écrasée. Des agents gazeux peuvent être utilisés comme
réfrigérant, lorsque le modèle d’appareil est tel que les essais pour lesquels ils sont utilisés
donnent des résultats équivalents à ceux obtenus avec des liquides.
3.2 Éprouvettes
3.2.1 Types
Les éprouvettes doivent être découpées dans le tuyau soumis à l’essai et avoir une longueur
égale à
2(7tR + d)
où
R est le rayon minimal de courbure spécifié dans la norme de produit correspondante ;
d
est le diamètre du tuyau.
3.2.2 Nombre
Au moins trois éprouvettes doivent être utilisées pour chaque essai.
Aucun essai ne doit être effectué moins de 24 h après la fabrication du tuyau
3.3 Température d’essai
L’essai doit être effectué à l’une des températures suivantes :
0 “Ci 2 “C ;
- 10 OC*2 “C;
- 2
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
