ISO 21751:2011
(Main)Plastics pipes and fittings — Decohesion test of electrofusion assemblies — Strip-bend test
Plastics pipes and fittings — Decohesion test of electrofusion assemblies — Strip-bend test
ISO 21751:2011 specifies a strip-bend test method for the evaluation of ductility of the fusion joint interface of assemblies of pipe and electrofusion fittings and saddle fittings intended for the conveyance of fluids. It is applicable to polyolefin assemblies.
Tubes et raccords en matières plastiques — Essai de décohésion des assemblages électrosoudables — Essai de pliage d'une languette
General Information
Standards Content (Sample)
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 21751
Первое издание
2011-04-01
Трубы и фитинги из пластмасс.
Определение стойкости
электросварных соединений к отрыву.
Испытание при изгибе полоски
Plastics pipes and fittings. Decohesion test of electrofusion assemblies.
Strip-bend test
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 21751:2011(R)
©
ISO 2011
---------------------- Page: 1 ----------------------

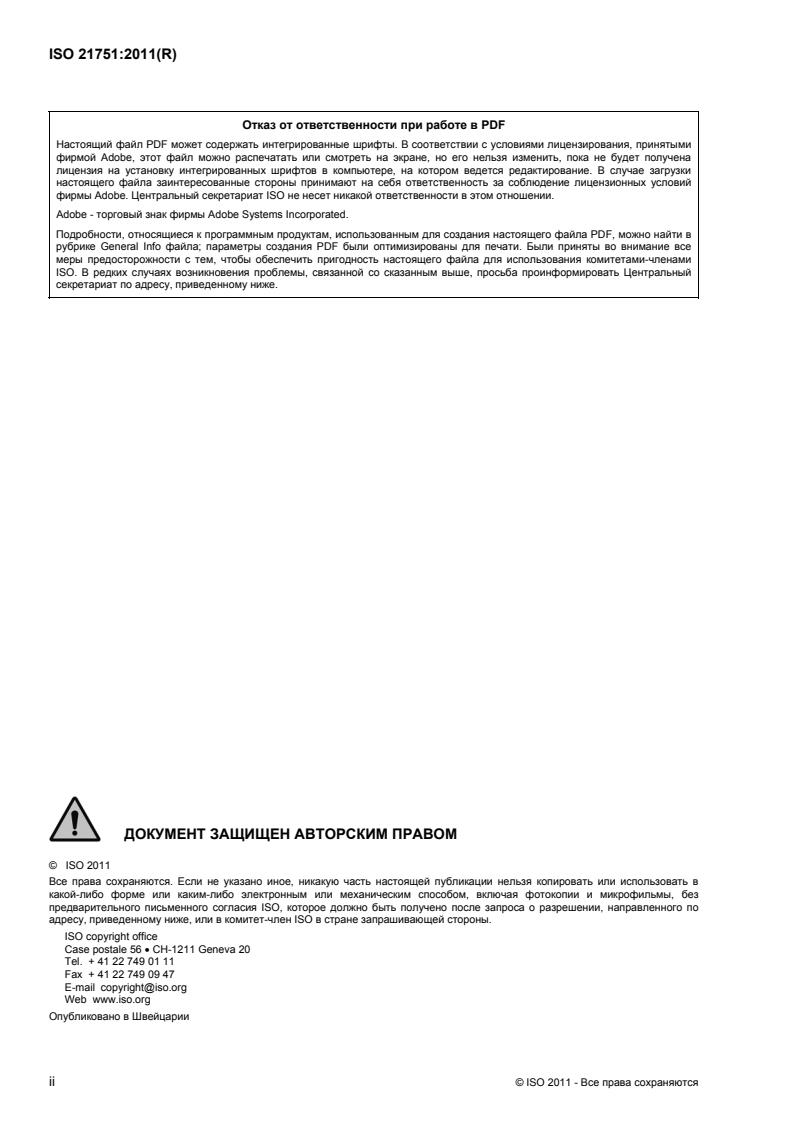

ISO 21751:2011(R)
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на установку интегрированных шрифтов в компьютере, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2011
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2011 - Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 21751:2011(R)
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
Организация ISO не должна нести ответственность за идентификацию какого-либо одного или всех
патентных прав.
ISO 21751 подготовлен Техническим комитетом ISO/TC 138, Пластмассовые трубы, фитинги и
арматура для транспортировки текучих сред, Подкомитетом SC 5, Общие свойства труб,
фитингов и арматуры из пластмасс, а также их комплектующих. Методы испытаний и основные
технические условия.
© ISO 2011 - Все права сохраняются iii
---------------------- Page: 3 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 21751:2011(R)
Трубы и фитинги из пластмасс. Определение стойкости
электросварных соединений к отрыву. Испытание при
изгибе полоски
1 Область применения
Настоящий стандарт устанавливает метод определения стойкости сварных соединений к отрыву при
изгибе полоски, оценивающий прочность соединения между трубой и фитингом или седловым
фитингом с закладными электронагревателями, которые предназначены для транспортирования
текучих сред.
Стандарт применим к соединениям из полиолефинов, полученных электросваркой.
ПРИМЕЧАНИЕ. Целью метода испытания на отрыв полоски от образца соединения при ее изгибе является
экспресс-проверка типа разрушения внутренней поверхности электросварного соединения на пластичность.
2 Нормативные ссылки
Следующие ссылочные нормативные документы являются обязательными для применения настоящего документа.
Для жестких ссылок применяется только цитируемое издание документа. Для плавающих ссылок необходимо
использовать самое последнее издание нормативного ссылочного документа (включая любые изменения).
ISO 11413, Трубы и фитинги из пластмасс. Подготовка испытуемых образцов узлов соединений
между полиэтиленовой (ПЭ) трубой и электросварным фитингом
3 Обозначения
s ширина испытуемой полоски
l длина хрупкого разрушения
L хрупкое разрушение, выраженное в процентах
d
y длина зоны сварки в месте хрупкого разрушения
3 Принцип
Целью испытания является определение типа разрушения электросварного соединения путем
исследования внутренней поверхности отрыва полоски от испытуемого образца, произведенного
посредством ее изгиба вручную с применением соответствующего инструмента. Испытание проводят
при (23 ± 2) °C.
Пластичность поверхности разрушения электросварного соединения характеризуется типом
разрушения в зоне сварки и процентом зоны сварки, в которой имеет место дефект сварки.
ПРИМЕЧАНИЕ Предполагается, что требуемое количество испытуемых образцов (см. 6.2) устанавливается
стандартом или техническими условиями, ссылающимися на настоящий международный стандарт.
© ISO 2011 - Все права сохраняются 1
---------------------- Page: 4 ----------------------
ISO 21751:2011(R)
4 Аппаратура
В аппаратуру должно входить следующее основное оборудование.
5.1 Ленточная пила или аналогичный инструмент, для изготовления испытуемых образцов.
5.2 Тиски на верстаке, с шириной, достаточной для зажима всей длины испытуемой
...
INTERNATIONAL ISO
STANDARD 21751
First edition
2011-04-01
Plastics pipes and fittings — Decohesion
test of electrofusion assemblies — Strip-
bend test
Tubes et raccords en matières plastiques — Essai de décohésion des
assemblages électrosoudables — Essai de pliage d'une languette
Reference number
ISO 21751:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 21751:2011(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 21751:2011(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 21751 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 5, General properties of pipes, fittings and valves of plastic materials and
their accessories — Test methods and basic specifications.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 21751:2011(E)
Plastics pipes and fittings — Decohesion test of electrofusion
assemblies — Strip-bend test
1 Scope
This International Standard specifies a strip-bend test method for the evaluation of ductility of the fusion joint
interface of assemblies of pipe and electrofusion fittings and saddle fittings intended for the conveyance of
fluids.
It is applicable to polyolefin assemblies.
NOTE The aim of the strip-bend test method is to provide a quick check in order to have an indication of the ductility
of the electrofusion interface.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 11413, Plastics pipes and fittings — Preparation of test piece assemblies between a polyethylene (PE)
pipe and an electrofusion fitting
3 Symbols
s width of test strip
l length of brittle fracture
L brittle failure, expressed as a percentage
d
y length of fusion zone at location of brittle fracture
4 Principle
The purpose of the test is to check the failure behaviour of an electrofusion assembly by examination of the
fusion interface of a strip test piece, which is bent manually using an appropriate tool. The test is conducted at
(23 ± 2) °C.
The ductility of the fusion joint interface of the assembly is characterized by the type of failure in the fusion
zone and by the percentage of fusion area in which there is a lack of cohesion.
NOTE It is assumed that the required number of test pieces (see 6.2) is set by the standard or specification making
reference to this International Standard.
© ISO 2011 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 21751:2011(E)
5 Apparatus
The apparatus shall include the following main parts.
5.1 Band-saw or equivalent tool, for preparation of the test pieces.
5.2 Bench vice, with sufficient width to clamp the total length of the fusion zone under test; clamps
undamaged.
5.3 Pliers, with clamp width 10 mm for nominal pipe diameters up to and including 75 mm and clamp width
25 mm for nominal pipe diameters greater than 75 mm; clamps undamaged.
6 Test piece
6.1 Preparation of test pieces
Pipes and fittings shall be jointed according to the manufacturer's instructions and und
...
