ISO 23181:2007
(Main)Hydraulic fluid power — Filter elements — Determination of resistance to flow fatigue using high viscosity fluid
Hydraulic fluid power — Filter elements — Determination of resistance to flow fatigue using high viscosity fluid
ISO 23181:2007 specifies a method for determining the resistance of a hydraulic filter element to flow fatigue when subjected to high viscosity fluid, using a uniformly varying flow rate up to a predetermined terminal differential pressure and a controlled waveform. It establishes a method for verifying the ability of a filter element to withstand the flexing caused by cyclic differential pressures induced by a variable flow rate.
Transmissions hydrauliques — Éléments filtrants — Détermination de la résistance à la fatigue due au débit en utilisant un fluide à haute viscosité
L'ISO 23181:2007 spécifie une méthode de détermination de la résistance d'un élément filtrant hydraulique à la fatigue due au débit, lorsqu'il est soumis à un fluide à haute viscosité en utilisant un débit variant de manière uniforme jusqu'à une pression différentielle finale prédéterminée et une forme d'onde contrôlée. Elle définit une méthode de vérification de la capacité d'un élément filtrant à résister aux déformations dues aux pressions différentielles cycliques provoquées par un débit variable.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 23181
First edition
2007-08-15
Hydraulic fluid power — Filter
elements — Determination of resistance
to flow fatigue using high viscosity fluid
Transmissions hydrauliques — Éléments filtrants — Détermination de la
résistance à la fatigue due au débit en utilisant un fluide à haute
viscosité
Reference number
ISO 23181:2007(E)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 23181:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 23181:2007(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 23181 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 6,
Contamination control.
© ISO 2007 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 23181:2007(E)

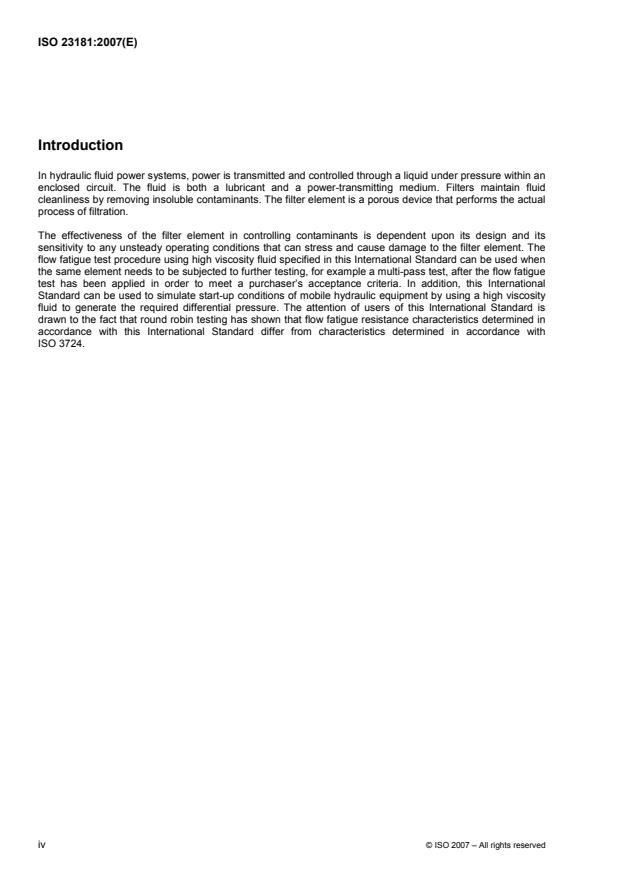

Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit. The fluid is both a lubricant and a power-transmitting medium. Filters maintain fluid
cleanliness by removing insoluble contaminants. The filter element is a porous device that performs the actual
process of filtration.
The effectiveness of the filter element in controlling contaminants is dependent upon its design and its
sensitivity to any unsteady operating conditions that can stress and cause damage to the filter element. The
flow fatigue test procedure using high viscosity fluid specified in this International Standard can be used when
the same element needs to be subjected to further testing, for example a multi-pass test, after the flow fatigue
test has been applied in order to meet a purchaser’s acceptance criteria. In addition, this International
Standard can be used to simulate start-up conditions of mobile hydraulic equipment by using a high viscosity
fluid to generate the required differential pressure. The attention of users of this International Standard is
drawn to the fact that round robin testing has shown that flow fatigue resistance characteristics determined in
accordance with this International Standard differ from characteristics determined in accordance with
ISO 3724.
iv © ISO 2007 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 23181:2007(E)
Hydraulic fluid power — Filter elements — Determination
of resistance to flow fatigue using high viscosity fluid
1 Scope
This International Standard specifies a method for determining the resistance of a hydraulic filter element to
flow fatigue when subjected to high viscosity fluid, using a uniformly varying flow rate up to a predetermined
maximum differential pressure and a controlled waveform.
It establishes a method for verifying the ability of a filter element to withstand the flexing caused by cyclic
differential pressures induced by a variable flow rate.
NOTE See the Introduction of this International Standard for information about its applicability.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1219-1, Fluid power systems and components — Graphic symbols and circuit diagrams — Part 1:
Graphic symbols for conventional use and data-processing applications
ISO 1219-2, Fluid power systems and components — Graphic symbols and circuit diagrams — Part 2: Circuit
diagrams
1)
ISO 2941 , Hydraulic fluid power — Filter elements — Verification of collapse/burst pressure rating
ISO 2942, Hydraulic fluid power — Filter elements — Verification of fabrication integrity and determination of
the first bubble point
ISO 2943, Hydraulic fluid power — Filter elements — Verification of material compatibility with fluids
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 4406, Hydraulic fluid power — Fluids — Method for coding the level of contamination by solid particles
2)
ISO 5598 , Fluid power systems and components — Vocabulary
1) To be published. (Revision of ISO 2941:1974)
2) To be published. (Revision of ISO 5598:1985)
© ISO 2007 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 23181:2007(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
3.1
filter element resistance to flow fatigue
ability of a filter element to resist structural failure due to flexing caused by cyclic system flow rate conditions
3.2
maximum assembly differential pressure
∆p
A
sum of the housing differential pressure and the maximum element differential pressure
3.3
housing differential pressure
∆p
H
differential pressure of the filter housing without an element
3.4
maximum element differential pressure
∆p
E
maximum differential pressure across the filter element designated by the manufacturer as the limit of useful
performance
3.5
high viscosity fluid
2
fluid that is classified by its manufacturer as having a viscosity greater than or equal to 198 mm /s at 40 °C
NOTE This viscosity level is classified as ISO VG 220 in accordance with ISO 3448.
4 Graphic symbols and circuit diagrams
Graphic symbols used in this International Standard are in accordance with ISO 1219-1 and circuit diagrams
in accordance with ISO 1219-2.
5 Test apparatus
5.1 Pressure-sensing and recording instruments, with a frequency response capable of measuring the
full pressure-versus-time curve (see Figure 1).
5.2 Flow fatigue cycle test stand, capable of varying the test flow rate from 0 l/min up to the rated flow
rate (see Figures 1 and 2).
5.3 Test filter housing, capable of ensuring that the fluid cannot bypass the filter element. The filter shall
be capable of being modified to suit this purpose
...
NORME ISO
INTERNATIONALE 23181
Première édition
2007-08-15
Transmissions hydrauliques — Éléments
filtrants — Détermination de la résistance
à la fatigue due au débit en utilisant un
fluide à haute viscosité
Hydraulic fluid power — Filter elements — Determination of resistance
to flow fatigue using high viscosity fluid
Numéro de référence
ISO 23181:2007(F)
©
ISO 2007
---------------------- Page: 1 ----------------------
ISO 23181:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 23181:2007(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 23181 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 6, Contrôle de la contamination.
© ISO 2007 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 23181:2007(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l’énergie est transmise et commandée par l’intermédiaire
d’un liquide sous pression circulant en circuit fermé. Le fluide sert à la fois de lubrifiant et de moyen de
transmission de l’énergie. Des filtres maintiennent la propreté du fluide en retenant les polluants insolubles.
L’élément filtrant est un dispositif poreux qui accomplit le processus de filtration.
L’efficacité de l’élément filtrant dans l’élimination des polluants dépend de sa conception et de sa sensibilité
aux conditions de fonctionnement instables qui peuvent exercer une contrainte et endommager l’élément
filtrant. Le mode opératoire d’essai de fatigue due au débit en utilisant un fluide à haute viscosité décrit dans
la présente Norme internationale peut être appliqué quand le même élément nécessite de faire l’objet d’autres
essais, par exemple un essai «Multipass», après l’essai de fatigue due au débit, afin de remplir les critères
d’acceptation de l’acheteur. De plus, la présente Norme internationale peut être utilisée pour simuler des
conditions de mise en route de systèmes hydrauliques mobiles en utilisant un fluide à haute viscosité
permettant de générer la pression différentielle requise. L’attention des utilisateurs de la présente Norme
internationale est attirée sur le fait que, d’après les conclusions des essais comparatifs interlaboratoires, les
caractéristiques de résistance à la fatigue due au débit obtenues conformément à la présente Norme
internationale sont différentes de celles obtenues conformément à l’ISO 3724.
iv © ISO 2007 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 23181:2007(F)
Transmissions hydrauliques — Éléments filtrants —
Détermination de la résistance à la fatigue due au débit
en utilisant un fluide à haute viscosité
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination de la résistance d’un élément filtrant
hydraulique à la fatigue due au débit, lorsqu’il est soumis à un fluide à haute viscosité en utilisant un débit
variant de manière uniforme jusqu’à une pression différentielle maximale prédéterminée et une forme d’onde
contrôlée.
Elle définit une méthode de vérification de la capacité d’un élément filtrant à résister aux déformations dues
aux pressions différentielles cycliques provoquées par un débit variable.
NOTE Pour information sur l’applicabilité de cette méthode, voir l’Introduction de la présente Norme internationale.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1219-1, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —
Partie 1: Symboles graphiques en emploi conventionnel et informatisé
ISO 1219-2, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —
Partie 2: Schémas de circuit
1)
ISO 2941 , Transmissions hydrauliques — Éléments filtrants — Vérification du classement de pression de
l'écrasement/l'éclatement
ISO 2942, Transmissions hydrauliques — Éléments filtrants — Vérification de la conformité de fabrication et
détermination du point de première bulle
ISO 2943, Transmissions hydrauliques — Éléments filtrants — Vérification de la compatibilité des matériaux
avec les fluides
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 4406, Transmissions hydrauliques — Fluides — Méthode de codification du niveau de pollution
particulaire solide
2)
ISO 5598 , Transmissions hydrauliques et pneumatiques — Vocabulaire
1) En préparation. (Révision de l’ISO 2941:1974)
2) En cours de préparation. (Révision de l’ISO 5598:1985)
© ISO 2007 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 23181:2007(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les
suivants s'appliquent.
3.1
résistance de l’élément filtrant à la fatigue due au débit
capacité d’un élément filtrant à résister à la défaillance structurelle due aux déformations provoquées par des
variations cycliques du débit du système
3.2
pression différentielle maximale du filtre complet
∆p
A
somme de la pression différentielle du corps de filtre et de la pression différentielle maximale de l’élément
3.3
pression différentielle du corps de filtre
∆p
H
pression différentielle du corps de filtre sans l’élément filtrant
3.4
pression différentielle maximale de l’élément
∆p
E
pression différentielle maximale au travers de l’élément filtrant, déterminée par le fabricant comme étant la
valeur limite de fonctionnement satisfaisant
3.5
fluide à haute viscosité
2
fluide classé par le fabricant comme présentant une viscosité supérieure ou égale à 198 mm /s à 40 °C
NOTE Ce niveau de viscosité est classé ISO VG 220 dans l’ISO 3448.
4 Symboles graphiques et schémas de circuit
Dans la présente Norme internationale, les symboles graphiques sont conformes à l’ISO 1219-1 et les
schémas de circuit sont conformes à l’ISO 1219-2.
5 Appareillage d’essai
5.1 Capteurs de pression et instruments d’enregistrement, ayant une réponse en fréquence suffisante
pour mesurer la courbe complète de la pression en fonction du temps (voir la Figure 1).
5.2 Banc d’essai de fatigue par variation cyclique du débit, capable de faire varier le débit d’essai de
0 l/min jusqu’au débit nominal (voir les Figures 1 et 2).
5.3 Corps de filtre d’essai, capable de garantir que le fluide ne peut pas contourner l’élément filtrant. Le
filtre doit pouvoir être modifié à cet effet.
2 © ISO 2007 – Tous droits réservés
------
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
