INTERNATIONAL ISO
STANDARD 25745-1
First edition
2012-10-01
Energy performance of lifts, escalators
and moving walks —
Part 1:
Energy measurement and verification
Performance énergétique des ascenseurs, escaliers mécaniques et
trottoirs roulants —
Partie 1: Mesurage de l’énergie et vérification
Reference number
ISO 25745-1:2012(E)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 25745-1:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 25745-1:2012(E)
Contents Page
Foreword .iv
Introduction . v
1 Scope . 1
1.1 General . 1
1.2 Lifts . 1
1.3 Escalators and moving walks . 1
2 Terms and definitions . 1
3 Measurement and verification of lift, escalator and moving walk energy usage . 3
3.1 General . 3
3.2 Lift energy measurements or escalator and moving walk power measurements . 4
3.3 Lift, escalator and moving walk energy verification check . 4
3.4 Multiple lift, escalator and moving walk installations . 5
4 Measurement procedures for a lift installation . 5
4.1 Preliminaries . 5
4.2 Procedures for the energy measurements . 6
4.3 Procedures for the energy verification check . 7
5 Measurement procedures for an escalator or moving walk installation . 9
5.1 Preliminaries . 9
5.2 Procedures for power measurement . 9
5.3 Procedures for the power verification check .10
6 Reporting .10
6.1 General information .10
6.2 Lift reporting . 11
6.3 Lift energy usage verification check . 11
6.4 Escalator and moving walk energy reporting .12
6.5 Escalator and moving walk energy verification check reporting .12
Annex A (informative) Measuring instrument coupling points.13
Bibliography .15
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 25745-1:2012(E)

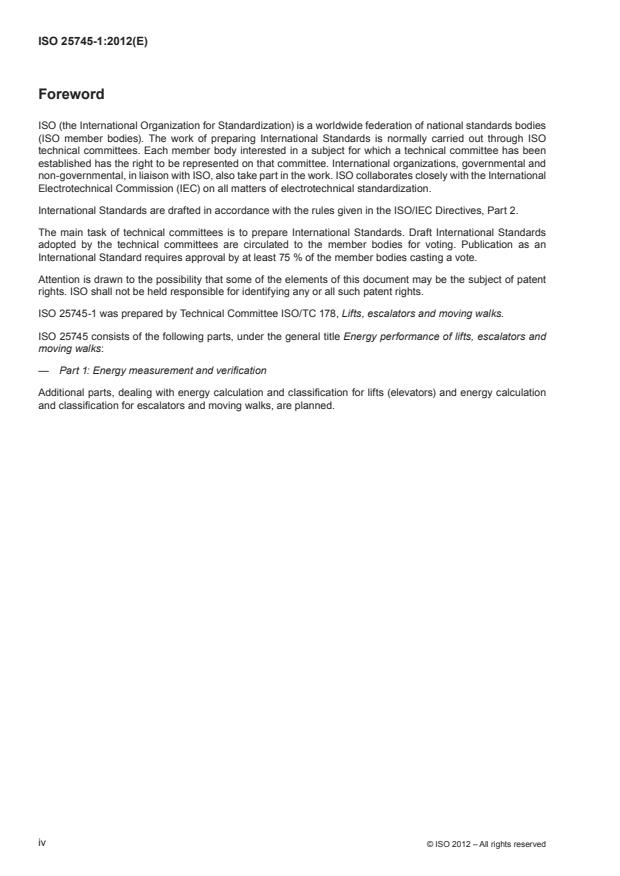

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 25745-1 was prepared by Technical Committee ISO/TC 178, Lifts, escalators and moving walks.
ISO 25745 consists of the following parts, under the general title Energy performance of lifts, escalators and
moving walks:
— Part 1: Energy measurement and verification
Additional parts, dealing with energy calculation and classification for lifts (elevators) and energy calculation
and classification for escalators and moving walks, are planned.
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 25745-1:2012(E)
Introduction
This International Standard has been prepared in response to the rapidly increasing need to ensure and to
support the efficient and effective use of energy. This International Standard provides:
a) a consistent method of measuring actual energy usage of an installed lift, escalator and moving walk;
b) a simple method to periodically verify that energy usage of an installed unit has not changed — this is in
support of regulatory periodic energy verification requirements.
This International Standard is intended to be a reference for the following parties:
— building developers or owners determining and confirming the energy consumption of a building;
— building owners and service companies for performing regulatory periodic energy verification;
— the manufacturers, installers and maintenance providers of lifts, escalators and moving walks;
— consultants and architects involved in specification of lifts, escalators and moving walks.
The total energy consumption over the entire life cycle of lifts, escalators and moving walks consists of the
energy to manufacture, install, operate, and the disposal of lifts, escalators and moving walks. However, for
the purpose of this International Standard, only the power consumption of the lift, escalator or moving walk
required for its operation is considered in the assessment of energy consumption and its verification.
This International Standard is suitable for national or regional jurisdictional energy performance purposes,
[4]
such as European Directive 2010/31/EU.
© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 25745-1:2012(E)
Energy performance of lifts, escalators and moving walks —
Part 1:
Energy measurement and verification
1 Scope
1.1 General
This part of ISO 25745 specifies:
a) methods of measuring actual energy consumption of lifts, escalators and moving walks on a single unit basis;
b) methods of carrying out periodic energy verification checks on lifts, escalators and moving walks in operation.
This part of ISO 25745 only considers the energy performance during the operational portion of the life cycle
of the lifts, escalators or moving walks.
1.2 Lifts
For lifts, this part of ISO 25745 does not cover energy aspects, such as:
a) hoistway lighting;
b) heating and cooling equipment in the lift car;
c) machine room lighting;
d) machine room heating, ventilation and air conditioning;
e) non-lift, display systems, closed circuit television security cameras, etc.;
f) non-lift, monitoring systems (building management systems, etc.);
g) the effect of lift group dispatching on energy consumption;
h) consumption through the power sockets.
1.3 Escalators and moving walks
For escalators and moving walks, this part of ISO 25745 covers energy aspects of the ancillary equipment, such as:
a) lighting with the exception of comb plate lighting and step gap lighting and traffic light;
b) cooling and heating;
c) alarm devices and emergency battery supplies equipment, etc.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1
ancillary current
current drawn by the ancillary circuit(s) through the ancillary switch(es)
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 25745-1:2012(E)
2.2
ancillary energy
energy used by the ancillary equipment
2.3
ancillary equipment
equipment such as lighting, fans, heating, alarm devices and emergency battery supplies
2.4
ancillary power coupling point
point where ancillary power measurements are taken, and which is located at the output side of the lift, escalator
or moving walk ancillary power breaker
NOTE See Annex A.
2.5
autostart condition
condition when an escalator or moving walk is stationary, powered up and ready to start when initiated by
passenger detection
2.6
energy
power consumed over time
2.7
energy meter
instrument capable of measuring energy
2.8
idle condition
condition when a lift is stationary at a floor following a run before the standby mode is entered
2.9
load condition
condition in which an escalator or moving walk is running with one or more passengers
2.10
main power coupling point
point where the main power measurements are taken, and which is located at the output side of the main
switch/disconnect for the lift, escalator or moving walk
NOTE See Annex A.
2.11
no load condition
condition when an escalator or moving walk is running at nominal speed without passengers
2.12 Nominal speed
2.12.1
nominal speed
speed in the direction of the moving steps or pallets when operating the equipment in the no load
condition (i.e. without persons), stated by the manufacturer as that for which the escalator has been designed
2.12.2
nominal speed
speed in the direction of the belt when operating the equipment in the no load condition (i.e.
without persons), stated by the manufacturer as that for which the moving walk has been designed
2 © ISO 2012 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 25745-1:2012(E)
2.13
reference cycle
cycle during which the empty car is run from the bottom terminal landing, to the top terminal landing, and
then back to the bottom terminal landing including two complete door cycles
2.14
running current
current drawn by the lift, when it has achieved rated speed in either the up or down direction
2.15
slow speed condition
condition when an escalator or moving walk is running at slow speed without passengers
2.16 Standby condition
NOTE 1 For units with power back-up systems, the lift, escalator or moving walk should be connected and operating on
main power with back up power outputs disabled while the measurements are taken.
NOTE 2 Care should be taken to ensure that the application of the standby condition does not compromise the safety
of the installation.
2.16.1
standby condition
condition when a lift is stationary at a floor and may have reduced the power consumption to a lower level
set for that particular lift
2.16.2
standby condition
condition when the escalator/ or moving walk is stationary and powered on and can
be started by authorized personnel
NOTE There may be other electrical loads not associated with the escalator or moving walk, which should not be included.
2.17
standby current
current drawn by the lift, when in standby condition
2.18
terminal landings cycling test
test for lifts when the car is continuously cycled between the bottom terminal landing and the top terminal
landing, with the door operations enabled and no load in the car
2.19
verification
procedure to identify any significant changes in energy characteristics during the life of the lift, escalator
or moving walk
3 Measurement and verification of lift, escalator and moving walk energy usage
3.1 General
This part of ISO 25745 specifies:
a) an accurate method of energy measurement in order to confirm manufacturers’ declarations of energy usage;
b) quick and simple procedure for measurements to identify any significant changes in energy usage during
the life of the installation.
Measurements and verifications may be performed after commissioning, in-service and after modernization if
required.
© ISO 2012 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 25745-1:2012(E)
The measurements shall be:
— practical in the field;
— repeatable;
— able to utilize commonly available measuring equipment;
— performed by a trained, competent person.
Tables 1 and 2 summarize measurements to be made and the instrumentation required.
Table 1 — Lift measurement and verification of energy usage
Type of measurement Measurements to be made Instrumentation
Energy measurement (see 3.2 and Main energy — running Energy meter
4.2)
Main energy — idle and standby (see 4.1)
Ancillary energy — running
Ancillary energy — idle and standby
Energy verification check (see Main current — running Current probe
3.3.2 and 4.3)
Main current — idle and standby (see 4.1)
Ancillary current — running
Ancillary current — idle and standby
Table 2 — Escalator and moving walk measurement and verification of energy usage
Type of measurement Measurements to be made Instrumentation
Power measurement (see 3.2 and Power in standby condition Power meter
5.2)
Power in autostart condition (see 5.1)
Power in slow speed condition
Power in no load condition
Ancillary power
Energy verification check (see Power in no load condition Power meter (see 5.1)
3.3.3 and 5.3)
NOTE No reference cycle is used for escalators and moving walks. Therefore a power measurement and power verification check
is applied.
3.2 Lift energy measurements or escalator and moving walk power measurements
This measurement may be run on request after commissioning and at any point during the equipment life cycle
as needed. The specification for the measurement system is indicated in 4.1 for lifts and 5.1 for escalators and
moving walks.
3.3 Lift, escalator and moving walk energy verification check
3.3.1 General
This check is to verify that power usage of a unit has not significantly changed over the life of the installation
by a quick, simple procedure.
4 © ISO 2012 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 25745-1:2012(E)
3.3.2 Lift
Only the current is measured, as this is the most likely element of energy consumption to change with
equipment ageing. Initially a current or a current profile is established after equipment commissioning and
after modernization. Thereafter checks may be performed at any time during the operating life of equipment,
to determine whether the energy consumption of the equipment has changed. The specification for the
measurement sy
...
NORME ISO
INTERNATIONALE 25745-1
Première édition
2012-10-01
Performance énergétique des
ascenseurs, escaliers mécaniques et
trottoirs roulants —
Partie 1:
Mesurage de l’énergie et vérification
Energy performance of lifts, escalators and moving walks —
Part 1: Energy measurement and verification
Numéro de référence
ISO 25745-1:2012(F)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 25745-1:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 25745-1:2012(F)
Sommaire Page
Avant-propos .iv
Introduction . v
1 Domaine d’application . 1
1.1 Généralités . 1
1.2 Ascenseurs . 1
1.3 Escaliers mécaniques et trottoirs roulants . 1
2 Termes et définitions . 2
3 Mesurage et vérification de la consommation énergétique des ascenseurs, escaliers
mécaniques et trottoirs roulants . 4
3.1 Généralités . 4
3.2 Mesurages de l’énergie consommée par les ascenseurs et mesurages de la puissance
consommée par les escaliers mécaniques et les trottoirs roulants . 5
3.3 Contrôle de conformité énergétique des ascenseurs, escaliers mécaniques et
trottoirs roulants . 5
3.4 Installations comportant plusieurs ascenseurs, escaliers mécaniques ou trottoirs roulants . 5
4 Modes opératoires de mesurage pour une installation d’ascenseur . 5
4.1 Préambule . 5
4.2 Modes opératoires pour les mesurages de l’énergie . 6
4.3 Modes opératoires pour le contrôle de conformité énergétique . 8
5 Modes opératoires de mesurage pour une installation d’escalier mécanique ou de
trottoir roulant . 9
5.1 Préambule . 9
5.2 Modes opératoires pour les mesurages de la puissance .10
5.3 Modes opératoires pour le contrôle de conformité de la puissance . 11
6 Compte-rendu . 11
6.1 Informations générales . 11
6.2 Compte-rendu relatif à un ascenseur . 11
6.3 Contrôle de conformité de la consommation énergétique d’un ascenseur .12
6.4 Compte-rendu énergétique d’un escalier mécanique ou d’un trottoir roulant .12
6.5 Compte-rendu du contrôle de conformité énergétique d’un escalier mécanique ou d’un
trottoir roulant .13
Annexe A (informative) Points de raccordement des instruments de mesure .14
Bibliographie .16
© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 25745-1:2012(F)

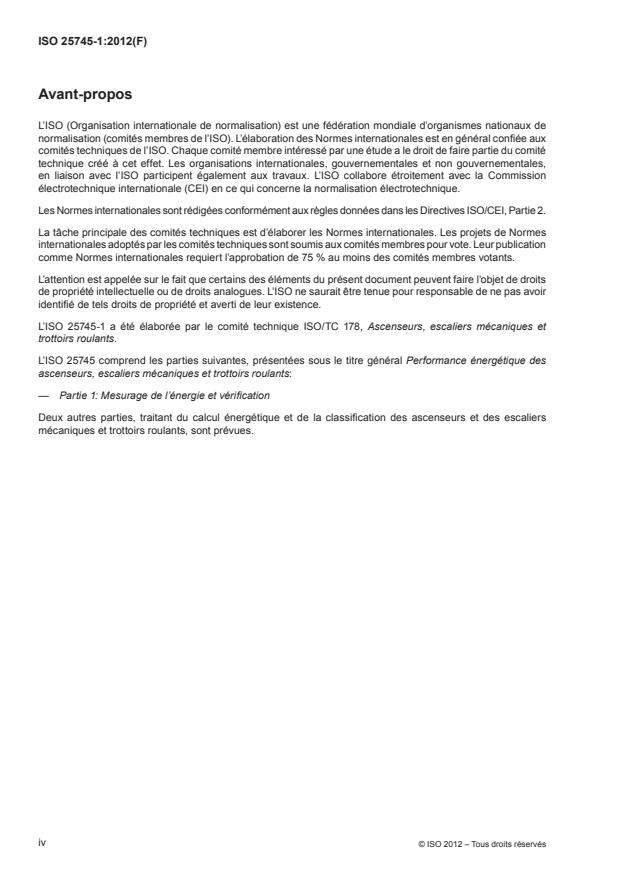

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 25745-1 a été élaborée par le comité technique ISO/TC 178, Ascenseurs, escaliers mécaniques et
trottoirs roulants.
L’ISO 25745 comprend les parties suivantes, présentées sous le titre général Performance énergétique des
ascenseurs, escaliers mécaniques et trottoirs roulants:
— Partie 1: Mesurage de l’énergie et vérification
Deux autres parties, traitant du calcul énergétique et de la classification des ascenseurs et des escaliers
mécaniques et trottoirs roulants, sont prévues.
iv © ISO 2012 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 25745-1:2012(F)
Introduction
La présente Norme internationale a été élaborée pour répondre à la nécessité de plus en plus pressante de
garantir et de soutenir l’efficience et l’efficacité énergétiques. La présente Norme internationale fournit:
a) une méthode cohérente de mesurage de la consommation énergétique réelle d’un ascenseur, d’un escalier
mécanique ou d’un trottoir roulant installés;
b) une méthode simple permettant de vérifier périodiquement que la consommation énergétique d’un appareil
installé n’a pas évolué; cela vient à l’appui des exigences réglementaires de vérification énergétique périodique.
La présente Norme internationale est destinée à faire office de référence pour les parties suivantes:
— les maîtres d’œuvre ou maîtres d’ouvrage lors de la détermination et de la confirmation de la consommation
énergétique d’un bâtiment;
— les maîtres d’ouvrage et les sociétés de services lors de la réalisation de la vérification énergétique
périodique réglementaire;
— les fabricants, les installateurs et les prestataires de maintenance des ascenseurs, escaliers mécaniques
et trottoirs roulants;
— les consultants et les architectes impliqués dans l’élaboration des cahiers des charges des ascenseurs,
escaliers mécaniques et trottoirs roulants.
La consommation énergétique totale sur la totalité du cycle de vie des ascenseurs, escaliers mécaniques et
trottoirs roulants consiste en l’énergie requise pour la fabrication, l’installation, le fonctionnement et l’élimination
des ascenseurs, escaliers mécaniques et trottoirs roulants. Toutefois, pour les besoins de la présente Norme
internationale, seule la consommation énergétique de l’ascenseur, de l’escalier mécanique ou du trottoir roulant
requise pour son fonctionnement est prise en considération dans l’évaluation de la consommation énergétique
et sa vérification.
La présente Norme internationale convient pour les besoins de performance énergétique dans le cadre de la
[4]
réglementation nationale ou régionale, telle que l’exige la Directive européenne 2010/31/UE, entre autres .
© ISO 2012 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 25745-1:2012(F)
Performance énergétique des ascenseurs, escaliers
mécaniques et trottoirs roulants —
Partie 1:
Mesurage de l’énergie et vérifiCation
1 Domaine d’application
1.1 Généralités
La présente partie de l’ISO 25745 spécifie:
a) des méthodes de mesure de la consommation énergétique réelle des ascenseurs, escaliers mécaniques
et trottoirs roulants sur la base d’unités individuelles;
b) des méthodes de vérification énergétique périodique des ascenseurs, escaliers mécaniques et trottoirs
roulants en service.
La présente partie de l’ISO 25745 ne prend en considération que la performance énergétique pendant la
période opérationnelle du cycle de vie des ascenseurs, escaliers mécaniques et trottoirs roulants.
1.2 Ascenseurs
Pour les ascenseurs, la présente partie de l’ISO 25745 ne traite pas des aspects énergétiques, tels que:
a) l’éclairage de la gaine d’ascenseur;
b) les équipements de chauffage et de refroidissement installés dans la cabine d’ascenseur;
c) l’éclairage du local des machines;
d) le chauffage, la ventilation et le conditionnement d’air du local des machines;
e) les systèmes d’affichage, les caméras de vidéosurveillance, etc. qui ne concernent pas l’ascenseur;
f) les systèmes de surveillance qui ne concernent pas l’ascenseur (systèmes de gestion technique du
bâtiment, etc.);
g) l’incidence sur la consommation énergétique du mode de distribution des cabines d’un groupe d’ascenseurs;
h) la consommation par le biais des prises de courant.
1.3 Escaliers mécaniques et trottoirs roulants
Pour les escaliers mécaniques et les trottoirs roulants, la présente partie de l’ISO 25745 traite des aspects
énergétiques des équipements auxiliaires, tels que:
a) l’éclairage, à l’exception de l’éclairage de la plaque porte-peignes, de l’éclairage de l’interstice entre les
marches et des feux de signalisation;
b) le refroidissement et le chauffage;
c) les dispositifs d’alarme et les équipements d’alimentation de secours à batterie, etc.
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 25745-1:2012(F)
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
2.1
courant auxiliaire
courant prélevé par le(s) circuit(s) auxiliaire(s) par l’intermédiaire d’un (de) commutateur(s) auxiliaire(s)
2.2
énergie auxiliaire
énergie utilisée par les équipements auxiliaires
2.3
équipements auxiliaires
équipements tels que dispositifs d’éclairage, ventilateurs, dispositifs de chauffage, dispositifs d’alarme,
batteries de secours, etc.
2.4
point de raccordement de l’alimentation électrique auxiliaire
point où sont effectués les mesurages du courant auxiliaire et qui est situé au niveau de la sortie du disjoncteur
d’alimentation auxiliaire de l’ascenseur, de l’escalier mécanique ou du trottoir roulant
NOTE Voir l’Annexe A.
2.5
état de démarrage automatique
état dans lequel un escalier mécanique ou un trottoir roulant est à l’arrêt et sous tension, prêt à être déclenché
par la détection d’usagers
2.6
énergie
somme des puissances consommées dans le temps
2.7
compteur d’énergie
instrument capable de mesurer l’énergie
2.8
état de repos
état dans lequel un ascenseur est à l’arrêt au niveau d’un étage après une course avant de passer en mode d’attente
2.9
état en charge
état dans lequel un escalier mécanique ou un trottoir roulant fonctionne avec un ou plusieurs usagers
2.10
point de raccordement de l’alimentation électrique principale
point où sont effectués les mesurages de l’alimentation principale et qui est situé au niveau de la sortie de
l’interrupteur principal et/ou du sectionneur d’arrivée de l’ascenseur, de l’escalier mécanique ou du trottoir roulant
NOTE Voir l’Annexe A.
2.11
état à vide
état dans lequel un escalier mécanique ou un trottoir roulant fonctionne à la vitesse nominale sans usager
2 © ISO 2012 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 25745-1:2012(F)
2.12 Vitesse nominale
2.12.1
vitesse nominale
vitesse dans la direction de déplacement des marches ou des palettes quand
l’équipement fonctionne sans charge (c’est-à-dire sans usagers), spécifiée par le constructeur comme étant la
vitesse pour laquelle l’escalier mécanique a été conçu
2.12.2
vitesse nominale
vitesse dans la direction de déplacement de la bande quand l’équipement fonctionne sans
charge (c’est-à-dire sans usagers), spécifiée par le constructeur comme étant la vitesse pour laquelle le trottoir
roulant a été conçu
2.13
cycle de référence
cycle pendant lequel la cabine d’ascenseur vide monte de l’étage extrême bas jusqu’à l’étage
extrême haut, puis redescend jusqu’à l’étage extrême bas, incluant deux cycles complets des portes
2.14
courant de fonctionnement
courant prélevé par l’ascenseur lorsqu’il a atteint la vitesse nominale soit en montée, soit en descente
2.15
état de vitesse économique
état dans lequel un escalier mécanique ou un trottoir roulant fonctionne à faible vitesse sans usagers
2.16 État d’attente
NOTE 1 Pour les appareils munis de systèmes d’alimentation de secours, il convient que l’ascenseur, l’escalier
mécanique ou le trottoir roulant soit connecté et fonctionne sur l’alimentation principale, les sorties de l’alimentation de
secours étant désactivées pendant les mesurages.
NOTE 2 Il convient de s’assurer que la mise en état d’attente ne compromet pas la sécurité de l’installation.
2.16.1
état d’attente
état dans lequel un ascenseur est à l’arrêt au niveau d’un étage et peut avoir réduit la consommation
énergétique à un niveau bas fixé pour cet ascenseur particulier
2.16.2
état d’attente
état dans lequel l’escalier mécanique ou le trottoir roulant est à l’arrêt
et sous tension et peut être démarré par le personnel autorisé
NOTE Il peut y avoir d’autres charges électriques non associées à l’escalier mécanique ou au trottoir roulant, qu’il
convient de ne pas inclure.
2.17
courant d’attente
courant prélevé par l’ascenseur lorsqu’il est en état d’attente
2.18
essai cyclique avec arrêt aux étages extrêmes
essai d’ascenseurs au cours duquel la cabine monte en cycles continus de l’étage extrême bas jusqu’à l’étage
extrême haut, les portes étant opérationnelles et la cabine non chargée
2.19
vérification
procédure permettant d’identifier toute variation significative des caractéristiques énergétiques pendant la
durée de vie de l’ascenseur, de l’escalier mécanique ou du trottoir roulant
© ISO 2012 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 25745-1:2012(F)
3 Mesurage et vérification de la consommation énergétique des ascenseurs, escali-
ers mécaniques et trottoirs roulants
3.1 Généralités
La présente partie de l’ISO 25745 spécifie:
a) une méthode précise de mesurage de l’énergie, afin de confirmer les déclarations de consommation
énergétique faites par les fabricants;
b) un mode opératoire de mesure rapide et simple permettant d’identifier toute variation significative de la
consommation énergétique pendant la durée de vie de l’installation.
Les mesurages et les vérifications peuvent être effectués après la mise en service, pendant la période de
fonctionnement et après rénovation, si nécessaire.
Les mesurages doivent:
— être réalisables sur le terrain;
— pouvoir être répétés;
— pouvoir utiliser un matériel de mesure couramment disponible;
— être réalisés par une personne formée et compétente.
Les Tableaux 1 et 2 récapitulent les mesurages à réaliser et l’instrumentation nécessaire.
Tableau 1 — Mesurage et vérification de la consommation énergétique d’un ascenseur
Type de mesurage Mesurages à réaliser Instrumentation
Mesurage de l’énergie Énergie principale — Fonctionnement Compteur d’énergie
(voir 3.2 et 4.2)
Énergie principale — Repos et attente (voir 4.1)
Énergie auxiliaire — Fonctionnement
Contrôle de conformité Courant principal — Fonctionnement Capteur de courant
énergétique
Courant principal — Repos et attente (voir 4.1)
(voir 3.3.2 et 4.3)
Courant auxiliaire — Fonctionnement
Courant auxiliaire — Repos et attente
Tableau 2 — Mesurage et vérification de la consommation énergétique
d’un escalier mécanique ou d’un trottoir roulant
Type de mesurage Mesurages à réaliser Instrumentation
Mesurage de la puissance Puissance à l’état d’attente Compteur de puissance
(voir 3.2 et 5.2)
Puissance à l’état de démarrage (voir 5.1)
automatique
Puissance à l’état de vitesse économique
Puissance à l’état à vide
Puissance auxiliaire
Contrôle de conformité Puissance à l’état à vide Compteur de puissance
énergétique
(voir 5.1)
(voir 3.3.3 et 5.3)
NOTE Aucun cycle de référence n’est utilisé pour les escaliers mécaniques et les trottoirs roulants. Par conséquent,
un mesurage de la puissance et un contrôle de conformité énergétique sont appliqués.
4 © ISO 2012 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 25745-1:2012(F)
3.2 Mesurages de l’énergie consommée par les ascenseurs et mesurages de la puissance
consommée par les escaliers mécaniques et les trottoirs roulants
Ces mesurages peuvent être réalisés sur demande au moment de la mise en service et à tout moment pendant
le cycle de vie de l’appareil, selon les besoins. Le système de mesure est spécifié en 4.1 pour les ascenseurs
et en 5.1 pour les escaliers mécaniques et les trottoirs roulants.
3.3 Contrôle de conformité énergétique des ascenseurs, escaliers mécaniques
et trottoirs roulants
3.3.1 Généralités
Ce contrôle sert à vérifier, par un mode opératoire rapide et simple, que la consommation énergétique d’un
appareil n’a pas varié de façon importante au cours de la vie de l’installation.
3.3.2 Ascenseur
Seul le courant est mesuré, car celui-ci est l’élément de la consommation énergétique le plus susceptible de
varier avec le vieillissement de l’appareil. Dans un premier temps, on établit un courant ou un profil de courant
après la mise en service de l’appareil ou après une rénovation de celui-ci. Par la suite, des contrôles peuvent
être réalisés à tout moment pendant la durée de service de l’appareil afin de déterminer si la consommation
énergétique de l’appareil a varié. Le système de mesure est spécifié en 4.1.
En général, le vieillissement a une incidence sur la consommation énergétique lorsque l’ascenseur fonctionne.
Par conséquent, il convient de mesurer uniquement le courant principal en fonctionnement, sauf si des
modifications ont été apportées.
3.3.3 Escalier mécanique et trottoir roulant
Tout d’abord, l’intensité du courant est mesurée à vide. Par la suite, des contrôles périodiques de la puissance
à l’état à vide peuvent être réalisés à tout moment pendant la duré
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
