ISO 21244:2008
(Main)Agricultural equipment — Mechanical connections between towed and towing vehicles — Implement hitch rings and attachment to tractor drawbars
Agricultural equipment — Mechanical connections between towed and towing vehicles — Implement hitch rings and attachment to tractor drawbars
ISO 21244:2008 specifies dimensional requirements for the hitch rings of agricultural trailers and trailed implements designed to be attached to agricultural tractor drawbars according to ISO 6489-3.
Matériel agricole — Liaisons mécaniques entre véhicules tracteurs et véhicules tractés — Attelages à anneau pour instruments et fixation à la barre d'attelage
L'ISO 21244:2008 spécifie les exigences de dimensions applicables aux anneaux d'attelage des remorques et des instruments agricoles tractés, conçus pour être accouplés à la barre d'attelage du tracteur, conformément à l'ISO 6489-3.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 21244
First edition
2008-06-01
Agricultural equipment — Mechanical
connections between towed and towing
vehicles — Implement hitch rings and
attachment to tractor drawbars
Matériel agricole — Liaisons mécaniques entre véhicules tracteurs et
véhicules tractés — Attelages à anneau pour instruments et fixation à la
barre d'attelage
Reference number
ISO 21244:2008(E)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 21244:2008(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 21244:2008(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 21244 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
foresty, Subcommittee SC 4, Tractors.
© ISO 2008 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 21244:2008(E)
Agricultural equipment — Mechanical connections between
towed and towing vehicles — Implement hitch rings and
attachment to tractor drawbars
1 Scope
This International Standard specifies dimensional requirements for the hitch rings of agricultural trailers and
trailed implements designed to be attached to agricultural tractor drawbars of clevis type according to
ISO 6489-3.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6489-3:2004, Agricultural vehicles — Mechanical connections between towed and towing vehicles —
Part 3: Tractor drawbar
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
angle of yaw
A
rotation around a vertical axis of the vehicle passing through the coupling point
3.2
angle of pitch
B
rotation around a horizontal axis passing through the coupling point and perpendicular to the longitudinal
plane of symmetry of the vehicle
3.3
angle of roll
C
rotation around a horizontal axis passing through the coupling point and located in the plane of symmetry of
the vehicle
© ISO 2008 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 21244:2008(E)
4 Specifications
4.1 The hitch dimensions shall be in accordance with Figure 1 and Table 1, and Figure 2 and Table 2, and
shall allow rotation as shown in Figure 3 and as specified in Table 3.
4.2 The dimensions relative to the standard specifications are divided into the six categories based on
tractor PTO power as defined in ISO 6489-3.
NOTE For information on hitch combinations, see Annex A.
4.3 Draft loads, PTO power according to ISO 6489-3:2004, Table 1, and the maximum static vertical load
requirements of the towed agricultural implement shall dictate the hitch category, and whether a hitch ring
(see Figure 1) or ball ring hitch (see Figure 2) is to be used.
A ball ring hitch may be used when a tighter connection between the tractor and implement is required.
4.4 The maximum static
...
NORME ISO
INTERNATIONALE 21244
Première édition
2008-06-01
Matériel agricole — Liaisons mécaniques
entre véhicules tracteurs et véhicules
tractés — Attelages à anneau pour
instruments et fixation à la barre
d'attelage
Agricultural equipment — Mechanical connections between towed and
towing vehicles — Implement hitch rings and attachment to tractor
drawbars
Numéro de référence
ISO 21244:2008(F)
©
ISO 2008
---------------------- Page: 1 ----------------------

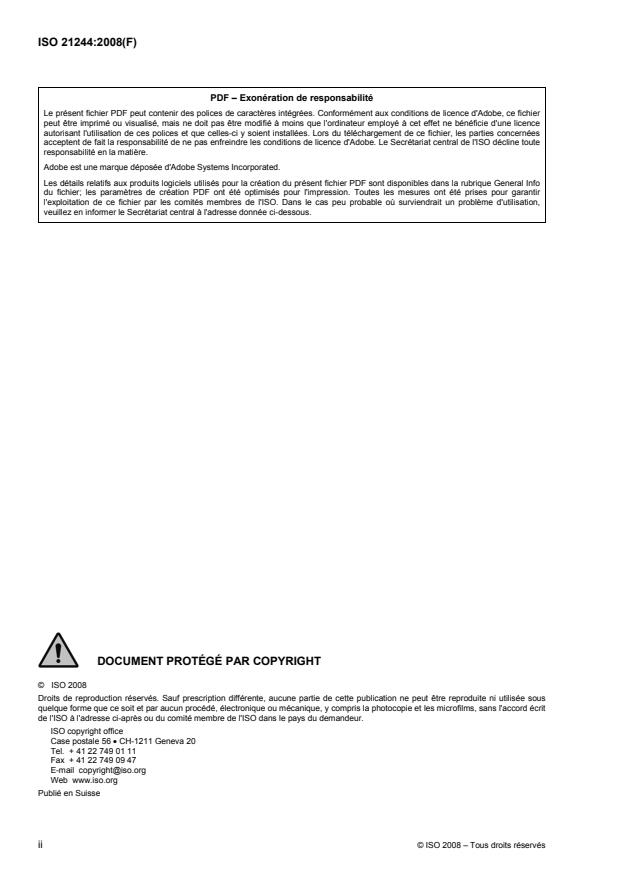

ISO 21244:2008(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 21244:2008(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21244 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 4, Tracteurs.
© ISO 2008 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 21244:2008(F)
Matériel agricole — Liaisons mécaniques entre véhicules
tracteurs et véhicules tractés — Attelages à anneau pour
instruments et fixation à la barre d'attelage
1 Domaine d'application
La présente Norme internationale spécifie les exigences de dimensions applicables aux anneaux d'attelage
des remorques et des instruments agricoles tractés, conçus pour être accouplés à la barre d'attelage de type
chape du tracteur, conformément à l'ISO 6489-3.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6489-3:2004, Véhicules agricoles — Liaisons mécaniques entre véhicules remorqueurs et véhicules
remorqués — Partie 3: Barre d'attelage du tracteur
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
angle de lacet
A
angle de rotation autour d'un axe vertical du véhicule passant par le point d'accouplement
3.2
angle de tangage
B
angle de rotation autour d'un axe horizontal passant par le point d'accouplement et perpendiculaire au plan
longitudinal de symétrie du véhicule
3.3
angle de roulis
C
angle de rotation autour d'un axe horizontal passant par le point d'accouplement et situé dans le plan de
symétrie du véhicule
© ISO 2008 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 21244:2008(F)
Utilisable uniquement avec une barre d'attelage de type chape.
NOTE Pour l'angle B, voir le Tableau 3.
Figure 1 — Anneau d'attelage pour instrument (voir Tableau 1)
Tableau 1 — Spécification de l'anneau d'attelage (voir Figure 1)
Dimensions en millimètres
Catégorie de la barre d'attelage
Paramètre
0 1 2 3 4 5
Grand diamètre intérieur, D
21 à 40 33 à 48 33 à 60 41 à 66 55 à 70 73 à 85
Petit diamètre intérieur (min.), E
21 33 33 41 55 73
Épaisseur (max.), F 30 36 38 48 50 60
Distance (max.), G 55 85 95 95 110 140
Distance (min.), H 35 40 50 50 65 80
Rayon, I 0,5F 0,5F 0,5F 0,5F 0,5F 0,5F
Largeur (max.), J 95 107 115 140 160 190
Rayon, M Comme requis pour assurer une articulation suffisante entre le tracteur et l'instrument.
Diamètre de la broche (min.) Conformément au Tableau 4 de l'ISO 6489-3:2004.
2 © ISO 2008 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 21244:2008(F)
Utilisable uniquement avec une barre d'attelage de type chape.
NOTE Pour l'angle B, voir le Tableau 3. Pour les dimensions F, G et
...
