ISO 7089:2000

NORME ISO
INTERNATIONALE 7089
Deuxième édition
2000-06-01
Rondelles plates — Série normale —
Grade A
Plain washers — Normal series — Product grade A
Numéro de référence
©
ISO 2000

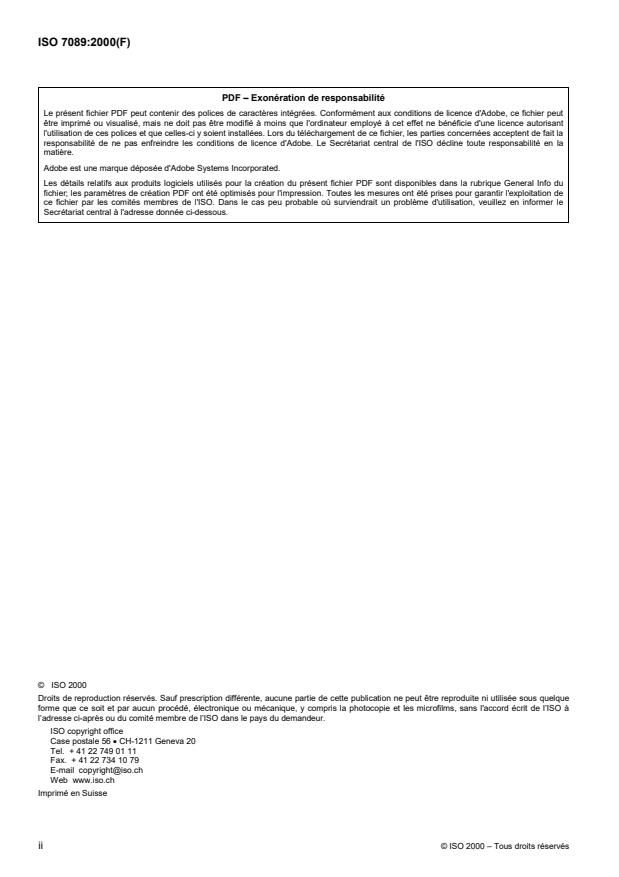

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 7089 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition (ISO 7089:1983), dont elle constitue une révision
technique.
NORME INTERNATIONALE ISO 7089:2000(F)
Rondelles plates — Série normale — Grade A
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des rondelles plates, série normale, de grade A, de
classes de dureté 200 HV et 300 HV et de diamètre nominal (diamètre nominal de filetage) de 1,6 mm à 64 mm
inclus.
Les rondelles de classe de dureté 200 HV conviennent à des
� vis hexagonales de grades A et B et de classes de qualité jusqu’à 8.8 inclus;
� écrous hexagonaux de grades A et B et de classes de qualité jusqu’à 8 inclus;
� vis et écrous hexagonaux en acier inoxydable de composition chimique similaire;
� vis autotaraudeuses par déformation, cémentées et trempées.
Les rondelles de classe de dureté 300 HV conviennent à des
� vis hexagonales de grades A et B et de classes de qualité jusqu’à 10.9 inclus;
� écrous hexagonaux de grades A et B et de classes de qualité jusqu’à 10 inclus.
Si des dimensions différentes de celles données dans la présente Norme internationale sont requises, il convient
de les choisir parmi celles données dans l'ISO 887.
En cas de serrage d'éléments en métal doux ou de larges trous de passage dans la pièce, il convient que
l'utilisateur vérifie l'aptitude à l'emploi de ce type de rondelle.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à recherch
...
