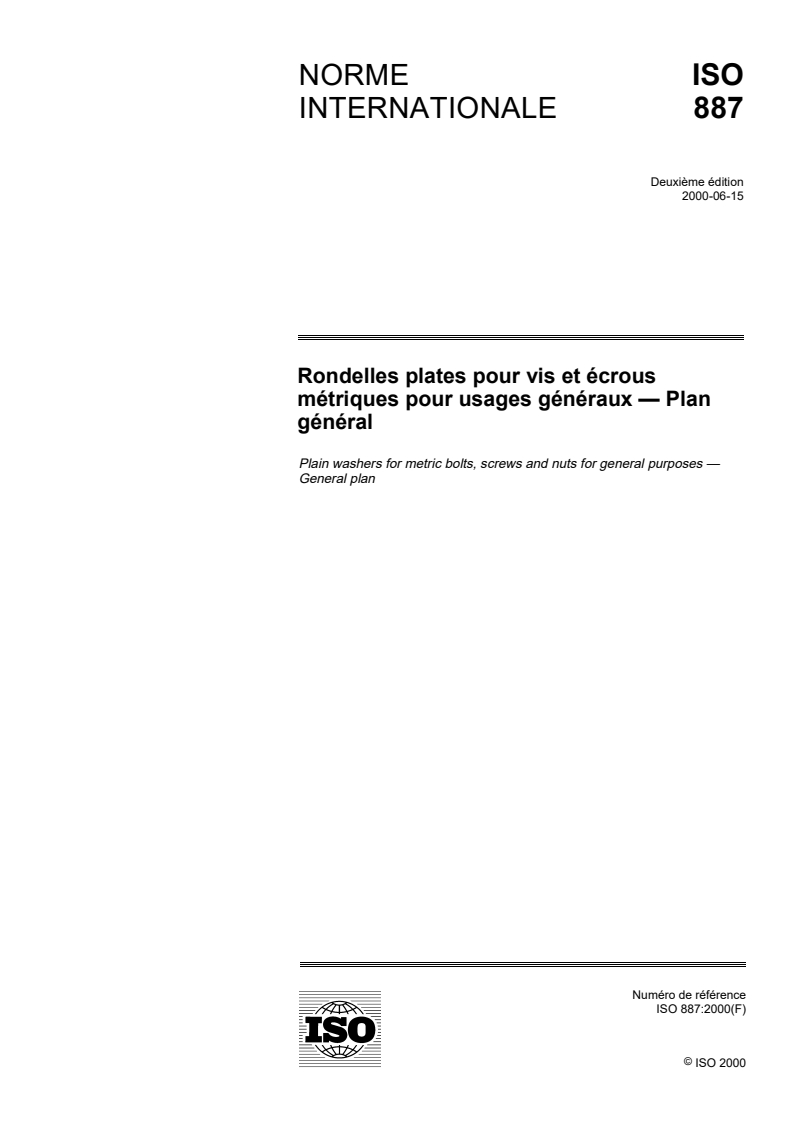

ISO 887:2000

NORME ISO
INTERNATIONALE 887
Deuxième édition
2000-06-15
Rondellesplatespour visetécrous
métriques pour usages généraux — Plan
général
Plain washers for metric bolts, screws and nuts for general purposes —
General plan
Numéro de référence
ISO 887:2000(F)
©
ISO 2000

---------------------- Page: 1 ----------------------
ISO 887:2000(F)

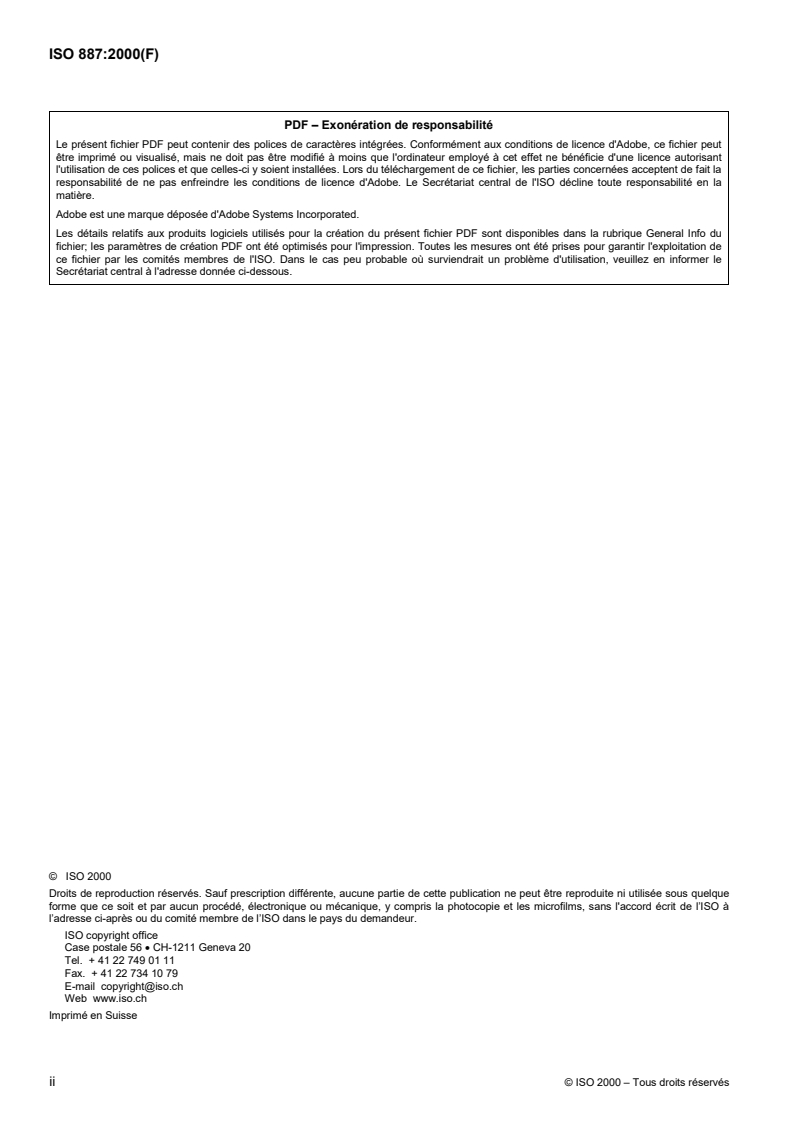

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 887:2000(F)

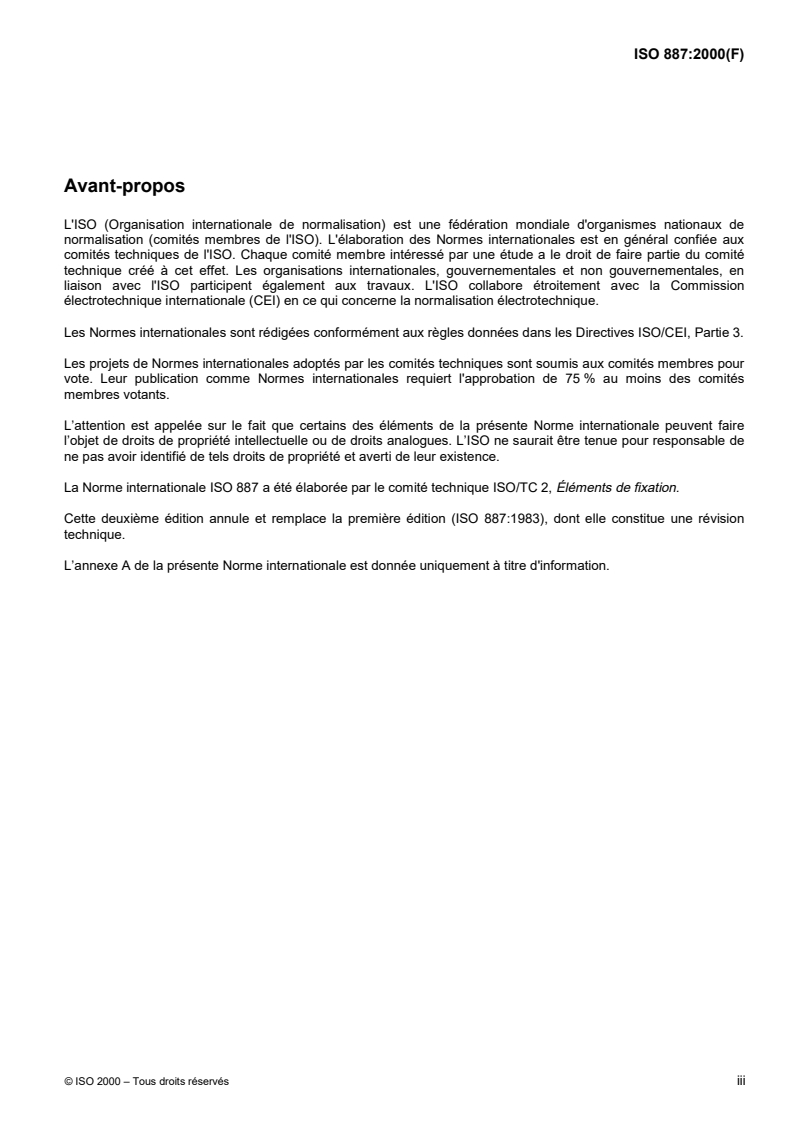

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 887 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition (ISO 887:1983), dont elle constitue une révision
technique.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d'information.
© ISO 2000 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 887:2000(F)
Rondelles plates pour vis et écrous métriques pour usages
généraux — Plan général
1 Domaine d'application
La présente Norme internationale spécifie la gamme complète de dimensions nominales des rondelles plates de
grades A et C pour vis et écrous de diamètre nominal de filetage de 1 mm à 150 mm inclus pour usages généraux.
La présente Norme internationale n'est pas applicable aux rondelles pour les vis avec rondelle incorporée pour ce qui
est des diamètres et des épaisseurs de trous de passage.
L'information sur l'emploi des rondelles plates est donnée dans l'annexe A.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente Norme internationale. Pour les références datées, les amendements
ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer l’édition la plus
récente du document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document
normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 273:1979, Éléments de fixation — Trous de passage pour vis.
© ISO 2000 – Tous droits réservés 1

---------------------- Page: 4 ----------------------
ISO 887:2000(F)
3 Trous de passage
Les diamètres d des trous de passage des rondelles (voir Figure 1) doivent être choisis conformément à ceux
1
spécifiés dans l'ISO 273 comme suit:
� série fine pour les rondelles de grade A et d‘une épaisseur nominale inférieure à 6 mm, c’est-à-dire pour des
diamètres nominaux� 39 mm;
� série moyenne pour les rondelles de grade A d'une épaisseur nominale égale ou supérieure à 6 mm,
c’est-à-dire pour des diamètres nominauxW 39 mm et pour les rondelles de grade C.
NOTE Les tolérances des trous de passage données dans l'ISO 273 pour information ne sont pas applicables aux
rondelles plates de grades A et C, voir l’article 6.
4 Diamètres extérieurs
Les diamètres extérieurs d des rondelles (voir Figure 1) doivent être choisis parmi les valeurs données dans le
2
Tableau 1.
Tableau 1 — Dimen
...
