INTERNATIONAL ISO
STANDARD 10791-7
First edition
1998-02-15
Test conditions for machining centres —
Part 7:
Accuracy of a finished test piece
Conditions d'essai pour centres d'usinage —
Partie 7: Précision d'une pièce d'essai usinée
A
Reference number
ISO 10791-7:1998(E)
---------------------- Page: 1 ----------------------
ISO 10791-7:1998(E)

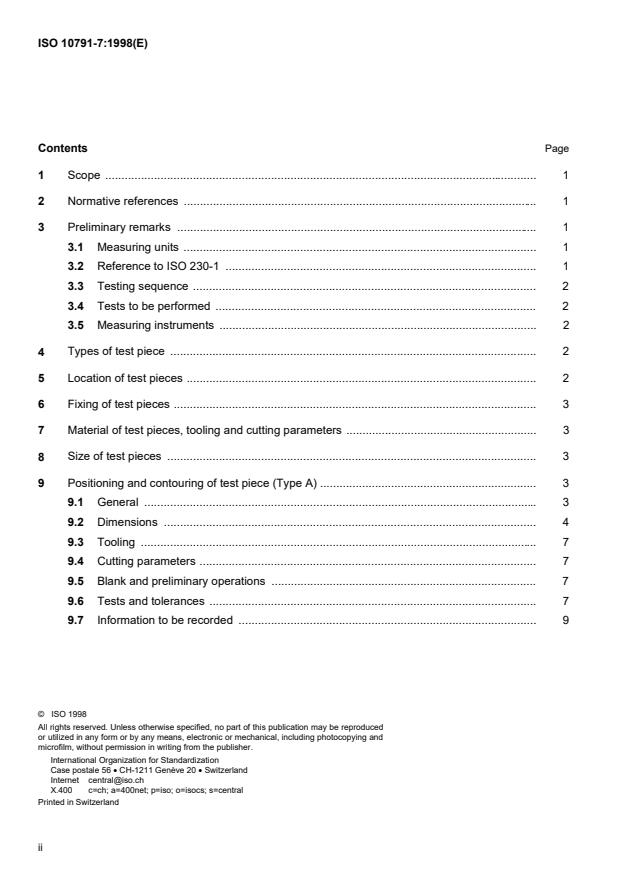

Contents Page
1 Scope . 1
2 Normative references . 1
3 Preliminary remarks . 1
3.1 Measuring units . 1
3.2 Reference to ISO 230-1 . 1
3.3 Testing sequence . 2
3.4 Tests to be performed . 2
3.5 Measuring instruments . 2
4 Types of test piece . 2
5 Location of test pieces . 2
6 Fixing of test pieces . 3
Material of test pieces, tooling and cutting parameters . 3
7
8 Size of test pieces . 3
9 Positioning and contouring of test piece (Type A) . 3
9.1 General . 3
9.2 Dimensions . 4
9.3 Tooling . 7
9.4 Cutting parameters . 7
9.5 Blank and preliminary operations . 7
9.6 Tests and tolerances . 7
9.7 Information to be recorded . 9
© ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©
ISO ISO 10791-7:1998(E)
10 Face milling test piece . 9
10.1 General . 9
Dimensions . 9
10.2
10.3 Tooling . 10
10.4 Cutting parameters . 10
10.5 Blank and preliminary operations . 10
10.6 Tolerances of flatness of the finished surface . 11
10.7 Information to be recorded . 11
Annex A (informative) Bibliography . 12
iii
---------------------- Page: 3 ----------------------
©
ISO 10791-7:1998(E) ISO

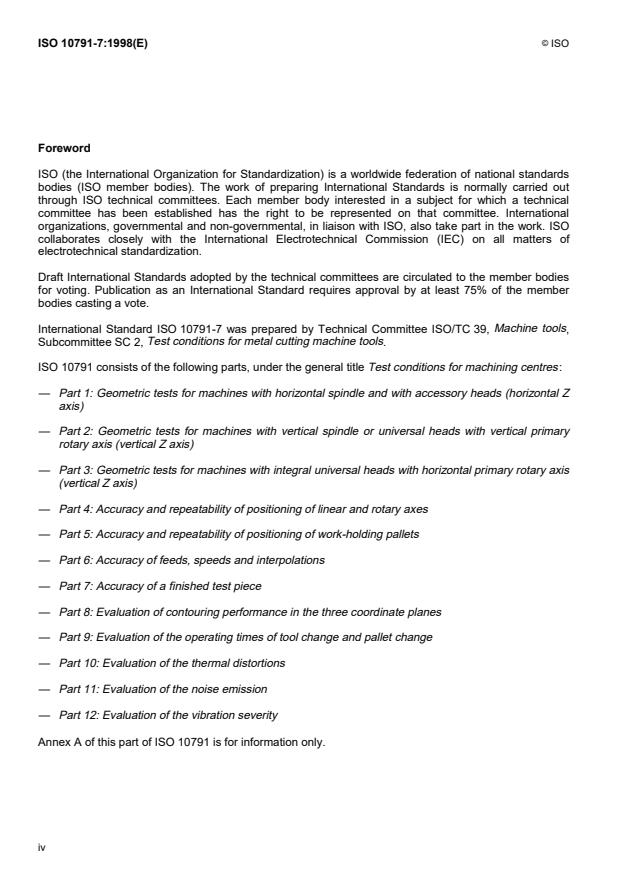

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies
for voting. Publication as an International Standard requires approval by at least 75% of the member
bodies casting a vote.
International Standard ISO 10791-7 was prepared by Technical Committee ISO/TC 39, Machine tools,
Subcommittee SC 2, Test conditions for metal cutting machine tools.
ISO 10791 consists of the following parts, under the general title Test conditions for machining centres:
— Part 1: Geometric tests for machines with horizontal spindle and with accessory heads (horizontal Z
axis)
— Part 2: Geometric tests for machines with vertical spindle or universal heads with vertical primary
rotary axis (vertical Z axis)
— Part 3: Geometric tests for machines with integral universal heads with horizontal primary rotary axis
(vertical Z axis)
— Part 4: Accuracy and repeatability of positioning of linear and rotary axes
— Part 5: Accuracy and repeatability of positioning of work-holding pallets
— Part 6: Accuracy of feeds, speeds and interpolations
— Part 7: Accuracy of a finished test piece
— Part 8: Evaluation of contouring performance in the three coordinate planes
— Part 9: Evaluation of the operating times of tool change and pallet change
— Part 10: Evaluation of the thermal distortions
— Part 11: Evaluation of the noise emission
— Part 12: Evaluation of the vibration severity
Annex A of this part of ISO 10791 is for information only.
iv
---------------------- Page: 4 ----------------------
©
ISO ISO 10791-7:1998(E)
Introduction
A machining centre is a numerically controlled machine tool capable of performing multiple machining
operations, including milling, boring, drilling and tapping, as well as automatic tool changing from a
magazine or similar storage unit in accordance with a machining programme.
The object of ISO 10791 is to supply information as wide and comprehensive as possible on tests which
can be carried out for comparison, acceptance, maintenance or any other purpose.
ISO 10791 specifies, with reference to the relevant parts of ISO 230, Test code for machine tools,
several families of tests for machining centres with horizontal or vertical spindle or with universal heads
of different types, standing alone or integrated in flexible manufacturing systems. ISO 10791 also
establishes the tolerances or maximum acceptable values for the test results corresponding to general
purpose and normal accuracy machining centres.
ISO 10791 is also applicable, totally or partially, to numerically controlled milling and boring machines,
when their configuration, components and movements are compatible with the tests described herein.
v
---------------------- Page: 5 ----------------------
©
INTERNATIONAL STANDARD ISO ISO 10791-7:1998(E)
Test conditions for machining centres —
Part 7:
Accuracy of a finished test piece
1 Scope
This part of ISO 10791 specifies, with reference to ISO 230-1, series of cutting tests, under finishing
conditions, of standard test pieces, as well as the characteristics and dimensions of the test pieces
themselves. This part of ISO 10791 is intended to supply minimum requirements for assessing the
cutting accuracy of the machine. Different, more severe or more expensive tests may be performed by
agreement between supplier/manufacturer and user.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of
this part of ISO 10791. At the time of publication, the editions indicated were valid. All standards are
subject to revision, and parties to agreements based on this part of ISO 10791 are encouraged to
investigate the possibility of applying the most recent editions of the standards indicated below.
Members of IEC and ISO maintain registers of currently valid International Standards.
Test code for machine tools — Part 1: Geometric accuracy of machines operating
ISO 230-1:1996,
under no-load or finishing conditions.
ISO 6462:1983, Face milling cutters with indexable inserts — Dimensions.
3 Preliminary remarks
3.1 Measuring units
In this part of ISO 10791, all linear dimensions, deviations and corresponding tolerances are expressed
in millimeters; angular dimensions are expressed in degrees, and angular deviations and the
corresponding tolerances are expressed in ratios but in some cases microradians or arcseconds may be
used for clarification purposes. The equivalence of the following expressions should always be kept in
mind:
–6
0,010/1 000 = 10 · 10 = 10 μrad » 2†
3.2 Reference to ISO 230-1
To apply this part of ISO 10791, reference shall be made to ISO 230-1, especially for the installation of
the machine before testing, warming up of the spindle and other moving components, description
of measuring methods and recommended accuracy of testing equipment.
1
---------------------- Page: 6 ----------------------
©
ISO
ISO 10791-7:1998(E)
3.3 Testing sequence
The sequence in which the tests are presented in this part of ISO 10791 in no way defines the practical
order of testing. In order to make the mounting of instruments or gauging easier, tests may be
performed in any order.
3.4 Tests to be performed
When testing a machine, it is not always necessary nor possible to carry out all the tests described in
this part of ISO 10791. When the tests are required for acceptance purposes, it is up to the user to
choose, in agreement with the supplier/manufacturer, those tests relating to the components and/or the
properties of the machine which are of interest. These tests are to be clearly stated when ordering a
machine. Mere reference to this part of ISO 10791 for the acceptance tests, without specifying the tests
to be carried out, and without agreement on the relevant expenses, cannot be considered as binding for
any contracting party.
3.5 Measuring instruments
The measuring instruments indicated in the tests described in the following sections are examples only.
Other instruments measuring the same quantities and having at least the same accuracy may be used.
Dial gauges shall have a resolution of 0,001 millimeters or better.
4 Types of test piece
In this part of ISO 10791, the two following types of test piece are considered, each of them in two sizes.
Types, sizes and corresponding designation of the particular test piece are shown in table 1.
Table 1 — Types, sizes and designation of the test pieces
Type Nominal size Designation
A 160 Test piece ISO 10791-7-A160
Positioning and contouring 320 Test piece ISO 10791-7-A320
test piece
B 80 Test piece ISO 10791-7-B80
Face milling test piece 160 Test piece ISO 10791-7-B160
In principle, no more than one piece of each type should be machined for acceptance purposes. In case
of special requirements, such as statistical assessment of the machine performance, the machining of
more test pieces is to be subject to agreement between supplier/manufacturer and user.
5 Location of test pieces
Extreme location posi
...
NORME ISO
INTERNATIONALE 10791-7
Première édition
1998-02-15
Conditions d'essai pour centres
d'usinage —
Partie 7:
Précision d'une pièce d'essai usinée
Test conditions for machining centres —
Part 7: Accuracy of a finished test piece
A
Numéro de référence
ISO 10791-7:1998(F)
---------------------- Page: 1 ----------------------
ISO 10791-7:1998(F)

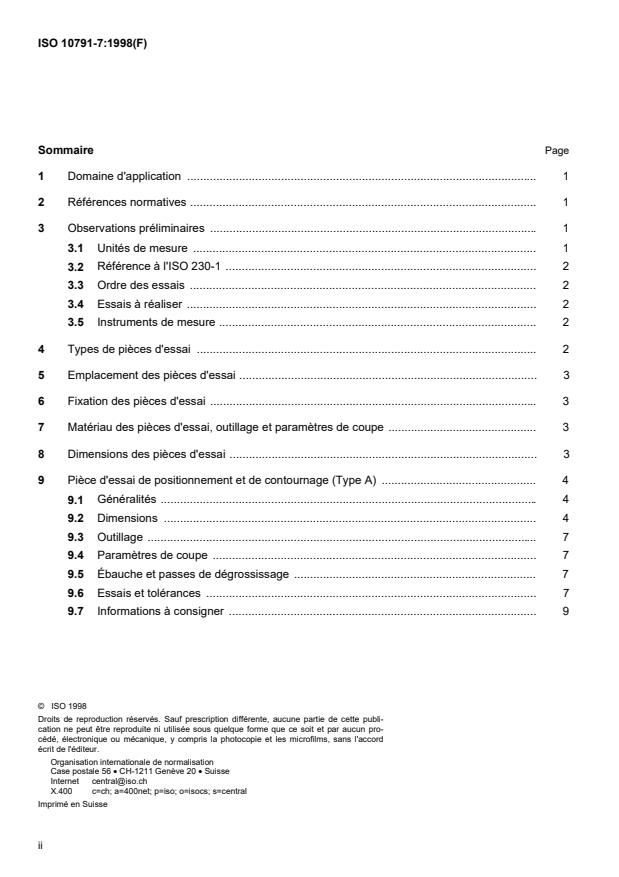

Sommaire Page
1 Domaine d'application . 1
2 Références normatives . 1
Observations préliminaires .1
3
3.1 Unités de mesure . 1
3.2 Référence à l'ISO 230-1 . 2
3.3 Ordre des essais . 2
3.4 Essais à réaliser . 2
3.5 Instruments de mesure . 2
4 Types de pièces d'essai . 2
5 Emplacement des pièces d'essai . 3
Fixation des pièces d'essai . 3
6
7 Matériau des pièces d'essai, outillage et paramètres de coupe . 3
8 Dimensions des pièces d'essai . 3
9 Pièce d'essai de positionnement et de contournage (Type A) . 4
9.1 Généralités .4
9.2 Dimensions . 4
9.3 Outillage . 7
9.4 Paramètres de coupe . 7
Ébauche et passes de dégrossissage . 7
9.5
9.6 Essais et tolérances . 7
9.7 Informations à consigner . 9
© ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
©
ISO ISO 10791-7:1998(F)
10 Pièce de surfaçage . 9
10.1 Généralités .9
Dimensions . 9
10.2
10.3 Outillage . 10
10.4 Paramètres de coupe . 10
10.5 Ébauche et passes de dégrossissage . 10
10.6 Tolérance de planéité de la surface finie . 11
10.7 Informations à consigner . 11
Annexe A (informative) Bibliographie . 12
iii
---------------------- Page: 3 ----------------------
©
ISO 10791-7:1998(F) ISO

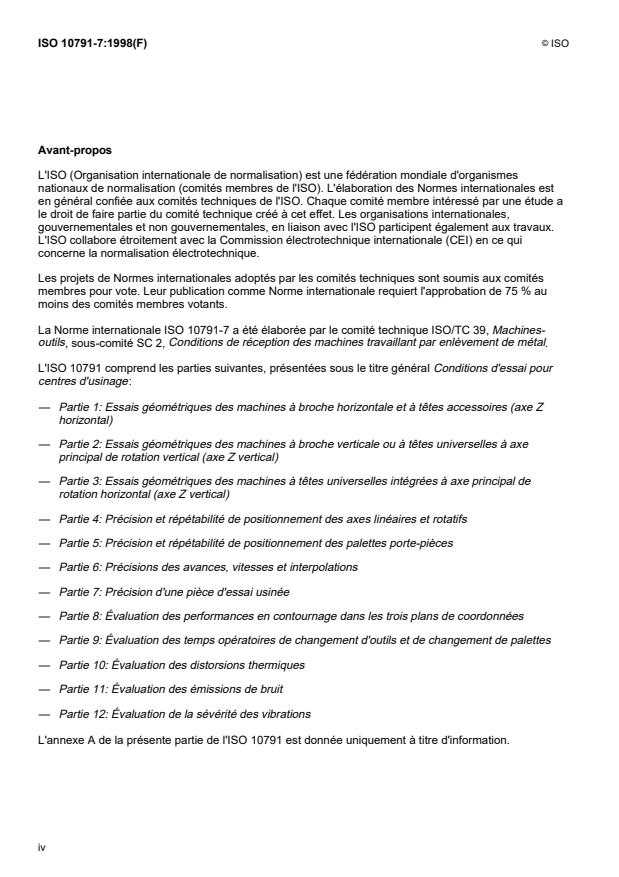

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a
le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités
membres pour vote. Leur publication comme Norme internationale requiert l'approbation de 75 % au
moins des comités membres votants.
La Norme internationale ISO 10791-7 a été élaborée par le comité technique ISO/TC 39, Machines-
outils, sous-comité SC 2, Conditions de réception des machines travaillant par enlèvement de métal.
L'ISO 10791 comprend les parties suivantes, présentées sous le titre général Conditions d'essai pour
centres d'usinage:
— Partie 1: Essais géométriques des machines à broche horizontale et à têtes accessoires (axe Z
horizontal)
— Partie 2: Essais géométriques des machines à broche verticale ou à têtes universelles à axe
principal de rotation vertical (axe Z vertical)
— Partie 3: Essais géométriques des machines à têtes universelles intégrées à axe principal de
rotation horizontal (axe Z vertical)
— Partie 4: Précision et répétabilité de positionnement des axes linéaires et rotatifs
— Partie 5: Précision et répétabilité de positionnement des palettes porte-pièces
— Partie 6: Précisions des avances, vitesses et interpolations
— Partie 7: Précision d'une pièce d'essai usinée
— Partie 8: Évaluation des performances en contournage dans les trois plans de coordonnées
— Partie 9: Évaluation des temps opératoires de changement d'outils et de changement de palettes
— Partie 10: Évaluation des distorsions thermiques
— Partie 11: Évaluation des émissions de bruit
— Partie 12: Évaluation de la sévérité des vibrations
L'annexe A de la présente partie de l'ISO 10791 est donnée uniquement à titre d'information.
iv
---------------------- Page: 4 ----------------------
©
ISO ISO 10791-7:1998(F)
Introduction
Un centre d'usinage est une machine-outil à commande numérique qui peut réaliser des opérations
d'usinage multiples comprenant fraisage, alésage, perçage et taraudage, ainsi que les changements
automatiques d'outils à partir d'un magasin ou d'une unité de stockage similaire dans le cadre d'un
programme d'usinage.
L'objet de l'ISO 10791 est de fournir une information aussi étendue et approfondie que possible sur les
essais et contrôles qui peuvent être effectués à des fins de comparaison, réception, maintenance ou
autres.
L'ISO 10791 prescrit, par référence aux parties correspondantes de l'ISO 230, Code d'essai des
machines-outils, plusieurs familles d'essais pour centres d'usinage à broche horizontale ou verticale ou
à têtes de broche universelles de différents types, destinés à être autonomes ou à être intégrer dans
des systèmes de fabrication. L'ISO 10791 établit également les tolérances ou les valeurs maximales
admissibles pour les résultats d'essai correspondant aux centres d'usinage à usage général et à
précision normale.
L'ISO 10791 est également applicable, en totalité ou en partie, aux machines à aléser et à fraiser à
commande numérique lorsque leur configuration, leurs composants et leurs mouvements sont
compatibles avec les essais décrits dans ce document.
v
---------------------- Page: 5 ----------------------
©
NORME INTERNATIONALE ISO ISO 10791-7:1998(F)
Conditions d'essai pour centres d'usinage —
Partie 7:
Précision d'une pièce d'essai usinée
1 Domaine d'application
La présente partie de l'ISO 10791 prescrit, par référence à l'ISO 230-1, une série d'essais de coupe,
dans les conditions de finition, des pièces d'essai standards, ainsi que les caractéristiques et les
dimensions des pièces d'essai proprement dites. La présente partie de l'ISO 10791 est destinée à
fournir des spécifications minimales permettant de déterminer la précision de l'usinage de la machine.
D'autres essais, plus sévères ou plus onéreux, peuvent être réalisés après accord entre le
fournisseur/constructeur et l'utilisateur.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de l'ISO 10791. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente partie de l'ISO 10791 sont invitées à rechercher la
possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après. Les membres de la
CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à un moment donné.
Code d'essai des machines-outils — Partie 1: Précision géométrique des machines
ISO 230-1:1996,
fonctionnant à vide ou dans des conditions de finition.
Fraises à surfacer et à surfacer et dresser, à plaquettes amovibles — Dimensions.
ISO 6462:1983,
3 Observations préliminaires
3.1 Unités de mesure
Dans la présente partie de l'ISO 10791, toutes les dimensions linéaires ainsi que toutes les tolérances
correspondantes sont exprimées en millimètres; les dimensions angulaires sont exprimées en degrés et
les écarts angulaires ainsi que les tolérances correspondantes sont principalement exprimés sous forme
de rapports mais, dans certains cas, pour plus de clarté, ils sont exprimés en microradians ou en
secondes d'arc. Il convient de toujours se rappeler de l'équivalence des expressions suivantes:
–6
0,010/1 000 = 10 · 10 = 10 μrad » 2†
1
---------------------- Page: 6 ----------------------
©
ISO
ISO 10791-7:1998(F)
3.2 Référence à l'ISO 230-1
Pour l'application de la présente partie de l'ISO 10791, il est nécessaire de se reporter à l'ISO 230-1,
notamment en ce qui concerne l'installation de la machine avant essais, la mise en température de la
broche et autres organes mobiles, la description des méthodes de mesurage, ainsi que la précision
recommandée pour les appareils de contrôle.
3.3 Ordre des essais
L'ordre dans lequel les essais sont présentés dans la présente partie de l'ISO 10791 ne définit nullement
l'ordre pratique de succession des opération de mesurage. Il peut être procédé aux contrôles, notamment
pour des questions de facilité de contrôle ou de montage des appareils de vérification, dans un ordre
entièrement différent.
3.4 Essais à réaliser
Il n'est pas toujours nécessaire, ni possible, lors de l'essai d'une machine d'un type déterminé, d'effectuer
la totalité des essais figurant dans la présente partie de l'ISO 10791. Lorsque les essais sont requis à des
fins de réception, il appartient à l'utilisateur de choisir, en accord avec le fournisseur/constructeur, les seuls
essais correspondant aux composants et/ou aux propriétés de la machine qui l'intéressent. Ces essais
doivent clairement être précisés lors de la passation de la commande. On considère que la simple
référence à la présente partie de l'ISO 10791 pour les essais de réception, sans spécification des essais
à effectuer, n'engage aucun des contractants, s'il n'y a pas accord sur les frais correspondants.
3.5 Instruments de mesure
Les instruments de mesure indiqués dans les essais décrits dans les articles suivants ne le sont qu'à
titre d'exemple. D'autres instruments mesurant les mêmes quantités et possédant au moins la même
précision peuvent être utilisés. Les comparateurs doivent au moins avoir une résolution de 0,001 mm.
4 Types de pièces d'essai
Dans la présente partie de l'ISO 10791, les deux types de pièces d'essai suivants sont considérés,
chacun dans deux tailles. Le type, la taille et la désignation de chaque pièce d'essai sont donnés dans
le tableau 1.
Tableau 1 — Types, tailles et désignation des pièces d'essai
Type Taille nominale Désignation
A 160 Pièce d'essai ISO 10791-7-A160
Pièce d'essai de
positionnement et 320 Pièce d'essai ISO 10791-7-A320
de contournage
B 80 Pièce d'essai ISO 10791-7-B80
Pièce d'essai de
surfaçage 160 Pièce d'essai ISO 10791-7-B160
Pas plus d'une pièce d'essai de chaque type ne doit, en principe, être usinée à des fins de réception. En
cas de prescriptions spéciales, comme par exemple la détermination statistique des performances de la
machine, l'usinage d'un plus grand nombre de pièces d'essai doit faire l'objet d'un accord entre le
fournisseur/constructeur et l'utilisateur.
2
---------------------- Page: 7 ----------------------
©
ISO
ISO 10791-7:1998(F)
5 Emplacement des pièces d'essai
Un emplacement extrême de la pièce d'essa
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
