ISO 14405-1:2016

INTERNATIONAL ISO
STANDARD 14405-1
Second edition
2016-08-15
Geometrical product specifications
(GPS) — Dimensional tolerancing —
Part 1:
Linear sizes
Spécification géométrique des produits (GPS) — Tolérancement
dimensionnel —
Partie 1: Tailles linéaires
Reference number
©
ISO 2016

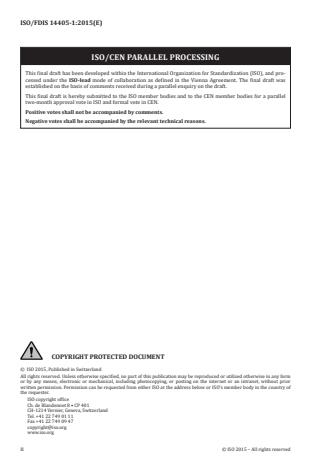

© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Specification modifiers and symbols .16
5 Default specification operator for size .19
5.1 General .19
5.2 ISO default specification operator for size .20
5.3 Drawing-specific default specification operator for size .21
6 Drawing indication for special specification operators for size .22
6.1 Basic specification .22
6.1.1 General.22
6.1.2 Rules to indicate a basic GPS specification .22
6.1.3 Rules to indicate basic dimensional specification with modifiers .23
6.2 Indication of special specification operators .24
6.2.1 One specification operator for both limits (upper and lower) of a
size characteristic .24
6.2.2 Different specification operator for upper limit of size and lower limit of size .27
6.2.3 More than one dimensional specification applied to a linear feature of size .29
6.3 Tolerancing of fits on assembly drawings .30
7 Indication of the toleranced feature on which the size characteristic is defined .31
7.1 Complete toleranced linear feature of size .31
7.2 Specific fixed restricted portion of the feature of size .31
7.3 Any restricted portion of the feature of size of a specified length .32
7.4 Any cross section or any longitudinal section of a linear feature of size .33
7.5 Size characteristic in a specific cross section of a feature of size .35
7.6 Requirement applied individually for more than one feature of size .37
7.7 Requirement applied for more than one feature considered as one feature of size .38
7.8 Flexible/non-rigid parts .38
8 Complementary indication .39
Annex A (normative) Proportions and dimensions of graphical symbols .40
Annex B (informative) Overview diagram for linear size .42
Annex C (informative) Data handling with rank-order modifiers .43
Annex D (normative) Size characteristics .45
Annex E (normative) Graphical rules to locate and dimension the dimensional
specification elements .50
Annex F (informative) Relation to the GPS matrix model .54
Bibliography .56

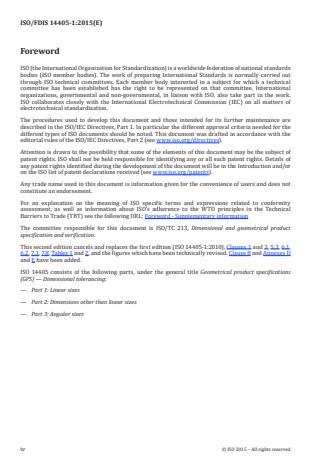

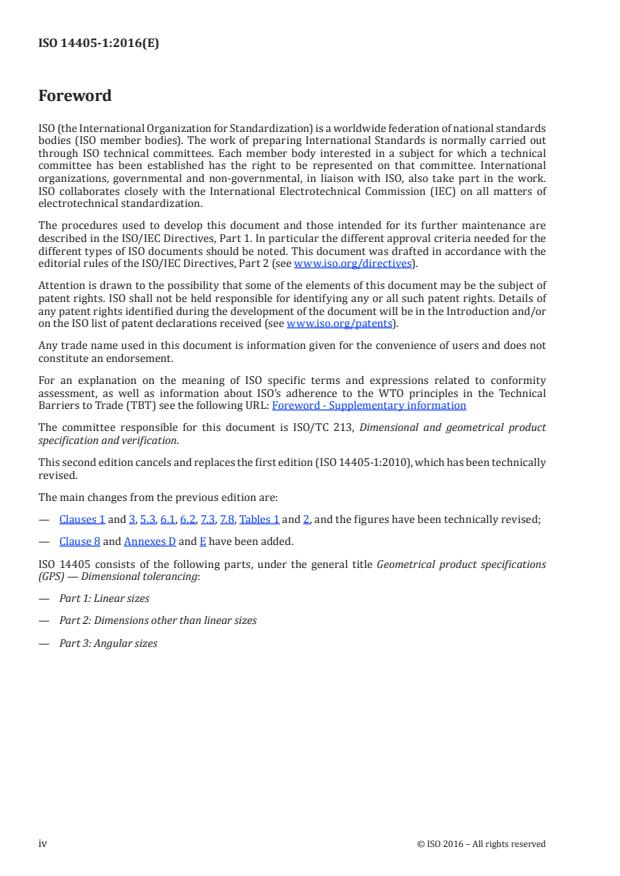

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 213, Dimensional and geometrical product
specification and verification.
This second edition cancels and replaces the first edition (ISO 14405-1:2010), which has been technically
revised.
The main changes from the previous edition are:
— Clauses 1 and 3, 5.3, 6.1, 6.2, 7.3, 7.8, Tables 1 and 2, and the figures have been technically revised;
— Clause 8 and Annexes D and E have been added.
ISO 14405 consists of the following parts, under the general title Geometrical product specifications
(GPS) — Dimensional tolerancing:
— Part 1: Linear sizes
— Part 2: Dimensions other than linear sizes
— Part 3: Angular sizes
iv © ISO 2016 – All rights reserved

Introduction
This part of ISO 14405 is a geometrical product specification (GPS) standard and is to be regarded as a
general GPS standard (see ISO 14638). It influences chain links A to C of the chain of standards on size.
The ISO GPS matrix model given in ISO 14638 gives an overview of the ISO GPS system of which this
part of ISO 14405 is a part. The fundamental rules of ISO GPS given in ISO 8015 apply to this part
of ISO 14405 and the default decision rules given in ISO 14253-1 apply to the specifications made in
accordance with this part of ISO 14405, unless otherwise indicated.
For more detailed information of the relation of this part of ISO 14405 to other standards and the GPS
matrix model, see Annex F.
Produced workpieces exhibit deviations from the ideal geometric form. The real value of the dimension
of a feature of size is dependent on the form deviations and on the specific type of size applied.
The type of size to be applied to a feature of size depends on the function of the workpiece.
The type of size can be indicated on the drawing by a specification modifier for controlling the feature
definition.
INTERNATIONAL STANDARD ISO 14405-1:2016(E)
Geometrical product specifications (GPS) — Dimensional
tolerancing —
Part 1:
Linear sizes
IMPORTANT — The illustrations included in this part of ISO 14405 are intended to illustrate
the text and/or to provide examples of the related technical drawing specification. These
illustrations are not fully dimensioned and toleranced showing only the relevant general
principles. As a consequence, the illustrations are not a representation of a complete workpiece
and are not of a quality that is required for use in industry (in terms of full conformity with the
standards prepared by ISO/TC 10 and ISO/TC 213) and as such, are not suitable for projection
for teaching purposes
1 Scope
This part of ISO 14405 establishes the default specification operator (see ISO 17450-2) for linear size
and defines a number of special specification operators for linear size for features of size, e.g. “cylinder”,
1)
“sphere”, “torus,” , “circle”, “two parallel opposite planes”, or “two parallel opposite straight lines”.
It also defines the specification modifiers and the drawing indications for these linear sizes.
This part of ISO 14405 covers the following linear sizes:
a) local size:
— two-point size;
— spherical size;
— section size;
— portion size;
b) global size:
— direct global linear size:
— least-squares size;
— maximum inscribed size;
— minimum circumscribed size;
— minimax size;
— indirect global linear size;
c) calculated size:
— circumference diameter;
— area diameter;
— volume diameter;
1) A torus is a feature of size when its directrix diameter is fixed.
d) rank-order size:
— maximum size;
— minimum size;
— average size;
— median size;
— mid-range size;
— range of sizes;
— standard deviation of sizes.
This part of ISO 14405 defines tolerances of linear sizes for the following:
— a + and/or − limit deviation (e.g. 0/−0,019) (see Figure 11);
— an upper limit of size (ULS) and/or lower limit of size (LLS) (e.g. 15,2 max., 12 min., or 30,2/30,181)
(see Figure 13);
— an ISO tolerance class code in accordance with ISO 286-1 (e.g. 10 h6) (see Figure 12);
with or without modifiers (see Tables 1 and 2).
This part of ISO 14405 provides a set of tools to express several types of size characteristic. It does not
present any information on the relationship between a function or a use and a size characteristic.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 286-1, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 1: Basis of tolerances, deviations and fits
ISO 8015, Geometrical product specifications (GPS) — Fundamentals — Concepts, principles and rules
ISO 17450-1, Geometrical product specifications (GPS) — General concepts — Part 1: Model for geometrical
specification and verification
ISO 17450-2:2012, Geometrical product specifications (GPS) — General concepts — Part 2: Basic tenets,
specifications, operators, uncertainties and ambiguities
ISO 17450-3, Geometrical product specifications (GPS) — General concepts — Part 3: Toleranced features
ISO 81714-1, Design of graphical symbols for use in the technical documentation of products — Part 1:
Basic rules
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 286-1, ISO 8015, ISO 17450-1,
ISO 17450-2, ISO 17450-3, and the following apply.
2 © ISO 2016 – All rights reserved

3.1
feature of size
feature of linear size or feature of angular size
Note 1 to entry: Feature of linear size and feature of angular size are synonyms of linear feature of size and
angular feature of size, respectively.
Note 2 to entry: Figures 1 and 2 illustrate a linear feature of size, type cylinder, or two parallel opposite planes.
Note 3 to entry: This part of ISO 14405 only deals with features of linear size which can be a cylinder, a sphere,
two parallel opposite planes, a circle (intersection of a revolute surface and a plane perpendicular to the axis
of the associated surface), two parallel opposite straight lines (the intersection of a cylindrical surface and a
plane containing the associated axis of the cylindrical surface or a prismatic surface and a plane perpendicular
to the associated median plane of the prismatic surface), and two opposite circles (the intersection of a pair
of coaxial revolute surfaces and a plane perpendicular to the axis of one of the revolute surfaces), i.e. the wall
thickness of a tube.
Note 4 to entry: Two opposite straight lines can be symmetrically established from the associated axis for a
cylindrical surface or a plane perpendicular to the plane of a prismatic surface. Two opposite circles can be
established from the intersection of a pair of coaxial revolute surface and a plane perpendicular to the axis of
one the revolute surfaces or intersection of a collection of two single surfaces and a section feature which is a
cylinder.
a) Nominal features of linear size (internal and external)
b) Extracted feature
Key
1 size of internal linear feature of size
2 size of external linear feature of size
Figure 1 — Example of a linear feature of size consisting of two opposite planes
a) Nominal features of size (internal and external)
b) Extracted feature
Key
1 size of internal linear feature of size
2 size of external linear feature of size
Figure 2 — Example of a linear feature of size consisting of a cylinder
[SOURCE: ISO 17450-1:2011, 3.3.1.5]
3.2
upper limit of size
upper limit of size characteristic
ULS
largest permissible value for a size characteristic (3.5)
3.3
lower limit of size
lower limit of size characteristic
LLS
smallest permissible value for a size characteristic (3.5)
3.4
size
dimensional parameter considered variable for a feature of size (3.1) that can be defined on a nominal
feature or on an associated feature
Note 1 to entry: In this part of ISO 14405, the size is linear, e.g. the diameter of a cylinder or the distance between
two parallel opposite planes, two opposing lines, and two concentric circles. Depending on the type of linear
feature of size, the terms “diameter”, “width”, and “thickness” are synonyms for size.
Note 2 to entry: A size is angular (e.g. angle of a cone) or linear (e.g. diameter of a cylinder). This part of ISO 14405
only deals with linear size.
4 © ISO 2016 – All rights reserved

3.5
size characteristic
characteristic relative to a size (3.4) and defined from an extracted integral feature
Note 1 to entry: See Figure B.1.
Note 2 to entry: A size can be evaluated by more than one size characteristic (e.g. the two-point diameter or the
diameter of the associated feature taken on the extracted feature).
3.6
local size
local linear size
local size characteristic
local linear size characteristic
size characteristic (3.5) having by definition a non-unique result of evaluation along and/or around a
feature of size (3.1)
Note 1 to entry: For a given feature, an infinity of local sizes exists.
Note 2 to entry: A two-point size on two opposite planes can be called a “two-point thickness” or a “two-point width”.
Note 3 to entry: In Figure 3, examples of local size are shown. These examples do not take into account the rank-
order size (3.7.2.2).
Note 4 to entry: Elementary types of size characteristic are defined in Annex D.
3.6.1
two-point size
distance between two opposite points on a extracted integral linear feature of size
Note 1 to entry: A two-point size on a cylinder can be called a “two-point diameter”.
Note 2 to entry: A two-point size on two opposite planes can be called a “two-point distance”.
Note 3 to entry: The method establishing a two-point size from any kind of features of size is given in ISO 17450–3.
3.6.2
section size
global size (3.7) for a given cross section of the extracted integral feature
Note 1 to entry: A section size is a local size (3.6) for the complete toleranced feature of size (3.1).
Note 2 to entry: The cross section is defined with the same criterion as the one taken to define the direct global
size (3.7.1).
Note 3 to entry: On an extracted feature which is a cylinder, it is possible to define an infinite number of cross
sections in which the diameter of the associated circle can be defined (with a specific association criterion). This
is a section size.
3.6.3
portion size
global size (3.7) for a given portion of the extracted feature
Note 1 to entry: A portion size is a local size (3.6) for the complete toleranced feature of size (3.1).
3.6.4
spherical size
diameter of the maximum inscribed sphere
Note 1 to entry: The maximum inscribed sphere is used when defining the spherical size of both internal and
external feature of size.
Note 2 to entry: See Figure 3 c).
a) Extracted feature under consideration which could be either an internal or external
feature and either a cylinder or two opposite planes
b) Two-point sizes (see ISO 17450–3)
c) Spherical sizes
d) Section size obtained from a direct global size with maximum inscribed criterion
(other criteria are possible)
e) Portion size from a direct global size with maximum inscribed criterion
(other criteria are possible)
Key
d size [in Figure 3 b)] P position
L considered length of the portion of the cylinder S⌀d diameter of the maximum inscribed sphere
NOTE 1 The section size of Figure 3 d) in each cross section is given by the diameter of the maximum inscribed
circle defined in that cross section.
NOTE 2 Only a portion of the extracted feature of length, L, is considered in Figure 3 e).
Figure 3 — Examples of local size
6 © ISO 2016 – All rights reserved

3.7
global size
global linear size
global size characteristic
global linear size characteristic
size characteristic (3.5) having by definition a unique value along and around a toleranced feature of
size (3.1)
3.7.1
direct global size
direct global linear size
direct global size characteristic
direct global linear size characteristic
global size (3.7) equals to the size of an associated integral feature which is of the same geometrical type
as the feature of size (3.1) and which is established without constraint of size, orientation, or location
Note 1 to entry: The different direct global linear sizes are given in Figure 4.
Note 2 to entry: Different criteria may be used for this operation of association and different results are obtained
depending on the criterion chosen. The association criteria described in this part of ISO 14405 are total least-
squares, maximum inscribed, minimum circumscribed, and minimax criteria.
Note 3 to entry: The associated integral feature (established from the extracted integral feature) has the same
ideal shape as the feature of size. Its size is considered variable.
3.7.1.1
least-squares size
direct global size (3.7.1) for which an associated integral feature is established from the extracted
integral feature(s) with the total least-squares criterion
Note 1 to entry: In this part of ISO 14405, “total least-squares” is referred to only as “least-squares”. It minimizes
the sum of the square of distances existing between the associated integral feature and the extracted integral
feature.
3.7.1.2
maximum inscribed size
direct global size (3.7.1) for which an associated integral feature is established from the extracted
integral feature(s) with the maximum inscribed criterion
Note 1 to entry: In the case of an internal linear feature of size, the maximum inscribed size was previously
called “mating size for an internal feature”. It maximizes the size of the associated integral feature which can be
inscribed in the extracted integral feature (with constraint of contact between the extracted integral feature and
the associated integral feature).
3.7.1.3
minimum circumscribed size
direct global size (3.7.1) for which an associated integral feature is established from the extracted
integral feature(s) with the minimum circumscribed criterion
Note 1 to entry: In the case of an external linear feature of size, the minimum circumscribed size was previously
called “mating size for an external feature”. It minimizes the size of the associated feature which can be
circumscribed to the extracted integral feature (with constraint of contact between the extracted integral
feature and the associated integral feature).
3.7.1.4
minimax size
Chebyshev size
direct global size (3.7.1) for which an associated integral feature is established from the extracted
integral feature(s) with the minimax criterion
Note 1 to entry: The minimax criterion without constraint of inside or outside material gives the medium
feature of the minimum zone including the extracted integral feature. It minimizes the maximum value of the
set of distances between the points of the extracted integral feature and the associated integral feature without
material constraint.
3.7.2
indirect global size
indirect global linear size
indirect global size characteristic
indirect global linear size characteristic
rank-order size (3.7.2.2) or global calculated size (3.7.2.1)
Note 1 to entry: An indirect global size can be, for example, an average of a set of two-point size values taken on
the extracted cylindrical surface.
a) Extracted feature under consideration which could be either an internal or external
feature and either a cylinder or two opposite planes
b) Maximum inscribed size
c) Minimum circumscribed size
d) Least-squares size
8 © ISO 2016 – All rights reserved

e) Minimax size
Figure 4 — Illustration of direct global sizes
3.7.2.1
calculated size
size (3.4) obtained by using a mathematical formula that relates the intrinsic characteristic of a feature
to one or several other dimensions of the same feature
Note 1 to entry: The calculated size can be a local size (3.6) or a global size (3.7).
3.7.2.1.1
circumference diameter
calculated size (3.7.2.1) giving the diameter, d, obtained from the following
formula:
C
d =
π
where C is the length of the integral extracted line in a cross section normal to the axis of the least-
squares associated cylinder
Note 1 to entry: See Figure 5.
Note 2 to entry: The circumference diameter is defined in a cross section.
Note 3 to entry: Several criteria can be used for the operation of association to orient the cross section and
different results are obtained according to the chosen criterion. The default criterion is the least-squares
associated cylinder of the feature (see ISO 17450–3).
Note 4 to entry: In cases where the feature is non-convex, the circumference diameter can be larger than the
minimum circumscribed diameter.
Note 5 to entry: The circumference diameter depends on the filtration criteria used.
a) b)
Key
C length of the outline (extracted line)
d circumference diameter, equal to C divided by π
Figure 5 — Example of circumference diameter
3.7.2.1.2
area diameter
calculated size (3.7.2.1) giving the diameter, d, obtained from the following
formula:
4A
d=
π
where A is the area limited by the integral extracted line of a cross section normal to the axis of the
least-squares associated cylinder
Note 1 to entry: See Figure 6.
Note 2 to entry: The area diameter is defined in a cross section.
Note 3 to entry: Several criteria may be used for the operation of association to orient the cross section and
different results are obtained according to the chosen criterion. The default criterion is the least-squares
associated cylinder of the feature (see ISO 17450–3).
a) b)
Key
A area inside outline of the extracted line
d area diameter, calculated from A
Figure 6 — Example of area diameter
3.7.2.1.3
volume diameter
calculated size (3.7.2.1) giving the diameter, d, obtained from the following
formula:
4V
d=
π×L
where
V is the volume limited by the integral extracted cylinder;
L is the height of the cylinder taken between two parallel planes perpendicular to the axis of the
least-squares associated cylinder with the maximum distance between them and containing a
complete section of the feature
Note 1 to entry: See Figure 7.
Note 2 to entry: Several criteria may be used for the operation of association to orient the cross sections
intersecting the extracted cylinder and defining L. Different results are obtained according to the chosen
criterion. The default criterion is the least-squares associated cylinder of the feature (see ISO 17450–3).
10 © ISO 2016 – All rights reserved

Key
V volume of the extracted feature
L length of the cylinder
d volume diameter, calculated from V and L
a
Two parallel planes perpendicular to the axis of the least-squares associated cylinder with the maximum
distance between them and containing a complete section of the feature.
Figure 7 — Example of volume diameter
3.7.2.2
rank-order size
size characteristic (3.5) defined mathematically from a homogeneous set of local size (3.6) values
obtained along and/or around the toleranced feature
Note 1 to entry: A rank-order size can be used to define an indirect global size (3.7.2) from a local size (3.6) (portion
size (3.6.3), section size (3.6.2), spherical size (3.6.4), and two-point size (3.6.1)).
Note 2 to entry: A rank-order size can be used to define a local size from another local size (for example, to define
a rank order section size from a two-point size taken in the section).
Note 3 to entry: The different types of rank-order size defined in this part of ISO 14405 are illustrated in Figure 8.
3.7.2.2.1
maximum size
rank-order size (3.7.2.2) defined as the maximum of the set of values of a local size (3.6) along and/or
around the toleranced feature
3.7.2.2.2
minimum size
rank-order size (3.7.2.2) defined as the minimum of the set of values of a local size (3.6) along and/or
around the toleranced feature
3.7.2.2.3
average size
rank-order size (3.7.2.2) defined as the average of the set of values of a local size (3.6) along and/or
around the toleranced feature
3.7.2.2.4
median size
rank-order size (3.7.2.2) defined as the median value of the set of values of a local size (3.6) along and/or
around the toleranced feature
Note 1 to entry: The median value allows the population of local size values to be split into two equal portions
(50 % above and 50 % below). Depending on the function of repartition of the population, the median size, and
the average size can be identical or different.
3.7.2.2.5
mid-range size
rank-order size (3.7.2.2) defined as the mean of the maximum and the minimum of the set of values of a
local size (3.6) along and/or around the toleranced feature
3.7.2.2.6
range of sizes
rank-order size (3.7.2.2) defined as the difference between the maximum and the minimum of the set of
values of a local size (3.6) along and/or around the toleranced feature
3.7.2.2.7
standard deviation of sizes
rank-order size (3.7.2.2) defined as the standard deviation of the set of values of a local size (3.6) along
and/or around the toleranced feature
Note 1 to entry: A standard deviation is sometimes presented as a quadratic sum explaining the second letter of
the associated symbol (see Table 1).
12 © ISO 2016 – All rights reserved

a) b)
c) d)
Key
1 set of values of local sizes 6 median size (= 9,969 86)
2 position along the axis 7 mid-range size (= 10,020 345)
3 maximum size (= 10,497 88) 8 size range (= 0,955 07)
4 minimum size (= 9,542 81) 9 standard deviation of sizes (=0,30178)
5 average size (= 10,011 69) d values of local size
i
Figure 8 — Example of rank-order sizes based on the two-point size
3.8
envelope requirement
combination of the two-point size (3.6.1) applied for the least material limit of the size (3.4) and either the
minimum circumscribed size (3.7.1.3) or the maximum inscribed size (3.7.1.2) applied for the maximum
material limit of the size
Note 1 to entry: The “envelope requirement” was previously referred to as the “Taylor principle”.
3.8.1
envelope requirement for external features of size
combination of the two-point size (3.6.1) applied for the lower limit of size (LLS) (3.3) and the minimum
circumscribed size (3.7.1.3) applied for the upper limit of size (ULS) (3.2)
Note 1 to entry: See Figure 9.
a) Specification b) Interpretation
Key
1 two-point sizes (required to be larger than or equal to 149,97)
2 diameter of envelope cylinder equal to 150,03mm
3 envelope cylinder including 4
4 extracted integral feature
Figure 9 — Example of envelope requirement for external linear feature of size
3.8.2
envelope requirement for internal features of size
combination of the two-point size (3.6.1) applied for the upper limit of size (ULS) (3.2) and the maximum
inscribed size (3.7.1.2) applied for the lower limit of size (LLS) (3.3)
Note 1 to entry: See Figure 10.
14 © ISO 2016 – All rights reserved

a) Specification b) Interpretation
Key
1 two-point sizes (required to be smaller than or equal to 12,1)
2 diameter of envelope cylinder equal to 12 mm
3 envelope cylinder included within 4
4 extracted integral feature
Figure 10 — Example of envelope requirement for internal linear feature of size
3.9
common toleranced feature of size
several separate single features of size considered as one feature of size (3.1) on which a common
tolerance is applied
Note 1 to entry: See 7.7 and Figure 33.
3.10
united feature of size
set of two or more single integral features considered as one feature of size (3.1)
Note 1 to entry: a united feature of size is a sub-type of united feature. A united feature can be an integral feature
which is not a feature of size.
3.11
intersection plane
plane, established from an extracted feature of the workpiece, identifying a line on an extracted surface
(integral or median) or a point on an extracted line
3.12
direction feature
feature, established from an extracted feature of the workpiece, identifying the direction of distance
used to define a characteristic
Note 1 to entry: This definition is adapted from ISO 1101:2012 to broaden its scope which is limited in ISO 1101
to identify the direction of the width of the tolerance zone.
4 Specification modifiers and symbols
For the purposes of this part of ISO 14405, the specification modifiers (see ISO 17450-2:2012, 3.4.2) and
symbols in Tables 1 and 2 apply.
To define in a dimensional specification a specific type of size characteristic available for upper and/or
lower limit specification, modifiers or symbols shall be used in the sequence as defined in Table 3.
The combination of these modifiers and symbols is described in Clauses 5, 6, and 7. Rules for the
presentation of graphical symbols are given in Annex A.
Details of size characteristics are given in Annex D.
The presentation of indications of size specifications shall follow the rules given in Annex E.
Table 1 — Specification modifiers for linear size
Modifier Description Reference
Two-point size 3.6.1
Local size defined by a sphere 3.6.4
Least-squares association criterion 3.7.1.1
Maximum inscribed association criterion 3.7.1.2
Minimum circumscribed association criterion 3.7.1.3
Minimax (Chebyshev) association criteria 3.7.1.4
Circumference diameter (calculated size) 3.7.2.1.1
Area diameter (calculated size) 3.7.2.1.2
Volume diameter (calculated size) 3.7.2.1.3
a
Maximum size 3.7.2.2.1
a
Minimum size 3.7.2.2.2
a
Average size 3.7.2.2.3
a
Median size 3.7.2.2.4
a
Mid-range size 3.7.2.2.5
a
Range of sizes 3.7.2.2.6
a
Standard deviation of sizes 3.7.2.2.7
a
Rank-order size can be used as a supplement to calculated portion size or global portion
size or local size (see 3.7.2.2 and 6.1.3).
16 © ISO 2016 – All rights reserved

Table 2 — Complementary specification modifiers
Description Symbol Reference Example of indication
b
United feature of size UF 7.1
Envelope requirement 6.2.2
Any restricted portion of feature /Length 7.3
Any cross section ACS 7.4
Specific fixed cross section SCS 7.5
Any longitudinal section ALS 7.4
7.6
More than one feature Number ×
7.7
Common toleranced feature of size CT 7.7
Free-state condition 7.8
Between 7.2 to 7.3
a
Intersection plane 7.4
a
Direction feature 7.4
Flagnote 8
a
For more information, see ISO 1101.
b
The symbol UF can be used to identify a united feature of size or a united feature which is not a feature of size.
Table 3 — Type and sub-type of size characteristic and associated modifiers
Type of size Subtype Additional definition Associated modifiers
characteristic
Two-point size
Spherical size
With least-squares association criteria

or
or
With maximum inscribed association
or
criteria
or
With minimum circumscribed asso-
or
ciation criteria
Local size Section size
or
With minimax association criteria
or
or
Calculated size with circumference

diameter
Calculated size with area diameter

Rank-order size of all types of local size

Example:
With least-squares association
Example:
criteria
With maximum inscribed
Example:
association criteria
With minimum circumscribed
Example:
Portion size of
association criteria
length L
With minimax association criteria
Example:
Calculated size with volume
Example:
diameter
Rank-order size of section size or
Example:
spherical size or two-point size
With least-squares association criteria
With maximum inscribed size
Direct global
size
With minimum circumscribed size
Global size
With minimax association criteria
Calculated Calculated size with volume diameter
global size
Indirect global Rank-order size based on a local size
Example:
size
Local and Envelope
Combination of and or
global size requirement
18 © ISO 2016 – All rights reserved

5 Default specification operator for size
5.1 General
The size operator defined in this part of ISO 14405 only deals with features of linear size which can
be a cylinder, a sphere, two parallel opposite planes, a circle (the intersection of a revolute surface and
a plane perpendicular to the axis of the associated surface), two parallel opposite straight lines (the
intersection of a cylindrical surface and a plane containing the associated axis of the cylindrical surface
or a prismatic surface and a plane perpendicular to the associated median plane of the prismatic
surface), and two opposite circles (the intersection of a pair of coaxial revolute surface and a plane
perpendicular to the axis of the revolute surface).
When the basic GPS indication is used for linear size, the default specification operator for size applies.
The default specification operator for size can be the following:
— the ISO default GPS specification operator (see 5.2 and ISO 8015);
— the drawing-specific default GPS specification operator (see 5.3);
— the altered default GPS specification operator (see ISO 8015).
The basic GPS specification for linear size has no specification modifier attached and can be one of five
types (see Table 4).
NOTE The specification with the ISO tolerance code or with upper and lower values is equivalent.
Table 4 — Different basic GPS specifications for size
a
Basic GPS specification for linear size Examples Figure
0    +0,2
Nominal size ± deviation limits 11
150 −0,2 ⌀38 −0,1 55 ± 0,2
Nominal size followed by tolerance code in accordance with 100 h8; ⌀67 k6; 165 js10
ISO 286–1
150 ⌀38,2 55,2
Values of upper and lower limits of size 13
149,8 ⌀37,9 54,8
Values of upper or lower limits of size 85,2 max. 84,8 min. —
General tolerancing defined by a nominal size neither
indicated in brackets nor as a theoretically exact dimension —
b
(TED) (squared dimension) and in the title block ISO 2768-m
a
Deviation limits of values for upper and lower limits of size can be written in one line, see 6.2.2.
b
See ISO 2768–1 for information on general tolerancing.
5.2 ISO default specification operator for size
The ISO default specification operator for size (without specification modifier) is the two-point size.
The ISO default specification operator for size applies when there is no indication on the drawing
referring to another default specification for size as defined in 5.3. The consequences of this default
definition are given in Annex C.
If the two-point size (default) is applied for both specified limits, the modifier shall not be indicated.
The specifications of Figures 11 to 13 use the ISO default specification operator for size and are
identical, but written in different ways.
a) Linear feature of size type: cylinder b) Linear feature of size type: two parallel
opposite planes
Figure 11 — Example of ISO basic GPS specification of size — Nominal size ± deviation limits
a) Linear feature of size type: cylinder b) Linear feature of size type: two parallel
opposite planes
Figure 12 — Example of ISO basic GPS specification of size — Nominal size followed by ISO
tolerance code — ISO 286-1
20 © ISO 2016 – All rights reserved

a) Linear feature of size type: cylinder b) Linear feature of size type: two parallel
opposite planes
Figure 13 — Example of ISO basic GPS specification of size — Values of upper and lower limits of
size (ULS and LLS)
If the two-point size is applied only for one of the two specified limits, the modifier shall be indicated
after the relevant limit of size or deviation limit (see 6.2.2).
5.3 Drawing-specific default specification operator for size
When a drawing-specific default specification operator (see ISO 17450-2) for size applies, it shall be
indicated on the drawing in or near the title block in the following order:
— a reference to this International Standard, i.e. “Linear size ISO 14405”;
— the specification modifier(s) for the chosen default definition of linear size.
To facilitate the reading of the drawing, it is possible to indicate all other types of modifier used on
the drawing by listing them in brackets after the drawing-specific default specification indication [see
Figure 14 b)].
See also Figure 14.
a) b)
NOTE The default specification operator for this drawing is not the two-point size, but is changed to least
squares size [see Figure 14 a)]. Other examples can be the following:
— “Linear size ISO 14405 ” changing the default specification operator to the envelope requirement [see
Figure 14 b)];
— “Linear size ISO 14405 ” changing the default specification operator to the circumference diameter, etc.
Figure 14 — Example: Change of default specification operator for linear size for the entire
drawing
6 Drawing indication for special specification operators for size
6.1 Basic specification
6.1.1 General
A tolerance indication for size by default applies to one single complete feature of size (see 6.2 and 7.1).
It is possible to indicate that
a) the tolerance applies to any restricted part or a fixed restricted portion of the feature of size (see
7.2, 7.3, 7.4, and 7.5), or
b) that the tolerance applies to more than one feature of size (see 7.6 and 7.7).
When the ISO default specification operator for size characteristics does not apply, specification
modifiers (see Tables 1 and 2) shall be used to indicate which special specification operator(s) applies
(see ISO 17450-2:2012, 3.2.7).
The specification modifiers shall be used together with the basic GPS specification for size (see
examples of indication in Table 1) or by given the tolerance when the size cha
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 14405-1
ISO/TC 213
Spécification géométrique des
Secrétariat: DS
produits (GPS) — Tolérancement
Début de vote:
2015-10-15 dimensionnel —
Vote clos le:
Partie 1:
2015-12-15
Tailles linéaires
Geometrical product specifications (GPS) — Dimensional
tolerancing —
Part 1: Linear sizes
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
Veuillez consulter les notes administratives en page iii
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 14405-1:2015(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2015
ISO/FDIS 14405-1:2015(F)
TRAITEMENT PARALLÈLE ISO/CEN
Le présent projet final a été élaboré dans le cadre de l’Organisation internationale de normalisation (ISO) et
soumis selon le mode de collaboration sous la direction de l’ISO, tel que défini dans l’Accord de Vienne. Le
projet final a été établi sur la base des observations reçues lors de l’enquête parallèle sur le projet.
Le projet final est par conséquent soumis aux comités membres de l’ISO et aux comités membres du CEN en
parallèle à un vote d’approbation de deux mois au sein de l’ISO et à un vote formel au sein du CEN.
Les votes positifs ne doivent pas être accompagnés d’observations.
Les votes négatifs doivent être accompagnés des arguments techniques pertinents.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application .1
2 Références normatives .2
3 Termes et définitions .3
4 Modificateurs de spécification et symboles .15
5 Opérateur de spécification de taille par défaut .18
5.1 Généralités .18
5.2 Opérateur de spécification de taille par défaut ISO .19
5.3 Opérateur de spécification de taille par défaut spécifique au dessin .20
6 Indication d’opérateurs de spécification spéciaux de taille sur le dessin .21
6.1 Spécification de base .21
6.1.1 Généralités .21
6.1.2 Règles pour indiquer une spécification GPS de base .21
6.1.3 Règles pour indiquer une spécification dimensionnelle de base
sans modificateurs .22
6.2 Indication des opérateurs de spécification spéciaux .23
6.2.1 Un opérateur de spécification pour les deux limites (supérieure et
inférieure) d’une caractéristique dimensionnelle .23
6.2.2 Opérateur de spécification distinct pour les limites supérieure et
inférieure de taille .25
6.2.3 Plusieurs spécifications dimensionnelles appliquées à une entité
dimensionnelle linéaire .27
6.3 Tolérancement des ajustements sur les dessins d’ensemble .29
7 Indication de l’élément tolérancé dont la caractéristique dimensionnelle est définie .29
7.1 Entité dimensionnelle linéaire tolérancée complète .29
7.2 Portion restreinte fixe spécifique d’une entité dimensionnelle .30
7.3 Portion restreinte quelconque de longueur spécifiée d’une entité dimensionnelle .30
7.4 Section droite quelconque ou section longitudinale quelconque d’une entité
dimensionnelle linéaire .31
7.5 Caractéristique dimensionnelle dans une section droite spécifique d’une
entité dimensionnelle .33
7.6 Exigence appliquée individuellement à plusieurs entités dimensionnelles .35
7.7 Exigence appliquée à plusieurs entités dimensionnelles considérées comme une
entité dimensionnelle .35
7.8 Parties flexibles/non rigides .36
8 Indication complémentaire.37
Annexe A (normative) Proportions et dimensions des symboles graphiques .38
Annexe B (informative) Diagrammes de concepts pour les tailles linéaires .40
Annexe C (informative) Traitement des données avec des modificateurs d’ordre de rang.42
Annexe D (normative) Caractéristiques dimensionnelles .44
Annexe E (normative) Règles graphiques pour localiser et dimensionner les éléments de
spécifications dimensionnelles .48
Annexe F (informative) Relation avec la matrice GPS .52
Bibliographie .54
ISO/FDIS 14405-1:2015(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
Cette deuxième édition annule et remplace la première édition (ISO 14405-1:2010), Articles 1 et 3, 5.3,
6.1, 6.2, 7.3, 7.8, Tableaux 1 et 2, et les figures, qui ont fait l’objet d’une révision technique. L’Article 8 et
les Annexes D et E ont été ajoutés.
L’ISO 14405 comprend les parties suivantes, présentées sous le titre général Spécification géométrique
des produits (GPS) — Tolérancement dimensionnel:
— Partie 1: Tailles linéaires
— Partie 2: Dimensions autres que les tailles linéaires
— Partie 3: Tailles angulaires
iv © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
Introduction
La présente partie de l’ISO 14405, qui traite de la spécification géométrique des produits (GPS), est à
considérer comme une norme GPS générale (voir l’ISO 14638). Elle influence les maillons A à C de la
chaîne de normes relatives aux tailles.
La matrice ISO/GPS donnée dans l’ISO 14638 présente une vue d’ensemble du système ISO/GPS auquel
appartient la présente partie de l’ISO 14405. Les règles fondamentales du système ISO/GPS fournies
dans l’ISO 8015 s’appliquent à la présente partie de l’ISO 14405 et les règles de décision par défaut
indiquées dans l’ISO 14253-1 s’appliquent aux spécifications élaborées conformément à la présente
partie de l’ISO 14405, sauf indication contraire.
Pour de plus amples informations sur la relation de la présente partie de l’ISO 14405 avec les autres
normes et la matrice GPS, voir l’Annexe F.
Les pièces produites présentent des écarts par rapport à la forme géométrique idéale. La valeur
réelle de la dimension d’une entité dimensionnelle dépend des écarts de forme et du type de taille
spécifique appliqué.
Le type de taille à appliquer à une entité dimensionnelle dépend de la fonction de la pièce.
Il peut être indiqué sur le dessin par un modificateur de spécification afin de contrôler la définition de
l’élément et la méthode d’évaluation à utiliser.
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 14405-1:2015(F)
Spécification géométrique des produits (GPS) —
Tolérancement dimensionnel —
Partie 1:
Tailles linéaires
IMPORTANT — Les illustrations incluses dans la présente partie de l’ISO 14405 servent à
illustrer le texte et/ou à fournir des exemples de spécification pour les dessins techniques. Ces
illustrations ne sont pas entièrement cotées et tolérancées, elles ne font qu’illustrer les principes
généraux pertinents. Par conséquent, elles ne constituent pas la représentation d’une pièce
complète et n’ont pas la qualité requise pour un usage dans l’industrie (en termes de conformité
aux normes élaborées par l’ISO/TC 10 et l’ISO/TC 213) et, en tant que telles, elles ne conviennent
pas pour une projection à des fins pédagogiques.
1 Domaine d’application
La présente partie de l’ISO 14405 établit l’opérateur de spécification par défaut (voir l’ISO 17450-2) pour
la taille linéaire et définit un ensemble d’opérateurs de spécification spéciaux pour la taille linéaire
1)
des entités dimensionnelles de type «cylindre», «sphère», «tore» , «cercle», «deux plans parallèles
opposés» ou «deux droites parallèles opposées».
Elle définit également les modificateurs de spécification et les indications relatives aux tailles linéaires
à faire figurer sur les dessins.
La présente partie de l’ISO 14405 couvre les tailles linéaires suivantes:
a) taille locale:
— taille entre deux points;
— taille sphérique;
— taille dans une section;
— taille sur une portion;
b) taille globale:
— taille linéaire globale directe;
— taille des moindres carrés;
— taille maximale inscrite;
— taille minimale circonscrite;
— taille du minimax;
— taille linéaire globale indirecte;
c) taille calculée:
— diamètre circonférentiel;
1) Le tore peut être considéré comme une entité dimensionnelle lorsque son diamètre majeur est fixé et qu’il est
indiqué par une TED.
ISO/FDIS 14405-1:2015(F)
2)
— diamètre d’aire (circulaire) ;
3)
— diamètre d’un volume (de tronc de cylindre) ;
d) taille par ordre de rang:
— taille maximale;
— taille minimale;
— taille moyenne;
— taille médiane;
— centre de la plage d’étendue;
— étendue de tailles;
— écart-type des tailles.
La présente partie de l’ISO 14405 définit les tolérances sur les tailles linéaires pour:
— un écart limite positif et/ou négatif (par exemple 0/−0,019) (voir Figure 11);
— une limite supérieure de taille (ULS) et/ou une limite inférieure de taille (LLS) (par exemple
15,2 max., 12 min. ou 30,2/30,181) (voir Figure 13);
— un code ISO de classe de tolérance selon l’ISO 286-1 (par exemple 10 h6) (voir Figure 12);
avec ou sans modificateurs (voir Tableaux 1 et 2).
La présente partie de l’ISO 14405 fournit un ensemble d’outils pour exprimer plusieurs types de
caractéristiques dimensionnelles. Elle ne donne aucune information sur la relation entre une fonction
ou une utilisation et une caractéristique dimensionnelle.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables pour son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 286-1, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 1: Base des tolérances, écarts et ajustements
ISO 8015, Spécification géométrique des produits (GPS) — Principes fondamentaux — Concepts,
principes et règles
ISO 17450-1, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 1: Modèle pour
la spécification et la vérification géométriques
ISO 17450-2:2012, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2:
Principes de base, spécifications, opérateurs, incertitudes et ambiguïtés
4)
ISO 17450-3 , Spécification géométrique des produits (GPS) — Concepts généraux — Partie 3:
Éléments tolérancés
2) Le terme «circulaire» entre parenthèses a été ajouté dans la version française pour une meilleure compréhension.
3) Les termes «de tronc de cylindre» entre parenthèses ont été ajoutés dans la version française pour une meilleure
compréhension.
4) À paraître.
2 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
ISO 81714-1, Création de symboles graphiques à utiliser dans la documentation technique de produits —
Partie 1: Règles fondamentales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 286-1, l’ISO 8015,
l’ISO 17450-1, l’ISO 17450-2 et l’ISO 17450-3, ainsi que les suivants, s’appliquent.
3.1
entité dimensionnelle
entité linéaire dimensionnelle ou entité angulaire dimensionnelle
Note 1 à l’article: Les expressions «entité linéaire dimensionnelle» et «entité angulaire dimensionnelle» sont
respectivement synonymes de «entité dimensionnelle linéaire» et «entité dimensionnelle angulaire».
Note 2 à l’article: Les Figures 1 et 2 illustrent une entité dimensionnelle linéaire de type «cylindre» ou «deux
plans parallèles opposés».
Note 3 à l’article: La présente partie de l’ISO 14405 ne traite que des entités linéaires dimensionnelles qui peuvent
être un cylindre, une sphère, deux plans parallèles opposés, un cercle (intersection d’une surface de révolution
et d’un plan perpendiculaire à l’axe de la surface associée), deux droites parallèles opposées (intersection d’une
surface cylindrique et d’un plan contenant l’axe associé de la surface cylindrique ou intersection d’une surface
prismatique et d’un plan perpendiculaire au plan médian associé de la surface prismatique) et deux cercles
opposés (intersection d’une paire de surfaces de révolution coaxiales et d’un plan perpendiculaire à l’axe de la
surface de révolution), c’est-à-dire l’épaisseur de paroi d’un tube.
Note 4 à l’article: Deux droites opposées peuvent être établies symétriquement à partir de l’axe associé d’une
surface cylindrique ou à partir d’un plan perpendiculaire au plan d’une surface prismatique. Deux cercles
opposés peuvent être établis à partir de l’intersection d’une paire de surfaces de révolution coaxiales et d’un plan
perpendiculaire à l’axe de la surface de révolution ou à partir de l’intersection d’une collection de deux surfaces
individuelles et d’un élément de section qui est un cylindre.
a) Entités dimensionnelles nominales (intérieure et extérieure)
ISO/FDIS 14405-1:2015(F)
b) Élément extrait
Légende
1 taille de l’entité dimensionnelle linéaire intérieure
2 taille de l’entité dimensionnelle linéaire extérieure
Figure 1 — Exemple d’entité dimensionnelle linéaire composée de deux plans opposés
a) Entités dimensionnelles nominales (intérieure et extérieure)
b) Élément extrait
Légende
1 taille de l’entité dimensionnelle linéaire intérieure
2 taille de l’entité dimensionnelle linéaire extérieure
Figure 2 — Exemple d’entité dimensionnelle linéaire correspondant à un cylindre
[SOURCE: ISO 17450-1:2011, 3.3.1.5]
3.2
limite supérieure de taille
limite supérieure de caractéristique dimensionnelle
ULS
plus grande valeur admissible pour une caractéristique dimensionnelle (3.5)
4 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
3.3
limite inférieure de taille
limite inférieure de caractéristique dimensionnelle
LLS
plus petite valeur admissible pour une caractéristique dimensionnelle (3.5)
3.4
taille
paramètre dimensionnel considéré comme variable pour une entité dimensionnelle (3.1), qui peut être
défini sur un élément nominal ou sur un élément associé
Note 1 à l’article: Dans la présente partie de l’ISO 14405, la taille est linéaire, par exemple le diamètre d’un
cylindre ou la distance entre deux plans parallèles opposés, deux droites opposées et deux cercles concentriques.
Selon le type d’entité dimensionnelle linéaire, les termes «diamètre», «largeur» et «épaisseur» sont synonymes
pour la taille.
Note 2 à l’article: Une taille est angulaire (par exemple angle d’un cône) ou linéaire (par exemple diamètre d’un
cylindre). La présente partie de l’ISO 14405 ne traite que de tailles linéaires.
3.5
caractéristique dimensionnelle
caractéristique relative à la taille (3.4) et définie à partir d’un élément intégral extrait
Note 1 à l’article: Voir Figure B.1.
Note 2 à l’article: Une taille peut être évaluée par plus d’une caractéristique dimensionnelle (par exemple le
diamètre entre deux points ou le diamètre de l’élément associé pris sur l’élément extrait).
3.6
taille locale
taille linéaire locale
caractéristique de taille locale
caractéristique de taille linéaire locale
caractéristique dimensionnelle (3.5) ayant par définition un résultat d’évaluation multiple le long et/ou
autour de l’entité dimensionnelle (3.1)
Note 1 à l’article: Pour un élément donné, il existe un nombre infini de tailles locales.
Note 2 à l’article: Une taille entre deux points sur deux plans opposés peut être appelée «épaisseur entre deux
points» ou «largeur entre deux points».
Note 3 à l’article: Des exemples de taille locale sont donnés à la Figure 3. Ces exemples ne prennent pas en compte
la taille par ordre de rang (3.7.2.2).
Note 4 à l’article: Les types élémentaires de caractéristiques dimensionnelles sont définis dans l’Annexe E.
3.6.1
taille entre deux points
distance entre deux points opposés sur une entité dimensionnelle linéaire intégrale extraite
Note 1 à l’article: Une taille entre deux points sur un cylindre peut être appelée «diamètre entre deux points».
Note 2 à l’article: Une taille entre deux points sur deux plans opposés peut être appelée «distance entre deux points».
Note 3 à l’article: La méthode permettant d’établir une taille entre deux points quel que soit le type d’entité
dimensionnelle est indiquée dans l’ISO 17450-3.
3.6.2
taille dans une section
taille globale (3.7) pour une section droite donnée d’un élément intégral extrait
Note 1 à l’article: Une taille dans une section est une taille locale (3.6) pour l’entité dimensionnelle (3.1)
tolérancée complète.
ISO/FDIS 14405-1:2015(F)
Note 2 à l’article: La section droite est définie avec le même critère que celui utilisé pour définir la taille globale
directe (3.7.1).
Note 3 à l’article: Sur un élément extrait qui est un cylindre, il est possible de définir un nombre infini de sections
droites dans lesquelles le diamètre du cercle associé peut être défini (avec un critère d’association spécifique).
C’est une taille dans une section.
3.6.3
taille sur une portion
taille globale (3.7) pour une portion donnée d’un élément extrait
Note 1 à l’article: Une taille sur une portion est une taille locale (3.6) pour l’entité dimensionnelle (3.1)
tolérancée complète.
3.6.4
taille sphérique
diamètre de la sphère maximale inscrite
Note 1 à l’article: La sphère maximale inscrite sert à définir la taille sphérique des entités dimensionnelles
intérieure et extérieure.
Note 2 à l’article: Voir Figure 3 c).
a) Élément extrait considéré, qui peut être soit un élément intérieur ou extérieur, soit un
cylindre ou deux plans opposés
b) Tailles entre deux points (voir l’ISO 17450-3)
c) Tailles sphériques
d) Taille dans une section obtenue à partir d’une taille globale directe avec le critère du
maximum inscrit (d’autres critères sont possibles)
6 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
e) Taille sur une portion obtenue à partir d’une taille globale directe avec le critère du
maximum inscrit (d’autres critères sont possibles)
Légende
d taille [à la Figure 3 b)]
L longueur considérée de la portion du cylindre
P position
S⌀d diamètre de la sphère maximale inscrite
NOTE 1 La taille dans une section de la Figure 3 d) dans chaque section droite est donnée par le diamètre du
cercle maximal inscrit défini dans cette section droite.
NOTE 2 Seule une portion de l’élément extrait de longueur L est considérée à la Figure 3 e).
Figure 3 — Exemples de taille locale
3.7
taille globale
taille linéaire globale
caractéristique de taille globale
caractéristique de taille linéaire globale
caractéristique dimensionnelle (3.5) ayant par définition une valeur unique le long et autour d’une entité
dimensionnelle (3.1) tolérancée
3.7.1
taille globale directe
taille linéaire globale directe
caractéristique de taille globale directe
caractéristique de taille linéaire globale directe
taille globale (3.7) égale à la taille d’un élément intégral associé, qui est du même type géométrique que
l’entité dimensionnelle (3.1) et qui est établie sans contrainte de taille, d’orientation ou de position
Note 1 à l’article: Les différentes tailles globales directes sont données à la Figure 4.
Note 2 à l’article: Différents critères peuvent être utilisés pour cette opération d’association, et différents
résultats sont obtenus selon les critères choisis. Les critères d’association décrits dans la présente partie de
l’ISO 14405 sont les moindres carrés, le maximum inscrit, le minimum circonscrit et le minimax.
Note 3 à l’article: L’élément intégral associé (établi à partir de l’élément intégral extrait) a la même forme idéale
que l’entité dimensionnelle. Sa taille est considérée comme variable.
3.7.1.1
taille des moindres carrés
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «total des moindres carrés»
Note 1 à l’article: Dans la présente partie de l’ISO 14405, l’expression «moindres carrés» est utilisée à la place
de «total des moindres carrés». Cette taille minimise la somme des carrés des distances existant entre l’élément
intégral associé et l’élément intégral extrait.
ISO/FDIS 14405-1:2015(F)
3.7.1.2
taille maximale inscrite
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère « maximal inscrit »
Note 1 à l’article: Dans le cas d’une entité dimensionnelle linéaire intérieure, la taille maximale inscrite était
précédemment appelée «taille d’assemblage pour un élément intérieur». Cette taille maximise la taille de
l’élément intégral associé qui peut être inscrit dans l’élément intégral extrait (avec une contrainte de contact
entre l’élément intégral extrait et l’élément intégral associé).
3.7.1.3
taille minimale circonscrite
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «minimal circonscrit»
Note 1 à l’article: Dans le cas d’une entité dimensionnelle linéaire extérieure, la taille minimale circonscrite
était précédemment appelée « aille d’assemblage pour un élément extérieur». Cette taille minimise la taille de
l’élément intégral associé qui peut être circonscrit dans l’élément intégral extrait (avec une contrainte de contact
entre l’élément intégral extrait et l’élément intégral associé).
3.7.1.4
taille du minimax
taille de Chebychev
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «minimax»
Note 1 à l’article: Le critère minimax sans contrainte intérieure ou extérieure matière donne l’élément médian de
la zone minimale incluant l’élément intégral extrait. Il minimise la valeur maximale de l’ensemble des distances
entre les points de l’élément intégral extrait et de l’élément intégral associé sans contrainte de matière.
3.7.2
taille globale indirecte
taille linéaire globale indirecte
caractéristique de taille globale indirecte
caractéristique de taille linéaire globale indirecte
taille par ordre de rang (3.7.2.2) ou taille calculée (3.7.2.1) globale
Note 1 à l’article: Une taille globale indirecte peut être, par exemple, une moyenne d’un ensemble de valeurs de la
taille entre deux points prises sur la surface cylindrique extraite.
a) Élément extrait considéré, qui peut être soit un élément intérieur ou extérieur, soit un
cylindre ou deux plans opposés
b) Taille maximale inscrite
8 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
c) Taille minimale circonscrite
d) Taille des moindres carrés
e) Taille du minimax
Figure 4 — Illustration des tailles globales directes
3.7.2.1
taille calculée
taille (3.4) obtenue en utilisant une formule mathématique qui associe la caractéristique intrinsèque
d’un élément à une ou plusieurs autres dimensions du même élément
Note 1 à l’article: La taille calculée peut être une taille locale (3.6) ou une taille globale (3.7).
3.7.2.1.1
diamètre circonférentiel
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
C
d =
π
où C est la longueur extraite intégrale dans une section droite normale à l’axe du cylindre associé aux
moindres carrés
Note 1 à l’article: Voir Figure 5.
Note 2 à l’article: Le diamètre circonférentiel est défini dans une section droite.
Note 3 à l’article: Pour orienter la section droite, l’opération d’association peut utiliser différents critères qui
auront un impact sur le résultat. Le critère par défaut est le cylindre associé aux moindres carrés pour définir
l’élément (voir l’ISO 17450-3).
Note 4 à l’article: Si l’élément est non convexe, le diamètre circonférentiel peut être supérieur au diamètre
minimal circonscrit et dépendre du critère de filtration utilisé.
ISO/FDIS 14405-1:2015(F)
a) b)
Légende
L longueur du contour (ligne extraite)
d diamètre circonférentiel, égal à L divisé par π
Figure 5 — Exemple de diamètre circonférentiel
3.7.2.1.2
diamètre d’aire (circulaire)
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
4A
d=
π
où A est l’aire limitée par la ligne extraite intégrale d’une section droite normale à l’axe du cylindre
associé aux moindres carrés
Note 1 à l’article: Voir Figure 6.
Note 2 à l’article: Le diamètre d’aire est défini dans une section droite.
Note 3 à l’article: Pour orienter la section droite, l’opération d’association peut utiliser différents critères qui
auront un impact sur le résultat. Le critère par défaut est le cylindre associé aux moindres carrés pour définir
l’élément (voir l’ISO 17450-3).
a) b)
Légende
A aire intérieure surfacique de la ligne extraite
d diamètre d’aire calculé à partir de A
Figure 6 — Exemple de diamètre d’aire
3.7.2.1.3
diamètre d’un volume (d’un tronc de cylindre)
10 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
4V
d=
π×L
où
V est le volume limité par le cylindre extrait intégral;
L est la hauteur du cylindre, prise entre deux plans parallèles perpendiculaires à l’axe du
cylindre associé aux moindres carrés ayant la distance maximale entre eux et contenant une
section complète de l’élément
Note 1 à l’article: Voir Figure 7.
Note 2 à l’article: Pour orienter les sections droites qui intersectent le cylindre extrait et définissent la hauteur
L, l’opération d’association peut utiliser différents critères qui auront un impact sur le résultat. Le critère par
défaut est le cylindre associé aux moindres carrés pour définir l’élément (voir l’ISO 17450-3).
a
Légende
V volume de l’élément extrait
L longueur du cylindre
d diamètre d’un volume (d’un tronc de cylindre), calculé à partir de V et L
a
Deux plans parallèles perpendiculaires à l’axe du cylindre associé aux moindres carrés ayant la distance
maximale entre eux et contenant une section complète de l’élément.
Figure 7 — Exemple de diamètre d’un volume
3.7.2.2
taille par ordre de rang
caractéristique dimensionnelle (3.5) définie mathématiquement à partir d’un ensemble homogène de
valeurs d’une taille locale (3.6) obtenue le long et/ou autour de l’élément tolérancé
Note 1 à l’article: Une taille par ordre de rang peut être utilisée pour définir une taille globale indirecte (3.7.2) à
partir d’une taille locale (3.6) [taille sur une portion (3.6.3), taille dans une section (3.6.2), taille sphérique (3.6.4),
taille entre deux points (3.6.1)].
Note 2 à l’article: Une taille par ordre de rang peut être utilisée pour définir une taille locale à partir d’une autre
taille locale (par exemple pour définir une taille par ordre de rang dans une section à partir d’une taille entre
deux points pris dans la section).
ISO/FDIS 14405-1:2015(F)
Note 3 à l’article: Les différents types de tailles par ordre de rang définis dans la présente partie de l’ISO 14405
sont illustrés à la Figure 8.
3.7.2.2.1
taille maximale
taille par ordre de rang (3.7.2.2) définie comme le maximum de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.2
taille minimale
taille par ordre de rang (3.7.2.2) définie comme le minimum de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.3
taille moyenne
taille par ordre de rang (3.7.2.2) définie comme la moyenne de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.4
taille médiane
taille par ordre de rang (3.7.2.2) définie comme la valeur médiane de l’ensemble des valeurs d’une taille
locale (3.6) le long et/ou autour de la taille médiane de l’élément tolérancé
Note 1 à l’article: La valeur médiane est la valeur permettant de séparer la population des valeurs d’une taille
locale en deux portions égales (50 % au-dessus et 50 % en dessous). Selon la fonction de répartition de la
population, la taille médiane et la taille moyenne peuvent être identiques ou différentes.
3.7.2.2.5
centre de la plage d’étendue
taille par ordre de rang (3.7.2.2) définie comme la moyenne du maximum et du minimum de l’ensemble
des valeurs d’une taille locale (3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.6
étendue de tailles
taille par ordre de rang (3.7.2.2) définie comme la différence entre le maximum et le minimum de
l’ensemble des valeurs d’une taille locale (3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.7
écart-type des tailles
taille par ordre de rang (3.7.2.2) définie comme l’écart-type de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
Note 1 à l’article: Un écart-type est parfois présenté comme une somme quadratique, ce qui explique la seconde
lettre du symbole associé (voir Tableau 1).
a) b)
12 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
c) d)
Légende
1 ensemble des valeurs des tailles locales 6 taille médiane (= 9,969 86)
2 position le long de l’axe 7 centre de la plage d’étendue (= 10,020 345)
3 taille maximale (= 10,497 88) 8 étendue de tailles (= 0,955 07)
4 taille minimale (= 9,542 81) 9 écart-type des tailles (= 0,30178)
5 taille moyenne (= 10,011 69) d valeurs de la taille locale
i
Figure 8 — Exemple de tailles par ordre de rang basées sur la taille entre deux points
3.8
exigence d’enveloppe
combinaison de la taille entre deux points (3.6.1) appliquée à la limite au minimum de matière de la taille
(3.4) avec la taille minimale circonscrite (3.7.1.3) ou avec la taille maximale inscrite (3.7.1.2) appliquée à la
limite au maximum de matière de la taille
Note 1 à l’article: L’exigence d’enveloppe était précédemment désignée sous le terme «principe de Taylor».
3.8.1
exigence d’enveloppe pour des entités dimensionnelles extérieures
combinaison de la taille entre deux points (3.6.1) appliquée à la limite inférieure de taille (LLS) (3.3) avec
la taille minimale circonscrite (3.7.1.3) appliquée à la limite supérieure de taille (ULS) (3.2)
Note 1 à l’article: Voir Figure 9.
a) Spécification b) Interprétation
ISO/FDIS 14405-1:2015(F)
Légende
1 cylindre d’enveloppe nécessaire pour s’ajuster à l’extérieur de l’élément 4
2 diamètre du cylindre d’enveloppe égal à 150,03 mm
3 tailles entre deux points (devant être comprises entre 149,97 et 150,03)
4 élément intégral extrait
Figure 9 — Exemple d’exigence d’enveloppe pour une entité dimensionnelle linéaire extérieure
3.8.2
exigence d’enveloppe pour des entités dimensionnelles intérieures
combinaison de la taille entre deux points (3.6.1) appliquée à la limite supérieure de taille (ULS) (3.2) avec
la taille maximale inscrite (3.7.1.2) appliquée à la limite inférieure de taille (LLS) (3.3)
Note 1 à l’article: Voir Figure 10.
a) Spécification b) Interprétation
Légende
1 cylindre d’enveloppe nécessaire pour s’ajuster à l’intérieur de l’élément 4
2 diamètre du cylindre d’enveloppe égal à 12 mm
3 tailles entre deux points (devant être comprises entre 12 et 12,1)
4 élément intégral extrait
Figure 10 — Exemple d’exigence d’enveloppe pour une entité dimensionnelle linéaire intérieure
3.9
entité dimensionnelle tolérancée commune
plusieurs entités dimensionnelles séparées considérées comme une entité dimensionnelle (3.1) à laquelle
une tolérance commune est appliquée
Note 1 à l’article: Voir 7.7 et Figure 30.
3.10
entité dimensionnelle unifiée
ensemble d’au moins deux éléments intégraux considérés comme une entité dimensionnelle (3.1)
Note 1 à l’article: Une entité dimensionnelle unifiée est un sous-type d’un élément unifié. Un élément unifié peut
être un élément intégral qui n’est pas une entité dimensionnelle.
14 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
3.11
plan d’intersection
plan, établi à partir d’un élément extrait de la pièce, identifiant une ligne sur une surface extraite
(intégrale ou médiane) ou un point sur une ligne extraite
3.12
élément de direction
élément, établi à partir d’un élément extrait de la pièce, identifiant la direction d’une distance servant à
définir une caractéristique
Note 1 à l’article: Cette définition est adaptée de l’ISO 1101:2012 afin d’élargir son domaine d’application limité
dans l’ISO 1101 à l’identificationr la direction de la largeur de la zone de tolérance.
4 Modificateurs de spécification et symboles
Pour les besoins de la présente partie de l’ISO 14405, les modificateurs de spécification (voir
l’ISO 17450-2:2012, 3.4.2) et les symboles donnés dans les Tableaux 1 et 2 s’appliquent.
Pour définir un type particulier de caractéristique dimensionnelle dans une spécification dimensionnelle
disponible pour les limites supérieure et/ou inférieure de spécification, des modificateurs ou des
symboles doivent être utilisés dans la séquence comme décrit dans le Tableau 3.
La combinaison de ces modificateurs et symboles est décrite dans les Articles 5, 6 et 7. Les règles de
présentation des symboles graphiques sont données dans l’Annexe A.
Des renseignements sur les caractéristiques dimensionnelles sont donnés dans l’Annexe D.
La présentation des indications des spécifications dimensionnelles doit respecter les règles indiquées
dans l’Annexe E.
Tableau 1 — Modificateurs de spécification pour une taille linéaire
Modificateur Description Référence
Taille entre deux points 3.6.1
Taille locale définie par une sphère
Critère d’association des moindres carrés
Critère d’association du maximum inscrit
Critère d’association du minimum circonscrit
Critère d’association du minimax
Diamètre circonférentiel (taille calculée) 3.7.2.1.1
Diamètre d’aire (taille calculée) 3.7.2.1.2
Diamètre d’un volume (taille calculée) 3.7.2.1.3
a
Taille maximale 3.7.2.2.1
a
Taille minimale 3.7.2.2.2
a
Taille moyenne 3.7.2.2.3
a
Taille médiane 3.7.2.2.4
a
Centre de la plage d’étendue 3.7.2.2.5
a
Étendue de tailles 3.7.2.2.6
ISO/FDIS 14405-1:2015(F)
Tableau 1 (suite)
Modificateur Description Référence
a
Écart-type des tailles 3.7.2.2.7
a
La taille par ordre de rang peut être utilisée comme un complément à la taille
d’une portion calculée, à la taille d’une portion globale ou à la taille locale (voir
3.7.2.2 et 6.2).
Tableau 2 — Modificateurs de spécification complémentaires
Description Symbole Référence Exemple d’indication
b
Entité dimensionnelle unifiée
UF 7.1
UF 3 × ⌀10 ± 0,1
Exigence d’enveloppe 6.2.2
10 ± 0,1
Portion restreinte quelconque de
/Longueur 7.3
⌀10 ± 0,1 / 5
l’élément
Section droite quelconque ACS 7.4
⌀10 ± 0,1 ACS
Section droite fixe spécifique SCS 7.5
10 ± 0,1 SCS
Section longitudinale quelconque ALS 7.4
10 ± 0,1 ALS
7.6
Plusieurs éléments Nombre ×
2 × 10 ± 0,1
7.7
Entité dimensionnelle tolérancée com-
CT 7.7
2 × ⌀10 ± 0,1 CT
mune
Condition à l’état libre 7.8
10 ± 0,1
Entre 7.2 à 7.3 10 ± 0,1 A B
a
Plan d’intersection 7.4
a
Élément de direction 7.4
Label 8
NOTE  Le modificateur de spécification était déjà défini dans l’ISO 8015:1985 et sa signification reste inchangée dans
la présente partie de l’ISO 14405.
a
Pour plus d’informations, voir l’ISO 1101:2012.
b
Le symbole UF peut être utilisé pour identifier une entité dimensionnelle unifiée ou un élément unifié qui n’est pas une
entité dimensionnelle.
16 © ISO 2015 – Tous droits réservés

ISO/FDIS 14405-1:2015(F)
Tableau 3 — Type et sous-type de caractéristiques dimensionnelles et modificateurs associés
Type de carac- Sous-type Définition supplémentaire Modificateurs associés
téristique
dimensionnelle
Taille entre
deux points
Taille sphé-
rique
Avec le critère d’association des
ou
moindres carrés
ou
Avec le critère d’association du maxi-
ou
mum inscrit
ou
Avec le critère d’association du
ou
minimum circonscrit
Taille locale
ou
Taille dans une Avec le critère d’association du mini-
ou
section max
ou
Taille calculée avec le diamètre cir-
conférentiel
Taille calculée avec le diamètre d’aire
Taille par ordre de rang de tous les
Exemple:
types de tailles locales
Avec le critère d’association des
Exemple:
moindres carrés
Avec le critère d’association du
Exemple:
maximum inscrit
Avec le critère d’association du
Exemple:
minimum circonscrit
Taille d’une
Avec le critère d’association du mini-
po
...

NORME ISO
INTERNATIONALE 14405-1
Deuxième édition
2016-08-15
Spécification géométrique des
produits (GPS) — Tolérancement
dimensionnel —
Partie 1:
Tailles linéaires
Geometrical product specifications (GPS) — Dimensional
tolerancing —
Part 1: Linear sizes
Numéro de référence
©
ISO 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application .1
2 Références normatives . 2
3 Termes et définitions .3
4 Modificateurs de spécification et symboles .16
5 Opérateur de spécification de taille par défaut .19
5.1 Généralités .19
5.2 Opérateur de spécification de taille par défaut ISO .20
5.3 Opérateur de spécification de taille par défaut spécifique au dessin .21
6 Indication d’opérateurs de spécification spéciaux de taille sur le dessin .22
6.1 Spécification de base .22
6.1.1 Généralités .22
6.1.2 Règles pour indiquer une spécification GPS de base .22
6.1.3 Règles pour indiquer une spécification dimensionnelle de base
avec modificateurs .23
6.2 Indication des opérateurs de spécification spéciaux .24
6.2.1 Un opérateur de spécification pour les deux limites (supérieure et
inférieure) d’une caractéristique dimensionnelle .24
6.2.2 Opérateur de spécification distinct pour les limites supérieure et
inférieure de taille .27
6.2.3 Plusieurs spécifications dimensionnelles appliquées à une entité
dimensionnelle linéaire .28
6.3 Tolérancement des ajustements sur les dessins d’ensemble .30
7 Indication de l’élément tolérancé dont la caractéristique dimensionnelle est définie .31
7.1 Entité dimensionnelle linéaire tolérancée complète .31
7.2 Portion restreinte fixe spécifique d’une entité dimensionnelle .31
7.3 Portion restreinte quelconque de longueur spécifiée d’une entité dimensionnelle .32
7.4 Section droite quelconque ou section longitudinale quelconque d’une entité
dimensionnelle linéaire .33
7.5 Caractéristique dimensionnelle dans une section droite spécifique d’une
entité dimensionnelle .35
7.6 Exigence appliquée individuellement à plusieurs entités dimensionnelles .38
7.7 Exigence appliquée à plusieurs entités dimensionnelles considérées comme une
entité dimensionnelle .38
7.8 Parties flexibles/non rigides .38
8 Indication complémentaire.39
Annexe A (normative) Proportions et dimensions des symboles graphiques .40
Annexe B (informative) Diagrammes de concepts pour les tailles linéaires .42
Annexe C (informative) Traitement des données avec des modificateurs d’ordre de rang.43
Annexe D (normative) Caractéristiques dimensionnelles .45
Annexe E (normative) Règles graphiques pour localiser et dimensionner les éléments de
spécifications dimensionnelles .50
Annexe F (informative) Relation avec la matrice GPS .54
Bibliographie .56
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
Cette deuxième édition annule et remplace la première édition (ISO 14405-1:2010) qui a fait l’objet
d’une révision technique.
Les principales modifications apportées à l’édition précédant sont:
— les Articles 1 et 3, 5.3, 6.1, 6.2, 7.3, 7.8, Tableaux 1 et 2, et les figures ont fait l’objet d’une révision
technique;
— l’Article 8 et les Annexes D et E ont été ajoutés.
L’ISO 14405 comprend les parties suivantes, présentées sous le titre général Spécification géométrique
des produits (GPS) — Tolérancement dimensionnel:
— Partie 1: Tailles linéaires
— Partie 2: Dimensions autres que les tailles linéaires
— Partie 3: Tailles angulaires
iv © ISO 2016 – Tous droits réservés

Introduction
La présente partie de l’ISO 14405, qui traite de la spécification géométrique des produits (GPS), est à
considérer comme une norme GPS générale (voir l’ISO 14638). Elle influence les maillons A à C de la
chaîne de normes relatives aux tailles.
La matrice ISO GPS donnée dans l’ISO 14638 présente une vue d’ensemble du système ISO GPS auquel
appartient la présente partie de l’ISO 14405. Les règles fondamentales du système ISO GPS fournies
dans l’ISO 8015 s’appliquent à la présente partie de l’ISO 14405 et les règles de décision par défaut
indiquées dans l’ISO 14253-1 s’appliquent aux spécifications élaborées conformément à la présente
partie de l’ISO 14405, sauf indication contraire.
Pour de plus amples informations sur la relation de la présente partie de l’ISO 14405 avec les autres
normes et la matrice GPS, voir l’Annexe F.
Les pièces produites présentent des écarts par rapport à la forme géométrique idéale. La valeur réelle
de la dimension d’une entité dimensionnelle dépend des écarts de forme et du type de taille spécifique
appliqué.
Le type de taille à appliquer à une entité dimensionnelle dépend de la fonction de la pièce.
Il peut être indiqué sur le dessin par un modificateur de spécification afin de contrôler la définition de
l’élément.
NORME INTERNATIONALE ISO 14405-1:2016(F)
Spécification géométrique des produits (GPS) —
Tolérancement dimensionnel —
Partie 1:
Tailles linéaires
IMPORTANT — Les illustrations incluses dans la présente partie de l’ISO 14405 servent à
illustrer le texte et/ou à fournir des exemples de spécification pour les dessins techniques. Ces
illustrations ne sont pas entièrement cotées et tolérancées, elles ne font qu’illustrer les principes
généraux pertinents. Par conséquent, elles ne constituent pas la représentation d’une pièce
complète et n’ont pas la qualité requise pour un usage dans l’industrie (en termes de conformité
aux normes élaborées par l’ISO/TC 10 et l’ISO/TC 213) et, en tant que telles, elles ne conviennent
pas pour une projection à des fins pédagogiques.
1 Domaine d’application
La présente partie de l’ISO 14405 établit l’opérateur de spécification par défaut (voir l’ISO 17450-2) pour
la taille linéaire et définit un ensemble d’opérateurs de spécification spéciaux pour la taille linéaire
1)
des entités dimensionnelles de type «cylindre», «sphère», «tore» , «cercle», «deux plans parallèles
opposés» ou «deux droites parallèles opposées».
Elle définit également les modificateurs de spécification et les indications relatives aux tailles linéaires
à faire figurer sur les dessins.
La présente partie de l’ISO 14405 couvre les tailles linéaires suivantes:
a) taille locale:
— taille entre deux points;
— taille sphérique;
— taille dans une section;
— taille sur une portion;
b) taille globale:
— taille linéaire globale directe;
— taille des moindres carrés;
— taille maximale inscrite;
— taille minimale circonscrite;
— taille du minimax;
— taille linéaire globale indirecte;
c) taille calculée:
— diamètre circonférentiel;
1) Un tore est une entité dimensionnelle lorsque le diamètre de sa directrice est fixé.
2)
— diamètre d’aire (circulaire) ;
3)
— diamètre d’un volume (de tronc de cylindre) ;
d) taille par ordre de rang:
— taille maximale;
— taille minimale;
— taille moyenne;
— taille médiane;
— centre de la plage d’étendue;
— étendue de tailles;
— écart-type des tailles.
La présente partie de l’ISO 14405 définit les tolérances sur les tailles linéaires pour:
— un écart limite positif et/ou négatif (par exemple 0/−0,019) (voir Figure 11);
— une limite supérieure de taille (ULS) et/ou une limite inférieure de taille (LLS) (par exemple
15,2 max., 12 min. ou 30,2/30,181) (voir Figure 13);
— un code ISO de classe de tolérance selon l’ISO 286-1 (par exemple 10 h6) (voir Figure 12);
avec ou sans modificateurs (voir Tableaux 1 et 2).
La présente partie de l’ISO 14405 fournit un ensemble d’outils pour exprimer plusieurs types de
caractéristiques dimensionnelles. Elle ne donne aucune information sur la relation entre une fonction
ou une utilisation et une caractéristique dimensionnelle.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables pour son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 286-1, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 1: Base des tolérances, écarts et ajustements
ISO 8015, Spécification géométrique des produits (GPS) — Principes fondamentaux — Concepts, principes
et règles
ISO 17450-1, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 1: Modèle pour
la spécification et la vérification géométriques
ISO 17450-2:2012, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2:
Principes de base, spécifications, opérateurs, incertitudes et ambiguïtés
ISO 17450-3, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 3: Éléments
tolérancés
2) Le terme «circulaire» entre parenthèses a été ajouté dans la version française pour une meilleure compréhension.
3) Les termes «de tronc de cylindre» entre parenthèses ont été ajoutés dans la version française pour une meilleure
compréhension.
2 © ISO 2016 – Tous droits réservés

ISO 81714-1, Création de symboles graphiques à utiliser dans la documentation technique de produits —
Partie 1: Règles fondamentales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 286-1, l’ISO 8015,
l’ISO 17450-1, l’ISO 17450-2 et l’ISO 17450-3, ainsi que les suivants, s’appliquent.
3.1
entité dimensionnelle
entité linéaire dimensionnelle ou entité angulaire dimensionnelle
Note 1 à l’article: Les expressions «entité linéaire dimensionnelle» et «entité angulaire dimensionnelle» sont
respectivement synonymes de «entité dimensionnelle linéaire» et «entité dimensionnelle angulaire».
Note 2 à l’article: Les Figures 1 et 2 illustrent une entité dimensionnelle linéaire de type «cylindre» ou «deux
plans parallèles opposés».
Note 3 à l’article: La présente partie de l’ISO 14405 ne traite que des entités linéaires dimensionnelles qui peuvent
être un cylindre, une sphère, deux plans parallèles opposés, un cercle (intersection d’une surface de révolution
et d’un plan perpendiculaire à l’axe de la surface associée), deux droites parallèles opposées (intersection d’une
surface cylindrique et d’un plan contenant l’axe associé de la surface cylindrique ou intersection d’une surface
prismatique et d’un plan perpendiculaire au plan médian associé de la surface prismatique) et deux cercles
opposés (intersection d’une paire de surfaces de révolution coaxiales et d’un plan perpendiculaire à l’axe d’une
des surfaces de révolution), c’est-à-dire l’épaisseur de paroi d’un tube.
Note 4 à l’article: Deux droites opposées peuvent être établies symétriquement à partir de l’axe associé d’une
surface cylindrique ou à partir d’un plan perpendiculaire au plan d’une surface prismatique. Deux cercles
opposés peuvent être établis à partir de l’intersection d’une paire de surfaces de révolution coaxiales et d’un
plan perpendiculaire à l’axe d’une des surfaces de révolution ou à partir de l’intersection d’une collection de deux
surfaces individuelles et d’un élément de section qui est un cylindre.
a) Entités linéaires dimensionnelles nominales (intérieure et extérieure)
b) Élément extrait
Légende
1 taille de l’entité dimensionnelle linéaire intérieure
2 taille de l’entité dimensionnelle linéaire extérieure
Figure 1 — Exemple d’entité dimensionnelle linéaire composée de deux plans opposés
a) Entités linéaires dimensionnelles nominales (intérieure et extérieure)
b) Élément extrait
Légende
1 taille de l’entité dimensionnelle linéaire intérieure
2 taille de l’entité dimensionnelle linéaire extérieure
Figure 2 — Exemple d’entité dimensionnelle linéaire correspondant à un cylindre
[SOURCE: ISO 17450-1:2011, 3.3.1.5]
3.2
limite supérieure de taille
limite supérieure de caractéristique dimensionnelle
ULS
plus grande valeur admissible pour une caractéristique dimensionnelle (3.5)
4 © ISO 2016 – Tous droits réservés

3.3
limite inférieure de taille
limite inférieure de caractéristique dimensionnelle
LLS
plus petite valeur admissible pour une caractéristique dimensionnelle (3.5)
3.4
taille
paramètre dimensionnel considéré comme variable pour une entité dimensionnelle (3.1), qui peut être
défini sur un élément nominal ou sur un élément associé
Note 1 à l’article: Dans la présente partie de l’ISO 14405, la taille est linéaire, par exemple le diamètre d’un
cylindre ou la distance entre deux plans parallèles opposés, deux droites opposées et deux cercles concentriques.
Selon le type d’entité dimensionnelle linéaire, les termes «diamètre», «largeur» et «épaisseur» sont synonymes
pour la taille.
Note 2 à l’article: Une taille est angulaire (par exemple angle d’un cône) ou linéaire (par exemple diamètre d’un
cylindre). La présente partie de l’ISO 14405 ne traite que de tailles linéaires.
3.5
caractéristique dimensionnelle
caractéristique relative à la taille (3.4) et définie à partir d’un élément intégral extrait
Note 1 à l’article: Voir Figure B.1.
Note 2 à l’article: Une taille peut être évaluée par plus d’une caractéristique dimensionnelle (par exemple le
diamètre entre deux points ou le diamètre de l’élément associé pris sur l’élément extrait).
3.6
taille locale
taille linéaire locale
caractéristique de taille locale
caractéristique de taille linéaire locale
caractéristique dimensionnelle (3.5) ayant par définition un résultat d’évaluation multiple le long et/ou
autour de l’entité dimensionnelle (3.1)
Note 1 à l’article: Pour un élément donné, il existe un nombre infini de tailles locales.
Note 2 à l’article: Une taille entre deux points sur deux plans opposés peut être appelée «épaisseur entre deux
points» ou «largeur entre deux points».
Note 3 à l’article: Des exemples de taille locale sont donnés à la Figure 3. Ces exemples ne prennent pas en compte
la taille par ordre de rang (3.7.2.2).
Note 4 à l’article: Les types élémentaires de caractéristiques dimensionnelles sont définis dans l’Annexe D.
3.6.1
taille entre deux points
distance entre deux points opposés sur une entité dimensionnelle linéaire intégrale
extraite
Note 1 à l’article: Une taille entre deux points sur un cylindre peut être appelée «diamètre entre deux points».
Note 2 à l’article: Une taille entre deux points sur deux plans opposés peut être appelée «distance entre deux
points».
Note 3 à l’article: La méthode permettant d’établir une taille entre deux points quel que soit le type d’entité
dimensionnelle est indiquée dans l’ISO 17450-3.
3.6.2
taille dans une section
taille globale (3.7) pour une section droite donnée d’un élément intégral extrait
Note 1 à l’article: Une taille dans une section est une taille locale (3.6) pour l’entité dimensionnelle (3.1) tolérancée
complète.
Note 2 à l’article: La section droite est définie avec le même critère que celui utilisé pour définir la taille globale
directe (3.7.1).
Note 3 à l’article: Sur un élément extrait qui est un cylindre, il est possible de définir un nombre infini de sections
droites dans lesquelles le diamètre du cercle associé peut être défini (avec un critère d’association spécifique).
C’est une taille dans une section.
3.6.3
taille sur une portion
taille globale (3.7) pour une portion donnée d’un élément extrait
Note 1 à l’article: Une taille sur une portion est une taille locale (3.6) pour l’entité dimensionnelle (3.1) tolérancée
complète.
3.6.4
taille sphérique
diamètre de la sphère maximale inscrite
Note 1 à l’article: La sphère maximale inscrite sert à définir la taille sphérique des entités dimensionnelles
intérieure et extérieure.
Note 2 à l’article: Voir Figure 3 c).
a) Élément extrait considéré, qui peut être soit un élément intérieur ou extérieur, soit un
cylindre ou deux plans opposés
b) Tailles entre deux points (voir l’ISO 17450-3)
c) Tailles sphériques
6 © ISO 2016 – Tous droits réservés

d) Taille dans une section obtenue à partir d’une taille globale directe avec le critère du
maximum inscrit (d’autres critères sont possibles)
e) Taille sur une portion obtenue à partir d’une taille globale directe avec le critère du
maximum inscrit (d’autres critères sont possibles)
Légende
d taille [à la Figure 3 b)]
L longueur considérée de la portion du cylindre
P position
S⌀d diamètre de la sphère maximale inscrite
NOTE 1 La taille dans une section de la Figure 3 d) dans chaque section droite est donnée par le diamètre du
cercle maximal inscrit défini dans cette section droite.
NOTE 2 Seule une portion de l’élément extrait de longueur L est considérée à la Figure 3 e).
Figure 3 — Exemples de taille locale
3.7
taille globale
taille linéaire globale
caractéristique de taille globale
caractéristique de taille linéaire globale
caractéristique dimensionnelle (3.5) ayant par définition une valeur unique le long et autour d’une entité
dimensionnelle (3.1) tolérancée
3.7.1
taille globale directe
taille linéaire globale directe
caractéristique de taille globale directe
caractéristique de taille linéaire globale directe
taille globale (3.7) égale à la taille d’un élément intégral associé, qui est du même type géométrique que
l’entité dimensionnelle (3.1) et qui est établie sans contrainte de taille, d’orientation ou de position
Note 1 à l’article: Les différentes tailles globales directes sont données à la Figure 4.
Note 2 à l’article: Différents critères peuvent être utilisés pour cette opération d’association, et différents
résultats sont obtenus selon les critères choisis. Les critères d’association décrits dans la présente partie de
l’ISO 14405 sont les moindres carrés, le maximum inscrit, le minimum circonscrit et le minimax.
Note 3 à l’article: L’élément intégral associé (établi à partir de l’élément intégral extrait) a la même forme idéale
que l’entité dimensionnelle. Sa taille est considérée comme variable.
3.7.1.1
taille des moindres carrés
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «total des moindres carrés»
Note 1 à l’article: Dans la présente partie de l’ISO 14405, l’expression «moindres carrés» est utilisée à la place
de «total des moindres carrés». Cette taille minimise la somme des carrés des distances existant entre l’élément
intégral associé et l’élément intégral extrait.
3.7.1.2
taille maximale inscrite
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère « maximal inscrit »
Note 1 à l’article: Dans le cas d’une entité dimensionnelle linéaire intérieure, la taille maximale inscrite était
précédemment appelée «taille d’assemblage pour un élément intérieur». Cette taille maximise la taille de
l’élément intégral associé qui peut être inscrit dans l’élément intégral extrait (avec une contrainte de contact
entre l’élément intégral extrait et l’élément intégral associé).
3.7.1.3
taille minimale circonscrite
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «minimal circonscrit»
Note 1 à l’article: Dans le cas d’une entité dimensionnelle linéaire extérieure, la taille minimale circonscrite
était précédemment appelée « aille d’assemblage pour un élément extérieur». Cette taille minimise la taille de
l’élément intégral associé qui peut être circonscrit dans l’élément intégral extrait (avec une contrainte de contact
entre l’élément intégral extrait et l’élément intégral associé).
3.7.1.4
taille du minimax
taille de Chebyshev
taille globale directe (3.7.1) pour laquelle un élément intégral associé est établi à partir du ou des
éléments intégraux extraits avec le critère «minimax»
Note 1 à l’article: Le critère minimax sans contrainte intérieure ou extérieure matière donne l’élément médian de
la zone minimale incluant l’élément intégral extrait. Il minimise la valeur maximale de l’ensemble des distances
entre les points de l’élément intégral extrait et de l’élément intégral associé sans contrainte de matière.
3.7.2
taille globale indirecte
taille linéaire globale indirecte
caractéristique de taille globale indirecte
caractéristique de taille linéaire globale indirecte
taille par ordre de rang (3.7.2.2) ou taille calculée (3.7.2.1) globale
Note 1 à l’article: Une taille globale indirecte peut être, par exemple, une moyenne d’un ensemble de valeurs de la
taille entre deux points prises sur la surface cylindrique extraite.
a) Élément extrait considéré, qui peut être soit un élément intérieur ou extérieur, soit un
cylindre ou deux plans opposés
8 © ISO 2016 – Tous droits réservés

b) Taille maximale inscrite
c) Taille minimale circonscrite
d) Taille des moindres carrés
e) Taille du minimax
Figure 4 — Illustration des tailles globales directes
3.7.2.1
taille calculée
taille (3.4) obtenue en utilisant une formule mathématique qui associe la caractéristique intrinsèque
d’un élément à une ou plusieurs autres dimensions du même élément
Note 1 à l’article: La taille calculée peut être une taille locale (3.6) ou une taille globale (3.7).
3.7.2.1.1
diamètre circonférentiel
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
C
d =
π
où C est la longueur extraite intégrale dans une section droite normale à l’axe du cylindre associé aux
moindres carrés
Note 1 à l’article: Voir Figure 5.
Note 2 à l’article: Le diamètre circonférentiel est défini dans une section droite.
Note 3 à l’article: Pour orienter la section droite, l’opération d’association peut utiliser différents critères qui
auront un impact sur le résultat. Le critère par défaut est le cylindre associé aux moindres carrés pour définir
l’élément (voir l’ISO 17450-3).
Note 4 à l’article: Si l’élément est non convexe, le diamètre circonférentiel peut être supérieur au diamètre
minimal circonscrit.
Note 5 à l’article: Le diamètre circonférentiel dépend du critère de filtration utilisé.
a) b)
Légende
C longueur du contour (ligne extraite)
d diamètre circonférentiel, égal à C divisé par π
Figure 5 — Exemple de diamètre circonférentiel
3.7.2.1.2
diamètre d’aire (circulaire)
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
4A
d=
π
où A est l’aire limitée par la ligne extraite intégrale d’une section droite normale à l’axe du cylindre
associé aux moindres carrés
Note 1 à l’article: Voir Figure 6.
Note 2 à l’article: Le diamètre d’aire est défini dans une section droite.
Note 3 à l’article: Pour orienter la section droite, l’opération d’association peut utiliser différents critères qui
auront un impact sur le résultat. Le critère par défaut est le cylindre associé aux moindres carrés pour définir
l’élément (voir l’ISO 17450-3).
10 © ISO 2016 – Tous droits réservés

a) b)
Légende
A aire intérieure surfacique de la ligne extraite
d diamètre d’aire calculé à partir de A
Figure 6 — Exemple de diamètre d’aire
3.7.2.1.3
diamètre d’un volume (d’un tronc de cylindre)
taille calculée (3.7.2.1) correspondant au diamètre, d, obtenu à l’aide de la
formule suivante:
4V
d=
π×L
où
V est le volume limité par le cylindre extrait intégral;
L est la hauteur du cylindre, prise entre deux plans parallèles perpendiculaires à l’axe du
cylindre associé aux moindres carrés ayant la distance maximale entre eux et contenant une
section complète de l’élément
Note 1 à l’article: Voir Figure 7.
Note 2 à l’article: Pour orienter les sections droites qui intersectent le cylindre extrait et définissent la hauteur
L, l’opération d’association peut utiliser différents critères qui auront un impact sur le résultat. Le critère par
défaut est le cylindre associé aux moindres carrés pour définir l’élément (voir l’ISO 17450-3).
Légende
V volume de l’élément extrait
L longueur du cylindre
d diamètre d’un volume (d’un tronc de cylindre), calculé à partir de V et L
a
Deux plans parallèles perpendiculaires à l’axe du cylindre associé aux moindres carrés ayant la distance
maximale entre eux et contenant une section complète de l’élément.
Figure 7 — Exemple de diamètre d’un volume
3.7.2.2
taille par ordre de rang
caractéristique dimensionnelle (3.5) définie mathématiquement à partir d’un ensemble homogène de
valeurs d’une taille locale (3.6) obtenue le long et/ou autour de l’élément tolérancé
Note 1 à l’article: Une taille par ordre de rang peut être utilisée pour définir une taille globale indirecte (3.7.2) à
partir d’une taille locale (3.6) [taille sur une portion (3.6.3), taille dans une section (3.6.2), taille sphérique (3.6.4),
taille entre deux points (3.6.1)].
Note 2 à l’article: Une taille par ordre de rang peut être utilisée pour définir une taille locale à partir d’une autre
taille locale (par exemple pour définir une taille par ordre de rang dans une section à partir d’une taille entre
deux points pris dans la section).
Note 3 à l’article: Les différents types de tailles par ordre de rang définis dans la présente partie de l’ISO 14405
sont illustrés à la Figure 8.
3.7.2.2.1
taille maximale
taille par ordre de rang (3.7.2.2) définie comme le maximum de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.2
taille minimale
taille par ordre de rang (3.7.2.2) définie comme le minimum de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.3
taille moyenne
taille par ordre de rang (3.7.2.2) définie comme la moyenne de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
12 © ISO 2016 – Tous droits réservés

3.7.2.2.4
taille médiane
taille par ordre de rang (3.7.2.2) définie comme la valeur médiane de l’ensemble des valeurs d’une taille
locale (3.6) le long et/ou autour de l’élément tolérancé
Note 1 à l’article: La valeur médiane est la valeur permettant de séparer la population des valeurs d’une taille
locale en deux portions égales (50 % au-dessus et 50 % en dessous). Selon la fonction de répartition de la
population, la taille médiane et la taille moyenne peuvent être identiques ou différentes.
3.7.2.2.5
centre de la plage d’étendue
taille par ordre de rang (3.7.2.2) définie comme la moyenne du maximum et du minimum de l’ensemble
des valeurs d’une taille locale (3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.6
étendue de tailles
taille par ordre de rang (3.7.2.2) définie comme la différence entre le maximum et le minimum de
l’ensemble des valeurs d’une taille locale (3.6) le long et/ou autour de l’élément tolérancé
3.7.2.2.7
écart-type des tailles
taille par ordre de rang (3.7.2.2) définie comme l’écart-type de l’ensemble des valeurs d’une taille locale
(3.6) le long et/ou autour de l’élément tolérancé
Note 1 à l’article: Un écart-type est parfois présenté comme une somme quadratique, ce qui explique la seconde
lettre du symbole associé (voir Tableau 1).
a) b)
c) d)
Légende
1 ensemble des valeurs des tailles locales 6 taille médiane (= 9,969 86)
2 position le long de l’axe 7 centre de la plage d’étendue (= 10,020 345)
3 taille maximale (= 10,497 88) 8 étendue de tailles (= 0,955 07)
4 taille minimale (= 9,542 81) 9 écart-type des tailles (= 0,30178)
5 taille moyenne (= 10,011 69) d valeurs de la taille locale
i
Figure 8 — Exemple de tailles par ordre de rang basées sur la taille entre deux points
3.8
exigence d’enveloppe
combinaison de la taille entre deux points (3.6.1) appliquée à la limite au minimum de matière de la taille
(3.4) avec la taille minimale circonscrite (3.7.1.3) ou avec la taille maximale inscrite (3.7.1.2) appliquée à la
limite au maximum de matière de la taille
Note 1 à l’article: L’exigence d’enveloppe était précédemment désignée sous le terme «principe de Taylor».
3.8.1
exigence d’enveloppe pour des entités dimensionnelles extérieures
combinaison de la taille entre deux points (3.6.1) appliquée à la limite inférieure de taille (LLS) (3.3) avec
la taille minimale circonscrite (3.7.1.3) appliquée à la limite supérieure de taille (ULS) (3.2)
Note 1 à l’article: Voir Figure 9.
a) Spécification b) Interprétation
Légende
1 tailles entre deux points (devant être supérieures ou égales à 149,97)
2 diamètre du cylindre d’enveloppe égal à 150,03 mm
3 cylindre d’enveloppe incluant l’élément 4
4 élément intégral extrait
Figure 9 — Exemple d’exigence d’enveloppe pour une entité dimensionnelle linéaire extérieure
14 © ISO 2016 – Tous droits réservés

3.8.2
exigence d’enveloppe pour des entités dimensionnelles intérieures
combinaison de la taille entre deux points (3.6.1) appliquée à la limite supérieure de taille (ULS) (3.2) avec
la taille maximale inscrite (3.7.1.2) appliquée à la limite inférieure de taille (LLS) (3.3)
Note 1 à l’article: Voir Figure 10.
a) Spécification b) Interprétation
Légende
1 tailles entre deux points (devant être inférieures ou égales à 12,1)
2 diamètre du cylindre d’enveloppe égal à 12 mm
3 cylindre d’enveloppe inclus dans l’élément 4
4 élément intégral extrait
Figure 10 — Exemple d’exigence d’enveloppe pour une entité dimensionnelle linéaire intérieure
3.9
entité dimensionnelle tolérancée commune
plusieurs entités dimensionnelles séparées considérées comme une entité dimensionnelle (3.1) à laquelle
une tolérance commune est appliquée
Note 1 à l’article: Voir 7.7 et Figure 33.
3.10
entité dimensionnelle unifiée
ensemble d’au moins deux éléments intégraux considérés comme une entité dimensionnelle (3.1)
Note 1 à l’article: Une entité dimensionnelle unifiée est un sous-type d’un élément unifié. Un élément unifié peut
être un élément intégral qui n’est pas une entité dimensionnelle.
3.11
plan d’intersection
plan, établi à partir d’un élément extrait de la pièce, identifiant une ligne sur une surface extraite
(intégrale ou médiane) ou un point sur une ligne extraite
3.12
élément de direction
élément, établi à partir d’un élément extrait de la pièce, identifiant la direction d’une distance servant à
définir une caractéristique
Note 1 à l’article: Cette définition est adaptée de l’ISO 1101:2012 afin d’élargir son domaine d’application limité
dans l’ISO 1101 à l’identification de la direction de la largeur de la zone de tolérance.
4 Modificateurs de spécification et symboles
Pour les besoins de la présente partie de l’ISO 14405, les modificateurs de spécification (voir
l’ISO 17450-2:2012, 3.4.2) et les symboles donnés dans les Tableaux 1 et 2 s’appliquent.
Pour définir un type particulier de caractéristique dimensionnelle dans une spécification dimensionnelle
disponible pour les limites supérieure et/ou inférieure de spécification, des modificateurs ou des
symboles doivent être utilisés dans la séquence comme décrit dans le Tableau 3.
La combinaison de ces modificateurs et symboles est décrite dans les Articles 5, 6 et 7. Les règles de
présentation des symboles graphiques sont données dans l’Annexe A.
Des renseignements sur les caractéristiques dimensionnelles sont donnés dans l’Annexe D.
La présentation des indications des spécifications dimensionnelles doit respecter les règles indiquées
dans l’Annexe E.
Tableau 1 — Modificateurs de spécification pour une taille linéaire
Modificateur Description Référence
Taille entre deux points 3.6.1
Taille locale définie par une sphère 3.6.4
Critère d’association des moindres carrés 3.7.1.1
Critère d’association du maximum inscrit 3.7.1.2
Critère d’association du minimum circonscrit 3.7.1.3
Critère d’association du minimax (de Chebyshev) 3.7.1.4
Diamètre circonférentiel (taille calculée) 3.7.2.1.1
Diamètre d’aire (taille calculée) 3.7.2.1.2
Diamètre d’un volume (taille calculée) 3.7.2.1.3
a
Taille maximale 3.7.2.2.1
a
Taille minimale 3.7.2.2.2
a
Taille moyenne 3.7.2.2.3
a
Taille médiane 3.7.2.2.4
a
Centre de la plage d’étendue 3.7.2.2.5
a
Étendue de tailles 3.7.2.2.6
a
Écart-type des tailles 3.7.2.2.7
a
La taille par ordre de rang peut être utilisée comme un complément à la taille
d’une portion calculée, à la taille d’une portion globale ou à la taille locale (voir
3.7.2.2 et 6.1.3).
16 © ISO 2016 – Tous droits réservés

Tableau 2 — Modificateurs de spécification complémentaires
Description Symbole Référence Exemple d’indication
b
Entité dimensionnelle unifiée UF 7.1
Exigence d’enveloppe 6.2.2
Portion restreinte quelconque de
/Longueur 7.3
l’élément
Section droite quelconque ACS 7.4
Section droite fixe spécifique SCS 7.5
Section longitudinale quelconque ALS 7.4
7.6
Plusieurs éléments Nombre ×
7.7
Entité dimensionnelle tolérancée
CT 7.7
commune
Condition à l’état libre 7.8
Entre 7.2 à 7.3
a
Plan d’intersection 7.4
a
Élément de direction 7.4
Flagnote 8
a
Pour plus d’informations, voir l’ISO 1101.
b
Le symbole UF peut être utilisé pour identifier une entité dimensionnelle unifiée ou un élément unifié qui n’est pas une
entité dimensionnelle.
Tableau 3 — Type et sous-type de caractéristiques dimensionnelles et modificateurs associés
Type de Sous-type Définition supplémentaire Modificateurs associés
caractéristique
dimensionnelle
Taille entre
deux points
Taille sphérique
Avec le critère d’association des
ou
moindres carrés
ou
Avec le critère d’association du
ou
maximum inscrit
ou
Avec le critère d’association du
ou
minimum circonscrit
Taille locale
ou
Taille dans une Avec le critère d’association du minimax
ou
section
ou
Taille calculée avec le diamètre
circonférentiel
Taille calculée avec le diamètre d’aire
Taille par ordre de rang de tous les
Exemple:
types de tailles locales
Avec le critère d’association des
Exemple:
moindres carrés
Avec le critère d’association du
Exemple:
maximum inscrit
Avec le critère d’association du
Exemple:
minimum circonscrit
Taille d’une
Avec le critère d’association du minimax
portion de
Exemple:
longueur L
Taille calculée avec le diamètre
Exemple:
d’un volume
Taille par ordre de rang établie à
Exemple:
partir d’une taille dans une section,
d’une taille sphérique ou d’une taille
entre deux points
18 © ISO 2016 – Tous droits réservés

Tableau 3 (suite)
Type de Sous-type Définition supplémentaire Modificateurs associés
caractéristique
dimensionnelle
Avec le critère d’association des
moindres carrés
Taille maximale inscrite
Taille globale
directe
Taille minimale circonscrite
Taille globale
Avec le critère d’association du minimax
Taille globale Taille calculée avec le diamètre d’un
calculée volume
Taille globale Taille par ordre de rang basée sur une
Exemple:
indirecte taille locale
Taille locale et Exigence
Combinaison de et ou
globale d’enveloppe
5 Opérateur de spécification de taille par défaut
5.1 Généralités
L’opérateur de spécification de taille défini dans la présente partie de l’ISO 14405 ne traite que des
entités dimensionnelles linéaires qui peuvent être un cylindre, une sphère, deux plans parallèles
opposés, un cercle (intersection d’une surface de révolution et d’un plan perpendiculaire à l’axe de la
surface associée), deux droites parallèles opposées (intersection d’une surface cylindrique et d’un plan
contenant l’axe associé de la surface cylindrique ou intersection d’une surface prismatique et d’un plan
perpendiculaire associé au plan médian de la surface prismatique) et deux cercles opposés (intersection
d’une paire de surfaces de révolution coaxiales et d’un plan perpendiculaire à l’axe de la surface de
révolution).
Lorsque l’indication GPS de base est utilisée pour la
...
