ISO 17971:2025

Norme
internationale
ISO 17971
Première édition
Textiles — Textiles intelligents
2025-07
— Méthode d'essai pour la
détermination des propriétés
d'étoffes pour une utilisation sur
écrans tactiles
Textiles — Smart textiles — Test method for determining the
screen-touch properties of fabrics
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

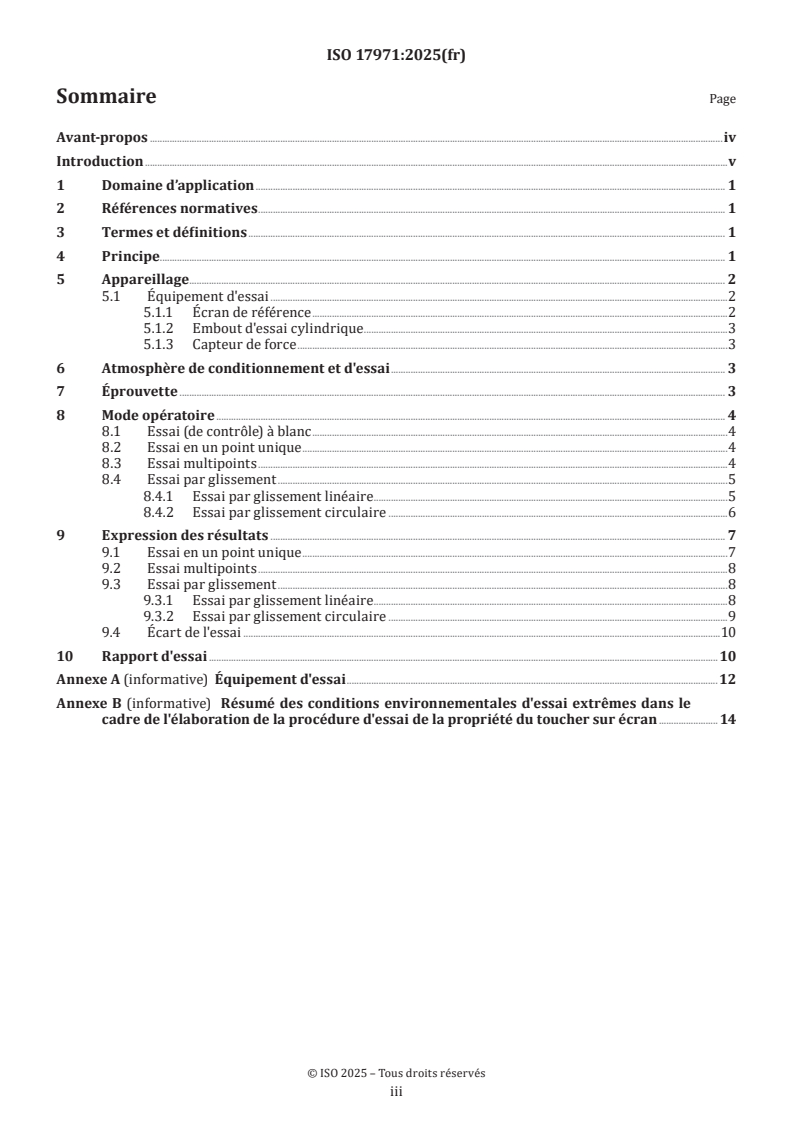

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage . 2
5.1 Équipement d'essai .2
5.1.1 Écran de référence .2
5.1.2 Embout d'essai cylindrique .3
5.1.3 Capteur de force .3
6 Atmosphère de conditionnement et d'essai . 3
7 Éprouvette . 3
8 Mode opératoire . 4
8.1 Essai (de contrôle) à blanc .4
8.2 Essai en un point unique .4
8.3 Essai multipoints .4
8.4 Essai par glissement .5
8.4.1 Essai par glissement linéaire . .5
8.4.2 Essai par glissement circulaire .6
9 Expression des résultats . 7
9.1 Essai en un point unique .7
9.2 Essai multipoints .8
9.3 Essai par glissement .8
9.3.1 Essai par glissement linéaire .8
9.3.2 Essai par glissement circulaire .9
9.4 Écart de l'essai .10
10 Rapport d'essai .10
Annexe A (informative) Équipement d'essai .12
Annexe B (informative) Résumé des conditions environnementales d'essai extrêmes dans le
cadre de l'élaboration de la procédure d'essai de la propriété du toucher sur écran . 14

iii

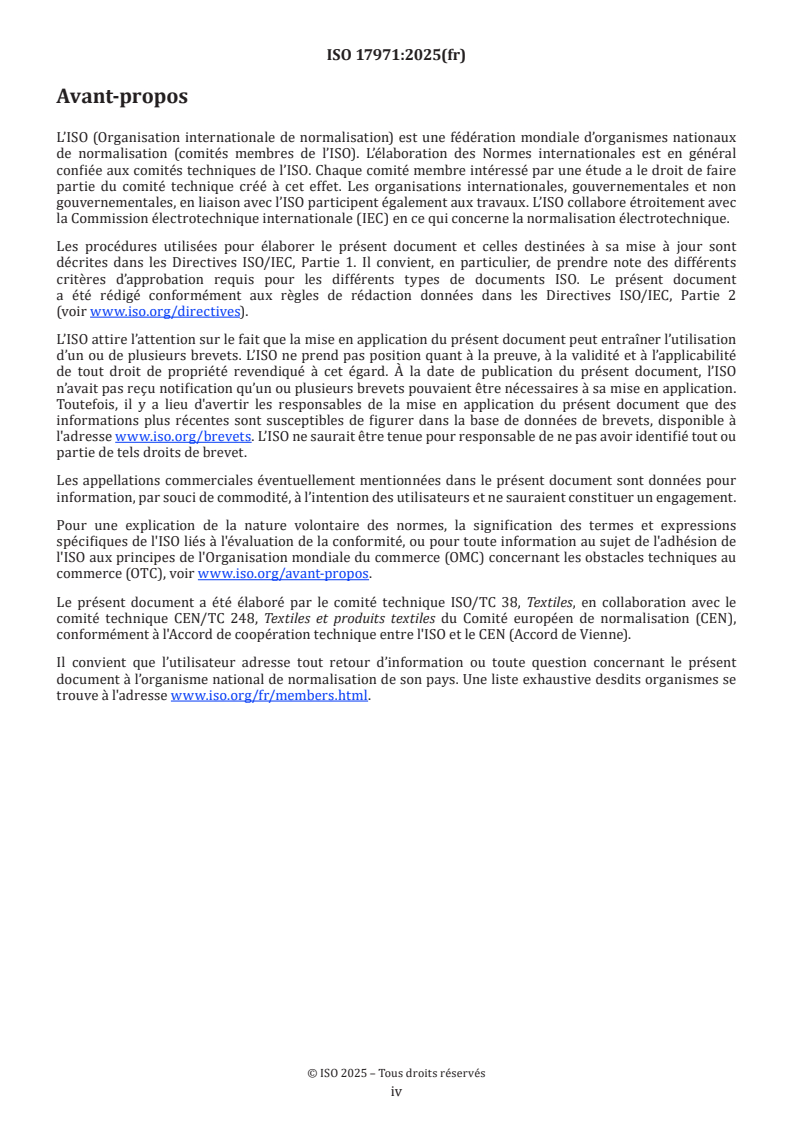

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO
n’avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d'avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles, en collaboration avec le
comité technique CEN/TC 248, Textiles et produits textiles du Comité européen de normalisation (CEN),
conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l'adresse www.iso.org/fr/members.html.

iv
Introduction
Avec l'amélioration des conditions de vie des consommateurs, des textiles portables intelligents sont
apparus et se sont développés rapidement, conduisant à différents types de produits. Il existe une interaction
croissante entre les textiles et les dispositifs électroniques à écran tactile.
Les étoffes ayant des propriétés du toucher sur écran comprennent des matériaux conducteurs, tels que
les fibres conductrices, qui transmettent le courant du corps humain à un écran capacitif, ce qui permet
un fonctionnement tactile. Par exemple, des étoffes en interface peuvent être utilisées dans des gants ou
d'autres produits, comme indiqué à la Figure 1. Avec l'émergence de tels biens de consommation sur le
marché, la demande pour ces produits devient forte et leurs perspectives commerciales sont perçues comme
prometteuses du point de vue des investisseurs. Cependant, l'absence de méthodes d'essai normalisées ou
d'exigences pertinentes dans les normes globales a entraîné des variations de la qualité de ce groupe de
produits textiles ayant des propriétés du toucher sur écran.
a) Gants avec une propriété du toucher b) Essais de la propriété du toucher des étoffes sur écran
sur écran
Figure 1 — Exemple d’étoffes ayant des propriétés du toucher sur écran
L'élaboration de méthodes d'essai pour mesurer les propriétés du toucher sur écran des étoffes conçues pour
interagir avec les écrans tactiles capacitifs. Cet effort vise à répondre aux demandes actuelles du marché
tout en s'alignant sur le développement scientifique et technologique. Le présent document présente une
méthode d'essai normalisée, des éléments tangibles pour l'essai et une évaluation de l'interaction entre ce
type de textiles et les écrans tactiles, qui n'a pas été traitée dans d'autres publications.

v
Norme internationale ISO 17971:2025(fr)
Textiles — Textiles intelligents — Méthode d'essai pour la
détermination des propriétés d'étoffes pour une utilisation
sur écrans tactiles
1 Domaine d’application
Le présent document spécifie une méthode d'essai pour déterminer les propriétés du toucher des étoffes sur
écran. La méthode s'applique à tous les types d’étoffes destinées à être utilisées dans des produits servant
d'interface lors de la manipulation d'écrans tactiles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
IEC 62908-12-10, Touch and interactive displays — Part 12-10: Measurement methods of touch displays — Touch
and electrical performance
IEC 62908-12-20, Touch and interactive displays — Part 12-20: Measurement methods of touch displays —
Multi-touch performance
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
propriété du toucher sur écran
caractéristique permettant de maîtriser l'affichage capacitif par l'induction de l'écran tactile
4 Principe
Une éprouvette est soumise à une tête d'essai, puis des essais sont réalisés en touchant l'écran tactile
capacitif par contact en un point unique, par contact multipoints et par glissement dans des conditions
normalisées. Les écarts de précision et le taux de réponse pour le toucher par contact en un point unique,
la distance entre points de contact adjacents pour le contact multipoints et la linéarité pour le toucher par
glissement sont consignés.
5 Appareillage
5.1 Équipement d'essai
L'équipement d'essai comprend un bras mobile, un écran de référence (5.1.1), un embout d'essai (5.1.2) et
une plate-forme, comme illustré à la Figure 2. L'équipement d'essai pour mesurer la performance de contact
des écrans tactiles doit être tel que décrit dans l'IEC 62908-12-10 et dans l'IEC 62908-12-20. La résolution de
position de l'équipement d'essai doit être de 0,01 mm et l'erreur maximale admissible doit être de 0,2 mm.
L'équipement fréquemment utilisé est présenté à l'Annexe A.
La force utilisée pour les essais doit être de 0,1 N à 10,0 N. L'embout d'essai doit être maintenu vertical à
l'écran de référence pendant les essais.
Légende
1 bras mobile
2 embout d'essai
3 écran de référence
4 interface électrique
5 plate-forme
Figure 2 — Composition de l'équipement d'essai
5.1.1 Écran de référence
L'écran de référence doit être un écran capacitif multipoints (sans membrane protectrice d'écran). Avant
l'essai, il doit être conditionné pendant au moins 2 h comme décrit dans l'Article 6.
Les paramètres de l'écran de référence doivent être:
a) force minimale à supporter: 50 N;
b) dimensions: correspondant à la portée de déplacement du dispositif mécanique;

c) précision du toucher en un point unique à ≤ 0,50 mm près; la sensibilité doit avoir 100 % de réponse
pour un essai en un point unique employant un embout d'essai nu (réaliser l'essai au moins 5 fois);
d) linéarité du toucher par glissement à ≤ 0,50 mm près; la sensibilité ne doit présenter aucun point de
perte pour un essai du toucher par glissement employant un embout d'essai nu;
e) distance de réponse minimale pour deux points de contact: pas plus de 10,0 mm.
5.1.2 Embout d'essai cylindrique
Le diamètre, D, de l'embout d'essai cylindrique, comme illustré à la Figure 3, doit être de (6,0 ± 0,01) mm.
Le matériau utilisé pour l'embout d'essai cylindrique doit avoir une résistivité comprise entre 10 Ω · cm et
10 Ω · cm et une dureté supérieure à R119, conformément aux exigences de l'IEC 62908-12-10. Le laiton et
la résine polyamide conductrice sont des exemples de matériaux appropriés. Sous réserve d'un accor
...
