ISO 3553-1:1987
(Main)Road vehicles - High-tension connections for ignition coils and distributors - Part 1: Socket-type
Road vehicles - High-tension connections for ignition coils and distributors - Part 1: Socket-type
This part specifies the essential dimensions of socket-type connections, used for spark-ignition engines. Applies to high-tension sockets and cable connectors of type "A" (figures 1 and 2). An annex gives socket and connector type "B" (figures 3 and 4). This first edition cancels and replaces the ISO 3553:1975.
Véhicules routiers — Raccords à haute tension pour bobines et distributeurs d'allumage — Partie 1: Type femelle
General Information
- Status
- Published
- Publication Date
- 18-Nov-1987
- Technical Committee
- ISO/TC 22/SC 32 - Electrical and electronic components and general system aspects
- Drafting Committee
- ISO/TC 22/SC 32/WG 1 - Ignition Equipment
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 17-Jun-2021
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 3553-1:1987 is an international standard developed by the International Organization for Standardization (ISO) that specifies essential dimensions for high-tension socket-type connections used in ignition coils and distributors of spark-ignition engines in road vehicles. This first edition, published in December 1987, replaces the earlier ISO 3553:1975 and focuses on socket-type (female) connectors classified as type "A", including an annex detailing type "B". The standard ensures compatibility and interchangeability of high-tension electrical connectors critical to reliable ignition and engine performance.
Key Topics
Scope and Application
The standard applies specifically to high-tension socket connections used in ignition coils and distributors in spark-ignition internal combustion engines. It defines the required dimensions of these connectors to facilitate standardized fitting and secure electrical contact.Socket-Type Dimensions
Essential dimensional characteristics of type "A" socket connectors include height of the turret and depth of the socket well, measured relative to a specified reference plane. Nominal sizes are standardized primarily at 10 mm, 14 mm, and 20 mm to accommodate varying ignition coil requirements.Design Specifications
The standard provides detailed geometric parameters-such as diameters, insertion cones, and grooves-for socket terminals and cable connectors to ensure reliable mechanical and electrical connections. Some dimensional flexibility is allowed to support manufacturing variations in coil turret designs.Additional Connector Types
Annexed to the main document are the dimensions for type "B" sockets and connectors. While type "A" is preferred, type "B" serves as an accepted alternative for certain ignition coil and distributor designs.Manufacturer Discretion
Details not explicitly specified by ISO 3553-1 are left to the discretion of manufacturers, allowing some design freedom while maintaining fundamental compatibility and safety requirements.
Applications
ISO 3553-1:1987 is essential for automotive component manufacturers, electrical connector designers, and quality control engineers specializing in automotive ignition systems. Its practical uses include:
Ignition System Manufacturing
Ensures that coil and distributor sockets meet standardized dimensions for seamless assembly and replacement.Automotive Repair and Maintenance
Facilitates availability of compatible ignition cables and connectors, reducing downtime and ensuring vehicle reliability.Quality Assurance
Provides measurable dimensional criteria for inspection and testing of high-tension connections within spark-ignition engines.Global Market Compliance
Supports international harmonization of automotive parts, minimizing compatibility issues across different vehicle markets.
Related Standards
ISO 3553-2:1987 - Specifies complementary requirements for male-type high-tension connections that correspond to the socket-type connections defined in ISO 3553-1.
ISO 6722 - Covers specifications for automotive ignition cables and wiring for enhanced compatibility with high-tension connectors.
ISO/TS 16949 - Automotive quality management standards supporting manufacturing processes including ignition components.
SAE Standards (e.g., SAE J537) - Provides additional guidance on ignition system connectors and components, often referenced alongside ISO standards for automotive applications.
Keywords: ISO 3553-1, high-tension connections, ignition coils, automotive ignition connectors, socket-type connectors, spark-ignition engines, ignition distributor connectors, vehicle electrical connectors, connector dimensions, automotive standards, ISO standard for ignition systems.
ISO 3553-1:1987 - Road vehicles — High-tension connections for ignition coils and distributors — Part 1: Socket-type Released:11/19/1987
ISO 3553-1:1987 - Véhicules routiers — Raccords à haute tension pour bobines et distributeurs d'allumage — Partie 1: Type femelle Released:11/19/1987
ISO 3553-1:1987 - Véhicules routiers — Raccords à haute tension pour bobines et distributeurs d'allumage — Partie 1: Type femelle Released:11/19/1987
Frequently Asked Questions
ISO 3553-1:1987 is a standard published by the International Organization for Standardization (ISO). Its full title is "Road vehicles - High-tension connections for ignition coils and distributors - Part 1: Socket-type". This standard covers: This part specifies the essential dimensions of socket-type connections, used for spark-ignition engines. Applies to high-tension sockets and cable connectors of type "A" (figures 1 and 2). An annex gives socket and connector type "B" (figures 3 and 4). This first edition cancels and replaces the ISO 3553:1975.
This part specifies the essential dimensions of socket-type connections, used for spark-ignition engines. Applies to high-tension sockets and cable connectors of type "A" (figures 1 and 2). An annex gives socket and connector type "B" (figures 3 and 4). This first edition cancels and replaces the ISO 3553:1975.
ISO 3553-1:1987 is classified under the following ICS (International Classification for Standards) categories: 43.060.50 - Electrical and electronic equipment. Control systems. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 3553-1:1987 has the following relationships with other standards: It is inter standard links to ISO 3553:1975. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 3553-1:1987 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

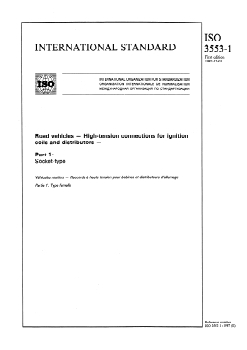

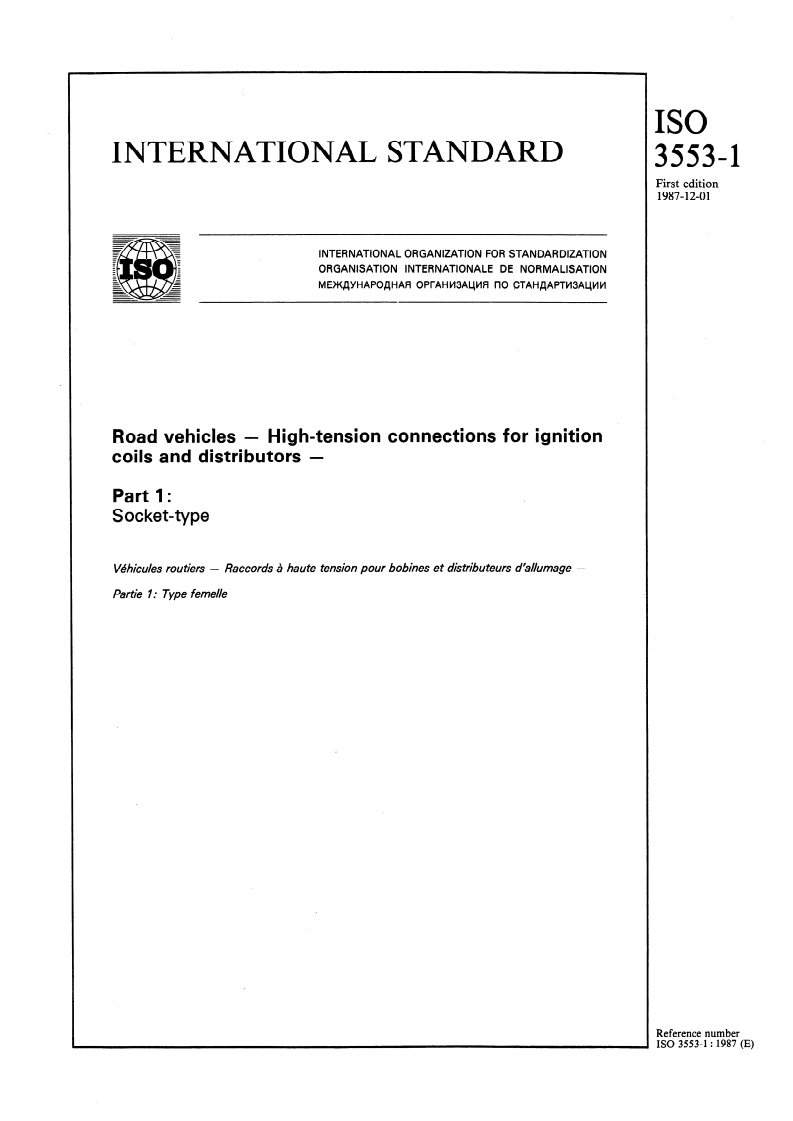

ISO
INTERNATIONAL STANDARD
3553-1
First edition
1987-12-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXJJYHAPOAHAFI OPrAHM3A~MFi n0 ~TAH~APTM3A~MM
Road vehicles - High-tension connections for ignition
coils and distributors -
Part 1:
Socket-type
Whicules reu tiers - Ratcords 2 haute tension pour bobines et distributeurs d%llumage -
Partie 7: Type femefle
Reference number

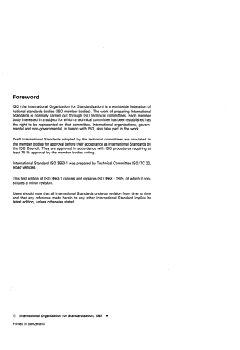

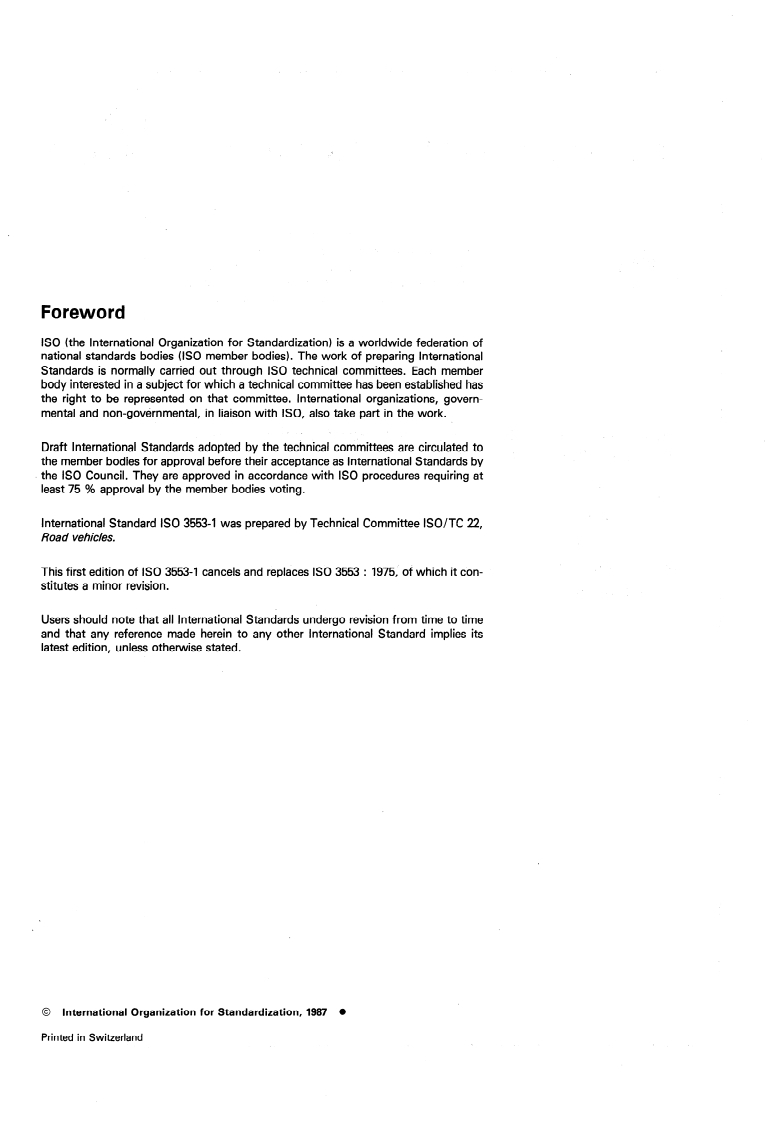

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 3553-1 was prepared by Technical Committee ISO/TC 22,
Road vebicles.
This first edition of ISO 35534 cancels and replaces ISO 3553 : 1975, of which it con-
stitutes a minor revision.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organkation for Standardkation, 1987
Printed in Switzerland

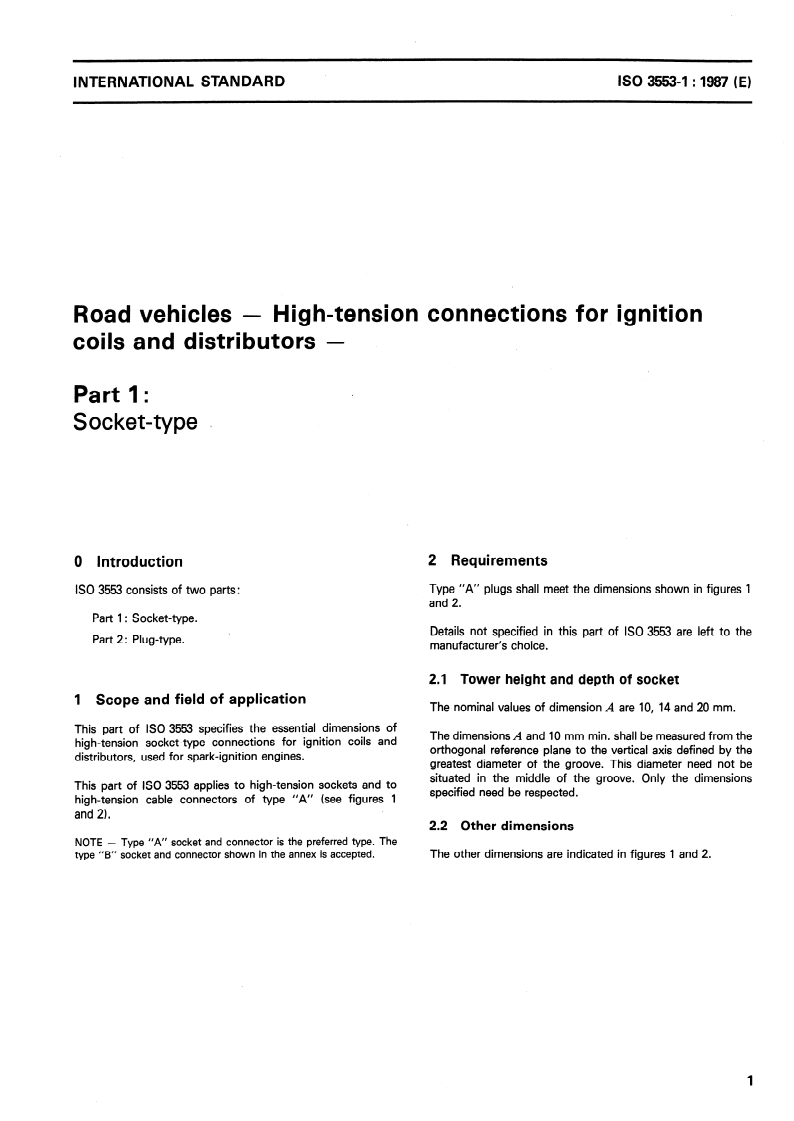

INTERNATIONAL STANDARD ISO 3553-4 : 1987 (E)
Road vehicles - High-tension connections for ignition
coils and distributors -
Part 1:
Socket-type ,
2 Requirements
0 Introduction

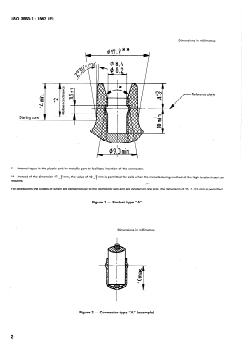

Type “A” plugs shall meet the dimensions shown in figures 1
ISO 3553 consists of two Parts :
and 2.
Part 1: Socket-type.
Details not specified in this part of ISO 3553 are left to the
Part 2: Plug-type.
manufacturer’s choice.
2.1 Tower height and depth of socket
1 Scope and field of application
The nominal values of dimension A are 10, 14 and 20 mm.
This part
...

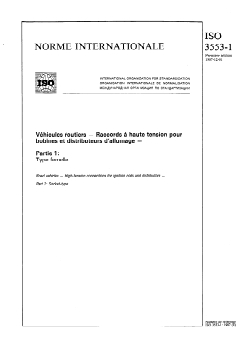

ISO
NORME INTERNATIONALE
3553-l
Première édition
1987-12-01
-
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEX,lJYHAPO,4HAFI OPrAHM3AL/MR Il0 CTAH~APTM3A~MM
Véhicules t’outiers - Raccords à haute tension pour
bobines et distributeurs d’allumage -
Partie 1 :
Type femelle
- High- tension connections for ignition coils and dis tributors -
Road vehicles
Part 7: Socket-type
Numéro de référence
ISO 3553-l : 1987 (F)

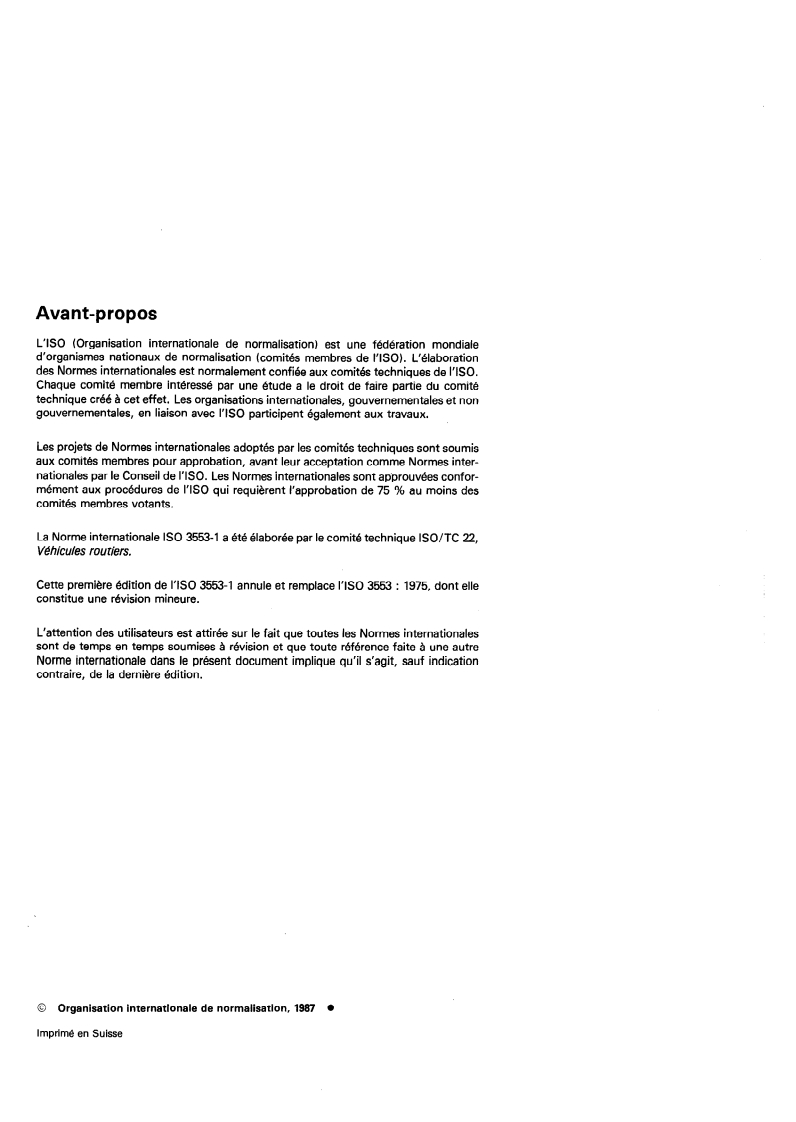

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3553-l a été élaborée par le comité technique iSO/TC 22,
Véhicules routiers.
Cette première édition de I’ISO 3553-l annule et remplace I’ISO 3553 : 1975, dont elle
constitue une révision mineure.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniere édition.
@ Organisation internationale de normalisation, 1987 0
Imprimé en Suisse

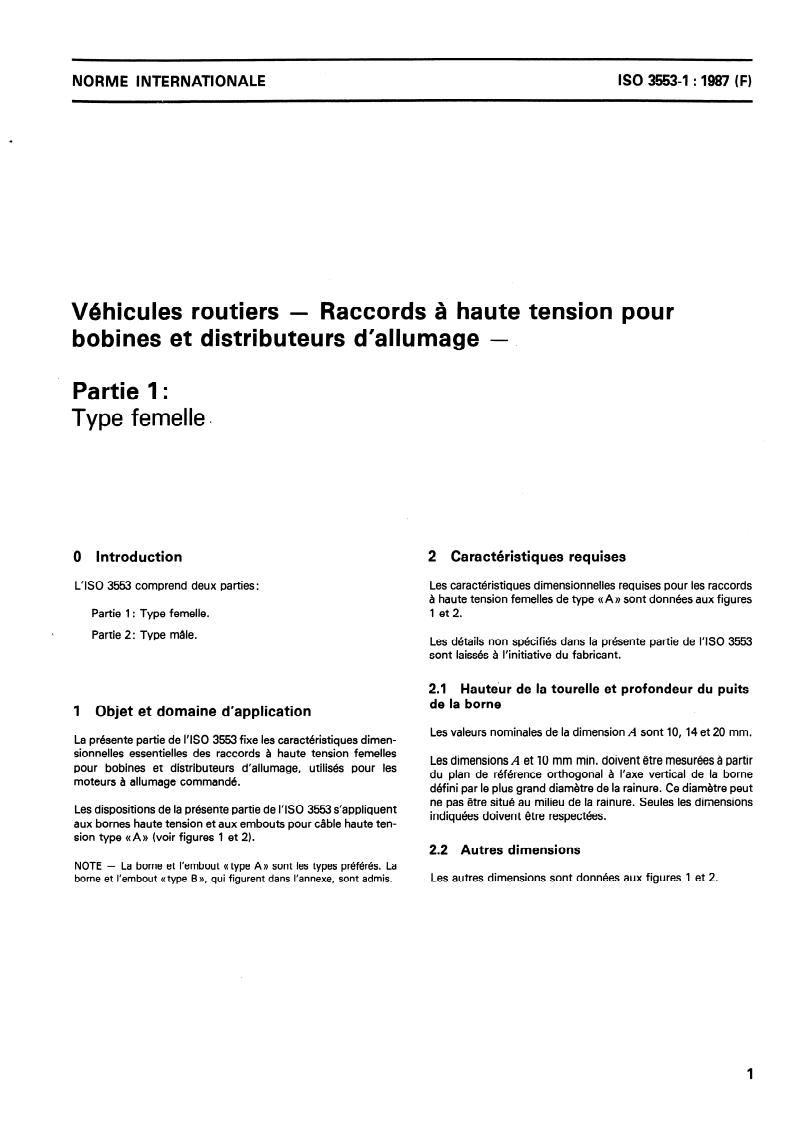

ISO 3553-l : 1987 (F)
NORME INTERNATIONALE
Véhicules routiers - Raccords à haute tension pour
bobines et distributeurs d’allumage -
Partie 1 :
Type femelle.
2 Caractéristiques requises
0 Introduction
Les caractéristiques dimensionneiles requises pour les raccords
L’ISO 3553 comprend deux parties:

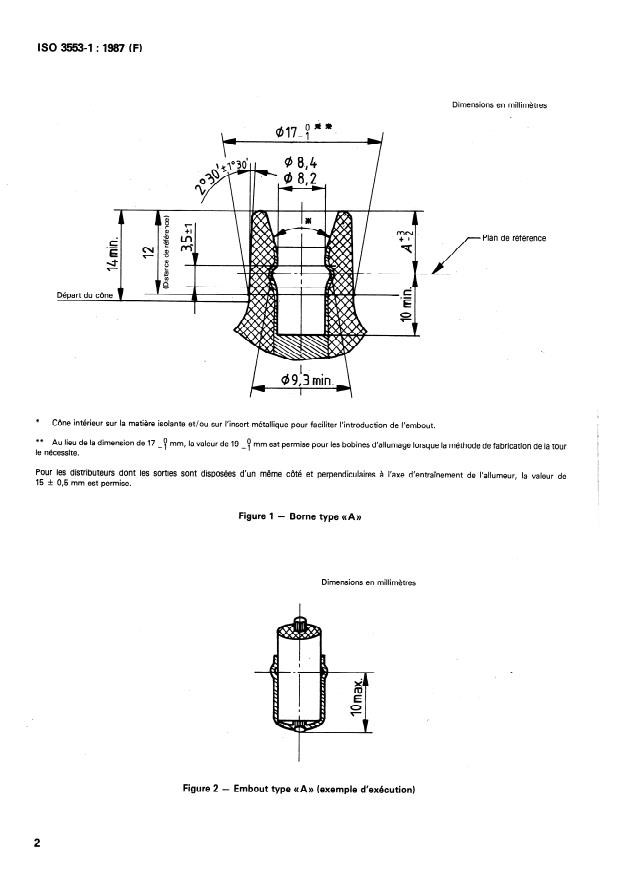

à haute tension femelles de type ((AN sont données aux figures
1 et2.
Partie 1: Type femelle.
\
Partie 2: Type mâle.
Les détails non spécifiés dans la présente partie de I’ISO 3553
sont laissés à l’initiative du fabricant.
2.1 Hauteur de la tourelle et profondeur du puits
de la borne
1 Objet et d
...

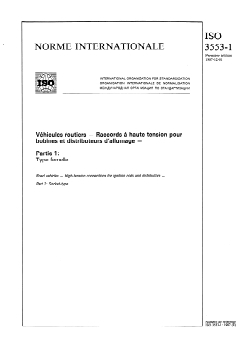

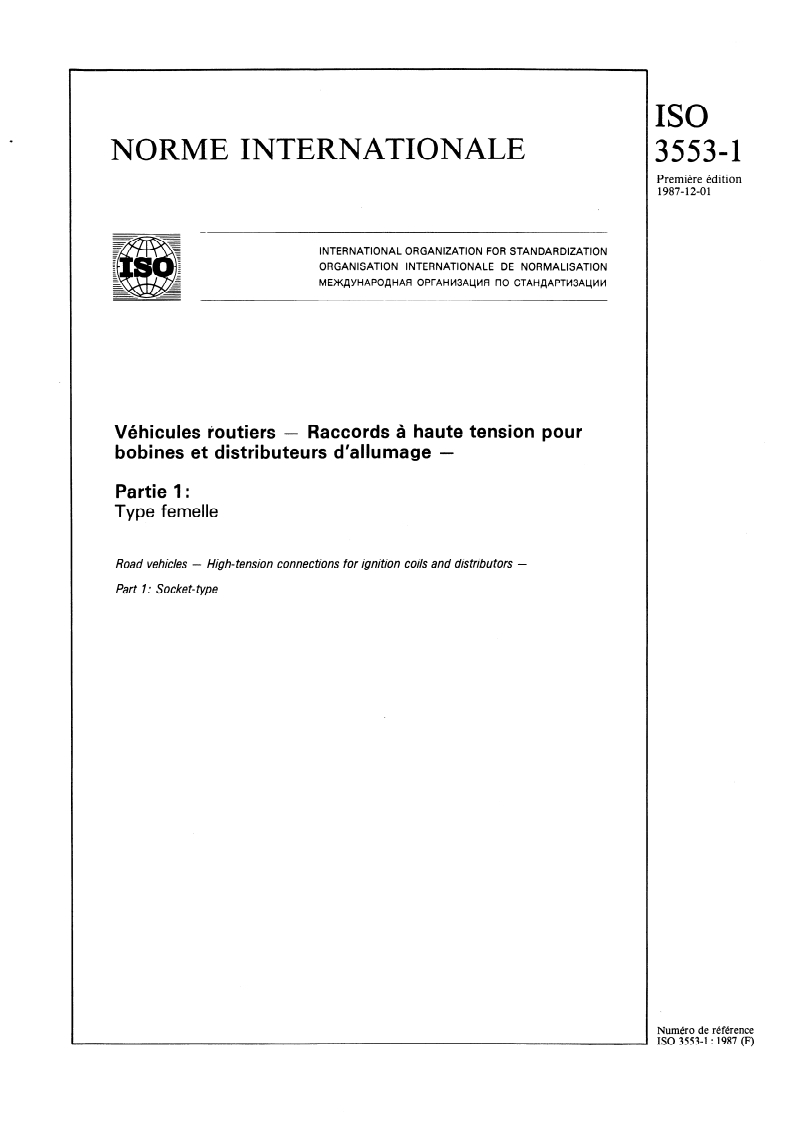

ISO
NORME INTERNATIONALE
3553-l
Première édition
1987-12-01
-
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEX,lJYHAPO,4HAFI OPrAHM3AL/MR Il0 CTAH~APTM3A~MM
Véhicules t’outiers - Raccords à haute tension pour
bobines et distributeurs d’allumage -
Partie 1 :
Type femelle
- High- tension connections for ignition coils and dis tributors -
Road vehicles
Part 7: Socket-type
Numéro de référence
ISO 3553-l : 1987 (F)

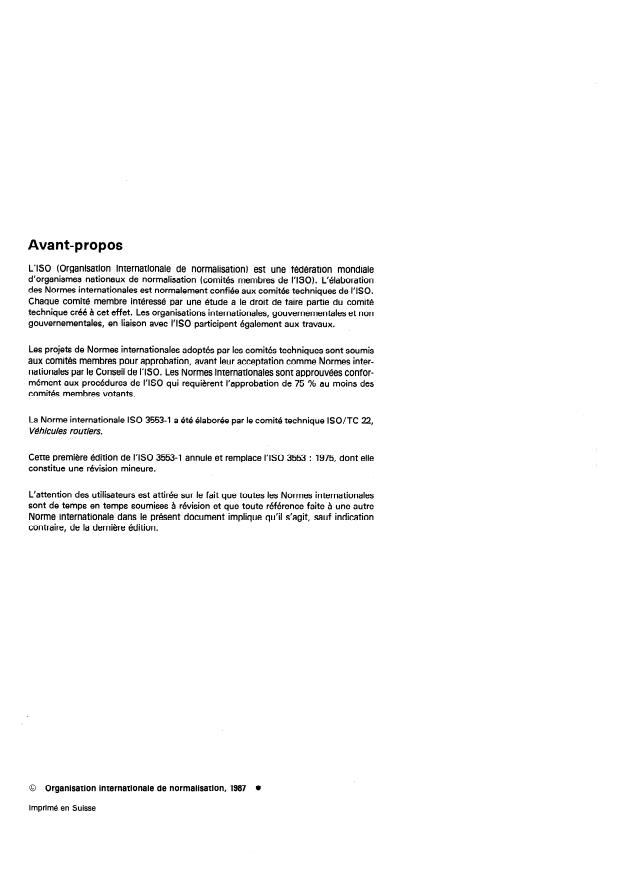

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3553-l a été élaborée par le comité technique iSO/TC 22,
Véhicules routiers.
Cette première édition de I’ISO 3553-l annule et remplace I’ISO 3553 : 1975, dont elle
constitue une révision mineure.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniere édition.
@ Organisation internationale de normalisation, 1987 0
Imprimé en Suisse

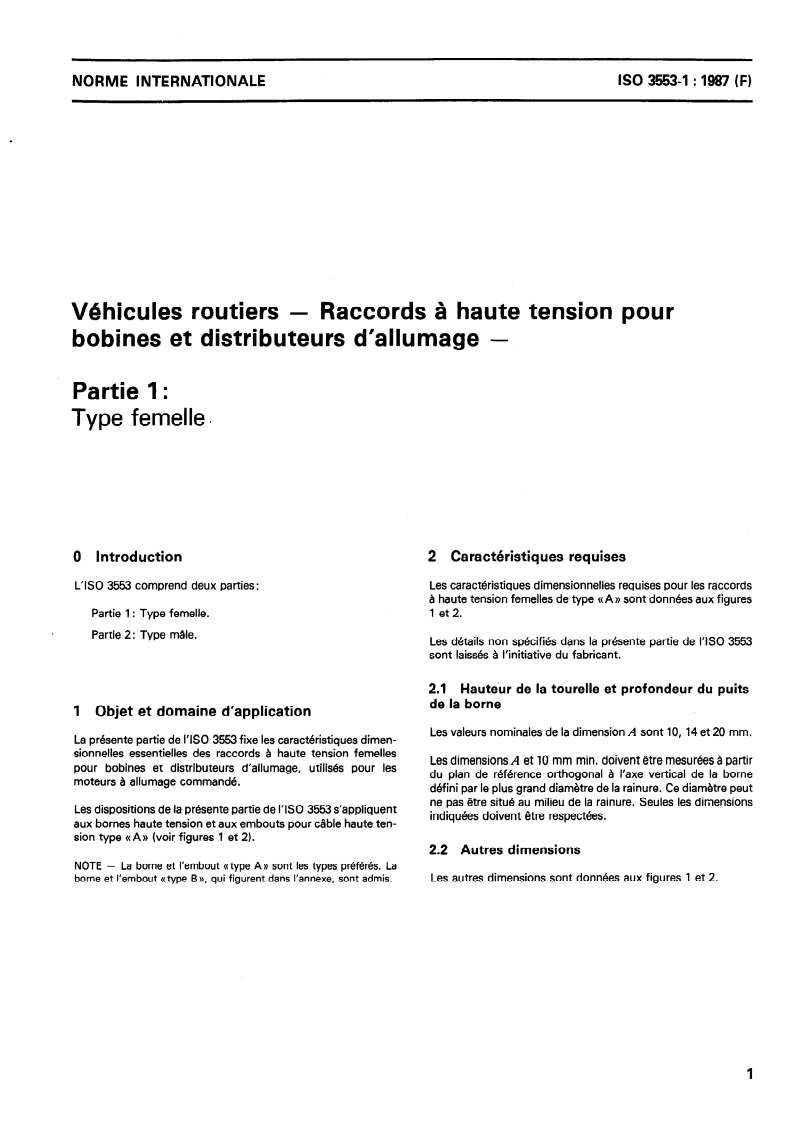

ISO 3553-l : 1987 (F)
NORME INTERNATIONALE
Véhicules routiers - Raccords à haute tension pour
bobines et distributeurs d’allumage -
Partie 1 :
Type femelle.
2 Caractéristiques requises
0 Introduction
Les caractéristiques dimensionneiles requises pour les raccords
L’ISO 3553 comprend deux parties:
à haute tension femelles de type ((AN sont données aux figures
1 et2.
Partie 1: Type femelle.
\
Partie 2: Type mâle.
Les détails non spécifiés dans la présente partie de I’ISO 3553
sont laissés à l’initiative du fabricant.
2.1 Hauteur de la tourelle et profondeur du puits
de la borne
1 Objet et d
...
