Hydrometry — Slope-area method

This document specifies a method of determining discharge in open channels from observations of the surface slope and cross-sectional area of the channel. It is applicable to use under special conditions when direct measurement of discharge by typically more accurate methods, such as the velocity-area method, is not possible. Generally, the method can be used to determine discharge a) for a peak flow that left high-water marks along the stream banks, b) for a peak flow that left marks on a series of water-level gauges or where peak stages were recorded by that series of gauges, and c) for flow observed at the time of determining gauge heights from a series of gauges. The method is commonly used to undertake the extension of stage?discharge relationships above the highest gauged flows. It does not apply to determining discharges in tidal reaches.

Hydrometrie — Methode de la pente de la ligne d'eau

Le présent document décrit une méthode d'estimation du débit pour les écoulements à surface libre à partir d'observations de la pente de la ligne d'eau et d'observations de la surface mouillée du chenal. Elle s'applique dans des conditions particulières, lorsque le calcul direct du débit par des méthodes plus précises, comme celle de l'exploration du champ des vitesses, n'est pas possible. Cette méthode peut être utilisée pour estimer le débit: a) d'une pointe de crue ayant déposé des laisses de crue le long des rives du cours d'eau; b) d'une pointe de crue ayant déposé des laisses de crue sur une série d'échelles limnimétriques ou si cette pointe de crue a été enregistrée par des limnigraphes associés; c) observé, simultanément, sur une série d'échelles limnimétriques. La méthode est généralement utilisée pour extrapoler les courbes de tarage vers le haut. Elle ne s'applique pas à la détermination des débits dans les zones de marée.

General Information

Status
Published
Publication Date
04-Nov-2018
Current Stage
9093 - International Standard confirmed
Completion Date
06-Aug-2024
Ref Project

Relations

Buy Standard

Standard
ISO 1070:2018 - Hydrometry -- Slope-area method
English language
27 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1070:2018 - Hydrometry — Slope-area method Released:11/5/2018
English language
27 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1070:2018 - Hydrometrie — Methode de la pente de la ligne d'eau Released:11/5/2018
French language
28 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1070:2018 - Hydrometrie -- Methode de la pente de la ligne d'eau
French language
28 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 1070
Third edition
2018-11
Hydrometry — Slope-area method
Hydrometrie — Methode de la pente de la ligne d'eau
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

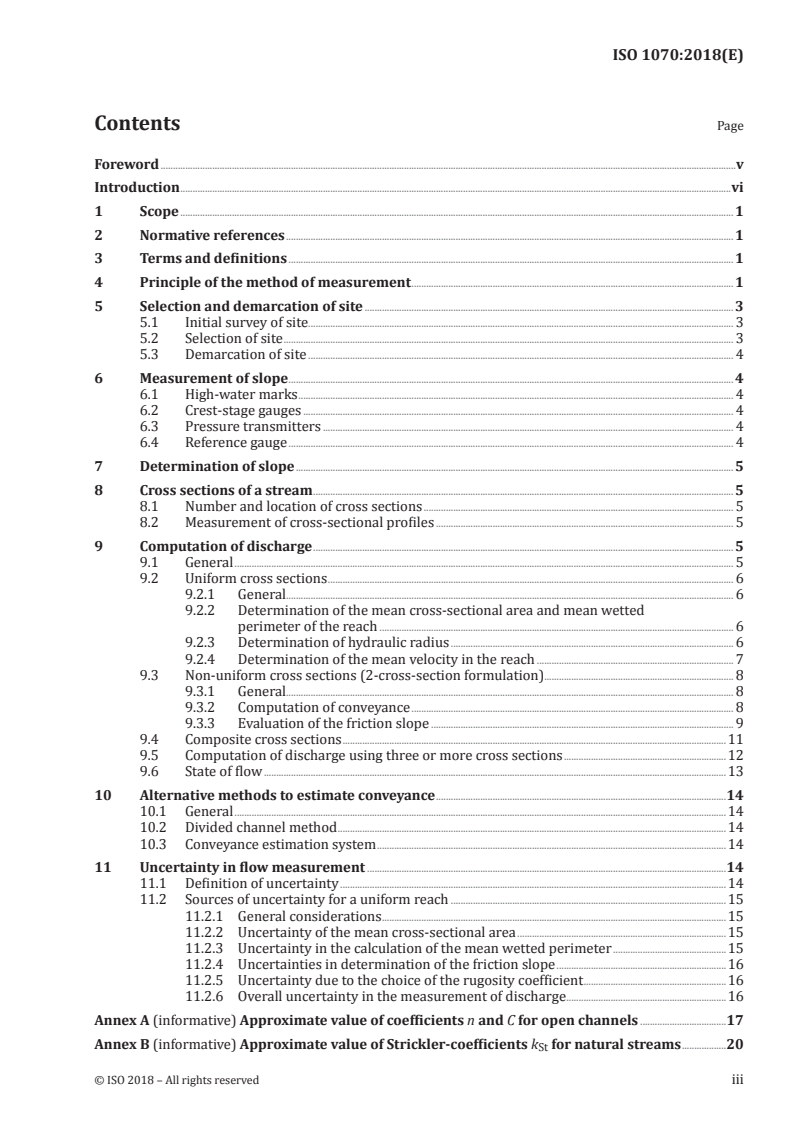

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle of the method of measurement . 1
5 Selection and demarcation of site . 3
5.1 Initial survey of site. 3
5.2 Selection of site . 3
5.3 Demarcation of site . 4
6 Measurement of slope . 4
6.1 High-water marks . 4
6.2 Crest-stage gauges . 4
6.3 Pressure transmitters . 4
6.4 Reference gauge . 4
7 Determination of slope . 5
8 Cross sections of a stream . 5
8.1 Number and location of cross sections . 5
8.2 Measurement of cross-sectional profiles . 5
9 Computation of discharge . 5
9.1 General . 5
9.2 Uniform cross sections . 6
9.2.1 General. 6
9.2.2 Determination of the mean cross-sectional area and mean wetted
perimeter of the reach . 6
9.2.3 Determination of hydraulic radius . 6
9.2.4 Determination of the mean velocity in the reach . 7
9.3 Non-uniform cross sections (2-cross-section formulation) . 8
9.3.1 General. 8
9.3.2 Computation of conveyance . 8
9.3.3 Evaluation of the friction slope . 9
9.4 Composite cross sections .11
9.5 Computation of discharge using three or more cross sections .12
9.6 State of flow .13
10 Alternative methods to estimate conveyance .14
10.1 General .14
10.2 Divided channel method .14
10.3 Conveyance estimation system .14
11 Uncertainty in flow measurement .14
11.1 Definition of uncertainty .14
11.2 Sources of uncertainty for a uniform reach .15
11.2.1 General considerations .15
11.2.2 Uncertainty of the mean cross-sectional area .15
11.2.3 Uncertainty in the calculation of the mean wetted perimeter .15
11.2.4 Uncertainties in determination of the friction slope .16
11.2.5 Uncertainty due to the choice of the rugosity coefficient .16
11.2.6 Overall uncertainty in the measurement of discharge .16
Annex A (informative) Approximate value of coefficients n and C for open channels .17
Annex B (informative) Approximate value of Strickler-coefficients k for natural streams .20
St

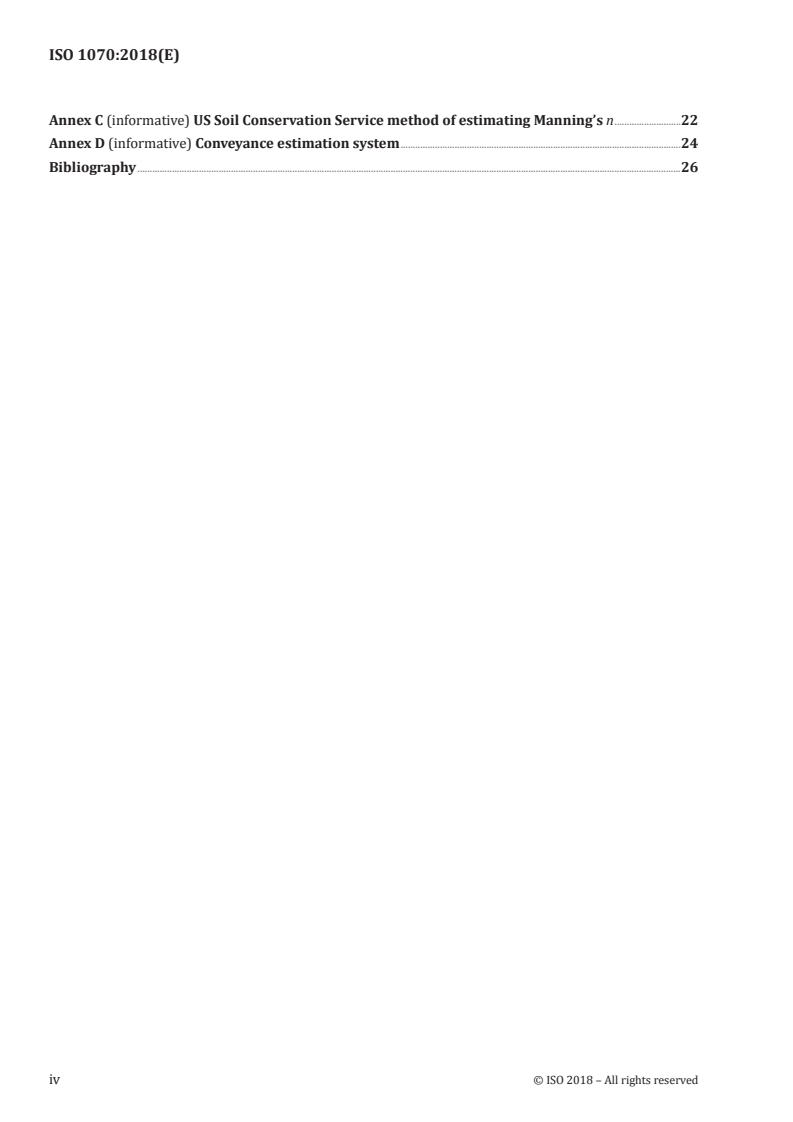

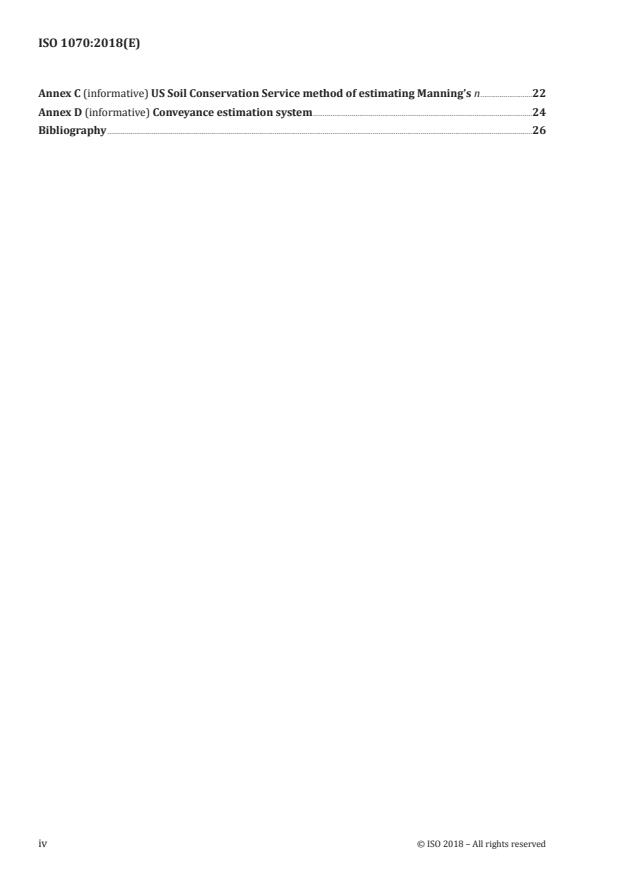

Annex C (informative) US Soil Conservation Service method of estimating Manning’s n .22
Annex D (informative) Conveyance estimation system .24
Bibliography .26
iv © ISO 2018 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 113, Hydrometry.
This third edition cancels and replaces the second edition (ISO 1070:1992), which has been technically
revised. It also incorporates the amendment ISO 1070:1992/Amd.1:1997. The main changes compared
to the previous edition are as follows:
— the document has been reorganized to first present two-section computations followed by multiple
reach computations;
— a third governing formula has been added;
— three annexes have been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
Introduction
The slope–area method is an indirect method of determining discharge in open channels when direct
measurement of the flow is not possible because of the timing of the flow or because the site is too
hazardous for direct measurement techniques. The method is usually used to document the discharge
of a flood and to extend the stage–discharge rating of a stream flow gauging station above direct
measurements of discharge. The method can also be used at locations where bridge, cableway or boat
measurements are not possible. Water discharge is computed using flow resistance formulae based on
channel characteristics, water-surface profiles, and a roughness or friction coefficient.
vi © ISO 2018 – All rights reserved

INTERNATIONAL STANDARD ISO 1070:2018(E)
Hydrometry — Slope-area method
1 Scope
This document specifies a method of determining discharge in open channels from observations of the
surface slope and cross-sectional area of the channel.
It is applicable to use under special conditions when direct measurement of discharge by typically more
accurate methods, such as the velocity-area method, is not possible. Generally, the method can be used
to determine discharge
a) for a peak flow that left high-water marks along the stream banks,
b) for a peak flow that left marks on a series of water-level gauges or where peak stages were recorded
by that series of gauges, and
c) for flow observed at the time of determining gauge heights from a series of gauges.
The method is commonly used to undertake the extension of stage–discharge relationships above the
highest gauged flows.
It does not apply to determining discharges in tidal reaches.
2 Normative re
...
