ISO 16287:2005

INTERNATIONAL ISO
STANDARD 16287
First edition
2005-02-15


Plain bearings — Thermoplastic
bushes — Dimensions and tolerances
Paliers lisses — Bagues thermoplastiques — Dimensions et tolérances





Reference number
ISO 16287:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 16287:2005(E)

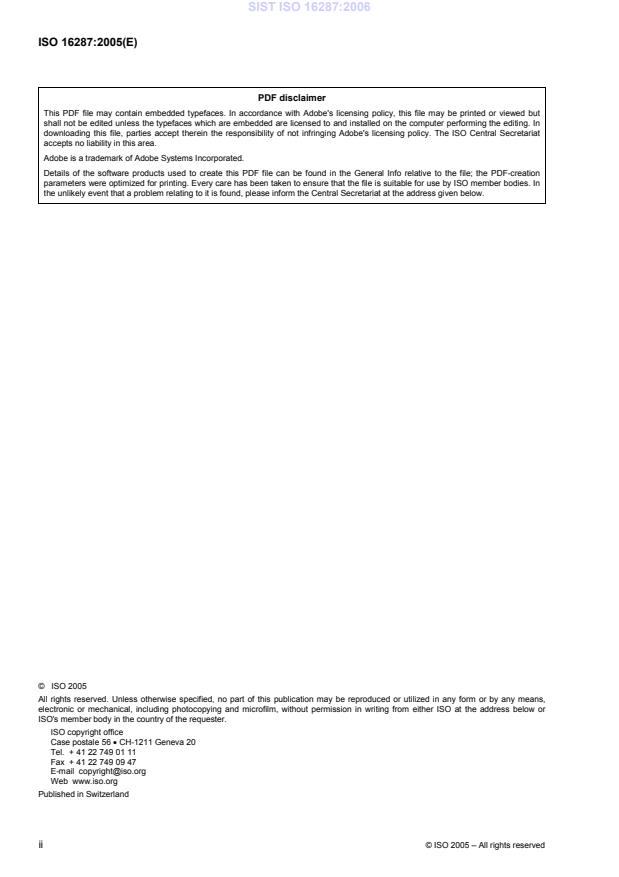

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 16287:2005(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Symbols. 1
4 Dimensions. 2
5 Material. 6
6 Design. 7
7 Testing. 7
8 Assembling. 8
9 Designation. 9

© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 16287:2005(E)

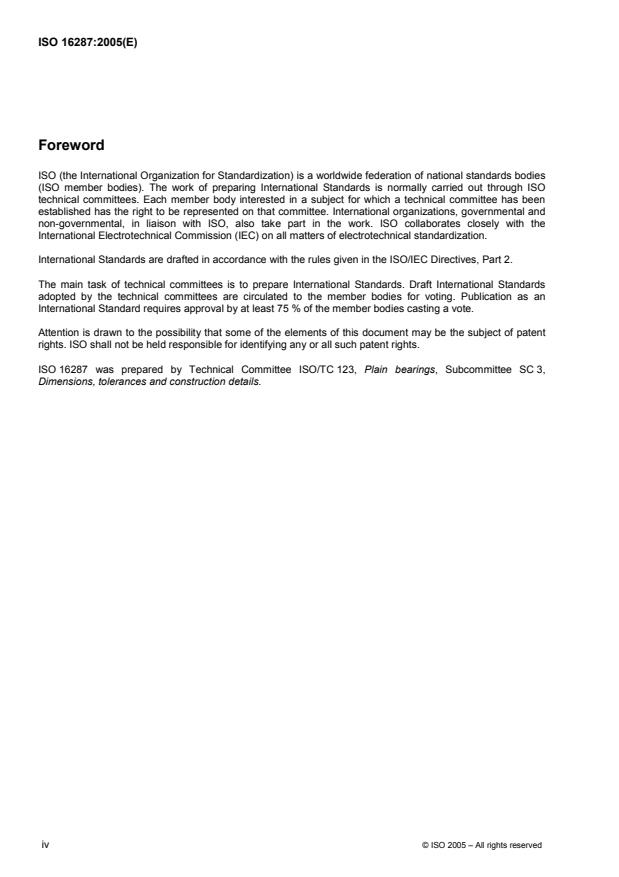

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 16287 was prepared by Technical Committee ISO/TC 123, Plain bearings, Subcommittee SC 3,
Dimensions, tolerances and construction details.
iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 16287:2005(E)

Plain bearings — Thermoplastic bushes — Dimensions
and tolerances
1 Scope
This International Standard specifies the dimensions and tolerances for inserted thermoplastic bushes used
as plain bearings with or without lubrication grooves in accordance with ISO 12128. These thermoplastic
bushes are dimensionally exchangeable to wrapped bushes according to ISO 3547-1.
This International Standard is not applicable to reinforced plastics.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 286-1, ISO system of limits and fits — Part 1: Bases of tolerance, deviations and fits
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 3547-1, Plain bearings — Wrapped bushes — Part 1: Dimensions
ISO 3547-2:1999, Plain bearings — Wrapped bushes — Part 2: Test data for outside and inside diameter
ISO 6691, Thermoplastics polymers for plain bearings — Classification and designation
ISO 12128, Plain bearings — Lubrication holes, grooves and pockets — Dimensions, types, designation and
their application to bearing bushes
ISO 12301, Plain bearings — Quality control techniques and inspection of geometrical and material quality
characteristics
3 Symbols
B nominal width of bush
B flange thickness
fl
C inside chamfer
i
C outside chamfer
o
D flange diameter
fl
D nominal housing bore diameter
H
© ISO 2005 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 16287:2005(E)
D nominal inside diameter of the bush
i
D inside diameter of the bush when inserted in a ring gauge middle H7
i,ch
D nominal outside diameter of the bush
o
r radius for flange bushes
4 Dimensions
The dimensions and tolerances of the thermoplastic bushes are shown in Figures 1 and 2, according to
whether cylindrical (type C) or flanged (type F), and given, in millimetres, in Tables 1, 2, 3 and 4. The surface
finishes x and y represented in Figures 1 and 2 are given in Table 5.
For determination of the IT value (see ISO 286-1) of the coaxiality tolerance, the dimensions of D are
o
applicable.
For determination of the IT value (ISO 286-1) of the axial run-out tolerance, the dimensions of D are
fl
applicable.


Figure 1 — Cylindrical bush Figure 2 — Flanged bush
2 © ISO 2005 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 16287:2005(E)
Table 1 — Nominal sizes and limits for thick-walled bushes type C and type F
D  C
o i
Limits for tolerance
D group D B B C r
i fl fl o
(see Table 5)
nom. nom. A B h13 h13 h13 max. max.
6 10 12 14 3 6 10 — 0,8 0,5
+ 0,21

+ 0,07
8 12 14 18 3 6 10 15 0,8 0,5
10 14 16 20 3 6 10 15 0,8 0,5
+ 0,27

12 16 18 22 3 10 15 20 0,8 0,8
+ 0,09
14 18 20 25 3 10 15 20 0,8 0,8
15 18 21 27 3 10 15 20 0,8 0,8
+ 0,33

16 20 22 28 3 12 15 20 0,8 0,8
+ 0,11
18 22 24 30 3 12 20 30 0,8 0,8
20 24 26 32 3 15 20 30 1,5 0,8
22 26 28 34 3 15 20 30 1,5 0,8
+ 0,45

+ 0,15
24 28 30 36 3 15 20 30 1,5 0,8
25 30 32 38 4 20 30 40 1,5 0,8
28 34 36 42 4 20 30 40 2 0,8
+ 0,60

30 36 38 44 4 20 30 40 2 0,8
+ 0,20
zb11
32 38 40 46 4 20 30 40 2 0,8
35 41 45 50 5 30 40 50 2 0,8
+ 0,69

38 45 48 54 5 30 40 50 2 0,8
+ 0,23
40 48 50 58 5 30 40 60 2 0,8
42 50 52 60 5 30 40 60 2 0,8
45 53 55 63 5 30 40 60 2,5 0,8
+ 0,90

48 56 58 66 5 40 50 60 2,5 0,8
+ 0,30
50 58 60 68 5 40 50 60 2,5 0,8
55 63 65 73 5 40 50 70 2,5 0,8
60 70 75 83 7,5 40 60 80 2,5 0,8
65 75 80 88 7,5 50 60 80 2,5 2
70 80 85 95 7,5 50 70 90 2,5 2
75 85 90 100 7,5 50 70 90 2,5 2
80 90 95 105 7,5 60 80 100 2,5 2
85 95 100 110 7,5 60 80 100 2,5 2
90 105 110 120 10 60 80 120 2,5 2
95 110 115 125 10 60 100 120 2,5 2
100 115 120 130 10 80 100 120 2,5 2
105 120 125 135 10 80 100 120 2,5 2
To be
agreed
110 125 130 140 10 80 100 120 2,5 2
120 135 140 150 10 100 120 150 2,5 2
130 145 150 160 10 100 120 150 3 2
za11
140 155 160 170 10 100 150 180 3 2
150 165 170 180 10 120 150 180 3 2
160 180 185 200 12,5 120 150 180 3 2
170 190 195 210 12,5 120 180 200 3 2
180 200 210 220 15 150 180 250 3 2
190 210 220 230 15 150 180 250 3 2
200 220 230 240 15 180 200 250 3 2
© ISO 2005 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 16287:2005(E)
Table 2 — Nominal sizes and limits for thin-walled cylindrical bushes type C
D C
o i
D B C
i o
Limits for tolerance
 group
(see Table 5)

nom. nom. A B h13 max.
6 8 4 6 8 10  0,8
+ 0,21

+ 0,07
8 10 6 8 10 12 15 0,8
10 12 6 8 10 12 15 20 0,8
+ 0,27
12 14 8 10 12 15 20 25 0,8
+ 0,09
14 16 10 12 15 20 25 0,8
15 17 10 12 15 20 25 0,8
+ 0,33
16 18 10 12 15 20 25 0,8
+ 0,11
18 20 10 15 20 25  0,8
20 23 10 15 20 25 30 1,5
22 25 15 20 25 30
...

NORME ISO
INTERNATIONALE 16287
Première édition
2005-02-15



Paliers lisses — Bagues
thermoplastiques — Dimensions
et tolérances
Plain bearings — Thermoplastic bushes — Dimensions and tolerances





Numéro de référence
ISO 16287:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 16287:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16287:2005(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Symboles . 1
4 Dimensions. 2
5 Matériau. 6
6 Conception. 7
7 Contrôle. 7
8 Montage. 8
9 Désignation. 9

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16287:2005(F)

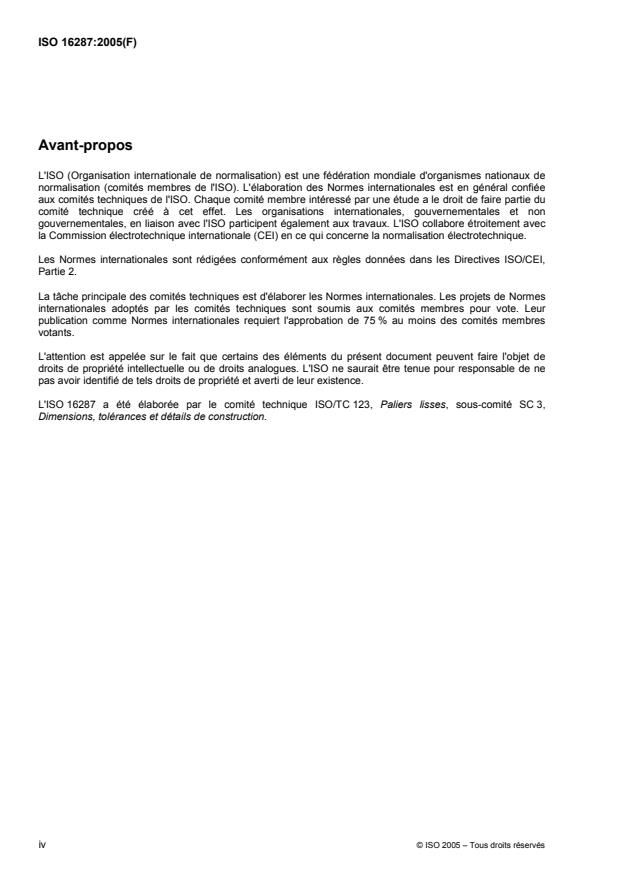

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 16287 a été élaborée par le comité technique ISO/TC 123, Paliers lisses, sous-comité SC 3,
Dimensions, tolérances et détails de construction.

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16287:2005(F)

Paliers lisses — Bagues thermoplastiques — Dimensions
et tolérances
1 Domaine d'application
La présente Norme internationale spécifie les dimensions et tolérances des bagues thermoplastiques
insérées destinées à être utilisées en tant que palier lisse avec ou sans rainure de graissage conformément à
l’ISO 12128. Ces bagues thermoplastiques ont des dimensions interchangeables avec les bagues roulées
conformes à l’ISO 3547-1.
La présente Norme internationale ne s’applique pas aux plastiques renforcés.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 286-1, Système ISO de tolérances et d'ajustements — Partie 1: Base des tolérances, écarts et
ajustements
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 3547-1, Paliers lisses — Bagues roulées — Partie 1: Dimensions
ISO 3547-2:1999, Paliers lisses — Bagues roulées — Partie 2: Données d'essai pour le diamètre extérieur et
le diamètre intérieur
ISO 6691, Polymères thermoplastiques pour paliers lisses — Classification et désignation
ISO 12128, Paliers lisses — Trous, rainures et poches de graissage — Dimensions, types, désignation et
leurs applications dans les bagues
ISO 12301, Paliers lisses — Techniques de contrôle de la qualité et vérifications et caractéristiques de qualité
géométriques et des matériaux
3 Symboles
B Largeur nominale de la bague
B Épaisseur de la bride
fl
C Chanfrein intérieur
i
C Chanfrein extérieur
o
D Diamètre de la bride
fl
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 16287:2005(F)
D Diamètre d’alésage nominal du logement
H
D Diamètre intérieur nominal de la bague
i
D Diamètre intérieur de la bague quand elle est insérée au milieu d'un calibre-bague H7
i,ch
D Diamètre extérieur nominal de la bague
o
r Rayon des bagues à collerette
4 Dimensions
Les dimensions et tolérances des bagues thermoplastiques sont représentées aux Figures 1 et 2, selon
qu’elles soient, respectivement, cylindriques (type C) ou à collerette (type F), et données, en millimètres, dans
les Tableaux 1, 2, 3 et 4. Les finis de surface x et y représentés aux Figures 1 et 2 sont donnés dans le
Tableau 5.
Pour la détermination de la valeur IT (voir l’ISO 286-1) de la tolérance de coaxialité, les dimensions de D
o
s’appliquent.
Pour la détermination de la valeur IT (voir l’ISO 286-1) de la tolérance de battement axial, les dimensions de
D s’appliquent.
fl


Figure 1 — Bague cylindrique — Type C Figure 2 — Bague à collerette — Type F

2 © ISO 2005 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 16287:2005(F)
Tableau 1 — Limites et dimensions nominales pour les bagues épaisses de type C et de type F
D  C
o i
Limites pour le
D groupe de tolérance D B B C r
i fl fl o
(voir Tableau 5)
nom. nom. A B h13 h13 h13 max. max.
6 10 12 14 3 6 10 — 0,8 0,5
+ 0,21

+ 0,07
8 12 14 18 3 6 10 15 0,8 0,5
10 14 16 20 3 6 10 15 0,8 0,5
+ 0,27

12 16 18 22 3 10 15 20 0,8 0,8
+ 0,09
14 18 20 25 3 10 15 20 0,8 0,8
15 18 21 27 3 10 15 20 0,8 0,8
+ 0,33

16 20 22 28 3 12 15 20 0,8 0,8
+ 0,11
18 22 24 30 3 12 20 30 0,8 0,8
20 24 26 32 3 15 20 30 1,5 0,8
22 26 28 34 3 15 20 30 1,5 0,8
+ 0,45

+ 0,15
24 28 30 36 3 15 20 30 1,5 0,8
25 30 32 38 4 20 30 40 1,5 0,8
28 34 36 42 4 20 30 40 2 0,8
+ 0,60

30 36 38 44 4 20 30 40 2 0,8
+ 0,20
zb11
32 38 40 46 4 20 30 40 2 0,8
35 41 45 50 5 30 40 50 2 0,8
+ 0,69

38 45 48 54 5 30 40 50 2 0,8
+ 0,23
40 48 50 58 5 30 40 60 2 0,8
42 50 52 60 5 30 40 60 2 0,8
45 53 55 63 5 30 40 60 2,5 0,8
+ 0,90

48 56 58 66 5 40 50 60 2,5 0,8
+ 0,30
50 58 60 68 5 40 50 60 2,5 0,8
55 63 65 73 5 40 50 70 2,5 0,8
60 70 75 83 7,5 40 60 80 2,5 0,8
65 75 80 88 7,5 50 60 80 2,5 2
70 80 85 95 7,5 50 70 90 2,5 2
75 85 90 100 7,5 50 70 90 2,5 2
80 90 95 105 7,5 60 80 100 2,5 2
85 95 100 110 7,5 60 80 100 2,5 2
90 105 110 120 10 60 80 120 2,5 2
95 110 115 125 10 60 100 120 2,5 2
100 115 120 130 10 80 100 120 2,5 2
soumis
105 120 125 135 10 80 100 120 2,5 2
à
110 125 130 140 10 80 100 120 2,5 2
accord
120 135 140 150 10 100 120 150 2,5 2
130 145 150 160 10 100 120 150 3 2
za11
140 155 160 170 10 100 150 180 3 2
150 165 170 180 10 120 150 180 3 2
160 180 185 200 12,5 120 150 180 3 2
170 190 195 210 12,5 120 180 200 3 2
180 200 210 220 15 150 180 250 3 2
190 210 220 230 15 150 180 250 3 2
200 220 230 240 15 180 200 250 3 2
© ISO 2005 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 16287:2005(F)
Tableau 2 — Limites et dimensions nominales pour bagues cylindriques minces de type C
D C
o i
D B C
i o
Limites pour le groupe
 de tolérance
(voir Tableau 5)

nom. nom. A B h13 max.
6 8 4 6 8 10  0,8
+ 0,21

+ 0,07
8 10 6 8 10 12 15 0,8
10 12 6 8 10 12 15 20 0,8
+ 0,27
12 14 8 10 12 15 20 25 0,8
+ 0,09
14 16 10 12 15 20 25 0,8
15 17 10 12 15 20 25 0,8
+ 0,33
16 18 10 12 15 20 25 0,8
+ 0,11
18 20 10 15 20 25  0,8
20 23 10 15 20 25 30 1,5
22 25 15 20 25 30 1,5
+ 0,45

+ 0,15
24 27 15 20 25 30 1,5
25 28 15 20 25 30 50 1,5
28 32 15 20 25 30 2
+ 0,60
30 34
...
