ISO/TS 24137:2023
(Main)Plain bearings — Surface modification by press fitting solid lubricants combined with micro dimple processing
Plain bearings — Surface modification by press fitting solid lubricants combined with micro dimple processing
This document specifies the method of surface modification that improves the friction characteristics of plain bearings, by press fitting a solid lubricant onto the bearing metal surface mechanically in combination with processing a lot of micro dimples on the surface.
Paliers lisses — Modification de la surface par fixation par pression de lubrifiants solides combinée à un traitement par micro-cavités
Le présent document spécifie la méthode de modification de surface qui améliore la résistance des paliers lisses au frottement, en appliquant mécaniquement un lubrifiant solide sur la surface métallique du palier par fixation par pression, combiné à la formation de nombreuses micro-cavités sur la surface.
General Information
Standards Content (Sample)

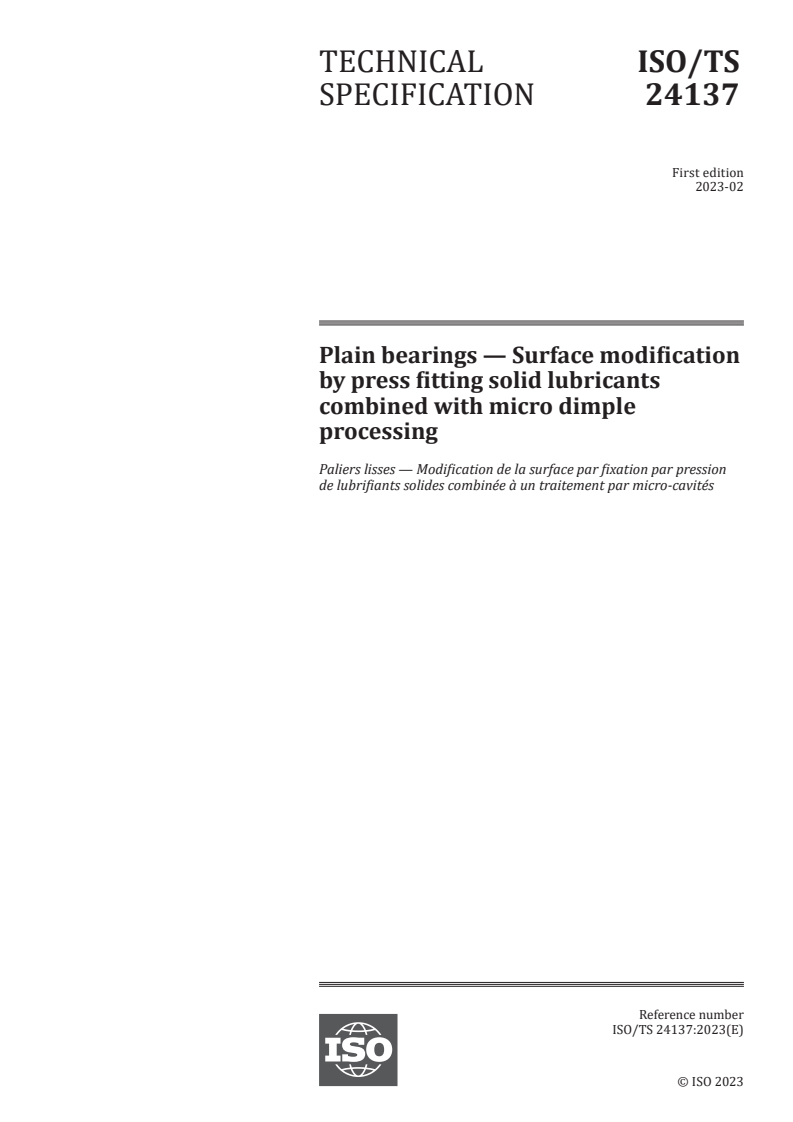

TECHNICAL ISO/TS
SPECIFICATION 24137
First edition
2023-02
Plain bearings — Surface modification
by press fitting solid lubricants
combined with micro dimple
processing
Paliers lisses — Modification de la surface par fixation par pression
de lubrifiants solides combinée à un traitement par micro-cavités
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

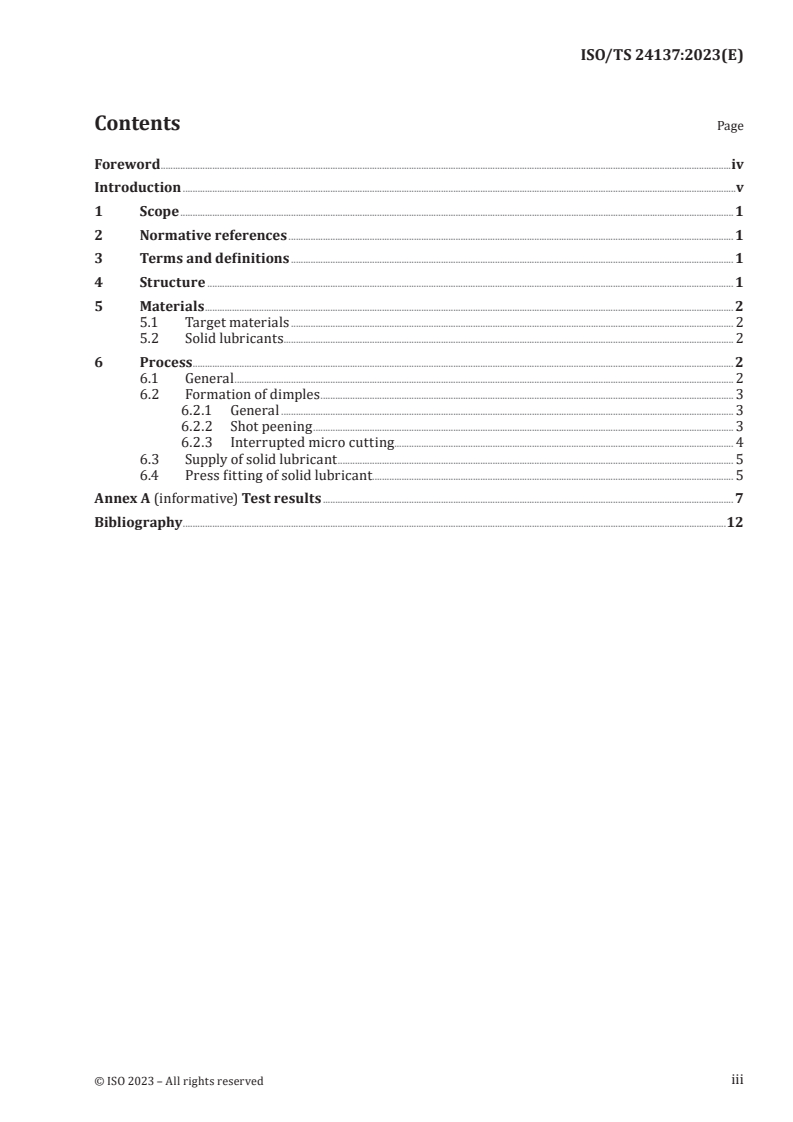

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Structure . 1
5 Materials . 2
5.1 Target materials . 2
5.2 Solid lubricants. 2
6 Process . . 2
6.1 General . 2
6.2 Formation of dimples . 3
6.2.1 General . 3
6.2.2 Shot peening . 3
6.2.3 Interrupted micro cutting. 4
6.3 Supply of solid lubricant . 5
6.4 Press fitting of solid lubricant. 5
Annex A (informative) Test results . 7
Bibliography .12
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 123, Plain bearings, Subcommittee SC 7,
Special types of plain bearings.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
As a general surface modification method, heat treatment such as carburizing or nitriding, hard film
coating by chemical vapour deposition (CVD) or physical vapour deposition (PVD), solid lubricant
coating using a resin binder, etc. are used. However, these conventional surface modification methods
have problems such as the need for a special device, insufficient adhesion strength of the coating film,
etc. Therefore, the purpose of this document is to provide a method for forming a lubricating film firmly
bonded to the base metal by a simple method.
This document specifies surface modification method by a combination of processes capable of quickly
processing with general purpose equipment in order to obtain excellent friction characteristics by a
method excellent in mass production.
v
TECHNICAL SPECIFICATION ISO/TS 24137:2023(E)
Plain bearings — Surface modification by press fitting solid
lubricants combined with micro dimple processing
1 Scope
This document specifies the method of surface modification that improves the friction characteristics
of plain bearings, by press fitting a solid lubricant onto the bearing metal surface mechanically in
combination with processing a lot of micro dimples on the surface.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
hybrid media
shot media having a surface modifying material attached to the media surface
Note 1 to entry: A shot media coated by carbon black is described in A.2 as an example of hybrid media.
3.2
Almen strip
rectangular metal strip used for evaluating the shot peening intensity
3.3
arc height
height of the arched deformation of an Almen strip
Note 1 to entry: An arc height shows the intensity of the shot peening and is expressed in millimetres.
4 Structure
The structure of the surface modified layer obtained by the surface modification method specified in
this document is shown in Figure 1. The thickness of the surface modified layer is several micro meters.
Dimensions such as the thickness of the surface modified layer and the diameter/depth/area ratio of
dimples are determined by the application and its operating conditions.
Key
1 modified layer
2 target material
h thickness of the surface modified layer
Figure 1 — Structure of surface modified layer
5 Materials
5.1 Target materials
The materials to be surface-modified by the method specified in this document shall be metal materials.
In particular, materials having high work hardening property are suitable. Typical such materials
include steel, aluminium alloy, titanium alloy, etc.
5.2 Solid lubricants
Typical solid lubricants used for the surface modification specified in this document are molybdenum
disulfide, graphite, carbon black, etc. Table 1 shows a typical combination of solid lubricant and target
material with their applications.
Table 1 — Typical combination of solid lubricant and target material, and their applications
Solid lubricant Target material Application
Molybdenum disulfide Steel, Aluminium alloy, etc. High load, vacuum
Graphite Steel, etc. High temperature
Carbon black Steel, Titanium alloy, etc. Dry condition, low humidity
6 Process
6.1 General
The surface modification process specified in this document should be based on a combination of
formation of dimples on the surface, supply of solid lubricant to the surface and pr
...

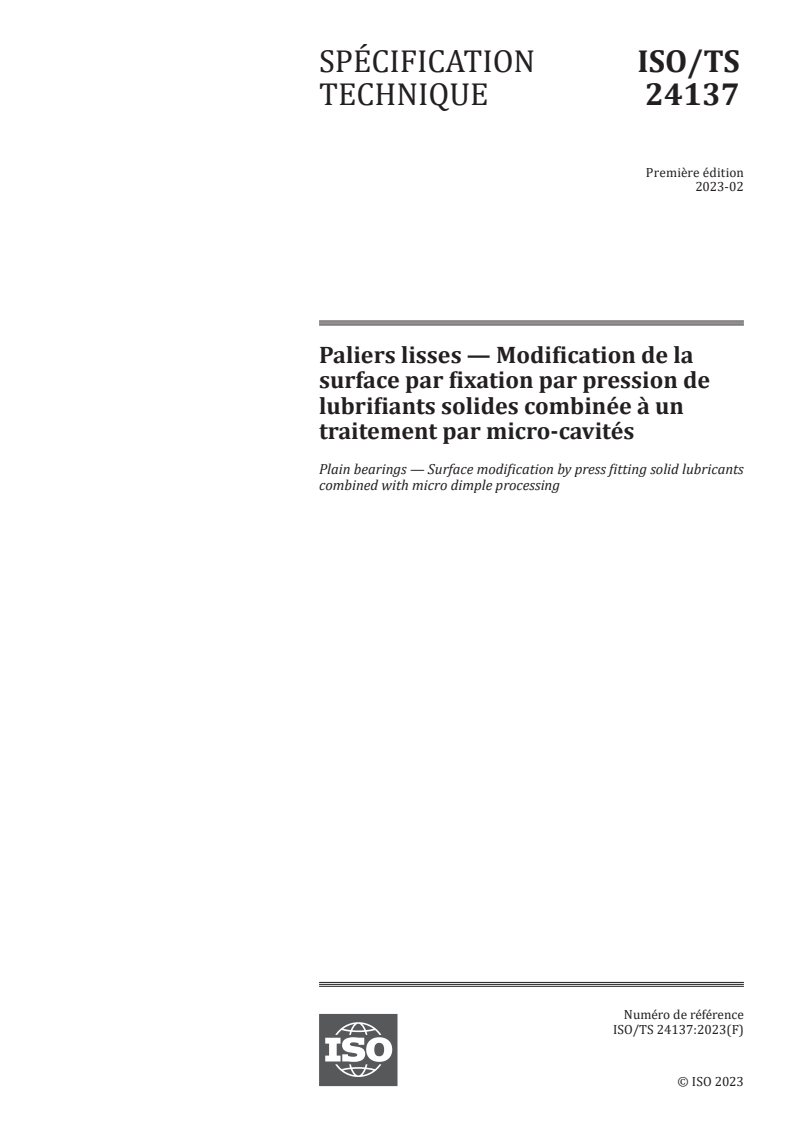

SPÉCIFICATION ISO/TS
TECHNIQUE 24137
Première édition
2023-02
Paliers lisses — Modification de la
surface par fixation par pression de
lubrifiants solides combinée à un
traitement par micro-cavités
Plain bearings — Surface modification by press fitting solid lubricants
combined with micro dimple processing
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

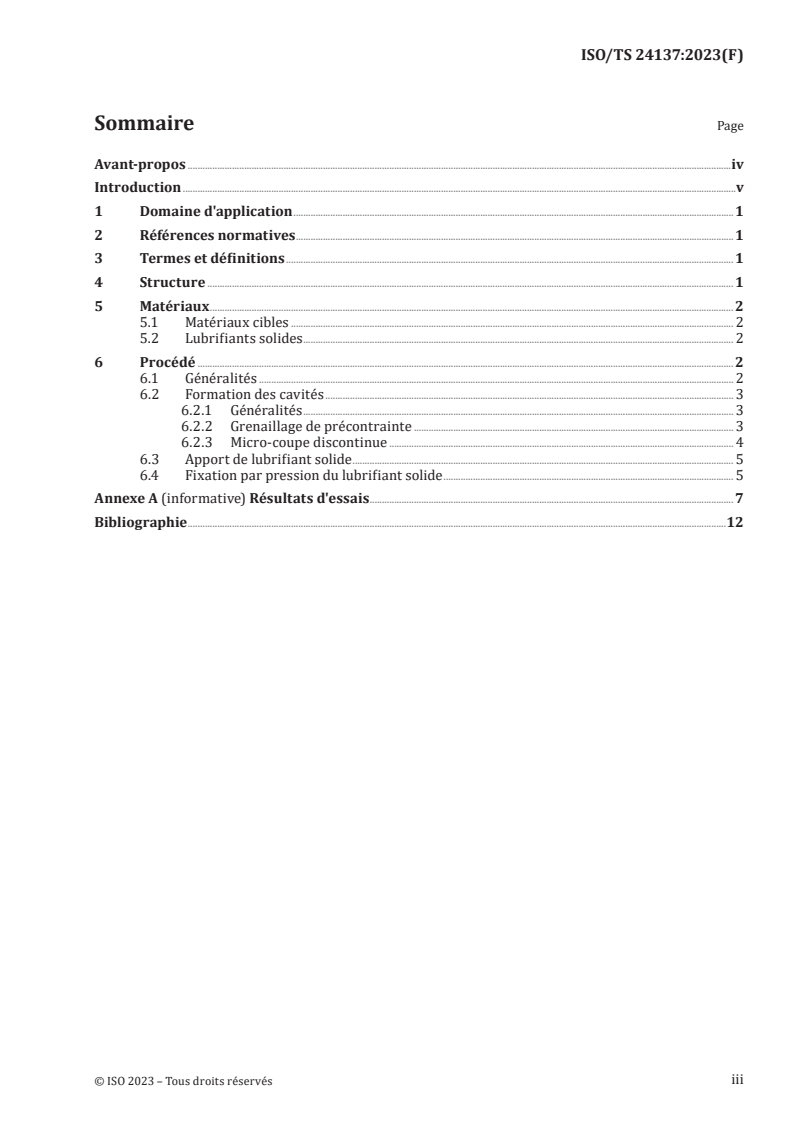

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Structure . 1
5 Matériaux . 2
5.1 Matériaux cibles . 2
5.2 Lubrifiants solides . 2
6 Procédé . 2
6.1 Généralités . 2
6.2 Formation des cavités . 3
6.2.1 Généralités . 3
6.2.2 Grenaillage de précontrainte . 3
6.2.3 Micro-coupe discontinue . 4
6.3 Apport de lubrifiant solide . 5
6.4 Fixation par pression du lubrifiant solide . 5
Annexe A (informative) Résultats d'essais . 7
Bibliographie .12
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 123, Paliers lisses, sous-comité SC 7,
Paliers lisses de types particuliers.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www.iso.org/fr/members.html.
iv
Introduction
Les traitements thermiques comme la cémentation ou la nitruration, le dépôt de films rigides par
déposition en phase gazeuse par procédé chimique (CVD) ou par déposition en phase gazeuse par
procédé physique (PVD), les revêtements par lubrifiant solide à base de liant résineux, etc., sont utilisés
comme méthodes de modification de surface générales. Toutefois, ces méthodes de modification de
surface conventionnelles présentent des problèmes comme la nécessité de dispositifs spéciaux, une
adhérence insuffisante de la couche de revêtement, etc. Par conséquent, l'objet du présent document est
de fournir une méthode simple permettant de former un film lubrifiant qui adhère fortement au métal
de base.
Le présent document spécifie la méthode de modification de la surface par une combinaison de procédés
offrant un traitement rapide avec des équipements d'usage général, afin d'obtenir d'excellentes
caractéristiques de résistance au frottement, selon une méthode excellente en production de masse.
v
SPÉCIFICATION TECHNIQUE ISO/TS 24137:2023(F)
Paliers lisses — Modification de la surface par fixation par
pression de lubrifiants solides combinée à un traitement
par micro-cavités
1 Domaine d'application
Le présent document spécifie la méthode de modification de surface qui améliore la résistance des
paliers lisses au frottement, en appliquant mécaniquement un lubrifiant solide sur la surface métallique
du palier par fixation par pression, combiné à la formation de nombreuses micro-cavités sur la surface.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
grenaille hybride
grenaille dont la surface est enrobée d'un matériau permettant de modifier la surface traitée
Note 1 à l'article: Une grenaille enrobée de noir de carbone est donnée en A.2 comme exemple de grenaille
hybride.
3.2
éprouvette Almen
bande de métal rectangulaire utilisée pour évaluer l'intensité du grenaillage de précontrainte
3.3
flèche
hauteur de l'arc de déformation sur une éprouvette Almen
Note 1 à l'article: La flèche montre l'intensité du grenaillage de précontrainte et s'exprime en millimètres.
4 Structure
La structure de la couche modifiée en surface, obtenue selon la méthode de modification de surface
spécifiée dans le présent document, est représentée à la Figure 1. La couche modifiée en surface a
une épaisseur de plusieurs micromètres. Les dimensions comme l'épaisseur de la couche modifiée en
surface et le diamètre/profondeur/rapport de superficie des cavités sont déterminés par l'application
et par les conditions de fonctionnement correspondantes.
Légende
1 couche modifiée
2 matériau cible
h épaisseur de la couche dont la surface est modifiée
Figure 1 — Structure de la couche modifiée en surface
5 Matériaux
5.1 Matériaux cibles
Les matériaux dont la surface est à modifier selon la méthode spécifiée dans le présent document
doivent être des métaux. En particulier, les matériaux dont le coefficient d'écrouissage est élevé sont
convenables. Ces matériaux incluent généralement l'acier, l'alliage d'aluminium, l'alliage de titane, etc.
5.2 Lubrifiants solides
Les lubrifiants solides généralement utilisés pour la modification de surface spécifiée dans le présent
document sont le disulfure de molybdène, le graphite, le noir de carbone, etc. Le Tableau 1 présente des
combinaisons types de lubrifiants solides et de matériaux cibles avec leurs applications respectives.
Tableau 1 — Combinaisons types de lubrifiants solides et de matériaux cibles avec leurs
applications respectives
Lubrifiant solide Matériau cible Application
Disulfure de molybdène Acier, alliage d'aluminium, etc. Charge élevée ou vide
Graphite Acier, etc. Haute température
Noir de carbone Acier, alliage de titane, etc. Conditions sèches, faible humidité
6 Procédé
6.1 Généralités
Il convient de fonder le procédé de modification de la surface spécifié dans le présent document sur
une combinaison de formation de cavités sur la surface, d'apport de lubrifiant solide à la surface et de
fixation par pression du lubrifiant solide sur la surface. Les étapes du procédé général de modification
de la surface sont représentées à la Figure 2.
a) Surface initiale b) Formation des c) Apport de d) Fixation par pression
cavités lubrifiant solide du lubrifiant solide
Figure 2 — Étapes du procédé général de modification de
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
