ISO 21003-2:2008

NORME ISO
INTERNATIONALE 21003-2
Première édition
2008-07-01
Systèmes de canalisations multicouches
pour installations d'eau chaude et froide
à l'intérieur des bâtiments —
Partie 2:
Tubes
Multilayer piping systems for hot and cold water installations inside
buildings —
Part 2: Pipes
Numéro de référence
©
ISO 2008

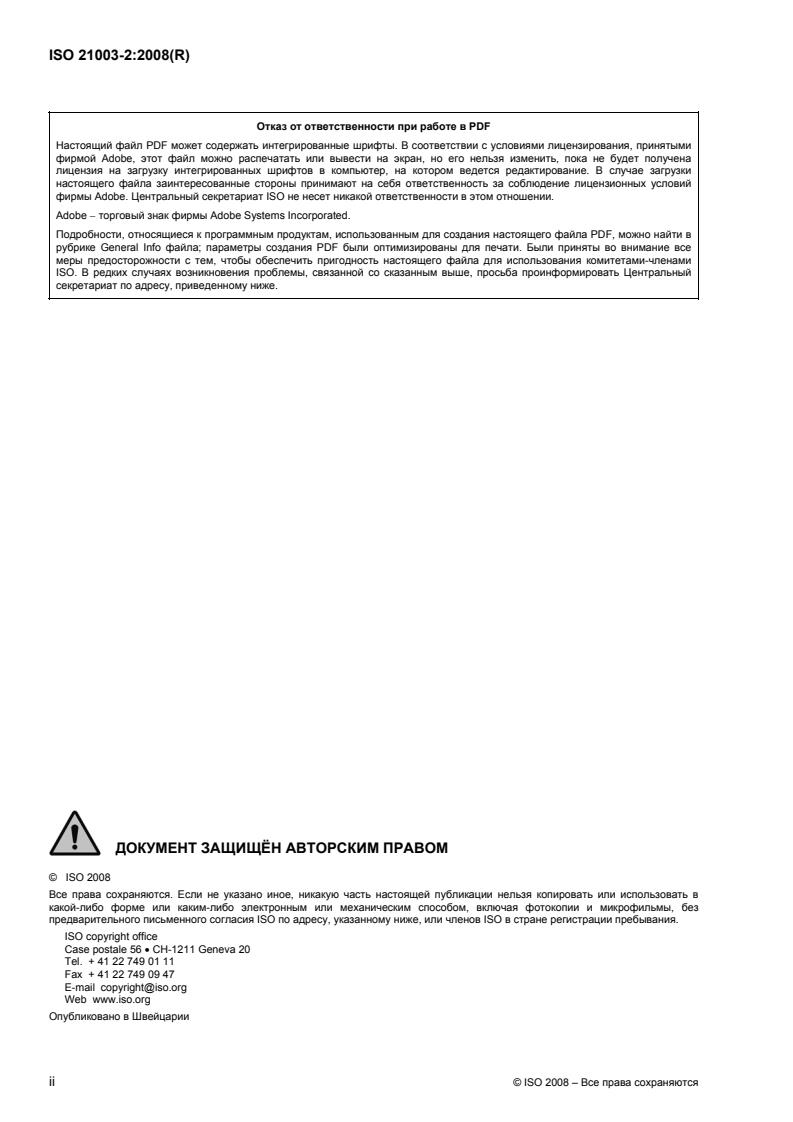

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 2
3 Termes et définitions. 3
4 Symboles et termes abrégés . 3
5 Matière . 3
5.1 Généralités . 3
5.2 Matière rebroyée . 3
5.3 Influence sur l'eau destinée à la consommation humaine . 3
6 Caractéristiques générales. 3
6.1 Aspect . 3
6.2 Opacité. 4
7 Construction. 4
8 Caractéristiques géométriques . 4
8.1 Généralités . 4
8.2 Dimensions des tubes. 4
9 Résistance à la pression. 5
9.1 Résistance à la pression à long terme (p ). 5
LPL
9.2 Résistance à la pression de service (p ). 5
D
10 Durabilité thermique. 5
10.1 Durabilité thermique des tubes P. 5
10.2 Durabilité thermique des tubes M . 5
11 Résistance de la ligne de soudure du tube M. 5
12 Délamination . 6
12.1 Tubes multicouches P. 6
12.2 Tubes multicouches M . 6
13 Perméabilité à l'oxygène du tube multicouche. 6
14 Caractéristiques chimiques et physiques. 6
15 Exigences de performance . 6
16 Marquage . 7
16.1 Exigences générales . 7
16.2 Marquage minimal exigé . 7
Annexe A (normative) Liste des normes de produits de référence . 8
Annexe B (normative) Coefficient de service pour tubes multicouches. 9
Annexe C (normative) Détermination de la durabilité thermique de la couche externe des tubes M
de la résistance à la fissuration après vieillissement en étuve . 10
Annexe D (normative) Détermination de la durabilité thermique de la couche externe des tubes M
de l'allongement à la rupture après 50 cm .12
Annexe E (normative) Tubes M multicouches — Choix de p et utilisation de la règle de Miner . 15
D
Bibliographie . 19

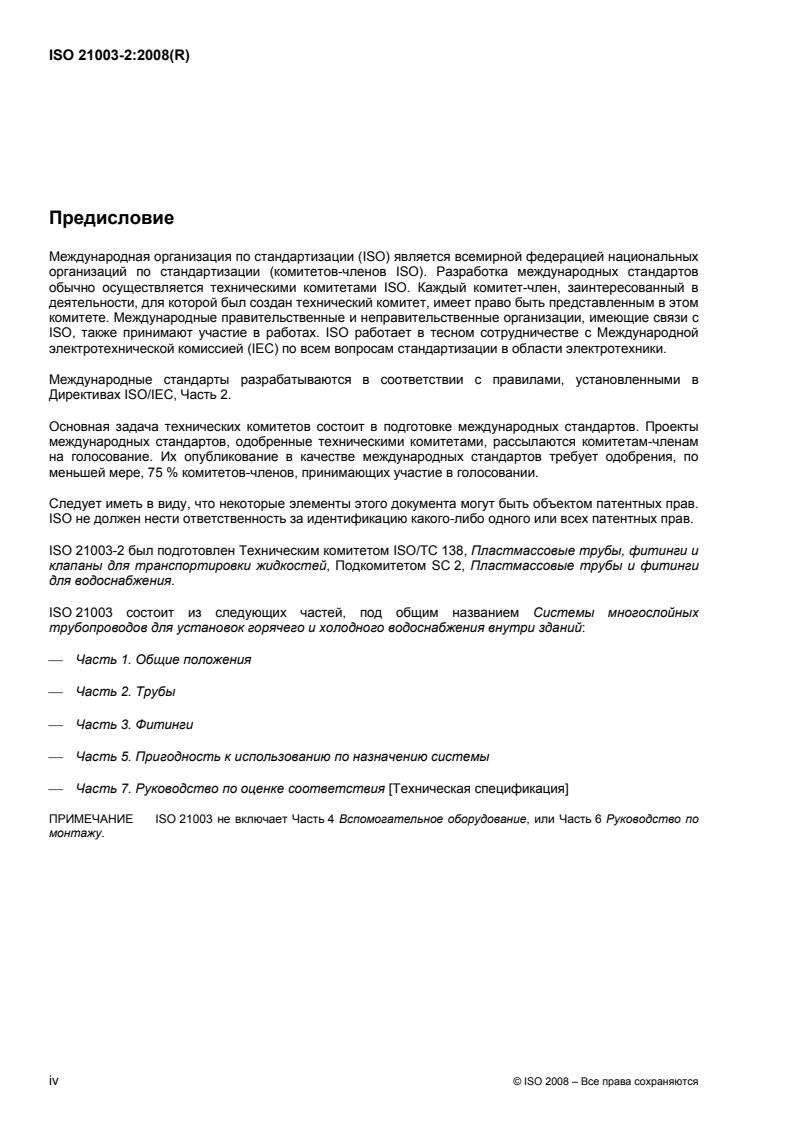

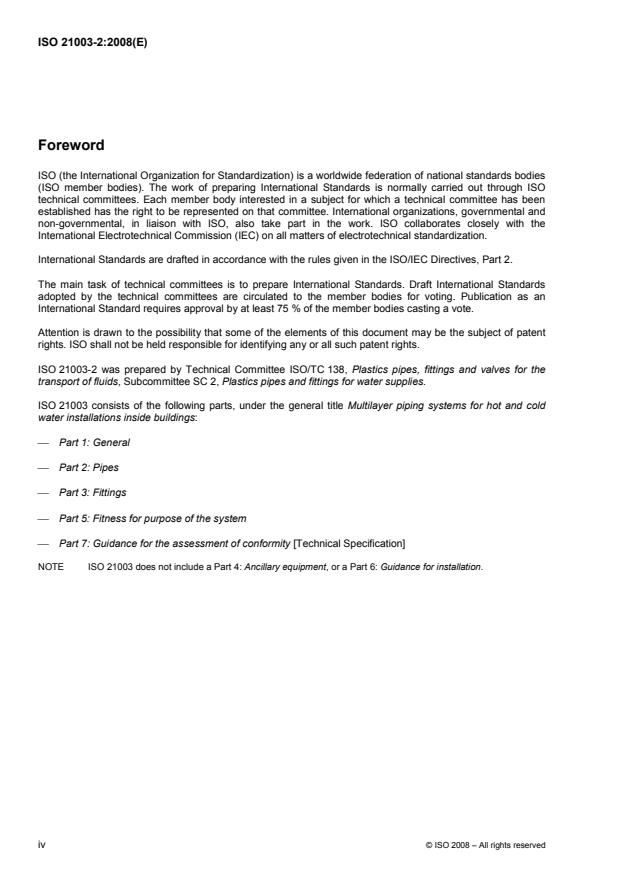

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21003-2 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en
matières plastiques pour le transport des fluides, sous-comité SC 2, Tubes et raccords en matières plastiques
pour adduction et distribution d'eau.
L'ISO 21003 comprend les parties suivantes, présentées sous le titre général Systèmes de canalisations
multicouches pour installations d'eau chaude et froide à l'intérieur des bâtiments:
⎯ Partie 1: Généralités
⎯ Partie 2: Tubes
⎯ Partie 3: Raccords
⎯ Partie 5: Aptitude à l'emploi du système
⎯ Partie 7: Guide pour l'évaluation de la conformité [Spécification technique]
NOTE L'ISO 21003 ne comporte pas de Partie 4: Équipements auxiliaires, ni de Partie 6: Pratiques recommandées
pour la pose.
iv © ISO 2008 – Tous droits réservés

Introduction
La norme de système dont la présente est la Partie 2 spécifie les exigences pour un système de canalisations
multicouches.
Le système de canalisations multicouches est destiné aux installations d'eau chaude et d'eau froide à
l'intérieur des bâtiments.
Pour tenir compte des éventuels effets défavorables sur la qualité de l'eau destinée à la consommation
humaine, causés par les produits traités par l'ISO 21003:
⎯ aucune information sur les possibles restrictions d'utilisation du produit dans chacun des états membres
de l'UE ou de l'AELE n'est fournie;
⎯ noter que, dans l'attente de l'adoption de critères européens vérifiables, les réglementations nationales
existantes relatives à l'utilisation et/ou aux caractéristiques de produit restent en vigueur.
Les exigences et les méthodes d'essai pour les composants autres que les tubes sont spécifiées dans
l'ISO 21003-1 et dans l'ISO 21003-3. Les caractéristiques d'aptitude à l'emploi (principalement pour les
assemblages) sont traitées dans l'ISO 21003-5. L'ISO/TS 21003-7 donne des directives pour l'évaluation de la
conformité.
La présente partie de l'ISO 21003 spécifie les caractéristiques des tubes.
D'autres normes de système qui, à la date de publication de la présente partie de l'ISO 21003, auront été
publiées pour les systèmes de canalisations en matières plastiques utilisées pour la même application sont
indiquées dans l'Annexe A.
NORME INTERNATIONALE ISO 21003-2:2008(F)

Systèmes de canalisations multicouches pour installations
d'eau chaude et froide à l'intérieur des bâtiments —
Partie 2:
Tubes
1 Domaine d'application
La présente partie de l'ISO 21003 spécifie les caractéristiques des tubes pour les systèmes de canalisations
multicouches destinés aux installations d'eau chaude et froide à l'intérieur des bâtiments pour le transport de
l'eau, destinée ou non à la consommation humaine (systèmes domestiques) et aux installations de chauffage,
à des pressions et des températures correspondant à la classe d'application (voir l'ISO 21003-1:2008,
Tableau 1).
Elle spécifie aussi les paramètres d'essai pour les méthodes d'essai auxquelles il est fait référence dans la
présente partie de l'ISO 21003.
L'ISO 21003 est une norme de produits de référence. Elle s'applique aux tubes, aux raccords, à leurs
assemblages et aux assemblages avec des composants d'autres matières plastiques et non plastiques
destinés aux installations d'eau chaude et froide. La présente partie de l'ISO 21003 est censée être utilisée
uniquement conjointement avec toutes les autres parties de l'ISO 21003.
Elle couvre une gamme de conditions de service (classes d'application) et de classes de pression de service.
Elle ne s'applique pas aux valeurs de la température de service, T , de la température maximale de service,
D
T , et de la température de dysfonctionnement, T , supérieures à celles indiquées dans
max mal
l'ISO 21003-1:2008, Tableau 1.
NOTE 1 Il est de la responsabilité de l'acheteur de réaliser une sélection convenable de ces aspects, en prenant en
compte les exigences particulières et les règles d'installation des réglementations nationales.
Les matières polymères utilisées pour les couches soumises à contrainte sont les suivantes: polybutène (PB),
polyéthylène de meilleure résistance à la température (PE-RT), polyéthylène réticulé (PE-X), polypropylène
(PP) et poly(chlorure de vinyle) chloré (PVC-C).
Le PE-X utilisé doit être obtenu par réticulation et doit être conforme aux exigences de la norme de produits
de référence correspondante (ISO 15875).
NOTE 2 Pour les besoins de l'ISO 21003, le polyéthylène réticulé (PE-X) et les adhésifs sont à assimiler aux matières
thermoplastiques.
Les tubes à paroi avec de fines couches externes (par exemple une couche de protection ou une couche
barrière) ne sont pas couverts par l'ISO 21003, mais sont spécifiés dans les amendements de l'ISO 15874-2,
de l'ISO 15875-2 et de l'ISO 15876-2. L'épaisseur totale de ce type de couches externes, y compris
l'épaisseur des adhésifs utilisés, doit être u 0,4 mm.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 161-1, Tubes en matières thermoplastiques pour le transport des fluides — Diamètres extérieurs
nominaux et pressions nominales — Partie 1: Série métrique
ISO 527-1:1993, Plastiques — Détermination des propriétés en traction — Partie 1: Principes généraux
ISO 527-2:1993, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des
plastiques pour moulage et extrusion
ISO 2578:1993, Plastiques — Détermination des limites temps-températures après exposition à l'action
prolongée de la chaleur
ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des
dimensions
ISO 6259-1:1997, Tubes en matières thermoplastiques — Détermination des caractéristiques en traction —
Partie 1: Méthode générale d'essai
ISO 7686, Tubes et raccords en matières plastiques — Détermination de l'opacité
ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance
hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation
ISO 10508, Systèmes de canalisations en plastique destinés aux installations d'eau chaude et froide —
Lignes directrices pour la classification et la conception
ISO 13760, Tubes en matières plastiques pour le transport des fluides sous pression — Règle de Miner —
Méthode de calcul du cumul des dommages
ISO 15874-2, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Polypropylène (PP) — Partie 2: Tubes
ISO 15875-2, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Polyéthylène réticulé (PE-X) — Partie 2: Tubes
ISO 15876-2, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Polybutène (PB) — Partie 2: Tubes
ISO 15877-2, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Poly(chlorure) de vinyle chloré (PVC-C) — Partie 2: Tubes
ISO 17454, Systèmes de canalisations en plastiques — Tubes multicouches — Méthode d'essai de
l'adhérence des différentes couches utilisant un anneau de traction
ISO 17455, Systèmes de canalisations en plastiques — Tubes multicouches — Détermination de la
perméabilité à l'oxygène de la couche barrière d'un tube
ISO 17456, Systèmes de canalisations en matières plastiques — Tubes multicouches — Détermination de la
résistance à long terme
ISO 21003-1:2008, Systèmes de canalisations multicouches pour installations d'eau chaude et froide à
l'intérieur des bâtiments — Partie 1: Généralités
ISO 21003-5:2008, Systèmes de canalisations multicouches pour installations d'eau chaude et froide à
l'intérieur des bâtiments — Partie 5: Aptitude à l'emploi du système
2 © ISO 2008 – Tous droits réservés

1)
ISO 22391-2:— , Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Polyéthylène de meilleure résistance à la température (PE-RT) — Partie 2: Tubes
EN 713, Systèmes de canalisations plastiques — Assemblages mécaniques entre raccords et tubes en
polyoléfine avec pression — Essai d'étanchéité sous pression interne des assemblages soumis à une
courbure
EN 12293, Systèmes de canalisations en plastique — Tubes thermoplastiques et raccords pour installations
d'eau chaude et froide sous pression — Méthode d'essai de la résistance des assemblages à des cycles de
températures
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 21003-1 s'appliquent.
4 Symboles et termes abrégés
Pour les besoins du présent document, les symboles et termes abrégés donnés dans l'ISO 21003-1
s'appliquent.
5 Matière
5.1 Généralités
Le fabricant de tubes doit déclarer les matières utilisées pour chaque couche du tube multicouches et la
fonction de chaque couche.
Les caractéristiques de la matière des couches conçues pour supporter les contraintes doivent se conformer
aux exigences des normes de produits de référence appropriées (voir Annexe A).
5.2 Matière rebroyée
La matière rebroyée interne propre qui est assimilable à la matière vierge peut être additionnée à la matière
vierge. La matière rebroyée externe ne doit pas être utilisée.
5.3 Influence sur l'eau destinée à la consommation humaine
Aucune des matières du système de canalisations multicouches, au contact de l'eau destinée à la
consommation humaine, ne doit affecter la qualité de l'eau potable. En outre, ces matières doivent être en
conformité avec les réglementations nationales.
6 Caractéristiques générales
6.1 Aspect
À l'examen sans grossissement, les surfaces interne et externe des tubes doivent être lisses, propres et
exemptes de rainures, cavités et autres défauts de surface susceptibles d'empêcher de satisfaire à la
présente partie de l'ISO 21003. La matière ne doit contenir aucune impureté visible. De légères variations
dans l'aspect de la couleur sont permises. Les extrémités du tube doivent être coupées nettement et
perpendiculairement à l'axe du tube.

1) À publier. (Révision de l'ISO 22391-2:2007)
6.2 Opacité
Les tubes multicouches déclarés opaques ne doivent pas transmettre plus de 0,2 % de la lumière visible
mesurée conformément à l'ISO 7686. Cette exigence n'est pas pertinente pour les tubes de type M.
7 Construction
Les tubes multicouches comportent des couches formées de polymères et des couches métalliques.
Par exemple, les couches peuvent avoir les fonctions suivantes:
⎯ la capacité de résister à la pression;
⎯ la capacité de bloquer ou de réduire considérablement la perméation de l'oxygène ou d'autres
substances à l'intérieur du tube;
⎯ la capacité de créer une adhérence entre les couches;
⎯ la capacité de bloquer ou de réduire considérablement l'infiltration des rayons ultraviolets et/ou du
rayonnement solaire;
⎯ la capacité de protéger mécaniquement toutes les autres couches (couche intérieure ou extérieure);
⎯ le contrôle de la dilatation longitudinale;
⎯ la capacité de donner au tube multicouche une couleur (couche intérieure ou extérieure).
Certaines caractéristiques peuvent être combinées dans une seule couche.
Pour les tubes de type P, la résistance à la pression peut être déterminée conformément au mode opératoire I
ou II (voir Article 9). Pour les tubes de type M, la résistance à la pression peut être déterminée selon le mode
opératoire II uniquement.
8 Caractéristiques géométriques
8.1 Généralités
Les dimensions des tubes multicouches doivent être mesurées conformément à l'ISO 3126.
8.2 Dimensions des tubes
Il convient que le diamètre extérieur soit de préférence conforme à l'ISO 161-1.
Le fabricant de tubes doit donner des renseignements détaillés relatifs aux caractéristiques géométriques, y
compris l'épaisseur de paroi avec les tolérances sur chaque couche de composant, dans une fiche technique.
Toutes les couches doivent avoir une épaisseur suffisante pour satisfaire aux exigences de la présente partie
de l'ISO 21003.
4 © ISO 2008 – Tous droits réservés

9 Résistance à la pression
9.1 Résistance à la pression à long terme (p )
LPL
La résistance à la pression à long terme des tubes multicouches peut être mesurée (mode opératoire II) ou
calculée (mode opératoire I), comme défini dans l'ISO 17456. Le mode opératoire I peut être utilisé pour les
tubes multicouches de type P uniquement et l'essai de validation doit être réalisé à une température T
max
minimale donnée dans l'ISO 21003-1:2008, Tableau 1, pour t = 8 760 h pour la contrainte calculée.
9.2 Résistance à la pression de service (p )
D
La résistance à la pression de service est obtenue à partir de la résistance à la pression à long terme, en
tenant compte de la classe d'application et du coefficient global de service des normes de produits
appropriées (voir Annexe B).
10 Durabilité thermique
10.1 Durabilité thermique des tubes P
Pour les tubes P, les couches conçues pour supporter les contraintes doivent être soumises à l'essai de
stabilité thermique décrit dans la norme de produits de référence appropriée.
L'épaisseur de paroi de l'échantillon soumis à essai doit être égale à la plus petite épaisseur de paroi dans la
gamme des diamètres.
10.2 Durabilité ther
...

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 21003-2
Первое издание
2008-07-01
Системы многослойных
трубопроводов для установок
горячего и холодного водоснабжения
внутри зданий.
Часть 2.
Трубы
Multilayer piping systems for hot and cold water installations inside
buildings —
Part 2: Pipes
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2008
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или вывести на экран, но его нельзя изменить, пока не будет получена
лицензия на загрузку интегрированных шрифтов в компьютер, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe − торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.

ДОКУМЕНТ ЗАЩИЩЁН АВТОРСКИМ ПРАВОМ

©  ISO 2008
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO по адресу, указанному ниже, или членов ISO в стране регистрации пребывания.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2008 – Все права сохраняются

Содержание Стр.
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .2
3 Термины и определения .3
4 Обозначения и аббревиатуры .3
5 Материал .3
5.1 Общие положения .3
5.2 Переработанные материалы.3
5.3 Влияние на воду, предназначенную для потребления людьми.3
6 Общие характеристики .3
6.1 Внешний вид.3
6.2 Непрозрачность .4
7 Конструкция.4
8 Геометрические характеристики .4
8.1 Общие положения .4
8.2 Размеры труб .4
9 Прочность под давлением.5
9.1 Длительная прочность под давлением (p ) .5
LPL
9.2 Проектная прочность по давлению (p ) .5
D
10 Термостойкость .5
10.1 Термостойкость P-труб .5
10.2 Термостойкость М-труб.5
11 Прочность линии сплавления M-труб .5
12 Расслоение .5
12.1 Многослойные P-трубы.5
12.2 Многослойные М-трубы .6
13 Кислородопроницаемость.6
14 Физические и химические характеристики .6
15 Эксплуатационные требования.6
16 Маркировка .6
16.1 Общие требования .6
16.2 Минимально необходимая маркировка.7
Приложение А (нормативное) Перечень справочных стандартов на изделие.8
Приложение В (нормативное) Проектные коэффициенты для многослойных труб .9
Приложение С (нормативное) Определение термостойкости наружного слоя M-труб по
стойкости к растрескиванию после термостарения .10
Приложение D (нормативное) Определение термостойкости наружного слоя M-труб по
удлинению при разрушении через 50 лет .12
Приложение Е (нормативное) Многослойные M-трубы. Выбор p и использование правила
D
Майнера .16
Библиография.20
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных прав.
ISO 21003-2 был подготовлен Техническим комитетом ISO/TC 138, Пластмассовые трубы, фитинги и
клапаны для транспортировки жидкостей, Подкомитетом SC 2, Пластмассовые трубы и фитинги
для водоснабжения.
ISO 21003 состоит из следующих частей, под общим названием Системы многослойных
трубопроводов для установок горячего и холодного водоснабжения внутри зданий:
⎯ Часть 1. Общие положения
⎯ Часть 2. Трубы
⎯ Часть 3. Фитинги
⎯ Часть 5. Пригодность к использованию по назначению системы
⎯ Часть 7. Руководство по оценке соответствия [Техническая спецификация]
ПРИМЕЧАНИЕ ISO 21003 не включает Часть 4 Вспомогательное оборудование, или Часть 6 Руководство по
монтажу.
iv © ISO 2008 – Все права сохраняются

Введение
Входящий в систему стандартов стандарт Часть 2 устанавливает требования к системам
многослойных трубопроводов.
Системы многослойных трубопроводов предназначены для использования в установках
водоснабжения горячей и холодной водой внутри зданий.
В отношении потенциальной возможности отрицательного влияния на качество воды,
предназначенной для потребления людьми, рассматриваемых в ISO 21003 изделий:
⎯ не noлучено никакой информации, определяющей, могут или нет эти изделия использоваться без
ограничений в каких-либо государствах членах EU или EFTA;
⎯ необходимо отметить, что пока ожидается принятие достоверных европейских критериев,
существующие национальные правила, касающиеся использования и/или характеристик этих
изделий, остаются в силе.
Требования и методы испытаний материалов и компонент, других, чем трубы, установлены в
ISO 21003-1 и ISO 21003-3. Характеристики, относящиеся к пригодности для определённого
применения (в основном для соединений) включены в ISO 21003-5. ISO/TS 21003-7 содержит
руководство по оценке соответствия.
Данная часть ISO 21003 определяет характеристики труб.
Для пластмассовых трубопроводных систем, предназначенных для аналогичного применения, были
опубликованы на дату публикации настоящей части ISO 21003 также другие системы стандартов,
которые перечислены в Приложении A.

МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 21003-2:2008(R)

Системы многослойных трубопроводов для установок
горячего и холодного водоснабжения внутри зданий.
Часть 2.
Трубы
1 Область применения
Данная часть ISO 21003 определяет характеристики труб систем многослойных трубопроводов,
предназначенных для использования в установках горячего и холодного водоснабжения внутри зданий
— независимо от того, предназначается ли вода для потребления людьми (системы домашнего
водоснабжения) или отопительными системами — при установленных проектных давлениях и
температурах, соответствующих классу применения (см. Таблицу 1 ISO 21003-1:2008).
В данной части определены также параметры испытаний для методов испытаний, описанных в этой
части ISO 21003.
ISO 21003 является справочным стандартом на изделие. Он применяется к многослойным трубам,
фитингам, их соединениям, а также к соединениям с компонентами, изготовленными из других
пластмассовых и непластмассовых материалов, предназначенными для использования в установках
для горячего и холодного водоснабжения. Данная часть ISO 21003 предназначена для применения
только совместно с другими частями ISO 21003.
ISO 21003 включает диапазон условий эксплуатации (классы применения) и проектные давления. Он
не применим при значениях проектной температуры, T , максимальной проектной температуры, T ,
D max
и температуры неправильного функционирования, T , превышающих указанные в Таблице 1
mal
ISO 21003-1:2008.
ПРИМЕЧАНИЕ 1 В обязанности покупателя или разработчика технических условий входит выполнение
необходимого выбора среди этих параметров, с учётом своих конкретных требований, относящихся к этим
вопросам национальных регламентов, и практики или норм по данным установкам.
Полимерные материалы, применяемые в слоях с заданным проектным напряжением, следующие:
полибутилен (PB), полиэтилен повышенной температурной стойкости (PE-RT), сшитый полиэтилен
(PE-X), полипропилен (PP) и хлорированный поли(винил хлорид) (PVC-C).
Применяемый PE-X должен быть полностью сшитым и должен удовлетворять требованиям
соответствующего справочного стандарта на изделие (ISO 15875).
ПРИМЕЧАНИЕ 2 Для целей ISO 21003 сшитый полиэтилен (PE-X), а также связки, рассматриваются как
термопластические материалы.
Трубы с непроницаемыми стенками и тонкими наружными слоями (применяемыми, например, в
качестве защитных слоёв или барьеров) не рассматриваются в ISO 21003, но указаны в Изменениях к
ISO 15874-2, ISO 15875-2 и ISO 15876-2. Полная толщина таких наружных слоёв, включая толщину
использованного клея, должна быть u 0,4 мм.
2 Нормативные ссылки
Следующие ссылочные документы обязательны для применения в настоящем документе. В случае
датированных ссылок применяются только цитированные издания. При недатированных ссылках
используется последнее издание ссылочного документа (включая все изменения).
ISO 161-1, Трубы из термопластов для транспортирования жидких и газообразных сред.
Номинальные наружные диаметры и номинальные давления. Часть 1. Метрическая серия
ISO 527-1:1993, Пластмассы. Определение механических свойств при растяжении. Часть 1. Общие
принципы
ISO 527-2:1993, Пластмассы. Определение механических свойств при растяжении. Часть 2. Условия
испытаний для литых и экструзионных пластмасс
ISO 2578:1993, Пластмассы. Определение пределов зависимости температуры от времени после
длительного воздействия тепла
ISO 3126, Системы пластмассовых трубопроводов. Пластмассовые компоненты. Определение
размеров
ISO 6259-1:1997, Трубы из термопластов. Определение механических свойств при растяжении.
Часть 1. Общие методы испытаний
ISO 7686, Трубы и фитинги пластмассовые. Определение непроницаемости
ISO 9080, Системы пластмассовых трубопроводов и каналопроводов. Определение долгосрочной
гидростатической прочности термопластичных материалов труб посредством экстраполяции
ISO 10508, Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Руководство по классификации и проектированию
ISO 13760, Трубы пластмассовые для транспортирования жидких и газообразных сред под
давлением. Правило Майнера. Метод расчета накопленного повреждения
ISO 15874-2, Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Полипропилен (РР). Часть 2. Трубы
ISO 15875-2, Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Сетчатый полиэтилен (РE-X). Часть 2. Трубы
ISO 15876-2, Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Полибутилен (РВ). Часть 2. Трубы
ISO 15877-2, Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Хлорированный поли(винилхлорид) (PVC-C). Часть 2. Трубы
ISO 17454, Системы пластмассовых трубопроводов. Многослойные трубы. Метод испытания на
прилипание разных слоев с использованием вытягивающегося устройства
ISO 17455, Системы пластмассовых трубопроводов. Многослойные трубы. Определение
кислородопроницаемости барьерных труб
ISO 17456, Системы пластмассовых трубопроводов. Многослойные трубы. Определение предела
длительной прочности
ISO 21003-1:2008, Системы многослойных трубопроводов для установок горячего и холодного
водоснабжения внутри зданий. Часть 1. Общие положения
2 © ISO 2008 – Все права сохраняются

ISO 21003-5:2008, Системы многослойных трубопроводов для установок горячего и холодного
водоснабжения внутри зданий. Часть 5. Пригодность к использованию по назначению системы
1)
ISO 22391-2:— , Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.
Полиэтилен повышенной термостойкости (PE-RT). Часть 2. Трубы
EN 713, Системы пластмассовых трубопроводов. Механические соединения между фитингами и
полиолефиновыми трубами под давлением. Метод испытаний на герметичность при внутреннем
давлении подвергающихся изгибу конструкций
EN 12293, Системы пластмассовых трубопроводов. Термопластичные трубы для горячей и
холодной воды. Метод испытаний на стойкость смонтированных конструкций к температурным
циклам
3 Термины и определения
Для целей настоящего документа применяются термины и определения, приведённые в ISO 21003-1.
4 Обозначения и аббревиатуры
Для целей настоящего документа применяются обозначения и аббревиатуры, приведённые в
ISO 21003-1.
5 Материал
5.1 Общие положения
Изготовитель труб должен сообщить данные о материалах, используемых в каждом слое
многослойной трубы и функциях каждого слоя.
Характеристики материала рассчитанных по проекту на определённые напряжения слоёв должны
удовлетворять требованиям принятых справочных стандартов на изделие (см. Приложение A).
5.2 Переработанные материалы
Чистый собственный переработанный материал, такой же, как исходный материала, может быть
добавлен в этот исходный материал. Использование переработанного материала из внешнего
источника не допускается.
5.3 Влияние на воду, предназначенную для потребления людьми
Все материалы систем многослойных трубопроводов, находящиеся в контакте с водой,
предназначенной для потребления людьми, не должны оказывать влияние на качество питьевой воды
и должны соответствовать национальным нормативам.
6 Общие характеристики
6.1 Внешний вид
При осмотре без увеличения внутренние и внешние поверхности трубы должны быть гладкими,
чистыми и свободными от каких-либо царапин, раковин и других дефектов поверхности, которые могут

1) Готовится к публикации. (Пересмотр ISO 22391-2:2007)
нарушить соответствие данной части ISO 21003. Материал не должен содержать заметные
загрязнения. Небольшие вариации окраски допускаются. Торцы каждой трубы должны быть срезаны
чисто и под прямым углом к оси трубы.
6.2 Непрозрачность
Многослойные трубы, характеризуемые как непрозрачные, не должны пропускать больше чем 0,2 %
видимого света, при испытаниях согласно ISO 7686. Это требование не относится к M-трубам.
7 Конструкция
Многослойные трубы могут включать слои, изготовленные из полимера, или слои, изготовленные из
металла.
Например, слои могут быть предназначены для следующих целей:
⎯ создавать возможность выдерживания давления;
⎯ создавать возможность блокирования или значительного уменьшения проникания кислорода или
других веществ через стенку трубы;
⎯ создавать возможность адгезии между слоями;
⎯ создавать возможность блокирования или значительного уменьшения влияния ультрафиолетовой
(UV) и/или солнечной радиации;
⎯ создавать возможность механической защиты всех других слоёв (внутреннего слоя или наружного
слоя);
⎯ создавать возможность контроля продольного расширения;
⎯ создавать возможность придания многослойной трубе окраски (внутренний слой или наружный
слой).
Некоторые характеристики могут присутствовать совместно на одном и том же слое.
В случае труб P-типа, прочность по отношению к давлению может быть определена по методике I или
методике II (см. Раздел 9). В спорных случаях следует использовать методику II. Для труб М-типа,
прочность по отношению к давлению может быть определена только по методике II.
8 Геометрические характеристики
8.1 Общие положения
Измерение размеров многослойных труб должно проводиться согласно ISO 3126.
8.2 Размеры труб
Наружный диаметр должен предпочтительно быть согласован с ISO 161-1.
Изготовитель труб должен предоставить в технической документации подробные данные,
относящиеся к геометрическим характеристикам, включая толщину стенки, с допусками для каждого
слоя. Все слои должны иметь достаточную толщину, соответствующую требованиям данной части
ISO 21003.
4 © ISO 2008 – Все права сохраняются

9 Прочность под давлением
9.1 Длительная прочность под давлением (p )
LPL
Длительная прочность под давлением многослойных труб может быть измерена (методика II) или
рассчитана (методика I), согласно определениям в ISO 17456. Методика I может быть использована
только для многослойных P-труб и должны быть проведены испытания по проверке результатов при
минимальной температуре T указанной в ISO 21003-1:2008, Таблица 1, в течение t = 8 760 ч при
max
рассчитанном напряжении.
9.2 Проектная прочность по давлению (p )
D
Проектная прочность по давлению определяется по длительной прочности под давлением, с учётом
классов применения и полных проектных коэффициентов, указанных в соответствующих справочных
стандартах на изделие (см. Приложение B).
10 Термостойкость
10.1 Термостойкость P-труб
В случае P-труб рассчитанные по проекту на определённое напряжение слои должны подвергаться
испытаниям на термостойкость согласно описанию в соответствующих справочных стандартах на
изделие.
Толщина стенки испытательных образцов должна быть равна наименьшей толщине стенки в данном
диапазоне диаметров.
10.2 Термостойкость М-труб
10.2
...
