ISO 12151-2:2003

INTERNATIONAL ISO
STANDARD 12151-2
First edition
2003-06-01


Connections for hydraulic fluid power
and general use — Hose fittings —
Part 2:
Hose fittings with ISO 8434-1 and
ISO 8434-4 24° cone connector ends with
O-rings
Raccordements pour transmissions hydrauliques et applications
générales — Flexibles de raccordement —
Partie 2: Flexibles avec embouts à cône à 24° et joints toriques
conformes à l'ISO 8434-1 et à l'ISO 8434-4





Reference number
ISO 12151-2:2003(E)
©
ISO 2003

---------------------- Page: 1 ----------------------
ISO 12151-2:2003(E)

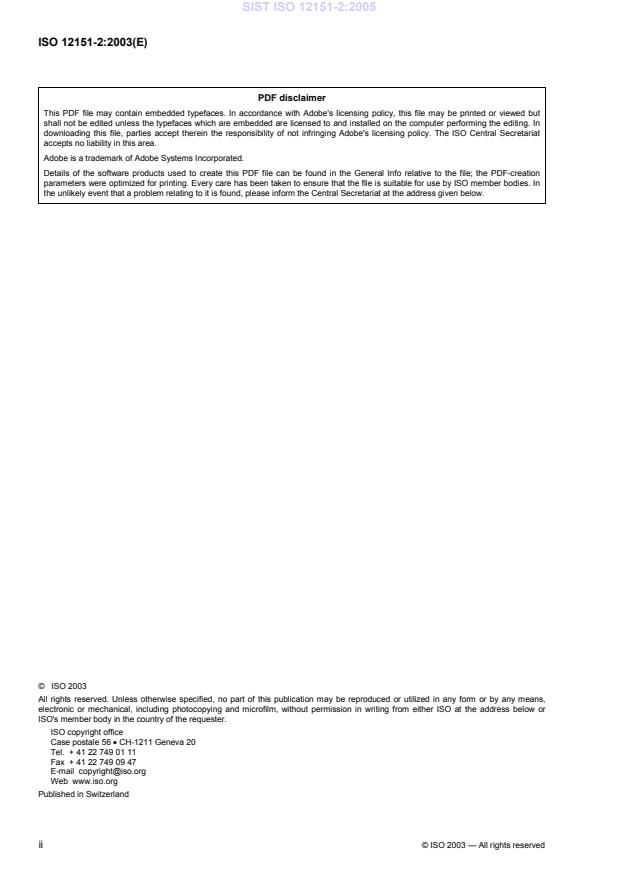

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2003 — All rights reserved

---------------------- Page: 2 ----------------------
ISO 12151-2:2003(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 2
4 Performance requirements. 2
5 Designation of hose fittings. 3
6 Design. 3
7 Manufacture. 3
8 Assembly instructions. 4
9 Procurement information. 5
10 Marking. 5
11 Identification statement (Reference to this part of ISO 12151) . 5
Bibliography . 13



© ISO 2003 — All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 12151-2:2003(E)

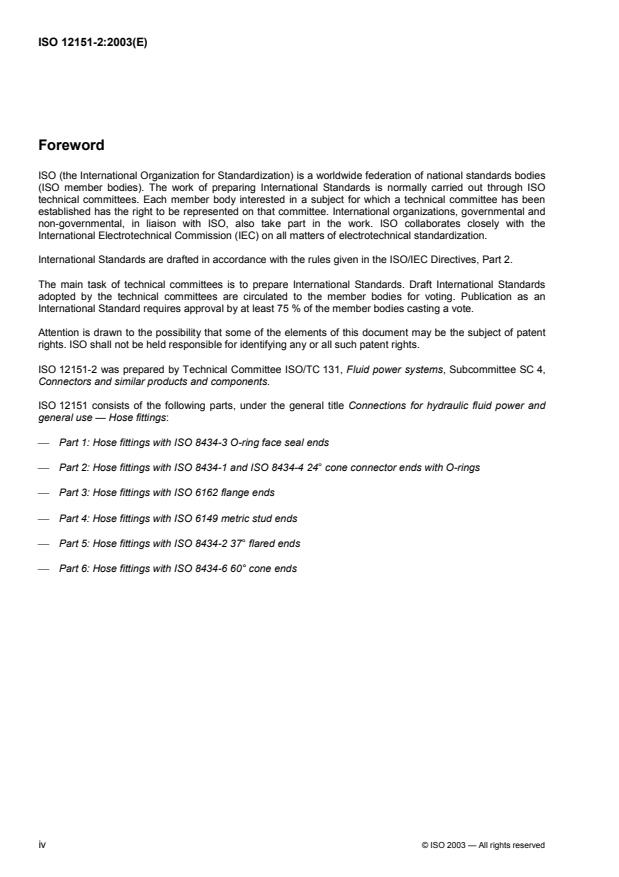

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 12151-2 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
ISO 12151 consists of the following parts, under the general title Connections for hydraulic fluid power and
general use — Hose fittings:
 Part 1: Hose fittings with ISO 8434-3 O-ring face seal ends
 Part 2: Hose fittings with ISO 8434-1 and ISO 8434-4 24° cone connector ends with O-rings
 Part 3: Hose fittings with ISO 6162 flange ends
 Part 4: Hose fittings with ISO 6149 metric stud ends
 Part 5: Hose fittings with ISO 8434-2 37° flared ends
 Part 6: Hose fittings with ISO 8434-6 60° cone ends
iv © ISO 2003 — All rights reserved

---------------------- Page: 4 ----------------------
ISO 12151-2:2003(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit. In general applications, a fluid may be conveyed under pressure.
Components are connected through their ports by stud ends on fluid conductor fittings to tubes/pipes or to
hose fittings and hoses.

© ISO 2003 — All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12151-2:2003(E)

Connections for hydraulic fluid power and general use — Hose
fittings —
Part 2:
Hose fittings with ISO 8434-1 and ISO 8434-4 24° cone
connector ends with O-rings
1 Scope
This part of ISO 12151 specifies the general and dimensional requirements for the design and performance of
hose fittings with 24° cone connector ends with O-rings, in accordance with ISO 8434-1 and ISO 8434-4.
These hose fittings are made of carbon steel and are intended for use with hoses with nominal inside
diameters from 5 mm through 38 mm (inclusive).
NOTE 1 Materials other than carbon steel may be supplied as agreed between the manufacturer and user.
NOTE 2 For hose fittings used in hydraulic and pneumatic braking systems on road vehicles (as defined in the scope of
ISO/TC 22), see ISO 4038, ISO 4039-1 and ISO 4039-2.
These hose fittings (see Figure 1 for a typical example) are for use in fluid power systems with hoses that
meet the requirements of respective standards and in general applications with suitable hoses.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4397, Fluid power systems and components — Connectors and associated components — Nominal
outside diameters of tubes and nominal inside diameters of hoses
ISO 4759-1:2000, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts –– Product grades A, B and C
ISO 5598, Fluid power systems and components — Vocabulary
1)
ISO 8434-1 , Metallic tube connections for fluid power and general use — Part 1: 24° compression fittings
1)
ISO 8434-4 , Metallic tube connections for fluid power and general use — Part 4: 24° cone connectors with
O-ring weld-on nipples
2)
ISO 8434-5 , Metallic tube connections for fluid power and general use — Part 5: Test methods for threaded
hydraulic fluid power connections
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests

1) The content of ISO 8434-4 will be incorporated into the revision of ISO 8434-1.
2) ISO 8434-5 is under revision and will be replaced by ISO 19879.
© ISO 2003 — All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 12151-2:2003(E)

Key
1 hose fitting
2 O-ring seal
3 port
4 adapter
5 nut
Figure 1 — Example of typical ISO 12151-2 hose fitting connection
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
4 Performance requirements
4.1 Hose assemblies shall meet the performance requirements specified in the appropriate hose
specification without leakage or failure.
4.2 The working pressure of the hose assembly shall be the lower of the pressures given for its size in
ISO 8434-1 or ISO 8434-4 and in the relevant hose specification.
4.3 Hose fitting tests shall be conducted in accordance with ISO 8434-5 for the working pressure of the
hose assembly. The hose assembly shall undergo a cyclic endurance test and meet or exceed the number of
cycles specified in the relevant hose specification.
2 © ISO 2003 — All rights reserved

---------------------- Page: 7 ----------------------
ISO 12151-2:2003(E)
5 Designation of hose fittings
5.1 Hose fittings shall be designated by an alphanumeric code to facilitate ordering. They shall be
designated by ISO 12151-2, followed by a spaced hyphen, then the connection end type, shape and style
letter symbols (see 5.4), followed by another spaced hyphen and, for the ends, the letter symbol for the series
o
directly followed by the 24 cone end size (nominal connection size) and the hose size (nominal hose inside
diameter), each separated by a multiplication sign (¥).
EXAMPLE A swivel straight light-duty series hose fitting for use with 22 mm OD tubing and 19 mm ID hose is
designated as follows:
ISO 12151-2 - SWS - L22 ¥¥¥¥ 19
5.2 The letter symbol designation of the hose fitting shall consist of the connection end type, immediately
followed by the shape of the fitting and the nut style, where applicable.
5.3 Tube ends are assumed to be male and thus do not need to be included in the code. However, if
another end is involved, it shall be designated.
5.4 The following letter symbols shall be used:
Connection end type Shape
Swivel / SW Straight / S
o
90 elbow / E
o
45 elbow / E45
Series Symbol
Light-duty L
Heavy-duty S
6 Design
6.1 Hose fitting dimensions shown in Figures 2 to 5 shall conform to the dimensions in Tables 1 to 4 and to
the relevant dimensions in ISO 8434-1 and ISO 8434-4.
6.2 Hex tolerances across flats shall be in accordance with ISO 4759-1:2000, product grade C. Minimum
across corner hex dimensions are 1,092 times the nominal width across flats. The minimum side flat is
0,43 times the nominal width across flats.
6.3 Angular tolerances on axes of ends of elbows shall be ± 3° for all sizes.
6.4 Details of contour shall be as chosen by the manufacturer, provided that the dimensions given in
Tables 1 to 4 are maintained.
7 Manufacture
7.1 Construction
Hose fittings may be made by forging or cold forming, machined from bar stock or manufactured from multiple
components.
© ISO 2003 — All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 12151-2:2003(E)
7.2 Workmanship
Workmanship shall conform to the best commercial practice to produce high quality hose fittings. Hose fittings
shall be free from visual contaminants, all hanging burrs, loose scale and slivers which might be dislodged in
use, and any other defects that might affect the function of the parts. All machined surfaces shall have a
surface roughness value of Ra u 6,3 µm, except where otherwise specified.

7.3 Finish
The external surface and threads of all carbon steel parts shall be plated or coated with a suitable material
that passes a 72-h neutral salt spray test in accordance with ISO 9227, unless otherwise agreed upon by the
manufacturer and the user. Any appearance of red rust during the salt spray test on any area, except those
noted below, shall be considered failure:
 all internal fluid passages;
 edges, such as hex points, serrations and crests of threads, where there may be mechanical deformation
of the plating or coating typical of mass-produced parts or shipping effects;
 areas where there is mechanical defo
...

NORME ISO
INTERNATIONALE 12151-2
Première édition
2003-06-01



Raccordements pour transmissions
hydrauliques et applications générales —
Flexibles de raccordement —
Partie 2:
Flexibles avec embouts à cône à 24°
et joints toriques conformes
à l'ISO 8434-1 et à l'ISO 8434-4
Connections for hydraulic fluid power and general use — Hose
fittings —
Part 2: Hose fittings with ISO 8434-1 and ISO 8434-4 24° cone
connector ends with O-rings





Numéro de référence
ISO 12151-2:2003(F)
©
ISO 2003

---------------------- Page: 1 ----------------------
ISO 12151-2:2003(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2003 — Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 12151-2:2003(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 2
3 Termes et définitions . 3
4 Exigences relatives aux performances. 3
5 Désignation des flexibles de raccordement. 3
6 Conception. 3
7 Fabrication. 4
8 Instructions de montage . 5
9 Informations à fournir à l'achat . 5
10 Marquage. 5
11 Phrase d'identification (Référence à la présente partie de l'ISO 12151). 5
Bibliographie . 14

© ISO 2003 — Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 12151-2:2003(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 12151-2 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
L'ISO 12151 comprend les parties suivantes, présentées sous le titre général Raccordements pour
transmissions hydrauliques et applications générales — Flexibles de raccordement:
 Partie 1: Flexibles avec embouts à joints faciaux toriques conformes à l'ISO 8434-3
 Partie 2: Flexibles avec embouts à cône à 24° et joints toriques conformes à l'ISO 8434-1 et à
l'ISO 8434-4
 Partie 3: Flexibles avec brides conformes à l'ISO 6162
 Partie 4: Flexibles avec éléments mâles métriques conformes à l'ISO 6149
 Partie 5: Flexibles avec embouts évasés à 37° conformes à l'ISO 8434-2
 Partie 6: Flexibles avec raccords à cône à 60° conformes à l'ISO 8434-6
iv © ISO 2003 — Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 12151-2:2003(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un fluide sous pression circulant en circuit fermé. Dans les applications générales, le fluide peut être
véhiculé sous pression.
Les composants sont raccordés par leurs orifices au moyen d'éléments mâles ou adaptateurs fixés sur les
embouts des tubes/tuyauteries rigides ou sur les flexibles de raccordement.

© ISO 2003 — Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12151-2:2003(F)

Raccordements pour transmissions hydrauliques et
applications générales — Flexibles de raccordement —
Partie 2:
Flexibles avec embouts à cône à 24° et joints toriques
conformes à l'ISO 8434-1 et à l'ISO 8434-4
1 Domaine d'application
La présente partie de l'ISO 12151 spécifie les exigences générales et dimensionnelles pour la conception et
les performances des flexibles de raccordement avec embouts à cône à 24° et joints toriques conformes à
l’ISO 8434-1 et à l’ISO 8434-4. Ces flexibles de raccordement sont réalisés en acier au carbone et sont
prévus pour être utilisés avec des tuyaux dont le diamètre intérieur nominal est compris entre 5 mm et 38 mm
inclus.
NOTE 1 D'autres matériaux peuvent être utilisés après accord entre le fabricant et l'utilisateur.
NOTE 2 Pour les flexibles de raccordement utilisés dans les systèmes de freinage hydrauliques et pneumatiques sur
les véhicules routiers (comme défini dans le domaine d'application de l'ISO/TC 22), voir l'ISO 4038, l’ISO 4039-1 et
l'ISO 4039-2.
Ces flexibles de raccordement (voir la Figure 1 pour un exemple type) sont utilisés dans les systèmes de
transmissions hydrauliques avec des tuyaux flexibles qui répondent aux exigences des normes respectives et
dans des applications générales avec des tuyaux adaptés.
© ISO 2003 — Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 12151-2:2003(F)

Légende
1 flexible de raccordement
2 joint torique
3 orifice
4 adaptateur
5 écrou
Figure 1 — Exemple de flexible de raccordement type ISO 12151-2
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4397, Transmissions hydrauliques et pneumatiques — Raccords et éléments associés — Diamètres
extérieurs nominaux des tubes et diamètres intérieurs nominaux des tuyaux flexibles
ISO 4759-1:2000, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
1)
ISO 8434-1 , Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Partie 1: Raccords à compression à 24°
1)
ISO 8434-4 , Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Partie 4: Raccords à cône à 24°, à embout à souder à joint torique
2)
ISO 8434-5 , Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Partie 5: Méthodes d'essai pour raccords filetés pour transmissions hydrauliques
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins

1) Le contenu de l’ISO 8434-4 sera incorporé à la révision de l’ISO 8434-1.
2) L’ISO 8434-5 est en cours de révision et sera remplacée par l’ISO 19879.
2 © ISO 2003 — Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 12151-2:2003(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 s'appliquent.
4 Exigences relatives aux performances
4.1 Les flexibles de raccordement doivent satisfaire aux exigences de performances spécifiées dans la
spécification appropriée pour les tuyaux flexibles sans présenter de fuite ou de rupture.
4.2 La pression d'utilisation du flexible de raccordement doit être la plus basse des pressions données pour
sa taille dans l'ISO 8434-1 ou l’ISO 8434-4 et dans toute spécification appropriée pour les tuyaux flexibles.
4.3 Les essais sur les flexibles de raccordement doivent être effectués conformément à l'ISO 8434-5 pour
la pression d'utilisation du flexible de raccordement. Ce dernier doit subir un essai d’endurance cyclique et
atteindre ou excéder le nombre de cycles indiqué dans la spécification appropriée du tuyau flexible.
5 Désignation des flexibles de raccordement
5.1 Les flexibles de raccordement doivent être désignés par un code alphanumérique pour faciliter la
commande. Ils doivent être désignés par la référence à la présente partie de l’ISO 12151, c’est-à-dire
ISO 12151-2, suivie d'un trait d'union, des symboles littéraux du type d’extrémité de raccordement et de sa
forme (voir 5.4), d’un autre trait d'union et, pour les extrémités, du symbole littéral de la série directement suivi
de la taille de l'embout à cône à 24° (dimension nominale du raccordement) et de la dimension du tuyau
flexible (diamètre intérieur nominal), chacune des dimensions étant séparée par un signe de multiplication (×).
EXEMPLE Un flexible de raccordement droit pivotant de série légère pour utilisation avec un tube de diamètre
extérieur de 22 mm et un tuyau flexible de diamètre intérieur de 19 mm est désigné comme suit:
ISO 12151-2 - SWS - L22 × 19
5.2 La désignation par symbole littéral du flexible de raccordement doit comporter le type de l'extrémité de
raccordement, immédiatement suivi de la forme de l'embout, et le type de l'écrou, lorsque applicable.
5.3 Les extrémités mâles des tubes sont implicites, il n'est donc pas nécessaire de les inclure dans le code.
Par contre, si un autre type d'extrémité est prévu, il doit être désigné.
5.4 Les symboles littéraux suivants doivent être utilisés:
Type d'extrémité de
Forme
raccordement
Pivotant/SW Droit/S
Coude à 90°/E
Coude à 45°/E45
Série Symbole
Série légère L
Série lourde S
6 Conception
6.1 Les dimensions des flexibles de raccordement représentés aux Figures 2 à 5 doivent être conformes
aux dimensions données dans les Tableaux 1 à 4 et aux dimensions appropriées données dans l'ISO 8434-1
et l'ISO 8434-4.
© ISO 2003 — Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 12151-2:2003(F)
6.2 Les tolérances sur les cotes surplats des éléments hexagonaux doivent être conformes à
l'ISO 4759-1:2000, grade C. Les cotes surangles minimales sont de 1,092 fois les cotes surplats nominales.
La largeur minimale d'un plat est de 0,43 fois la cote surplats nominale.
6.3 Les tolérances angulaires sur les axes des extrémités des coudes doivent être de ± 3° pour toutes les
tailles.
6.4 Les détails du contour doivent être laissés au choix du fabricant, dans la mesure où les dimensions
données dans les Tableaux 1 à 4 sont respectées.
7 Fabrication
7.1 Construction
Les embouts peuvent être forgés ou façonnés à froid, usinés à partir d'acier laminé ou fabriqués à partir
d'éléments multiples.
7.2 Qualité d'exécution
La qualité d'exécution doit être conforme aux meilleures pratiques commerciales pour donner des flexibles de
raccordement de haute qualité. Les flexibles de raccordement doivent être exempts de tout contaminant
visuel, de toute bavure, d'écaille et d'éclat qui pourraient être délogés lors de l'utilisation, et de tout autre
défaut qui pourrait altérer la fonction des pièces. Toutes les surfaces usinées doivent avoir, sauf indication
contraire, une rugosité de surface Ra u 6,3 µm.
7.3 Finition
Sauf accord contraire passé entre le fabricant et l'utilisateur, la surface extérieure et les filetages de toutes les
parties en acier au carbone doivent être plaqués ou revêtus avec un matériau approprié pouvant résister à un
essai au brouillard salin de 72 h conformément à l'ISO 9227. Toute apparition de rouille rouge pendant l'essai
au brouillard salin sur quelque partie que ce soit, à l'exception des suivantes, doit être considérée comme un
défaut:
 tous les passages internes de fluides;
 les angles, tels que les pointes des écrous, les stries et crêtes des
...
