ISO 21467:2004

NORME ISO
INTERNATIONALE 21467
Première édition
2004-09-01


Engins de terrassement — Machines de
forage à direction horizontale —
Terminologie et spécifications
Earth-moving machinery — Horizontal directional drills — Terminology
and specifications




Numéro de référence
ISO 21467:2004(F)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 21467:2004(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2004 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 21467:2004(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 1
3.1 Généralités. 1
3.2 Termes relatifs aux dimensions . 2
3.3 Masses. 4
3.4 Termes relatifs aux performances . 4
4 Nomenclature des foreuses horizontales. 6
4.1 Machine à conducteur accompagnant (voir Figure 1) . 6
4.2 Machine à conducteur porté . 6
4.3 Plate-forme de forage en fosse . 6
4.4 Machine avec accessoires . 6

© ISO 2004 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 21467:2004(F)

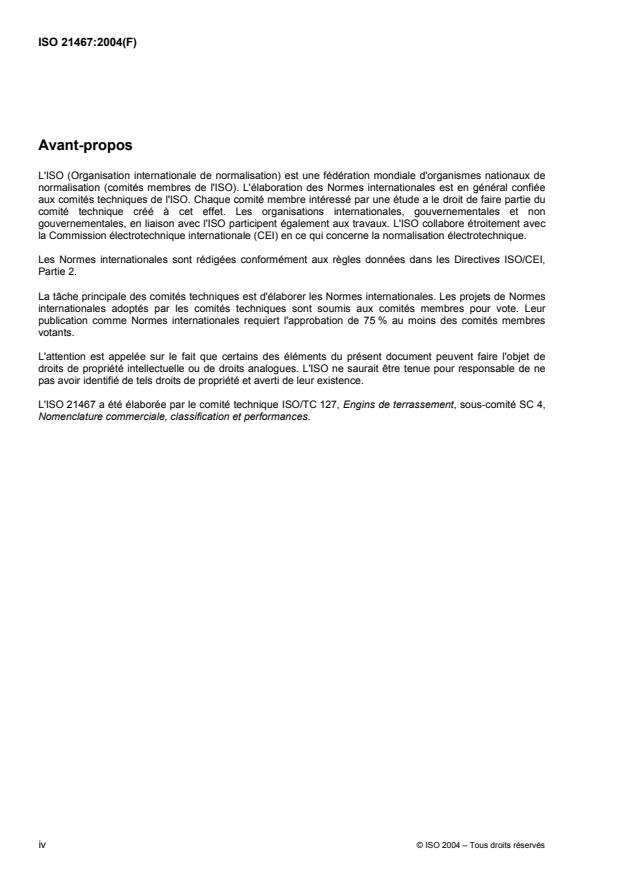

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21467 a été élaborée par le comité technique ISO/TC 127, Engins de terrassement, sous-comité SC 4,
Nomenclature commerciale, classification et performances.

iv © ISO 2004 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 21467:2004(F)

Engins de terrassement — Machines de forage à direction
horizontale — Terminologie et spécifications
1 Domaine d'application
La présente Norme internationale établit une terminologie des machines de forage à direction horizontale,
telles que définies en 3.1.1. Elle est applicable aux machines à conducteur accompagnant et à conducteur
porté, aux plates-formes de forage en fosse et aux machines avec accessoires.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6165, Engins de terrassement — Principaux types — Vocabulaire
ISO 9249, Engins de terrassement — Code d'essai des moteurs — Puissance nette
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 6165 ainsi que les
suivants s'appliquent.
3.1 Généralités
3.1.1
machine de forage à direction horizontale
foreuse horizontale
forage horizontal dirigé
engin équipé d'une tête de coupe orientable fixée au bout d'un train de tiges, utilisé pour forer horizontalement
dans le sol
Voir Figures 1 à 4.
NOTE 1 L'opération de forage peut inclure l'injection de fluide dans la tête de coupe au train de tiges de forage, le
contrôle du trou de forage au moyen de dispositifs sensibles ou de transpondeurs situés près de la tête de coupe, ainsi
que l'élargissement du trou de forage par fraisage arrière.
NOTE 2 Généralement, ces machines appliquent une force au train de tiges de forage via un châssis de forage installé
parallèlement ou incliné jusqu'à 30° par rapport à la surface du sol de travail.
3.1.2
trou de forage
trou souterrain creusé principalement pour l'installation de réseaux
© ISO 2004 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 21467:2004(F)
3.1.3
train de tiges
ensemble formé d'une ou plusieurs tiges de forage assemblées, qui transmet les forces du châssis de forage
à la tête de coupe ou à la fraise arrière qui creuse la terre
NOTE Le train de tiges sert aussi à faire tourner la tête de coupe afin de la positionner pour le guidage.
3.1.4
châssis de l'appareil de forage
châssis de forage
structure de la machine de forage à direction horizontale qui transmet les forces de rotation et les forces de
poussée et de traction au train de tiges
3.1.5
fraisage arrière
procédé d'élargissement du trou de forage par tirage vers l'arrière d'un outil de diamètre plus grand que celui
précédemment utilisé pour creuser le trou de forage
3.2 Termes relatifs aux dimensions
3.2.1
longueur hors tout de la machine
L
distance longitudinale entre les plans passant par les extrémités extérieures de la machine en position de
transport
3.2.2
hauteur hors tout de la machine
H
distance entre le sol et l'extrémité la plus haute en position de transport
3.2.3
largeur hors tout de la machine
W
distance transversale entre les plans passant par les extrémités extérieures de la mac
...
