INTERNATIONAL ISO
STANDARD 11681-2
Second edition
2006-07-01
Machinery for forestry — Portable
chain-saw safety requirements
and testing —
Part 2:
Chain-saws for tree service
Matériel forestier — Exigences de sécurité et essais des scies à chaîne
portatives —
Partie 2: Scies à chaîne pour l'élagage des arbres
Reference number
©
ISO 2006
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 List of significant hazards . 4
5 Safety requirements and verification. 4
5.1 General. 4
5.2 Handles . 5
5.3 Hand protection . 5
5.4 Balance and holding moment. 6
5.5 Protection against injury by kickback . 7
5.6 Chain catcher . 7
5.7 Spiked bumper . 8
5.8 Chip discharge . 8
5.9 Guide-bar cover . 8
5.10 Throttle trigger . 8
5.11 Engine stopping device. 9
5.12 Protection against contact with parts under high voltage . 9
5.13 Clutch. 9
5.14 Carburettor adjustment. 10
5.15 Protection against contact with hot parts. 10
5.16 Exhaust gases. 11
5.17 Chain lubrication. 11
5.18 Tank openings. 11
5.19 Chain tensioning. 11
5.20 Attachment device. 12
5.21 Vibration . 12
5.22 Noise . 12
6 Information for use . 13
6.1 Instruction handbook . 13
6.2 Markings . 16
6.3 Warnings. 16
Annex A (informative) Pictograms. 17
Annex B (informative) Working with tree service chain-saws from rope and harness. 18
Bibliography . 24

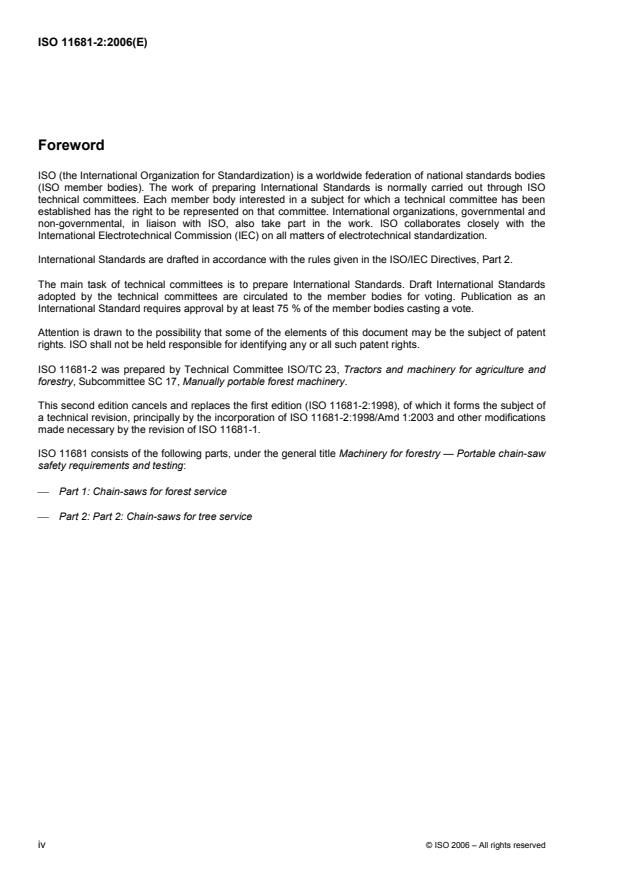

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11681-2 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 17, Manually portable forest machinery.
This second edition cancels and replaces the first edition (ISO 11681-2:1998), of which it forms the subject of
a technical revision, principally by the incorporation of ISO 11681-2:1998/Amd 1:2003 and other modifications
made necessary by the revision of ISO 11681-1.
ISO 11681 consists of the following parts, under the general title Machinery for forestry — Portable chain-saw
safety requirements and testing:
⎯ Part 1: Chain-saws for forest service
⎯ Part 2: Part 2: Chain-saws for tree service
iv © ISO 2006 – All rights reserved
Introduction
The structure of safety standards in the field of machinery is as follows.
a) Type-A standards (basis standards) give basic concepts, principle for design, and general aspects that
can be applied to machinery;
b) Type-B standards (generic safety standards) dealing with one or more safety aspect(s) or one or more
type(s) of safeguards that can be used across a wide range of machinery:
⎯ type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise);
⎯ type-B2 standards on safeguards (e.g. two-hands controls, interlocking devices, pressure sensitive
devices, guards);
c) Type-C standards (machinery safety standards) dealing with detailed safety requirements for a particular
machine or group of machines.
This document is a type-C standard as stated in ISO 12100-1.
When provisions of this type-C standard are different from those which are stated in type-A or type-B
standards, the provisions of this type-C standard take precedence over the provisions of the other standards
for machines that have been designed and built according to the provisions of this type-C standard.
The machinery concerned and the extent to which hazards, hazardous situations and events are covered are
indicated in the scope of this document. These hazards are specific to self-propelled, trailed, semi-mounted
and mounted agricultural machines.
This part of ISO 11681 has been prepared for a special type of chain-saw used by trained persons for tree
service work up in trees.
This part of ISO 11681 differs from ISO 11681-1 in the following respects:
⎯ Clause 1, the tree service chain-saws are limited in size by the maximum allowed dry mass of 4,3 kg;
⎯ Clause 3, a definition of trained operator has been added and that of chain saws for tree service revised;
⎯ 5.2.1, the required handle dimensions have been altered;
⎯ 5.4.1, a requirement for the sideways balance has been added with a limited holding moment of 6 N⋅m;
⎯ 5.5.2.1, the non-manual chain-brake system must meet stricter requirements;
⎯ 5.5.3.1, the allowed kickback angle has been reduced to 25°;
⎯ 5.12.1, the requirement for protection from contact with parts under high voltage has been enlarged to
include a requirement for an ignition interruption or short-circuiting device on the low voltage side;
⎯ 5.15.1, the requirement for protection from hot parts has been enlarged to all parts of the machine, except
the guide bar and saw chain;
⎯ 5.20, a requirement and verification for an attachment point has been added;
⎯ 6.1.2, additional information including how to use the saw up in trees using the example in Annex B is
required;
⎯ 6.3, new safety warnings and markings on the saw and information at the point of sale are requested,
with examples of the symbols to be used given in Annex A.
vi © ISO 2006 – All rights reserved
INTERNATIONAL STANDARD ISO 11681-2:2006(E)
Machinery for forestry — Portable chain-saw safety
requirements and testing —
Part 2:
Chain-saws for tree service
1 Scope
This part of ISO 11681 specifies safety requirements and their verification for the design and construction of
portable combustion-engine, hand-held chain-saws for tree service, having a maximum mass, without guide
bar or saw chain and with tanks empty, equal to 4,3 kg, and designed for use by a trained operator for pruning
and dismantling standing tree crowns.
It gives methods for the elimination or reduction of hazards arising from the use of the chain-saws. In addition,
it specifies the type of information on safe working practices to be provided by the manufacturer.
It deals with all significant hazards. The environmental aspects, except for noise, have not been considered.
Chain-saws covered by this part of ISO 11681 are designed to be operated with the right hand on the rear
handle and the left hand on the front handle by persons having read and understood the safety requirements
in the instruction handbook and using the appropriate personal protective equipment (PPE).
This part of ISO 11681 is not applicable to chain-saws manufactured before its date of publication.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6531:1999, Machinery for forestry — Portable hand-held chain-saws — Vocabulary
ISO 6533:2001, Forestry machinery — Portable chain-saw front hand-guard — Dimensions and clearances
1)
ISO 6534:— , Forestry machinery — Portable chain-saw hand guards — Mechanical strength
ISO 6535:1991, Portable chain-saws — Chain brake performance
ISO 7293:1997, Forestry machinery — Portable chain-saws — Engine performance and fuel consumption
ISO 7914:2002, Forestry machinery — Portable chain-saws — Minimum handle clearance and sizes
ISO 7915:1991, Forestry machinery — Portable chain-saws — Determination of handle strength
1) To be published. (Revision of ISO 6534:1992)
2)
ISO 8334:— , Forestry machinery — Portable chain-saws — Determination of balance and maximum holding
moment
ISO 9518:1998, Forestry machinery — Portable chain-saws — Kickback test
ISO 10726:1992, Portable chain-saws — Chain catcher — Dimensions and mechanical strength
ISO 12100-1:2003, Safety of machinery — Basic concepts, general principles for design — Part 1: Basic
terminology, methodology
ISO 12100-2:2003, Safety of machinery — Basic concepts, general principles for design — Part 2: Technical
principles
ISO 13772, Forestry machinery — Portable chain-saws — Non-manually actuated chain brake performance
ISO 22867:2004, Forestry machinery — Vibration test code for portable hand-held machines with internal
combustion engine — Vibration at the handles
ISO 22868:2005, Forestry machinery — Noise test code for portable hand-held machines with internal
combustion engine — Engineering method (Grade 2 accuracy)
IEC 60745-1:2001, Hand-held motor-operated electric tools — Safety — Part 1: General requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6531, ISO 12100-1, with the
exception of ISO 6531:1999, definition 2.2.1.2, and the following apply.
3.1
chain-saw for tree service
tree service chain-saw
specialized chain-saw of limited mass designed for use by a trained operator for pruning and dismantling
standing tree crowns
NOTE For an example, see Figure 1.
3.2
trained operator
person who has competence and knowledge in
⎯ the use of, and particular hazards associated with using, a chain-saw (for tree service work)
manufactured in accordance with the requirements of this part of ISO 11681, and
⎯ the precautions to be taken to limit these hazards, including the wearing of the recommended personal
protective equipment (PPE)
2) To be published. (Revision of ISO 8334:1985)
2 © ISO 2006 – All rights reserved
Key
1 rear handle
2 throttle trigger lockout
3 throttle trigger
4 front handle
5 front-hand guard
6 guide-bar cover
7 guide bar
8 spiked bumper
9 chain catcher
10 stopping device
11 attachment point
12 chain
Figure 1 — Example of chain-saw for tree service
4 List of significant hazards
This clause specifies the significant hazards, hazardous situations and events in as far as they are dealt with
in this part of ISO 11681 (see Table 1), identified by risk assessment as significant for this type of machinery,
and which require action to eliminate or reduce the risk.
Table 1 — Significant hazards, hazardous situations and events covered by this part of ISO 11681
Hazard Subclause/Annex
Mechanical hazards created by cutting and impact, related to the saw chain. 5.3; 5.5; 5.6; 5.9; 5.19
Electrical hazards from contact with parts under high voltage (direct contact) or parts 5.12
which have become under high voltage under faulty conditions (indirect contact).
3 Thermal hazards, which can result in burns, scalds and other injuries, created by possible 5.15
contact of persons with objects or materials with high temperature including the radiation
of heat sources.
Noise hazards, which can result in hearing losses (deafness) and other physiological 5.22; 6.1; 6.3
disorders (e.g. loss of balance, loss of awareness), and interference with auditory signals
and speech communication.
5 Vibration hazards, which can result in peripheral circulatory and nervous functional 5.21; 6.1; 6.3
disturbances in the hand-arm system, such as white finger disease.
Hazards from contact with or inhalation of harmful fluids, gases, mists, fumes and dusts 5.16
related to exhaust gases.
7 Fire hazards related to fuel spillage. 5.18; 6.1
Hazards from unhealthy postures or excessive efforts related to machine use. 5.2; 5.4; 5.7; 5.10; 5.20;
6.1; Annex B
9 Hazards from unexpected start-up, unexpected overrun/over-speed from failure/disorder 5.2; 5.10; 5.11; 5.13
of the control system related to failure in the handles and position of the controls.
10 Hazards from failure of the control system related to handle strength, position of controls 5.2; 5.10; 5.11; 5.13; 6.2
and marking.
11 Hazards from break up (chain) during operation related to saw chain. 5.2; 5.3; 5.6; 5.17
12 Hazards from ejection of objects or fluids related to chip discharge and fuel spillage. 5.8; 5.18
13 Hazards from dropping the chain-saw while working in a tree. 5.20; 6.1; Annex B
5 Safety requirements and verification
5.1 General
The safe running of chain-saws depends on both the safety requirements as given in this clause, and the safe
working conditions associated with the use of adequate personal protection equipment (PPE), such as gloves,
arm and leg protection, boots, and eye, ear and head protective equipment.
The chain-saw shall comply with the safety requirements and/or protective measures of this clause. The
chain-saw shall also be marked according to 6.2 and carry warnings according to 6.3. In addition, the machine
shall be designed according to the principles of ISO 12100-2 for hazards relevant but not significant that are
not dealt with by this document.
The instruction handbook to be provided with the chain-saw shall comply with 6.1.
4 © ISO 2006 – All rights reserved
5.2 Handles
5.2.1 Requirements
The chain-saw shall have a handle for each hand. These handles shall be designed such that
⎯ they can be fully gripped by an operator when wearing protective gloves,
⎯ they provide the necessary sureness of grip by their shaping and surface, and
⎯ they conform to the dimensions given for tree service chain saws in ISO 7914 (see also 5.10.1).
The strength of both handles shall comply with ISO 7915.
Those chain-saws having a system for isolating the machine vibration from the handles shall be designed so
that the operator is able to stop the engine in a controlled manner with the engine stopping device (see 5.11),
even in the case of a failure of the vibration isolation system.
5.2.2 Verification
Dimensions shall be verified by measurement. Strength requirements shall be verified by functional testing in
accordance with ISO 7915. The possibility of stopping the chain-saw engine when a failure has occurred in
the vibration isolation system shall be verified by inspection of the design.
5.3 Hand protection
5.3.1 Protection at front handle
5.3.1.1 Requirements
A guard shall be fitted in the vicinity of the front handle to protect the operator’s fingers and hand from injury
by contact with the saw chain.
The dimensions of this front hand-guard shall comply with ISO 6533. Its strength shall comply with ISO 6534.
5.3.1.2 Verification
Dimensions shall be verified by measurement. Strength requirements shall be verified by functional testing in
accordance with ISO 6534.
5.3.2 Protection at rear handle
5.3.2.1 Requirements
A guard shall be provided along the length of the right side of the bottom of the rear handle to protect the
operator’s hand from contact with a broken saw-chain.
This guard shall extend from the right edge of the handle for at least 30 mm at the guide bar side and at least
100 mm lengthwise from the inner rear part of the handle, in accordance with Figure 2. This requirement may
also be fulfilled by parts of the machine.
The strength of the rear hand guard shall comply with ISO 6534.
5.3.2.2 Verification
Dimensions shall be verified by measurement. Strength requirements shall be verified by functional testing in
accordance with ISO 6534.
Dimensions in millimetres
Key
1 minimum area covered or guarded to protect hand from broken saw chain
Figure 2 — Minimum dimensions of protection at the rear handle
5.4 Balance and holding moment
5.4.1 Requirements
The chain-saw shall be evenly balanced.
The maximum angle between the centreline of the guide bar and the horizontal plane (longitudinal balance)
shall not exceed ± 25°. The maximum angle between the guide bar plane and the vertical plane (lateral
balance) shall be 0° ± 10°.
The maximum holding moment shall not exceed 6 N⋅m.
5.4.2 Verification
These limits shall be met with the shortest and longest guide bar. The range of guide bars shall be described
in the instruction handbook.
The angles for longitudinal and lateral balance and the holding moment shall be verified by functional testing
in accordance with ISO 8334.
6 © ISO 2006 – All rights reserved
5.5 Protection against injury by kickback
5.5.1 Chain brake
5.5.1.1 Requirements
The chain-saw shall be fitted with a chain brake. It shall be possible to activate the chain brake manually by
means of the front-hand guard. The chain brake release force shall be between 20 N and 50 N.
The average braking time shall not exceed 0,12 s and the maximum braking time shall not exceed 0,15 s.
5.5.1.2 Verification
The chain brake release force shall be verified by functional testing in accordance with ISO 6535. The braking
time shall be verified by functional testing in accordance with ISO 6535.
5.5.2 Non-manual chain brake system
5.5.2.1 Requirements
There shall also be a non-manual chain brake system that operates the chain brake when kickback occurs.
This system shall meet the performance requirements for tree service chain-saws given in ISO 13772.
5.5.2.2 Verification
The performance of the non-manually activated chain brake shall be verified by functional testing in
accordance with ISO 13772.
5.5.3 Kickback and chain stop angles
5.5.3.1 Requirements
The computed kickback angle and chain stop angle shall be determined for each guide bar and chain
specified in the instruction hand book and shall not exceed 25°.
5.5.3.2 Verification
The computed kickback angle or chain stop angle shall be verified by functional testing in accordance with
ISO 9518.
5.6 Chain catcher
5.6.1 Requirements
The chain-saw shall be fitted with a chain catcher located and with dimensions and strength in accordance
with ISO 10726. The chain catcher shall be replaceable.
5.6.2 Verification
Dimensions shall be verified by measurement. Strength requirements shall be verified by functional testing in
accordance with ISO 10726. Means for replacing the chain catcher shall be verified by inspection.
5.7 Spiked bumper
5.7.1 Requirements
The chain-saw shall have provision to mount a spiked bumper.
5.7.2 Verification
The provision to mount a spiked bumper shall be verified by inspection.
5.8 Chip discharge
5.8.1 Requirements
The chain-saw shall be designed so that wood particles are directed below the underside of the saw when it is
in an upright position.
5.8.2 Verification
The direction of the discharge of wood particles shall be verified by inspection.
5.9 Guide-bar cover
5.9.1 Requirements
The chain-saw shall be provided with a guide-bar cover, which shall be so designed that it remains attached to
the guide bar during transport and storage.
5.9.2 Verification
The attachment of the guide-bar cover to the guide bar shall be verified by inspection when holding the
chain-saw in any direction.
5.10 Throttle trigger
5.10.1 Dimensions
5.10.1.1 Requirements
The throttle trigger shall be positioned so that it can be pressed and released with a gloved hand while holding
the rear handle and fulfilling the dimensional requirements according to ISO 7914. See also 5.2.
5.10.1.2 Verification
The dimensions shall be verified by measurement.
5.10.2 Unintentional movement
5.10.2.1 Requirements
Unintentional movement of the saw chain shall be minimized by
⎯ a throttle trigger which, when released, automatically reverts to the idling position and is retained in that
position by the automatic engagement of a throttle trigger lock-out, unless the lock-out is already released,
and
⎯ a throttle control linkage so designed that a force applied on the rear handle will not increase the engine
speed to a point where the clutch engages and chain movement begins.
8 © ISO 2006 – All rights reserved
5.10.2.2 Verification
The function of the throttle trigger and throttle trigger lock-out shall be verified by inspection while operating
the machine. The throttle control linkage design shall be verified by applying a force in any direction on the
rear handle equal to three times the weight, without guide bar or chain and with tanks empty, of the chain-saw
unit.
5.10.3 Throttle lock
5.10.3.1 Requirements
If a throttle lock is provided for cold starting, it shall be such that the lock has to be engaged manually and is
automatically released when the throttle trigger is operated.
5.10.3.2 Verification
The function of the throttle lock shall be verified by inspection while operating the machine.
5.11 Engine stopping device
5.11.1 Requirements
The machine shall be fitted with an engine stopping device by which the engine can be brought to a final stop
and which does not depend on sustained manual effort for its operation. The control for this device shall be so
...
NORME ISO
INTERNATIONALE 11681-2
Deuxième édition
2006-07-01
Matériel forestier — Exigences de
sécurité et essais des scies à chaîne
portatives —
Partie 2:
Scies à chaîne pour l'élagage des arbres
Machinery for forestry — Portable chain-saw safety requirements and
testing —
Part 2: Chain-saws for tree service
Numéro de référence
©
ISO 2006
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Liste des phénomènes dangereux. 4
5 Exigences de sécurité et vérification. 4
5.1 Généralités . 4
5.2 Poignées . 5
5.3 Protection des mains. 5
5.4 Équilibre et couple de retenue . 6
5.5 Protection contre les blessures dues au phénomène de rebond. 7
5.6 Enrouleur de chaîne . 7
5.7 Griffe d'abattage. 8
5.8 Évacuation des copeaux. 8
5.9 Protecteur du guide-chaîne . 8
5.10 Commande d'accélérateur . 8
5.11 Dispositif d'arrêt du moteur. 9
5.12 Protection contre le contact avec les parties sous haute tension . 9
5.13 Embrayage. 10
5.14 Réglage du carburateur. 10
5.15 Protection contre le contact avec les parties chaudes. 10
5.16 Gaz d'échappement . 11
5.17 Graissage de la chaîne. 11
5.18 Ouvertures des réservoirs . 11
5.19 Tension de la chaîne. 11
5.20 Dispositif d'attache. 12
5.21 Vibrations . 12
5.22 Bruit. 12
6 Informations pour l'utilisation . 13
6.1 Notice d'instructions . 13
6.2 Marquage . 16
6.3 Avertissements . 16
Annexe A (informative) Pictogrammes . 18
Annexe B (informative) Travail avec les scies à chaîne pour l'élagage des arbres à l'aide d'un filin
et d'un harnais. 19
Bibliographie . 25

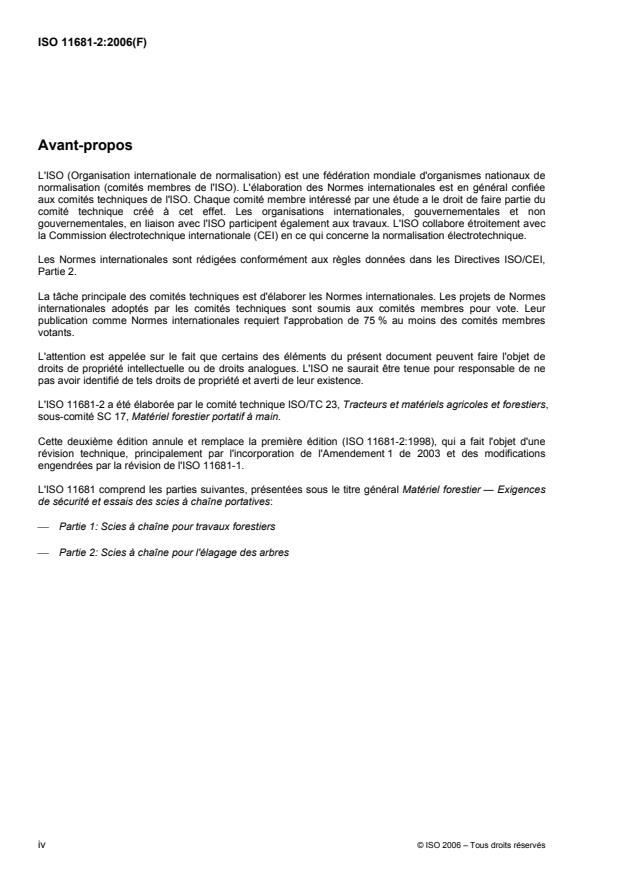

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 11681-2 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 17, Matériel forestier portatif à main.
Cette deuxième édition annule et remplace la première édition (ISO 11681-2:1998), qui a fait l'objet d'une
révision technique, principalement par l'incorporation de l'Amendement 1 de 2003 et des modifications
engendrées par la révision de l'ISO 11681-1.
L'ISO 11681 comprend les parties suivantes, présentées sous le titre général Matériel forestier — Exigences
de sécurité et essais des scies à chaîne portatives:
⎯ Partie 1: Scies à chaîne pour travaux forestiers
⎯ Partie 2: Scies à chaîne pour l'élagage des arbres
iv © ISO 2006 – Tous droits réservés
Introduction
Dans le domaine de la sécurité des machines, les normes sont structurées de la manière suivante:
⎯ normes de type A (normes fondamentales de sécurité), précisant des notions fondamentales, des
principes de conception et des aspects généraux relatifs aux machines;
⎯ normes de type B (normes génériques de sécurité), traitant d'un aspect de la sécurité ou d'un type de
dispositif conditionnant la sécurité, valable pour toutes les machines ou pour une large gamme de
machines:
⎯ normes de type B1 traitant d'aspects particuliers de la sécurité (par exemple distances de sécurité,
température de surface, bruit);
⎯ normes de type B2 traitant de dispositifs conditionnant la sécurité (par exemple commandes
bimanuelles, dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);
⎯ normes de type C (normes de sécurité par catégorie de machines), traitant des prescriptions de sécurité
détaillées s'appliquant à une machine particulière ou à un groupe de machines particulier.
Le présent document est une norme de type C telle que définie dans l'ISO 12100-1.
Lorsque des dispositions de la présente norme de type C diffèrent de celles indiquées dans une norme de
type A ou de type B, ces dispositions prévalent sur celles des autres normes, et ce pour les machines
conçues et fabriquées conformément aux spécifications de la présente norme de type C.
Les machines visées ainsi que le degré de spécification des phénomènes dangereux, des situations
dangereuses et des événements dangereux sont indiqués dans le domaine d'application du présent
document.
La présente partie de l'ISO 11681 a été élaborée pour un type particulier de scies à chaîne utilisées par des
personnes formées pour les travaux d'élagage en hauteur dans les arbres.
La présente partie de l'ISO 11681 diffère de l'ISO 11681-1 sur les points suivants:
⎯ Article 1: les scies à chaîne pour l'élagage des arbres sont limitées en taille par la masse maximale à sec
autorisée de 4,3 kg;
⎯ Article 3: la définition d'opérateur qualifié a été ajoutée et la définition de scie à chaîne pour l'élagage des
arbres a été modifiée;
⎯ paragraphe 5.2.1: les dimensions requises des poignées ont été modifiées;
⎯ paragraphe 5.4.1: une exigence relative à l'équilibre latéral a été ajoutée avec un moment de retenue
limité de 6 N⋅m;
⎯ paragraphe 5.5.2.1: le dispositif de frein de chaîne automatique doit vérifier des exigences plus sévères;
⎯ paragraphe 5.5.3.1: l'angle de rebond autorisé a été diminué à 25°;
⎯ paragraphe 5.12.1: l'exigence relative à la protection contre le contact avec les parties sous haute tension
a été élargie pour inclure une exigence pour un dispositif de coupure ou de mise en court-circuit de
l'allumage du côté basse tension;
⎯ paragraphe 5.15.1: l'exigence relative à la protection contre le contact avec les parties chaudes a été
élargie à toutes les parties de la machine, à l'exception du guide-chaîne et de la chaîne de la scie;
⎯ paragraphe 5.20: une exigence et une vérification relatives à un point d'attache ont été ajoutées;
⎯ paragraphe 6.1.2: des informations supplémentaires sont exigées, y compris des informations sur la
manière d'utiliser la scie en hauteur dans les arbres, avec un exemple donné à l'Annexe B;
⎯ paragraphe 6.3: de nouveaux avertissements de sécurité et de nouveaux marquages sur la scie sont
exigés, ainsi qu'une information au point de vente; des exemples des symboles à utiliser sont donnés à
l'Annexe A.
vi © ISO 2006 – Tous droits réservés
NORME INTERNATIONALE ISO 11681-2:2006(F)
Matériel forestier — Exigences de sécurité et essais des scies
à chaîne portatives —
Partie 2:
Scies à chaîne pour l'élagage des arbres
1 Domaine d'application
La présente partie de l'ISO 11681 spécifie les exigences de sécurité et les vérifications requises pour la
conception et la construction des scies à chaîne portatives à moteur à combustion interne, ayant une masse
maximale de 4,3 kg, le guide-chaîne et la chaîne non compris et les réservoirs étant vides, destinées à
l'élagage des arbres et conçues pour être utilisées par un opérateur qualifié pour la taille, l'élagage et la coupe
des parties supérieures des arbres sur pied (houppier).
Elle décrit les méthodes pour éliminer ou réduire les phénomènes dangereux, inhérents à l'utilisation des
scies à chaîne couvertes. En outre, elle spécifie le type d'informations que le fabricant doit fournir sur les
pratiques d'utilisation sûre.
Elle traite de tous les phénomènes dangereux significatifs. Les aspects liés à l'environnement n'ont pas été
pris en compte, à l'exception du bruit.
Les scies à chaîne couvertes par la présente partie de l'ISO 11681 sont conçues pour être manœuvrées avec
la main droite sur la poignée arrière et la main gauche sur la poignée avant, par des personnes qui ont lu et
compris les exigences de sécurité de la notice d'instructions et qui utilisent l'équipement de protection
individuelle (EPI) approprié.
La présente partie de l'ISO 11681 n'est pas applicable aux scies à chaîne fabriquées avant sa date de
publication.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6531, Matériel forestier — Scies à chaîne portatives — Vocabulaire
ISO 6533, Machines forestières — Protecteur de la main tenant la poignée avant des scies à chaîne
portatives — Dimensions et dégagements
ISO 6534, Matériel forestier — Protections des mains des scies à chaîne portatives — Résistance
1)
mécanique
ISO 6535, Scies à chaîne portatives — Performances du frein de chaîne
1) En préparation. (Révision de l'ISO 6534:1992)
ISO 7293, Machines forestières — Scies à chaîne portatives — Puissance et consommation de carburant du
moteur
ISO 7914, Machines forestières — Scies à chaîne portatives — Dimensions minimales des poignées et des
espaces libres autour des poignées
ISO 7915, Matériel forestier — Scies à chaîne portatives — Détermination de la solidité des poignées
ISO 8334, Matériel forestier — Scies à chaîne portatives — Détermination de l'équilibre et du moment de
2)
retenue maximal
ISO 9518, Matériel forestier — Scies à chaîne portatives — Essai de rebond
ISO 10726, Scies à chaîne portatives — Enrouleur de chaîne — Dimensions et résistance mécanique
ISO 13772, Matériel forestier — Scies à chaîne portatives — Performance du frein de chaîne automatique
ISO 12100-1, Sécurité des machines — Notions fondamentales, principes généraux de conception —
Partie 1: Terminologie de base, méthodologie
ISO 12100-2, Sécurité des machines — Notions fondamentales, principes généraux de conception —
Partie 2: Principes techniques
ISO 22867, Machines forestières — Code d'essai des vibrations pour machines portatives tenues à la main à
moteur à combustion interne — Vibrations au niveau des poignées
ISO 22868, Machines forestières — Code d'essai acoustique pour machines portatives tenues à la main à
moteur à combustion interne — Méthode d'expertise (classe de précision 2)
CEI 60745-1:2001, Outils électroportatifs à moteur — Sécurité — Partie 1: Règles générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 6531:1999, à l'exception
de la définition 2.2.1.2, et dans l'ISO 12100-1, ainsi que les suivants, s'appliquent.
3.1
scie à chaîne pour l'élagage des arbres
scie à chaîne de conception particulière, ayant une masse limitée et destinée à n'être utilisée que par un
opérateur qualifié, pour tailler et élaguer les parties supérieures des arbres sur pied
NOTE Pour un exemple, voir Figure 1.
3.2
opérateur qualifié
personne ayant les compétences et les connaissances
⎯ de l'utilisation et des phénomènes dangereux spécifiques liés à l'utilisation d'une scie à chaîne (pour
l'élagage des arbres), fabriquée conformément aux exigences de la présente partie de l'ISO 11681, et
⎯ des précautions à prendre afin de limiter ces phénomènes dangereux, y compris le port de l'équipement
de protection individuelle (EPI) recommandé
2) En préparation. (Révision de l'ISO 8334:1985)
2 © ISO 2006 – Tous droits réservés
Légende
1 poignée arrière
2 verrouillage de la commande d'accélérateur
3 commande d'accélérateur
4 poignée avant
5 dispositif de protection de la main tenant la poignée avant
6 dispositif de protection du guide-chaîne
7 guide-chaîne
8 griffe d'abattage
9 enrouleur de chaîne
10 dispositif d'arrêt du moteur
11 point d'attache
12 chaîne
Figure 1 — Exemple de scie à chaîne pour l'élagage des arbres
4 Liste des phénomènes dangereux
Le présent article spécifie les phénomènes dangereux et les situations et les événements dangereux qui sont
traités dans la présente partie de l'ISO 11681 (voir Tableau 1), identifiés par une appréciation du risque
comme étant significatifs pour ce type de matériel, et nécessitant une action pour éliminer ou réduire le risque.
Tableau 1 — Phénonomènes, situations et événements dangereux significatifs,
couverts par la présente partie de l'ISO 11681
Phénomène dangereux Paragraphe
1 Risques mécaniques de coupure et de choc en relation avec la chaîne de la scie. 5.3; 5.5; 5.6; 5.9; 5.19
Risques électriques, engendrés par contact avec des parties sous haute tension (contact 5.12
direct) ou par contact avec des parties qui sont devenues sous haute tension à la suite
d'une défaillance (contact indirect).
Risques thermiques, ayant pour effet des brûlures, des échaudures et autres lésions, 5.15
engendrés par contact possible avec des objets ou des matériaux à haute température
et par le rayonnement de sources de chaleur.
4 Risques engendrés par le bruit, ayant pour effet une détérioration de l'audition (surdité), 5.22; 6.1; 6.3
d'autres troubles physiologiques (par exemple perte de l'équilibre, baisse de la vigilance)
et des interférences avec les signaux auditifs et la communication orale.
5 Risques engendrés par les vibrations, provoquant des troubles circulatoires 5.21; 6.1; 6.3
périphériques et de fonctionnement neurologique dans le système main-bras, tels que le
doigt blanc.
6 Risques résultant du contact ou de l'inhalation de fluides, de gaz, de brouillards, de 5.16
fumées et de poussières nocifs dus au gaz d'échappement.
7 Risques d'incendie en relation avec les fuites de carburant. 5.18; 6.1
8 Risques engendrés par des postures inadaptées ou par des efforts excessifs, en relation 5.2; 5.4; 5.7; 5.10; 5.20;
avec l'utilisation de la machine. 6.1; Annexe B
Risques résultant d'un démarrage intempestif, d'une survitesse/emballement 5.2; 5.10; 5.11; 5.13
inattendu(e) du(e) à une panne/dysfonctionnement du système de commande, en
relation avec une défaillance des poignées et avec la position des commandes.
Risques résultant d'une défaillance du système de commande, en relation avec la 5.2; 5.10; 5.11; 5.13; 6.2
solidité de la poignée, la position des commandes et le marquage.
11 Risques résultant de la rupture de la chaîne pendant le fonctionnement, en relation avec 5.2; 5.3; 5.6; 5.17
la chaîne de la scie.
12 Risques résultant de la projection d'objets ou de fluides, en relation avec l'évacuation 5.8; 5.18
des copeaux et avec les fuites de carburant.
Risques résultant de la chute de la scie à chaîne pendant le travail d'élagage. 5.20; 6.1; Annexe B
5 Exigences de sécurité et vérification
5.1 Généralités
Le fonctionnement en toute sécurité des scies à chaîne dépend à la fois des exigences de sécurité, détaillées
dans le présent article, et d'un environnement sûr, associé à l'utilisation d'équipements de protection
individuelle (EPI) tels que gants, protège-jambes et bras, bottes et équipements de protection pour les yeux,
les oreilles et la tête.
Les scies à chaîne doivent être conformes aux exigences de sécurité et/ou aux mesures de protection du
présent article. Les scies à chaîne doivent également porter un marquage conformément à 6.2 et porter des
avertissements conformément à 6.3. En outre, la machine doit être conçue conformément aux principes de
l'ISO 12100-2 concernant les phénomènes dangereux pertinents, mais non significatifs, qui ne sont pas traités
dans le présent document.
La notice d'instructions qui doit être fournie avec la scie à chaîne doit être conforme à 6.1.
4 © ISO 2006 – Tous droits réservés
5.2 Poignées
5.2.1 Exigences
Les scies à chaîne doivent avoir une poignée pour chaque main. Ces poignées doivent être conçues de
manière à
⎯ pouvoir être saisies à pleine main par un opérateur portant des gants de protection,
⎯ permettre la tenue sûre nécessaire grâce à leur forme et à leur surface, et
⎯ satisfaire aux dimensions spécifiées pour les scies à chaîne d'élagage dans l'ISO 7914. Voir
également 5.10.1.
La solidité de chaque poignée doit être conforme aux exigences de l'ISO 7915.
Les scies à chaîne équipées d'un système isolant les poignées des vibrations de la machine doivent être
conçues de sorte que l'opérateur ait la possibilité d'arrêter le moteur d'une manière contrôlée, à l'aide du
dispositif d'arrêt du moteur (voir 5.11), même en cas de défaillance du dispositif antivibratoire.
5.2.2 Vérification
Les dimensions doivent être vérifiées par mesurage. Les exigences de solidité doivent être vérifiées par des
essais fonctionnels conformes à l'ISO 7915. La possibilité d'arrêter le moteur de la scie à chaîne, si une
défaillance s'est produite dans le dispositif antivibratoire, doit être vérifiée par inspection de la conception.
5.3 Protection des mains
5.3.1 Protection au niveau de la poignée avant
5.3.1.1 Exigences
Un dispositif de protection de la main doit être disposé à proximité de la poignée avant, de manière à prévenir
toute blessure des doigts et de la main de l'opérateur par contact avec la chaîne.
Les dimensions de ce dispositif de protection pour la main tenant la poignée avant doivent être conformes à
l'ISO 6533. Sa résistance mécanique doit être conforme à l'ISO 6534.
5.3.1.2 Vérification
Les dimensions doivent être vérifiées par mesurage. Les exigences de résistance mécanique doivent être
vérifiées par des essais fonctionnels conformes à l'ISO 6534.
5.3.2 Protection au niveau de la poignée arrière
5.3.2.1 Exigences
Une protection de la main doit être prévue sur toute la longueur du côté droit de la partie inférieure de la
poignée arrière pour protéger la main de l'opérateur de tout contact avec une chaîne de scie cassée.
Cette protection doit s'étendre depuis le bord droit de la poignée sur au moins 30 mm sur le côté du
guide-chaîne et sur une longueur minimale de 100 mm depuis la partie interne arrière de la poignée,
conformément à la Figure 2. Cette exigence peut également être assurée par des éléments de la scie.
La résistance mécanique de cette protection pour la main tenant la poignée arrière doit être conforme à
l'ISO 6534.
5.3.2.2 Vérification
Les dimensions doivent être vérifiées par mesurage. Les exigences de résistance mécanique doivent être
vérifiées par des essais fonctionnels conformes à l'ISO 6534.
Dimensions en millimètres
Légende
1 zone minimale à recouvrir ou à protéger contre le contact de la main avec la chaîne cassée de scie à chaîne
Figure 2 — Dimensions minimales de la protection au niveau de la poignée arrière
5.4 Équilibre et couple de retenue
5.4.1 Exigences
La scie à chaîne doit être uniformément équilibrée.
L'angle maximal formé par l'axe du guide-chaîne et le plan horizontal (équilibre longitudinal) ne doit pas
excéder ± 25°. L'angle maximal formé par le plan du guide-chaîne et le plan vertical (équilibre latéral) doit être
de 0° ± 10°.
Le moment de retenue maximal ne doit pas dépasser 6 N⋅m.
5.4.2 Vérification
Les limites doivent être atteintes avec le guide-chaîne le plus court et le plus long. La gamme de guides-
chaînes doit être décrite dans la notice d'instructions.
Les angles d'équilibrage longitudinal et latéral et le moment de retenue doivent être vérifiés par des essais
fonctionnels conformes à l'ISO 8334.
6 © ISO 2006 – Tous droits réservés
5.5 Protection contre les blessures dues au phénomène de rebond
5.5.1 Frein de chaîne
5.5.1.1 Exigences
La scie à chaîne doit être équipée d'un frein de chaîne. Il doit être possible d'actionner le frein de chaîne
manuellement au moyen du dispositif de protection de la main tenant la poignée avant. La force de
déclenchement du frein de chaîne doit être comprise entre 20 N et 50 N.
La valeur moyenne du temps de freinage ne doit pas dépasser 0,12 s et la valeur maximale du temps de
freinage ne doit pas excéder 0,15 s.
5.5.1.2 Vérification
La force de déclenchement du frein de chaîne doit être vérifiée par des essais fonctionnels conformes à
l'ISO 6535. Le temps de freinage doit être vérifié par des essais fonctionnels conformes à l'ISO 6535.
5.5.2 Dispositif de frein de chaîne à déclenchement automatique
5.5.2.1 Exigences
Un dispositif de frein de chaîne à déclenchement automatique qui actionne le frein de chaîne en cas de
rebond doit également être installé. Ce dispositif doit satisfaire aux exigences de performance relatives aux
scies à chaîne pour l'élagage des arbres spécifiées dans l'ISO 13772.
5.5.2.2 Vérification
La performance du frein de chaîne à déclenchement automatique doit être vérifiée par des essais fonctionnels
conformes à l'ISO 13772.
5.5.3 Angles de rebond et d'arrêt de la chaîne
5.5.3.1 Exigences
La valeur de l'angle de rebond calculé et la valeur de l'angle d'arrêt de la chaîne doivent être déterminées
pour chaque guide-chaîne et chaîne spécifiés dans la notice d'instructions et ne doivent pas être supérieures
à 25°.
5.5.3.2 Vérification
La valeur de l'angle de rebond calculé et la valeur de l'angle d'arrêt de la chaîne doivent être vérifiées par des
essais fonctionnels conformes à l'ISO 9518.
5.6 Enrouleur de chaîne
5.6.1 Exigences
La scie à chaîne doit être munie d'un enrouleur de chaîne positionné conformément à l'ISO 10726 et ayant
des dimensions et une résistance mécanique conformes à l'ISO 10726. L'enrouleur de chaîne doit pouvoir
être remplacé.
5.6.2 Vérification
Les dimensions doivent être vérifiés par mesurage. Les exigences de résistance mécanique doivent être
vérifiées par des essais fonctionnels conformes à l'ISO 10726. Les moyens de remplacement de l'enrouleur
de chaîne doivent être vérifiés par inspection.
5.7 Griffe d'abattage
5.7.1 Exigences
La scie à chaîne doit être équipée de façon à permettre le montage d'une griffe d'abattage.
5.7.2 Vérification
L'emplacement prévu pour le montage d'une griffe d'abattage doit être vérifié par inspection.
5.8 Évacuation des copeaux
5.8.1 Exigences
La scie à chaîne doit être conçue de manière que les copeaux de bois soient évacués directement sous la
scie lorsque celle-ci est en position droite.
5.8.2 Vérification
La direction de l'évacuation des copeaux de bois doit être vérifiée par inspection.
5.9 Protecteur du guide-chaîne
5.9.1 Exigences
La scie à chaîne doit être livrée avec un dispositif de protection du guide-chaîne qui doit être conçu de sorte
qu'il reste fixé au guide-chaîne pendant le transport et le stockage.
5.9.2 Vérification
La fixation du protecteur du guide-chaîne au guide-chaîne doit être vérifiée par inspection.
5.10 Commande d'accélérateur
5.10.1 Dimensions
5.10.1.1 Exigences
La commande d'accélérateur doit être placée de telle façon que l'on puisse la presser et la relâcher avec la
main tenant la poignée arrière, l'opérateur portant des gants de protection, en se conformant aux exigences
de dimensions de l'ISO 7914. Voir également 5.2.
5.10.1.2 Vérification
Les dimensions doivent être vérifiées par mesurage.
5.10.2 Mouvements intempestifs
5.10.2.1 Exigences
Les mouvements intempestifs de la chaîne de la scie doivent être réduits par
⎯ une commande d'accélérateur qui, lorsqu'elle est relâchée, revient automatiquement en position de
ralenti et est maintenue dans cette position par enclenchement automatique d'un verrouillage de la
commande d'accélérateur, à moins que le verrouillage ne soit déjà relâché, et
8 © ISO 2006 – Tous droits réservés
⎯ une tringlerie de commande des gaz, conçue de telle manière qu'une force appliquée sur la poignée
arrière n'augmente pas la vitesse du moteur à un point tel que cela engage l'embrayage et entraîne le
mouvement de la chaîne.
5.10.2.2 Vérification
Le fonctionnement de la commande d'accélérateur et du verrouillage de la commande d'accélérateur doit être
vérifié par inspection pendant que la machine fonctionne. La conception de la tringlerie de commande des gaz
doit être vérifiée en appliquant, dans une direction quelconque, une force sur la poignée arrière égale à trois
fois le poids de la scie à chaîne, sans guide-chaîne ni chaîne et avec les réservoirs vides.
5.10.3 Blocage d'accélérateur
5.10.3.1 Exigences
Si un blocage d'accélérateur est prévu pour le démarrage à froid, il doit être conçu de telle façon que le
blocage soit obtenu manuellement et qu'il soit libéré automatiquement lorsque la commande d'accélérateur
est actionnée.
5.10.3.2 Vérification
Le fonctionnement du blocage d'accélérateur doit être vérifié par inspection pendant que la machine
fonctionne.
5.11 Dispositif d'arrêt du moteur
5.11.1 Exigences
La machine doit être munie d'un dispositif d'arrêt du moteur permettant l'arrêt complet du moteur et dont
l'actionnement ne dépend pas d'un effort manuel soutenu. La commande de ce dispositif doit être placée de
façon qu'elle puisse être actionnée par l'une ou l'autre main lorsque la scie est tenue à une main, et par la main
droite lorsqu'elle est tenue à deux mains, que l'opérateur porte ou non des gants de protection. Le but et le
mode de fonctionnement de ce dispositif doivent être clairement et durablement marqués, conformément à 6.2.
La couleur de la commande doit se détacher nettement par rapport à la couleur de fond.
5.11.2 Vérification
Le fonctionnement du dispositif d'arrêt du moteur doit être vérifié par inspection pendant que la machine
fonctionne. L'emplacement de la commande doit être vérifié par inspection.
5.12 Protection contre le contact avec les parties sous haute tension
5.12.1 Exigences
Toutes les parties du circuit sous haute tension, y compris les bougies d'allumage, doivent être placées et/ou
isolées de manière à éviter tout contact accidentel avec l'opérateur.
La coupure ou la mise en court-circuit de l'allumage doivent être prévues et doivent être installées sur le côté
basse tension.
5.12.2 Vérification
L'emplacement et l'isolation des parties sous haute tension doivent être vérifiés par inspection et en utilisant
un doigt d'essai normalisé, tel que spécifié à la Figure 1 de la CEI 60745-1:2001.
5.13 Embrayage
5.13.1 Exigences
La scie à chaîne doit posséder un embrayage conçu de telle façon que la chaîne ne se mette pas en
mouvement lorsque la vitesse de rotation du moteur est inférieure à 1,25 fois la vitesse de ralenti.
5.13.2 Vérification
Le fonctionnement de l'embrayage doit être vérifié en faisant fonctionner le moteur à une vitesse quelconque
strictement inférieure à 1,25 fois la vitesse de ralenti spécifiée dans la notice d'instructions.
5.14 Réglage du carburateur
5.14.1 Exigences
Les éléments de réglage du carburateur doivent être marqués de façon claire et indélébile. Les marquages
utilisés doivent être illustrés et expliqués dans la notice d'instructions (voir 6.2)
[1]
NOTE Des exemples de symboles appropriés sont donnés dans l'ISO 3767-5 .
5.14.2 Vérification
Les marquages doivent être vérifiés par inspection.
5.15 Protection contre le contact avec les parties chaudes
5.15.1 Exigences
Les parties chaudes, à l'exclusion du guide-chaîne et de la chaîne de scie, doivent être protégées contre le
contact involontaire pendant l'utilisation normale de la machine. Ces parties chaudes doivent être considérées
comme accessibles si elles peuvent être atteintes par le cône d'essai décrit à la Figure 3.
La température des parties accessibles de la machine, telles que définies ci-dessus, ainsi que la protection
pour le cylindre, ne doivent pas engendrer de risque pour l'opérateur.
[10]
NOTE Pour plus d'informations, voir l'ISO 13732-1 .
5.15.2 Vérification
Les exigences doivent être vérifiées en déterminant l'accessibilité en appliquant, avec une force minimale, le
cône d'essai tel que spécifié à la Figure 3.
Dimensions en millimètres
Figure 3 — Cône d'essai
10 © ISO 2006 – Tous droits réservés
5.16 Gaz d'échappement
5.16.1 Exigences
La sortie des gaz doit être située de façon à diriger les émissions d'échappement à distance de l'opérateur
pendant les opérations de coupe.
5.16.2 Vérification
L'emplacement et la direction de la sortie des gaz doivent être vérifiés par inspection.
5.17 Graissage de la chaîne
5.17.1 Exigences
La chaîne de la scie et le guide-chaîne doivent être lubrifiés automatiquement. Si un dispositif de graissage
manuel est prévu en supplément, celui-ci doit être placé de manière à pouvoir être actionné par la main droite
de l'opérateur, lorsque celui-ci tient la scie.
5.17.2 Vérification
Le fonctionnement du dispositif de graissage de la chaîne de la scie doit être vérifié par inspection pendant
que la machine fonctionne. L'emplacement du dispositif de graissage manuel, si présent, doit être vérifié par
inspection.
5.18 Ouvertures des réservoirs
5.18.1 Exigences
Le bouchon du réservoir de carburant doit avoir un dispositif de retenue.
Le diamètre de l'ouverture du réservoir de carburant doit être de 20 mm au moins et celui de l'ouverture du
réservoir d'huile de 19 mm au moins. Chaque ouverture ou bouchon doit être clairement identifié
conformément à 6.2. Dans le cas où seuls les bouchons seraient identifiés, ils ne doivent pas être
interchangeables.
Le bouchon doit être conçu de sorte qu'aucune fuite ne survienne lorsque la scie est à la température normale
de fonctionnement, et ce dans toutes les positions de la scie.
Les ouvertures de remplissage doivent être situées de façon que le remplissage des réservoirs ne soit pas
gêné par d'autres éléments. Il doit être possible d'utiliser un entonnoir.
5.18.2 Vérification
Le dispositif de retenue du bouchon du réservoir de carburant, les dimensions d'ouverture et la possibilité
d'utiliser un entonnoir doivent être vérifiés par inspection. L'étanchéité des bouchons doit être vérifiée par
inspection tout en tournant la scie dans une position quelconque. Tout suintement provenant des systèmes de
ventilation du réservoir de carburant n'est pas considéré comme une fuite.
5.19 Tension de la chaîne
5.19.1 Exigences
Les scies à chaîne doivent être équipées d'un dispositif de réglage pour la tension de la chaîne.
5.19.2 Vérification
Le dispositif de réglage doit être vérifié par inspection.
5.20 Dispositif d'attache
5.20.1 Exigences
La machine doit être équipée d'un dispositif d'attache permettant de l'accrocher à un filin ou à une sangle,
selon le cas. Le diamètre de l'ouverture doit être de 10 mm au moins. Le dispositif doit pouvoir porter une
masse au moins égale à six fois la masse totale de la scie à chaîne, réservoirs pleins, et munie du guide-
chaîne le plus long et d'une chaîne.
Le dispositif d'attache doit être situé de sorte que la scie soit suspendue avec le guide-chaîne vers le bas.
5.20.2 Vérification
Le dispositif d'attache doit être vérifié par inspection et mesurage.
5.21 Vibrations
5.21.1 Réduction par conception et par des mesures de protection
La machine doit être conçue de manière à générer des niveaux de vibrations aussi bas que possible. Les
sources principales provoquant et influençant les vibrations sont les forces dynamiques provenant du moteur,
des dispositifs de coupe, des parties mobiles non équilibrées, de l'impact sur les pignons d'engrenage, les
paliers et les autres mécanismes et de l'interaction entre l'opérateur, la machine et le matériau sur lequel il
travaille.
[11]
NOTE 1 Le CR 1030-1 fournit des informations techniques d'ordre général sur les pratiques et les moyens
techniques largement reconnus, et donne des lignes directrices pour la conception des machines à niveau vibratoire
main-bras réduit.
[9]
NOTE 2 L'ISO/TR 22521 fournit des informations utiles relatives aux données comparatives sur les niveaux de
vibrations des machines forestières portatives à main.
5.21.2 Réduction par l'information
Les informations sur les phénomènes dangereux résiduels, après la mise en place de mesures techniques à
l'étape de la conception pour contrôler l'émission de vibrations, doivent être données dans la notice
d'instructions.
5.21.3 Vérification
L'efficacité des moyens de réduction des vibrations, mis en place à l'étape de la conception, doit être vérifiée
par mesurage. La vibration doit être mesurée et la valeur totale équivalente des vibrations doit être calculée
pour chaque poignée, conformément à l'ISO 22867.
5.22 Bruit
5.22.1 Réduction à la conception (à la source et par des mesures de protection)
La machine doit générer des niveaux de bruit aussi bas que possible. Les principales sources provoquant et
influençant le bruit sont le système d'admission d'air, le système de refroidissement du moteur, le système
d'évacuation des gaz du moteur, le dispositif de coupe et les surfaces vibrantes.
Il faut apporter un soin particulier à la conception acoustique des scies à chaîne.
[3]
NOTE 1 L'ISO/TR 11688-1 donne des informations techniques d'ordre général largement reconnues, relatives aux
pratiques et aux moyens techniques à respecter lors de la conception des machines produisant peu de bruit.
12 © ISO 2006 – Tous droits réservés
[4]
NOTE 2 L'ISO/TR 11688-2 donne des informations utiles sur les mécanismes de génération de bruit dans les
[7] [5]
machines, et l'ISO 14163 donne des lignes directrices pour le contrôle du bruit par des silencieux. L'ISO 11691 et
[6]
l'ISO 11820 contiennent des exigences relatives aux essais des silencieux.
NOTE 3 Des informations sur les données comparatives de niveaux de pression acoustique d'émission des machines
[8]
forestières portatives à main sont disponibles dans l'ISO/TR 22520 .
5.22.2 Réduction par l'information
Les informations sur les phénomènes dangereux résiduels, après la mise en place de mesures techniques à
l'étape de conception pour contrôler l'émission de bruit, doivent être données dans la notice d'instructions
(voir 6.2).
5.22.3 Vérification
L'efficacité des mesures de réduction du bruit mises en place à l'étape de la conception doit être vérifiée par
mesurage. Le niveau équivalent de pression acoustique d'émission pondéré A au poste de l'opérateur et le
niveau de puissance acoustique pondéré A doivent être mesurés conformément à l'ISO 22868.
6 Informations pour l'utilisation
6.1 Notice d'instructions
6.1.1 Données techniques
La notice d'instructions doit donner les informations techniques suivantes pour chaque modèle de chaîne à
scie.
Masse
Scie à chaîne sans guide-chaîne ni chaîne, réservoirs vides.kg
Volume
Réservoir de carburant .cm
Réservoir d'huile de graissage de la chaîne.cm
Longueur de coupe
Longueurs de coupe utiles.cm
Chaîne
Pas de chaîne spécifié. mm (in)
Jauge spécifiée (épaisseur des maillons d'entraînement). mm (in)
Type de chaîne et de guide-chaîne
Pignon
Nombre spécifié de dents et pas spécifié
Moteur
Cylindrée.cm
Puissance maximale du moteur (conformément à l'ISO 7293).kW
−1
Vitesse maximale recommandée avec le guide-chaîne et la chaîne. min
−1
Vitesse de ralenti recommandée. min
Consommation de carburant spécifique à la puissance maximale du moteur (sur demande).g/kWh
Valeurs déclarées pour le niveau de puissance acoustique pondéré A et le niveau de pression acoustique
d'émission pondéré A, au niveau de l'oreille de l'opérateur, conformément à l'ISO 22868.dB
Valeurs déclarées pour la valeur équivalente totale de vibrations, conformément à l'ISO 22867.
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
