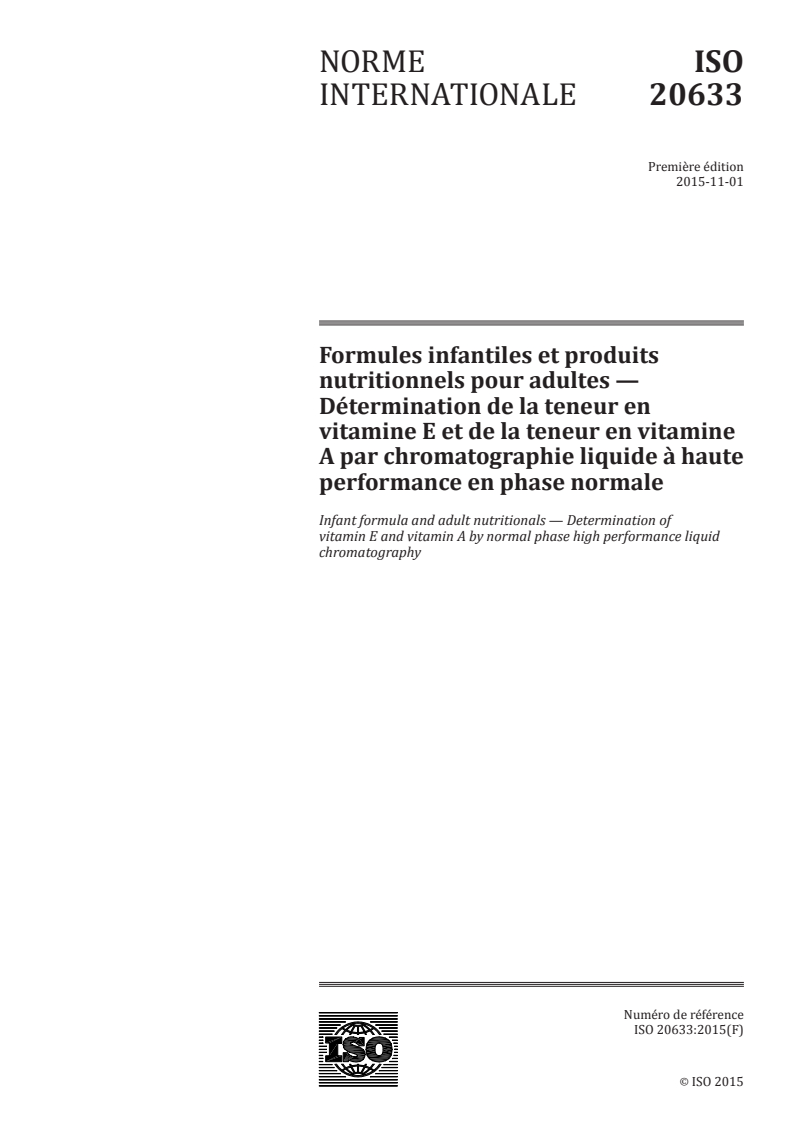

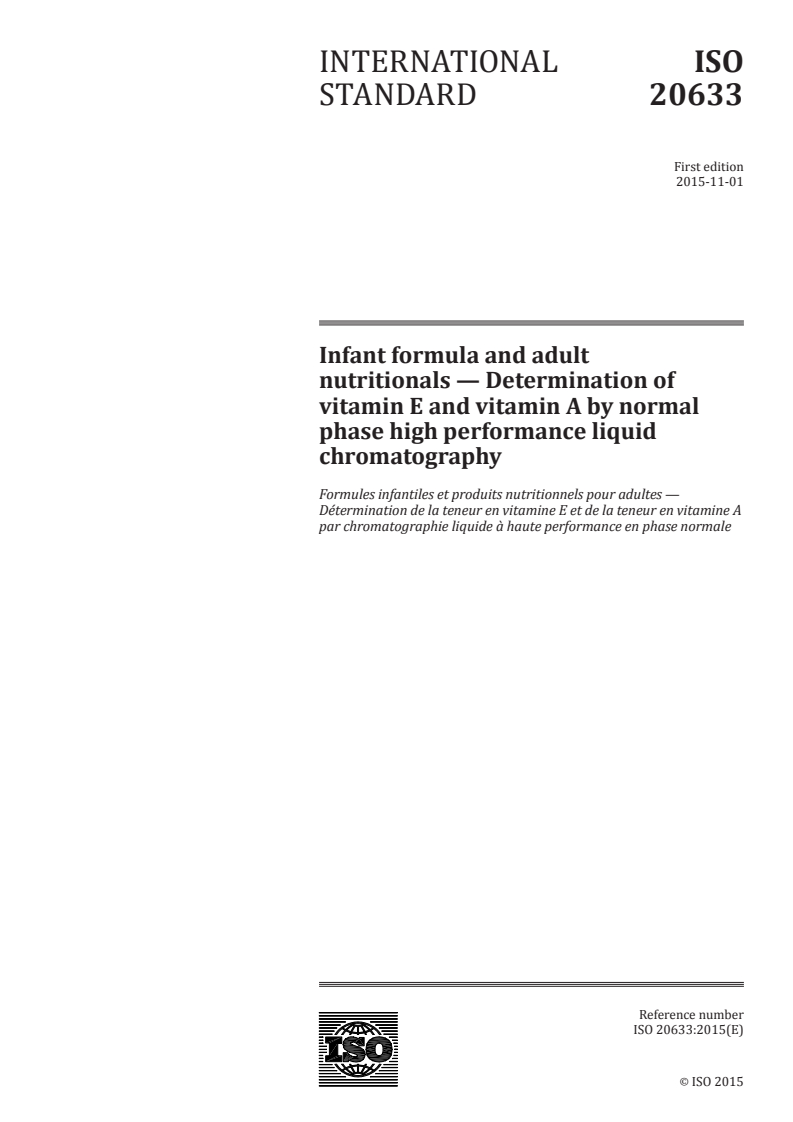

ISO 20633:2015

NORME ISO
INTERNATIONALE 20633
Première édition
2015-11-01
Formules infantiles et produits
nutritionnels pour adultes —
Détermination de la teneur en
vitamine E et de la teneur en vitamine
A par chromatographie liquide à haute
performance en phase normale
Infant formula and adult nutritionals — Determination of
vitamin E and vitamin A by normal phase high performance liquid
chromatography
Numéro de référence
ISO 20633:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 20633:2015(F)

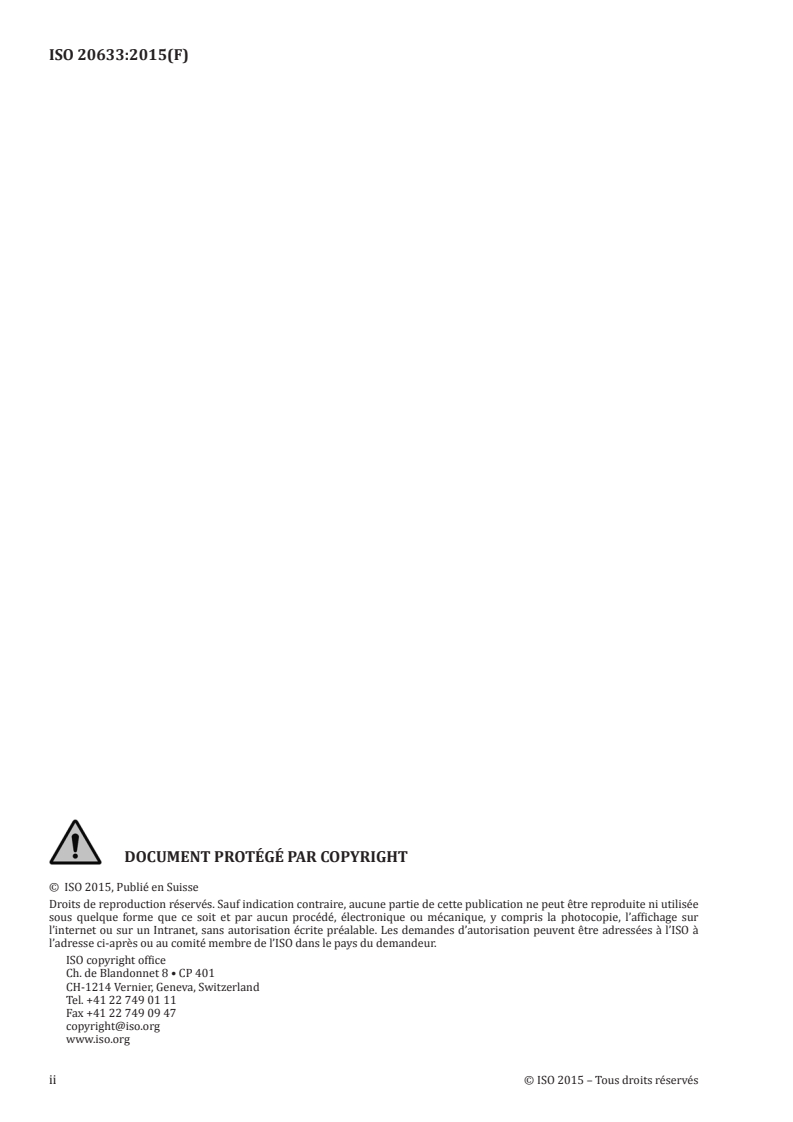

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 20633:2015(F)

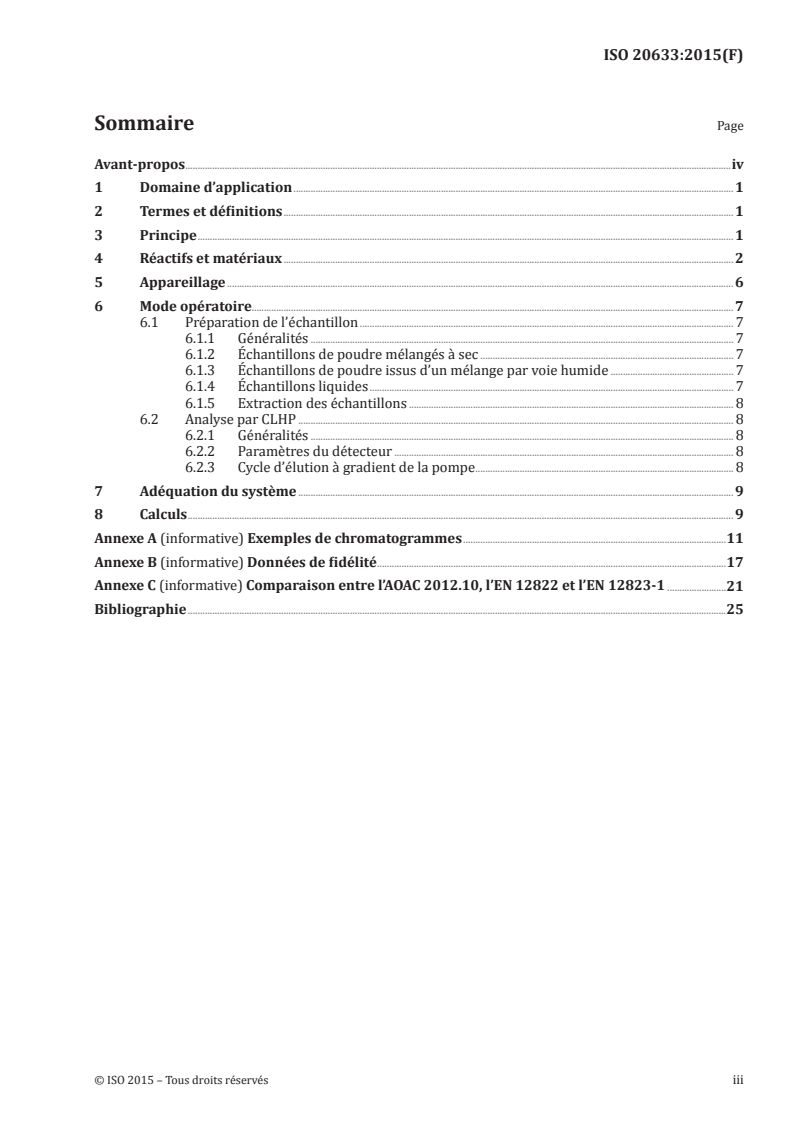

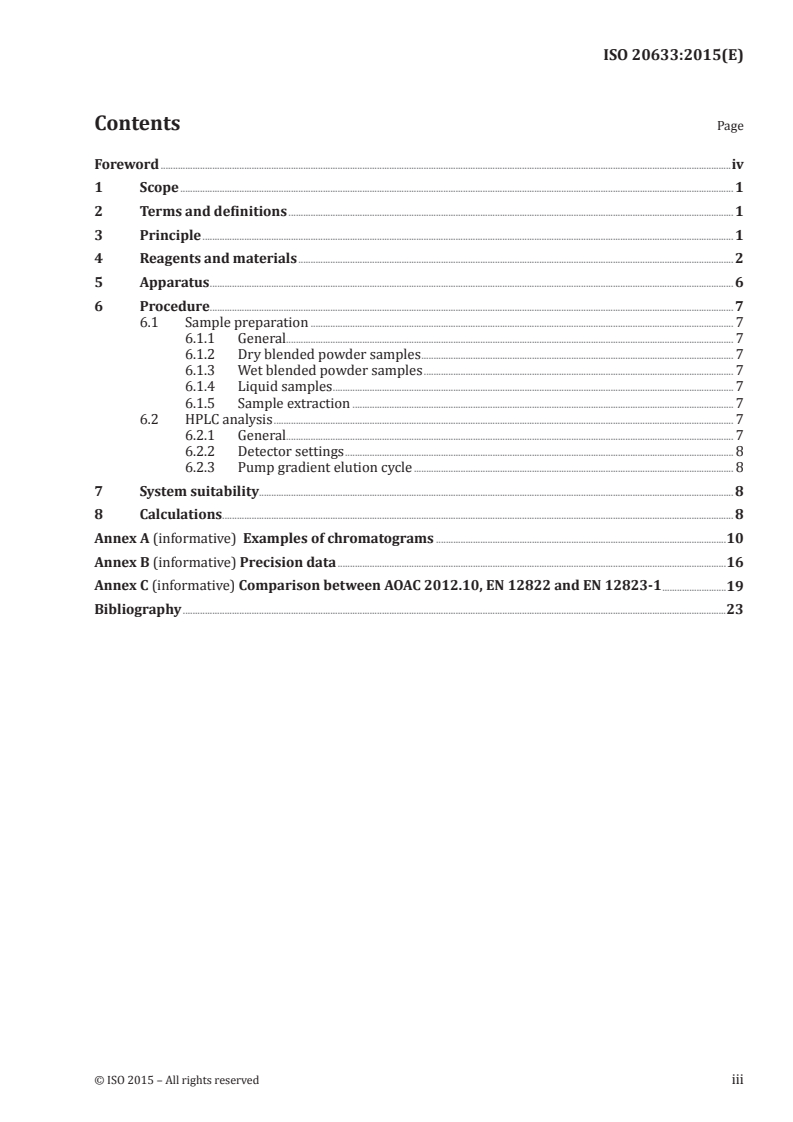

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Termes et définitions . 1
3 Principe . 1
4 Réactifs et matériaux . 2
5 Appareillage . 6
6 Mode opératoire. 7
6.1 Préparation de l’échantillon . 7
6.1.1 Généralités . 7
6.1.2 Échantillons de poudre mélangés à sec . 7
6.1.3 Échantillons de poudre issus d’un mélange par voie humide . 7
6.1.4 Échantillons liquides . 7
6.1.5 Extraction des échantillons . 8
6.2 Analyse par CLHP . 8
6.2.1 Généralités . 8
6.2.2 Paramètres du détecteur . 8
6.2.3 Cycle d’élution à gradient de la pompe . 8
7 Adéquation du système . 9
8 Calculs . 9
Annexe A (informative) Exemples de chromatogrammes .11
Annexe B (informative) Données de fidélité .17
Annexe C (informative) Comparaison entre l’AOAC 2012.10, l’EN 12822 et l’EN 12823-1 .21
Bibliographie .25
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 20633:2015(F)

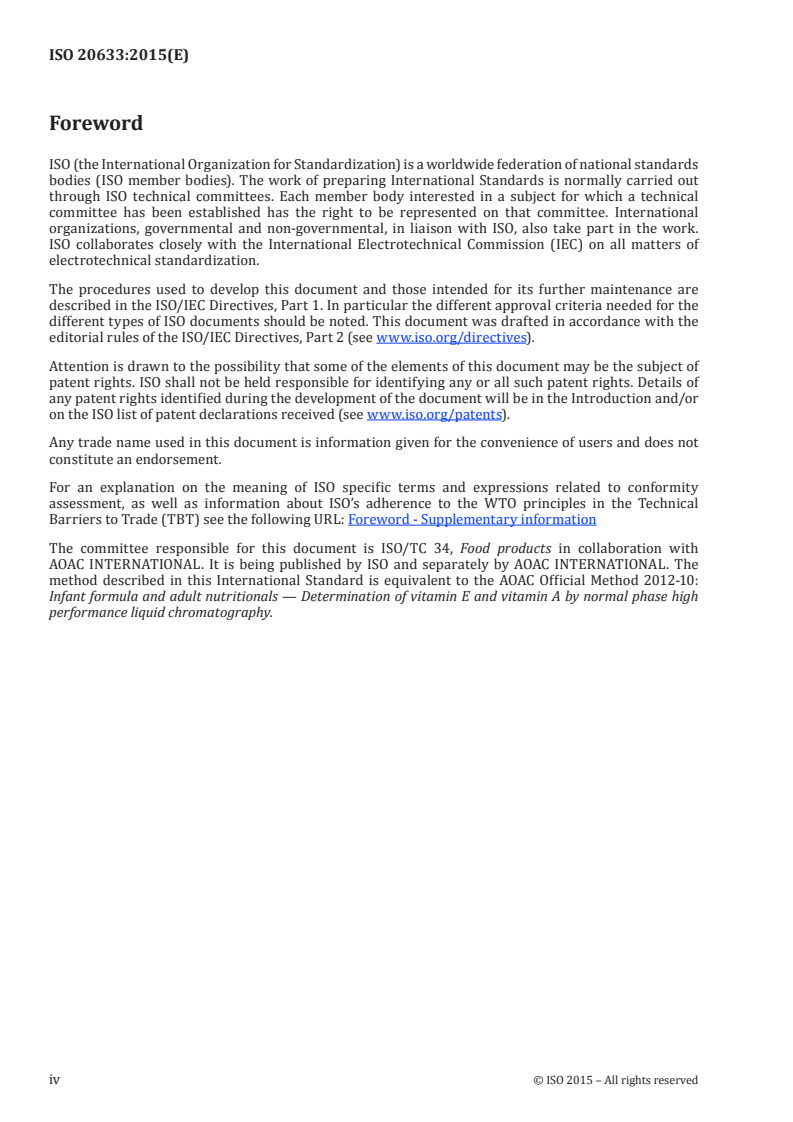

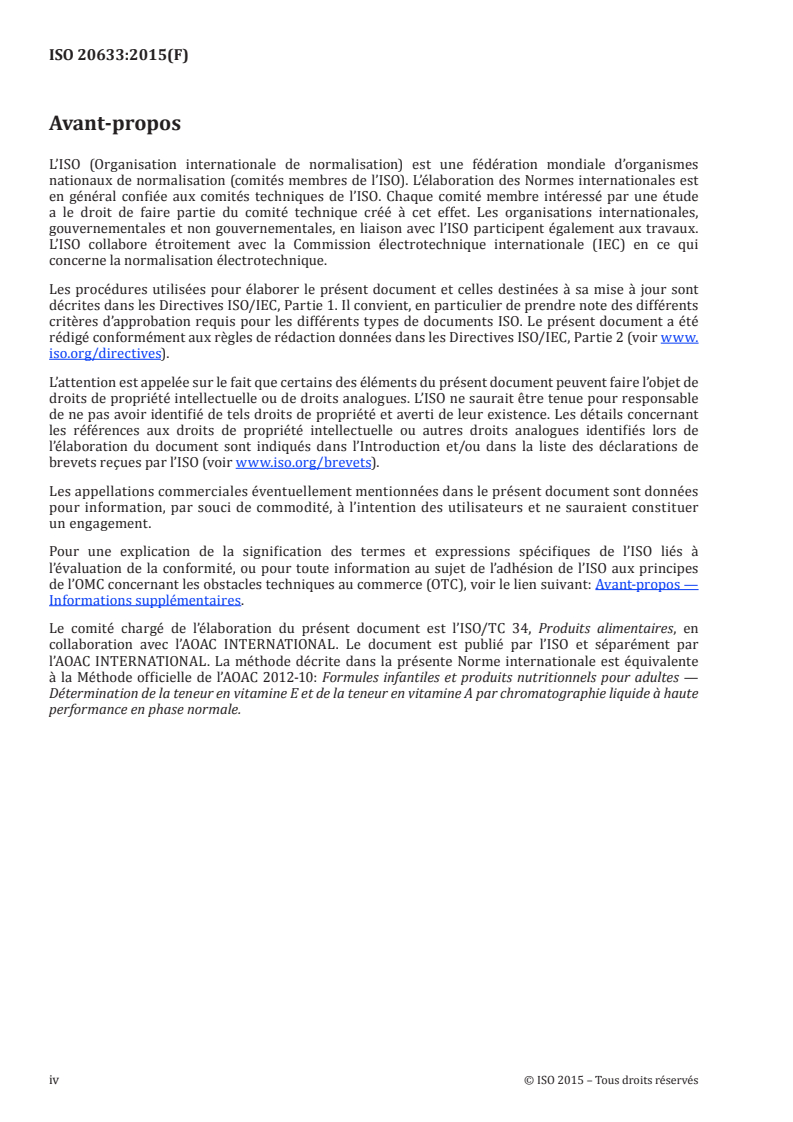

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 34, Produits alimentaires, en
collaboration avec l’AOAC INTERNATIONAL. Le document est publié par l’ISO et séparément par
l’AOAC INTERNATIONAL. La méthode décrite dans la présente Norme internationale est équivalente
à la Méthode officielle de l’AOAC 2012-10: Formules infantiles et produits nutritionnels pour adultes —
Détermination de la teneur en vitamine E et de la teneur en vitamine A par chromatographie liquide à haute
performance en phase normale.
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 20633:2015(F)
Formules infantiles et produits nutritionnels pour
adultes — Détermination de la teneur en vitamine E et de
la teneur en vitamine A par chromatographie liquide à
haute performance en phase normale
AVERTISSEMENT — L’utilisation de la présente Norme internationale peut impliquer des
matériaux, des opérations et des équipements dangereux. La présente Norme internationale
n’a pas pour but d’aborder tous les problèmes de sécurité liés à son utilisation. Avant d’utiliser
la présente Norme internationale, il incombe à l’utilisateur d’établir des pratiques appropriées
de sécurité et de protection de la santé et de déterminer l’applicabilité des restrictions
réglementaires.
1 Domaine d’application
La présente Norme internationale spécifie une méthode de dosage simultané de la vitamine E
(α-tocophérol et acétate d’α-tocophéryle) et de la vitamine A (isomères 13-cis et tout-trans du palmitate
de rétinyle et de l’acétate de rétinyle) présentes dans toutes les formes de formules infantiles et pour
adultes (poudres, liquides prêts à servir et liquides concentrés).
Le rétinol n’est pas utilisé à des fins d’enrichissement et n’est donc pas abordé dans cette méthode. Sa
quantité présente naturellement dans les produits n’est pas significative.
Les stéréoisomères de la vitamine E, α-tocophérol et acétate d’α-tocophéryle, ne sont pas différenciés
dans la présente méthode.
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
2.1
produit nutritionnel pour adultes
aliment complet sur le plan nutritionnel, spécialement formulé, consommé sous forme liquide, pouvant
constituer la seule source d’alimentation, constitué de n’importe quelle combinaison de lait, soja, riz,
lactosérum, protéine hydrolysée, amidon et acides aminés, avec et sans protéine intacte
2.2
formule infantile
substitut du lait maternel spécialement fabriqué pour satisfaire, par lui-même, les besoins nutritionnels
des nourrissons pendant les premiers mois de la vie jusqu’à l’introduction d’une alimentation
complémentaire appropriée
[SOURCE: Norme Codex 72-1981]
3 Principe
Ce mode opératoire utilise l’enzyme protéolytique papaïne pour hydrolyser le revêtement protéique
hydrophile des micelles de matière grasse dans le lait ou les formules infantiles à base de soja en solution
aqueuse. Le contenu hydrophobe des micelles est ensuite extrait quantitativement dans l’iso-octane,
en une seule extraction. L’extrait est analysé par CLHP en phase normale en utilisant une colonne
analytique avec élution en gradient. La quantification de l’α-tocophérol et l’acétate d’α-tocophéryle est
effectuée en utilisant la détection en fluorescence, avec des longueurs d’onde d’excitation et d’émission
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 20633:2015(F)

de 280 nm et de 310 nm. Le palmitate de rétinyle (cis et trans) et l’acétate de rétinyle (cis et trans) sont
quantifiés par détection dans l’UV à 325 nm.
4 Réactifs et matériaux
Au cours de l’analyse, sauf indication contraire, utiliser uniquement des réactifs de qualité analytique
reconnue et de l’eau distillée ou déminéralisée ou de l’eau de pureté équivalente.
4.1 Éther de méthyl-t-butyle, également désigné par tert-butylméthyléther, qualité CLHP.
4.2 n-Hexane, qualité CLHP.
4.3 Éthanol, qualité CLHP.
4.4 Méthanol, qualité CLHP.
4.5 Iso-octane (2,2,4-triméthylpentane), qualité CLHP.
1)
4.6 Papaïne (de Carica papaya), ≥ 3 U/mg, Sigma 76220 ou l’équivalent.
1)
4.7 Hydroquinone, Sigma H9003 ou l’équivalent.
4.8 Acide acétique glacial, qualité réactif analytique.
4.9 Acétate de sodium anhydre.
4.10 Solution diluée d’acide chlorhydrique.
Diluer 100 ml de solution d’acide chlorhydrique de fraction massique 36 % à 200 ml avec de l’eau.
4.11 Solution de papaïne, concentration massique ρ = 20 g/l.
Dissoudre 100 mg d’hydroquinone et 4 g d’acétate de sodium anhydre dans environ 80 ml d’eau dans une
fiole jaugée de 100 ml à un trait (5.11). Ajuster le pH à 5,0 avec une solution diluée d’acide chlorhydrique
(4.10). Ajouter 2 g de papaïne et compléter au volume. Préparer une solution fraîche avant utilisation.
4.12 Solution de méthanol acidifiée.
Ajouter 20 ml d’acide acétique glacial à 1 l de méthanol et mélanger. Préparer une solution fraîche le
jour de l’utilisation.
4.13 Phase mobile de CLHP A.
n-Hexane, filtré et dégazé pendant 15 min dans un bain à ultrasons.
4.14 Phase mobile de CLHP B.
Mélanger 750 ml de n-hexane avec 250 ml d’éther méthyl-t-butylique. Ajouter 3 ml de méthanol, filtrer
et dégazer pendant 15 min dans un bain à ultrasons.
1) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 20633:2015(F)

4.15 Substances étalons
4.15.1 Étalon de référence de palmitate de rétinyle, étalon de référence primaire. L’étalon doit
contenir un antioxydant. CAS 78-81-2.
4.15.2 Étalon de référence d’acétate de rétinyle, étalon de référence primaire. CAS 127-47-9.
4.15.3 Étalon de référence d’acétate d’α-tocophéryle, étalon de référence primaire. CAS 7695-91-2.
4.15.4 Étalon de référence d’α-tocophérol, étalon de référence primaire. CAS 10191-41-0.
4.16 Solutions étalons
4.16.1 Solution étalon mère de palmitate de rétinyle.
Peser, à 0,01 mg près, environ 70 mg de palmitate de rétinyle (4.15.1) dans une fiole jaugée de 50 ml
(5.11). Dissoudre et diluer au volume avec de l’iso-octane (4.5).
4.16.2 Solution étalon mère d’acétate de rétinyle.
Peser, à 0,01 mg près, environ 35 mg d’acétate de rétinyle (4.15.2) dans une fiole jaugée de 50 ml (5.11).
Dissoudre et diluer au volume avec de l’éthanol (4.3).
4.16.3 Solution étalon mère d’acétate d’α-tocophéryle.
Peser, à 0,01 mg près, environ 180 mg d’acétate d’α-tocophéryle (4.15.3) dans une fiole jaugée de 50 ml
(5.11). Dissoudre et diluer au volume avec de l’iso-octane.
4.16.4 Solution étalon mère d’α-tocophérol.
Peser, à 0,01 mg près, environ 100 mg d’α-tocophérol (4.15.4) dans une fiole jaugée de 50 ml (5.11).
Dissoudre et diluer au volume avec de l’iso-octane.
NOTE Les solutions étalons mères ci-dessus sont stables au réfrigérateur à une température comprise entre
4 °C et 8 °C pendant 7 jours.
4.16.5 Solution étalon de travail combinée 1.
Transférer à l’aide d’une pipette 4 ml de solution étalon mère de palmitate de rétinyle (4.16.1), 4 ml de
solution étalon mère d’acétate de rétinyle (4.16.2), 7 ml de solution étalon mère d’acétate d’α tocophéryle
(4.16.3) et 20 ml de solution étalon mère d’α-tocophérol (4.16.4), dans une fiole jaugée de 50 ml (5.11) et
diluer au volume avec de l’iso-octane. Préparer une solution fraîche avant utilisation.
4.16.6 Solution étalon de travail combinée 2.
Transférer à l’aide d’une pipette 8 ml de solution étalon de travail combinée 1 (4.16.5) dans une fiole jaugée
de 100 ml (5.11) et diluer au volume avec de l’iso-octane. Préparer une solution fraîche avant utilisation.
4.16.7 Solutions d’étalonnage
Dans des fioles jaugées de 50 ml séparées (5.11), transférer à l’aide d’une pipette 0,5 ml, 2 ml, 4 ml, 8 ml,
16 ml et 32 ml de solution étalon de travail combinée 2 (4.16.6) et diluer au volume avec de l’iso‑octane.
© ISO 2015 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 20633:2015(F)

Ces solutions sont utilisées pour construire une courbe d’étalonnage multipoints. Préparer ces solutions
quotidiennement avant utilisation.
NOTE Pour les essais de routine, et selon la plage de concentration des analytes dans les échantillons pour
essai, une courbe d’étalonnage à 3 ou 4 points peut être utilisée, à condition que les plages soient situées entre les
points le plus bas et le plus élevé de la courbe à 6 points indiquée ci-dessus.
4.17 Détermination de la pureté de chaque solution étalon mère
4.17.1 Pureté spectrométrique de la solution mère de palmitate de rétinyle
Prélever, à l’aide d’une pipette, 1 ml de la solution étalon mère de palmitate de rétinyle (4.16.1),
l’introduire dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer
l’absorption à 325 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol.
Répéter la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque
mesure. Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale,
SP , du palmitate de rétinyle en utilisant la Formule (1):
RP
A 50 100
SP =× ××10 (1)
RP
975 m 1
st
où
A est la mesure d’absorbance moyenne;
975 est le coefficient d’extinction du palmitate de rétinyle à 325 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.2 Pureté spectrométrique de la solution mère d’acétate de rétinyle
Prélever, à l’aide d’une pipette, 1 ml de la solution étalon mère d’acétate de rétinyle (4.16.2), l’introduire
dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer l’absorption
à 325 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol. Répéter la
mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque mesure. Calculer
la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale, SP , de l’acétate
RA
de rétinyle en utilisant la Formule (2):
A 50 100
SP =× ××10 (2)
RA
1560 m 1
st
où
A est la mesure d’absorbance moyenne;
1 560 est le coefficient d’extinction de l’acétate de rétinyle à 325 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.3 Pureté spectrométrique de la solution mère d’acétate d’α-tocophéryle
Prélever, à l’aide d’une pipette, 3 ml de la solution étalon mère d’acétate d’α-tocophéryle (4.16.3),
l’introduire dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer
l’absorption à 284 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol.
Répéter la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque
4 © ISO 2015 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 20633:2015(F)

mesure. Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale,
SP , de l’acétate d’α-tocophéryle en utilisant la Formule (3):
TA
A 50 100
SP =× ××10 (3)
TA
43,6 m 3
st
où
A est la mesure d’absorbance moyenne;
43,6 est le coefficient d’extinction de l’acétate d’α-tocophéryle à 284 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.4 Pureté spectrométrique de la solution mère d’α-tocophérol
Prélever, à l’aide d’une pipette, 3 ml de solution étalon mère d’α-tocophérol (4.16.4), les introduire dans
une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer l’absorption à
292 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol. Répéter
la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque mesure.
Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale, SP , de
T
l’α‑tocophérol en utilisant la Formule (4):
A 50 100
SP =× ××10 (4)
T
75,8 m 3
st
où
A est la mesure d’absorbance moyenne;
75,8 est le coefficient d’extinction de l’α-tocophérol à 292 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.5 Pureté chromatographique des solutions étalons mères
Préparer chaque solution étalon mère séparément de la manière suivante.
Dans quatre fioles jaugées de 100 ml séparées (5.11), transférer à l’aide d’une pipette 1 ml de chacune
des solutions étalons mères, palmitate de rétinyle (4.16.1), acétate de rétinyle (4.16.2), acétate
d’α‑tocophéryle (4.16.3) et α-tocophérol (4.16.4). Étiqueter chaque fiole avec les noms des analytes
individuels. Mélanger et diluer chaque analyte au volume avec de l’iso-octane.
Dans quatre flacons pour échantillonneur automatique de 2 ml étiquetés séparés, transférer à l’aide
d’un dispositif de pipetage automatique, 60 µl de solution de palmitate de rétinyle, 30 µl de solution
d’acétate de rétinyle, 100 µl de solution d’acétate d’α-tocophéryle et 400 µl d’α-tocophérol. Remplir le
flacon d’iso-octane jusqu’à environ 2 ml.
Mélanger brièvement au vortex et injecter dans le système de chromatographie liquide selon les
paramètres de la méthode décrits en 6.2. Analyser le palmitate de rétinyle et l’acétate de rétinyle
dans l’UV à 325 nm. Pour l’acétate d’α-tocophérol, analyser dans l’UV à 284 nm et pour l’α-tocophéryle,
analyser à 292 nm.
© ISO 2015 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 20633:2015(F)

Calculer la pureté chromatographique (CP) sous la forme d’une valeur décimale pour chaque pic d’intérêt
après intégration de tous les pics apparaissant sur chaque chromatogramme, en utilisant la Formule (5):
Surface du pic d'intérêt
CP= (5)
Surface totale des pics en exclluant le solvant
Quantifier l’étalon de référence palmitate/acétate de rétinyle par rapport au pic trans du
chromatogramme uniquement.
4.17.6 Calcul des concentrations des solutions d’étalonnage
Calculer la concentration, ρ , de chaque vitamine dans les solutions étalons de travail à partir de la
w
concentration de la solution mère, en utilisant le facteur de dilution approprié comme indiqué dans la
Formule (6) à la Formule (9) en µg/ml pour le palmitate de rétinyle (RP) et l’acétate de rétinyle (RA) et
en mg/ml pour l’α-tocophérol (T) et l’acétate d’α-tocophéryle (TA).
mV
4 8
st a
ρ =×SP CP ×× ×× ×1000 (6)
WRPRPRP
50 50 100 50
V
m 4 8
a
st
ρ =×SP CP ×× ×× ×1000 (7)
WRARARA
50 50 100 50
mV7 8
st a
ρ =×SP CP ×× ×× (8)
WTATATA
50 50 100 50
mV20 8
st a
ρ =×SP CP ×× ×× (9)
WT TT
50 50 100 50
où
V est respectivement de 0,5 ml, 2 ml, 4 ml, 8 ml, 16 ml et 32 ml pour les niveaux d’étalonnage;
a
m est la masse de l’étalon de référence en mg;
st
SP est la pureté spectrométrique UV;
CP est la pureté chromatographique sous la forme d’une valeur décimale;
1 000 est le facteur de conversion des mg/ml en µg/ml.
5 Appareillage
Verrerie et équipement de laboratoire habituels et, en particulier, les éléments suivants:
5.1 Système de CLHP, composé d’une pompe, d’un échantillonneur automatique, d’un détecteur UV
programmable fonctionnant à 325 nm pour la vitamine A et d’un détecteur fluorimétrique à une longueur
d’onde d’excitation de 280 nm et une longueur d’onde d’émission de 310 nm pour la vitamine E.
2)
5.2 Colonne de CLHP, colonne analytique en phase normale, par exemple Agilent Zorbax® NH
2
(5 µm, 150 mm x 4,6 mm) ou l’équivalent.
5.3 Bain-marie, réglé à 37 °C ± 2 °C.
2) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
6 © ISO 2015 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 20633:2015(F)

5.4 Centrifugeuse, avec adaptateurs pour tubes de centrifugation de 50 ml, pouvant tourner à 4 000 rpm.
5.5 Spectromètre UV-VIS, avec cellules en quartz de 1 cm.
5.6 Balance analytique, ayant une précision de 4 décimales.
5.7 Flacons de CLHP ambres, capacité 2 ml, avec capuchons en plastique et joints en
polytétrafluoroéthylène (PTFE).
5.8 Tubes de centrifugation jetables, capacité 50 ml.
5.9 Agitateur mécanique de laboratoire pour tubes à essai.
5.10 Bain sonicateur (bain à ultrasons).
5.11 Fioles jaugées à un trait, capacité 50 ml et 100 ml.
5.12 Appareil de filtration sous vide, avec membrane en nylon de 0,45 µm.
5.13 Bouteilles de laboratoire en verre, capacité 250 ml, 1 l et 2 l.
5.14 Dispositifs de pipetage et embouts.
6 Mode opératoire
6.1 Préparation de l’échantillon
6.1.1 Généralités
Si la matrice des échantillons de poudre n’est pas connue, supposer qu’elle est non homogène et
procéder selon 6.1.2.
6.1.2 Échantillons de poudre mélangés à sec
Pour les échantillons de poudre mélangés à sec/non homogènes, peser exactement environ 25,0 g
(m ), dans une bouteille de 250 ml (5.13). Dissoudre en utilisant de l’eau chaude (environ 40 °C
1
à 45 °C), refroidir et ajouter 200 g d’eau. Noter la masse finale (m ). Peser exactement environ 5,0 g
2
(m ) d’échantillon reconstitué dans un tube de centrifugation à bouchon à vis. Calculer la masse de
3
l’échantillon (équivalent poudre), m , en utilisant la Formule (10):
s
()mm×
13
m = (10)
s
m
2
6.1.3 Échantillons de poudre issus d’un mélange par voie humide
Pour les échantillons de poudre homogènes issus d’un mélange par voie humide, peser exactement
environ 0,525 g dans un tube de centrifugation de 50 ml avec bouchon à vis. Ajouter 5 ml d’eau chaude à
environ 40 °C et agiter pour dissoudre.
6.1.4 Échantillons liquides
Pour les échantillons prêts à servir ou les produits liquides concentrés, peser exactement environ 5,0 g
(m ) d’échantillon homogénéisé dans un tube de centrifugation de 50 ml avec bouchon à vis.
3
© ISO 2015 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 20633:2015(F)

6.1.5 Extraction des échantillons
Aux solutions pesées ci-dessus, ajouter 5 ml de solution de papaïne (4.11). Mélanger chaque échantillon
afin de le disperser, boucher et placer les tubes au bain-marie à 37 °C ± 2 °C pendant 20 min à 25 min.
Sortir les échantillons du bain-marie et refroidir. Placer au congélateur pendant environ 5 min ou
réfrigérer pendant environ 20 min. Ajouter 20 ml de méthanol acidifié (4.12) à chaque tube d’échantillon
et agiter les tubes pendant 10 min, de préférence avec un agitateur mécanique.
Pipeter avec précision 10 ml d’iso-octane dans chaque tube d’échantillon. Fermer hermétiquement pour
éviter les fuites et agiter les tubes pendant 10 min, de préférence en utilisant un agitateur mécanique.
Centrifuger pendant 10 min à 4 000 rpm pour obtenir une couche claire d’iso-octane. Transférer une
aliquote de la couche claire d’iso-octane dans des flacons ambrés pour analyse par CLHP.
6.2 Analyse par CLHP
6.2.1 Généralités
La séparation et la quantification se sont révélées satisfaisantes avec l’utilisation des conditions
expérimentales suivantes:
3)
Colonne: Agilent Zorbax® NH (5 µm, 150 mm × 4,6 mm);
2
Phase mobile A: n-hexane;
Phase mobile B: mélange de 750 ml de n-hexane, 250 ml d’éther méthyl-t-butylique et 3 ml de méthanol;
Débit: 1,5 ml/min;
Volume d’injection: 50 µl;
Four pour colonne: 40 °C ± 2 °C;
Durée d’analyse: 20 min.
Des exemples de chromatogrammes typiques sont donnés dans l’Annexe A.
6.2.2 Paramètres du détecteur
Régler le détecteur à réseau de photodiodes (PDA)/UV sur 325 nm pour le palmitate de rétinyle et
l’acétate de rétinyle. Régler le détecteur fluorimétrique sur une longueur d’onde d’excitation de 280 nm
et des longueurs d’onde d’émission de 310 nm pour l’acétate d’α-tocophéryle et l’α-tocophérol.
6.2.3 Cycle d’élution à gradient de la pompe
Le cycle d’élution à gradient de la pompe est fourni dans le Tableau 1.
3) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
8 © ISO 2015 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 20633:2015(F)

Tableau 1 — Cycle d’élution à gradient de la pompe
Temps Débit
% phase mobile A % phase mobile B
min ml/min
0 1,5 95 5
3,0 1,5 95 5
12,0 1,5 5 95
14,0 1,5 5 95
15,0 1,5 95 5
20,0 1,5 95 5
7 Adéquation du système
Lors de l’exécution de la présente méthode, il convient de vérifier la résolution entre le palmitate de
rétinyle cis et trans et entre l’acétate de rétinyle cis et trans; dans l’étalon de référence, il convient
qu’elle soit > 1,5.
8 Calculs
Identifier les isomères tout-trans et cis de l’acétate et du palmitate de rétinyle, les pics de l’α-tocophérol
et de l’acétate d’α-tocophéryle sur le chromatogramme de l’échantillon par comparaison avec le temps
de rétention des pics correspondants dans la solution étalon.
Calculer la concentration, w, de l’échantillon en µg/100 g pour le palmitate de rétinyle ou l’acétate
de rétinyle et en mg/100 g pour l’acétate d’α-tocophéryle ou l’α-tocophérol (poudre ou liquide)
conformément à la Formule (11):
()AI− 100
s
w= ××V (11)
iso
S m
s
où
A est la surface ou la hauteur du pic du palmitate/de l’acétate de rétinyle (13-cis plus tous-trans)
ou de l’α-tocophérol ou de l’acétate d’α-tocophéryle dans la solution d’échantillon pour essai;
I est l’ordonnée à l’origine de la courbe d’étalonnage pour chaque analyte;
S est la pente de la courb
...
