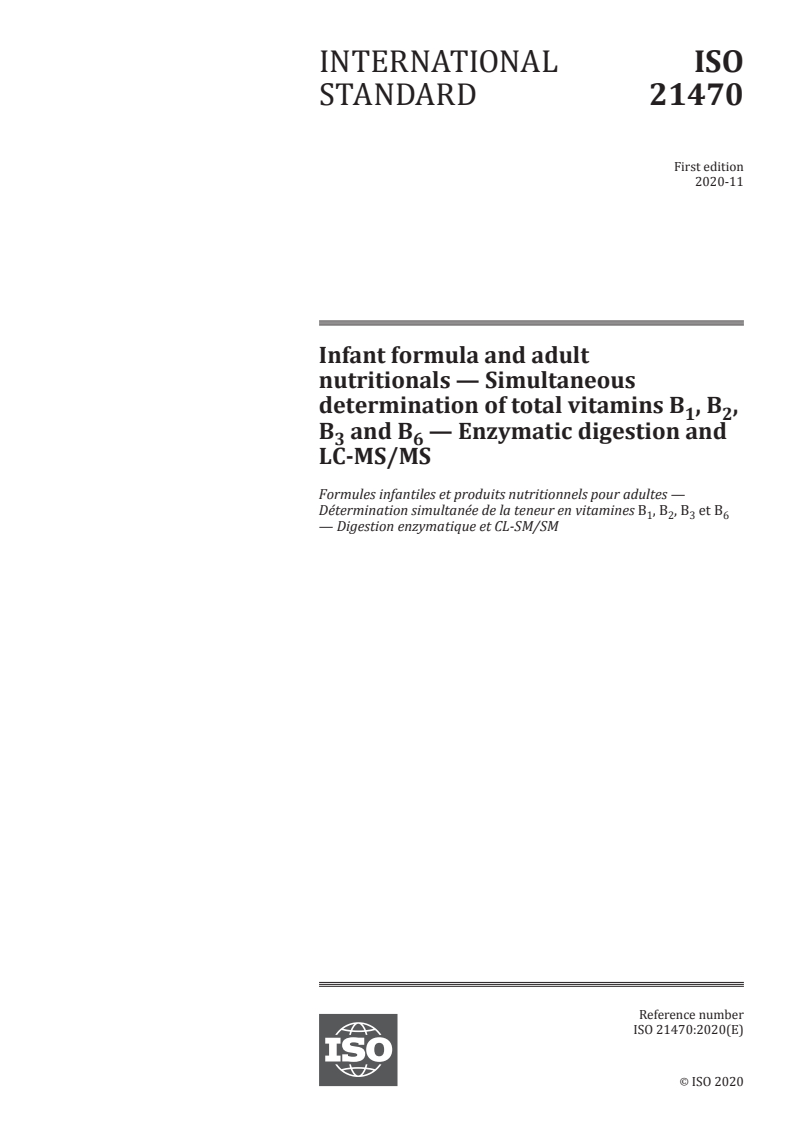

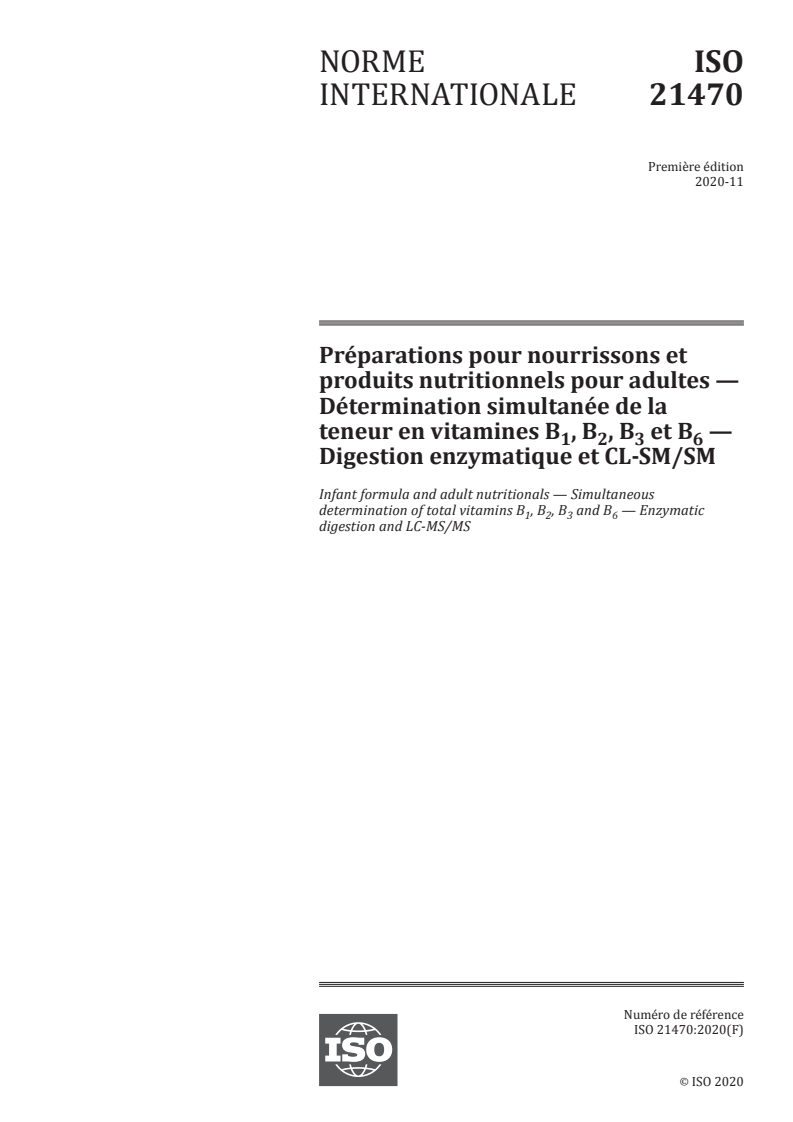

ISO 21470:2020

NORME ISO
INTERNATIONALE 21470
Première édition
2020-11
Préparations pour nourrissons et
produits nutritionnels pour adultes —
Détermination simultanée de la
teneur en vitamines B , B , B et B —
1 2 3 6
Digestion enzymatique et CL-SM/SM
Infant formula and adult nutritionals — Simultaneous
determination of total vitamins B , B , B and B — Enzymatic
1 2 3 6
digestion and LC-MS/MS
Numéro de référence
ISO 21470:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 21470:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 21470:2020(F)

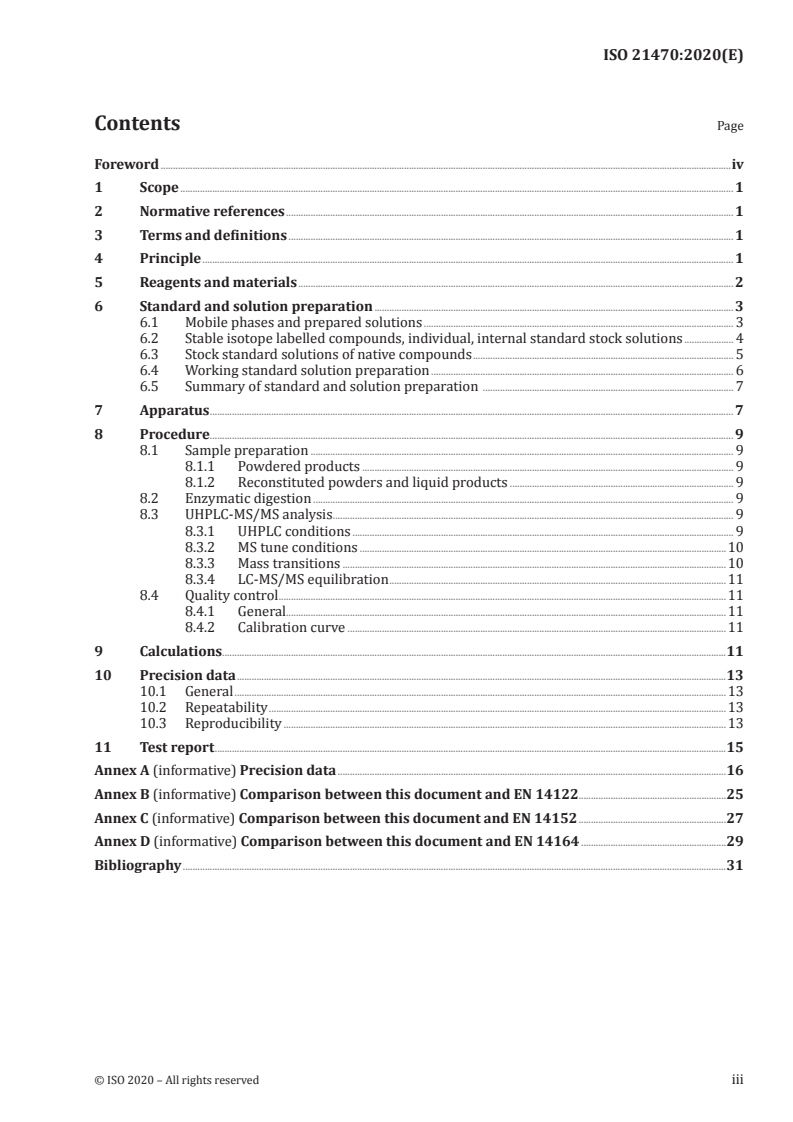

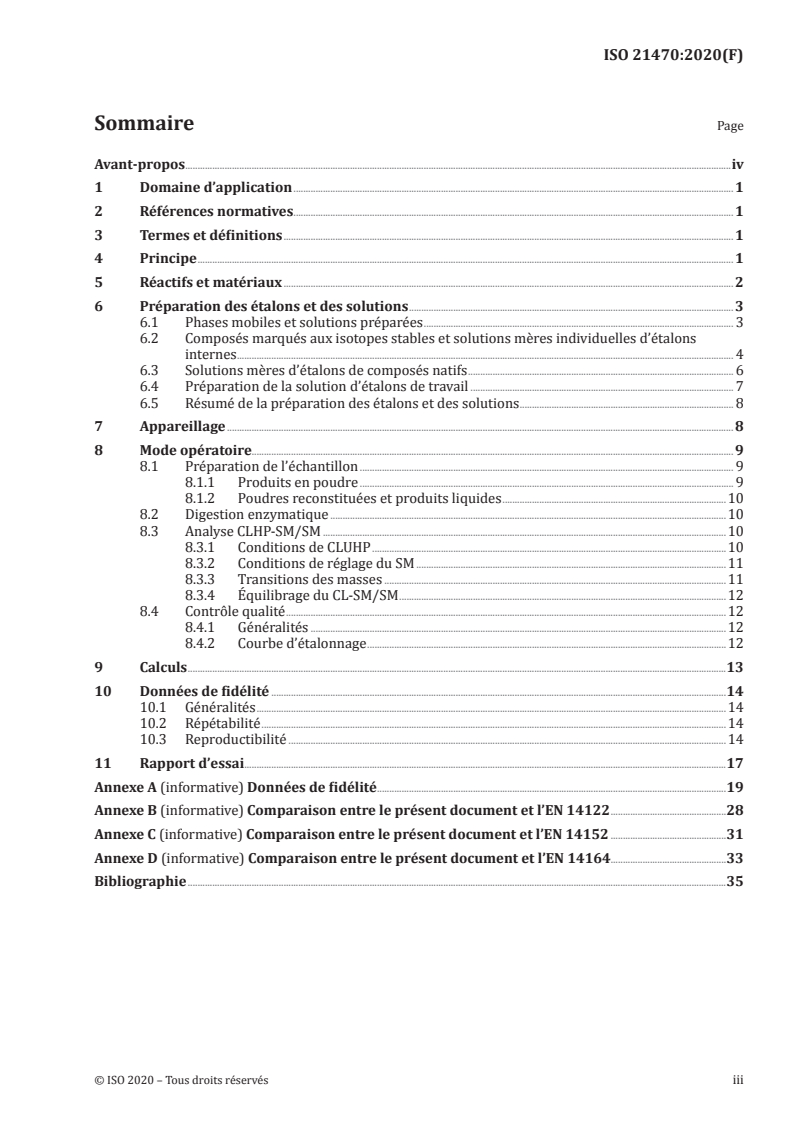

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Réactifs et matériaux . 2
6 Préparation des étalons et des solutions . 3
6.1 Phases mobiles et solutions préparées . 3
6.2 Composés marqués aux isotopes stables et solutions mères individuelles d’étalons
internes . 4
6.3 Solutions mères d’étalons de composés natifs . 6
6.4 Préparation de la solution d’étalons de travail . 7
6.5 Résumé de la préparation des étalons et des solutions . 8
7 Appareillage . 8
8 Mode opératoire. 9
8.1 Préparation de l’échantillon . 9
8.1.1 Produits en poudre . 9
8.1.2 Poudres reconstituées et produits liquides .10
8.2 Digestion enzymatique .10
8.3 Analyse CLHP-SM/SM .10
8.3.1 Conditions de CLUHP .10
8.3.2 Conditions de réglage du SM .11
8.3.3 Transitions des masses .11
8.3.4 Équilibrage du CL-SM/SM .12
8.4 Contrôle qualité .12
8.4.1 Généralités .12
8.4.2 Courbe d’étalonnage .12
9 Calculs .13
10 Données de fidélité .14
10.1 Généralités .14
10.2 Répétabilité .14
10.3 Reproductibilité .14
11 Rapport d’essai .17
Annexe A (informative) Données de fidélité .19
Annexe B (informative) Comparaison entre le présent document et l’EN 14122 .28
Annexe C (informative) Comparaison entre le présent document et l’EN 14152 .31
Annexe D (informative) Comparaison entre le présent document et l’EN 14164.33
Bibliographie .35
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 21470:2020(F)

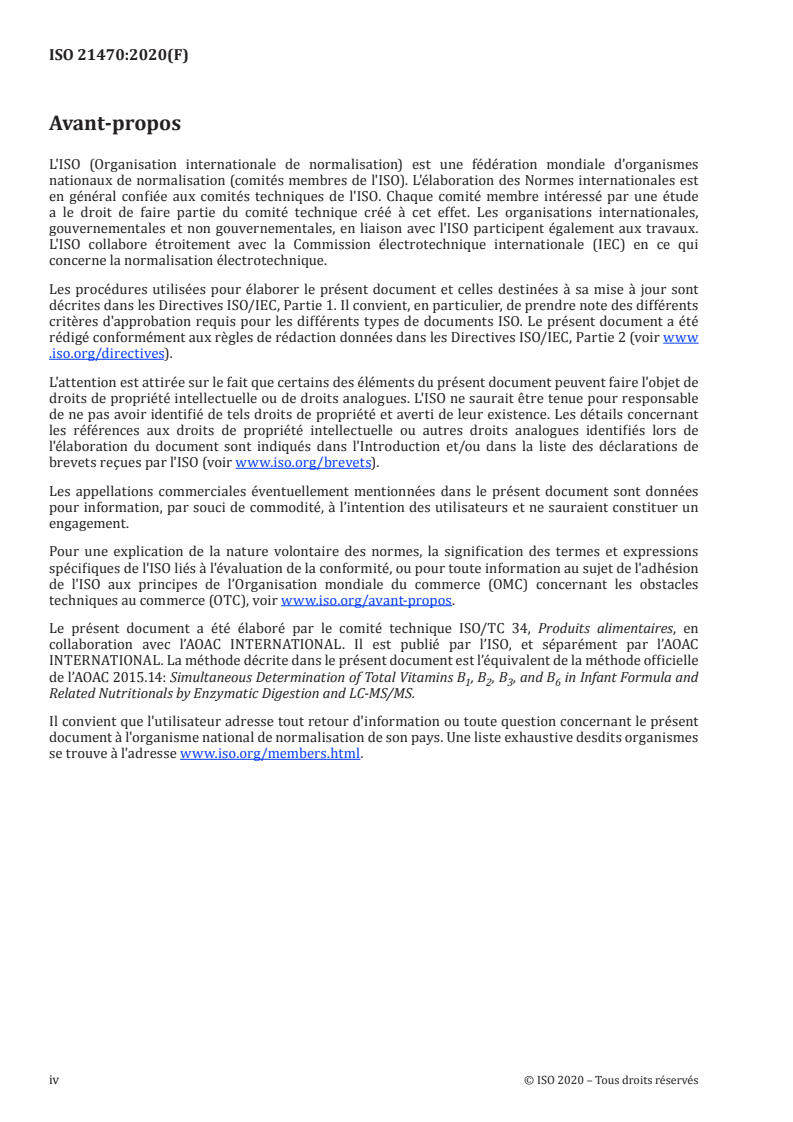

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 34, Produits alimentaires, en
collaboration avec l’AOAC INTERNATIONAL. Il est publié par l’ISO, et séparément par l’AOAC
INTERNATIONAL. La méthode décrite dans le présent document est l’équivalent de la méthode officielle
de l’AOAC 2015.14: Simultaneous Determination of Total Vitamins B , B , B , and B in Infant Formula and
1 2 3 6
Related Nutritionals by Enzymatic Digestion and LC-MS/MS.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/ members .html.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 21470:2020(F)
Préparations pour nourrissons et produits nutritionnels
pour adultes — Détermination simultanée de la teneur
en vitamines B , B , B et B — Digestion enzymatique et
1 2 3 6
CL-SM/SM
1 Domaine d’application
Le présent document spécifie une méthode de détermination quantitative simultanée de la teneur en
quatre vitamines hydrosolubles dans les préparations pour nourrissons et les produits nutritionnels
associés, notamment les formes pertinentes de vitamines B , B , B et B par digestion enzymatique
1 2 3 6
et CLUHP-SM/SM. Le présent document n’est pas destiné à être utilisé pour des produits dans lesquels
aucune vitamine n’a été ajoutée.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
produit nutritionnel pour adultes
aliment spécialement formulé, complet sur le plan nutritionnel, consommé sous forme liquide, qui peut
constituer la seule source d’alimentation, constitué de n’importe quelle combinaison de lait, soja, riz,
lactosérum, protéine hydrolysée, amidon et acides aminés, avec et sans protéine intacte
3.2
préparation pour nourrissons
substitut du lait maternel spécialement fabriqué pour satisfaire à lui seul les besoins nutritionnels
des nourrissons pendant les premiers mois de leur vie, jusqu’à l’introduction d’une alimentation
complémentaire appropriée
[SOURCE: Codex Standard 72-1981]
4 Principe
Des échantillons sont préparés par digestion enzymatique avec de la papaïne et de l’α-amylase pour
hydrolyser les protéines, les glucides complexes et la phosphatase acide en des formes de vitamines
phosphorylées libres. Des étalons internes marqués aux isotopes stables sont incorporés dans la
préparation des échantillons pour corriger la variabilité de préparation des échantillons et de réponse
de l’instrument. Une série de six solutions de travail du mélange d’étalons couvrant deux ordres de
grandeur en termes de concentration en vitamines est utilisée pour générer des courbes d'étalonnage
d’après le facteur de réponse maximale de l’analyte à son étalon interne marqué aux isotopes stables.
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 21470:2020(F)

Les échantillons préparés et les solutions d’étalons de travail sont injectés dans un chromatographe
liquide à ultra-haute pression (CLUHP) couplé à un spectromètre de masse triple quadripôle (SM/SM)
en vue d’être analysés. Le SM/SM est configuré pour suivre pour chaque analyte et étalon interne des
paires d’ions précurseur-fragment. Cette réaction constitue la base de la sélectivité de la méthode. Les
analytes sont quantifiés à l’aide de la méthode des moindres carrés en utilisant le facteur de réponse de
l’analyte à son étalon interne.
5 Réactifs et matériaux
Pendant l’analyse, sauf indication contraire, utiliser uniquement des réactifs de qualité analytique
reconnue, et de l'eau distillée ou déminéralisée ou de l'eau d'une pureté équivalente.
5.1 Niacinamide (nicotinamide) (MM = 122,12), étalon de référence primaire, par exemple étalon
1)
de référence USP, référence 1462006 . Respecter les instructions de conservation et de manipulation
données par le fabricant.
5.2 Niacine (acide nicotinique) (MM = 123,11), étalon de référence primaire, par exemple étalon
1)
de référence USP, référence 1461003 . Respecter les instructions de conservation et de manipulation
données par le fabricant.
5.3 Chlorhydrate de pyridoxine (MM = 205,64), étalon de référence primaire, par exemple étalon
1)
de référence USP, référence 1587001 . Respecter les instructions de conservation et de manipulation
données par le fabricant.
5.4 Riboflavine (MM = 376,36), étalon de référence primaire, par exemple étalon de référence USP,
1)
référence 1603006 . Respecter les instructions de conservation et de manipulation données par le
fabricant.
5.5 Chlorhydrate de thiamine (MM = 337,27), étalon de référence primaire, par exemple étalon
1)
de référence USP, référence 1656002 . Respecter les instructions de conservation et de manipulation
données par le fabricant. Mesurer la teneur en humidité de la poudre avant emploi ou utiliser la valeur
d’humidité indiquée dans le certificat d’analyse du fournisseur.
1)
5.6 Dichlorhydrate de pyridoxamine, Fluka Analytical Standard, référence P9380 .
1)
5.7 Chlorhydrate de pyridoxal, Sigma, référence P9130 .
2 1)
5.8 H -niacinamide, CDN Isotopes, référence D-3457 .
4
2 1)
5.9 H -acide nicotinique, CDN Isotopes, référence D-4368 .
4
13 13
5.10 C -pyridoxine: pyridoxine: HCl (4,5-bis(hydroxyméthyl)- C ), Cambridge Isotope
4 4
1)
Laboratory, référence CLM-7563 .
2 1)
5.11 H -pyridoxal, IsoSciences, référence 7098 .
3
2 1)
5.12 H -pyridoxamine, IsoSciences, référence 7099 .
3
13 1)
5.13 C -chlorure de thiamine, IsoSciences, référence 9209 .
4
1) Exemple de produit approprié disponible sur le marché. Cette information est donnée à l'intention des
utilisateurs du présent document et ne signifie nullement que l'ISO approuve ou recommande l'emploi exclusif du
produit ainsi désigné. Des produits équivalents peuvent être utilisés s'il est démontré qu'ils aboutissent aux mêmes
résultats.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 21470:2020(F)

13 15 1)
5.14 C , N-riboflavine, IsoSciences, référence 7072 .
4 2
1)
5.15 Phosphatase acide, type II de pomme de terre, 0,5 U/mg à 3,0 U/mg, Sigma, référence P3752 .
1)
5.16 Papaïne de Carica papaya, ≥ 3 U/mg, Sigma, référence 76220 .
1)
5.17 α-amylase d’Aspergillus oryzae, 150 U/mg, Sigma, référence A9857 .
5.18 Acide chlorhydrique concentré (concentration c = 12 mol/l), qualité ACS, ou équivalent.
5.19 Formiate d’ammonium, pour la spectrométrie de masse (pureté ≥ 99,0 %), Fluka 70221 ou
1)
équivalent .
1)
5.20 Acide acétique glacial, Sigma, qualité réactif ACS, ou équivalent .
1)
5.21 Acide formique, Sigma, qualité réactif ACS, ou équivalent .
5.22 Eau de laboratoire, 18,0 MΩ, < 10 µg/kg COT, ou équivalente.
1)
5.23 Méthanol, Fisher, qualité LC-MS/MS Optima, ou EMD, qualité Omni-Solve LC-MS .
5.24 Acide éthylènediaminetétracétique, sel disodique dihydraté (EDTA), qualité ACS (99 % à
101 %), ou équivalent.
5.25 Phosphate de potassium dibasique, qualité ACS (pureté > 98 %), ou équivalent.
5.26 Acide métaphosphorique, qualité ACS (33,5 % à 36,5 %), ou équivalent.
5.27 Solutions tampons pour l’étalonnage du pH-mètre, pH = 4,0, 7,0 et 10,0.
5.28 Acide phosphorique, 85 g/100 g, qualité ACS, ou équivalent.
5.29 Hydroxyde de potassium, 40 g/100 g, qualité ACS, ou équivalent.
6 Préparation des étalons et des solutions
6.1 Phases mobiles et solutions préparées
6.1.1 Phase mobile A, concentration c = 0,020 mol/l de formiate d’ammonium dans l’eau.
À l’aide d’une éprouvette graduée, transférer 500 ml d’eau de laboratoire dans un réservoir de phase
mobile. Ajouter 0,631 g de formiate d’ammonium (5.19) et bien mélanger. La durée de conservation est
de trois jours.
6.1.2 Phase mobile B, méthanol.
6.1.3 Solution de HCl, c = 0,12 mol/l.
Ajouter environ 300 ml d’eau dans une éprouvette graduée de 500 ml. Ajouter 5,0 ml ± 0,1 ml de solution
de HCl concentrée (5.18) et remuer. Compléter à 500 ml avec de l’eau de laboratoire et bien mélanger.
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 21470:2020(F)

6.1.4 Solution d’acide acétique, 1,0 ml/100 ml.
Ajouter environ 30 ml d’eau dans une éprouvette graduée de 500 ml. Ajouter 5,0 ml ± 0,1 ml d’acide
acétique glacial (5.20) et remuer. Compléter à 500 ml avec de l’eau de laboratoire et bien mélanger.
6.1.5 Liquide doux de rinçage de l’aiguille, 10 ml/100 ml de méthanol dans l’eau, d’une durée de
conservation de trois mois. Il est également possible d’utiliser le liquide doux de rinçage de l’aiguille
recommandé par le fournisseur.
6.1.6 Liquide fort de rinçage de l’aiguille, méthanol ou tel que recommandé par le fournisseur.
6.1.7 Solution de formiate d’ammonium, c = 0,050 mol/l.
À l’aide d’une éprouvette graduée, transférer 1 400 ml d’eau de laboratoire dans un réservoir approprié.
Ajouter 4,41 g de formiate d’ammonium (5.19) et bien mélanger. Un volume de 400 ml convient pour
6 solutions d’étalons de travail et 32 échantillons. Adapter si nécessaire. La durée de conservation est
de trois jours.
6.1.8 Solution du mélange d’enzymes
À l’aide d’une éprouvette graduée, transférer 200 ml de solution tampon formiate d’ammonium (6.1.7)
dans un réservoir approprié. Ajouter 200 mg ± 10 mg de phosphatase acide (5.15), 80 mg ± 5 mg
d’α-amylase (5.17) et 400 mg ± 10 mg de papaïne (5.16). Mélanger pendant 10 min avec une plaque
d’agitation magnétique et un barreau aimanté. Contrôler le pH et ajuster à 4,25 ± 0,25 avec de l’acide
formique (5.21, environ 100 μl). Un volume de 200 ml convient pour 6 solutions d’étalons de travail et
32 échantillons. Adapter si nécessaire. À préparer chaque jour.
6.2 Composés marqués aux isotopes stables et solutions mères individuelles d’étalons
internes
6.2.1 La durée de conservation des solutions mères d’étalons internes est de six mois. Toutefois, les
lignes directrices suivantes peuvent être utilisées pour résoudre les problèmes liés aux normes internes
et, lorsqu’elles sont documentées dans le cadre des contrôles de routine d’aptitude du système, pour
prolonger indéfiniment les dates limites d'utilisation.
Conformément aux lignes directrices de validation de la méthode bioanalytique de l’USFDA, qui
indiquent que le point le plus bas de la gamme d’étalonnage doit correspondre à cinq fois la réponse
[9]
de l’analyte du blanc , le canal de l’analyte d’intérêt non marqué doit être contrôlé pour s’assurer que
l'étalon interne marqué aux isotopes stables ne contribue pas à plus de 20 % de l’aire de l’étalon de
plus bas niveau. Il convient qu’aucune réponse ne soit générée dans les autres canaux surveillés dans
le cadre de la méthode. Dans le cas contraire, cela traduit une contamination, auquel cas il convient de
préparer une nouvelle solution ou de commander un nouveau lot de matériau.
Il convient que l’aire de l'étalon interne représente au moins trois fois l’aire de l’analyte de plus bas
niveau dans la gamme d’étalonnage et dans l'échantillon contrôle qualité de plus bas niveau.
2
6.2.2 Solution mère de H -niacinamide, concentration massique ρ ≈ 560 µg/ml.
4
Peser 14,0 mg ± 0,1 mg dans un récipient de pesée taré. Transférer quantitativement dans une fiole
jaugée de 25 ml contenant de l’eau de laboratoire et compléter jusqu’au trait avec de l’eau de laboratoire.
Bien mélanger et transférer dans un flacon ambré de 50 ml et conserver au réfrigérateur (entre 2 °C et
8 °C). Pour connaître la durée de conservation, voir 6.2.1.
2
6.2.3 Solution mère de H -acide nicotinique, ρ ≈ 500 µg/ml.
4
Peser 12,5 mg ± 0,1 mg dans un récipient de pesée taré. Transférer quantitativement dans une fiole
jaugée de 25 ml contenant de l’eau de laboratoire et compléter jusqu’au trait avec de l’eau de laboratoire.
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 21470:2020(F)

Bien mélanger et transférer dans un flacon ambré de 50 ml et conserver au réfrigérateur (entre 2 °C et
8 °C). Pour connaître la durée de conservation, voir 6.2.1.
13
6.2.4 Solution mère de C -pyridoxine, ρ ≈ 70 µg/ml.
4
Peser 7,0 mg ± 0,1 mg dans un récipient de pesée taré. Transférer quantitativement dans une fiole jaugée
de 100 ml contenant de l’eau de laboratoire et compléter jusqu’au trait avec de l’eau de laboratoire. Bien
mélanger et transférer dans un flacon ambré de 100 ml et conserver au réfrigérateur (entre 2 °C et
8 °C). Pour connaître la durée de conservation, voir 6.2.1.
2
6.2.5 Solution mère de H -pyridoxal, ρ ≈ 40 µg/ml.
3
Peser 4,0 mg ± 0,1 mg dans un récipient de pesée taré. Transférer quantitativement dans une fiole jaugée
de 100 ml contenant de l’eau de laboratoire et compléter jusqu’au trait avec de l’eau de laboratoire. Bien
mélanger et transférer dans un flacon ambré de 100 ml et conserver au réfrigérateur (entre 2 °C et
8 °C). Pour connaître la durée de conservation, voir 6.2.1.
2
6.2.6 Solution mère de H -pyridoxamine, ρ ≈ 40 µg/ml.
3
Peser 4,0 mg ± 0,1 mg dans un récipient de pesée taré. Transférer quantitativement dans une fiole jaugée
de 100 ml contenant de l’eau de laboratoire et compléter jusqu’au trait avec de l’eau de laboratoire. Bien
mélanger et transférer dans un flacon ambré de 100 ml et conserver au réfrigérateur (entre 2 °C et
8 °C). Pour connaître la durée de conservation, voir 6.2.1.
13
6.2.7 Solution mère de C -chlorure de thiamine, ρ ≈ 100 µg/ml.
4
13
Peser 5,0 mg ± 0,1 mg de C -thiamine dans un récipient de pesée taré. Transférer quantitativement
4
dans une fiole jaugée de 50 ml contenant une solution de HCl (6.1.2) et compléter jusqu’au trait avec la
solution de HCl (6.1.2). Bien mélanger et transférer dans un flacon ambré de 100 ml et conserver au
réfrigérateur (entre 2 °C et 8 °C). Pour connaître la durée de conservation, voir 6.2.1.
13 15
6.2.8 Solution mère de C , N-riboflavine, ρ ≈ 73 µg/ml.
4 2
13 15
Peser 7,3 mg ± 0,1 mg de C , N -riboflavine dans un récipient de pesée taré. Transférer
4 2
quantitativement dans une fiole jaugée de 100 ml contenant une solution d’acide acétique (6.1.3) et
compléter jusqu’au trait avec la solution d’acide acétique (6.1.3). Bien mélanger et transférer dans un
flacon ambré de 100 ml et conserver au réfrigérateur (entre 2 °C et 8 °C). Pour connaître la durée de
conservation, voir 6.2.1.
6.2.9 Solution mère d’étalons internes (ISSM)
2
Mélanger 2 500 μl de solution de formiate d’ammonium (6.1.7) avec 250 μl de solution mère de H -
4
2
niacinamide (6.2.2), 250 μl de solution mère de H -acide nicotinique (6.2.3), 250 μl de solution mère de
4
13 2 2
C -pyridoxine (6.2.4), 200 μl de solution mère de H -pyridoxal (6.2.5), 50 μl de solution mère de H -
4 3 3
13
pyridoxamine (6.2.6), 250 μl de solution mère de C -thiamine (6.2.7) et 250 μl de solution mère de
4
13 15
C , N -riboflavine (6.2.8). Un volume suffisant d’ISSM convient pour 6 solutions d’étalons de travail
4 2
et 32 échantillons. Adapter si nécessaire. À préparer chaque jour.
6.2.10 Solution tampon phosphate, pH = 5,0 (0,010 mol/l de phosphate de potassium dibasique,
1 g/100 g d’EDTA, 2 g/100 g d’acide métaphosphorique).
Peser 20,0 g ± 0,2 g d’EDTA dans un récipient de pesée taré, transférer quantitativement dans un bécher
de 2 000 ml contenant environ 1 800 ml d’eau de laboratoire et ajouter un barreau aimanté.
Peser 34,8 g ± 0,1 g de phosphate de potassium dibasique dans un récipient de pesée taré et transférer
quantitativement dans le bécher de 2 000 ml contenant déjà environ 1 800 ml d’eau de laboratoire
et d’EDTA. Mélanger en agitant sur une plaque d'agitation magnétique jusqu’à ce que l’EDTA et le
phosphate de potassium dibasique soient complètement dissous.
© ISO 2020 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 21470:2020(F)

Peser 40,0 g ± 0,2 g d’acide métaphosphorique dans un récipient de pesée taré et transférer
quantitativement dans le bécher de 2 000 ml contenant environ 1 800 ml d’eau de laboratoire, d’EDTA
et de phosphate de potassium dibasique. Mélanger en agitant sur une plaque d'agitation magnétique
jusqu’à ce que l’acide métaphosphorique soit complètement dissous.
Ajuster le pH de la solution à pH = 5,00 ± 0,02 en utilisant 40 g/100 g d’hydroxyde de potassium ou
85 g/100 g d’acide phosphorique. Transférer quantitativement la solution dans une fiole jaugée de
2 000 ml et diluer au volume avec de l’eau de laboratoire. Durée de conservation: 48 h.
6.3 Solutions mères d’étalons de composés natifs
6.3.1 Solution mère d’étalons de vitamines (VSSM)
Peser exactement les quantités indiquées pour les étalons suivants en utilisant des entonnoirs de pesée
séparés ou d’autres récipients de pesée appropriés et transférer quantitativement dans une fiole jaugée
de 100 ml en utilisant le tampon phosphate (pH = 5).
a) Niacinamide (5.1): 70,5 mg ± 0,5 mg.
b) Chlorhydrate de thiamine (5.5): 10,5 mg ± 0,2 mg.
Déterminer la teneur en humidité de l’étalon de référence chlorhydrate de thiamine (5.5) comme
indiqué sur le conditionnement juste avant de peser, ou utiliser la teneur en humidité notée dans le
certificat d’analyse du fournisseur. Le pourcentage d’humidité déterminé pour l’étalon de référence
sert à calculer la concentration en thiamine de la VSSM.
c) Riboflavine (5.4): 7,0 mg ± 0,2 mg.
d) Chlorhydrate de pyridoxine (5.3): 10,8 mg ± 0,2 mg.
Compléter au volume avec la solution tampon phosphate (pH = 5). Chauffer et agiter lentement jusqu’à ce
que les étalons soient complètement dissous (la riboflavine se dissout plus lentement) et que la solution
soit claire. Ne pas chauffer la solution pendant plus de 40 min et ne pas dépasser 90 °C. Conserver au
réfrigérateur (entre 2 °C et 8 °C). Durée de conservation: trois mois.
6.3.2 Solution mère d’acide nicotinique, ρ = 550 mg/ml.
Peser exactement 13,7 mg ± 0,1 mg d'étalon primaire de référence niacine (5.2). Transférer
quantitativement l’acide nicotinique dans une fiole jaugée de 25 ml. Ajouter de l’eau de laboratoire
jusqu’à atteindre un volume total d’environ 20 ml et remuer jusqu’à dissolution complète. Compléter au
volume avec de l’eau de laboratoire. Bien mélanger. Durée de conservation: trois mois.
6.3.3 Solution mère de pyridoxal, ρ = 140 mg/ml.
Peser exactement 17,0 mg ± 0,5 mg d'étalon dichlorhydrate de pyridoxal (5.7). Transférer
quantitativement dans une fiole jaugée de 100 ml. Ajouter de l’eau de laboratoire jusqu’à atteindre un
volume total d’environ 70 ml et remuer jusqu’à dissolution complète. Compléter au volume avec de l’eau
de laboratoire. Bien mélanger. Durée de conservation: trois mois.
6.3.4 Solution mère de pyridoxamine, ρ = 160 mg/ml.
Peser exactement 23,0 mg ± 0,5 mg d'étalon chlorhydrate de pyridoxamine (5.6). Transfér
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 21470
ISO/TC 34 Secretariat: AFNOR
Voting begins on: Voting terminates on:
2019-12-25 2020-03-18
Infant formula and adult nutritionals — Simultaneous
determination of total vitamins B1, B2, B3 and B6 —
Enzymatic digestion and LC-MS/MS
Formules infantiles et produits nutritionnels pour adultes — Détermination simultanée de la teneur en
vitamines B1, B2, B3 et B6 - Digestion enzymatique et CL-SM/SM
ICS: 67.050
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
This document is circulated as received from the committee secretariat.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 21470:2019(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2019

---------------------- Page: 1 ----------------------
ISO/DIS 21470:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 21470:2019(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Reagents and materials . 2
6 Standard and solution preparation . 4
7 Apparatus . 8
8 Procedure. 9
8.1 Sample preparation . 9
8.1.1 Powdered products. . 9
8.1.2 Reconstituted powders and liquid products. . 9
8.2 Enzymatic digestion . 9
8.3 UPLC-MS/MS analysis .10
8.3.1 UPLC conditions .10
8.3.2 MS tune conditions .10
8.3.3 Mass transitions .10
8.3.4 LC-MS/MS equilibration .11
8.4 Quality control .11
8.4.1 General.11
8.4.2 Calibration curve .11
9 Calculations.11
10 Precision data .13
10.1 General .13
10.2 Repeatability .13
10.3 Reproducibility .13
11 Test report .15
Annex A (informative) Precision data .16
Bibliography .24
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/DIS 21470:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 34, Food products in collaboration with
AOAC INTERNATIONAL. It is being published by ISO and separately by AOAC INTERNATIONAL. The
method described in this document is equivalent to the AOAC Official Method 2015.14: Simultaneous
Determination of Total Vitamins B , B , B , and B in Infant Formula and Related Nutritionals by Enzymatic
1 2 3 6
Digestion and LC-MS/MS.
Any feedback or questions on this document should be directed to the user's national standards body. A
complete listing of these bodies can be found at www .iso/ org/ members .html.
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 21470:2019(E)
Infant formula and adult nutritionals — Simultaneous
determination of total vitamins B1, B2, B3 and B6 —
Enzymatic digestion and LC-MS/MS
1 Scope
This document specifies a method for the simultaneous quantitative determination of four water-
soluble vitamins in infant formula and related nutritional products, including relevant forms of vitamins
B , B , B and B by enzymatic digestion and UHPLC-MS/MS.
1 2 3 6
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
adult nutritional
nutritionally complete, specially formulated food, consumed in liquid form, which may constitute the
sole source of nourishment, made from any combination of milk, soy, rice, whey, hydrolysed protein,
starch and amino acids, with and without intact protein
3.2
infant formula
breast-milk substitute specially manufactured to satisfy, by itself, the nutritional requirements of
infants during the first months of life up to the introduction of appropriate complementary feeding
[SOURCE: Codex Standard 72-1981]
4 Principle
Samples are prepared by enzymatic digestion with papain and α-amylase to hydrolyze protein and
complex carbohydrate and acid phosphatase to free phosphorylated vitamin forms. Stable-isotope
labelled internal standards are incorporated into the sample preparation to correct for variability in
both the sample preparation and instrument response. A series of six mixed working standard solutions
spanning two orders of magnitude in vitamin concentration are used to generate calibration curves
based on the peak response ratio of the analyte to its stable-isotope labelled internal standard.
Prepared samples and working standard solutions are injected onto ultra-high pressure liquid
chromatograph (UPLC) interfaced to a triple-quadrupole mass spectrometer (MS/MS) for analysis. The
MS/MS is configured to monitor parent-daughter (precursor-fragment) ion pairs for each analyte and
internal standard. This reaction forms the basis for method selectivity. Analytes are quantified by least
squares regression using the response ratio of the analyte to its internal standard.
© ISO 2019 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/DIS 21470:2019(E)

5 Reagents and materials
During the analysis, unless otherwise stated, use only reagents of recognized analytical grade and
distilled or demineralized water or water of equivalent purity.
5.1 Nicotinamide, primary reference standard, for example USP Reference Standard, Catalog #
1)
1462006 .
Store as indicated on label.
5.2 Niacin (nicotinic acid), primary reference standard, for example USP Reference Standard,
1
Catalog # 1461003 .
Stored as indicated on label.
5.3 Pyridoxine hydrochloride, primary reference standard, for example USP Reference Standard,
1
Catalog # 1587001 .
Store in desiccator protected from white light. Dry according to manufacturer’s instructions prior to use.
5.4 Riboflavin, primary reference standard, for example USP Reference Standard,
1
Catalog # 1603006 .
Store in desiccator protected from white light. Dry according to manufacturer’s instructions prior to use.
5.5 Thiamine hydrochloride, primary reference standard, for example USP Reference Standard,
1
Catalog # 1656002 .
Store in desiccator protected from white light. Measure the moisture content of the powder prior to use.
5.6 Pyridoxamine dihydrochloride
1
Fluka Analytical Standard, catalog# P9380.
5.7 Pyridoxal hydrochloride
1
Sigma, catalog# P9130.
2
5.8 H -Nicotinamide
4
1
CDN Isotopes, Catalog # D-3457 .
2
5.9 H -Nicotinic acid
4
1
CDN Isotopes; Catalog # D-4368 .
13 13
5.10 C -Pyridoxine: pyridoxine:HCl (4,5-bis(h ydroxymethyl)- C )
4 4
1
Cambridge Isotope Laboratory;Catalog # CLM-7563 .
2
5.11 H -Pyridoxal.
3
1
IsoSciences; Catalog # 7098 .
1) This is an example of a suitable product available commercially. This information is given for the convenience of
users of this document and does not constitute an endorsement by ISO of the product named. Equivalent products
may be used if they can be shown to lead to the same results.
2 © ISO 2019 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/DIS 21470:2019(E)

2
5.12 H -Pyridoxamine.
3
1
IsoSciences; Catalog # 7099 .
13
5.13 C -Thiamine chloride.
4
1
IsoSciences; Catalog # 9209 .
13 15
5.14 C , N-Riboflavin.
4 2
1
IsoSciences, Catalog# 7072 .
5.15 Acid phosphatase, type II from potato, 0,5 U/mg to 3,0 U/mg.
1
Sigma, catalog# P3752 .
5.16 Papain from Carica papaya, ≥ 3 U/mg.
1
Sigma, catalog# 76220 .
5.17 α–amylase from aspergillus oryzae, 150 U/mg.
1
Sigma, catalog# A9857 .
5.18 Hydrochloric acid concentrated (substance concentration c = 12 mol/l).
ACS grade, or equivalent.
5.19 Ammonium formate, for mass spectrometry (purity ≥ 99,0%).
1
Fluka 70221 or equivalent .
5.20 Glacial acetic acid.
1
Sigma ACS Reagent Grade, or equivalent .
5.21 Formic acid.
1
Sigma ACS Reagent Grade, or equivalent .
5.22 Laboratory water.
18,0 MΩ, < 10 ppb TOC, or equivalent.
5.23 Methanol.
1
Fisher LC-MS/MS Optima grade or EMD Omni-Solve LC-MS grade .
5.24 Ethylenediaminetetracetic acid, disodium salt dihydrate (EDTA).
ACS grade (99 % to 101 %), or equivalent.
5.25 Potassium phosphate dibasic.
ACS grade (purity > 98 %), or equivalent.
© ISO 2019 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO/DIS 21470:2019(E)

5.26 meta-Phosphoric acid.
ACS grade (33,5 % to 36,5 %), or equivalent.
5.27 Buffer solutions for pH meter calibration, pH = 4,0, 7,0, and 10,0.
5.28 Phosphoric acid, 85 %.
ACS grade, or equivalent.
5.29 Potassium hydroxide, 40 %.
ACS grade, or equivalent.
6 Standard and solution preparation
6.1 Mobile phase A, substance concentration c = 0,020 mol/l ammonium formate in water.
Using a graduated cylinder, transfer 500 ml laboratory water to a mobile phase reservoir. Add 0,631 g of
ammonium formate (5.19) and mix well. Expiration is 3 days.
6.2 HCl solution, c = 0,12 mol/l.
Add approximately 300 ml of water to a 500 ml graduated cylinder. Add 5,0 ml + 0,1 ml of concentrated
HCl solution (5.18) and swirl to mix. Bring to 500 ml with laboratory water and mix well.
6.3 Acetic acid solution, 1,0 %.
Add approximately 30 ml of water to a 500 ml graduated cylinder. Add 5,0 ml + 0,1 ml of glacial acetic
acid (5.20) and swirl to mix. Bring to 500 ml with laboratory water and mix well.
6.4 Mobile phase B, methanol.
6.5 Weak needle wash, 10 % methanol in water, expiration 3 months.
6.6 Strong needle wash, methanol.
6.7 Ammonium formate solution, c = 0,050 mol/l.
Using a graduated cylinder, transfer 1 400 ml of laboratory water to an appropriate reservoir. Add
4,41 g of ammonium formate (5.19) and mix well. 1 400 ml is adequate for 6 working standards and 32
samples. Scale as needed. Expiration is 3 days.
6.8 Mixed enzyme solution
Using a graduated cylinder, transfer 200 ml of ammonium formate buffer (6.7) to an appropriate
reservoir. Add 200 mg ± 10 mg of acid phosphatase (5.15), 80 mg ± 5 mg of α-amylase (5.17) and 400 mg
± 10 mg of papain (5.16). Mix for 10 min with a magnetic stir plate and stir bar. Check pH and adjust
to 4,25 + 0,25 with formic acid (5.21, ~ 100 μl). 200 ml is adequate for 6 working standards and 32
samples. Scale as needed. Prepare fresh daily.
4 © ISO 2019 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/DIS 21470:2019(E)

6.9 Stable isotope labelled compounds, individual, internal standard stock solutions
6.9.1 General
Internal standard stock solutions have an expiration of 6 months. However, the following guidelines can
be used to troubleshoot internal standard and, when documented as part of routine system suitability
checks, extend the expiration dates indefinitely.
Based on U.S. FDA bioanalytical method validation guidelines that the lowest-level calibration shall be 5
[9]
times the analyte response of the blank, see, the channel of the non-labelled analyte of interest shall
be monitored to ensure the stable isotope-labelled internal standard does not contribute more than
20 % of the area count of the lowest-level calibration standard. No response should be generated in any
other channels being monitored in the method, as this is a sign of contamination, in which case fresh
solution should be prepared or fresh lot of material should be ordered.
The area count of the internal standard should be at least 3 times the area count of the analyte in the
lowest-level calibration standard and the lowest level matrix-based QC sample.
2
6.9.2 H -Nicotinamide stock solution, mass concentration ρ ≈ 560 µg/ml.
4
Weigh 14,0 mg + 0,1 mg into a tarred weighing vessel. Quantitatively transfer to a 25 ml volumetric
flask with laboratory water and fill to the mark with laboratory water. Mix well and transfer to a 50 ml
amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, see 6.9.1.
2
6.9.3 H -Nicotinic acid stock solution, ρ ≈ 500 µg/ml.
4
Weigh 12,5 mg + 0,1 mg into a tarred weighing vessel. Quantitatively transfer to a 25 ml volumetric
flask with laboratory water and fill to the mark with laboratory water. Mix well and transfer to a 50 ml
amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, see 6.9.1.
13
6.9.4 C -Pyridoxine stock solution, ρ ≈ 70 µg/ml.
4
Weigh 7,0 mg + 0,1 mg into a tarred weighing vessel. Quantitatively transfer to a 100 ml volumetric
flask with laboratory water and fill to the mark with laboratory water. Mix well and transfer to a 100 ml
amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, ee 6.9.1.
2
6.9.5 H -Pyridoxal stock solution, ρ ≈ 40 µg/ml.
3
Weigh 4,0 mg + 0,1 mg into a tarred weighing vessel. Quantitatively transfer to a 100 ml volumetric
flask with laboratory water and fill to the mark with laboratory water. Mix well and transfer to a 100 ml
amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, ee 6.9.1.
2
6.9.6 H -Pyridoxamine stock solution, ρ ≈ 40 µg/ml.
3
Weigh 4,0 mg + 0,1 mg into a tarred weighing vessel. Quantitatively transfer to a 100 ml volumetric
flask with laboratory water and fill to the mark with laboratory water. Mix well and transfer to a 100 ml
amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, ee 6.9.1.
13
6.9.7 C -Thiamine chloride stock solution, ρ ≈ 100 µg/ml.
4
13
Weigh 5,0 mg + 0,1 mg of C -thiamine into a tarred weighing vessel. Quantitatively transfer to a
4
50 ml volumetric flask with HCl solution (6.2) and fill to the mark with HCl solution (6.2). Mix well and
transfer to a 100 ml amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, ee 6.9.1.
© ISO 2019 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO/DIS 21470:2019(E)

13 15
6.9.8 C , N-Riboflavin stock solution, ρ ≈ 73 µg/ml.
4 2
13 15
Weigh 7,3 mg + 0,1 mg of C , N -riboflavin into a tarred weighing vessel. Quantitatively transfer to a
4 2
100 ml volumetric flask with acetic acid solution (6.3) and fill to the mark with acetic acid solution (6.3).
Mix well and transfer to a 100 ml amber bottle and store refrigerated (2 ˚C to 8 ˚C). Expiration, ee 6.9.1.
6.10 Internal standard stock mixture (ISSM).
2
Combine 2 500 μl of ammonium formate solution (6.7) with 250 μl of H -nicotinamide stock solution
4
2 13
(6.9.2), 250 μl of H -nicotinic acid stock solution (6.9.3), 250 μl of C -pyridoxine stock solution (6.9.4),
4 4
2 2
200 μl of H -pyridoxal stock solution (6.9.5), 50 μl of H -pyridoxamine stock solution (6.9.6), 250 μl
3 3
13 13 15
of C -thiamine stock solution (6.9.7) and 250 μl of C , N -riboflavin stock solution (6.9.8). Volume
4 4 2
provides sufficient ISSM for 6 working standards and 32 samples. Scale as needed. Prepare fresh daily.
6.11 Phosphate buffer solution, pH = 5,0 (0,010 mol/l potassium phosphate dibasic, 1 % EDTA, 2 %
metaphosphoric acid.
Weigh 20,0 g ± 0,2 g of EDTA into a tarred weighing vessel and quantitatively transfer to a 2 000 ml
beaker containing approximately 1 800 ml laboratory water and add a magnetic stir bar.
Weigh 34,8 g ± 0,1 g of potassium phosphate dibasic into a tarred weighing vessel and quantitatively
transfer to the 2 000 ml beaker already containing approximately 1 800 ml laboratory water and
EDTA. Mix by stirring on a magnetic stir plate until both the EDTA and potassium phosphate dibasic is
completely dissolved.
Weigh 40,0 g ± 0,2 g of metaphosphoric acid into a tarred weighing vessel and quantitatively transfer
to the 2 000 ml beaker containing approximately 1 800 ml laboratory water, EDTA, and potassium
phosphate dibasic. Mix by stirring on a magnetic stir plate until the metaphosphoric acid is completely
dissolved.
Adjust the pH of the solution to pH = 5,00 ± 0,02 using 40 % potassium hydroxide or 85 % phosphoric
acid. Quantitatively transfer the solution to a 2 000 ml volumetric flask and dilute to volume with
laboratory water. Expiration: 48 hours.
6.12 Stock standard solutions of native compounds
6.12.1 Vitamin standard stock mixture (VSSM)
Accurately weigh the indicated amounts for the following standards using separate weighing funnels
or other appropriate weighing vessel and quantitatively transfer to a 100 ml volumetric flask using
phosphate buffer (pH = 5):
a) niacinamide: 70,5 mg ± 0,5 mg;
b) thiamine hydrochloride: 10,5 mg ± 0,2 mg ;
Determine the moisture of the thiamine hydrochloride reference standard (5.5) as directed on
the container immediately prior to weighing. The percent moisture determined for the reference
standard is used to calculate the concentration of thiamine in the VSSM.
c) riboflavin: 7,0 mg ± 0,2 mg;
Dry an appropriate amount of the riboflavin reference standard (5.4) at 105°C ± 1 °C for 2 h (±
10 min) prior to weighing.
d) pyridoxine hydrochloride: 10,8 mg ± 0,2 mg;
Dry an appropriate amount of the pyridoxine hydrochloride reference standard (5.3) over
indicating absorbent in vacuo for 4 h prior to weighing.
6 © ISO 2019 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/DIS 21470:2019(E)

Fill to volume with phosphate buffer (pH = 5) solution. Heat and slowly stir until the standards have
completely dissolved (riboflavin dissolves more slowly) and the solution is clear. Do not heat the solution
for more than 40 min and do not exceed 90 °C. Store refrigerated (2 ˚C - 8 ˚C). Expiration: 3 months.
6.12.2 Nicotinic acid stock solution, ρ = 550 mg/ml.
Accurately weigh 13,7 mg ± 0,1 mg niacin primary reference standard (5.2). Quantitatively transfer the
nicotinic acid to a 25 ml volumetric flask. Add lab water to a total volume of about 20 ml and swirl until
completely dissolved. Bring to volume with lab water. Mix well. Expiration: 3 months.
6.12.3 Pyridoxal stock solution, ρ = 140 mg/ml.
Accurately weigh 17,0 mg ± 0,5 mg pyridoxal dihydrochloride standard (5.7). Quantitatively transfer
to a 100 ml volumetric flask. Add lab water to a total volume of about 70 ml and swirl until completely
dissolved. Bring to volume with lab water. Mix well. Expiration: 3 months.
6.12.4 Pyridoxamine stock solution, ρ = 160 mg/ml.
Accurately weigh 23,0 mg ± 0,5 mg pyridoxamine hydrochloride standard (5.6). Quantitatively transfer
to a 100 ml volumetric flask. Add lab water to a total volume of about 70 ml and swirl until completely
dissolved. Bring to volume with lab water. Mix well. Expiration: 3 months.
6.13 Mixed working standard (MWS)
Combine 500 μl VSSM (6.12.1), 25 μl pyridoxamine stock (6.12.4), 25 μl pyridoxal stock (6.12.3), and
65 μl nicotinic acid stock solutions (6.12.2) in a 10 ml volumetric flask containing approximately 5 ml
of ammonium formate solution (6.7). Bring to volume with ammonium formate solution (6.7) and mix
well. Prepare fresh daily.
6.14 Working standard solution preparation
6.14.1 Working solution (WS) 1.
Add 20 μl of MWS (6.13) and 980 μl of ammonium formate (6.7) to a 50 ml centrifuge tube. Add 100 μl
of ISSM (6.10), and vortex to mix. Prepare fresh daily.
6.14.2 Working solution (WS) 2.
Add 50 μl of MWS (6.13) and 950 μl of ammonium formate (6.7) to a 50 ml centrifuge tube. Add 100 μl
of ISSM (6.10), and vortex to mix. Prepare fresh daily.
6.14.3 Working solution (WS) 3.
Add 100 μl of MWS (6.13) and 900 μl of ammonium formate (6.7) to a 50 ml centrifuge tube. Add 100 μl
of ISSM (6.10), and vortex to mix. Prepare fresh daily.
6.14.4 Working solution (WS) 4.
Add 200 μl of MWS (6.13) and 800 μl of ammonium formate (6.7) to a 50 ml centrifuge tube. Add 100 μl
of ISSM (6.10), and vortex to mix. Prepare fresh daily.
6.14.5 Working solution (WS) 5.
Add 500 μl of MWS (6.13) and 500 μl of ammonium formate (6.7) to a 50 ml centrifuge tube. Add 100 μl
of ISSM (6.10), and vortex to mix. Prepare fresh daily.
© ISO 2019 – All rights reserved 7

---------------------- Page: 11 ----------------------
ISO/DIS 21470:2019(E)

6.14.6 Working solution (WS) 6.
Add 1 000 μl of MWS (6.13). Add 100 μl of ISSM (6.10), and vortex to mix. Prepare fresh daily.
7 Apparatus
2)
7.1 Waters® Acquity BEH C18 column or equivalent, 2,1 mm x 100 mm, 1,7 μm.
2
7.2 UPLC system, Waters Acquity Classic , or equivalent.
2
7.3 Tandem quadrupole mass spectrometer with ESI probe, Waters Xevo TQ-S , or equivalent.
7.4 Analytical balances.
7.4.1 A balance capable of accurately weighing 5,00 mg (for standards), 6-place balance.
7.4.2 An analytical five-place balance for samples, and
7.4.3 A top loading two place balance capable of weighing to several hundred grams.
2
7.5 Water purifier, Millipore Milli-Q Water Purification System , or equivalent.
2
7.6 Water bath shaker, capable of maintaining 37 °C, Lab-Line Orbit , or equivalent.
7.7 Bottle-top dispenser, capable of dispensing volumes of approximately 24 ml.
7.8 pH meter, capable of measuring pH = 4,0 to pH = 5,0.
7.9 Vortex mixer.
7.10 Multi-position magnetic stir plate.
2
7.11 Room light shields, A.L.P. Protect-A-Lamp , UV cutoff at 460 nm, or equivalent.
7.12 Graduated cylinders, various sizes, including 10 ml, 100 ml, 500 ml and 1 000 ml.
7.13 Beakers, various sizes, including 100 ml, 200 ml, 400 ml, 600 ml, 1 000 ml and 2 000 ml.
7.14 Volumetric flasks, various sizes, including 10 ml, 25 ml, 50 ml, 100 ml, 250 ml and 2 000 ml.
7.15 Mobile phase bottles, glass, various sizes, including 250 ml, 500 ml, 1 000 ml and 2 000 ml.
7.16 Disposable plastic Pasteur pipettes.
7.17 Amber bottles, volume capacity of 50 ml and 100 m (for stock standard storage).
7.18 Weighing vessels, various, including disposable weighing boats and glass weighing funnels.
2) This is an example of a suitable product available commercially. This information is given for the convenience of
users of this document and does not constitute an endorsement by ISO of the product named. Equivalent products
may be used if they can be shown to lead to the same results.
8 © ISO 2019 –
...
