ISO 52000-3:2023

NORME ISO
INTERNATIONALE 52000-3
Première édition
2023-03
Performance énergétique des
bâtiments — Évaluation cadre PEB —
Partie 3:
Principes généraux relatifs à la
détermination et à la déclaration des
facteurs d’énergie primaire (PEF) et
des coefficients d’émission de CO
Energy performance of buildings — Overarching EPB assessment —
Part 3: General principles for determination and reporting of primary
energy factors (PEF) and CO emission coefficients
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Symboles, indices et abréviations .4
4.1 Symboles . 4
4.2 Indices . 4
4.3 Abréviations. 5
5 Description générale des méthodes et choix . 5
5.1 Principes de base des méthodes d’évaluation . 5
5.1.1 Facteurs d’énergie primaire (PEF) . 5
5.1.2 Coefficient d’émission de CO . 7
5.1.3 Coefficient d’émission de CO d’un vecteur énergétique cr pour l’énergie
exportée . 8
5.1.4 Limites de l’évaluation . 8
5.1.5 Origine des énergies livrées . 9
5.1.6 Méthodes de calcul . 10
5.2 Courte description des choix .12
6 Ensemble des choix liés au PEF et au coefficient d’émission de CO .13
6.1 Choix liés au périmètre — Périmètre géographique . 13
6.2 Choix liés aux conventions de calcul . 13
6.2.1 Résolution temporelle. 13
6.2.2 Sources (horizon temporel) des données utilisées .13
6.2.3 Pouvoir calorifique inférieur (PCI) ou pouvoir calorifique supérieur (PCS). 14
6.3 Choix liés aux données . 14
6.3.1 Sources d’énergie à prendre en compte (sources d’énergie disponibles). 14
6.3.2 Type de coefficients d’émission de CO . 15
6.3.3 Conventions relatives à la conversion de l’énergie . 16
6.3.4 Conventions pour les PEF relatifs à l’énergie exportée . 17
6.4 Choix liés aux méthodologies d’évaluation . 17
6.4.1 Échanges d’énergie avec d’autres périmètres géographiques . 17
6.4.2 Méthodes de calcul pour un mix de production à sources multiples . 18
6.4.3 Association d’un système d’énergie à sorties multiples .20
6.4.4 Méthode du cycle de vie .20
Annexe A (normative) Modèle pour consigner les choix pour le calcul des PEF et du
coefficient d’émission de CO .22
Annexe B (informative) Exemples de limites de l’évaluation .24
Annexe C (informative) Explications et reporting supplémentaires .26
Bibliographie .38
iii

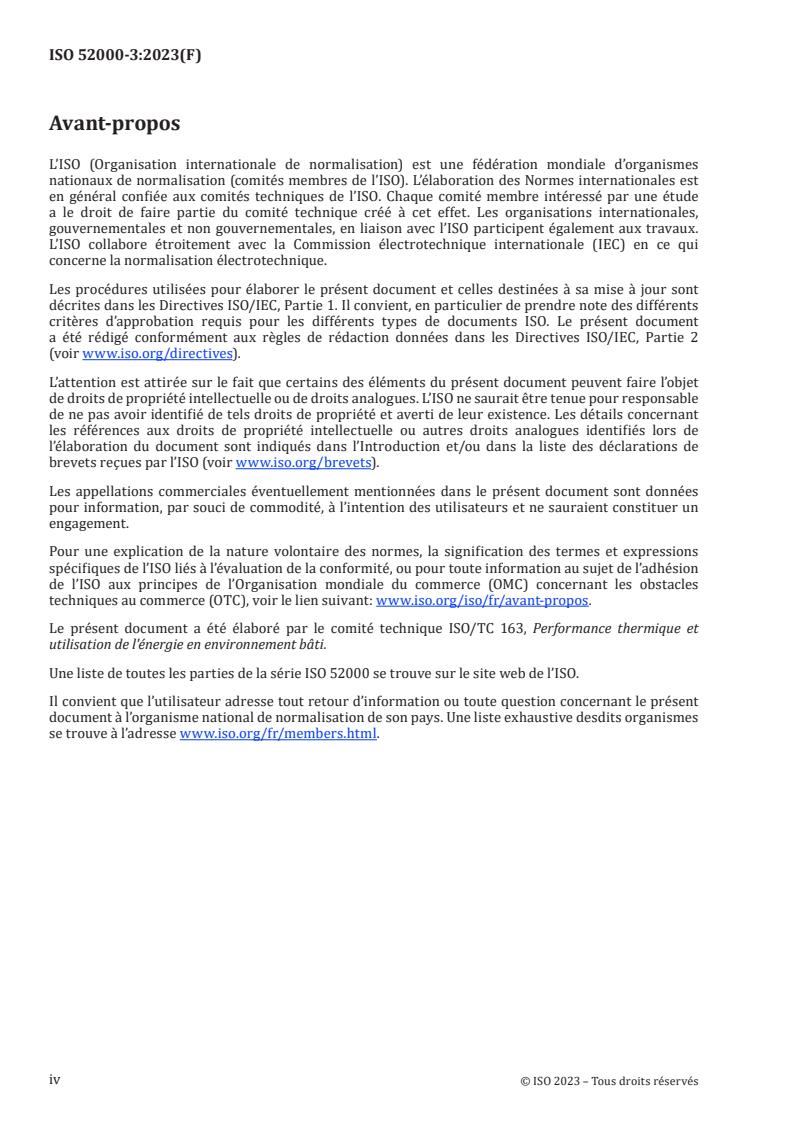

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 163, Performance thermique et
utilisation de l'énergie en environnement bâti.
Une liste de toutes les parties de la série ISO 52000 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document fait partie de la série de normes ISO 52000 visant à l’harmonisation internationale
de la méthodologie d’évaluation de la performance énergétique des bâtiments (PEB).
Afin d’assurer la bonne utilisation du présent document, un modèle normatif de rapport des choix
est donné à l’Annexe A. Il est destiné à consigner les choix effectués quant aux options possibles de
détermination des PEF et du coefficient de CO .
Le présent document s’adresse principalement à tous les utilisateurs de la série de normes d’évaluation
de la PEB, et plus particulièrement aux experts nationaux en normalisation ainsi qu’aux autorités
du secteur de la construction chargées de définir les facteurs d’énergie primaire (PEF) et les coefficients
d’émission de CO .
Étant donné la complexité du sujet, le besoin d’une bonne contextualisation et la volonté d’une
utilisation aisée, les commentaires et explications nécessaires ont été incorporés directement dans
le document. Pour ces mêmes raisons, il est approprié d’inclure des extraits d’autres normes dans le
présent document.
Le Tableau 1 indique la position (marquée par un «X») du présent document au sein de la structure
modulaire définie par l’ISO 52000-1.
Les modules représentent les normes PEB. Une norme PEB peut toutefois couvrir plusieurs modules
et un module peut toutefois être couvert par plusieurs normes PEB (par exemple, par une méthode
simplifiée et par une méthode détaillée respectivement).
v
vi
Tableau 1 — Position du présent document (M1–7) dans la structure modulaire définie dans l’ISO 52000-1
Bâtiment
Cadre Systèmes techniques du bâtiment
(en tant que tel)
Eau Automati- Énergie
Refroi-
Sous- Chauf- Venti- Humidi- Déshumi- chaude Éclai- sation et photovol-
Descriptions Descriptions Descriptions disse-
module fage lation fication dification sani- rage régulation taïque,
ment
taire du bâtiment éolienne.
sous1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
1 Généralités Généralités Généralités
Termes et
définitions, Besoins éner-
2 symboles, uni- gétiques du Besoins
tés et indices bâtiment
communs
Conditions
Charge et
intérieures
3 Applications puissance
(libres) sans
maximales
systèmes
Manières Manières Manières
d’exprimer la d’exprimer la d’exprimer la
performance performance performance
énergétique énergétique énergétique
Catégories de Transfert
bâtiments et thermique Émission et
limites des par transmis- régulation
bâtiments sion
Occupation Transfert
du bâtiment thermique
Distribution et
6 et conditions par infil-
régulation
de fonctionne- tration et
ment ventilation
Agrégation
de services Apports
Stockage et
7 énergétiques X de chaleur
régulation
et vecteurs internes
énergétiques
Les modules grisés ne sont pas applicables.

vii
Tableau 1 (suite)
Bâtiment
Cadre Systèmes techniques du bâtiment
(en tant que tel)
Eau Automati- Énergie
Refroi-
Sous- Chauf- Venti- Humidi- Déshumi- chaude Éclai- sation et photovol-
Descriptions Descriptions Descriptions disse-
module fage lation fication dification sani- rage régulation taïque,
ment
taire du bâtiment éolienne.
sous1 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11
Systèmes de
Zonage du Apports génération de
bâtiment solaires chauffage des
locaux
Répartition
Dynamique
Performance de la charge
du bâtiment
9 énergétique  et conditions
(masse ther-
calculée de fonctionne-
mique)
ment
Performance Performance Performance
10 énergétique énergétique énergétique
mesurée mesurée mesurée
11 Inspection Inspection Inspection
Manières Systèmes
d’exprimer le de gestion
confort inté- technique du
rieur bâtiment (GTB)
Conditions de
13 l’environne-
ment extérieur
Calculs écono-
miques
Les modules grisés ne sont pas applicables.

viii
NORME INTERNATIONALE ISO 52000-3:2023(F)
Performance énergétique des bâtiments — Évaluation
cadre PEB —
Partie 3:
Principes généraux relatifs à la détermination et à la
déclaration des facteurs d’énergie primaire (PEF) et des
coefficients d’émission de CO
1 Domaine d’application
Le présent document offre un cadre transparent pour déclarer les choix de mode opératoire visant
à déterminer les facteurs d’énergie primaire (PEF) ainsi que les coefficients d’émission de CO
de l’énergie livrée aux bâtiments et de l’énergie exportée par les bâtiments, tels que décrits dans
l’ISO 52000-1.
Il n’inclut pas de considérations concernant d’autres sujets, notamment les déchets nucléaires,
les particules atmosphériques, la déforestation, la concurrence entre l’alimentation et les bioénergies,
l’épuisement des sources de matières premières, l’épuisement des sols.
Le présent document spécifie les choix à effectuer afin de calculer les PEF et les coefficients d’émission
de CO relatifs à différents vecteurs énergétiques. Les PEF et les coefficients d’émission de CO de
2 2
l’énergie exportée par le bâtiment peuvent différer de ceux choisis pour l’énergie livrée au bâtiment.
Le présent document est essentiellement une norme complémentaire à l’ISO 52000-1, car cette dernière
exige que les valeurs de PEF et de coefficients d’émission de CO viennent compléter le calcul PEB; il
peut toutefois être utilisé pour d’autres applications.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 7345, Performance thermique des bâtiments et des matériaux pour le bâtiment — Grandeurs physiques
et définitions
ISO 52000-1:2017, Performance énergétique des bâtiments — Évaluation cadre PEB — Partie 1: Cadre
général et modes opératoires
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 7345, l’ISO 52000-1
ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
énergie primaire
énergie qui n’a été soumise à aucun processus de conversion ou de transformation
Note 1 à l'article: L’énergie primaire peut être liée aux énergies renouvelables et non renouvelables. Si les deux
sont prises en compte, elle peut être nommée «énergie primaire totale».
[SOURCE: ISO 52000-1:2017, 3.4.29, modifié — «comprend» a été remplacé par «peut être liée» dans la
Note 1 à l’article.]
3.2
vecteur énergétique
substance ou phénomène qui peut servir à produire du travail mécanique, de l’électricité ou de l’énergie
thermique, ou à la réalisation de processus chimiques ou physiques
[SOURCE: ISO 52000-1:2017, 3.4.9, modifié — «ou de la chaleur» a été remplacé par «de l’électricité ou
de l’énergie thermique».]
3.3
facteur d’énergie primaire
PEF
rapport entre l’énergie primaire (3.1) et l’énergie livrée ou exportée par rapport aux limites de l’évaluation
(3.5)
Note 1 à l'article: Le facteur d’énergie primaire peut faire référence à l’énergie primaire totale ou à l’énergie
primaire renouvelable ou non renouvelable. Dans un souci de précision, il convient que cette distinction soit
spécifiée (par exemple, facteur d’énergie primaire non renouvelable).
3.3.1
facteur d’énergie primaire non renouvelable pour le vecteur énergétique de l’énergie livrée
énergie primaire (3.1) non renouvelable pour un vecteur énergétique (3.2) donné, comprenant l’énergie
livrée et les pertes en amont liées à l’acheminement de l’énergie considérée vers les points d’utilisation,
divisée par l’énergie livrée
[SOURCE: ISO 52000-1:2017, 3.5.17, modifié — Le terme est complété par «pour le vecteur énergétique
de l’énergie livrée».]
3.3.2
facteur d’énergie primaire non renouvelable pour le vecteur énergétique de l’énergie exportée
énergie primaire (3.1) non renouvelable pour un vecteur énergétique (3.2) donné, comprenant l’énergie
exportée et les pertes en amont liées à la production et à l’exportation de l’énergie considérée vers les
points de collecte, divisée par l’énergie exportée
3.3.3
facteur d’énergie primaire renouvelable pour le vecteur énergétique de l’énergie livrée
énergie primaire (3.1) renouvelable pour un vecteur énergétique (3.2) donné, comprenant l’énergie livrée
et les pertes en amont liées à l’acheminement de l’énergie considérée vers les points d’utilisation, divisée
par l’énergie livrée
[SOURCE: ISO 52000-1:2017, 3.5.21, modifié — Le terme est complété par «pour le vecteur énergétique
de l’énergie livrée» et les mots «distant ou situé à proximité» ont été supprimés après «pour un vecteur
énergétique donné» dans la définition.]
3.3.4
facteur d’énergie primaire renouvelable pour le vecteur énergétique de l’énergie exportée
énergie primaire (3.1) renouvelable pour un vecteur énergétique (3.2) donné, comprenant l’énergie
exportée et les pertes en amont liées à la production et à l’exportation de l’énergie considérée vers les
points de collecte, divisée par l’énergie exportée
3.3.5
facteur d’énergie primaire totale
somme des facteurs d’énergie primaire renouvelable et non renouvelable pour un vecteur énergétique
(3.2) donné
[SOURCE: ISO 52000-1:2017, 3.5.25]
3.3.6
énergie renouvelable provenant de sources renouvelables
énergie dont la source se renouvelle naturellement et ne s’épuise pas
EXEMPLE Énergie éolienne, solaire, aérothermique, géothermique, marine, hydroélectricité, biomasse, gaz
de décharge, gaz des stations d’épuration d’eaux usées et biogaz.
3.3.7
énergie non renouvelable
énergie provenant de sources non renouvelables
énergie provenant d’une source que l’extraction épuise
EXEMPLE Pétrole, gaz naturel, charbon, uranium.
3.4
coefficient d’émission de CO
coefficient qui décrit la quantité de CO qui est rejetée par la réalisation d’une certaine activité
EXEMPLE La combustion d’une tonne de combustible dans un four est un exemple d’application.
Note 1 à l'article: Le coefficient d’émission de CO peut également inclure les émissions équivalentes d’autres
gaz à effet de serre (par exemple le méthane). Dans un souci de précision, il convient d’ajouter «équivalent»
(par exemple, équivalent CO ).
Note 2 à l'article: En général, les coefficients d’émissions de CO liés à une consommation d’énergie spécifique
(ISO 50001:2018, 3.5.2) sont quantifiés sur la base de facteurs d’émission de CO pour l’utilisation de l’énergie.
Note 3 à l'article: Les coefficients d’émissions de CO2 peuvent différer d’une année sur l’autre.
Note 4 à l'article: Le coefficient d’émission de CO peut également inclure les émissions équivalentes d’autres gaz
à effet de serre (par exemple le méthane).
[SOURCE: ISO 52000-1:2017, 3.5.4, modifié — «comme la combustion d’une tonne de combustible dans
un four» a été déplacé de la fin de la définition dans un EXEMPLE. Les Notes à l’Article 1 et 2 d’origine
ont été supprimées. La Note 3 à l’article est désormais la Note 1 à l’article, avec une nouvelle seconde
phrase.]
3.5
limites de l’évaluation
limites au niveau desquelles les vecteurs énergétiques (3.2) de l’énergie livrée et exportée sont mesurés
ou calculés
[SOURCE: ISO 52000-1:2017, 3.4.2, modifié — Le terme «énergies» a été remplacé par «vecteurs
énergétiques de l’énergie».]
3.6
flux énergétique
quantité d’énergie dans le sens de la source d’énergie vers le point d’utilisation de l’énergie
3.7
gaz à effet de serre
gaz qui absorbe et émet le rayonnement d’une longueur d’onde spécifique du spectre du rayonnement
infrarouge émis par la surface de la Terre, l’atmosphère et les nuages
Note 1 à l'article: Les gaz à effet de serre peuvent provenir de sources naturelles ou anthropogènes.
[SOURCE: ISO 14067:2018, 3.1.2.1, modifié — «constituant gazeux de l’atmosphère, naturel ou
anthropogène» a été simplifié par le mot «gaz». Les Notes à l’Article 1 à 3 ont été supprimées et une
nouvelle Note 1 à l’article a été ajoutée.]
3.8
carbone biogénique
carbone issu de la biomasse, mais non fossilisé
[SOURCE: ISO 14067:2018, 3.1.7.2, modifié — «mais non fossilisé» a été ajouté.]
3.9
carbone fossile
carbone contenu dans la matière fossilisée
Note 1 à l'article: Le charbon, le pétrole, le gaz naturel et la tourbe sont des exemples de matière fossilisée.
[SOURCE: ISO 14067:2018, 3.1.7.3]
4 Symboles, indices et abréviations
4.1 Symboles
Pour les besoins du présent document, les symboles donnés dans le Tableau 2 s’appliquent.
Le Tableau 2 contient des symboles qui sont nécessaires pour assurer la cohérence générale de la
série ISO 52000.
Tableau 2 — Symboles et unités
Symbole Grandeur Unité
a
c coefficient diverses
b
E énergie en général kWh
a
f facteur (par exemple, facteur d’énergie primaire.) –
H pouvoir calorifique inférieur ou supérieur (PCI ou PCS) kWh/kg
K coefficient d’émission de CO kg/(kWh)
Q quantité de chaleur kW∙h
a
η (facteur d’)efficacité –
a
ɛ facteur de dépense –
a
Les coefficients ont une dimension; les facteurs sont sans dimension.
b
Comprenant l’énergie primaire; noter que l’on utilise le symbole Q pour la chaleur et le symbole W pour l’énergie
des auxiliaires et le travail.
4.2 Indices
Pour les besoins du présent document, les indices donnés dans le Tableau 3 s’appliquent.
Le Tableau 3 contient des indices qui sont nécessaires pour assurer la cohérence générale de la
série ISO 52000.
Tableau 3 — Indices
Indice Signification Indice Signification
CO émission de CO nren non renouvelable
2 2
cr vecteur énergétique
del livré P énergie primaire
TTaabblleeaau 3 u 3 ((ssuuiitte)e)
Indice Signification Indice Signification
dis distribution nren énergie primaire non renouvelable
el électricité pr produit
exp exporté pv électricité solaire (photovoltaïque)
gen génération ren énergie renouvelable
i, j, k indices tot total
in entrée we pondération
ls pertes out sortie
4.3 Abréviations
Pour les besoins du présent document, les abréviations données dans le Tableau 4 s’appliquent.
Tableau 4 — Abréviations
Abréviation Signification
CHP cogénération
PEB performance énergétique des bâtiments
GES gaz à effet de serre
PRG potentiel de réchauffement global
PCS pouvoir calorifique supérieur
ACV analyse du cycle de vie
PCI pouvoir calorifique inférieur
PEF facteur d’énergie primaire
PV photovoltaïque
RES énergies renouvelables
5 Description générale des méthodes et choix
5.1 Principes de base des méthodes d’évaluation
5.1.1 Facteurs d’énergie primaire (PEF)
5.1.1.1 Les trois types fondamentaux de PEF
Pour chaque vecteur énergétique de l’énergie livrée ou exportée, il existe trois PEF à évaluer
(voir Figure 1), correspondant à différents contenus énergétiques du vecteur énergétique:
a) PEF non renouvelable ( f )
P;nren
L’énergie primaire prise en compte dans le PEF non renouvelable couvre uniquement les flux
d’énergie non renouvelable (incluant potentiellement les pertes d’énergie non renouvelable
en amont liées à l’acheminement vers le point d’utilisation, selon la méthode ACV, voir 6.4.4)
requis pour fournir une unité d’énergie du vecteur énergétique correspondant au bâtiment. Par
conséquent, le PEF non renouvelable peut être inférieur à 1 si l’unité d’énergie contient également
de l’énergie renouvelable. Il couvre la consommation totale d’énergie primaire non renouvelable,
y compris celle utilisée par l’exploitation des sources renouvelables le cas échéant.
b) PEF renouvelable ( f )
P;ren
L’énergie primaire prise en compte dans la définition du PEF renouvelable couvre uniquement les
flux d’énergie renouvelable (incluant potentiellement les pertes d’énergie renouvelable en amont
liées à l’acheminement vers le point d’utilisation, selon la méthode ACV, voir 6.4.4) requis pour
fournir une unité d’énergie au bâtiment par vecteur énergétique. Elle comprend toutes les énergies
primaires renouvelables, y compris celles utilisées pour l’exploitation de sources non renouvelables
(par exemple, l’énergie renouvelable utilisée pour produire de l’électricité afin d’alimenter une
pompe électrique pour transporter du pétrole dans un oléoduc).
c) PEF total ( f )
P;tot
Le PEF total est la somme des PEF non renouvelable et renouvelable.
5.1.1.2 PEF de l’énergie livrée et exportée
5.1.1.2.1 Généralités
Conformément à l’ISO 52000-1, le présent document définit le PEF de l’énergie livrée au bâtiment
au travers des limites de l’évaluation et de l’énergie exportée produite «sur site» au travers des limites
de l’évaluation.
5.1.1.2.2 PEF d’un vecteur énergétique cr pour l’énergie livrée
Le PEF, f , d’un vecteur énergétique cr pour l’énergie livrée depuis une source sur site, à proximité
del
ou distante, est défini comme:
Σ E
jjwe;del,
f = (1)
we;del;cr
E
del;cr
où
E est l’énergie livrée, en kWh;
we;del
cr est l’indice représentant le type de vecteur énergétique;
we est l’indice représentant successivement l’attribut total, non renouvelable ou renouve-
lable;
j est l’indice prenant en compte différentes sources d’énergie du même type, we, qui contri-
bue à produire le vecteur énergétique.

Légende
A source d’énergie 4 énergie non renouvelable liée à l’infrastructure
(voir également 6.4.4)
B chaîne d’approvisionnement en énergie 5 énergie renouvelable liée à l’infrastructure (voir également 6.4.4)
en amont
C à l’intérieur des limites de l’évaluation 6 énergie non renouvelable à extraire, raffiner, convertir
et transporter
1 énergie primaire totale 7 énergie renouvelable à extraire, raffiner, convertir et transporter
2 énergie primaire non renouvelable 8 énergie non renouvelable livrée
3 énergie primaire renouvelable 9 énergie renouvelable livrée
Figure 1 — PEF pour un vecteur énergétique à deux sources (l’une non renouvelable et l’autre
renouvelable)
5.1.1.2.3 PEF d’un vecteur énergétique cr pour l’énergie exportée
L’énergie produite sur site peut être exportée. Dans ce cas, l’ISO 52000-1:2017, 9.6.6, permet soit un
PEF représentant les ressources évitées du réseau externe, soit un PEF représentant les ressources
utilisées pour produire l’énergie. Le PEF d’un vecteur énergétique pour l’énergie exportée peut être
total, non renouvelable ou renouvelable.
5.1.1.3 Pouvoir calorifique supérieur (PCS) et pouvoir calorifique inférieur (PCI)
Le PEF peut être exprimé en fonction du PCS ou du PCI.
5.1.1.4 Analyse du cycle de vie (ACV) ou de la phase «utilisation»
Le PEF peut ne concerner que la phase «utilisation» ou prendre en compte également l’énergie contenue
utilisée (ACV, voir 6.4.4), par exemple celle nécessaire pour fabriquer des éoliennes.
5.1.2 Coefficient d’émission de CO
[7]
La méthode ACV est utilisée dans l’EN 15978 pour l’évaluation des impacts environnementaux des
bâtiments (y compris le changement climatique) pendant la durée de vie des bâtiments (y compris
l’énergie consommée en phase opérationnelle des bâtiments).
[6]
Dans l’EN 15978 et l’EN 15804, la méthode ACV ainsi que les règles de calcul du PRG ont été alignées
[3]
avec l’ISO 14067 et les règles de calcul de l’empreinte environnementale des produits (PEF) de la
Commission européenne appliquant les facteurs de caractérisation PRG100 aux calculs PRG.
Il est important que les méthodes stipulées dans les normes (et dans les règlements) soient alignées
dans le secteur de la construction, lorsque ces documents font appel à la méthode ACV pour les
émissions de CO2 (PRG), afin d’orienter la performance des bâtiments dans la même direction
(c’est-à-dire pour atténuer le changement climatique).
Le présent document ne fournit aucune règle de calcul du PRG, mais offre un modèle normatif pour
aider à consigner les principaux choix méthodologiques.
Le coefficient d’émission de CO peut également inclure l’émission équivalente d’autres gaz à effet
de serre (GES) (par exemple, le méthane, le N O). Dans un souci de précision, il convient alors de le
spécifier en ajoutant «équivalent» (par exemple, CO eq).
Les facteurs d’émission doivent être cohérents avec le choix qui a été fait de se référer au PCS ou au PCI.
Conformément à l’ISO 52000-1, dans le présent document, les coefficients d’émission de CO sont
appliqués à l’énergie livrée au bâtiment ou exportée au travers des limites de l’évaluation.
Pour l’énergie produite sur site et pouvant être exportée, l’ISO 52000-1:2017, 9.6.6, permet soit un
coefficient d’émission de CO représentant les ressources évitées du réseau externe, soit un coefficient
d’émission de CO représentant les ressources utilisées pour produire l’énergie. Le paragraphe 6.3.4
définit les deux options.
5.1.3 Coefficient d’émission de CO d’un vecteur énergétique cr pour l’énergie exportée
L’énergie produite sur site peut être exportée. À l’instar du calcul du PEF, l’ISO 52000-1 permet soit un
coefficient d’émission de CO représentant les ressources évitées du réseau externe, soit un coefficient
d’émission de CO représentant les ressources utilisées pour produire l’énergie.
5.1.4 Limites de l’évaluation
La première étape de la détermination et de la déclaration du PEF et du coefficient d’émission de CO
doit être la détermination du périmètre d’évaluation. Il doit être clairement stipulé là où le système
d’énergie technique spécifique s’arrête (à savoir «à l’intérieur» – voir ci-après) et là où l’évaluation
du PEF et du coefficient d’émission de CO commence (à savoir «à l’extérieur» – voir ci-après).
Les limites de l’évaluation sont les limites à travers lesquelles les énergies livrée et exportée sont
mesurées ou calculées afin d’évaluer la performance énergétique du bâtiment. Les limites de l’évaluation
sont également les limites entre la consommation d’énergie (besoins) et l’approvisionnement en énergie.
Dans l’ISO 52000-1, les limites de l’évaluation délimitent deux systèmes:
— «à l’intérieur» des limites de l’évaluation, où les pertes d’énergie et l’énergie des auxiliaires sont
prises en compte explicitement en tant que quantités d’énergie. Cependant, dans l’ISO 52000-1,
les émissions de CO ne sont pas explicitement prises en compte dans les limites de l’évaluation.
Par conséquent, les facteurs d’émissions de CO des vecteurs énergétiques combustibles comprennent
les émissions de CO d’un processus de combustion parfait. Le rendement réel est calculé dans les
limites de l’évaluation;
— «à l’extérieur» des limites de l’évaluation, où les pertes d’énergie et l’énergie des auxiliaires nécessaire
pour fournir une unité du vecteur énergétique au bâtiment sont prises en compte dans les PEF par
vecteur énergétique. Le PEF des vecteurs énergétiques de l’énergie livrée doit uniquement prendre
en compte les pertes et les auxiliaires liés au vecteur énergétique. Sinon, le PEF et le coefficient
d’émission de CO ne pourraient pas être appliqués de façon cohérente à tous les bâtiments.
Par conséquent, le positionnement des limites de l’évaluation est crucial pour définir clairement ce qui
est à prendre en compte dans le PEF et le coefficient d’émission de CO . Des exemples de positionnements
possibles des limites de l’évaluation sont donnés dans l’Annexe B.
NOTE Dans l’ISO 52000-1:2017, 9.5.1, les limites de l’évaluation sont définies comme l’énergie sortante
des systèmes actifs utilisant l’énergie solaire, éolienne ou hydraulique. Par convention, aucune perte d’énergie
primaire n’est comptée en dehors de ces limites pour le flux d’énergie amont.
5.1.5 Origine des énergies livrées
Les énergies livrées sont classifiées selon les périmètres de source suivants:
— sur site;
— proche;
— distant.
Consulter l’ISO 52000-1:2017, 9.5.1, pour obtenir une description complète de l’origine des énergies
livrées.
Ces périmètres font référence à la localisation du site de production et ne coïncident pas forcément avec
le périmètre géographique.
Les concepts sur site, proche et distant sont représentés schématiquement à la Figure 2. Une figure
similaire peut être élaborée pour le réseau de gaz.
Légende
S1 espace climatisé 1 photovoltaïque, solaire thermique
S2 espace à l’extérieur de l’enveloppe thermique 2 vent
a
Limites de l’évaluation (utiliser le bilan 3 chaufferie
énergétique).
b
Périmètre: sur site. 4 pompe à chaleur
c
Périmètre: proche. 5 réseau de chaleur/froid
d
Périmètre: distant. 6 poste électrique
(basse/moyenne tension et possibilité de stockage)
Figure 2 — Exemple de schéma représentant le concept de limites de l’évaluation et l’origine de
l’énergie livrée
Les PEF et les coefficients d’émission de CO sont définis pour chaque flux énergétique livré ou exporté
au travers des limites de l’évaluation, en tenant compte de l’origine pour l’énergie livrée et de la
destination pour l’énergie exportée.
5.1.6 Méthodes de calcul
5.1.6.1 Généralités
L’évaluation du PEF et du coefficient d’émission de CO pour un vecteur énergétique peut être effectuée:
— en suivant le flux énergétique inverse (du bâtiment jusqu’à la source d’énergie primaire);
— grâce à une évaluation globale (inventaire des énergies primaires entrantes dans le périmètre
géographique).
Il convient que ces deux méthodes mènent aux mêmes résultats, nonobstant les approximations de
calcul ou d’inventaire.
Le choix de la méthode dépend principalement du type de données disponibles. Il peut aussi dépendre
de l’étendue du périmètre géographique et de l’interconnexion entre les sources d’énergie en cas de
vecteurs énergétiques à sources multiples.
D’autres méthodologies sont fournies afin d’associer les vecteurs énergétiques entrants au vecteur
énergétique de l’énergie livrée ainsi qu’aux vecteurs énergétiques sortants pour:
— un système d’énergie à entrées multiples pour un vecteur énergétique de l’énergie livrée;
— un système d’énergie à sorties multiples.
NOTE À cette étape, le traitement des systèmes à sorties multiples dont une ou plusieurs sorties ne sont
pas des vecteurs énergétiques (par exemple, s’il s’agit de matières premières chimiques ou de matières non
énergétiques) n’est pas explicitement pris en compte.
En plus des méthodes mentionnées ci-dessus, qui se concentrent sur la phase «utilisation», une méthode
fondée sur l’ACV (par exemple, en prenant en compte l’énergie contenue pour la construction et la
déconstruction de l’infrastructure du vecteur énergétique, voir 6.4.4) peut être utilisée pour évaluer
les PEF et le coefficient d’émission de CO d’un vecteur énergétique dans le périmètre géographique.
5.1.6.2 Méthode de calcul — Flux énergétiques inverses par vecteur énergétique
Chaque vecteur énergétique est connecté à un bâtiment par le biais d’un réseau de câbles, tuyaux,
camions et navires. Si le flux énergétique d’un vecteur énergétique de la source d’énergie jusqu’au
bâtiment est bien défini, alors le mode opératoire de calcul peut aller dans le sens inverse
(par rapport au sens du flux énergétique), en commençant par une unité d’énergie livrée au bâtiment et
en recueillant des informations en amont liées à la consommation d’énergie primaire et aux émissions
de CO2. Lors de ce calcul, plusieurs choix doivent être effectués.
Dans le flux énergétique opérationnel de chaque vecteur énergétique, plusieurs composants peuvent
être distingués dans le réseau énergétique: l’extraction, la conversion et le transport. Les vecteurs
énergétiques peuvent ne pas tous inclure tous les composants au sein du réseau (par exemple, la
conversion).
Identifier pour chaque composant de réseau:
— les énergies entrantes;
— la consommation d’énergie des auxiliaires;
— les pertes de masse influençant le réchauffement global, le contenu énergétique (par exemple, une
fuite) ou les deux;
— les pertes thermiques;
— l’énergie sortante.
Toute la consommation d’énergie primaire, en faisant la distinction entre l’utilisation d’énergie primaire
renouvelable et non renouvelable, et les émissions de CO , sont ajoutées.
NOTE Dans certains cas, les émissions de CO prises en compte pour un vecteur énergétique sont déterminées
par le vecteur énergétique lui-même plutôt que par le processus de transformation spécifique (par exemple,
la combustion de gaz dans le bâtiment).
Pour des explications et reporting supplémentaires, voir C.1.
5.1.6.3 Méthode de l’inventaire — Évaluation globale — Production
Dans le cas de vecteurs énergétiques à sources multiples (par exemple, l’électricité), d’un large réseau
centralisé (par exemple, un réseau de gaz) ou de vecteurs énergétiques non alimentés par un réseau
(par exemple, le fioul domestique), il peut ne pas être possible de suivre le flux énergétique inverse. Il
est toutefois possible que l’énergie primaire entrante vers le périmètre géographique soit disponible.
Dans ces cas-là, une méthode d’évaluation globale peut être utilisée pour calculer les PEF et les
coefficients d’émission de CO . Les inventaires de toutes les énergies primaires entrantes et émissions
de CO se produisant dans le périmètre géographique peuvent être utilisés. En outre, la méthode ACV
(voir 6.4.4) peut également être utilisée afin de prendre en compte la consommation d’énergie primaire
et les émissions de CO se produisant en dehors du périmètre géographique relatif aux différents
vecteurs énergétiques considérés.
5.2 Courte description des choix
Afin de limiter les méthodes d’évaluation (par exemple, données d’entrée, périmètre), il est nécessaire
d’effectuer plusieurs choix. Pour chaque choix, un ensemble d’options est défini (voir l’Article 6) afin de
faciliter la déclaration des choix et de rendre le contenu relatif aux PEF et aux coefficients d’émission
de CO plus transparent.
L’Annexe A doit être utilisée comme un modèle pour spécifier les choix effectués, qui permettent
de calculer le PEF et le coefficient d’émission de CO pour chaque vecteur énergétique.
Les choix à effectuer pour l’évaluation des PEF et des coefficients d’émission de CO sont résumés ci-
après et répartis dans les principales catégories suivantes:
a) choix liés au périmètre considéré:
— périmètre géographique qui définit les limites dans lesquelles les PEF et les coefficients
d’émission de CO s’appliquent;
b) choix liés aux conventions de calcul:
— résolution temporelle;
— sources des données utilisées;
— PCI ou PCS;
c) choix liés aux données:
— sources d’énergie à prendre en compte (sources d’énergie disponibles);
— type de coefficients d’émission de CO ;
— GES pris en compte sur un horizon temporel pour le PRG;
— carbone biogénique;
— conventions relatives à la conversion de l’énergie;
— conventions pour les PEF relatifs à l’énergie exportée;
d) choix liés aux méthodologies d’évaluation:
— échanges d’énergie avec d’autres périmètres géographiques;
— méthodes de calcul pour un mix de génération à sources multiples;
— association d’un système d’énergie à sorties multiples;
— analyse du cycle de vie (ACV).
6 Ensemble des choix liés au PEF et au coefficient d’émission de CO
6.1 Choix liés au périmètre — Périmètre géographique
Le périmètre géographique est le périmètre d’utilisation de l’énergie:
— auquel un PEF et un coefficient d’émission de CO s’appliquent;
— pour lequel les données correspondantes sont utilisées pour son calcul.
Le périmètre géographique peut être différent du périmètre de production d’énergie.
Chaque vecteur énergétique peut avoir son propre périmètre géographique. Par exemple, une source
de biomasse peut être évaluée selon un périmètre local, tandis qu’un vecteur énergétique distant pour
centrale nucléaire peut être évalué à une échelle nationale.
Les options disponibles sont:
— option 1: internationale (spécifier les frontières prises en compte, par exemple politiques,
géographiques);
— option 2: nationale (pays, sans les régions d’outre-mer le cas échéant);
— option 3: régionale (niveau sous-national);
— option 4: locale (proche);
— option 5: autre.
6.2 Choix liés aux conventions de calcul
6.2.1 Résolution temporelle
La résolution temporelle est l
...
