INTERNATIONAL ISO
STANDARD 6803
Fourth edition
2017-03
Rubber or plastics hoses and hose
assemblies — Hydraulic-pressure
impulse test without flexing
Tuyaux et flexibles en caoutchouc ou en plastique — Essai
d’impulsions de pression hydraulique sans flexion
Reference number
ISO 6803:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 6803:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6803:2017(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Apparatus . 1
5 Test fluid . 2
6 Test temperature . 2
7 Test pieces . 2
8 Procedure. 3
9 Expression of results . 4
10 Test report . 4
Annex A (informative) Procedure for the optional cool down leakage test . 7
Bibliography . 8
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6803:2017(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This fourth edition cancels and replaces the third edition (ISO 6803:2008), which has been technically
revised to include cool down testing as specified in 4.1 and 8.2.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6803:2017(E)
Rubber or plastics hoses and hose assemblies — Hydraulic-
pressure impulse test without flexing
1 Scope
This document describes hose impulse testing, without flexing, of rubber or plastics hydraulic hose
assemblies at both high and low impulse pressures. The high-pressure testing is carried out at pressures
greater than 3 MPa and the low-pressure testing at pressures from 1,5 MPa to 3 MPa. The test procedure
is applicable to hydraulic hose assemblies that are subject to pulsating pressures in service which are
included in the product requirements.
NOTE Impulse test procedures with flexing can be found in ISO 6802.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3448, Industrial liquid lubricants — ISO viscosity classification
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO/TR 11340, Rubber and rubber products — Hydraulic hose assemblies — External leakage classification
for hydraulic systems
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Apparatus
4.1 Pressure-application apparatus, capable of applying an internal pulsating pressure to the test
piece at a rate specified in 8.2 using a hydraulic fluid circulating through the test hose, while the fluid is
maintained at the required test temperature. Each pressure cycle shall be within the tolerances shown in
Figure 2 (for high-pressure testing) or Figure 3 (for low-pressure testing). The nominal rate of pressure
rise for
...
NORME ISO
INTERNATIONALE 6803
Quatrième édition
2017-03
Tuyaux et flexibles en caoutchouc ou
en plastique — Essai d’impulsions de
pression hydraulique sans flexion
Rubber or plastics hoses and hose assemblies — Hydraulic-pressure
impulse test without flexing
Numéro de référence
ISO 6803:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 6803:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6803:2017(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Appareillage . 1
5 Fluide d’essai . 2
6 Température d’essai . 2
7 Éprouvettes . 2
8 Mode opératoire. 3
9 Expression des résultats. 4
10 Rapport d’essai . 4
Annexe A (informative) Mode opératoire pour l’essai optionnel d’étanchéité par refroidissement 7
Bibliographie . 8
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6803:2017(F)

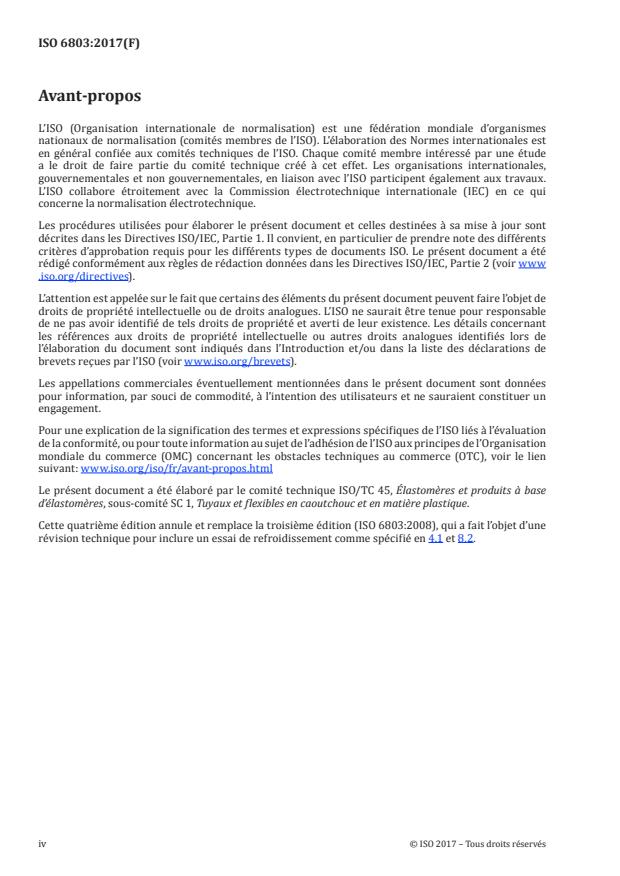

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette quatrième édition annule et remplace la troisième édition (ISO 6803:2008), qui a fait l’objet d’une
révision technique pour inclure un essai de refroidissement comme spécifié en 4.1 et 8.2.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6803:2017(F)
Tuyaux et flexibles en caoutchouc ou en plastique — Essai
d’impulsions de pression hydraulique sans flexion
1 Domaine d’application
Le présent document décrit un essai d’impulsions de pression hydraulique, sans flexion, des tuyaux et
flexibles en caoutchouc ou en plastique à haute pression et à basse pression. L’essai à haute pression est
réalisé à des pressions d’essai supérieures à 3 Mpa et l’essai à basse pression est réalisé à des pressions
d’essai de 1,5 MPa à 3 Mpa inclus. La méthode d’essai est applicable aux flexibles hydrauliques qui sont
sujets à des pressions pulsatoires en service, lesquelles sont incluses dans les exigences de produit.
NOTE Les méthodes d’essai d’impulsions avec flexion peuvent être trouvées dans l’ISO 6802.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 3448, Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO/TR 11340, Caoutchouc et produits en caoutchouc — Flexibles hydrauliques — Classification des fuites
externes des installations hydrauliques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
4 Appareillage
4.1 Appareil d’application de pression, capable d’appliquer une impulsion de pression dans
l’éprouvette à une fréquence spécifiée en 8.2, en utilisant un fluide hydraulique circulant au travers du
tuyau soumis à essai, le fluide étant maintenu à la température d’essai requise. Chaque cycle de pression
doit être situé dans les tolérances indiquées à la Figure 2 (pour l’essai à haute pression) ou à la Figure 3
(pour l’essai à basse pression). Le gradient nominal de montée en pression pour l’essai à haute pression
est donné par la Formule (1), de la Figure 2. Le taux de montée en pression pour l’essai à basse pression,
doit être tel que l’impulsion reste dans l’enveloppe de la forme d’onde d’impulsions de pres
...
