INTERNATIONAL ISO
STANDARD 9680
Fourth edition
2021-11
Dentistry — Operating lights

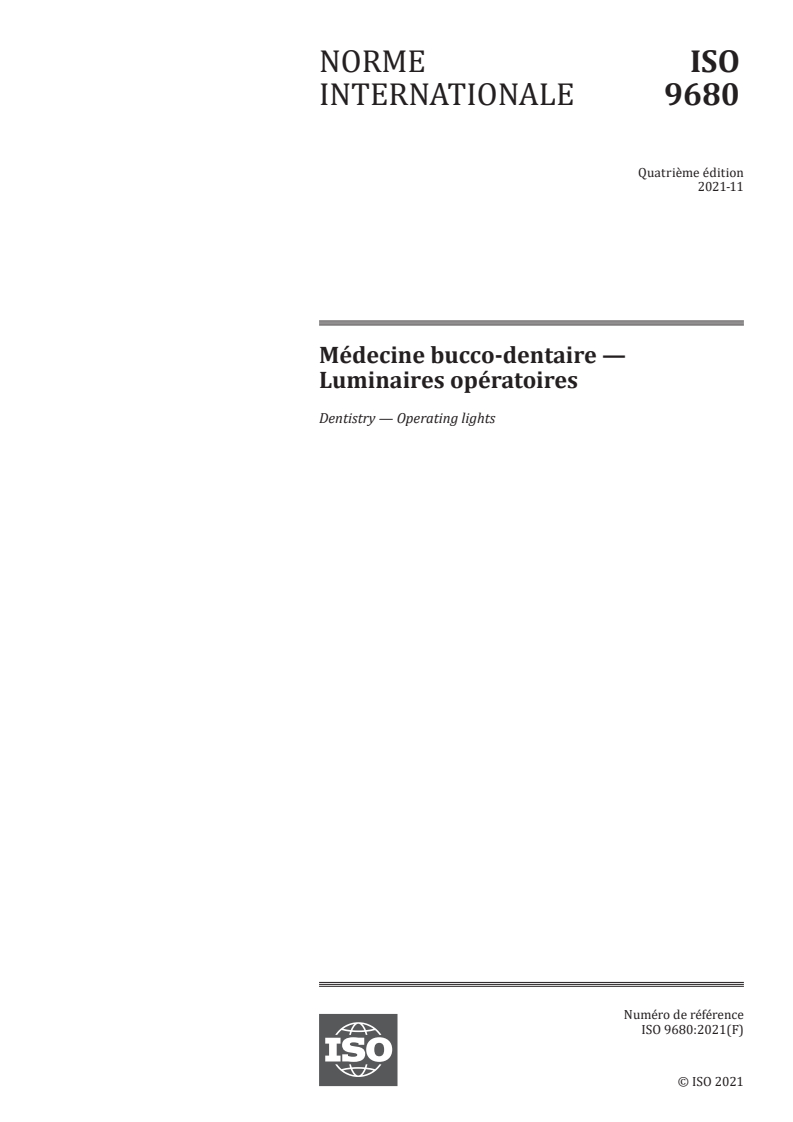

Médecine bucco-dentaire — Luminaires opératoires
Reference number
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

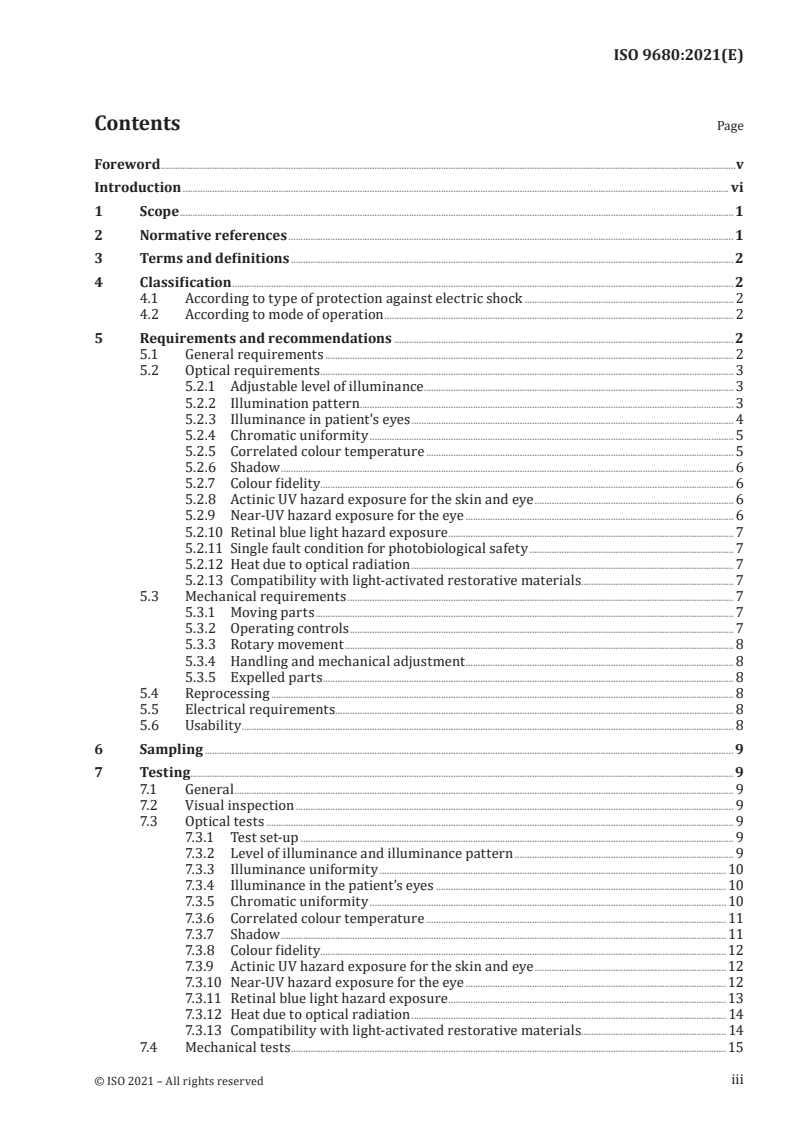

Contents Page
Foreword .v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Classification . 2
4.1 According to type of protection against electric shock . 2
4.2 According to mode of operation . 2
5 Requirements and recommendations . 2
5.1 General requirements . 2
5.2 Optical requirements . 3
5.2.1 Adjustable level of illuminance . 3
5.2.2 Illumination pattern. 3
5.2.3 Illuminance in patient's eyes . 4
5.2.4 Chromatic uniformity . 5
5.2.5 Correlated colour temperature . 5
5.2.6 Shadow . 6
5.2.7 Colour fidelity. 6
5.2.8 Actinic UV hazard exposure for the skin and eye . 6
5.2.9 Near-UV hazard exposure for the eye . 6
5.2.10 Retinal blue light hazard exposure . 7
5.2.11 Single fault condition for photobiological safety . 7
5.2.12 Heat due to optical radiation . 7
5.2.13 Compatibility with light-activated restorative materials. 7
5.3 Mechanical requirements . 7
5.3.1 Moving parts . 7
5.3.2 Operating controls . 7
5.3.3 Rotary movement . 8
5.3.4 Handling and mechanical adjustment . 8
5.3.5 Expelled parts . 8
5.4 Reprocessing . 8
5.5 Electrical requirements. 8
5.6 Usability . 8
6 Sampling . 9
7 Testing. 9
7.1 General . 9
7.2 Visual inspection . 9
7.3 Optical tests . 9
7.3.1 Test set-up . 9
7.3.2 Level of illuminance and illuminance pattern . 9
7.3.3 Illuminance uniformity . 10
7.3.4 Illuminance in the patient’s eyes . 10
7.3.5 Chromatic uniformity . 10
7.3.6 Correlated colour temperature . 11
7.3.7 Shadow . 11
7.3.8 Colour fidelity.12
7.3.9 Actinic UV hazard exposure for the skin and eye .12
7.3.10 Near-UV hazard exposure for the eye .12
7.3.11 Retinal blue light hazard exposure . 13
7.3.12 Heat due to optical radiation . 14
7.3.13 Compatibility with light-activated restorative materials. 14
7.4 Mechanical tests . 15
iii
7.4.1 Moving parts . 15
7.4.2 Stability after positioning . 15
7.4.3 Operating force . 15
8 Manufacturer's instructions .15
8.1 Documents. 15
8.2 General . 15
8.3 Instructions for use . 15
8.4 Technical description. 16
8.5 Check . 16
9 Packaging.16
10 Marking . .16
10.1 Marking on the outside of mains-operated operating lights . 16
10.2 Marking on the inside of operating lights . 17
10.3 Graphical symbols . 17
10.4 Colours of the insulation of conductors. 17
10.5 Indicator lights and push-buttons . 17
Annex A (informative) Transformation formulae .18
Annex B (normative) Normalized absorbance of camphorquinone.19
Bibliography .21
iv
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 106, Dentistry, Subcommittee SC 6,
Dental equipment, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 55, Dentistry, in accordance with the Agreement on technical cooperation between
ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 9680:2014), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— normative references have been updated;
— requirements and test methods for the illumination pattern, illuminance in patient’s eyes, colour
fidelity and photobiological hazards have been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
Introduction
This document provides the dentist and his staff with means to enable them to work with optimum
visual ease and comfort, i.e. a visual acuity of 90 % to 100 % according to zone, without adversely
affecting their perception of colour or causing excessive fatigue or photobiological injury.
In this document, the safety of an operating light is assessed in combination with its power supply. Such
power supplies may be incorporated in dental units or dental patient chairs.
Any item of equipment recommended by the manufacturer for use in conjunction with an operating
light should not render the equipment unsafe nor affect its qualities adversely.
IEC 60598-1 has been taken into account during the preparation of this document.
This document refers to IEC 60601-1, the basic standard on safety of medical electrical equipment,
wherever relevant, by stating the respective clause numbers of IEC 60601-1.
This document takes priority over IEC 60601-1 as specified in the individual clauses of this document.
Only the specifications laid down in this document are applicable.
vi
INTERNATIONAL STANDARD ISO 9680:2021(E)
Dentistry — Operating lights
1 Scope
This document specifies requirements and test methods for operating lights used in the dental
office and intended for illuminating the oral cavity of patients. It also contains specifications on the
instructions for use, marking and packaging.
This document applies to operating lights, irrespective of the technology of the light source.
This document excludes auxiliary light sources, for example, from dental handpieces and dental
headlamps and also operating lights which are specifically designed for use in oral surgery.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1942, Dentistry — Vocabulary
ISO 4073, Dentistry — Information system on the location of dental equipment in the working area of the
oral health care provider
ISO 9687, Dentistry — Graphical symbols for dental equipment
ISO 11664-1, Colorimetry — Part 1: CIE standard colorimetric observers
ISO 14971, Medical devices — Application of risk management to medical devices
ISO 15223-1, Medical devices — Symbols to be used with information to be supplied by the manufacturer
— Part 1: General requirements
ISO/IEC 17025, General requirements for the competence of testing and calibration laboratories
ISO 17664-1, Processing of health care products — Information to be provided by the medical device
manufacturer for the processing of medical devices — Part 1: Critical and semi-critical medical devices
ISO 17664-2, Processing of health care products — Information to be provided by the medical device
manufacturer for the processing of medical devices — Part 2: Non-critical medical devices
ISO/CIE 19476, Characterization of the performance of illuminance meters and luminance meters
ISO 21530, Dentistry — Materials used for dental equipment surfaces — Determination of resistance to
chemical disinfectants
IEC 60598-1, Luminaires — Part 1: General requirements and tests
IEC 60601-1:2005+AMD1: 2012+ AMD2: 2020, Medical electrical equipment — Part 1: General requirements
for basic safety and essential performance
IEC 62366-1, Medical devices — Part 1: Application of usability engineering to medical devices
IEC 62471:2006, Photobiological safety of lamps and lamp systems
IEC/TR 62471-2:2009, Photobiological safety of lamps and lamp systems — Part 2: Guidance on
manufacturing requirements relating to non-laser optical radiation safety
IEC 80601-2-60, Medical electrical equipment — Part 2-60: Particular requirements for the basic safety
and essential performance of dental equipment
CIE 224, Colour Fidelity Index for accurate scientific use
CIE S 017, ILV: International Lighting Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1942, ISO 4073, IEC 60598-1,
IEC 60601-1, CIE S 017 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
operating light
device designed for use by an operator for illuminating the oral cavity, which either distributes, filters
or transforms the light, or does any combination of these, transmitted from one or more light sources
and which includes all parts necessary for supporting, fixing and protecting the light sources, and
circuit auxiliaries together with the means of connecting them to the supply
3.2
light-activated restorative material
dental material intended for oral use that incorporates a monomer system, the polymerization of
which is activated by light
4 Classification
4.1 According to type of protection against electric shock
Operating lights are classified in accordance with IEC 60601-1 as follows:
a) Class I equipment; or
b) Class II equipment.
4.2 According to mode of operation
Operating lights are classified in accordance with IEC 60601-1 for continuous operation.
5 Requirements and recommendations
5.1 General requirements
Operating lights shall be designed, constructed and manufactured so that, when properly transported,
stored, installed, used and maintained according to the instructions, they cause no danger which can
reasonably be foreseen to the patient, to the personnel or to the surroundings in normal use and in
single-fault condition.
Operating lights shall be capable of being adjusted so as to permit illumination of the oral cavity in all
patient operating positions.
If the equipment passes all the tests described in this document, it shall be considered that these
requirements are fulfilled.
5.2 Optical requirements
5.2.1 Adjustable level of illuminance
The level of illuminance shall be adjustable between a minimum level and maximum level specified by
the manufacturer. The maximum level of illuminance shall be at least 15 000 lx at a distance of 700 mm
from the operating light.
The adjustment of illuminance may be either continuous or in discrete levels.
Test in accordance with 7.2 and 7.3.2.
The requirements of 5.2.1 do not apply to any operating mode(s) intended only for use while handling
light-activated restorative materials.
5.2.2 Illumination pattern
5.2.2.1 Illumination areas and illuminance levels
The illumination pattern shall be measured to determine the maximum illuminance, E , and the
v,max
following iso-illuminance lines in accordance with 7.3.2: 0,90 × E , 0,75 × E , 0,50 × E ,
v,max v,max v,max
0,10 × E and 1 200 lx.
v,max
The inner area of illumination, area A, is defined as the area bounded by the iso-illuminance line
corresponding to 75 % of the maximum illuminance. The outer border of area A shall be on or outside of
an ellipse with a horizontal axis of 50 mm and a vertical axis of 25 mm, in which the horizontal axis and
vertical axis of the ellipse are aligned with the major axis and minor axis of the illumination pattern,
respectively (see Figure 1). The illuminance shall not be less than 75 % of E throughout the ellipse.
v,max
Test in accordance with 7.3.2.
The outer area of illumination, area B, is defined as the area bounded by the iso-illuminance line
corresponding to 50 % of the maximum illuminance. The outer border of area B shall be on or outside
of an ellipse with a horizontal axis of 80 mm and a vertical axis of 40 mm and with the same axes as the
smaller ellipse associated with area A (see Figure 2). Test in accordance with 7.3.2.
Dimensions in millimetres
Key
A inner area of illumination
Figure 1 — Example of illumination pattern which satisfies the requirement for area A
Dimensions in millimetres
Key
B outer area of illumination
Figure 2 — Example of illumination pattern which satisfies the requirement for area B
5.2.2.2 Illuminance uniformity
The illuminance shall decrease in intensity progressively and smoothly toward the pattern edge.
Test in accordance with 7.3.3.
5.2.3 Illuminance in patient's eyes
An area C is defined as the area bounded by the iso-illuminance line corresponding to 90 % of the
maximum illuminance. The level of illuminance at all points on or above a horizontal line 60 mm above
the uppermost point of area C shall not be greater than 1 200 lx (see Figure 3).
The operating light should preferably be capable of rotating about the X, Y and Z axes in order to
allow the operator maximum flexibility in positioning the operating light while preventing excessive
illuminance in the patient’s eyes.
Test in accordance with 7.3.4.
Dimensions in millimetres
Key
C area bounded by the iso-illuminance line corresponding to 90 % of maximum illuminance
Figure 3 — Example of illumination pattern which satisfies the requirement for limiting
illuminance in the patient’s eyes
5.2.4 Chromatic uniformity
No perceptible chromatic variation (colour separation) of the light incident upon the measuring screen
shall be visible in area A and area B.
Test in accordance with 7.3.5.
5.2.5 Correlated colour temperature
Over the full range of illuminance levels of the operating light, the CIE (x,y) chromaticity coordinates,
as specified in ISO/CIE 11664-1, within areas A and B of the illuminance pattern shall be within the
quadrilateral area bounded by the coordinates in Table 1. The CIE (u’,v’) chromaticity coordinates, as
specified in ISO/CIE 11664-5, of the four corner points are also given in Table 1.
NOTE The colour space bounded by the coordinates in Table 1 corresponds to correlated colour temperatures
between 3 600 K and 6 400 K.
Preferably, when the operating light is adjusted to the maximum illuminance level, the correlated colour
temperature should be between 4 500 K and 6 400 K.
Test in accordance with 7.3.6.
The requirements of 5.2.5 do not apply to any operating modes intended only for use while handling
light-activated restorative materials.
Table 1 — Coordinates of colour space
CIE 1931 chromaticity coordinates CIE 1976 chromaticity coordinates
Corner point
x y u' v'
1 0,311 0,360 0,186 0,484
2 0,316 0,322 0,203 0,465
3 0,414 0,428 0,227 0,527
4 0,396 0,377 0,235 0,504
NOTE Further information on the transformation formulas between (x,y) and (u',v') coordinates is given in Annex A.
5.2.6 Shadow
The hard shadow of a disc with 20 mm diameter at a distance of 50 mm shall have no dimension greater
than 12 mm.
Test in accordance with 7.3.7.
5.2.7 Colour fidelity
For general illumination of the oral cavity, the operating light shall have a general colour fidelity index,
R , of at least 85.
f
NOTE The importance of accurately assessing colour in dental diagnosis and treatment while using an
operating light supports specifying R as the measure for colour fidelity in this document even though CIE 224
f
indicates that R is not intended as a universal replacement for the general colour rendering index, R , at this time.
f a
The decision to specify R in this document was made in consultation with CIE.
f
Test in accordance with 7.3.8.
The requirements of 5.2.7 do not apply to any operating modes intended only for use while handling
light-activated restorative materials.
5.2.8 Actinic UV hazard exposure for the skin and eye
The risk group classification of the operating light for actinic ultraviolet hazard (E ) shall be Risk
s
Group 1 or lower, as specified in IEC 62471:2006, 6.1, when tested under the conditions specified in 7.3.9.
Unless the operating light is classified as an exempt group for actinic ultraviolet hazard, the permissible
exposure duration, t , per IEC 62471:2006, 4.3.1 shall be calculated in accordance with 7.3.9.
max
Compliance with this requirement shall be verified either by documentation (e.g. test report by the light
source manufacturer) which verifies that all of the light sources used in the operating light do not emit
in the applicable wavelength range (200 nm to 400 nm), or by testing in accordance with 7.3.9.
5.2.9 Near-UV hazard exposure for the eye
The risk group classification of the operating light for near-UV hazard (E ) shall be Risk Group 1 or
UVA
lower, as specified in IEC 62471:2006, 6.1, when tested under the conditions specified in 7.3.10.
Unless the operating light is classified as exempt group for near-UV hazard, the permissible exposure
duration, t , per IEC 62471:2006, 4.3.2 shall be calculated in accordance with 7.3.10.
max
Compliance with this requirement shall be verified either by documentation (e.g. test report by the light
source manufacturer) which verifies that all of the light sources used in the operating light do not emit
in the applicable wavelength range (315 nm to 400 nm), or by testing in accordance with 7.3.10.
5.2.10 Retinal blue light hazard exposure
The risk group classification for retinal blue light hazard (L ) per IEC 62471:2006, 6.1 shall be Risk
B
Group 1 or lower when tested under the conditions specified in 7.3.11.
Unless the operating light is classified as exempt group for retinal blue light hazard, the permissible
exposure duration, t , per IEC 62471:2006, 4.3.3 shall be calculated in accordance with 7.3.11.
max
Test in accordance with 7.3.11.
5.2.11 Single fault condition for photobiological safety
Analysis under single fault condition shall be applied to the requirements for actinic UV exposure for
skin and eye (see 5.2.8), near-UV exposure for the eye (see 5.2.9) and retinal blue light hazard exposure
(see 5.2.10). The operating light shall be considered single fault safe (IEC 60601-1:2005+AMD1: 2012+
AMD2: 2020, 4.7) if the risk group classification of the operating light does not exceed Risk Group 2
given in IEC 62471:2006, 6.1 under single fault condition.
NOTE A single fault condition, such as a short circuit or an open circuit of any component other than a
c
...
NORME ISO
INTERNATIONALE 9680
Quatrième édition
2021-11
Médecine bucco-dentaire —
Luminaires opératoires
Dentistry — Operating lights
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

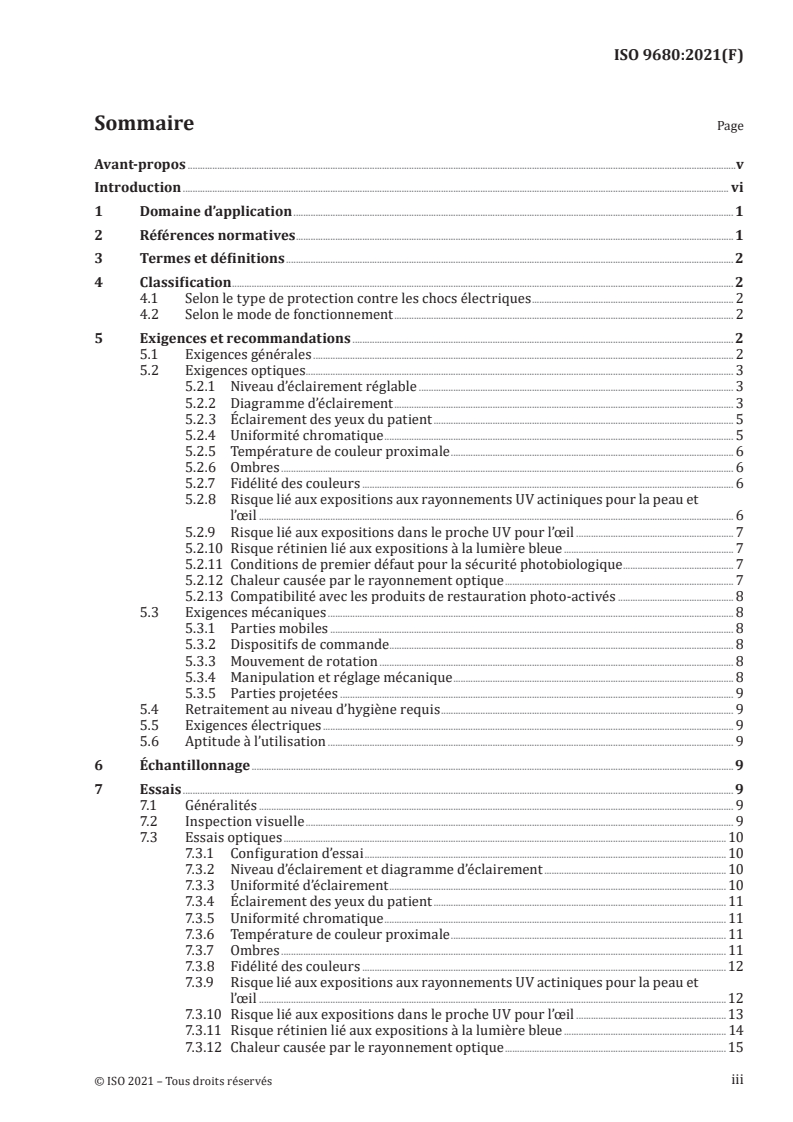

Sommaire Page
Avant-propos .v
Introduction . vi
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 2
4 Classification . 2
4.1 Selon le type de protection contre les chocs électriques . 2
4.2 Selon le mode de fonctionnement . 2
5 Exigences et recommandations . 2
5.1 Exigences générales . 2
5.2 Exigences optiques . 3
5.2.1 Niveau d’éclairement réglable . 3
5.2.2 Diagramme d’éclairement . 3
5.2.3 Éclairement des yeux du patient . 5
5.2.4 Uniformité chromatique . 5
5.2.5 Température de couleur proximale . 6
5.2.6 Ombres . 6
5.2.7 Fidélité des couleurs . 6
5.2.8 Risque lié aux expositions aux rayonnements UV actiniques pour la peau et
l’œil . 6
5.2.9 Risque lié aux expositions dans le proche UV pour l’œil . 7
5.2.10 Risque rétinien lié aux expositions à la lumière bleue . 7
5.2.11 Conditions de premier défaut pour la sécurité photobiologique . 7
5.2.12 Chaleur causée par le rayonnement optique . 7
5.2.13 Compatibilité avec les produits de restauration photo-activés . 8
5.3 Exigences mécaniques . 8
5.3.1 Parties mobiles . 8
5.3.2 Dispositifs de commande . . 8
5.3.3 Mouvement de rotation . 8
5.3.4 Manipulation et réglage mécanique . 8
5.3.5 Parties projetées . 9
5.4 Retraitement au niveau d’hygiène requis . 9
5.5 Exigences électriques . 9
5.6 Aptitude à l’utilisation . 9
6 Échantillonnage .9
7 Essais . 9
7.1 Généralités . 9
7.2 Inspection visuelle . 9
7.3 Essais optiques . 10
7.3.1 Configuration d’essai . 10
7.3.2 Niveau d’éclairement et diagramme d’éclairement . 10
7.3.3 Uniformité d’éclairement . 10
7.3.4 Éclairement des yeux du patient . 11
7.3.5 Uniformité chromatique . 11
7.3.6 Température de couleur proximale . 11
7.3.7 Ombres . 11
7.3.8 Fidélité des couleurs .12
7.3.9 Risque lié aux expositions aux rayonnements UV actiniques pour la peau et
l’œil .12
7.3.10 Risque lié aux expositions dans le proche UV pour l’œil .13
7.3.11 Risque rétinien lié aux expositions à la lumière bleue . 14
7.3.12 Chaleur causée par le rayonnement optique . 15
iii

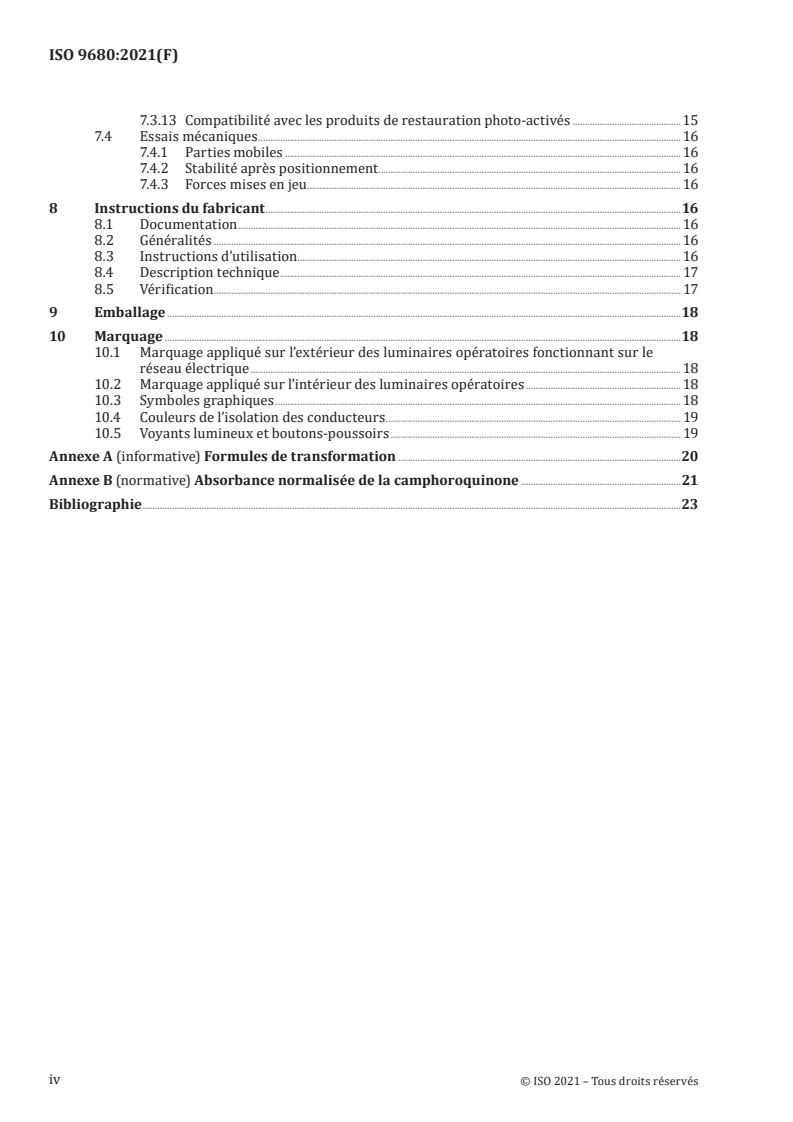

7.3.13 Compatibilité avec les produits de restauration photo-activés .15
7.4 Essais mécaniques . 16
7.4.1 Parties mobiles . 16
7.4.2 Stabilité après positionnement . 16
7.4.3 Forces mises en jeu . . 16
8 Instructions du fabricant .16
8.1 Documentation . 16
8.2 Généralités . 16
8.3 Instructions d’utilisation . . 16
8.4 Description technique . 17
8.5 Vérification . . 17
9 Emballage .18
10 Marquage .18
10.1 Marquage appliqué sur l’extérieur des luminaires opératoires fonctionnant sur le
réseau électrique . 18
10.2 Marquage appliqué sur l’intérieur des luminaires opératoires . 18
10.3 Symboles graphiques . 18
10.4 Couleurs de l’isolation des conducteurs . 19
10.5 Voyants lumineux et boutons-poussoirs . 19
Annexe A (informative) Formules de transformation .20
Annexe B (normative) Absorbance normalisée de la camphoroquinone .21
Bibliographie .23
iv
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité ISO/TC 106, Médecine bucco-dentaire, sous-comité SC 6,
Matériel dentaire, en collaboration avec le comité technique CEN/TC 55, Médecine bucco-dentaire, du
Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique entre
l’ISO et le CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 9680:2014), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour des références normatives;
— mise à jour des exigences et des méthodes d’essai relatives au diagramme d’éclairement, à
l’éclairement des yeux du patient, à la fidélité des couleurs et aux risques photobiologiques.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
v
Introduction
Le présent document fournit au dentiste et à son équipe des moyens leur permettant de travailler avec
un bien-être et un confort visuels maximaux, c’est-à-dire une acuité visuelle de 90 % à 100 % selon la
zone, sans entraîner d’effet négatif sur leur perception de la couleur, ni provoquer de fatigue excessive,
ni les exposer à des risques photobiologiques.
Dans le présent document, la sécurité d’un luminaire opératoire est évaluée conjointement avec son
alimentation électrique. Ces sources d’alimentation peuvent être intégrées dans les unités dentaires ou
dans les fauteuils dentaires.
Il convient que tout élément de matériel recommandé par le fabricant pour une utilisation en association
avec un luminaire opératoire ne rende pas le matériel dangereux et n’affecte pas négativement ses
performances.
L’IEC 60598-1 a été prise en compte lors de la préparation du présent document.
S’il y a lieu, le présent document se réfère à l’IEC 60601-1, la norme de base sur la sécurité des appareils
électromédicaux, en indiquant les numéros des articles et des paragraphes correspondants de
l’IEC 60601-1.
Le présent document prévaut sur l’IEC 60601-1 comme spécifié dans les articles et les paragraphes
individuels du présent document.
Seules les spécifications établies dans le présent document sont applicables.
vi
NORME INTERNATIONALE ISO 9680:2021(F)
Médecine bucco-dentaire — Luminaires opératoires
1 Domaine d’application
Le présent document spécifie les exigences et les méthodes d’essai relatives aux luminaires opératoires
utilisées dans les cabinets dentaires et destinées à éclairer la cavité buccale des patients. Il contient
également des spécifications relatives aux instructions d’utilisation, au marquage et à l’emballage.
Le présent document s’applique aux luminaires opératoires, quelle que soit la technologie de la source
lumineuse.
Le présent document exclut les sources lumineuses auxiliaires, par exemple celles provenant de
pièces à main dentaires ou de lampes frontales dentaires, de même que les luminaires opératoires
spécifiquement destinés à être utilisés en chirurgie buccale.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1942, Médecine bucco-dentaire — Vocabulaire
ISO 4073, Art dentaire — Système d'informations relatif à la localisation du matériel dentaire sur le poste
de travail du prestataire de soins bucco-dentaires
ISO 9687, Médecine bucco-dentaire — Symboles graphiques pour matériel dentaire
ISO 11664-1, Colorimétrie — Partie 1: Observateurs CIE de référence pour la colorimétrie
ISO 14971, Dispositifs médicaux — Application de la gestion des risques aux dispositifs médicaux
ISO 15223-1, Dispositifs médicaux — Symboles à utiliser avec les informations à fournir par le fabricant —
Partie 1: Exigences générales
ISO/IEC 17025, Exigences générales concernant la compétence des laboratoires d'étalonnages et d'essais
ISO 17664-1, Traitement de produits de soins de santé — Informations relatives au traitement des dispositifs
médicaux à fournir par le fabricant du dispositif — Partie 1: Dispositifs médicaux critiques et semi-critiques
ISO 17664-2, Traitement de produits de soins de santé — Informations relatives au traitement des dispositifs
médicaux à fournir par le fabricant du dispositif — Partie 2: Dispositifs médicaux non critiques
ISO/CIE 19476, Caractérisation des performances des luxmètres et des luminancemètres
ISO 21530, Art dentaire — Matériaux utilisés pour les surfaces du matériel dentaire — Détermination de la
résistance aux désinfectants chimiques
IEC 60598-1, Luminaires — Partie 1: Exigences générales et essais
I EC 6 06 01-1:20 05/A M D1: 2012+ A M D2: 2020, Appareils électromédicaux — Partie 1: Exigences générales
pour la sécurité de base et les performances essentielles
IEC 62366-1, Dispositifs médicaux — Partie 1: Application de l'ingénierie de l'aptitude à l'utilisation aux
dispositifs médicaux
IEC 62471:2006, Sécurité photobiologique des lampes et des appareils utilisant des lampes
IEC/TR 62471-2:2009, Sécurité photobiologique des lampes et des appareils utilisant des lampes —
Partie 2: Lignes directrices pour les exigences de fabrication concernant la sécurité des rayonnements
optiques non laser
IEC 80601-2-60, Appareils électromédicaux — Partie 2-60: Exigences particulières pour la sécurité de base
et les performances essentielles des équipements dentaires
CIE 224, Colour Fidelity Index for accurate scientific use.
CIE S 017, ILV: International Lighting Vocabulary.
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 1942, ISO 4073, IEC 60598-1,
IEC 60601-1, CIE S 017 ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
luminaire opératoire
dispositif destiné à être utilisé par un opérateur pour éclairer la cavité buccale, qui soit répartit filtre,
ou transforme la lumière, ou toutes combinaisons de ceux-ci d’une ou de plusieurs sources lumineuses,
et qui comprend toutes les pièces nécessaires pour supporter, fixer et protéger les sources lumineuses
et les circuits auxiliaires, ainsi que les dispositifs de raccordement à l’alimentation
3.2
produit de restauration photo-activé
produit dentaire destiné à une utilisation buccale, qui intègre un système monomère dont la
polymérisation est photo initiée
4 Classification
4.1 Selon le type de protection contre les chocs électriques
Les luminaires opératoires sont classés comme suit, conformément à l’IEC 60601-1:
a) matériel de classe I;
b) matériel de classe II.
4.2 Selon le mode de fonctionnement
Les luminaires opératoires sont classés conformément à l’IEC 60601-1 pour un fonctionnement continu.
5 Exigences et recommandations
5.1 Exigences générales
Les luminaires opératoires doivent être conçus, construits et fabriqués de sorte que, lorsqu’ils sont
correctement transportés, stockés, installés, utilisés et entretenus selon les instructions, ils n’entraînent
aucun danger raisonnablement prévisible pour le patient, le personnel opératoire ou l’environnement
dans les conditions normales d’utilisation et dans les conditions de premier défaut.
Les luminaires opératoires doivent pouvoir être réglés de façon à permettre l’éclairage de la cavité
buccale dans toutes les positions opératoires du patient.
Si le matériel subit avec succès tous les essais décrits dans le présent document, ces exigences doivent
être considérées comme respectées.
5.2 Exigences optiques
5.2.1 Niveau d’éclairement réglable
Le niveau d’éclairement doit être réglable entre un niveau minimal et un niveau maximal spécifiés par
le fabricant. Le niveau d’éclairement maximal doit être d’au moins 15 000 lx mesuré à une distance de
700 mm du luminaire opératoire.
Le réglage de l’éclairement peut s’effectuer soit en continu, soit selon des niveaux discrets.
Réaliser les essais conformément à 7.2 et à 7.3.2.
Les exigences de 5.2.1 ne s’appliquent pas aux modes de fonctionnement destinés à être utilisés
uniquement lors de la manipulation de produits de restauration photo-activés.
5.2.2 Diagramme d’éclairement
5.2.2.1 Zones et niveaux d’éclairement
Le diagramme d’éclairement doit être mesuré afin de déterminer d’une part l’éclairement maximal,
E , et d’autre part les lignes d’isoéclairement suivantes, conformément à 7.3.2: 0,90 × E ,
v,max v,max
0,75 × E , 0,50 × E , 0,10 × E et 1 200 lx.
v,max v,max v,max
La zone éclairée intérieure, zone A, est définie comme étant la zone délimitée par la ligne d’isoéclairement
correspondant à 75 % de l’éclairement maximal. La limite extérieure de la zone A doit se trouver sur ou
en dehors d’une ellipse de 50 mm d’axe horizontal et de 25 mm d’axe vertical, et dont l’axe horizontal et
l’axe vertical sont respectivement alignés sur le grand axe et le petit axe du diagramme d’éclairement
(voir Figure 1). L’éclairement ne doit pas être inférieur à 75 % de E dans toute l’ellipse. Réaliser
v,max
l’essai conformément à 7.3.2.
La zone éclairée extérieure, zone B, est définie comme étant la zone délimitée par la ligne d’isoéclairement
correspondant à 50 % de l’éclairement maximal. La limite extérieure de la zone B doit se trouver sur ou
en dehors d’une ellipse de 80 mm d’axe horizontal et de 40 mm d’axe vertical, et ayant les mêmes axes
que l’ellipse, plus petite, liée à la zone A (voir Figure 2). Réaliser l’essai conformément à 7.3.2.
Dimensions en millimètres
Légende
A zone éclairée intérieure
Figure 1 — Exemple de diagramme d’éclairement satisfaisant aux exigences relatives à la
zone A
Dimensions en millimètres
Légende
B zone éclairée extérieure
Figure 2 — Exemple de diagramme d’éclairement satisfaisant aux exigences relatives à la
zone B
5.2.2.2 Uniformité d’éclairement
L’éclairement doit décroître en intensité, de manière progressive et régulière, vers la périphérie du
diagramme.
Réaliser l’essai conformément à 7.3.3.
5.2.3 Éclairement des yeux du patient
Une zone C est définie comme étant la zone délimitée par la ligne d’isoéclairement correspondant
à 90 % de l’éclairement maximal. Le niveau d’éclairement en tout point situé sur ou au-dessus d’une
ligne horizontale se trouvant à 60 mm au-dessus du point le plus proche des yeux du patient de la zone C
ne doit pas être supérieur à 1 200 lx (voir Figure 3).
Il convient que le luminaire opératoire puisse, de préférence, tourner autour des axes X, Y et Z, afin
d’offrir une flexibilité de positionnement maximale à l’opérateur, tout en évitant un éclairement excessif
des yeux du patient.
Réaliser l’essai conformément à 7.3.4.
Dimensions en millimètres
Légende
C zone délimitée par la ligne d’isoéclairement correspondant à 90 % de l’éclairement maximal
Figure 3 — Exemple de diagramme d’éclairement satisfaisant aux exigences relatives à la
limitation de l’éclairement des yeux du patient
5.2.4 Uniformité chromatique
Aucune variation chromatique perceptible (séparation de couleur) de la lumière incidente sur l’écran de
mesure ne doit être visible ni dans la zone A, ni dans la zone B.
Réaliser l’essai conformément à 7.3.5.
5.2.5 Température de couleur proximale
Les coordonnées chromatiques CIE (x,y), telles que définies dans l’ISO/CIE 11664-1, dans les zones A
et B du diagramme d’éclairement doivent se trouver dans la zone de forme quadrilatérale délimitée par
les coordonnées du Tableau 1 et ce, sur toute la plage de niveaux d’éclairement du luminaire opératoire.
Les coordonnées chromatiques CIE (u’,v’) des quatre points de coin, définies dans l’ISO/CIE 11664-5,
sont également indiquées dans le Tableau 1.
NOTE L’espace chromatique défini par les coordonnées du Tableau 1 correspond aux températures de
couleur proximales entre 3 600 K et 6 400 K.
Lorsque le luminaire opératoire est réglé sur le niveau d’éclairement maximal, il convient que la
température de couleur proximale soit, de préférence, comprise entre 4 500 K et 6 400 K.
Réaliser l’essai conformément à 7.3.6.
Les exigences de 5.2.5 ne s’appliquent pas aux modes de fonctionnement destinés à être utilisés
uniquement lors de la manipulation de produits de restauration photo-activés.
Tableau 1 — Coordonnées de l’espace chromatique
Coordonnées chromatiques CIE 1931 Coordonnées chromatiques CIE 1976
Point de coin
x y u' v'
1 0,311 0,360 0,186 0,484
2 0,316 0,322 0,203 0,465
3 0,414 0,428 0,227 0,527
4 0,396 0,377 0,235 0,504
NOTE Des informations supplémentaires concernant les formules de transformation entre les coordonnées (x,y) et les
coordonnées (u',v’) sont données dans l’Annexe A.
5.2.6 Ombres
Aucune dimension de l’ombre dure d’un disque de 20 mm de diamètre à une distance de 50 mm ne doit
dépasser 12 mm.
Réaliser l’essai conformément à 7.3.7.
5.2.7 Fidélité des couleurs
Pour l’éclairement général de la cavité buccale, le luminaire opératoire doit présenter un indice de
fidélité des couleurs, R , d’au moins 85.
f
NOTE L’importance de l’évaluation précise de la couleur dans le diagnostic et le traitement dentaires lors de
l’utilisation d’un luminaire opératoire justifie la spécification de R comme mesure de la fidélité des couleurs dans
f
le présent document, bien que la CIE 224 indique que R n’est pas destiné à servir de remplacement universel pour
f
l’indice général de rendu des couleurs, R , à l’heure actuelle. La décision de spécifier R dans le présent document
a f
a été prise en consultation avec la CIE.
Réaliser l’essai conformément à 7.3.8.
Les exigences de 5.2.7 ne s’appliquent pas aux modes de fonctionnement destinés à être utilisés
uniquement lors de la manipulation de produits de restauration photo-activés.
5.2.8 Risque lié aux expositions aux rayonnements UV actiniques pour la peau et l’œil
En ce qui concerne la classification relative au risque ultraviolet actinique (E ), le luminaire opératoire
s
doit relever tout au plus du groupe de risque 1, tel que spécifié en 6.1 de l’IEC 62471:2006, lorsqu’il est
soumis à essai selon les conditions spécifiées en 7.3.9. À moins que le luminaire opératoire soit classé
dans le «groupe sans risque» pour le risque ultraviolet actinique, la durée d’exposition autorisée, t ,
max
au sens de l’IEC 62471:2006, doit être calculée conformément à 7.3.9.
Le respect de cette exigence doit être vérifié soit au moyen de documents (par exemple, le rapport
d’essai du fabricant de la source lumineuse) attestant qu’aucune des sources lumineuses utilisées dans
le luminaire opératoire n’émet dans la plage de longueurs d’onde concernée (200 nm à 400 nm), soit au
moyen d’essais réalisés conformément à 7.3.9.
5.2.9 Risque lié aux expositions dans le proche UV pour l’œil
En ce qui concerne la classification relative au risque du proche UV (E ), le luminaire opératoire
UVA
doit relever tout au plus du groupe de risque 1, tel que spécifié en 6.1 de l’IEC 62471:2006, lorsqu’il est
soumis à essai selon les conditions spécifiées en 7.3.10.
À moins que le lumminaire opératoire soit classé dans le «groupe sans risque» pour le risque du
proche UV, la durée d’exposition autorisée, t , au sens de l’IEC 62471:2006, 4.3.2, doit être calculée
max
conformément à 7.3.10.
Le respect de cette exigence doit être vérifié soit au moyen de documents (par exemple, le rapport
d’essai du fabricant de la source lumineuse) attestant qu’aucune des sources lumineuses utilisées dans
le luminaire opératoire n’émet dans la plage de longueurs d’onde concernée (315 nm à 400 nm), soit au
moyen d’essais réalisés conformément à 7.3.10.
5.2.10 Risque rétinien lié aux expositions à la lumière bleue
La classification relative au risque rétinien lié à la lumière bleue (L ), au sens de l’IEC 62471:2006, 6.1,
B
doit correspondre tout au plus au groupe de risque 1 lorsqu’il est soumis à essai selon les conditions
spécifiées en 7.3.11.
À moins que le luminaire opératoire soit classé dans le «groupe sans risque» pour le risque rétinien
lié à la lumière bleue, la durée d’exposition autorisée, t , au sens de l’IEC 62471:2006, 4.3.3, doit être
max
calculée conformément à 7.3.11.
Réaliser l’essai conformément à 7.3.11.
5.2.11 Conditions de premier défaut pour la sécurité photobiologique
Une analyse en condition de premier défaut doit être effectuée pour les exigences relatives aux
expositions aux rayonnements UV actiniques pour la peau et l’œil (voir 5.2.8), aux expositions dans
le proche UV pour l’œil (voir 5.2.9) et au risque rétinien lié aux expositions à la lumière bleue (voir
5.2.10). Le luminaire opératoire doit être considéré comme «sécurisé en premier défaut» (voir
IEC 60601-1:2005+AMD1: 2012+ AMD2: 2020, 4.7) si sa classification en groupe de risque n’excède pas le
groupe de risque 2 indiqué dans l’IEC 62471:2006, 6.1 en condition de premier défaut.
NOTE Une condition de premier défaut, telle qu’un court-circuit ou l’ouverture du circuit de tout composant,
autre qu’un composant aux caractéristiques à haute fiabilité, ou une défaillance logicielle, est susceptible
d’entraîner une élévation du courant d’excitation des LED, une augmentation de l’éclairement et une classification
plus élevée dans les groupes de risques photobiologiques.
5.2.12 Chaleur causée par le rayonnement optique
L’éclairement énergétique sur la plage de longueurs d’onde comprise entre 300 nm et 2 500 nm doit
2 2
être ≤ 350 W/m (35 mW/cm ) au niveau d’éclairement maximal à une distance de 700 mm du luminaire
opératoire.
Réaliser l’essai conformément à 7.3.12.
5.2.13 Compatibilité avec les produits de restauration photo-activés
Si le luminaire opératoire est doté d’un programme destiné à être utilisé lors de la manipulation de
produits de restauration photo-activés, l’éclairement maximum du programme doit être d’au moins
6 500 lx et l’éclairement énergétique pondéré de la camphorquinone doit être inférieur à 3,0 W/
2 2
m (0,3 mW/cm ) si elle est soumise à essai dans les conditions spécifiées en 7.3.13. L’éclairement
énergétique pondéré du spectre d’absorbance de la camphoroquinone correspond à l’intégrale du
produit du spectre d’éclairement énergétique du luminaire opératoire par celui du spectre d’absorption
normalisé de la camphoroquinone sur la plage de longueurs d’onde comprise entre 400 nm et 515 nm
(voir 7.3.13).
NOTE Les systèmes photo-initiateurs des produits de restauration dentaire disponibles dans le
commerce se basent actuellement sur au moins une des substances suivantes: camphoroquinone, 1-phényl-1,2-
propanedione (PPD) ou oxydes d’acylphosphine. Chacun de ces photo-initiateurs possède un spectre d’absorbance
différent. Étant donné que le spectre d’absorbance de la camphoroquinone s’étend sur des longueurs d’onde
plus élevées que les autres photo-initiateurs, le chevauchement avec le spectre d’éclairement des luminaires
opératoires est plus important en utilisant cette substance. Par conséquent, le spectre d’absorbance de la
camphoroquinone est supposé représenter le scénario le plus défavorable pour l’évaluation des effets éventuels
des luminaires opératoires dentaires sur les produits de restauration photo-activés.
Réaliser l’essai conformément à 7.3.13.
5.3 Exigences mécaniques
5.3.1 Parties mobiles
L’ I EC 6 06 01-1:20 05+A M D1: 2012+ A M D2: 2020, 9. 2 s ’appl ique .
Réaliser l’essai conformément à 7.4.1.
5.3.2 Dispositifs de commande
Les dispositifs de commande doivent être conçus et placés de façon à réduire au minimum le risque de
mise en marche accidentelle. Les symboles graphiques utilisés pour les dispositifs de commande et les
caractéristiques doivent être conformes à l’ISO 9687.
L’ I EC 6 06 01-1:20 05+A M D1: 2012+ A M D2: 2020, 15 .1 s ’appl ique .
5.3.3 Mouvement de rotation
Les luminaires opératoires doivent être conçus pour éviter le risque d’endommagement des conducteurs
électriques pendant le mouvement de rotation de tous leurs éléments mobiles.
L’ I EC 6 06 01-1:20 05+A M D1: 2012+ A M D2: 2020, 9. 2 s ’appl ique .
5.3.4 Manipulation et réglage mécanique
5.3.4.1 Stabilité après positionnement
Les luminaires opératoires doivent être exempts de dérive apparente lorsqu’ils sont positionnés.
Réaliser l’essai conformément à 7.4.2.
5.3.4.2 Forces mises en jeu
La force à développer au niveau de la poignée pour repositionner le luminaire opératoire ne doit pas
dépasser 30 N. Des réglages mineurs de la position de la source lumineuse ne doivent pas nécessiter une
force supérieure à 7 N.
Réaliser l’essai conformément à 7.4.3.
5.3.4.3 Risques mécaniques
L’ I EC 6 06 01-1:20 05+A M D1: 2012+ A M D2: 2020, 9.1 s ’appl ique .
5.3.5 Parties projetées
Le luminaire opératoire doit être conçu pour assurer une protection contre les effets du bris de sa
source lumineuse, s’il est possible que sa source lumineuse se brise. Cette exigence ne s’applique pas
aux sources lumineuses à LED.
Le luminaire opératoire doit être conçu de sorte que les éclats produits par le bris de la source
lumineuse ne puissent pas compromettre la sécurité. Ce point doit être vérifié par une analyse du risque
appropriée, conformément à l’ISO 14971.
5.4 Retraitement au niveau d’hygiène requis
Toutes les parties extérieures du luminaire opératoire qu’il est possible de toucher lors de son utilisation
et de sa mise en place doivent être adaptées à un retraitement au moyen de produits et de méthodes
recommandés par le fabricant, sans détérioration des surfaces ni des étiquetages.
Le fabricant doit fournir des informations relatives au retraitement des luminaires opératoires,
conformément à l’ISO 17664-1 et à l' ISO 17664-2, le cas échéant.
Toutes les exigences de sécurité doivent être maintenues après chaque phase de retraitement.
Les essais de résistance au nettoyage et à la désinfection doivent être effectués conformément à
l’ISO 21530.
5.5 Exigences électriques
Les luminaires opératoires doivent pouvoir fonctionner en continu. L’IEC 60601-1:2005+AMD1: 2012+
AMD2: 2020 et l’IEC 80601-2-60 s’appliquent.
5.6 Aptitude à l’utilisation
L’évaluation de l’aptitude à l’utilisation doit être effectuée selon le processus décrit dans l’IEC 62366-1.
Les essais doivent être effectués conformément à l’IEC 62366-1.
6 Échantillonnage
Tous les essais de type doivent être effectués sur un échantillon représentatif du luminaire opératoire.
7 Essais
7.1 Généralités
Tous les essais décrits dans le présent document sont des essais de type.
Les essais doivent être réalisés à une température ambiante de (23 ± 2) °C. L’humidité relative doit être
comprise entre 30 % et 70 %.
Tous les mesurages de rayonnements optiques doivent pouvoir être retracés par rapport au système
international d’unités (SI) mis en œuvre par les exigences de l’ISO/IEC 17025.
7.2 Inspection visuelle
L’inspection visuelle doit être effectuée avec une acuité visuelle normale, sans grossissement.
7.3 Essais optiques
7.3.1 Configuration d’essai
Diriger le faisceau lumineux sur un écran de mesure, perpendiculaire à l’axe optique, à une distance de
700 mm mesurée depuis la partie extérieure la plus avancée du luminaire opératoire d’où la lumière est
émise.
Pendant les essais, ajuster tous les dispositifs de commande de l’éclairement au niveau d’éclairement
maximal et faire fonctionner jusqu’à stabilisation de l’éclairement énergétique et de la couleur, tel que
déterminé par contrôle de la moyenne actuelle des mesures, avant de procéder aux mesures pour les
essais spécifiés de 7.3.2 à 7.3.13, sauf spécification contraire.
Tracer un système de coordonnées rectangulaire dans le plan de mesure, l’origine des coordonnées
(c’est-à-dire le point d’intersection des axes de coordonnées) étant placée au centre de la zone
d’éclairement maximal, avec l’axe des x parallèle à l’axe principal du diagramme d’éclairement. S’il y
a une coupure d’éclairement bien marquée dans la direction des y, prendre celle-ci comme direction
positive. À défaut de coupure d’éclairement bien marquée dans la direction des y, choisir arbitrairement
une direction comme direction positive.
Pour les essais spécifiant l’évaluation visuelle du diagramme d’éclairement, placer un écran plat blanc
uniforme, neutre et à réflexion diffuse dans le plan de mesure. Pour les essais nécessitant des mesures
à l’aide d’instruments, placer le détecteur spécifié dans le plan de mesure, sauf spécification contraire.
Réaliser les essais optiques dans une pièce où tant la lumière provenant d’autres sources que la lumière
réfléchie par les surfaces sont négligeables.
Si un luminaire opératoire est conçu pour être utilisé à une distance différente de 700 mm, le fabricant
doit indiquer la distance de fonctionnement prévue dans les instructions d’utilisation et inclure
les mesures optiques supplémentaires à la distance de fonctionnement prévue dans la description
technique.
7.3.2 Niveau d’éclairement et diagramme d’éclairement
Utiliser la configuration d’essai décrite en 7.3.1.
Mesurer les niveaux d’éclairement à l’aide d’un photomètre étalonné conformément à l’ISO/CIE 19476 et
possédant une cellule active de 10 mm de diamètre.
En déplaçant le photomètre dans le plan de mesure, effectuer les mesures selon des coordonnées
rectilignes espacées de 5 mm maximum, de façon à inclure tous les points du diagramme d’éclairement
dont l’éclairement est supérieur à 600 lx.
Un photomètre capable d’enregistrer indirectement la répartition de l’éclairement lors de la mesure,
c’est-à-dire un dispositif de mesurage de luminance par imagerie (ILMD), peut être utilisé à cette fin.
Dans ce cas, le diagramme d’éclairement est généralement projeté sur un écran plat, uniforme et à
réflexion diffuse positionné dans le plan de mesurage et la distribution de la luminance de la lumière
réfléchie est mesurée à l’aide de l’ILMD. L’uniformité et la réponse directionnelle des caractéristiques
de réflectance de l’écran doivent être évaluées et corrigées ou prises en compte dans les incertitudes de
mesure.
Enregistrer les mesures et leurs coordonnées. Déterminer l’éclairement maximal, E . Utiliser
v,max
l’interpolation linéaire des mesures pour calculer et tracer les lignes d’isoéclairement suivantes,
spécifiées en 5.2.2.1: 0,90 × E , 0,75 × E , 0,50 × E , 0,10 × E et 1 200 lx. Vérifier si les
v,max v,max v,max v,max
exigences définies en 5.2.1 et 5.2.2.1 sont respectées.
7.3.3 Uniformité d’éclairement
Utiliser la configuration d’essai décrite en 7.3.1.
L’exigence est respectée si aucun anneau brillant ni aucune tache brillante n’apparaît visible à l’extérieur
de la zone centrale d’éclairement
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
