INTERNATIONAL STANDARD ISO 14253-5:2015(E)
Geometrical product specifications (GPS) — Inspection by
measurement of workpieces and measuring equipment —
Part 5:
Uncertainty in verification testing of indicating
measuring instruments
1 Scope
This part of ISO 14253 specifies concepts and terms for evaluating the uncertainties of the test values
derived according to a test protocol agreed upon by the parties and relative to instrument indication(s),
obtained in verification testing of GPS indicating measuring instruments.
NOTE The uncertainty of the test values, referred to as test value uncertainty, is not to be confused with the
measurement uncertainty associated with using that indicating measuring instrument to measure workpieces.
The former only is covered in this part of ISO 14253; for guidance on the latter see the ISO/IEC Guide 98-3 (GUM)
and ISO 14253-2.
When a test of an indicating measuring instrument comprises several test values, some relative to
the instrument indication and some to other metrological characteristics, this part of ISO 14253 is
concerned with the uncertainty of the former only.
This part of ISO 14253 does not provide guidelines to ensure the adequacy of a test protocol; rather,
once a test protocol is given, it describes how to evaluate the consequent test value uncertainty.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 10360-1:2000, Geometrical Product Specifications (GPS) — Acceptance and reverification tests for
coordinate measuring machines (CMM) — Part 1: Vocabulary
ISO 14253-1:2013, Geometrical product specifications (GPS) — Inspection by measurement of workpieces
and measuring equipment — Part 1: Decision rules for proving conformity or nonconformity with
specifications
ISO/TR 14253-6:2012, Geometrical product specifications (GPS) — Inspection by measurement of
workpieces and measuring equipment — Part 6: Generalized decision rules for the acceptance and rejection
of instruments and workpieces
ISO 14978:2006, Geometrical product specifications (GPS) — General concepts and requirements for GPS
measuring equipment
ISO 17450-2:2012, Geometrical product specifications (GPS) — General concepts — Part 2: Basic tenets,
specifications, operators, uncertainties and ambiguities
ISO/IEC Guide 98-3:2008, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in
measurement (GUM:1995)
ISO/IEC Guide 99:2007, International vocabulary of metrology — Basic and general concepts and
associated terms (VIM)
© ISO 2015 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 14253-5:2015(E)
3 Terms and definitions
For the purpose of this document, the terms and definitions given in ISO 10360-1, ISO 14253-1,
ISO/TR 14253-6, ISO 14978, ISO 17450-2, ISO/IEC Guide 98-3 (GUM), ISO/IEC Guide 99 (VIM), and the
following apply.
3.1
test
sequence of preparatory, measurement, mathematical and
decisional actions according to a test protocol
Note 1 to entry: Not all steps in the sequence are necessarily present in a test protocol.
Note 2 to entry: Tests are often used to verify the specifications of a GPS indicating measuring instrument.
Note 3 to entry: The specification of an indicating measuring instrument may be expressed by one or more MPEs
(Maximum Permissible Errors).
Note 4 to entry: Prominent cases of tests are the acceptance test and the reverification test.
Note 5 to entry: This term is sometimes used in a wider sense, encompassing cases when a test produces a binary
or categorical result. An example of a binary assessment is determining whether or not a software algorithm
converged. For the purpose of this part of ISO 14253, tests are restricted to those based on test values.
Note 6 to entry: See Figure 1.
3.2
test instance
combination of test equipment, set up, measurement sequence, environmental and instrumental
conditions of a test, which yields a test value(s)
3.3
permissible test instance
test instance in compliance with the test protocol, and with the alternatives and stipulations therein
Note 1 to entry: An alternative occurs when the test protocol allows options, either discrete among enumerated
cases, or continuous in a range of permissible values. An example of the former is the choice of the test equipment,
e.g. a gauge block or a step gauge for testing a CMM; an example of the latter is the ambient temperature within
the required test conditions.
Note 2 to entry: A stipulation occurs when the test protocol specifies the amount of measurement in a test, e.g. a
specific number of repeated measurements.
Note 3 to entry: A test may be subject to alternatives and stipulations at the same time. For instance, test
equipment is applied to an indicating measuring instrument in a limited number of configurations (stipulation)
chosen at the tester counterpart’s discretion (alternative).
Note 4 to entry: Alternatives serve two purposes. (1) To accommodate to actual conditions. For instance,
alternative test equipment to accommodate actual availability, or any environmental condition within the required
test conditions to accommodate the actual testing environment. (2) To leave details of the test unspecified up
to the time of testing, to encourage the indicating measuring instrument manufacturer – in order to avoid non-
acceptance of the instrument – to deliver overall compliant indicating measuring instruments. For instance,
some procedural details may be left to the tester counterpart (3.14) to decide at the time of testing, to force the
manufacturer to deliver a compliant indicating measuring instrument for any possible procedural option.
3.4
test measurand
metrological characteristic of an indicating measuring instrument intended to be verified in a test,
based on a single permissible test instance, defined by a test protocol
Note 1 to entry: A test protocol may allow for multiple permissible test instances, to adapt to actual circumstances
and to limit the experimental effort. The test measurand is defined for each single test instance, and different
permissible test instances may give raise to different test measurands.
2 © ISO 2015 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 14253-5:2015(E)
3.5
test protocol
predefined detailed specification of a test which defines the test measurand, the required test
conditions and a decision rule
Note 1 to entry: The test protocol is defined either by relevant standards or – when none is available – by the
tester or the tester counterpart (3.14).
Note 2 to entry: The tester and the tester counterpart are to agree upon the test protocol prior to the test.
Note 3 to entry: A default decision rule is given in ISO 14253-1. See ISO/TR 14253-6 for guidance in defining
alternative decision rules.
Note 4 to entry: An unambiguous test protocol is crucial for the effectiveness of a test. In particular, the
definition of the set of permissible test instances constitutes a trade-off between thoroughness and practical and
economical viability of the test.
Note 5 to entry: As the default rule in ISO 14253-1 is stringent and conservative, in this case the verification
approaches a proof in an absolute sense.
3.6
measured test indication
result of a measurement performed in a test, which contributes to the test value according to a test
operator
Note 1 to entry: A test value may be based either on a single or on multiple measured test indications, as stipulated
in the test protocol.
3.7
test operator
predefined sequence of mathematical and/or statistical operations applied to the measured test
indication(s) collected in the test to deliver a test value
Note 1 to entry: Each test value is delivered according to a test operator. In the case of a test yielding multiple test
values (see 3.8 Note 4 to entry), as many test operators are needed.
Note 2 to entry: The operations in the sequence can be divided in four broad categories: outlier rejection, noise
reduction, statistics, and other mathematical operations.
— Examples of outlier rejection: (1) discarding measured test indications above the 99th percentile of the
measured test indications collected in the test; (2) when no more than 2 % of the measured test indications
causes failure to meet the specification, repeating those measurement three times.
— Examples of noise reduction: (1) taking the median of repeated measurement values; (2) performing a
(spatial) frequency analysis and discarding all wavelengths above a predefined threshold.
— Examples of statistics: taking (1) the mean or (2) the maximum of the absolute values of the measured test
indications collected in the test.
— Examples of other mathematical operations: (1) computing a Gaussian (best-fit) sphere associated to the
coordinates obtained as measured test indications, and the individual distances of each measured test indication
to the sphere centre; (2) computing the mean of the measured test indications taken in a scan over a line.
3.8
test value
quantity value measured in a test estimating the magnitude of a test measurand
Note 1 to entry: A test value is based on the measured test indication(s) and is derived according to the test operator.
Note 2 to entry: A test value cannot usually capture the performance of an indicating measuring instrument in
full, because is limited as regulated by the test protocol.
Note 3 to entry: A test value may be derived from several measured test indications, according to the test operator.
© ISO 2015 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 14253-5:2015(E)
Note 4 to entry: A test may yield more than a test value. For example, a test may address several metrological
characteristics of an indicating measuring instrument for which MPE’s are set, resulting in as many test values.
Note 5 to entry: Figure 1 depicts the case of a test with a single MPE. When more are present in a test, items 3 to
7 are repeated for each MPE.
Note 6 to entry: There may be cases when no MPE is set to compare with. Possible examples are when a dismissed
indicating measuring instrument is being reintegrated, or when an MPE originally stated in the data sheet is
being adapted to the actual requirements of a company prior to reverification testing. In these cases, items 5 to 7
are missing, and the test terminates with the determination of the test value(s).
Figure 1 — Schematic of a test
3.9
test value uncertainty
test uncertainty
measurement uncertainty associated to a test value
Note 1 to entry: The test value uncertainty is not a measure of the performance of the indicating measuring
instrument under test; the performance is captured by the test values.
Note 2 to entry: The test value uncertainty is commonly used in the application of decision rules.
Note 3 to entry: The test value uncertainty is usually controlled by and is the responsibility of the tester, who
usually provides and uses the test equipment. See 7.4 when alternative test equipment is provided by the tester
counterpart (3.14).
Note 4 to entry: The test value uncertainty does not include any definitional uncertainty due to possible non
uniqueness of test values in a permissible test instance. By agreement on the test protocol, the test is valid for
any permissible test instance, for each of which a unique test measurand applies (see 3.4 Note 1 to entry).
Note 5 to entry: The test value uncertainty reveals neither the effectiveness of a test protocol in assessing a
metrological characteristic, nor the reproducibility of a test value over different permissible test instances.
4 © ISO 2015 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 14253-5:2015(E)
3.10
test equipment
measuring system and its accessories used in a test, other than the indicating measuring instruments
under test and its recognized accessories
EXAMPLE 1 In the test of a micrometer, the test equipment may be a set of gauge blocks.
EXAMPLE 2 In the test of a CMM, the test equipment may be calibrated test lengths and a calibrated sphere
with their supports.
3.11
instrument-related input quantity
input quantity affecting a test value, associated with the indicating measuring instrument
EXAMPLE 1 The distributed temperature – and its spatial and temporal gradients – of the indicating
measuring instrument.
EXAMPLE 2 The distributed strain due to deformation of the indicating measuring instrument induced by the
load of the test equipment weight.
3.12
test equipment-related input quantity
input quantity affecting a test value, associated with the test equipment
EXAMPLE 1 The distributed temperature – and its spatial and temporal gradients – of the test equipment.
EXAMPLE 2 Displacement of the test equipment relative to the indicating measuring instrument occurring
during the test (drift and rock), and strain of the test equipment due to fixturing.
Note 1 to entry: While testing indicating measuring instruments, the usual roles in measurement of the indicating
measuring instruments and of the workpieces are reversed (what measures what, see the Introduction). Typically,
for workpiece measurements, a known accuracy indicating measuring instrument measures an unknown
characteristic of the workpiece. But in this part of ISO 14253, known accuracy test equipment is used to measure
test values of an unknown accuracy indicating measuring instrument. In light of this, the test equipment-related
input quantities are influence quantities (see ISO/IEC Guide 99:2007, 2.52, EXAMPLE 3), while the instrument-
related input quantities are not.
3.13
tester
party who performs a verification test
3.14
tester counterpart
party in a test other than the tester
Note 1 to entry: In an acceptance test, the tester counterpart may be either the customer or the supplier, possibly
represented by a third party.
Note 2 to entry: In a reverification test, the tester counterpart is the user, possibly represented by a third party.
3.15
tester responsibility criterion
criterion according to which an input quantity is accounted for as a test value uncertainty component if
and only if it is controlled by the tester, either directly or indirectly
Note 1 to entry: Examples of uncertainty components under the tester’s direct control are the thermal
stabilization and the set up of the test equipment.
Note 2 to entry: Examples of uncertainty components under the tester’s indirect control are the calibration
uncertainties of the test equipment: even if these values are determined by calibration laboratories and not by
the tester, the tester controls them indirectly by selecting which equipment, when alternatives are allowed, and
which calibration laboratory.
© ISO 2015 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 14253-5:2015(E)
3.16
user-provided quantity value
quantity value provided by the user of an indicating measuring instrument in normal operation,
necessary for the indicating measuring instrument to perform as designed
Note 1 to entry: Indicating measuring instruments use user-provided quantity values to compensate for
predicted systematic effects, e.g. a user-provided CTE (Coefficient of Thermal Expansion) of the material of the
workpiece/artefact is used to compensate for its thermal expansion.
Note 2 to entry: Not all indicating measuring instruments require user-provided quantity values.
Note 3 to entry: A default value may be assigned to a user-provided quantity value, and a user may even not
−6 −1
realize the default occurring. For example, the user-provided CTE in Note 1 to entry may default to 11,5 · 10 K
– typical for steel, taken for the actual compensation unless the user actively inputs another quantity value.
Note 4 to entry: An indicating measuring instrument may let the user choose a user-provided quantity value
among a list of predefined values or cases, e.g. in its software interface.
Note 5 to entry: When indicating measuring instruments are tested, the tester is required to provide the user-
provided quantity values (if any).
4 General
ISO 14253-1 handles the demonstration of conformity (or nonconformity) to specifications in a uniform
way, regardless of whether the specification corresponds to a workpiece (passive in measurement) or
to an indicating measuring instrument (active in measurement). No difference is made between the
two cases, apart from the specific terms tolerance (for the workpiece) and maximum permissible error
(for the instruments) replacing the generic term specification. This uniformity is very valuable, as it
provides a unified approach. In both cases, the decision rule is based on the measurement uncertainty,
which is an essential part of it.
The evaluation of the measurement uncertainty when testing workpieces might not be simple, but is
conceptually straightforward. What is specified and subject to testing is dimensional or geometrical
characteristics of one or more features of the workpiece. GPS provides a sophisticated, detailed,
unambiguous set of linguistic, symbolic and conceptual tools to specify characteristics of features.
All the information needed for the test is contained in the workpiece specification, e.g. the technical
drawings. The tester can choose (based, e.g. on economics) between several measurement instruments
and techniques to test if a given part conforms to specifications. Alternative testing methods are all
intended to deliver the same test value within their different uncertainties.
The evaluation of the measurement uncertainty when testing indicating measuring instruments might
be simple, but it is not conceptually straightforward and requires careful consideration. The objective of
the testing in this case is to evaluate metrological characteristics of indicating measuring instruments.
Even for very simple indicating measuring instruments, the possible measurement tasks are many; for
complex indicating measuring instruments (e.g. CMMs), they may be virtually infinite. In addition, the
environment may vary over the required test conditions, with impact on the performance. Different
permissible test instances may yield different test values. In principle, all possible measuring tasks
and environmental conditions should be tested, but this is usually impossible, and certainly not viable
economically.
To make a test feasible, well-defined and valuable, a test protocol is needed. The test protocol specifies
the test measurand and the requirements needed to fulfil the test, e.g. the measurement procedure, the
test equip
...
NORME ISO
INTERNATIONALE 14253-5
Première édition
2015-09-01
Spécification géométrique des
produits (GPS) — Vérification
par la mesure des pièces et des
équipements de mesure —
Partie 5:
Incertitude liée aux essais de
vérification des appareils de mesure
indicateurs
Geometrical product specifications (GPS) — Inspection by
measurement of workpieces and measuring equipment —
Part 5: Uncertainty in verification testing of indicating measuring
instruments
Numéro de référence
ISO 14253-5:2015(F)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 14253-5:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14253-5:2015(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application .1
2 Références normatives .1
3 Termes et définitions .2
4 Généralités .6
5 Mesurande d’essai .7
5.1 Généralités . 7
5.2 Grandeurs d’entrée et définition des mesurandes d’essai . 8
6 Critère de responsabilité du contrôleur .10
7 Problématiques spécifiques dans les essais des appareils de mesure indicateurs .12
7.1 Généralités .12
7.2 Erreurs des appareils de mesure indicateurs .12
7.3 Erreurs dans les valeurs de grandeur fournies par l’utilisateur .12
7.4 Utilisation d’un équipement d’essai alternatif .13
Annexe A (informative) Lignes directrices concernant l’utilisation d’un équipement
d’essai alternatif .15
Annexe B (informative) Relation avec le modèle de matrice GPS.17
Bibliographie .19
© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14253-5:2015(F)

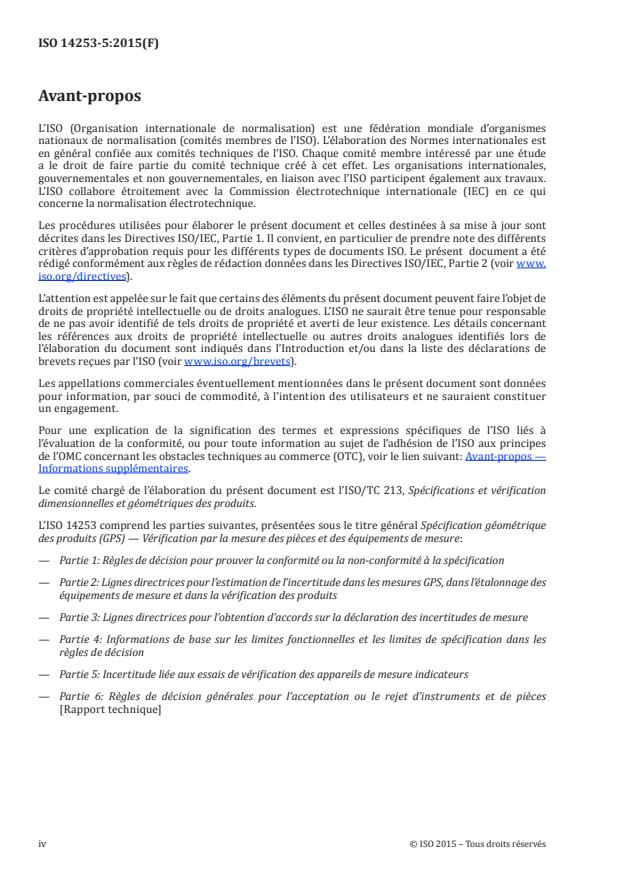

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 213, Spécifications et vérification
dimensionnelles et géométriques des produits.
L’ISO 14253 comprend les parties suivantes, présentées sous le titre général Spécification géométrique
des produits (GPS) — Vérification par la mesure des pièces et des équipements de mesure:
— Partie 1: Règles de décision pour prouver la conformité ou la non-conformité à la spécification
— Partie 2: Lignes directrices pour l’estimation de l’incertitude dans les mesures GPS, dans l’étalonnage des
équipements de mesure et dans la vérification des produits
— Partie 3: Lignes directrices pour l’obtention d’accords sur la déclaration des incertitudes de mesure
— Partie 4: Informations de base sur les limites fonctionnelles et les limites de spécification dans les
règles de décision
— Partie 5: Incertitude liée aux essais de vérification des appareils de mesure indicateurs
— Partie 6: Règles de décision générales pour l’acceptation ou le rejet d’instruments et de pièces
[Rapport technique]
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14253-5:2015(F)
Introduction
La présente partie de l’ISO 14253 fait partie de la série de documents traitant de la spécification
géométrique des produits (GPS) (voir ISO 14638). Elle influence le maillon F de toutes les chaînes de
normes dans la matrice GPS générale.
Le modèle de matrice ISO/GPS de l’ISO 14638 donne une vue d’ensemble du système ISO/GPS, dont la
présente Norme internationale fait partie. Les principes fondamentaux du système ISO/GPS, donnés
dans l’ISO 8015, s’appliquent à la présente partie de l’ISO 14253 et les règles de décision par défaut,
données dans l’ISO 14253-1, s’appliquent aux spécifications faites conformément à la présente partie de
l’ISO 14253, sauf indication contraire.
Pour de plus amples informations sur la relation de la présente partie de l’ISO 14253 avec les autres
normes et le modèle de matrice GPS, voir l’Annexe B.
Les règles de décision pour décider de la conformité ou de la non-conformité aux spécifications sont
basées sur l’incertitude de mesure encourue pendant l’essai.
La pratique régulière de mesures familiarise les métrologues et les praticiens avec l’incertitude de
mesure. Tout effet possible pouvant affecter le résultat de mesure est pris en compte et quantifié
comme composante d’incertitude pour être finalement inclus dans l’incertitude composée. Le but de la
mesure est de rassembler des informations quantitatives sur un mesurande donné, et la déclaration des
incertitudes indique le degré de fiabilité de ces informations.
Dans le cas des essais d’appareils de mesure indicateurs, le but de la mesure est plus d’étudier une
ou plusieurs caractéristiques métrologiques de l’appareil de mesure indicateur que de mesurer les
caractéristiques des éléments d’une pièce. L’incertitude évaluée dans ce cas (l’incertitude de valeur
d’essai) quantifie la précision de la valeur d’essai. L’essai détecte la qualité de l’appareil de mesure
indicateur, rapportée par le biais des valeurs d’essai et non de l’incertitude de valeur d’essai.
L’incertitude de valeur d’essai des appareils de mesure indicateurs n’est pas à première vue facile à
évaluer, et la détermination des composantes d’incertitude qu’il convient de prendre ou ne pas prendre
en compte requiert la plus grande attention.
Certains essais d’appareils de mesure indicateurs peuvent porter sur d’autres grandeurs que les
indications de l’instrument, ou un essai unique peut étudier à la fois la (les) indication(s) de l’instrument
et d’autres caractéristiques métrologiques. Citons comme exemple l’essai d’un micromètre, visant
à étudier l’erreur d’indication (soumise à une EMT) et la force de mesure (soumise à une LMT). La
présente partie de l’ISO 14253 ne s’applique pas aux essais (ou parties d’essais) portant sur d’autres
caractéristiques métrologiques que les indications des instruments: ces essais concernent des grandeurs
pour lesquelles l’application du Guide ISO/IEC 98-3 (GUM) et de l’ISO 14253-2 est à première vue directe,
et ne nécessite pas de ligne directrice supplémentaire dans la présente partie de l’ISO 14253.
La présente norme donne une définition rigoureuse de l’incertitude de valeur d’essai lié aux essais sur
les appareils de mesure indicateurs. L’application de l’évaluation de l’incertitude conventionnellement
vraie basée sur cette définition et selon le Guide ISO/IEC 98-3 (GUM) et l’ISO 14253-2 détermine quelles
composantes d’incertitude prendre en compte.
© ISO 2015 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14253-5:2015(F)
Spécification géométrique des produits (GPS) — Vérification
par la mesure des pièces et des équipements de mesure —
Partie 5:
Incertitude liée aux essais de vérification des appareils de
mesure indicateurs
1 Domaine d’application
La présente partie de l’ISO 14253 spécifie les concepts et les termes pour l’évaluation des incertitudes
des valeurs d’essai dérivées selon un protocole d’essai convenu entre les parties et portant sur la
(les) indication(s) des instruments, obtenue lors des essais de vérification des appareils de mesure
indicateurs GPS.
NOTE Il ne faut pas confondre l’incertitude des valeurs d’essai, appelée incertitude de valeur d’essai, avec
l’incertitude de mesure associée à l’utilisation de cet appareil de mesure indicateur pour mesurer des pièces.
Seule la première est couverte par la présente partie de l’ISO 14253; pour toute indication concernant la seconde,
voir le Guide ISO/IEC 98-3 (GUM) et l’ISO 14253-2.
Lorsqu’un essai sur un appareil de mesure indicateur comprend plusieurs valeurs d’essai, certaines
se rapportant à l’indication de l’instrument et d’autres à d’autres caractéristiques métrologiques, la
présente partie de l’ISO 14253 ne concerne que l’incertitude de la première.
La présente partie de l’ISO 14253 ne fournit pas les lignes directrices pour assurer l’adéquation d’un
protocole d’essai; mais plutôt, une fois qu’un protocole d’essai est donné, il décrit comment évaluer
l’incertitude de la valeur d’essai conséquente.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 10360-1:2000, Spécification géométrique des produits (GPS) — Essais de réception et de vérification
périodique des machines à mesurer tridimensionnelles (MMT) — Partie 1: Vocabulaire
ISO 14253-1:2013, Spécification géométrique des produits (GPS) — Vérification par la mesure des pièces et
des équipements de mesure — Partie 1: Règles de décision pour prouver la conformité ou la non-conformité
à la spécification
ISO/TR 14253-6:2012, Spécification géométrique des produits (GPS) — Vérification par la mesure des
pièces et des équipements de mesure — Partie 6: Règles de décision générales pour l’acceptation ou le rejet
d’instruments et de pièces
ISO 14978:2006, Spécification géométrique des produits (GPS) - Concepts et exigences généraux pour les
équipements de mesure GPS
ISO 17450-2:2012, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2:
Principes de base, spécifications, opérateurs, incertitudes et ambiguïtés
Guide ISO/IEC 98-3:2008, Incertitude de mesure — Partie 3: Guide pour l’expression de l’incertitude de
mesure (GUM:1995)
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 14253-5:2015(F)
Guide ISO/IEC 99:2007, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et
termes associés (VIM)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 10360-1, l’ISO 14253-1,
l’ISO/TR 14253-6, l’ISO 14978, l’ISO 17450-2, le Guide ISO/IEC 98-3 (GUM), le Guide ISO/IEC 99 (VIM)
ainsi que les suivants s’appliquent.
3.1
essai
séquence d’actions préparatoires, de mesure, mathématiques
et décisionnelles effectuées selon un protocole d’essai
Note 1 à l’article: Toutes les étapes de la séquence ne sont pas nécessairement présentes dans un protocole d’essai.
Note 2 à l’article: Les essais servent souvent à vérifier les spécifications d’un appareil de mesure indicateur GPS.
Note 3 à l’article: La spécification d’un appareil de mesure indicateur peut être exprimée par une ou plusieurs
EMT (erreurs maximales tolérées).
Note 4 à l’article: Les cas d’essais les plus courants sont l’essai de réception et l’essai de vérification périodique.
Note 5 à l’article: Ce terme est parfois utilisé dans un sens plus large, comprenant des cas où un essai produit un
résultat binaire ou catégoriel. Déterminer si oui ou non un algorithme logiciel a convergé constitue un exemple
d’évaluation binaire. Pour les besoins de la présente partie de l’ISO 14253, les essais sont limités à ceux basés sur
des valeurs d’essai.
Note 6 à l’article: Voir la Figure 1.
3.2
cas d’essai
combinaison de l’équipement d’essai, de l’installation, de la séquence de mesurage, et des conditions
environnementales et instrumentales d’un essai, ce qui donne une (des) valeur(s) d’essai
3.3
cas d’essai toléré
cas d’essai conforme au protocole d’essai, et aux alternatives et recommandation associées
Note 1 à l’article: Une alternative intervient lorsque le protocole d’essai permet des options, soit discrètes parmi
des cas énumérés, soit continues dans une plage de valeurs tolérées. Le choix de l’équipement d’essai, par exemple
une cale-étalon ou une jauge graduée pour l’essai d’une machine à mesurer tridimensionnelle (MMT), constitue
un exemple du premier type d’alternative; la température ambiante comprise dans les conditions d’essai requises
constitue un exemple du second.
Note 2 à l’article: Une recommandation intervient lorsque le protocole d’essai spécifie la quantité de mesure dans
un essai, par exemple le nombre spécifique de mesures répétées.
Note 3 à l’article: Un essai peut être soumis à la fois à des alternatives et à des recommandations. Par exemple,
l’équipement d’essai est appliqué sur un appareil de mesure indicateur dans un nombre limité de configurations
(recommandation) choisi par l’homologue du contrôleur à sa convenance (alternatives).
Note 4 à l’article: Les alternatives ont deux objectifs. (1) Permettre de s’adapter aux conditions réelles;
par exemple, utiliser un équipement d’essai alternatif adapté à la disponibilité réelle ou une condition
environnementale quelconque comprise dans les conditions d’essai requises adaptée à l’environnement d’essai
réel. (2) Permettre de ne pas spécifier les détails de l’essai jusqu’au moment de l’essai afin d’inciter le fabricant
d’appareils de mesure indicateurs afin d’éviter la non-acceptation de l’instrument à fournir des appareils de
mesure indicateurs généralement conformes. Par exemple, certains détails de procédure peuvent être laissés au
choix de l’homologue du contrôleur (3.14) au moment de l’essai afin d’obliger le fabricant à fournir un appareil de
mesure indicateur conforme pour toute option de procédure possible.
2 © ISO 2015 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 14253-5:2015(F)
3.4
mesurande d’essai
caractéristique métrologique d’un appareil de mesure indicateur prévue d’être vérifié dans un essai,
basé sur un cas d’essai toléré unique, tel que prévu dans le protocole d’essai
Note 1 à l’article: Un protocole d’essai peut permettre plusieurs cas d’essai tolérés pour s’adapter aux
circonstances réelles et limiter l’effort expérimental. Le mesurande d’essai est défini de manière unique pour
chaque cas d’essai, et différents cas d’essai permissibles peuvent donner lieu à différents mesurandes d’essai.
3.5
protocole d’essai
spécification détaillée prédéfinie d’un essai qui définit le mesurande d’essai, les conditions d’essai
requises et les règles de décision
Note 1 à l’article: Le protocole d’essai est défini par les normes applicables ou, lorsqu’il n’en existe aucune, par le
contrôleur ou l’homologue du contrôleur (3.14).
Note 2 à l’article: Le contrôleur et l’homologue du contrôleur doivent s’entendre sur le protocole d’essai avant le
début de l’essai.
Note 3 à l’article: Une règle de décision par défaut est donnée dans l’ISO 14253-1. Pour toute indication concernant
la définition de règles de décision alternatives, voir l’ISO/TR 14253-6.
Note 4 à l’article: Pour qu’un essai soit efficace, un protocole d’essai sans ambiguïté est essentiel. En particulier,
la définition d’un ensemble d’exemple d’essai permissibles constitue un compromis entre minutie et la viabilité
pratique et économique de l’essai.
Note 5 à l’article: La règle par défaut de l’ISO 14253-1 étant stricte et prudente, la vérification se rapproche dans
ce cas d’une preuve au sens absolu.
3.6
indication d’essai mesurée
résultat d’une mesure effectuée dans un essai, qui contribue à la valeur d’essai selon un opérateur d’essai
Note 1 à l’article: Une valeur d’essai peut être basée sur une ou plusieurs indications d’essai mesurées, comme
stipulé dans le protocole d’essai.
3.7
opérateur d’essai
séquence prédéfinie d’opérations mathématiques et/ou statistiques appliquées à la (aux) indication(s)
d’essai mesurée(s) collectée(s) au cours de l’essai dans le but de fournir une valeur d’essai
Note 1 à l’article: Chaque valeur d’essai est fournie selon un opérateur d’essai. Dans le cas d’un essai produisant
plusieurs valeurs d’essai (voir 3.8, Note 4 à l’article), il faut autant d’opérateurs que de valeurs d’essai.
Note 2 à l’article: Les opérations de la séquence peuvent être divisées en quatre grandes catégories: rejet des
valeurs aberrantes, réduction du bruit, statistiques et autres opérations mathématiques.
— Exemples de rejet des valeurs aberrantes: (1) élimination des indications d’essai mesurées au-delà du 99 %
des indications d’essai mesurées collectées au cours de l’essai; (2) lorsque moins de 2 % des indications
d’essai mesurées ne permettent pas de respecter la spécification, recommencer ces mesures trois fois.
— Exemples de réduction du bruit: (1) prenant la médiane des valeurs des mesures répétées; (2) effectuant une
analyse de fréquence (spatiale) et élimination des longueurs d’onde situées au-delà d’un seuil prédéfini.
— Exemples de statistiques: prenant la valeur absolue moyenne (1) ou maximale (2) des indications d’essai
mesurées collectées au cours de l’essai.
— Exemples d’autres opérations mathématiques: (1) calcul d’une sphère gaussienne (meilleur ajustement)
associée aux coordonnées obtenues comme indications d’essai mesurées, et la distance individuelle de
chaque indication d’essai mesurée au centre de cette sphère; (2) calculer la moyenne des indications d’essai
mesurées prises par balayage sur une ligne.
© ISO 2015 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 14253-5:2015(F)
3.8
valeur d’essai
valeur de grandeur mesurée dans un essai estimant l’amplitude d’un mesurande d’essai
Note 1 à l’article: Une valeur d’essai est basée sur la (les) indication(s) d’essai mesurée(s) et est dérivée selon
l’opérateur d’essai.
Note 2 à l’article: Une valeur d’essai ne peut normalement pas capturer la performance d’un appareil de mesure
indicateur dans son ensemble car elle est limitée par les règles du protocole d’essai.
Note 3 à l’article: Une valeur d’essai peut être dérivée de plusieurs indications d’essai mesurées, selon
l’opérateur d’essai.
Note 4 à l’article: Un essai peut produire plusieurs valeurs d’essai. Par exemple, un essai peut traiter plusieurs
caractéristiques métrologiques d’un appareil de mesure indicateur pour lesquelles des EMT sont définies, ce qui
entraîne la production d’un nombre équivalent de valeurs d’essai.
Note 5 à l’article: La Figure 1 illustre le cas d’un test avec une seule EMT. Lorsque plusieurs sont présentes dans
un essai, les points 3 à 7 sont répétés pour chaque EMT.
Note 6 à l’article: Il peut y avoir des cas où aucune EMT n’est définie pour comparer. Des exemples possibles sont
quand un instrument de mesures indicateur rejeté est réintégré, ou quand une EMT initialement indiqué dans la
fiche de données est adaptée aux besoins réels d’une société avant les essais de revérification. Dans ces cas, les
éléments 5 à 7 sont absents, et le test se termine avec la détermination de la (des) valeur(s) d’essai.
Figure 1 — Représentation schématique d’un essai
3.9
incertitude de valeur d’essai
incertitude d’essai
incertitude de mesure associée à une valeur d’essai
Note 1 à l’article: L’incertitude de valeur d’essai n’est pas une mesure de la performance de l’appareil de mesure
indicateur en essai; cette performance est capturée par les valeurs d’essai.
Note 2 à l’article: L’incertitude de valeur d’essai est communément utilisée dans l’application de règles de décision.
4 © ISO 2015 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 14253-5:2015(F)
Note 3 à l’article: L’incertitude de valeur d’essai est habituellement contrôlée par le contrôleur, qui fournit et
utilise habituellement l’équipement d’essai, et elle est placée sous sa responsabilité. Si un équipement d’essai
alternatif est fourni par l’homologue du contrôleur (3.14), voir le paragraphe 7.4.
Note 4 à l’article: L’incertitude de valeur d’essai ne comprend pas d’incertitude de définition due à la possible non-
unicité des valeurs d’essai dans un cas d’essai toléré. Par accord sur le protocole d’essai, l’essai est valable pour
tous cas d’essai toléré, auquel un mesurande d’essai unique s’applique (voir 3.4, Note 1 à l’article).
Note 5 à l’article: L’incertitude de valeur d’essai ne révèle ni l’efficacité d’un protocole d’essai en ce qui concerne
l’évaluation d’une caractéristique métrologique, ni la reproductibilité d’une valeur d’essai sur différents cas
d’essai tolérés.
3.10
équipement d’essai
système de mesure et ses accessoires associés utilisés dans un essai, à l’exception des appareils de
mesure indicateurs soumis à essai et ses accessoires reconnus
EXEMPLE 1 Au cours de l’essai d’un micromètre, l’équipement d’essai peut être un jeu de cales-étalons.
EXEMPLE 2 Au cours de l’essai d’une machine à mesurer tridimensionnelle MMT, l’équipement d’essai peut se
composer de longueurs d’essai étalonnées et d’une sphère étalonnée avec leurs supports.
3.11
grandeur d’entrée liée à l’instrument
grandeur d’entrée affectant une valeur d’essai, associée à l’appareil de mesure indicateur
EXEMPLE 1 La température répartie de l’appareil de mesure indicateur, et ses gradients temporels et spatiaux.
EXEMPLE 2 L’effort réparti dû à la déformation de l’appareil de mesure indicateur induite par la charge du
poids de l’équipement d’essai.
3.12
grandeur d’entrée liée à l’équipement d’essai
grandeur d’entrée affectant une valeur d’essai, associée à l’équipement d’essai
EXEMPLE 1 La température répartie de l’équipement d’essai, et ses gradients temporels et spatiaux.
EXEMPLE 2 Le déplacement de l’équipement d’essai par rapport à l’appareil de mesure indicateur intervenant
pendant l’essai (dérive et balancement) et l’effort de l’équipement d’essai, dus à l’installation.
Note 1 à l’article: Pendant l’essai des appareils de mesure indicateurs, les rôles habituels dans la mesure des
appareils de mesure indicateurs et des pièces sont inversés (qui mesure quoi, voir Introduction). Typiquement,
pour les mesures de la pièce, un appareil de mesure indicateur connu mesure des caractéristiques inconnues
de la pièce. Mais dans la présente partie de l’ISO 14253, l’équipement de mesure à précision connue est utilisé
pour mesurer des valeurs d’essai d’un appareil de mesure indicateur d’une précision inconnue. À la lumière
de ces éléments, les grandeurs d’entrée liées à l’équipement d’essai sont des grandeurs d’influence (voir
Guide ISO/IEC 99:2007, 2.52, EXEMPLE 3), ce qui n’est pas le cas des grandeurs d’entrée liées à l’instrument.
3.13
contrôleur
partie qui effectue un essai de vérification
3.14
homologue du contrôleur
partie impliquée dans un essai qui n’est pas le contrôleur
Note 1 à l’article: Dans un essai de réception, l’homologue du contrôleur peut être soit le client ou le fournisseur,
qui peuvent être représentés par un tiers.
Note 2 à l’article: Dans un essai de vérification périodique, l’homologue du contrôleur est l’utilisateur qui peut
être représenté par un tiers.
© ISO 2015 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 14253-5:2015(F)
3.15
critère de responsabilité du contrôleur
critère selon lequel une grandeur d’entrée est prise en compte comme composante d’incertitude de
valeur d’essai si et seulement si elle est contrôlée par le contrôleur, directement ou indirectement
Note 1 à l’article: Parmi les exemples de composantes d’incertitude sous le contrôle direct du contrôleur, on
trouve la stabilisation thermique et l’installation de l’équipement d’essai.
Note 2 à l’article: Parmi les exemples de composantes d’incertitude sous le contrôle indirect du contrôleur,
on trouve les incertitudes d’étalonnage de l’équipement d’essai. Même si ces valeurs sont déterminées par
des laboratoires d’étalonnage et non par le contrôleur, ce dernier les contrôle indirectement en choisissant
l’équipement, quand des alternatives sont permises, et le laboratoire d’étalonnage.
3.16
valeur de grandeur fournie par l’utilisateur
valeur de grandeur fournie par l’utilisateur d’un appareil de mesure indicateur en fonctionnement
normal, dont l’appareil de mesure indicateur a besoin pour fonctionner comme prévu
Note 1 à l’article: Les appareils de mesure indicateurs utilisent des valeurs de grandeur fournies par l’utilisateur
pour compenser des effets systématiques prévus, par exemple, un coefficient de dilatation thermique (CDT)
du matériau de la pièce/l’étalon, fourni par l’utilisateur, est utilisé pour compenser la dilatation thermique de
ces éléments.
Note 2 à l’article: Tous les appareils de mesure indicateurs n’ont pas besoin de valeurs de grandeur fournies par
l’utilisateur.
Note 3 à l’article: Une valeur par défaut peut être attribuée à une valeur de grandeur fournie par l’utilisateur afin
que ce dernier ne puisse pas se rendre compte que le défaut survient. Par exemple, le coefficient de dilatation
−6 −1
thermique (CDT) fourni par l’utilisateur de la Note 1 à l’article peut par défaut à 11,5 · 10 K — typiqu
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
