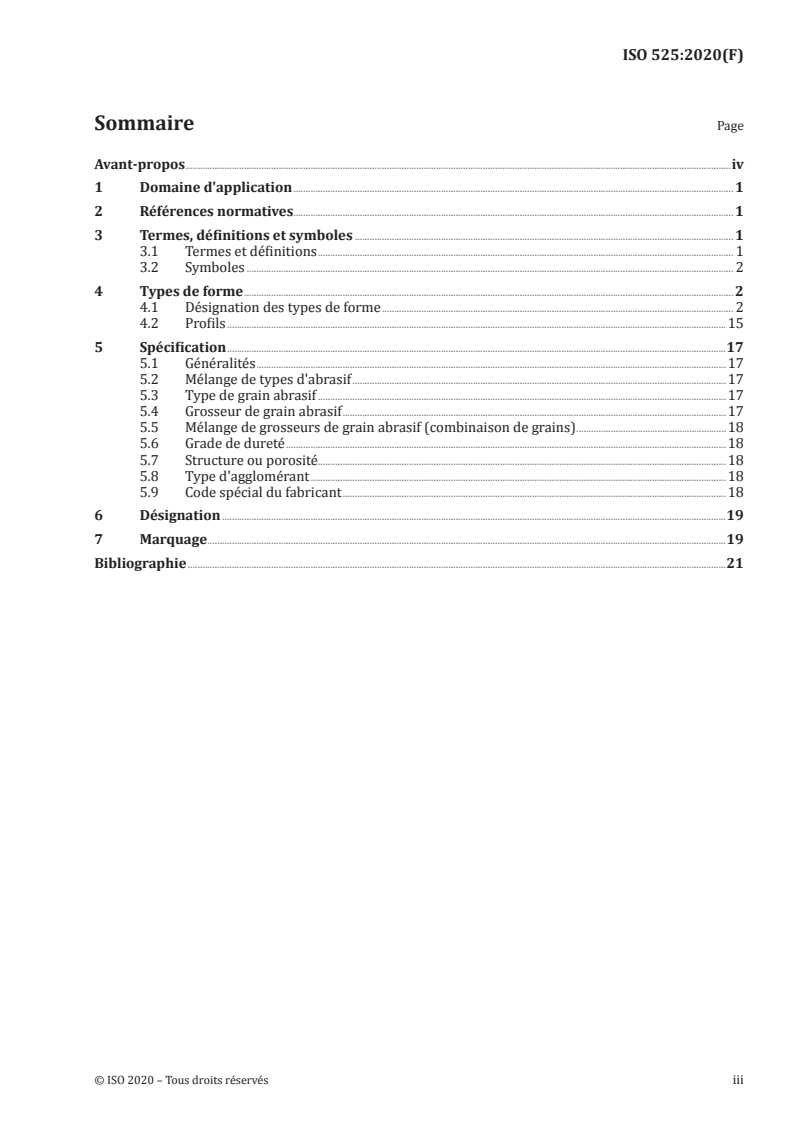

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 2
4 Types de forme . 2
4.1 Désignation des types de forme . 2
4.2 Profils .15
5 Spécification .17
5.1 Généralités .17
5.2 Mélange de types d'abrasif .17
5.3 Type de grain abrasif .17
5.4 Grosseur de grain abrasif .17
5.5 Mélange de grosseurs de grain abrasif (combinaison de grains) .18
5.6 Grade de dureté .18
5.7 Structure ou porosité . .18
5.8 Type d'agglomérant .18
5.9 Code spécial du fabricant .18
6 Désignation .19
7 Marquage .19
Bibliographie .21
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 525:2020(F)

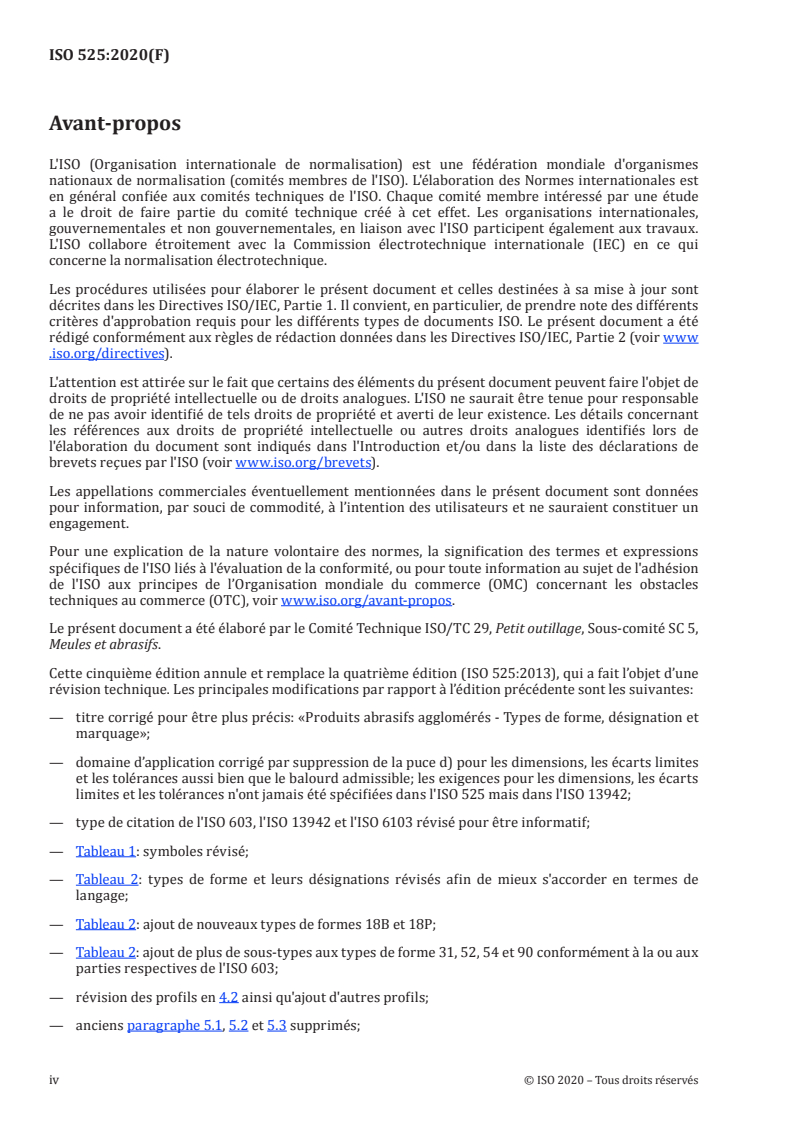

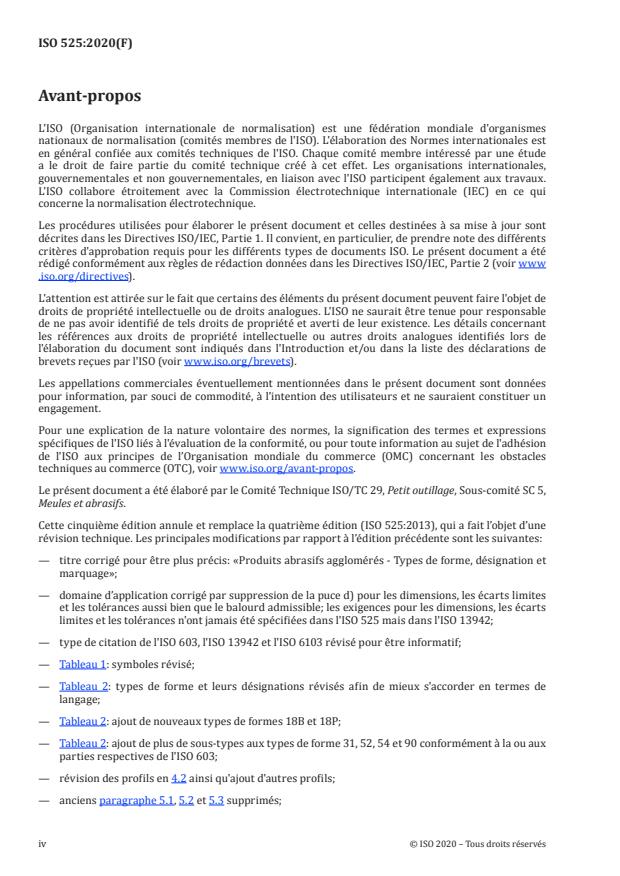

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le Comité Technique ISO/TC 29, Petit outillage, Sous-comité SC 5,
Meules et abrasifs.
Cette cinquième édition annule et remplace la quatrième édition (ISO 525:2013), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— titre corrigé pour être plus précis: «Produits abrasifs agglomérés - Types de forme, désignation et
marquage»;
— domaine d’application corrigé par suppression de la puce d) pour les dimensions, les écarts limites
et les tolérances aussi bien que le balourd admissible; les exigences pour les dimensions, les écarts
limites et les tolérances n'ont jamais été spécifiées dans l'ISO 525 mais dans l'ISO 13942;
— type de citation de l'ISO 603, l'ISO 13942 et l'ISO 6103 révisé pour être informatif;
— Tableau 1: symboles révisé;
— Tableau 2: types de forme et leurs désignations révisés afin de mieux s'accorder en termes de
langage;
— Tableau 2: ajout de nouveaux types de formes 18B et 18P;
— Tableau 2: ajout de plus de sous-types aux types de forme 31, 52, 54 et 90 conformément à la ou aux
parties respectives de l'ISO 603;
— révision des profils en 4.2 ainsi qu'ajout d'autres profils;
— anciens paragraphe 5.1, 5.2 et 5.3 supprimés;
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 525:2020(F)

— ancien paragraphe 5.4 révisé et déplacé pour devenir l'Article 5;
— révision du Tableau 3 «Spécification» et des paragraphes suivants expliquant les éléments du
Tableau 3;
— réintroduction de la désignation de l'édition de 1999 comme nouvel Article 6;
— révision de l'Article 7 «Marquage».
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 525:2020(F)
Produits abrasifs agglomérés — Types de forme,
désignation et marquage
1 Domaine d'application
Le présent document est applicable aux produits abrasifs agglomérés en général.
NOTE 1 Les produits abrasifs agglomérés sont, par exemple, les meules, segments, bâtons rodoirs et
pierres à main.
Le présent document spécifie:
a) le numéro de type ISO et la forme;
b) les symboles dimensionnels;
c) les profils normalisés;
d) la spécification;
e) la désignation;
f) les exigences de marquage.
NOTE 2 Le présent document est général et il est complété par l’ISO 603 (toutes les parties) qui est applicables
aux dimensions, par l'ISO 6103 qui est applicable au balourd admissible et par l'ISO 13942 qui est applicable aux
écarts limites et tolérances.
Le présent document n'est pas applicable aux produits superabrasifs, ni aux produits abrasifs appliqués.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 8486 (toutes les parties), Abrasifs agglomérés — Détermination et désignation de la distribution
granulométrique
3 Termes, définitions et symboles
3.1 Termes et définitions
Le présent document ne contient aucune référence normative.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 525:2020(F)

3.2 Symboles
Pour les symboles, voir le Tableau 1.
Tableau 1 — Symboles
Symbole Définition
A Plus petite largeur d'un segment trapézoïdal
B Largeur d'un segment, d’un bâton rodoir ou d’une pierre à main
C Épaisseur d'un segment, d’un bâton rodoir ou d’une pierre à main
D Diamètre extérieur des produits abrasifs
Épaisseur de l’alésage des meules boisseau, assiette, soucoupe, à embrèvement et à dépouille et
E
des meules et tronçonneuses à moyeu déporté
F Profondeur du premier embrèvement
G Profondeur du deuxième embrèvement
H Diamètre d’alésage des produits abrasifs
Diamètre de filetage des meules et des meules boisseau, assiette, soucoupe et des cônes, ogives
H
t
et billes avec écrou noyé
Plus petit diamètre des meules boisseau coniques, assiette et soucoupe, des meules coniques et
J
à moyeu et des meules et tronçonneuses à moyeu déporté
Diamètre intérieur de l’embrèvement des meules boisseaux coniques, assiette et soucoupes, des
K
meules à dépouille et des meules et tronçonneuses à moyeu déporté
L Longueur d’un segment, d’un bâton rodoir ou d’une pierre à main
L Longueur d’un filetage des meules, cônes, ogives et billes avec écrou noyé
1
L Longueur de la tige depuis l'extrémité jusqu’à l'entrée dans la meule sur tige
2
M Elévation du moyeu déporté
N Profondeur de dépouille
P Diamètre de l’embrèvement
R Rayon de l’embrèvement dans la meule ou rayon de la meule cylindrique à bout courbe ou bille
R Rayon externe d’un segment courbe
o
R Rayon interne d’un segment courbe
i
S Diamètre de la tige dans une meule sur tige
d
T Épaisseur totale
T Longueur de la partie cylindrique d’une meule
1
Plus petite épaisseur des meules coniques et à moyeu, des meules assiette et soucoupes et des
U
meules et tronçonneuse à moyeu déporté
a
V Angle de profil
W Largeur du bord des meules boisseau, cylindre et assiette
a
X Épaisseur du profil spécifique à l'application
Symbolise la surface de meulage des produits abrasifs agglomérés
a
Pour les profils de meule, voir 4.2.
4 Types de forme
4.1 Désignation des types de forme
Le numéro du type de forme, le nom et les dimensions du type de forme doivent être conformes au
Tableau 2.
NOTE Il n'est pas obligatoire de suivre les dimensions données dans les Normes internationales énumérées
dans la colonne de droite du Tableau 2 afin de satisfaire aux exigences du présent document.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 525:2020(F)

Tableau 2 — Noms et dimensions du type de forme
Numéro Référence
Nom et dimensions
du type Illustration de la Norme
du type de forme
de forme internationale
ISO 603-1
ISO 603-2
ISO 603-3
Meule plate ISO 603-4
ISO 603-6
a
1 Profil
ISO 603-7
D × T × H ISO 603-8
ISO 603-9
ISO 603-12
ISO 603-18
Meule cylindre, collée ou
serrée à une plaque arrière
2 ISO 603-5
D × T × W
Légende
1  plaque arrière
Meule conique
3 ISO 603-6
D/J × T/U × H
Meule biconique
4 ISO 603-12
D × T/U × H
ISO 603-1
Meule à un embrèvement ISO 603-2
ISO 603-3
a
5 Profil
ISO 603-4
D × T × H – P × F ISO 603-6
ISO 603-7
a
Profil, lorsque approprié, voir 4.2.
b
Pour les dimensions et l'implantation des écrous, se référer à l'ISO 603-5, l'ISO 603-7 et l'ISO 603-13.
c
Ce type de forme n'est pas encore défini dans la partie spécifique de l'ISO 603 au moment de la publication du présent
document. Le type de forme peut être inclus dans la prochaine révision de la partie spécifique de l'ISO 603.
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 525:2020(F)

Tableau 2 (suite)
Numéro Référence
Nom et dimensions
du type Illustration de la Norme
du type de forme
de forme internationale
ISO 603-5
ISO 603-6
Meule boisseau droit
ISO 603-7
6
ISO 603-13
D × T × H – W × E
ISO 603-14
ISO 603-18
Meule à deux embrève-
ISO 603-1
ments
ISO 603-2
7
a
Profil ISO 603-4
ISO 603-6
D × T × H – P × F/G
Meule double boisseau
9 –
D × T × H – W × E
Meule boisseau conique
ISO 603-6
11
ISO 603-14
D/J × T × H – W × E
a
Profil, lorsque approprié, voir 4.2.
b
Pour les dimensions et l'implantation des écrous, se référer à l'ISO 603-5, l'ISO 603-7 et l'ISO 603-13.
c
Ce type de forme n'est pas encore défini dans la partie spécifique de l'ISO 603 au moment de la publication du présent
document. Le type de forme peut être inclus dans la prochaine révision de la partie spécifique de l'ISO 603.
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 525:2020(F)

Tableau 2 (suite)
Numéro Référence
Nom et dimensions
du type Illustration de la Norme
du type de forme
de forme internationale
Meule assiette
12 ISO 603-6
D/J × T/U × H – W × E
Meule soucoupe
13 –
D/J × T/U × H – K
Meule à bout conique,
courbe, avec écrou noyé
16 ISO 603-12
D × T – H × L
Meule à bout conique, plat,
avec écrou noyé c
17 ISO 603-12
D × T – H × L
Meule à bout conique,
sphérique, avec écrou noyé
c
17R ISO 603-12
D × T – H × L
a
Profil, lorsque approprié, voir 4.2.
b
Pour les dimensions et l'implantation des écrous, se référer à l'ISO 603-5, l'ISO 603-7 et l'ISO 603-13.
c
Ce type de forme n'est pas encore défini dans la partie spécifique de l'ISO 603 au moment de la publication du pré
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 525
ISO/TC 29/SC 5 Secretariat: DIN
Voting begins on: Voting terminates on:
2020-03-11 2020-06-03
Bonded abrasive products — Shape types, designation
and marking
Produits abrasifs agglomérés — Types de forme, désignation et marquage
ICS: 25.100.70
THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
This document is circulated as received from the committee secretariat.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 525:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020

---------------------- Page: 1 ----------------------
ISO/DIS 525:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 525:2020(E)
Contents Page
Foreword .4
1 Scope .1
2 Normative references .1
3 Terms, definitions and symbols .1
3.1 Terms and definitions .1
3.2 Symbols .2
4 Shape types .3
4.1 Designation of shape types .3
4.2 Profiles. 16
5 Specification . 18
5.1 General . 18
5.2 Mixture of abrasive types . 18
5.3 Abrasive grain type . 18
5.4 Abrasive grain size . 19
5.5 Mixture of abrasive grain sizes (grit combination) . 19
5.6 Grade of hardness . 19
5.7 Structure or porosity . 19
5.8 Bond type . 19
5.9 Manufacturer's special code . 20
6 Designation . 20
7 Marking . 22
Bibliography . 23
© ISO 2020 – All rights reserved
iii

---------------------- Page: 3 ----------------------
ISO/DIS 525:2020(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national
standards bodies (ISO member bodies). The work of preparing International Standards is normally
carried out through ISO technical committees. Each member body interested in a subject for which a
technical committee has been established has the right to be represented on that committee.
International organizations, governmental and non-governmental, in liaison with ISO, also take part in
the work. ISO collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5,
Grinding wheels and abrasives.
This fifth edition cancels and replaces the fourth edition (ISO 525:2013), which has been technically
revised. The main changes compared to the previous edition are as follows:
— Title corrected to be more precise: “Bonded abrasive products – Shape types, designation and
marking”
— Scope corrected by deleting bullet point d) for dimensions, limit deviations and tolerances as well
as permissible unbalance. Requirements for dimensions, limit deviations and tolerances were never
specified in ISO 525 but in ISO 13942.
— Type of citation of ISO 603, ISO 13942 and ISO 6103 revised to be informative;
— Table 1 “Symbols” revised;
— Table 2: Shape types and its designations revised in order to better fit together in terms of
language;
— Table 2: Addition of new shape types 18B and 18P;
© ISO 2020 – All rights reserved
iv

---------------------- Page: 4 ----------------------
ISO/DIS 525:2020(E)
— Table 2: Addition of more subtypes to shape types 31, 52, 54 and 90 in accordance with the
respective part(s) of ISO 603;
— Revision of profiles in 4.2 as well as addition of further profiles;
— Former Clauses 5.1, 5.2 and 5.3 deleted;
— Former subclause 5.4 revised and moved to be Clause 5;
— Revision of Table 3 “Specification” and the following subclauses explaining the elements of Table 3;
— Reintroduction of the designation from the edition of 1999 as new Clause 6;
— Revision of Clause 7 “Marking”.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
© ISO 2020 – All rights reserved
v

---------------------- Page: 5 ----------------------
ISO/DIS 525:2020(E)
Bonded abrasive products — Shape types, designation and
marking
1 Scope
This document is applicable for bonded abrasive products in general.
NOTE 1 Bonded abrasive products are e.g. grinding wheels, segments, sticks and stones.
This document specifies:
a) ISO type number and shape;
b) dimensional symbols;
c) standard profiles;
d) specification;
e) designation;
f) marking requirements.
NOTE 2 This document is general and is complemented by the ISO standards series 603 that is
applicable for dimensions, by ISO 6103 that is applicable for permissible unbalance and by ISO 13942
that is applicable for limit deviations and tolerances.
This document is not applicable for superabrasive products and coated abrasive products.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 8486-1, Bonded abrasives — Determination and designation of grain size distribution — Part 1:
Macrogrits F4 to F220
ISO 8486-2, Bonded abrasives — Determination and designation of grain size distribution — Part 2:
Microgrits F230 to F2000
3 Terms, definitions and symbols
3.1 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
© ISO 2020 – All rights reserved
1

---------------------- Page: 6 ----------------------
ISO/DIS 525:2020(E)
3.2 Symbols
For symbols see Table 1.
Table 1 — Symbols
Symbol Definition
A Smallest width of a trapezoidal segment
B Width of a segment, stick or stone
C Thickness of a segment, stick or stone
D Outside diameter of abrasive products
Thickness at bore of cup, dish, saucer, recessed and relieved grinding wheels and depressed
E
centre grinding and cutting-off wheels
F Depth of the 1st recess
G Depth of the 2nd recess
1. Bore diameter of abrasive products;
H
2. Thread diameter of grinding wheels and cup, dish, saucer grinding wheels and cones, plugs
and balls with threaded insert
Smallest diameter of taper cup, dish and saucer grinding wheels, tapered and hubbed grinding
J
wheels and depressed centre grinding and cutting-off wheels
Internal diameter of the recess of taper cup, dish and saucer grinding wheels, relieved grinding
K
wheels and depressed centre grinding and cutting-off wheels
1. Length of a segment, stick or stone;
L
2. Length of a thread bore of grinding wheels, cones, plugs and balls with threaded insert
L Length of the spindle from the end to entry into the mounted point or wheel
2
M Elevation of the depressed centre
N Depth of the relief
P Recessed diameter
1. Radius of recessed grinding wheels and cylindrical plugs with curved or ball ends;
R
2. Outer radius of a curved segment
R Internal radius of a curved segment
1
Sd Diameter of the spindle in a mounted point or wheel
T Overall thickness
Smallest thickness of tapered and hubbed grinding wheels, dish and saucer grinding wheels
U
and depressed centre grinding and cutting-off wheels
a
V
Profile angle
W Rim width of cup, cylinder and dish grinding wheels
a
X
Thickness of application specific profile
Symbolizes the grinding face of bonded abrasive products.

a
For wheel profiles, see 4.2.
© ISO 2020 – All rights reserved
2

---------------------- Page: 7 ----------------------
ISO/DIS 525:2020(E)

4 Shape types
4.1 Designation of shape types
Shape type number, shape type name and dimensions shall be in accordance with Table 2.
NOTE It is not compulsory to follow the dimensions given in the International Standards listed in the
right column of Table 2 in order to fulfil the requirements of this International Standard.
Table 2 — Shape type names and dimensions
International
Shape
Shape type name and Standard
type Illustration
dimensions reference
number
number
ISO 603-1
ISO 603-2
ISO 603-3
ISO 603-4
Straight grinding wheel
ISO 603-6
a
1 Profile
ISO 603-7
D × T × H
ISO 603-8
ISO 603-9

ISO 603-12
ISO 603-18
Cylinder grinding wheel,
cemented or clamped to a
2 ISO 603-5
back-plate
D × T × W

Key
1 back-plate
Grinding wheel, tapered on
one side
3 ISO 603-6
D/J × T/U × H

© ISO 2020 – All rights reserved
3

---------------------- Page: 8 ----------------------
ISO/DIS 525:2020(E)
International
Shape
Shape type name and Standard
type Illustration
dimensions reference
number
number
Grinding wheel, tapered on
both sides
4 ISO 603-12
D × T/U × H


ISO 603-1
Grinding wheel, recessed on
ISO 603-2
one side
ISO 603-3
5
a
Profile ISO 603-4
ISO 603-6
D × T × H – P × F
ISO 603-7

ISO 603-5
ISO 603-6
Straight cup grinding wheel
ISO 603-7
6
ISO 603-13
D × T × H – W × E
ISO 603-14
ISO 603-18

Grinding wheel, recessed on
ISO 603-1
both sides
ISO 603-2
7
a
Profile ISO 603-4
ISO 603-6
D × T × H – P × F/G

© ISO 2020 – All rights reserved
4

---------------------- Page: 9 ----------------------
ISO/DIS 525:2020(E)
International
Shape
Shape type name and Standard
type Illustration
dimensions reference
number
number
Double cup grinding wheel
9 –
D × T × H – W × E

Taper cup grinding wheel
ISO 603-6
11
ISO 603-14
D/J × T × H – W × E

Dish grinding wheel
12 ISO 603-6
D/J × T/U × H – W × E

Saucer grinding wheel
13 –
D/J × T/U × H – K

© ISO 2020 – All rights reserved
5

---------------------- Page: 10 ----------------------
ISO/DIS 525:2020(E)
International
Shape
Shape type name and Standard
type Illustration
dimensions reference
number
number
Tapered grinding cone,
curved, with threaded
16 ISO 603-12
insert
D × T – H × L

Tapered grinding cone, flat
tip, with threaded insert
17 ISO 603-12*
D × T – H × L

Tapered grinding cone,
round tip, with threaded
17R ISO 603-12*
insert
D × T – H × L

Cylindrical grinding plug,
with threaded insert
18 ISO 603-12
D ×
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 525
ISO/TC 29/SC 5 Secrétariat: DIN
Début de vote: Vote clos le:
2020-03-11 2020-06-03
Produits abrasifs agglomérés — Types de forme,
désignation et marquage
Bonded abrasive products — Shape types, designation and marking
ICS: 25.100.70
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 525:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020

---------------------- Page: 1 ----------------------
ISO/DIS 525:2020(F)
ISO/DIS 525:2020(F)

Sommaire Page
Avant-propos . iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes, définitions et symboles .2
3.1 Termes et définitions .2
3.2 Symboles .2
4 Types de forme .3
4.1 Désignation des types de forme .3
4.2 Profils . 16
5 Spécification . 18
5.1 Généralités . 18
5.2 Mélange de types d'abrasif . 18
5.3 Type de grain abrasif . 19
5.4 Grosseur de grain abrasif . 19
5.5 Mélange de grosseurs de grain abrasif (combinaison de grains) . 19
5.6 Grade de dureté . 19
5.7 Structure ou porosité . 19
5.8 Type d'agglomérant . 20
5.9 Code spécial du fabricant . 20
6 Désignation . 20
7 Marquage . 22
Bibliographie . 23

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
© ISO 2020 – Tous droits réservés
iii
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Website: www.iso.org

Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/DIS 525:2020(F)
Sommaire Page
Avant-propos . iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes, définitions et symboles .2
3.1 Termes et définitions .2
3.2 Symboles .2
4 Types de forme .3
4.1 Désignation des types de forme .3
4.2 Profils . 16
5 Spécification . 18
5.1 Généralités . 18
5.2 Mélange de types d'abrasif . 18
5.3 Type de grain abrasif . 19
5.4 Grosseur de grain abrasif . 19
5.5 Mélange de grosseurs de grain abrasif (combinaison de grains) . 19
5.6 Grade de dureté . 19
5.7 Structure ou porosité . 19
5.8 Type d'agglomérant . 20
5.9 Code spécial du fabricant . 20
6 Désignation . 20
7 Marquage . 22
Bibliographie . 23

© ISO 2020 – Tous droits réservés
iii

---------------------- Page: 3 ----------------------
ISO/DIS 525:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le Comité Technique ISO/TC 29, Petit outillage, Sous-comité SC 5,
Meules et abrasifs.
Cette cinquième édition annule et remplace la quatrième édition (ISO 525:2013), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes :
— Titre corrigé pour être plus précis : "Produits abrasifs agglomérés - Types de forme, désignation et
marquage" ;
— Domaine d’application corrigé par suppression de la puce d) pour les dimensions, les écarts limites
et les tolérances aussi bien que le balourd admissible. Les exigences pour les dimensions, les écarts
limites et les tolérances n'ont jamais été spécifiées dans l'ISO 525 mais dans l'ISO 13942 ;
— Type de citation de l'ISO 603, l'ISO 13942 et l'ISO 6103 révisé pour être informatif ;
— Tableau 1 "Symboles" révisé ;
— Tableau 2 : Types de forme et leurs désignations révisés afin de mieux s'accorder en termes de
langage ;
© ISO 2020 – Tous droits réservés
iv

---------------------- Page: 4 ----------------------
ISO/DIS 525:2020(F)
— Tableau 2 : Ajout de nouveaux types de formes 18B et 18P ;
— Tableau 2 : Ajout de plus de sous-types aux types de forme 31, 52, 54 et 90 conformément à la ou aux
parties respectives de l'ISO 603 ;
— Révision des profils en 4.2 ainsi qu'ajout d'autres profils ;
— Anciens paragraphe 5.1, 5.2 et 5.3 supprimés ;
— Ancien paragraphe 5.4 révisé et déplacé pour devenir l'Article 5;
— Révision du Tableau 3 "Spécification" et des paragraphes suivants expliquant les éléments du
Tableau 3 ;
— Réintroduction de la désignation de l'édition de 1999 comme nouvel Article 6 ;
— Révision de l'Article 7 "Marquage".
Il convient que tout retour d’information ou questions sur le présent document soit adressé à l'organisme
national de normalisation de l'utilisateur. Une liste complète de ces organismes peut être consultée à
l'adresse www.iso.org/members.html.


© ISO 2020 – Tous droits réservés
v

---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 525:2020(F)

Produits abrasifs agglomérés — Types de forme, désignation
et marquage
1 Domaine d'application
Le présent document est applicable aux produits abrasifs agglomérés en général.
NOTE 1 Les produits abrasifs agglomérés sont, par exemple, les meules, segments, bâtons rodoirs et pierres à
main.
Le présent document spécifie :
a) le numéro de type ISO et la forme ;
b) les symboles dimensionnels ;
c) les profils normalisés ;
d) la spécification ;
e) la désignation ;
f) les exigences de marquage.
NOTE 2 Le présent document est général et il est complété par la série de normes ISO 603 qui est applicables aux
dimensions, par l'ISO 6103 qui est applicable au balourd admissible et par l'ISO 13942 qui est applicable aux écarts
limites et tolérances.
Le présent document n'est pas applicable aux produits superabrasifs, ni aux produits abrasifs appliqués.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 8486-1, Abrasifs agglomérés — Détermination et désignation de la distribution granulométrique —
Partie 1: Macrograins F4 à F220
ISO 8486-2, Abrasifs agglomérés — Détermination et désignation de la distribution granulométrique —
Partie 2: Micrograins F230 à F2000
© ISO 2020 – Tous droits réservés
1

---------------------- Page: 6 ----------------------
ISO/DIS 525:2020(F)
3 Termes, définitions et symboles
3.1 Termes et définitions
Le présent document ne contient aucune référence normative.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https://www.iso.org/obp
— IEC Electropedia : disponible à l’adresse http://www.electropedia.org/
3.2 Symboles
Pour les symboles, voir le Tableau 1.
Tableau 1 — Symboles
Symbole Définition
A Plus petite largeur d'un segment trapézoïdal
B Largeur d'un segment, d’un bâton rodoir ou d’une pierre à main
C Épaisseur d'un segment, d’un bâton rodoir ou d’une pierre à main
D Diamètre extérieur des produits abrasifs
E Épaisseur de l’alésage des meules boisseau, assiette, soucoupe, à embrèvement et
à dépouille et des meules et tronçonneuses à moyeu déporté
F Profondeur du premier embrèvement
G Profondeur du deuxième embrèvement
H 1. Diamètre d’alésage des produits abrasifs ;
2. Diamètre de filetage des meules et des meules boisseau, assiette, soucoupe et
des cônes, ogives et billes avec écrou noyé
J Plus petit diamètre des meules boisseau coniques, assiette et soucoupe, des
meules coniques et à moyeu et des meules et tronçonneuses à moyeu déporté
K Diamètre intérieur de l’embrèvement des meules boisseaux coniques, assiette et
soucoupes, des meules à dépouille et des meules et tronçonneuses à moyeu
déporté
L 1. Longueur d’un segment, d’un bâton rodoir ou d’une pierre à main ;
2. Longueur d’un filetage des meules, cônes, ogives et billes avec écrou noyé
L Longueur de la tige depuis l'extrémité jusqu’à l'entrée dans la meule sur tige
2
M Elevation du moyeu déporté
N Profondeur de dépouille
P Diamètre de l’embrèvement
© ISO 2020 – Tous droits réservés
2

---------------------- Page: 7 ----------------------
ISO/DIS 525:2020(F)
Symbole Définition
R 1. Rayon des meules à embrèvement et des meules cylindriques à bout courbe ou
bille
2. Rayon externe d’un segment courbe
R Rayon interne d’un segment courbe
1
S Diamètre de la tige dans une meule sur tige
d
T Épaisseur totale
U Plus petite épaisseur des meules coniques et à moyeu, des meules assiette et
soucoupes et des meules et tronçonneuse à moyeu déporté
a
V Angle de profil
W Largeur du bord des meules boisseau, cylindre et assiette
a
X Épaisseur du profil spécifique à l'application
Symbolise la surface de meulage des produits abrasifs agglomérés.

a
Pour les profils de meule, voir 4.2.
4 Types de forme
4.1 Désignation des types de forme
Le numéro du type de forme, le nom et les dimensions du type de forme doivent être conformes au
Tableau 2.
NOTE Il n'est pas obligatoire de suivre les dimensions données dans les Normes internationales énumérées
dans la colonne de droite du Tableau 2 afin de satisfaire aux exigences de la présente Norme internationale.
Tableau 2 — Noms et dimensions du type de forme
Référence de la
Numéro
Nom et dimensions du
du type Illustration
Norme
type de forme
de forme
interna
...
