ISO 14728-2:2017

INTERNATIONAL ISO
STANDARD 14728-2
Second edition
2017-02
Rolling bearings — Linear motion
rolling bearings —
Part 2:
Static load ratings
Roulements — Roulements à mouvement linéaire —
Partie 2: Charges statiques de base
Reference number
ISO 14728-2:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14728-2:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14728-2:2017(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 7
5 Basic static load ratings . 7
5.1 Linear ball bearings . 7
5.1.1 Recirculating linear ball bearings, sleeve type, with or without raceway grooves 7
5.1.2 Recirculating linear ball bearings, linear guideway, carriage type . 8
5.1.3 Non-recirculating linear ball bearings, linear guideway, deep groove and
four-point-contact types . 9
5.2 Linear roller bearings .10
5.2.1 Recirculating linear roller bearings, linear guideway, carriage type .10
5.2.2 Non-recirculating linear roller bearings, linear guideway, flat, V-angle and
crossed roller types .10
6 Static equivalent load .10
7 Static load safety factor .10
Bibliography .11
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14728-2:2017(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 8,
Load ratings and life.
This second edition cancels and replaces the first edition (ISO 14728-2:2004), of which it constitutes a
minor revision with the following changes:
— improvement of Figures 2, 4, 8 and 9;
— correction of formula for k in Formula (1);
0i
— alignment with the latest drafting rules.
A list of all parts in the ISO 14728 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14728-2:2017(E)

Introduction
It is often impractical to establish the suitability of a linear motion rolling bearing selected for a specific
application by testing. The following procedures have proved to be an appropriate and convenient
substitute for testing:
— life calculation with dynamic load (ISO 14728-1);
— static load safety factor calculation with static load (ISO 14728-2).
Permanent deformation appears in rolling elements and raceways of rolling bearings under static loads
of moderate magnitude and increases gradually with increasing load.
It is often impractical to establish whether the deformation appearing in a bearing in a specific
application is permissible by testing the bearing in that application. Other methods are therefore
required to establish the suitability of the bearing selected.
Experience shows that a total permanent deformation of 0,000 1 of the rolling element diameter, at the
centre of the most heavily loaded rolling element/raceway contact, can be tolerated in most bearing
applications without the subsequent bearing operation being impaired. The basic static load rating
is, therefore, given a magnitude such that approximately that degree of deformation occurs when the
static equivalent load is equal to the load rating.
Tests in different countries indicate that a load of the magnitude in question may be considered to
correspond to a calculated contact stress of
— 5 300 MPa for recirculating linear ball bearings, sleeve type,
— 4 200 MPa to 4 600 MPa for recirculating linear ball bearings, linear guideway type (see 3.9 and
Table 1),
— 4 200 MPa to 4 600 MPa for non-recirculating linear ball bearings (see 3.9 and Table 1), and
— 4 000 MPa for linear roller bearings,
at the centre of the most heavily loaded rolling element/raceway contact. The formulae and factors for
the calculation of the basic static load ratings are based on these contact stresses.
The permissible static equivalent load may be smaller than, equal to or greater than the basic static
load rating, depending on the requirements for smoothness of operation and friction, as well as on
actual contact surface geometry. Bearing users without previous experience of these conditions should
consult the bearing manufacturers.
© ISO 2017 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14728-2:2017(E)
Rolling bearings — Linear motion rolling bearings —
Part 2:
Static load ratings
1 Scope
This document specifies methods of calculating the basic static load rating, static equivalent load and
static safety factor for linear motion rolling bearings manufactured from contemporary, commonly
used, high quality, hardened bearing steel in accordance with good manufacturing practice and
basically of conventional design with regard to the shape of the rolling contact surfaces.
This document is not applicable to designs where the rolling elements operate directly on the slide
surface of the machine equipment, unless that surface is equivalent in all respects to the raceway of the
linear motion rolling bearing component it replaces.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 76 and ISO 5593, and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
recirculating linear ball bearing, sleeve type, with or without raceway grooves
basically cylindrical sleeve provided with a number of closed loops of recirculating balls designed to
achieve linear rolling motion along a hardened cylindrical shaft
Note 1 to entry: See Figure 1.
Note 2 to entry: The raceways in the sleeve can be designed cylindrical as well as steel inserts with raceway
grooves parallel to the axis.
© ISO 2017 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 14728-2:2017(E)

Figure 1 — Recirculating linear ball bearing, sleeve type
3.2
recirculating linear ball (or roller) bearing, linear guideway, carriage type
linear ball (or roller) bearing provided with a number of symmetrically arranged, closed l
...

NORME ISO
INTERNATIONALE 14728-2
Deuxième édition
2017-02
Roulements — Roulements à
mouvement linéaire —
Partie 2:
Charges statiques de base
Rolling bearings — Linear motion rolling bearings —
Part 2: Static load ratings
Numéro de référence
ISO 14728-2:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14728-2:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14728-2:2017(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 7
5 Charges statique de base . 7
5.1 Roulements linéaires à bille. 7
5.1.1 Roulements à mouvement linéaire à recirculation de billes, de type
douille à billes, avec ou sans gorges . 7
5.1.2 Roulements à mouvement linéaire à recirculation de billes, à rail linéaire
à chariot . 8
5.1.3 Roulements à mouvement linéaire à recirculation de billes, à rail linéaire,
à gorge profonde et à quatre points de contact . 9
5.2 Roulements linéaires à rouleaux .10
5.2.1 Roulements à mouvement linéaire à recirculation de rouleaux, à rail
linéaire à chariot .10
5.2.2 Roulements à mouvement linéaire sans recirculation de rouleaux, à rail
linéaire plat à angle en V et à rouleaux croisés .10
6 Charge statique équivalente .10
7 Facteur de charge statique de sécurité.11
Bibliographie .12
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14728-2:2017(F)

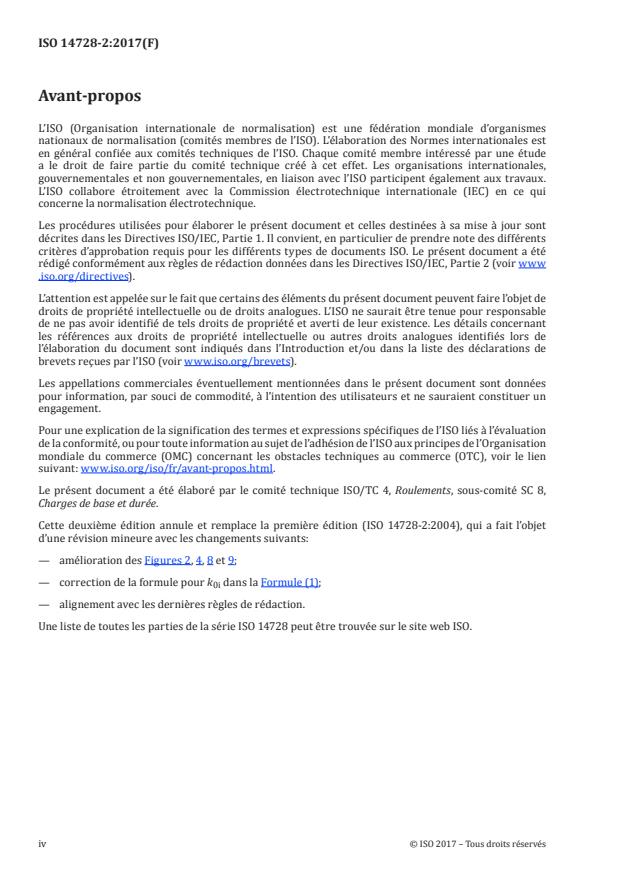

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 8,
Charges de base et durée.
Cette deuxième édition annule et remplace la première édition (ISO 14728-2:2004), qui a fait l’objet
d’une révision mineure avec les changements suivants:
— amélioration des Figures 2, 4, 8 et 9;
— correction de la formule pour k dans la Formule (1);
0i
— alignement avec les dernières règles de rédaction.
Une liste de toutes les parties de la série ISO 14728 peut être trouvée sur le site web ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14728-2:2017(F)

Introduction
Il est souvent impossible dans la pratique d’établir par des essais l’aptitude à l’emploi d’un roulement à
mouvement linéaire destiné à une application spécifique. Les modes opératoires suivants se sont avérés
être un substitut approprié et commode des essais:
— calcul de la durée de vie avec des charges dynamiques (ISO 14728-1);
— facteur de charge statique de sécurité sous charge statique (ISO 14728-2).
Des déformations permanentes apparaissent dans les éléments roulant et les chemins de roulement
sous des charges statiques d’amplitude modérée et augmentent graduellement avec l’augmentation de
la charge.
Il est souvent impossible d’établir si les déformations apparaissant dans un roulement suite à une
application spécifique sont permises en testant le roulement dans cette application. D’autres méthodes
sont cependant requises pour établir la pertinence du roulement sélectionné.
L’expérience montre qu’une déformation permanente totale de 0,000 1 du diamètre des éléments
roulants au centre du contact de l’élément roulant/chemin de roulement le plus lourdement chargé
peut être tolérée dans la plupart des applications concernant les roulements, sans altération du
fonctionnement ultérieur des roulements. Une amplitude de la charge statique de base est donc donnée
telle que la déformation se produise approximativement quand la charge statique équivalente est égale
à la charge de base.
Des essais dans différents pays montrent qu’une charge de l’amplitude en question peut être considérée
comme correspondant à une contrainte de contact calculée de
— 5 300 MPa, pour des roulements à mouvement linéaire à recirculation de billes, de type douille à billes,
— 4 200 MPa à 4 600 MPa, pour des roulements à mouvement linéaire à recirculation de billes, à rail
linéaire (voir 3.9 et le Tableau 1),
— 4 200 MPa à 4 600 MPa, pour des roulements à mouvement linéaire sans recirculation de billes (voir
3.9 et le Tableau 1) et,
— 4 000 MPa, pour des roulements linéaires à rouleaux,
au centre du contact de l’élément roulant/chemin de roulement le plus lourdement chargé. Les formules
et les facteurs pour le calcul de la charge statique de base sont basés sur ces contraintes de contact.
La charge statique équivalente permise peut être inférieure, égale ou supérieure à la charge statique de
base en fonction des exigences de rugosité du fonctionnement et de la friction, ainsi que de la géométrie
de la surface de contact réelle. Il convient que les utilisateurs de roulements sans expérience préalable
de ce type de conditions consultent les fabricants.
© ISO 2017 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14728-2:2017(F)
Roulements — Roulements à mouvement linéaire —
Partie 2:
Charges statiques de base
1 Domaine d’application
Le présent document spécifie les méthodes de calcul de la charge statique de base, de la charge statique
équivalente et du facteur de charge statique de sécurité des roulements à mouvement linéaire en acier
trempé courant, de haute qualité, fabriqués conformément aux règles de l’art, et de conception classique
en ce qui concerne la forme des surfaces de contact des roulements.
Le présent document n’est pas applicable aux modèles dans lesquels les éléments roulants opèrent
directement sur la surface de la machine, sauf si cette surface est équivalente à tous égards au chemin
de roulement du composant du roulement à mouvement linéaire qu’elle remplace.
2 Références normatives
Il n’y a pas de références normatives dans le présent document.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 76 et
ISO 5593 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
3.1
roulement à mouvement linéaire à recirculation de billes, de type douille à billes, avec ou
sans gorges
bague cylindrique comportant un certain nombre de circuits fermés de recirculation de billes, destinée
à effectuer un mouvement linéaire le long d’un arbre cylindrique trempé
Note 1 à l’article: Voir Figure 1.
Note 2 à l’article: Les chemins de roulement dans la bague peuvent être cylindriques, de même que les inserts en
acier avec gorges parallèles à l’axe.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 14728-2:2017(F)

Figure 1 — Roulement à mouvement linéaire à recirculation de billes, de type douille à billes
3.2
roulement à mouvement linéaire à recirculation de billes (ou de rouleaux), à rail linéaire, type
de chariot
roulement linéaire comportant un certain nombre de circuits fermés de recirculation de billes (ou de
rouleaux) et disposés de manière symétrique, conçu pour réaliser un mouvement linéaire le long d’un
rail trempé équipé de chemins de roulement appropriés
Note 1 à l’article: Voir Figu
...
