ISO 11662-1:1995

INTERNATIONAL
116624
STANDARD
First edition
1995-06-01
Mobile cranes - Experimental
determination of crane Performance -
Part 1:
Tipping loads and radii
Grues mobiles - D&ermination exp&imentale des performances des
grues -
Partie 1: Charges de basculement et portees
Reference number
ISO 11662~ ‘113 995(E)

---------------------- Page: 1 ----------------------
ISO 11662=1:1995(E)

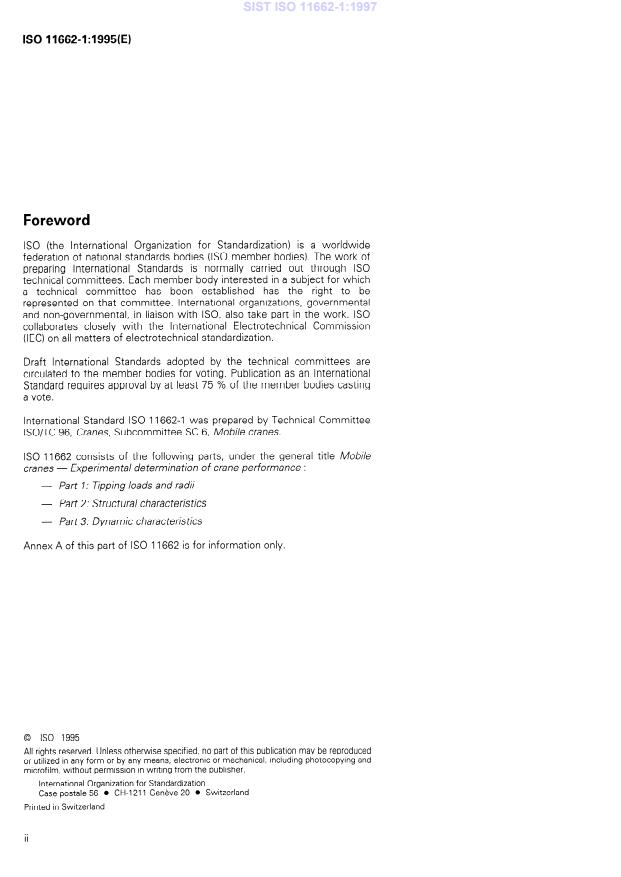

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for which
a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 11662-1 was prepared by Technical Committee
lSO/TC 96, Cranes, Subcommittee SC 6, Mobile cranes.
ISO 11662 consists of the following Parts, under the general title Mobile
cranes - Experimental determination of crane Performance :
- Part 7: Tipping loads and radii
- Part 2: Structural characteristics
- Part 3: Dynamit characteristics
Annex A of this part of ISO 11662 is for information only.
0 ISO 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, rncluding photocopying and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland

---------------------- Page: 2 ----------------------
0 ISO ISO 11662=1:1995(E)
Introduction
ISO 11662 specifies test methods to be used to verify the design of a
crane relative to its load rating Chart. These tests will normally be one-time
tests carried out on the prototype of a new model. Based on the test
results, the load Chart of the crane shall be modified where necessary to
comply with the requirements of the International Standard.

---------------------- Page: 3 ----------------------
This page intentionally left blank

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD o ISO ISO 11662=1:1995(E)
Mobile cranes - Experimental determination of crane
Performance -
Part 1:
Tipping loads and radii
3.1 balance condition: Condition of crane loading in
1 Scope
which the load moment acting to overturn the crane is
equal to the maximum moment of the crane available
This part of ISO 11662 specifies a test method to
to resist overturning.
determine the maximum capacity of a mobile crane to
counterbalance loads applied on its hook block.
3.2 axis of rotation: Vertical line through the axis
around which the crane superstructure rotates before
The test is applicable for cranes whose capacity to
load is applied to the crane hook.
support loads is based on its static resistance to
overturning. The test shall not be used on cranes
whose capacity is based on structural strength or on
3.3 load: Forte acting to Unbalance a crane, resulting
limitations due to available load hoist, jib hoist or jib
from the gravitational forte created by the hook block
telescope capa bility.
itself and the charges suspended from it.
This part of ISO 11662 applies to all mobile cranes as
3.4 radius of Load: Horizontal distance between the
defined in ISO 4306-2.
Point from which the radius is measured projected
onto the supporting surface before loading, and the
centre of the vertical hoist line or tackle after loading.
2 Normative reference
The following Standard contains provisions which,
4 Principle
through reference in this text, constitute provisions of
this part of ISO 11662. At the time of publication, the
The load is applied by freely suspending from the
edition indicated was valid. All Standards are subject
crane hook block a weight of predetermined
to revision, and Parties to agreements based on this
magnitude and either lengthening the radius until
part of ISO 11662 are encouraged to investigate the
crane stability is overcome, or adding incremental
possibility of applying the most recent edition of the
weights using a fixed radius until crane stability is
Standard indicated below. Members of IEC and ISO
overcome.
maintain registers of currently valid International
Standards.
The tester should ensure that tests are made in the
least stable direction for each rating under test.
ISO
...

NORME
ISO
INTERNATIONALE
II 662-I
Première édition
1995-06-01
Grues mobiles - Détermination
expérimentale des performances des
grues -
Part 1:
Charges de basculement et portées
Mobile cranes - Experimental determination of crane performance -
Part 1: Tipping loads and radii
Numéro de référence
ISO 11662-I :1995(F)

---------------------- Page: 1 ----------------------
ISO 11662=1:1995(F)

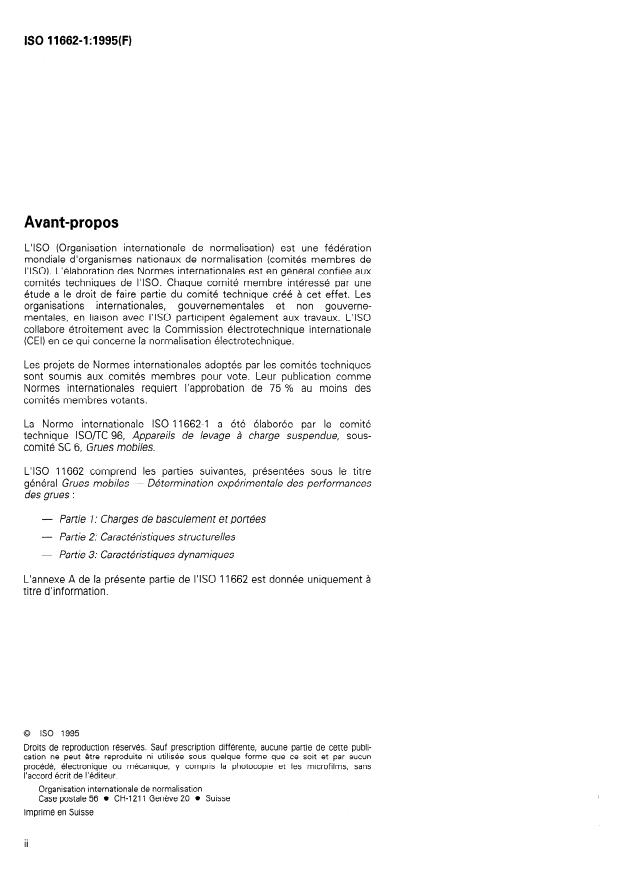

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux. L’ISO
collabore étro itement avec la Commissi on é lectrotechnique internationale
(CEI) en ce qu i conter ne la no Irmalisation élec trotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 11662-I a été élaborée par le comité
technique lSO/TC 96, Appareils de levage à charge suspendue, sous-
comité SC 6, Grues mobiles.
L’ISO 11662 comprend les parties suivantes, présentées sous le titre
général Grues mobiles - Dé termina tion expérimentale des performances
des grues :
- Partie 7: Charges de basculement et portées
- Partie 2: Caractéristiques structurelies
- Partie 3: Caractéristiques dynamiques
L’annexe A de la présente partie de I’ISO 11662 est donnée uniquement à
titre d’information.
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans
l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Suisse
Case postale 56 0 CH-121 1 Genève 20 l
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
0 ISO ISO 116624:1995(F)
Introduction
L’ISO 11662 prescrit des méthodes d’essai qui permettent de vérifier la
bonne conception d’une grue en fonction de sa charge nominale. Ces
essais sont habituellement effectués sur le prototype d’un modèle
nouveau et s’effectuent en une seule fois. En fonction des résultats
d’essai, la charge nominale de la grue doit, quand cela s’avère nécessaire,
être modifiée pour satisfaire aux exigences de la Norme internationale.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE o ISO ISO 11662-1:1995(F)
Grues mobiles - Détermination expérimentale des
performances des grues -
Partie 1:
Charges de basculement et portées
1 Domaine d’application 3 Définitions
La présente partie de I’ISO 11662 prescrit une Pour les besoins de la présente partie de I’ISO 11662,
méthode d’essai permettant de déterminer la capacité les définitions suivantes s’appliquent.
maximale d’une grue mobile qui permet de contreba-
lancer les charges qui doivent être soulevées par son
3.1 état d’équilibre: État d’une grue dans lequel le
dispositif de préhension a crochet.
moment engendré par la charge pour la renverser est
égal au moment maximal de la charge de la grue
La méthode d’essai est applicable aux grues dont la
disponible pour résister au retournement.
conception est fondée sur la résistance statique au
basculement lors du soulèvement d’une charge. Elle 3.2 axe de rotation: Ligne verticale passant par l’axe
ne peut être utilisée dans le cas de grue dont la autour duquel tourne la structure supérieure de la
conception est fondée sur la résistance structurelle ou grue, avant qu’une charge ne soit appliquée au
sur la limitation d’une grue utilisant un palan, par dispositif de préhension à crochet.
exemple une flèche à palan, une flèche ou un
dispositif télescopique. 3.3 charge: Force résultant de la force gravita-
tionnelle engendrée par l’agrès de levage lui-même et
La présente partie de I’ISO 11662 est applicable à
les charges qui lui sont suspendues et dont l’action
toutes les grues mobiles tels que définies dans
déséquilibre la grue.
I’ISO 4306-2.
3.4 portée de la charge: Distance horizontale
séparant la projection sur le sol de l’axe d’orientation,
avant le chargement, de la ligne verticale passant par
2 Référence normative
l’axe du dispositif de suspension ou de l’équipement
de préhension, charge soulevée.
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
4 Principe
dispositions valables pour la présente partie de
...

NORME
ISO
INTERNATIONALE
II 662-I
Première édition
1995-06-01
Grues mobiles - Détermination
expérimentale des performances des
grues -
Part 1:
Charges de basculement et portées
Mobile cranes - Experimental determination of crane performance -
Part 1: Tipping loads and radii
Numéro de référence
ISO 11662-I :1995(F)

---------------------- Page: 1 ----------------------
ISO 11662=1:1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux. L’ISO
collabore étro itement avec la Commissi on é lectrotechnique internationale
(CEI) en ce qu i conter ne la no Irmalisation élec trotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 11662-I a été élaborée par le comité
technique lSO/TC 96, Appareils de levage à charge suspendue, sous-
comité SC 6, Grues mobiles.
L’ISO 11662 comprend les parties suivantes, présentées sous le titre
général Grues mobiles - Dé termina tion expérimentale des performances
des grues :
- Partie 7: Charges de basculement et portées
- Partie 2: Caractéristiques structurelies
- Partie 3: Caractéristiques dynamiques
L’annexe A de la présente partie de I’ISO 11662 est donnée uniquement à
titre d’information.
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans
l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Suisse
Case postale 56 0 CH-121 1 Genève 20 l
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
0 ISO ISO 116624:1995(F)
Introduction
L’ISO 11662 prescrit des méthodes d’essai qui permettent de vérifier la
bonne conception d’une grue en fonction de sa charge nominale. Ces
essais sont habituellement effectués sur le prototype d’un modèle
nouveau et s’effectuent en une seule fois. En fonction des résultats
d’essai, la charge nominale de la grue doit, quand cela s’avère nécessaire,
être modifiée pour satisfaire aux exigences de la Norme internationale.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE o ISO ISO 11662-1:1995(F)
Grues mobiles - Détermination expérimentale des
performances des grues -
Partie 1:
Charges de basculement et portées
1 Domaine d’application 3 Définitions
La présente partie de I’ISO 11662 prescrit une Pour les besoins de la présente partie de I’ISO 11662,
méthode d’essai permettant de déterminer la capacité les définitions suivantes s’appliquent.
maximale d’une grue mobile qui permet de contreba-
lancer les charges qui doivent être soulevées par son
3.1 état d’équilibre: État d’une grue dans lequel le
dispositif de préhension a crochet.
moment engendré par la charge pour la renverser est
égal au moment maximal de la charge de la grue
La méthode d’essai est applicable aux grues dont la
disponible pour résister au retournement.
conception est fondée sur la résistance statique au
basculement lors du soulèvement d’une charge. Elle 3.2 axe de rotation: Ligne verticale passant par l’axe
ne peut être utilisée dans le cas de grue dont la autour duquel tourne la structure supérieure de la
conception est fondée sur la résistance structurelle ou grue, avant qu’une charge ne soit appliquée au
sur la limitation d’une grue utilisant un palan, par dispositif de préhension à crochet.
exemple une flèche à palan, une flèche ou un
dispositif télescopique. 3.3 charge: Force résultant de la force gravita-
tionnelle engendrée par l’agrès de levage lui-même et
La présente partie de I’ISO 11662 est applicable à
les charges qui lui sont suspendues et dont l’action
toutes les grues mobiles tels que définies dans
déséquilibre la grue.
I’ISO 4306-2.
3.4 portée de la charge: Distance horizontale
séparant la projection sur le sol de l’axe d’orientation,
avant le chargement, de la ligne verticale passant par
2 Référence normative
l’axe du dispositif de suspension ou de l’équipement
de préhension, charge soulevée.
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
4 Principe
dispositions valables pour la présente partie de
...
