ISO 3325:1996
(Main)Sintered metal materials, excluding hardmetals — Determination of transverse rupture strength
Sintered metal materials, excluding hardmetals — Determination of transverse rupture strength
Gives a method for the determination of the transverse rupture strength of sintered metals, excluding hardmetals. Particularly suitable for comparing the sintered strength of a batch of metal powder with that of a reference powder or with a reference strength.
Matériaux métalliques frittés à l'exclusion des métaux-durs — Détermination de la résistance à la rupture transversale
La présente Norme internationale prescrit une méthode pour la détermination de la résistance à la rupture transversale des matériaux métalliques frittés, à l'exclusion des métaux-durs. Cette méthode est particulièrement adaptée à la comparaison de la résistance à l'état fritté d'un lot de poudre métallique à celle d'une poudre ou à une valeur de résistance de référence. La présente méthode est applicable aux matériaux métalliques frittés, à l'exclusion des métaux-durs, qu'ils aient ou non été soumis à un traitement thermique après frittage, ainsi qu'aux matériaux calibrés ou matricés après frittage. Elle est avant tout applicable aux matériaux de dureté uniforme dans la totalité de leur section et de ductilité négligeable, c'est-à-dire de ductilité correspondant à une déformation rémanente, résultant de l'essai et mesurée entre les deux supports, inférieure à 0,5 mm environ (voir note 1). Si l'essai est effectué sur des matériaux se trouvant dans des conditions autres que celles prescrites ci-dessus, les nouvelles conditions doivent être indiquées. NOTE 1 La déformation rémanente peut être mesurée avec une précision suffisante sur les deux fragments d'un barreau cassé ou d'un barreau fissuré par repérage de la surface inférieure. Il est également possible de mesurer, à l'aide d'un dispositif optique (microscope de mesure, comparateur optique, etc.) la courbure d'une droite tracée horizontalement sur le côté du barreau.
General Information
Relations
Buy Standard
Standards Content (Sample)

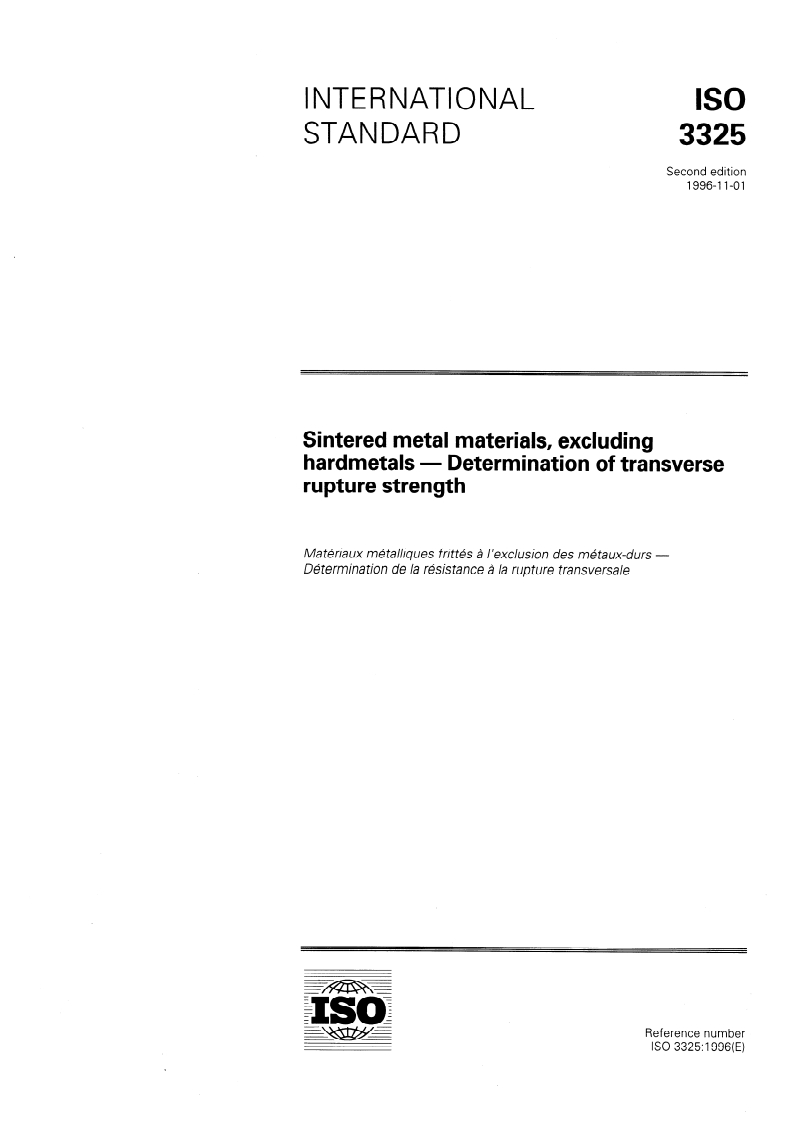

INTERNATIONAL
STANDARD
Second edition
1996-l l-01
Sintered metal materials, excluding
hardmetals - Determination of transverse
rupture strength
Matbriaux m&alhques fritths B /‘exclusion des mktaux-durs -
Dgtermina tion de la r&is tance a la rupture transversale
Reference number
IS0 3325: 1996(E)
---------------------- Page: 1 ----------------------

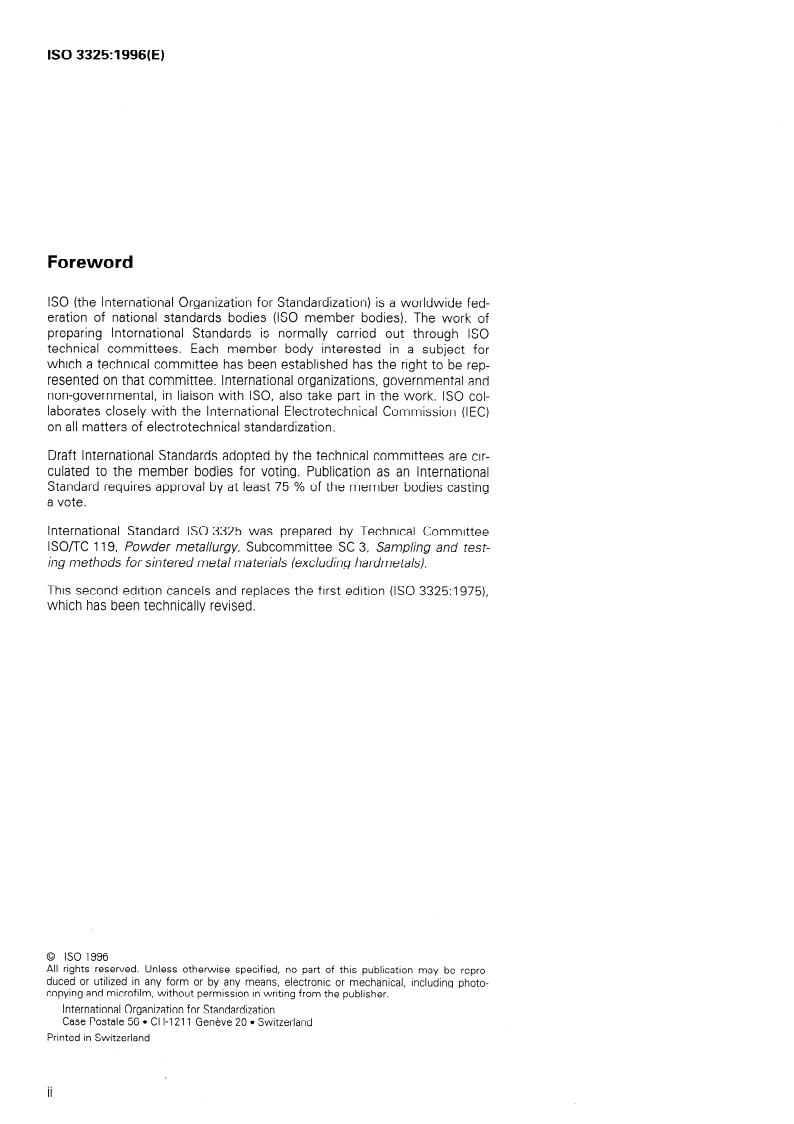

IS0 3325: 1996(E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide fed-
eration of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be rep-
resented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. IS0 col-
laborates closely with the International Electrotechnical Commission (IEC)
on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are cir-
culated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 3325 was prepared by Technical Committee
lSO/TC 119, Powder metallurgy, Subcommittee SC 3, Sampling and test-
ing methods for sin tered metal materials (excluding hardme tals).
This second edition cancels and replaces the first edition (IS0 3325:1975),
which has been technically revised.
0 IS0 1996
All rights reserved. Unless otherwise specified, no part of this publication may be repro-
duced or utilized in any form or by any means, electronic or mechanical, including photo-
copying and microfilm, without permission in writing from the publisher.
International Organization for Standardi zation
Case Postale 56 l CH-121 IG eneve 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------

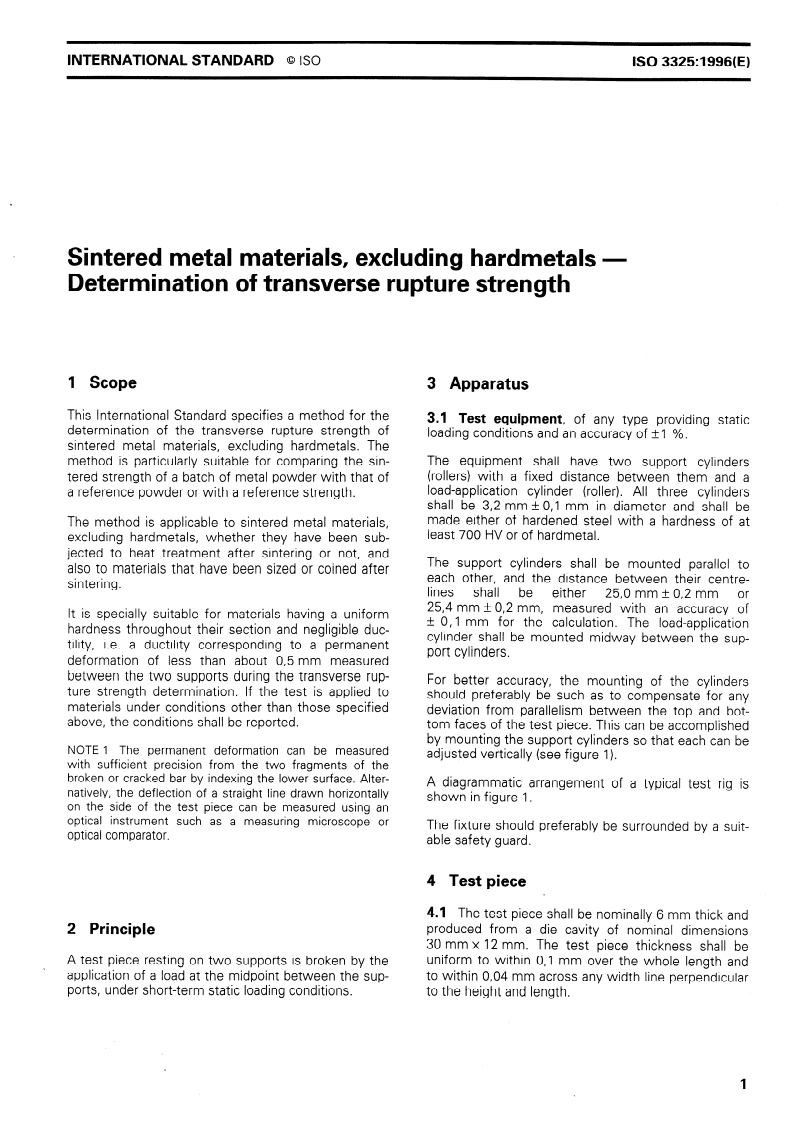

IS0 3325: 1996(E)
INTERNATIONAL STANDARD @ IS0
Sintered metal materials, excluding hardmetals -
Determination of transverse rupture strength
3 Apparatus
1 Scope
This International Standard specifies a method for the
3.1 Test equipment, of any type providing static
determination of the transverse rupture strength of
loading conditions and an accuracy of +I %.
sintered metal materials, excluding hardmetals. The
The equipment shall have two support cylinders
method is particularly suitable for comparing the sin-
(rollers) with a fixed distance between them and a
tered strength of a batch of metal powder with that of
load-application cylinder (roller). All three cylinders
a reference powder or with a reference strength.
shall be 32 mm + 0,l mm in diameter and shall be
made either of hardened steel with a hardness of at
The method is applicable to sintered metal materials,
least 700 HV or of hardmetal.
excluding hardmetals, whether they have been sub-
jected to heat treatment after sintering or not, and
The support cylinders shall be mounted parallel to
also to materials that have been sized or coined after
each other, and the distance between their centre-
sintering.
lines shall be either 25,0 mm * 0,2 mm or
25,4 mm + 0,2 mm, measured with an accuracy of
It is specially suitable for materials having a uniform
+ 0, I mm for the calculation. The load-application
hardness throughout their section and negligible duc-
cylinder shall be mounted midway between the sup-
tility, i.e. a ductility corresponding to a permanent
port cylinders.
deformation of less than about 0,5 mm measured
between the two supports during the transverse rup-
For better accuracy, the mounting of the cylinders
ture strength determination. If the test is applied to
should preferably be such as to compensate for any
materials under conditions other than those specified
deviation from parallelism between the top and bot-
above, the conditions shall be reported.
tom faces of the test piece. This can be accomplished
by mounting the support cylinders so that each can be
NOTE 1 The permanent deformation can be measured
adjusted vertically (see figure I).
with sufficient precision from the two fragments of the
broken or cracked bar by indexing the lower surface. Alter-
A diagrammatic arrangement of a typical test rig is
na
...

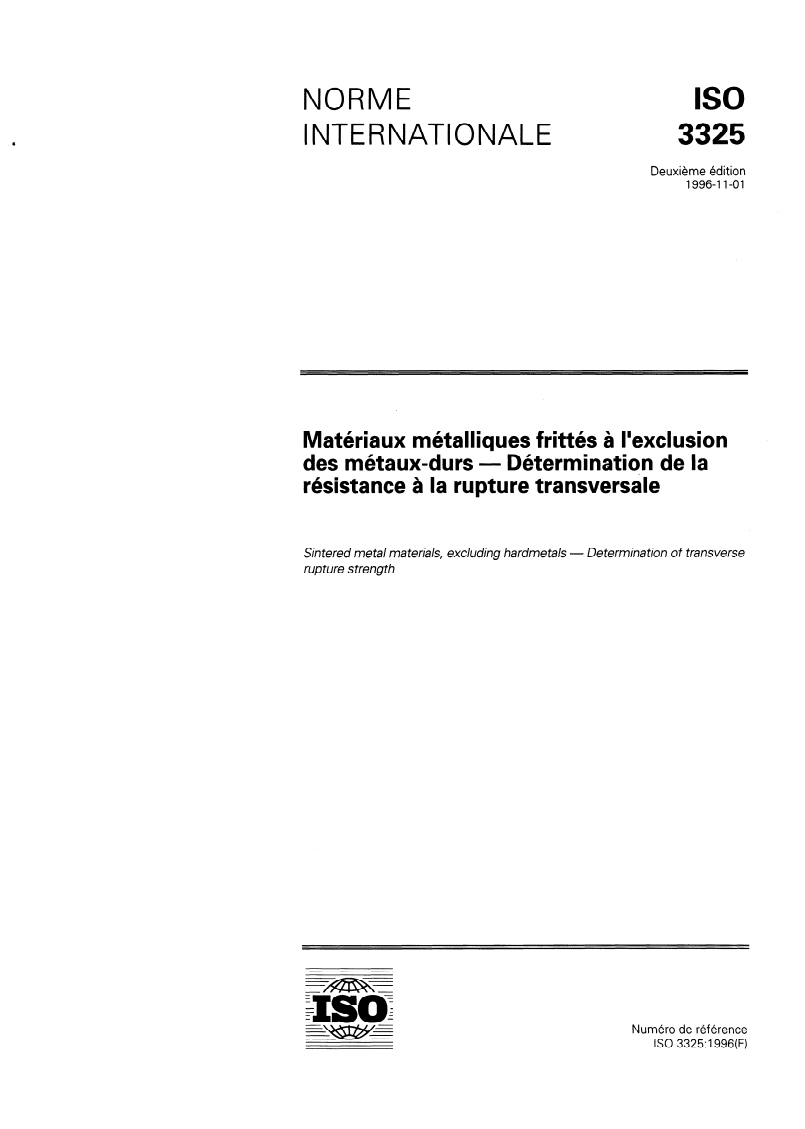

NORME
ISO
INTERNATIONALE
3325
Deuxième édition
1996-I I-OI
Matériaux métalliques frittés à l’exclusion
des métaux-durs - Détermination de la
résistance à la rupture transversale
Sintered metal materials, excluding hardmetals - Determination of transverse
rupture strength
Numéro de référence
ISO 3325: 1996(F)
---------------------- Page: 1 ----------------------

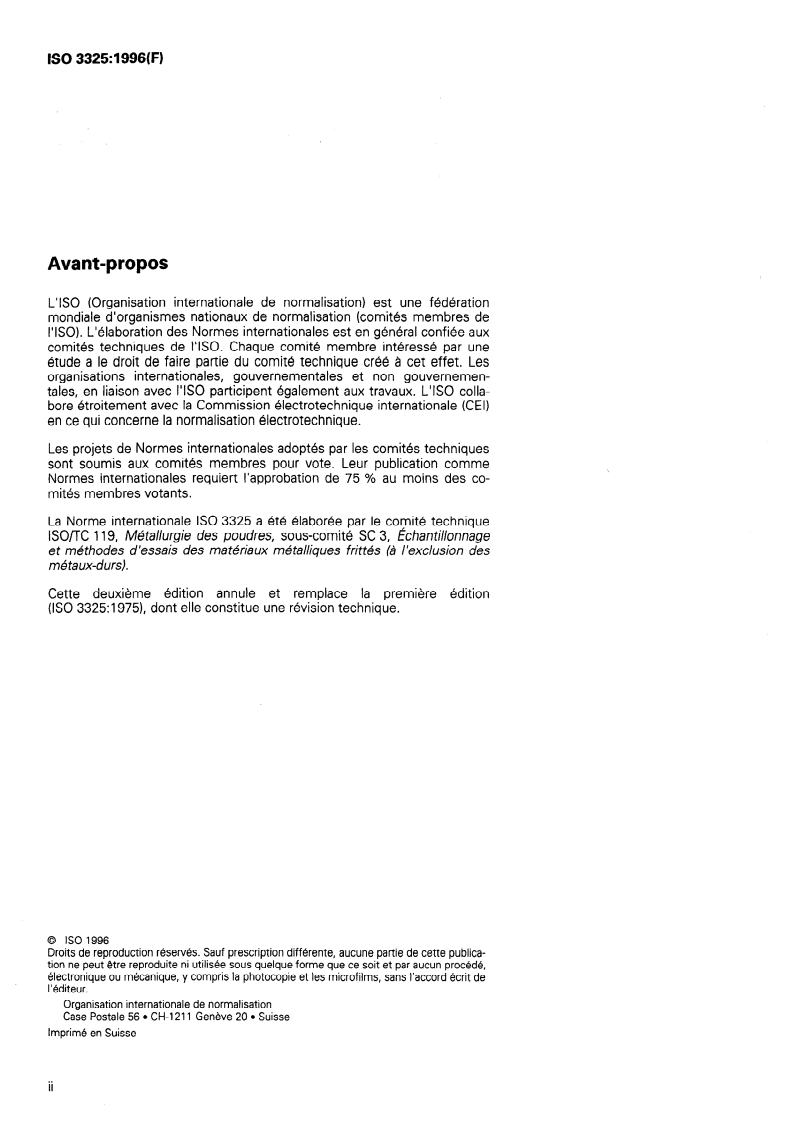

ISO 3325: 1996(F)
Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
Atude a le droit de faire partie du comité technique crée a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 3325 a été élaborée par le comité technique
lSO/rC II 9, Métallurgie des poudres, sous-comité SC 3, Échantillonnage
et méthodes d’essais des matériaux métalliques frittés (à l’exclusion des
métaux-durs).
Cette deuxième édition annule et remplace la première édition
(ISO 3325:1975), dont elle constitue une révision technique.
0 ISO 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publica-
tion ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de
l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Geneve 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------

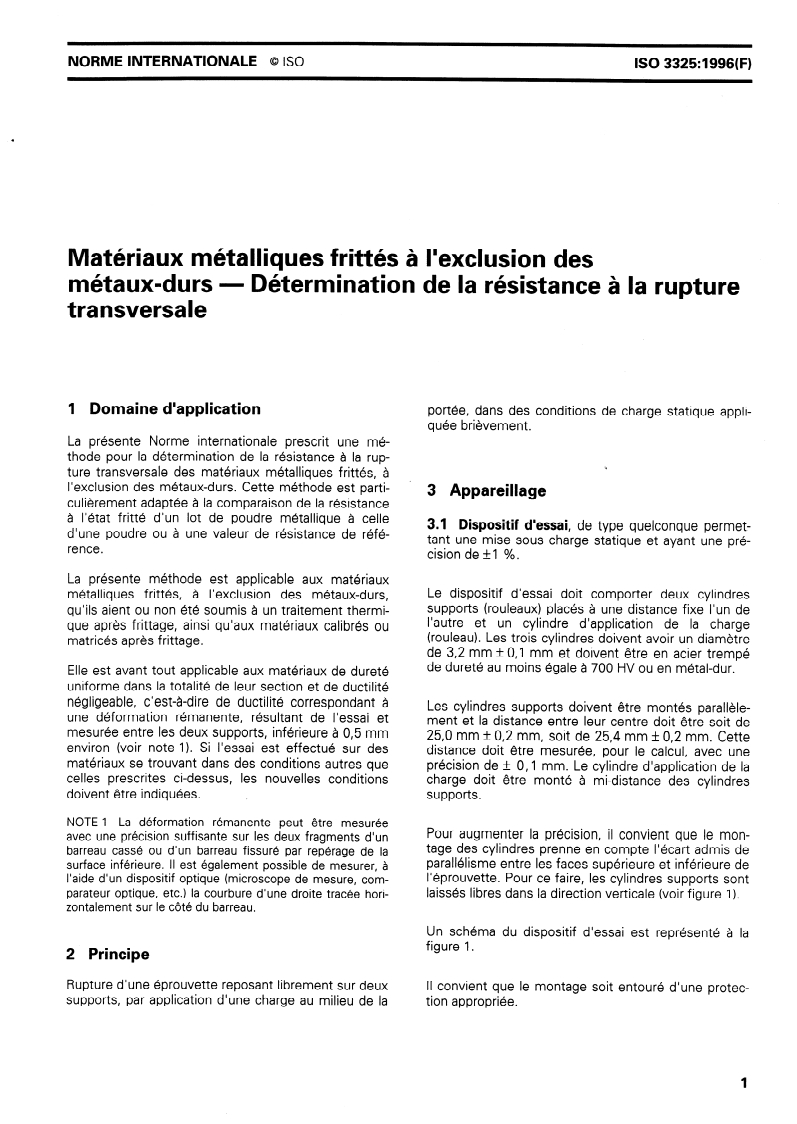

NORME INTERNATIONALE @ ISO ISO 3325:1996( F)
Matériaux métalliques frittés à l’exclusion des
métaux-durs - Détermination de la résistance à la rupture
transversale
1 Domaine d’application portée, dans des conditions de charge statique appli-
quée brièvement.
La présente Norme internationale prescrit une mé-
thode pour la détermination de la résistance à la rup-
ture transversale des matériaux métalliques frittés, à
l’exclusion des métaux-durs. Cette méthode est parti-
3 Appareillage
culièrement adaptée à la comparaison de la résistance
à l’état fritté d’un lot de poudre métallique à celle
3.1 Dispositif d’essai, de type quelconque permet-
d’une poudre ou à une valeur de résistance de réfé-
tant une mise sous charge statique et ayant une pré-
rence.
cision de +l %.
La présente méthode est applicable aux matériaux
Le dispositif d’essai doit comporter deux cylindres
métalliques frittés, à l’exclusion des métaux-durs,
supports (rouleaux) placés à une distance fixe l’un de
qu’ils aient ou non été soumis à un traitement thermi-
l’autre et un cylindre d’application de la charge
que après frittage, ainsi qu’aux matériaux calibrés ou
(rouleau). Les trois cylindres doivent avoir un diamètre
matricés après frittage.
de 3,2 mm + 0,l mm et doivent être en acier trempé
de dureté au moins égale à 700 HV ou en métal-dur.
Elle est avant tout applicable aux matériaux de dureté
uniforme dans la totalité de leur section et de ductilité
négligeable, c’est-à-dire de ductilité correspondant à
Les cylindres supports doivent être montés parallèle-
une déformation rémanente, résultant de l’essai et
ment et la distance entre leur centre doit être soit de
mesurée entre les deux supports, inférieure à O,5 mm
25,0 mm k 0,2 mm, soit de 25,4 mm k 0,2 mm. Cette
environ (voir note 1). Si l’essai est effectué sur des
distance doit être mesurée, pour le calcul, avec une
matériaux se trouvant dans des conditions autres que
précision de k 0,l mm. Le cylindre d’application de la
celles prescrites ci-dessus, les nouvelles conditions charge doit être monté à mi-distance des cylindres
doivent être indiquées. . supports.
NOTE 1 La déformation rémanente peut être mesurée
Pour augmenter la précision, il convient que le mon-
avec une précision suffisante sur les deux fragments d’un
tage des cylindres prenne en compte l’écart admis de
barreau cassé ou d’un barreau fissuré par repérage de la
parallélisme entre les faces supérieure et inférieure de
surface inférieure. II est également possible de mes
...
NORME
ISO
INTERNATIONALE
3325
Deuxième édition
1996-I I-OI
Matériaux métalliques frittés à l’exclusion
des métaux-durs - Détermination de la
résistance à la rupture transversale
Sintered metal materials, excluding hardmetals - Determination of transverse
rupture strength
Numéro de référence
ISO 3325: 1996(F)
---------------------- Page: 1 ----------------------
ISO 3325: 1996(F)
Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
Atude a le droit de faire partie du comité technique crée a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 3325 a été élaborée par le comité technique
lSO/rC II 9, Métallurgie des poudres, sous-comité SC 3, Échantillonnage
et méthodes d’essais des matériaux métalliques frittés (à l’exclusion des
métaux-durs).
Cette deuxième édition annule et remplace la première édition
(ISO 3325:1975), dont elle constitue une révision technique.
0 ISO 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publica-
tion ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de
l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Geneve 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE @ ISO ISO 3325:1996( F)
Matériaux métalliques frittés à l’exclusion des
métaux-durs - Détermination de la résistance à la rupture
transversale
1 Domaine d’application portée, dans des conditions de charge statique appli-
quée brièvement.
La présente Norme internationale prescrit une mé-
thode pour la détermination de la résistance à la rup-
ture transversale des matériaux métalliques frittés, à
l’exclusion des métaux-durs. Cette méthode est parti-
3 Appareillage
culièrement adaptée à la comparaison de la résistance
à l’état fritté d’un lot de poudre métallique à celle
3.1 Dispositif d’essai, de type quelconque permet-
d’une poudre ou à une valeur de résistance de réfé-
tant une mise sous charge statique et ayant une pré-
rence.
cision de +l %.
La présente méthode est applicable aux matériaux
Le dispositif d’essai doit comporter deux cylindres
métalliques frittés, à l’exclusion des métaux-durs,
supports (rouleaux) placés à une distance fixe l’un de
qu’ils aient ou non été soumis à un traitement thermi-
l’autre et un cylindre d’application de la charge
que après frittage, ainsi qu’aux matériaux calibrés ou
(rouleau). Les trois cylindres doivent avoir un diamètre
matricés après frittage.
de 3,2 mm + 0,l mm et doivent être en acier trempé
de dureté au moins égale à 700 HV ou en métal-dur.
Elle est avant tout applicable aux matériaux de dureté
uniforme dans la totalité de leur section et de ductilité
négligeable, c’est-à-dire de ductilité correspondant à
Les cylindres supports doivent être montés parallèle-
une déformation rémanente, résultant de l’essai et
ment et la distance entre leur centre doit être soit de
mesurée entre les deux supports, inférieure à O,5 mm
25,0 mm k 0,2 mm, soit de 25,4 mm k 0,2 mm. Cette
environ (voir note 1). Si l’essai est effectué sur des
distance doit être mesurée, pour le calcul, avec une
matériaux se trouvant dans des conditions autres que
précision de k 0,l mm. Le cylindre d’application de la
celles prescrites ci-dessus, les nouvelles conditions charge doit être monté à mi-distance des cylindres
doivent être indiquées. . supports.
NOTE 1 La déformation rémanente peut être mesurée
Pour augmenter la précision, il convient que le mon-
avec une précision suffisante sur les deux fragments d’un
tage des cylindres prenne en compte l’écart admis de
barreau cassé ou d’un barreau fissuré par repérage de la
parallélisme entre les faces supérieure et inférieure de
surface inférieure. II est également possible de mes
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
