ISO 1927-6:2012

NORME ISO
INTERNATIONALE 1927-6
Première édition
2012-12-01
Produits réfractaires monolithiques
(non façonnés) —
Partie 6:
Détermination des propriétés physiques
Monolithic (unshaped) refractory products —
Part 6: Measurement of physical properties
Numéro de référence
©
ISO 2012
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Détermination de la masse volumique géométrique apparente . 1
3.1 Principe . 1
3.2 Éprouvettes . 2
3.3 Appareillage . 2
3.4 Mode opératoire . 2
3.5 Calcul et expression des résultats d’essai . 3
4 Détermination de la masse volumique et de la porosité . 3
4.1 Principe . 3
4.2 Éprouvettes . 3
4.3 Mode opératoire . 3
4.4 Calcul . 3
5 Détermination du module de rupture à froid. 3
5.1 Principe . 3
5.2 Éprouvettes . 4
5.3 Appareillage et mode opératoire . 4
5.4 Résultats d’essai . 4
6 Détermination de la résistance à l’écrasement à froid . 4
6.1 Principe . 4
6.2 Éprouvettes . 4
6.3 Appareillage . 5
6.4 Mode opératoire . 5
6.5 Calcul et expression des résultats . 7
7 Détermination de la variation linéaire permanente . 8
7.1 Principe . 8
7.2 Appareillage . 8
7.3 Mode opératoire . 8
7.4 Calcul . 8
8 Détermination du module de rupture à températures élevées . 9
8.1 Principe . 9
8.2 Appareillage et mode opératoire . 9
8.3 Calcul et expression des résultats . 9
9 Détermination de l’affaissement sous charge et du fluage en compression . 9
9.1 Principe . 9
9.2 Éprouvettes .10
9.3 Mode opératoire .10
9.4 Calcul et expression des résultats d’essai .10
10 Rapport d’essai .10
Bibliographie . 11

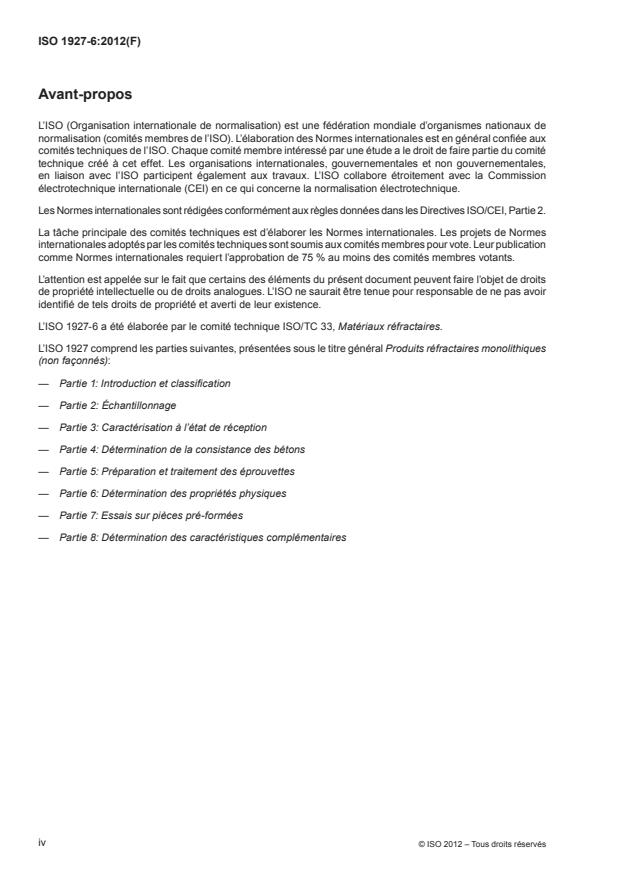

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 1927-6 a été élaborée par le comité technique ISO/TC 33, Matériaux réfractaires.
L’ISO 1927 comprend les parties suivantes, présentées sous le titre général Produits réfractaires monolithiques
(non façonnés):
— Partie 1: Introduction et classification
— Partie 2: Échantillonnage
— Partie 3: Caractérisation à l’état de réception
— Partie 4: Détermination de la consistance des bétons
— Partie 5: Préparation et traitement des éprouvettes
— Partie 6: Détermination des propriétés physiques
— Partie 7: Essais sur pièces pré-formées
— Partie 8: Détermination des caractéristiques complémentaires
iv © ISO 2012 – Tous droits réservés

NORME INTERNATIONALE ISO 1927-6:2012(F)
Produits réfractaires monolithiques (non façonnés) —
Partie 6:
Détermination des propriétés physiques
1 Domaine d’application
La présente partie de l’ISO 1927 spécifie des méthodes pour la détermination des propriétés de matériaux
réfractaires monolithiques (non façonnés) à partir d’éprouvettes préparées et conservées conformément à
l’ISO 1927-5.
Les méthodes sont applicables aux bétons denses et isolants et aux matériaux moulables (y compris les
mélanges plastiques) tels que définis dans l’ISO 1927-1, avant et après cuisson.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 1893, Produits réfractaires — Détermination de l’affaissement sous charge — Méthode différentielle avec
élévation de la température
ISO 1927-5, Produits réfractaires monolithique (non façonnés) — Partie 5: Préparation et traitement des éprouvettes
ISO 3187, Produits réfractaires — Détermination du fluage à la compression
ISO 5013, Produits réfractaires — Détermination du module de rupture par flexion à températures élevées
ISO 5014, Produits réfractaires façonnés denses et isolants — Détermination du module de rupture par flexion
à température ambiante
ISO 5017, Produits réfractaires façonnés denses — Détermination de la masse volumique apparente, de la
porosité ouverte et de la porosité totale
ISO 5018, Produits réfractaires — Détermination de la masse volumique absolue
ISO 8895, Produits réfractaires isolants façonnés — Détermination de la résistance à l’écrasement à
température ambiante
ISO 10059-1, Produits réfractaires façonnés denses — Détermination de la résistance à la compression à
température ambiante — Partie 1: Méthode d’essai de référence sans intercalaire
ISO 10059-2, Produits réfractaires façonnés denses — Détermination de la résistance à la compression à
température ambiante — Partie 2: Essai avec intercalaires
3 Détermination de la masse volumique géométrique apparente
3.1 Principe
Cette détermination est effectuée selon une méthode géométrique. Elle s’applique à des éprouvettes crues,
séchées ou cuites. L’état des éprouvettes doit être mentionné dans le rapport d’essai.
3.2 Éprouvettes
Les éprouvettes doivent avoir l’un des formats suivants.
— Format A: longueur: 230 mm; largeur: 114 mm; épaisseur: 64 mm.
— Format B: longueur: 230 mm; largeur: 64 mm; épaisseur: 54 mm.
— Format C: longueur: 230 mm; largeur: 64 mm; épaisseur: 64 mm.
— Format D: longueur: 160 mm; largeur: 40 mm; épaisseur 40 mm.
Les éprouvettes doivent être préparées et conservées conformément aux paragraphes correspondants de
l’ISO 1927-5.
NOTE Pour les matériaux moulables, les masses de bouchage et les pisées, il est possible d’utiliser des éprouvettes
cylindriques de 50 mm ± 1 mm de diamètre et de 50 mm ± 1 mm de hauteur à la place de ces formats.
Trois éprouvettes façonnées simultanément doivent être soumises à essai.
3.3 Appareillage
3.3.1 Balance, permettant de déterminer la masse avec la précision spécifiée en 3.4.1.
3.3.2 Pieds à coulisse, permettant d’effectuer des mesurages avec la précision spécifiée en 3.4.2.
3.4 Mode opératoire
3.4.1 Détermination de la masse, m, de l’éprouvette
Pour les éprouvettes de formats A, B et C, déterminer la masse à 1 g près.
Pour les cylindres de 50 mm, déterminer la masse avec une précision de ± 0,1 g.
3.4.2 Détermination du volume, V, de l’éprouvette
Déterminer le volume de l’éprouvette en effectuant quatre mesurages de chaque dimension le long de la ligne
médiane de chaque face:
— pour les éprouvettes rectangulaires, sur la longueur, la largeur et l’épaisseur;
— pour les éprouvettes cylindriques, sur la hauteur et le diamètre.
Tous les mesurages doivent être effectués avec une précision de ± 0,1 mm.
3.4.3 Calcul de la masse volumique géométrique apparente
La masse volumique géométrique apparente, ρ , est donnée par:
g
m
ρ = (1)
g
V
où
m est la masse de l’éprouvette, en grammes;
V est le volume de l’éprouvette obtenu par calcul à partir des dimensions moyennes, en centimètres
cubes.
2 © ISO 2012 – Tous droits réservés

3.5 Calcul et expression des résultats d’essai
3 3 3
Calculer la masse volumique apparente géométrique soit en g/cm à 0,01 g/cm près, soit en kg/m à trois
chiffres significatifs.
Consigner le résultat d’essai comme la moyenne de toutes les déterminations, en incluant la valeur moyenne
et tous les résultats individuels dans le rapport d’essai.
4 Détermination de la masse volumique et de la porosité
4.1 Principe
Cette détermination s’applique aux éprouvettes cuites.
4.2 Éprouvett
...
