ISO 5599-3:1990

SLOVENSKI STANDARD
SIST ISO 5599-3:1997
01-februar-1997
Fluidna tehnika - Pnevmatika - Petpotni ventili - 3. del: Kodiranje funkcij ventila
Pneumatic fluid power -- Five-port directional control valves -- Part 3: Code system for
communication of valve functions
Transmissions pneumatiques -- Distributeurs à cinq orifices principaux -- Partie 3:
Codification de l'information sur les fonctions des distributeurs
Ta slovenski standard je istoveten z: ISO 5599-3:1990
ICS:
23.100.50 Krmilni sestavni deli Control components
SIST ISO 5599-3:1997 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 5599-3:1997

---------------------- Page: 2 ----------------------

SIST ISO 5599-3:1997
ISO
INTERNATIONAL
5599-3
STANDARD
First edition
1990-01-15
Pneumatic fluid power - Five-port directional
control valves -
Part 3:
Code system for communication of valve functions
Transmissions Pneuma tiques - Dis tributeurs 2 cinq orifices principaux -
Partie 3: Codifica tion de Kinforma tion sur les fonctions des distribu teurs
Reference number
ISO 5599-3 : 1990 (El

---------------------- Page: 3 ----------------------

SIST ISO 5599-3:1997
ISO 5599-3 : 1990 (El

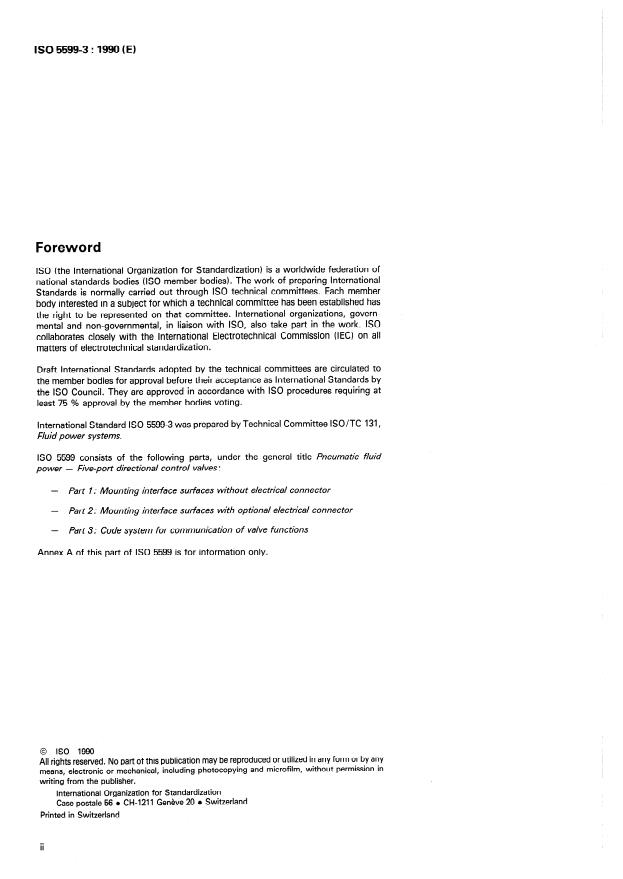

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bedies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 5599-3 was prepared by Technical Committee ISO/TC 131,
Fluid power Systems.
ISO 5599 consists of the following Parts, under the general title Pneumatic fluid
power -
Five-port directional con trol valves :
-
Part 7: Mounting interface surfaces without electrical connector
Part 2: Mounting interface surfaces with optional electrical connector
-
Part 3: Code System for communication of valve functions
Annex A of this part of ISO 5599 is for information only.
0 ISO 1990
All rights resetved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii

---------------------- Page: 4 ----------------------

SIST ISO 5599-3:1997
ISO 5599-3 : 1990 (EI
Introduction
In pneumatic fl uid power Systems, power is transmitted and controlled through gas
within an enclosed circuit.
under pressure
The various devices for gas distribution and control tan be either mounted directly
onto the Pipeline, or mounted on interface surfaces, allowing quicker dismantling and
promoting equipment interchangeability.
Pneumatic directional control valves of the five-Port, four-way type as used on mount-
ing interface surfaces complying with the requirements of this International Standard
control the flow of compressed gas.
When valve Operators and interface sizes are published in the literature, it is convenient
to refer to them by Codes. This simplifies the descriptions and provides uniformity of
valve function definitions.

---------------------- Page: 5 ----------------------

SIST ISO 5599-3:1997
This page intentionally left blank

---------------------- Page: 6 ----------------------

SIST ISO 5599-3:1997
INTERNATIONAL STANDARD ISO 5599-3 : 1990 (E)
Pneumatic fluid power - Five-port directional control
valves -
Part 3:
Code System for communication of valve functions
1 Scope 4 Coding principle
This part of ISO 5599 specifies the codification System to be
4.1 The code of the size and valve function (in relation to the
used for communication purposes. lt defines functions of valve
interface) comprises three digits, as follows:
Operators used on the various sizes of mounting surfaces com-
plying with the requirements of ISO 55994. This codification
Dimension Function
System is not to be applied directly to the product as it does not
describe the many attributes which affect performante inter-
nl n2n3
changeability (for example pressure rating, electrical charac- ,
teristics, flow rating, Overall physical size).
denotes the size of the intet-face. The size coding
specified in ISO 5599-1 and ISO 55992 shall be used.
2 Normative references
12~12~ denotes the valve function according to clause 5. If it is
listed in this clause, the valve is allocated a code if no
The following Standards contain provisions which, through
connections other than those shown in ISO 5599-1 or
reference in this text, constitute provisions of this part of
ISO 5599-2 are made to the sub-base and if the sub-base
ISO 5599. At the time of publication, the editions indicated
connections will fulfil the valve function.
were valid. All Standards are subject to revision, and Parties to
agreements based on this part of ISO 5599 are encouraged to
Numbers 00 to 69 denote valve functions specified in
investigate the possibility of applying the most recent editions
ISO 5599-1 that do not have an electrical connection at
of the Standards indicated. Members of IEC and ISO maintain
the mounting interface.
registers of currently valid International Standards.
Numbers 70 to 99 denote valve functions specified in
ISO 5598 : 1985, Fluid power s ystems and components -
ISO 5599-2 that have an electrical connection at the
Vocabulary.
mounting interface.
ISO 55994 : 1909, Pneumatic fluid power - Five-port direc-
Number 00 denotes a special function, i.e. a valve func-
- Part 7: Mounting interface surfaces
tional con trol valves
tion not specified in this part of ISO 5599.
withou t elec trical connec tor.
ISO 5599-2 : 1989, Pne
...

NORME
ISO
INTERNATIONALE
5599-3
Première édition
1990-01-15
Transmissions pneumatiques - Distributeurs à
cinq orifices principaux -
Partie 3:
Codification de l’information sur les fonctions des
distributeurs
Pneumatic fluid power - Five-port directional con trol valves -
Part 3: Code system for communication of valve functions
Numéro de référence
ISO 5599-3 : 1990 (FI

---------------------- Page: 1 ----------------------
ISO 5599-3 : 1989 (FI

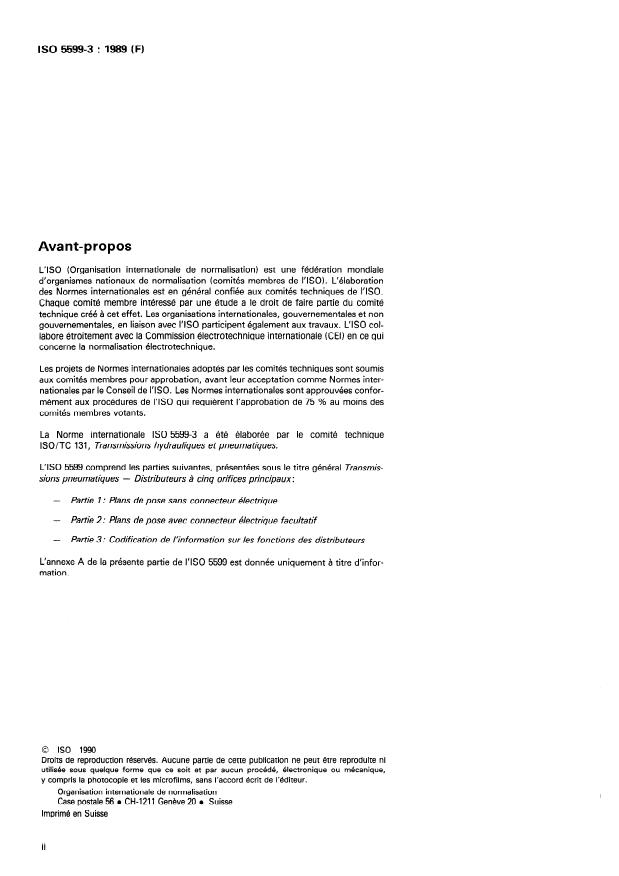

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en géneral confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. LIS0 col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5599-3 a été élaborée par le comité technique
I S 0 / TC 13 1, Transmissions hydrauliques et pneuma tiques.
L’ISO 5599 comprend les parties suivantes, présentées sous le titre général Transmis-
sions pneumatiques - Distributeurs a cinq orifices principaux :
Partie 7: Plans de pose sans connecteur électrique
Partie 2: Plans de pose avec connecteur électrique facultatif
-
Partie 3 : Codification de l’information sur les fonctions des distributeurs
L’annexe A de la présente partie de I’ISO 5599 est donnée uniquement à titre d’infor-
mation.
0 ISO 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
56 l CH-1211
Case postale Genéve 20 l Suisse
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
ISO 5599-3 : 1990 (F)
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise et comman-
dée par I ‘intermédiaire d’un gaz sous pression circulant dans un circuit.
Les différents appareils destinés à la distribution et à la régulation du gaz peuvent être
montés soit directement sur les tuyauteries, soit sur les plans de pose permettant un
démontage plus rapide et favorisant I’interchangeabilité des appareils.
Les distributeurs à cinq orifices et quatre voies utilisés sur les plans de pose conformes
aux exigences de la présente partie de I’ISO 5599 contrôlent le passage du gaz
comprimé.
Pour faire référence aux dispositifs de commande des distributeurs et aux dimensions
des plans de pose dans les publications, il est pratique de disposer d’une codification.
Celle-ci simplifie les descriptions et confère une certaine uniformité aux définitions des
fonctions des distributeurs.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
ISO 5599-3 : 1990 (F)
NORME INTERNATIONALE
Transmissions pneumatiques - Distributeurs à cinq
orifices principaux -
Partie 3:
Codification de l’information sur les fonctions des distributeurs
1 Domaine d’application 4 Principe de codification
4.1 Le code de dimension et fonction des distributeurs (en
La présente partie de I’ISO 5599 établit un système de codifica-
relation avec le plan de pose) se compose de trois chiffres,
tion à utiliser dans les publications. Elle définit les fonctions des
commandes de distributeurs utilisés sur les différentes tailles de comme suit:
plans de pose se conformant aux exigences prescrites dans
I’ISO 5599-l. Ce système de codification n’est pas censé
Fonction
Dimension
I I
s’appliquer directement au produit car il ne décrit pas les nom-
breux attributs qui jouent sur I’interchangeabilité de fonction-
nl n2n3
nement (par exemple pression nominale, caractéristiques élec-
triques, débit nominal, dimensions hors tout).
exprime la taille du plan de pose. Le chiffre correspon-
dant à la taille indiquée dans I’ISO 5599-l et I’ISO 5599-2
doit être utilisé.
2 Références normatives
n2n3 exprime la fonction du distributeur conformément à
l’article 5. Dans la mesure où le distributeur correspond à
Les normes suivantes contiennent des dispositions qui, par
l’une des figures de cet article, il peut lui-même recevoir
suite de la référence qui en est faite, constituent des disposi-
un numéro de code s’il n’existe aucune autre connexion
tions valables pour la présente partie de I’ISO 5599. Au moment
les connexions indiquées dans
à I’embase que
de la publication, les éditions indiquées étaient en vigueur.
I’ISO 5599-l ou I’ISO 5599-2 et si les connexions de
Toute norme est sujette à révision et les parties prenantes des
I’embase remplissent les exigences de la fonction du dis-
accords fondés sur la présente partie de I’ISO 5599 sont invi-
tributeur.
tées à rechercher la possibilité d’appliquer les éditions les plus
récentes des normes indiquées ci-après. Les membres de la CEI
Les numéros 00 à 69 sont valables pour toutes les fonc-
et de I’ISO possèdent le registre des Normes internationales en
tions des distributeurs de I’ISO 5599-l qui n’ont pas de
vigueur à un moment donné.
connecteur électrique au niveau du plan de pose.
Les numéros 70 à 99 sont valables pour toutes les fonc-
I S 0 5598 : 1985, Transmissions hydrauliques et pneuma tiques
tions des distributeurs de I’ISO 5599-2 qui ont un con-
- Vocabulaire.
necteur électrique au niveau du plan de pose.
ISO 5599-l : 1989, Transmissions pneumatiques - Distribu-
Le numéro 00 sert à indiquer une fonction spéciale, par
teurs à cinq orifices principaux - Partie 7 : Plans de pose sans
exemple une fonction qui n’est pas décrite dans la pré-
connecteur électrique.
sente partie de I’ISO 5599.
ISO 5599-2 : 1989, Transmissions pneumatiques - Distribu-
4.2 Les numéros sont regroupés de facon à distinguer claire-
teurs à cinq orifices principaux - Partie 2: Plans de pose avec
ment les catégories suivantes de modes de commandes:
connecteur électrique facultatif.
-
commande pilotée;
- commande mécanique manuelle;
3 Définitions
-
commande électromagnétique directe;
Pour les besoins de la présente partie de I’ISO 5599, les défini-
-
tions données dans I’ISO 5598 s’appliquent. commande électromagnétique pilotée.
1

---------------------- Page: 5 ----------------------
5 Symboles des fonctions des distributeurs
5.1 Les symboles des fonctions des distributeurs associés aux numéros de code dans les figures qui suivent correspondent aux
positions de commande et aux sens d’écoulement indiqués.
5.2 La présente partie de I’ISO 5599 ne prend pas en considération des positions de commande ou des sens d’écoulement
différents.
Code de fonction
Sans Avec
connecteur connecteur
Symbole de la fonction du
...

NORME
ISO
INTERNATIONALE
5599-3
Première édition
1990-01-15
Transmissions pneumatiques - Distributeurs à
cinq orifices principaux -
Partie 3:
Codification de l’information sur les fonctions des
distributeurs
Pneumatic fluid power - Five-port directional con trol valves -
Part 3: Code system for communication of valve functions
Numéro de référence
ISO 5599-3 : 1990 (FI

---------------------- Page: 1 ----------------------
ISO 5599-3 : 1989 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en géneral confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. LIS0 col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5599-3 a été élaborée par le comité technique
I S 0 / TC 13 1, Transmissions hydrauliques et pneuma tiques.
L’ISO 5599 comprend les parties suivantes, présentées sous le titre général Transmis-
sions pneumatiques - Distributeurs a cinq orifices principaux :
Partie 7: Plans de pose sans connecteur électrique
Partie 2: Plans de pose avec connecteur électrique facultatif
-
Partie 3 : Codification de l’information sur les fonctions des distributeurs
L’annexe A de la présente partie de I’ISO 5599 est donnée uniquement à titre d’infor-
mation.
0 ISO 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
56 l CH-1211
Case postale Genéve 20 l Suisse
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
ISO 5599-3 : 1990 (F)
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise et comman-
dée par I ‘intermédiaire d’un gaz sous pression circulant dans un circuit.
Les différents appareils destinés à la distribution et à la régulation du gaz peuvent être
montés soit directement sur les tuyauteries, soit sur les plans de pose permettant un
démontage plus rapide et favorisant I’interchangeabilité des appareils.
Les distributeurs à cinq orifices et quatre voies utilisés sur les plans de pose conformes
aux exigences de la présente partie de I’ISO 5599 contrôlent le passage du gaz
comprimé.
Pour faire référence aux dispositifs de commande des distributeurs et aux dimensions
des plans de pose dans les publications, il est pratique de disposer d’une codification.
Celle-ci simplifie les descriptions et confère une certaine uniformité aux définitions des
fonctions des distributeurs.

---------------------- Page: 3 ----------------------
Page blanche

---------------------- Page: 4 ----------------------
ISO 5599-3 : 1990 (F)
NORME INTERNATIONALE
Transmissions pneumatiques - Distributeurs à cinq
orifices principaux -
Partie 3:
Codification de l’information sur les fonctions des distributeurs
1 Domaine d’application 4 Principe de codification
4.1 Le code de dimension et fonction des distributeurs (en
La présente partie de I’ISO 5599 établit un système de codifica-
relation avec le plan de pose) se compose de trois chiffres,
tion à utiliser dans les publications. Elle définit les fonctions des
commandes de distributeurs utilisés sur les différentes tailles de comme suit:
plans de pose se conformant aux exigences prescrites dans
I’ISO 5599-l. Ce système de codification n’est pas censé
Fonction
Dimension
I I
s’appliquer directement au produit car il ne décrit pas les nom-
breux attributs qui jouent sur I’interchangeabilité de fonction-
nl n2n3
nement (par exemple pression nominale, caractéristiques élec-
triques, débit nominal, dimensions hors tout).
exprime la taille du plan de pose. Le chiffre correspon-
dant à la taille indiquée dans I’ISO 5599-l et I’ISO 5599-2
doit être utilisé.
2 Références normatives
n2n3 exprime la fonction du distributeur conformément à
l’article 5. Dans la mesure où le distributeur correspond à
Les normes suivantes contiennent des dispositions qui, par
l’une des figures de cet article, il peut lui-même recevoir
suite de la référence qui en est faite, constituent des disposi-
un numéro de code s’il n’existe aucune autre connexion
tions valables pour la présente partie de I’ISO 5599. Au moment
les connexions indiquées dans
à I’embase que
de la publication, les éditions indiquées étaient en vigueur.
I’ISO 5599-l ou I’ISO 5599-2 et si les connexions de
Toute norme est sujette à révision et les parties prenantes des
I’embase remplissent les exigences de la fonction du dis-
accords fondés sur la présente partie de I’ISO 5599 sont invi-
tributeur.
tées à rechercher la possibilité d’appliquer les éditions les plus
récentes des normes indiquées ci-après. Les membres de la CEI
Les numéros 00 à 69 sont valables pour toutes les fonc-
et de I’ISO possèdent le registre des Normes internationales en
tions des distributeurs de I’ISO 5599-l qui n’ont pas de
vigueur à un moment donné.
connecteur électrique au niveau du plan de pose.
Les numéros 70 à 99 sont valables pour toutes les fonc-
I S 0 5598 : 1985, Transmissions hydrauliques et pneuma tiques
tions des distributeurs de I’ISO 5599-2 qui ont un con-
- Vocabulaire.
necteur électrique au niveau du plan de pose.
ISO 5599-l : 1989, Transmissions pneumatiques - Distribu-
Le numéro 00 sert à indiquer une fonction spéciale, par
teurs à cinq orifices principaux - Partie 7 : Plans de pose sans
exemple une fonction qui n’est pas décrite dans la pré-
connecteur électrique.
sente partie de I’ISO 5599.
ISO 5599-2 : 1989, Transmissions pneumatiques - Distribu-
4.2 Les numéros sont regroupés de facon à distinguer claire-
teurs à cinq orifices principaux - Partie 2: Plans de pose avec
ment les catégories suivantes de modes de commandes:
connecteur électrique facultatif.
-
commande pilotée;
- commande mécanique manuelle;
3 Définitions
-
commande électromagnétique directe;
Pour les besoins de la présente partie de I’ISO 5599, les défini-
-
tions données dans I’ISO 5598 s’appliquent. commande électromagnétique pilotée.
1

---------------------- Page: 5 ----------------------
5 Symboles des fonctions des distributeurs
5.1 Les symboles des fonctions des distributeurs associés aux numéros de code dans les figures qui suivent correspondent aux
positions de commande et aux sens d’écoulement indiqués.
5.2 La présente partie de I’ISO 5599 ne prend pas en considération des positions de commande ou des sens d’écoulement
différents.
Code de fonction
Sans Avec
connecteur connecteur
Symbole de la fonction du
...
