ISO 16831:2025
(Main)Non-destructive testing — Ultrasonic testing — Characterization and verification of ultrasonic equipment for the determination of thickness
Non-destructive testing — Ultrasonic testing — Characterization and verification of ultrasonic equipment for the determination of thickness
This document specifies test methods and acceptance criteria, within the frequency range of 0,5 MHz to 15 MHz, for assessing the performance of equipment dedicated for determining thickness using pulse-echo ultrasound, e.g. according to ISO 16809. This document only specifies the verifications required for the determination of thickness. This document is applicable to instruments with numerical display and instruments with A-scan presentation, each using either single- or dual-transducer probes. The tests described in this document can be used for verifying equipment covered by ISO 22232-1 and ISO 22232-2 when used for thickness determination.
Essais non destructifs — Contrôle par ultrasons — Caractérisation et vérification des appareils de contrôle par ultrasons pour la détermination de l’épaisseur
Le présent document spécifie des méthodes d’essai et des critères d’acceptation dans la plage de fréquences de 0,5 MHz à 15 MHz, permettant d’évaluer la performance des appareillages servant à déterminer l’épaisseur par contrôle par réflexion, par exemple conformément à l’ISO 16809. Le présent document spécifie uniquement les vérifications nécessaires pour déterminer l’épaisseur. Le présent document est applicable à la fois aux appareils à affichage numérique et aux appareils à représentation de type A utilisant des traducteurs à transducteur simple ou à transducteur double. L’essai décrit dans le présent document peut être utilisé pour vérifier les appareillages traités dans l’ISO 22232-1 et l’ISO 22232-2 lorsqu’ils sont utilisés pour déterminer l’épaisseur.
General Information
Relations
Standards Content (Sample)
International
Standard
ISO 16831
Second edition
Non-destructive testing —
2025-05
Ultrasonic testing —
Characterization and verification
of ultrasonic equipment for the
determination of thickness
Essais non destructifs — Contrôle par ultrasons —
Caractérisation et vérification des appareils de contrôle par
ultrasons pour la détermination de l’épaisseur
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

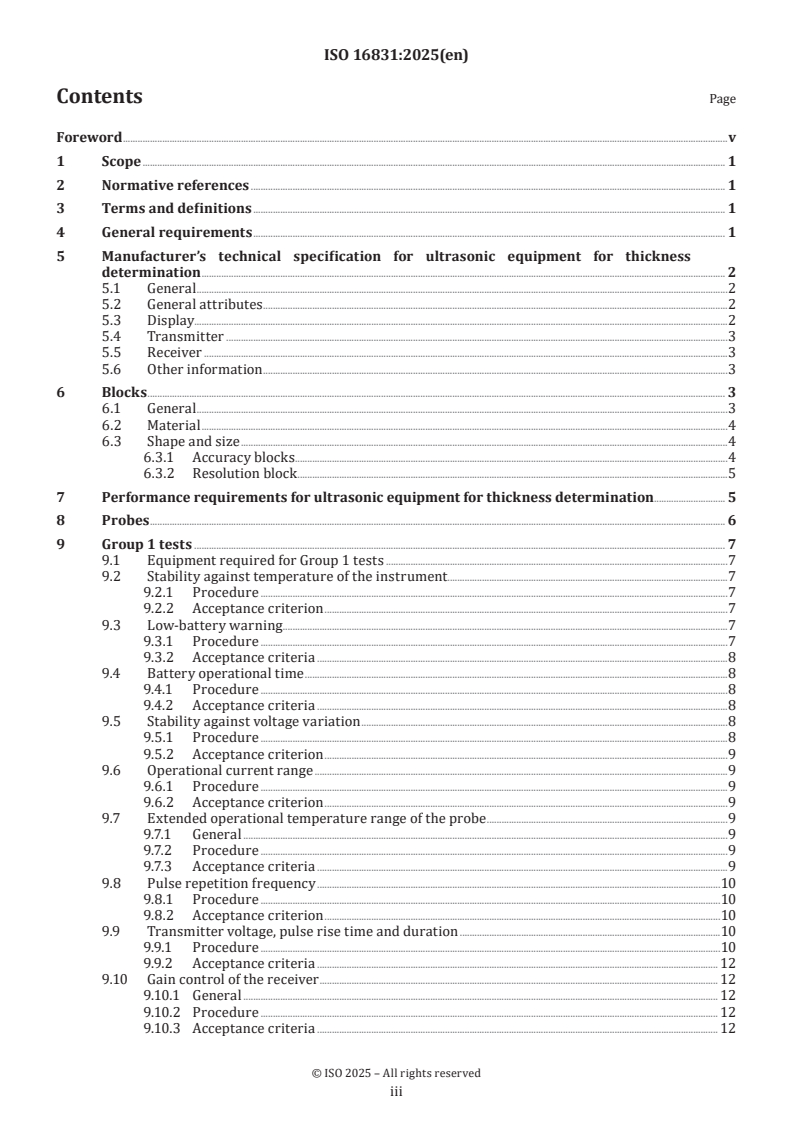

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 1
5 Manufacturer’s technical specification for ultrasonic equipment for thickness
determination . 2
5.1 General .2
5.2 General attributes .2
5.3 Display.2
5.4 Transmitter .3
5.5 Receiver .3
5.6 Other information .3
6 Blocks . 3
6.1 General .3
6.2 Material .4
6.3 Shape and size .4
6.3.1 Accuracy blocks . .4
6.3.2 Resolution block .5
7 Performance requirements for ultrasonic equipment for thickness determination. 5
8 Probes . 6
9 Group 1 tests . 7
9.1 Equipment required for Group 1 tests .7
9.2 Stability against temperature of the instrument .7
9.2.1 Procedure .7
9.2.2 Acceptance criterion .7
9.3 Low-battery warning .7
9.3.1 Procedure .7
9.3.2 Acceptance criteria .8
9.4 Battery operational time .8
9.4.1 Procedure .8
9.4.2 Acceptance criteria .8
9.5 Stability against voltage variation .8
9.5.1 Procedure .8
9.5.2 Acceptance criterion .9
9.6 Operational current range .9
9.6.1 Procedure .9
9.6.2 Acceptance criterion .9
9.7 Extended operational temperature range of the probe .9
9.7.1 General .9
9.7.2 Procedure .9
9.7.3 Acceptance criteria .9
9.8 Pulse repetition frequency .10
9.8.1 Procedure .10
9.8.2 Acceptance criterion .10
9.9 Transmitter voltage, pulse rise time and duration .10
9.9.1 Procedure .10
9.9.2 Acceptance criteria . 12
9.10 Gain control of the receiver . 12
9.10.1 General . 12
9.10.2 Procedure . 12
9.10.3 Acceptance criteria . 12
iii

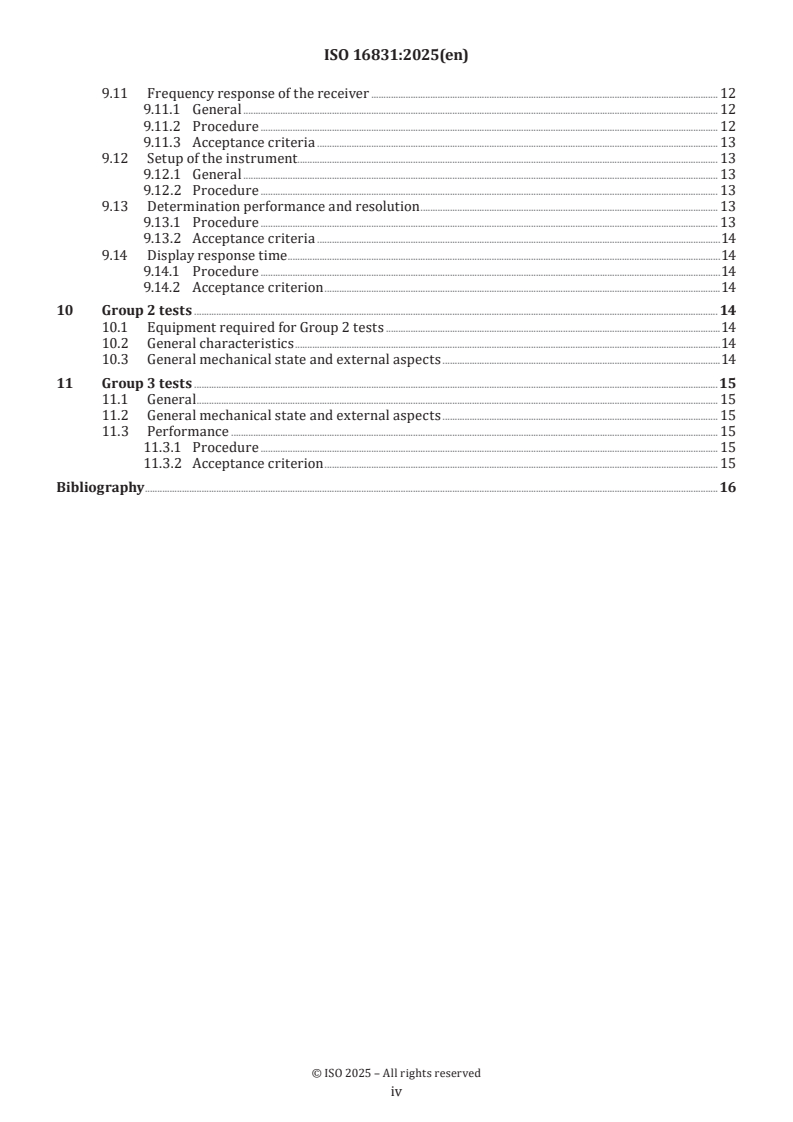

9.11 Frequency response of the receiver . 12
9.11.1 General . 12
9.11.2 Procedure . 12
9.11.3 Acceptance criteria . 13
9.12 Setup of the instrument . 13
9.12.1 General . 13
9.12.2 Procedure . 13
9.13 Determination performance and resolution . 13
9.13.1 Procedure . 13
9.13.2 Acceptance criteria .14
9.14 Display response time .14
9.14.1 Procedure .14
9.14.2 Acceptance criterion .14
10 Group 2 tests . 14
10.1 Equipment required for Group 2 tests .14
10.2 General characteristics .14
10.3 General mechanical state and external aspects .14
11 Group 3 tests .15
11.1 General . 15
11.2 General mechanical state and external aspects . 15
11.3 Performance . 15
11.3.1 Procedure . 15
11.3.2 Acceptance criterion . 15
Bibliography .16
iv
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing, Subcommittee
SC 3, Ultrasonic testing, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 138, Non-destructive testing, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 16831:2012), which has been technically
revised.
The main changes are as follows:
— terminology has been revised from "measurement" to "determination"; as only the time of flight of the
ultrasonic signal can be measured in relation to traceable references, the thickness and sound velocity
can only be determined;
— tests have been adapted to the boundary conditions of digital instruments;
— procedures for Group 2 and Group 3 tests have been simplified;
— Clauses for characterisation of the receiver have been added.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
v
International Standard ISO 16831:2025(en)
Non-destructive testing — Ultrasonic testing —
Characterization and verification of ultrasonic equipment for
the determination of thickness
1 Scope
This document specifies test methods and acceptance criteria, within the frequency range of 0,5 MHz to
15 MHz, for assessing the performance of equipment dedicated for determining thickness using pulse-echo
ultrasound, e.g. according to ISO 16809.
This document only specifies the verifications required for the determination of thickness.
This document is applicable to instruments with numerical display and instruments with A-scan
presentation, each using either single- or dual-transducer probes.
The tests described in this document can be used for verifying equipment covered by ISO 22232-1 and
ISO 22232-2 when used for thickness determination.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 5577, Non-destructive testing — Ultrasonic testing — Vocabulary
ISO 22232-2, Non-destructive testing — Characterization and verification of ultrasonic test equipment — Part
2: Probes
EN 10025-2, Hot rolled products of structural steels — Part 2: Technical delivery conditions for non-alloy
structural steels
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5577 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 General requirements
Equipment for the determination of thickness using ultrasound is in accordance with this document if it
fulfils all the following requirements:
a) the equipment shall be in accordance with Clauses 8, 9, 10 and 11;
b) a statement of conformity shall be available;
c) each component shall be clearly marked to identify the manufacturer and shall carry a unique serial
number or shall show a permanent reference number from which information can be traced to the data
sheets and test reports;
d) manufacturer’s technical specifications corresponding to the instrument and probe(s) shall be available,
which define the performance criteria for the tests given in Clause 8 and Clause 9;
e) test reports shall be delivered together with the instrument and the probe(s), which includes at least the
test results of the verifications specified in Clauses 8, 9, 10 and 11, if applicable.
5 Manufacturer’s technical specification for ultrasonic equipment for thickness
determination
5.1 General
a) The manufacturer’s technical specification for a particular model of ultrasonic equipment for thickness
determination shall contain, as a minimum, the information listed in 5.2 to 5.5.
b) Values obtained from the tests described in Clause 7 shall be quoted as nominal values, with tolerances
if specified.
5.2 General attributes
The following shall be detailed:
a) dimensions;
b) mass (at an operational stage);
c) type(s) of power supply;
d) type(s) of probe sockets;
e) battery operational time (as new, at maximum power consumption with a specified duty cycle);
f) temperature and voltage (mains and/or battery) ranges, in which operation conforms with the
manufacturer’s technical specification;
g) if a warm-up period is necessary, the duration of this shall be stated;
h) type and form of indication given when a low battery voltage takes the ultrasonic instrument
performance outside of specification;
i) pulse repetition frequencies (switched positions and/or variable ranges);
j) if available, monitor outputs to indicate when the determined values fall outside a specified tolerance;
k) if the equipment can determine the thickness through coatings;
l) minimum and maximum thicknesses which can be determined on a specified material;
NOTE A minimum thickness of zero cannot be verified and is therefore not specified.
m) minimum and maximum range of velocity setting;
n) resolution shall be stated in millimetres for longitudinal waves in steel.
5.3 Display
The following shall be detailed:
a) method of display (alphanumeric, graphical, both);
b) type of display (e. g. LED or LCD);
c) dimension(s) of alphanumerical display;
d) dimension of graphical display for A-scan presentation, if applicable.
5.4 Transmitter
The following shall be detailed:
a) shape of transmitter pulse;
b) for minimum, mid-range and maximum pulse energy setting with the output connected to a specified
artificial load:
1) transmitter pulse voltage (peak-to-peak);
2) pulse rise time;
3) pul
...
Norme
internationale
ISO 16831
Deuxième édition
Essais non destructifs — Contrôle
2025-05
par ultrasons — Caractérisation
et vérification des appareils de
contrôle par ultrasons pour la
détermination de l’épaisseur
Non-destructive testing — Ultrasonic testing — Characterization
and verification of ultrasonic equipment for the determination of
thickness
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences générales . . 1
5 Spécification technique du fabricant concernant l’appareil de contrôle par ultrasons
pour la détermination de l’épaisseur . 2
5.1 Généralités .2
5.2 Attributs généraux .2
5.3 Affichage .3
5.4 Émetteur .3
5.5 Récepteur .3
5.6 Autres informations . .3
6 Blocs . 4
6.1 Généralités .4
6.2 Matériau .4
6.3 Forme et taille .4
6.3.1 Blocs de précision .4
6.3.2 Bloc de résolution .5
7 Exigences de performance concernant l’appareil de contrôle par ultrasons pour la
détermination de l’épaisseur . 6
8 Traducteurs . 7
9 Essais du Groupe 1 . 7
9.1 Appareillage nécessaire pour effectuer les essais du Groupe 1 .7
9.2 Stabilité thermique de l’appareil .7
9.2.1 Mode opératoire . .7
9.2.2 Critère d’acceptation .7
9.3 Avertissement de batterie faible .8
9.3.1 Mode opératoire . .8
9.3.2 Critères d’acceptation .8
9.4 Durée de service de la batterie .8
9.4.1 Mode opératoire . .8
9.4.2 Critères d’acceptation .8
9.5 Stabilité à la variation de tension .9
9.5.1 Mode opératoire . .9
9.5.2 Critère d’acceptation .9
9.6 Plage des intensités de service .9
9.6.1 Mode opératoire . .9
9.6.2 Critère d’acceptation .9
9.7 Plage étendue des températures de service du traducteur .9
9.7.1 Généralités .9
9.7.2 Mode opératoire . .9
9.7.3 Critères d’acceptation .10
9.8 Fréquence de récurrence des impulsions .10
9.8.1 Mode opératoire . .10
9.8.2 Critère d’acceptation .10
9.9 Tension d’émission, temps de montée de l’impulsion et durée .10
9.9.1 Mode opératoire . .10
9.9.2 Critères d’acceptation . 12
9.10 Contrôle du gain du récepteur . 12
9.10.1 Généralités . 12
9.10.2 Mode opératoire . . 12
iii
9.10.3 Critères d’acceptation . 12
9.11 Réponse en fréquence du récepteur . 12
9.11.1 Généralités . 12
9.11.2 Mode opératoire . . 13
9.11.3 Critères d’acceptation . 13
9.12 Configuration de l’appareil . 13
9.12.1 Généralités . 13
9.12.2 Mode opératoire . . 13
9.13 Performance et résolution de la détermination .14
9.13.1 Mode opératoire . .14
9.13.2 Critères d’acceptation .14
9.14 Temps de réponse de l’affichage.14
9.14.1 Mode opératoire . .14
9.14.2 Critère d’acceptation .14
10 Essais du Groupe 2 . 14
10.1 Appareillage nécessaire pour effectuer les essais du Groupe 2 .14
10.2 Caractéristiques générales . 15
10.3 État mécanique général et aspects extérieurs . 15
11 Essais du Groupe 3 .15
11.1 Généralités . 15
11.2 État mécanique général et aspects extérieurs . 15
11.3 Performance . 15
11.3.1 Mode opératoire . 15
11.3.2 Critère d’acceptation . 15
Bibliographie .16
iv
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 135, Essais non destructifs, sous-comité
SC 3, Contrôle par ultrasons, en collaboration avec le comité technique CEN/TC 138, Essais non destructifs, du
Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 16831:2012), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— la terminologie a été révisée en remplaçant «mesure» par «détermination»; en effet, seul le temps de vol
du signal ultrasonore peut être mesuré en relation avec des références traçables; l’épaisseur et la vitesse
de l’onde ultrasonore ne peuvent être que déterminées.
— les essais ont été adaptés aux conditions aux limites des appareils numériques.
— les modes opératoires pour les essais du Groupe 2 et du Groupe 3 ont été simplifiés.
— des articles portant sur la caractérisation du récepteur ont été ajoutés.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
v
Norme internationale ISO 16831:2025(fr)
Essais non destructifs — Contrôle par ultrasons —
Caractérisation et vérification des appareils de contrôle par
ultrasons pour la détermination de l’épaisseur
1 Domaine d’application
Le présent document spécifie des méthodes d’essai et des critères d’acceptation dans la plage de fréquences
de 0,5 MHz à 15 MHz, permettant d’évaluer la performance des appareillages servant à déterminer l’épaisseur
par contrôle par réflexion, par exemple conformément à l’ISO 16809.
Le présent document spécifie uniquement les vérifications nécessaires pour déterminer l’épaisseur.
Le présent document est applicable à la fois aux appareils à affichage numérique et aux appareils à
représentation de type A utilisant des traducteurs à transducteur simple ou à transducteur double.
L’essai décrit dans le présent document peut être utilisé pour vérifier les appareillages traités dans
l’ISO 22232-1 et l’ISO 22232-2 lorsqu’ils sont utilisés pour déterminer l’épaisseur.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 5577, Essais non destructifs — Contrôle par ultrasons — Vocabulaire
ISO 22232-2, Essais non destructifs — Caractérisation et vérification de l'appareillage de contrôle par ultrasons
— Partie 2: Traducteurs
EN 10025-2, Produits laminés à chaud en aciers de construction — Partie 2: Conditions techniques de livraison
pour les aciers de construction non alliés
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5577 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Exigences générales
L’appareillage pour la détermination de l’épaisseur par ultrasons est conforme au présent document s’il
satisfait à l’ensemble des exigences suivantes:
a) l’appareillage doit être conforme aux Articles 8, 9, 10 et 11;
b) une déclaration de conformité doit être disponible;
c) chaque composant doit être clairement marqué afin d’identifier le fabricant et doit porter un numéro
de série unique ou doit présenter un numéro de référence permanent à partir duquel la traçabilité des
informations par rapport aux fiches techniques et aux rapports d’essai peut être assurée;
d) les spécifications techniques du fabricant correspondant à l’appareil et au(x) traducteur(s), définissant
les critères de performance pour les essais indiqués à l’Article 8 et à l’Article 9, doivent être disponibles;
e) des rapports d’essai, incluant au moins les résultats d’essai des vérifications spécifiées aux Articles 8, 9,
10 et 11, doivent être délivrés avec l’appareil et le(s) traducteur(s), le cas échéant.
5 Spécification technique du fabricant concernant l’appareil de contrôle par
ultrasons pour la détermination de l’épaisseur
5.1 Généralités
a) La spécification technique du fabricant concernant un modèle particulier d’appareil de contrôle par
ultrasons pour la détermination de l’épaisseur doit contenir, au minimum, les informations mentionnées
de 5.2 à 5.5.
b) Les valeurs obtenues à partir des essais décrits à l’Article 7 doivent être considérées comme des valeurs
nominales, avec des tolérances, le cas échéant.
5.2 Attributs généraux
Les précisions suivantes doivent être fournies:
a) les dimensions;
b) la masse (au cours de l’utilisation);
c) le ou les types d’alimentation;
d) le ou les types de prises du traducteur;
e) la durée de service de la batterie (neuve, à la consommation maximale pour un cycle de service spécifié);
f) les plages des températures et des tensions (réseau électrique et/ou batterie) à respecter conformément
à la spécification technique du fabricant;
g) si une période de montée en température est nécessaire, sa durée doit être indiquée;
h) le type et la forme de l’indication donnée lorsqu’en raison de la décharge de la batterie la performance
de l’appareil de contrôle par ultrasons n’est plus conforme à la spécification;
i) les fréquences de récurrence des impulsions (positions de commutation et/ou plages variables);
j) si possible, l’affichage écran pour signaler que les valeurs déterminées sont hors de la tolérance spécifiée;
k) si l’appareillage peut déterminer l’épaisseur à travers des revêtements;
l) les épaisseurs minimale et maximale qui peuvent être déterminées sur un matériau spécifié;
NOTE Une épaisseur minimale nulle ne peut pas être vérifiée et n’est donc pas spécifiée.
m) la plage minimale et maximale de réglage de la vitesse;
n) la résolution doit être indiquée en millimètres pour les ondes longitudinales dans l’acier.
5.3 Affichage
Les précisions suivantes doivent être fournies:
a) la méthode d’affichage (alphanumérique, graphique, les deux);
b) le type d’affichage (par exemple diodes électroluminescentes, afficheur à cristaux liquides);
c) la ou les dimensions d’affichage alphanumérique;
d) la dimension de l’affichage graphique pour la représentation de type A, le cas échéant.
5.4 Émetteur
Les précisions suivantes doivent être fournies:
a) la forme d’impulsion de l’émetteur;
b) au réglage minimum, médian et maximum de l’énergie d’impulsion, la sortie étant connectée à une
charge artificielle spécifiée:
1) la tension d’impulsion de l’émetteur (crête à crête);
2) le temps de montée de l’impulsion;
3) la durée de l’impulsion (pour une onde carrée, la plage de réglage de la durée de l’impulsion);
4) le type de traducteur et de charge artificielle utilisés pour déterminer les valeurs énumérées ci-dessus.
5.5 Récepteur
Les précisions suivantes doivent être fournies:
a) les caractéristiques de contrôle du gain, si elles sont sélectionnables par l’utilisateur;
b) la plage des fréquences de service.
5.6 Autres informations
En complément des informations indiquées de 5.2 à 5.5, il convient de fournir les précisions facultatives
suivantes concernant:
a) la capacité de sortie et de stockage des données (capacité de la mémoire);
b) le stockage des réglages de référence;
c) les mécanismes de référence;
d) les dispositifs d’affichage et de rappel d’affichage;
e) le temps de réponse de l’affichage;
f) la résolution horizontale et verticale de l’affichage graphique indiquée en pixels;
g) la sortie imprimante;
h) il convient également, le cas échéant, de préciser les fréquences d’échantillonnage utilisées, l’effet
de la fréquence de récurrence de l’impulsion ou de la plage d’affichage par rapport à la fréquence
d’échantillonnage et au temps de réponse;
i) il convient enfin de décrire les principes de tout alg
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
