INTERNATIONAL STANDARD ISO 21593:2019(E)
Ships and marine technology — Technical requirements
for dry-disconnect/connect couplings for bunkering
liquefied natural gas
1 Scope
This document specifies the design, minimum safety, functional and marking requirements, as well as
the interface types and dimensions and testing procedures for dry-disconnect/connect couplings for
LNG hose bunkering systems intended for use on LNG bunkering ships, tank trucks and shore-based
facilities and other bunkering infrastructures. It is not applicable to hydraulically operated quick
connect/disconnect couplers (QCDC) used for hard loading arms, which is covered in ISO 16904.
Based on the technology used in industrial manufacturing at the time of development of this document,
it is applicable to sizes of couplings ranging from DN 25 to DN 200.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendment) applies.
ISO 3834 (all parts), Quality requirements for fusion welding of metallic materials
ISO 5208:2015, Industrial valves — Pressure testing of metallic valves
EN 1092-1, Flanges and their joints
EN 12266-1:2012, Industrial valves — Testing of metallic valves — Part 1: Pressure tests, test procedures
and acceptance criteria — Mandatory requirements
ASME B16.5-2009, Pipe flanges and flanged fittings
ASME B31.3-2018, Process piping
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
bunkering
operation of transferring LNG fuel to a vessel
[SOURCE: ISO 20519:2017, 3.1, modified — Note 1 to entry has been deleted.]
3.2
dry-disconnect
method that reduces LNG or natural gas releases into the atmosphere under normal operation to a
negligible amount consistent with safety, either by equipment design or procedural practice
[SOURCE: ISO 20519:2017, 3.6]
3.3
dry-disconnect/connect coupling
coupling
dry disconnect coupling
dry break coupling
mechanical device, consisting of a nozzle (3.4) and a receptacle (3.5), which permits quick connection
and disconnection of a hose bunkering system of the bunker facility to the manifold of the receiving
vessel, in a safe manner, without employing bolts
3.4
nozzle
half part of the dry-disconnect/connect coupling (3.3) typically mounted on the hose bunkering system
of the bunker facility, which permits a quick connection and disconnection to the receiving vessel in a
safe manner
Note 1 to entry: It includes an internal valve to seal the nozzle/bunkering system when disconnected and is
opened after connection by manual operation.
Note 2 to entry: See 4.2.4.
3.5
receptacle
half part of the dry-disconnect/connect coupling (3.3), which is typically mounted to the manifold flange
of the receiving vessel, which permits a quick conne
...


INTERNATIONAL ISO
STANDARD 21593
First edition
2019-07
Ships and marine technology —
Technical requirements for dry-
disconnect/connect couplings for
bunkering liquefied natural gas
Navires et technologie maritime — Exigences techniques relatives au
couplage de connexion et de déconnexion à sec pour le soutage de gaz
naturel liquéfié
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 3
4.1 General . 3
4.2 Basic design principle . 3
4.3 Design parameters . 4
4.4 Functional requirements . 5
4.5 Internal valve . 5
4.6 Protective cap/plug . 6
4.7 Handle. 6
5 Materials . 6
5.1 General . 6
5.2 Body of coupling . 6
5.3 Bolting . 6
5.4 Spring . 6
5.5 Seals . 6
5.6 Welding . 6
6 Interface types and dimensions . 6
7 Marking . 9
8 Testing . 9
8.1 General . 9
8.2 Ambient test conditions .10
8.3 Cryogenic test conditions .10
8.4 Test arrangement .11
8.5 Shell tightness at ambient temperature .12
8.6 Shell strength at ambient temperature .12
8.7 Internal valve tightness at ambient temperature .12
8.8 Internal valve strength at ambient temperature .13
8.9 Shell tightness at minimum working temperature .13
8.10 Internal valve tightness at minimum working temperature .13
8.11 Operation test at minimum working temperature .14
8.12 Electrical conductivity .14
8.13 Manual force at cold conditions under frost .14
8.14 Bending test .14
8.15 Drop test .15
8.16 Endurance test .15
8.17 High-pressure test .16
Bibliography .17
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 8, Ships and marine technology.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 21593:2019(E)
Ships and marine technology — Technical requirements
for dry-disconnect/connect couplings for bunkering
liquefied natural gas
1 Scope
This document specifies the design, minimum safety, functional and marking requirements, as well as
the interface types and dimensions and testing procedures for dry-disconnect/connect couplings for
LNG hose bunkering systems intended for use on LNG bunkering ships, tank trucks and shore-based
facilities and other bunkering infrastructures. It is not applicable to hydraulically operated quick
connect/disconnect couplers (QCDC) used for hard loading arms, which is covered in ISO 16904.
Based on the technology used in industrial manufacturing at the time of development of this document,
it is applicable to sizes of couplings ranging from DN 25 to DN 200.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendment) applies.
ISO 3834 (all parts), Quality requirements for fusion welding of metallic materials
ISO 5208:2015, Industrial valves — Pressure testing of metallic valves
EN 1092-1, Flanges and their joints
EN 12266-1:2012, Industrial valves — Testing of metallic valves — Part 1: Pressure tests, test procedures
and acceptance criteria — Mandatory requirements
ASME B16.5-2009, Pipe flanges and flanged fittings
ASME B31.3-2018, Process piping
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
bunkering
operation of transferring LNG fuel to a vessel
[SOURCE: ISO 20519:2017, 3.1, modified — Note 1 to entry has been deleted.]
3.2
dry-disconnect
method that reduces LNG or natural gas releases into the atmosphere under normal operation to a
negligible amount consistent with safety, either by equipment design or procedural practice
[SOURCE: ISO 20519:2017, 3.6]
3.3
dry-disconnect/connect coupling
coupling
dry disconnect coupling
dry break coupling
mechanical device, consisting of a nozzle (3.4) and a receptacle (3.5), which permits quick connection
and disconnection of a hose bunkering system of the bunker facility to the manifold of the receiving
vessel, in a safe manner, without employing bolts
3.4
nozzle
half part of the dry-disconnect/connect coupling (3.3) typically mounted on the hose bunkering system
of the bunker facility, which permits a quick connection and disconnection to the receiving vessel in a
safe manner
Note 1 to entry: It includes an internal valve to seal the nozzle/bunkering system when disconnected and is
opened after connection by manual operation.
Note 2 to entry: See 4.2.4.
3.5
receptacle
half part of the dry-disconnect/connect coupling (3.3), which is typically mounted to the manifold flange
of the receiving vessel, which permits a quick conne
...


NORME ISO
INTERNATIONALE 21593
Première édition
2019-07
Navires et technologie maritime —
Exigences techniques relatives
au couplage de connexion et de
déconnexion à sec pour le soutage de
gaz naturel liquéfié
Ships and marine technology — Technical requirements for dry-
disconnect/connect couplings for bunkering liquefied natural gas
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences générales . 3
4.1 Généralités . 3
4.2 Principe fondamental de conception . 3
4.3 Paramètres de conception. 4
4.4 Exigences fonctionnelles . 5
4.5 Vanne interne . 6
4.6 Capuchon/bouchon de protection . 6
4.7 Manche . 6
5 Matériaux . 6
5.1 Généralités . 6
5.2 Corps du couplage . 6
5.3 Boulonnage . 6
5.4 Ressort . 6
5.5 Joints . 6
5.6 Soudage . 6
6 Type et dimensions des interfaces . 7
7 Marquage . 9
8 Essais . 9
8.1 Généralités . 9
8.2 Conditions ambiantes d'essai .10
8.3 Conditions d'essai cryogéniques .10
8.4 Configuration de l'essai .11
8.5 Étanchéité de l'enveloppe à température ambiante .12
8.6 Résistance de l'enveloppe à température ambiante .12
8.7 Étanchéité de la vanne interne à température ambiante .13
8.8 Résistance de la vanne interne à température ambiante .13
8.9 Étanchéité de l'enveloppe à la température minimale de service .13
8.10 Étanchéité de la vanne interne à la température minimale de service .13
8.11 Essai de fonctionnement à la température minimale de service .14
8.12 Conductivité électrique .14
8.13 Force manuelle en conditions à froid (givre) .14
8.14 Essai de flexion .14
8.15 Essai de chute .15
8.16 Essai d'endurance .16
8.17 Essai sous haute pression .16
Bibliographie .17

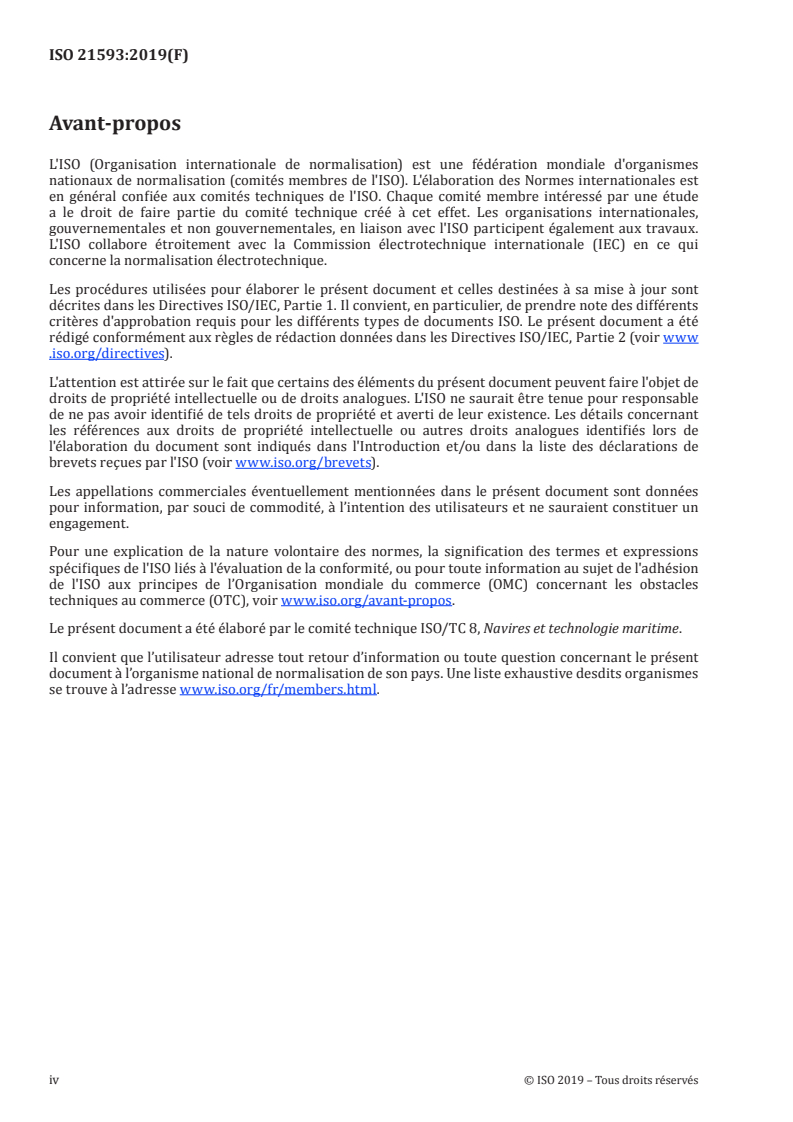

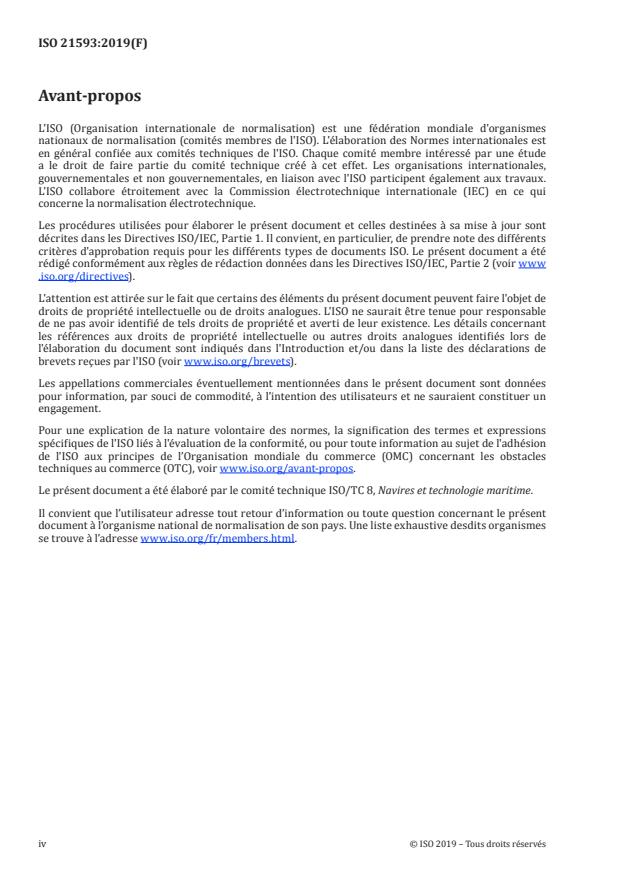

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 8, Navires et technologie maritime.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 21593:2019(F)
Navires et technologie maritime — Exigences techniques
relatives au couplage de connexion et de déconnexion à sec
pour le soutage de gaz naturel liquéfié
1 Domaine d'application
Ce document spécifie les exigences de conception, de sécurité minimale, de fonctionnement et de
marquage, ainsi que les types et dimensions d'interface et les procédures d'essai applicables au couplage
de connexion/déconnexion à sec de GNL utilisé pour un système de soutage de GNL par flexible, destiné
à être utilisé sur un navire de soutage de GNL, un camion-citerne, une installation terrestre et les autres
infrastructures de soutage. Il ne s'applique pas aux coupleurs de connexion et de déconnexion rapide à
commande hydraulique (QCDC) utilisés pour un bras de chargement rigide, lesquels sont couverts par
l'ISO 16904.
Compte tenu de la technologie actuelle de production industrielle au moment de l'élaboration de ce
document, il est applicable aux tailles de coupleurs comprise entre DN25 et DN200.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3834 (toutes les parties), Exigences de qualité en soudage par fusion des matériaux métalliques
ISO 5208:2015, Robinetterie industrielle — Essais sous pression des appareils de robinetterie métalliques
EN 1092-1, Brides et leurs assemblages
EN 12266-1:2012, Robinetterie industrielle — Essais des appareils de robinetterie métalliques — Partie 1:
Essais sous pression, procédures d’essai et critères d’acceptation — Prescriptions obligatoires
ASME B16.5-2009, Pipe flanges and flanged fittings
ASME B31.3, Process piping
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
soutage
opération de transfert de combustible GNL à un navire
[SOURCE: ISO 20519:2017, 3.1, modifié – la Note 1 à l'article a été supprimée.]
3.2
déconnexion à sec
méthode pour réduire à des quantités négligeables compatibles avec la sécurité, le GNL ou le gaz naturel
rejeté dans l'atmosphère en fonctionnement normal, grâce à la conception des équipements ou aux
pratiques opératoires
[SOURCE: ISO 20519:2017, 3.6]
3.3
couplage de connexion et de déconnexion à sec
raccord rapide auto-obturant
raccord à désaccouplement rapide
dispositif mécanique, comprenant un embout mâle (3.4) et un embout femelle (3.5) qui permet de
connecter et déconnecter rapidement un système de soutage
...


NORME ISO
INTERNATIONALE 21593
Première édition
2019-07
Navires et technologie maritime —
Exigences techniques relatives
au couplage de connexion et de
déconnexion à sec pour le soutage de
gaz naturel liquéfié
Ships and marine technology — Technical requirements for dry-
disconnect/connect couplings for bunkering liquefied natural gas
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences générales . 3
4.1 Généralités . 3
4.2 Principe fondamental de conception . 3
4.3 Paramètres de conception. 4
4.4 Exigences fonctionnelles . 5
4.5 Vanne interne . 6
4.6 Capuchon/bouchon de protection . 6
4.7 Manche . 6
5 Matériaux . 6
5.1 Généralités . 6
5.2 Corps du couplage . 6
5.3 Boulonnage . 6
5.4 Ressort . 6
5.5 Joints . 6
5.6 Soudage . 6
6 Type et dimensions des interfaces . 7
7 Marquage . 9
8 Essais . 9
8.1 Généralités . 9
8.2 Conditions ambiantes d'essai .10
8.3 Conditions d'essai cryogéniques .10
8.4 Configuration de l'essai .11
8.5 Étanchéité de l'enveloppe à température ambiante .12
8.6 Résistance de l'enveloppe à température ambiante .12
8.7 Étanchéité de la vanne interne à température ambiante .13
8.8 Résistance de la vanne interne à température ambiante .13
8.9 Étanchéité de l'enveloppe à la température minimale de service .13
8.10 Étanchéité de la vanne interne à la température minimale de service .13
8.11 Essai de fonctionnement à la température minimale de service .14
8.12 Conductivité électrique .14
8.13 Force manuelle en conditions à froid (givre) .14
8.14 Essai de flexion .14
8.15 Essai de chute .15
8.16 Essai d'endurance .16
8.17 Essai sous haute pression .16
Bibliographie .17
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 8, Navires et technologie maritime.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 21593:2019(F)
Navires et technologie maritime — Exigences techniques
relatives au couplage de connexion et de déconnexion à sec
pour le soutage de gaz naturel liquéfié
1 Domaine d'application
Ce document spécifie les exigences de conception, de sécurité minimale, de fonctionnement et de
marquage, ainsi que les types et dimensions d'interface et les procédures d'essai applicables au couplage
de connexion/déconnexion à sec de GNL utilisé pour un système de soutage de GNL par flexible, destiné
à être utilisé sur un navire de soutage de GNL, un camion-citerne, une installation terrestre et les autres
infrastructures de soutage. Il ne s'applique pas aux coupleurs de connexion et de déconnexion rapide à
commande hydraulique (QCDC) utilisés pour un bras de chargement rigide, lesquels sont couverts par
l'ISO 16904.
Compte tenu de la technologie actuelle de production industrielle au moment de l'élaboration de ce
document, il est applicable aux tailles de coupleurs comprise entre DN25 et DN200.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3834 (toutes les parties), Exigences de qualité en soudage par fusion des matériaux métalliques
ISO 5208:2015, Robinetterie industrielle — Essais sous pression des appareils de robinetterie métalliques
EN 1092-1, Brides et leurs assemblages
EN 12266-1:2012, Robinetterie industrielle — Essais des appareils de robinetterie métalliques — Partie 1:
Essais sous pression, procédures d’essai et critères d’acceptation — Prescriptions obligatoires
ASME B16.5-2009, Pipe flanges and flanged fittings
ASME B31.3, Process piping
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
soutage
opération de transfert de combustible GNL à un navire
[SOURCE: ISO 20519:2017, 3.1, modifié – la Note 1 à l'article a été supprimée.]
3.2
déconnexion à sec
méthode pour réduire à des quantités négligeables compatibles avec la sécurité, le GNL ou le gaz naturel
rejeté dans l'atmosphère en fonctionnement normal, grâce à la conception des équipements ou aux
pratiques opératoires
[SOURCE: ISO 20519:2017, 3.6]
3.3
couplage de connexion et de déconnexion à sec
raccord rapide auto-obturant
raccord à désaccouplement rapide
dispositif mécanique, comprenant un embout mâle (3.4) et un embout femelle (3.5) qui permet de
connecter et déconnecter rapidement un système de soutage
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
