Tubular technical pens - Adaptor for compasses
- Adaptateur pour compas
Plumes tubulaires
Reference number
IS0 9176: 1988 (E)

---------------------- Page: 3 ----------------------

SIST ISO 9176:1995
IS0 9176 : 1988 (E)

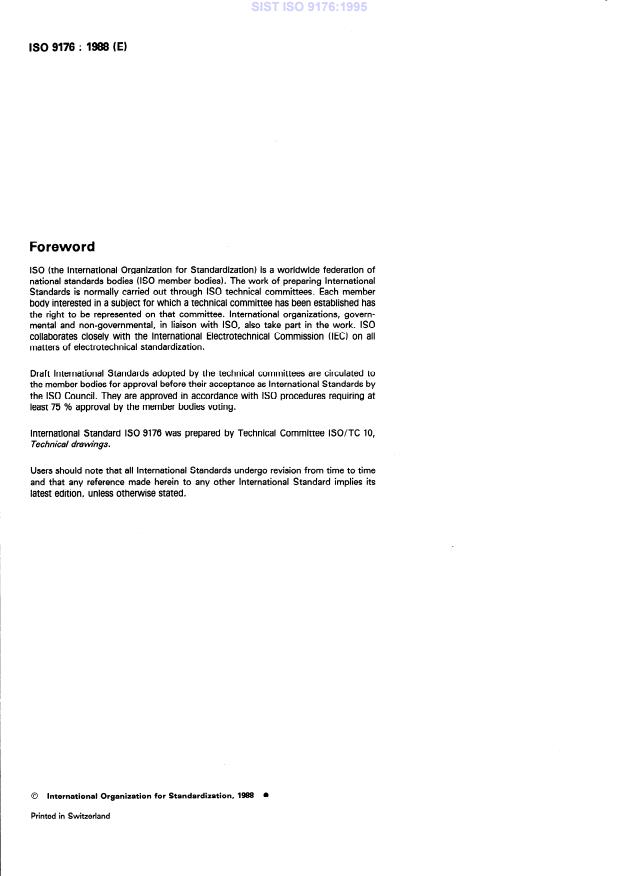

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 9176 was prepared by Technical Committee ISO/TC 10,
Technical drawings.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
@ International Organization for Standardization, 1988 l
Printed in Switzerland

---------------------- Page: 4 ----------------------

SIST ISO 9176:1995
IS0 9176 : 1986 (E)
INTERNATIONAL STANDARD
Tubular technical pens - Adaptor for compasses
1 Scope and field of application 3.2 adaptor for compasses: Attachment to connect a
tubular technical pen to a compass, consisting of a shaft and a
This International Standard specifies the preferred dimensions
connecting plate.
of adaptors for attaching tubular technical pens to compasses
with interchangeable points ‘) and of the screw threads for the
connecting plates and tubular technical pens.

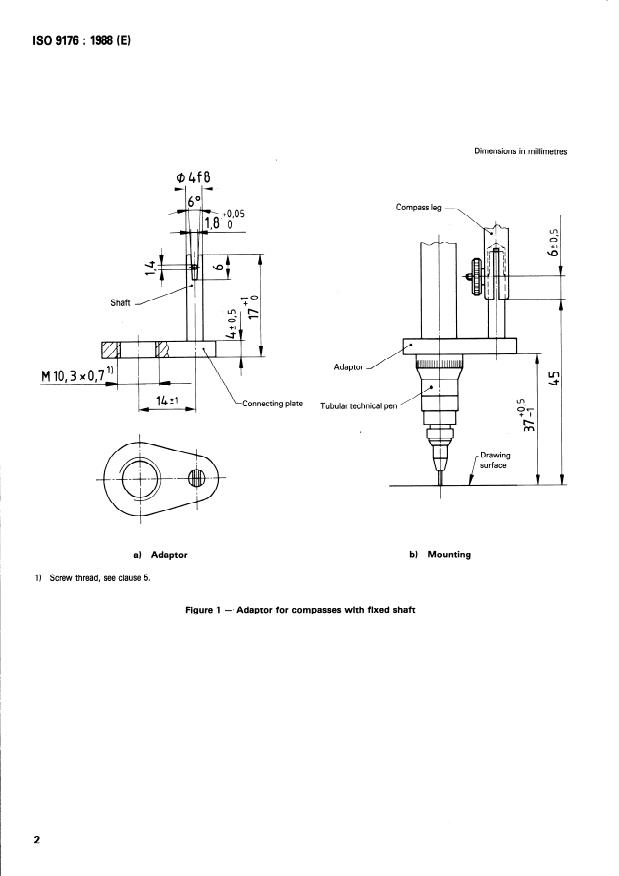

3.3 shaft: Element, fixed or adjustable with respect to the
connecting plate on which i
...

ISO
NORME INTERNATIONALE 19176
Première édition
1988-10-01
;
i INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
i
;
ORGANISATION INTERNATIONALE DE NORMALISATION
i
I
. ME~YHAl’OflHAR OPTAHM3A~Mfi Il0 CTAH~APTM3A~lM
Plumes tubulaires
- Adaptateur pour compas
Tubular technical pens - Adaptor for compasses
Numéro de référence
ISO 9176: 1988 (F)

---------------------- Page: 1 ----------------------
ISO 9176 : 1988 (FI

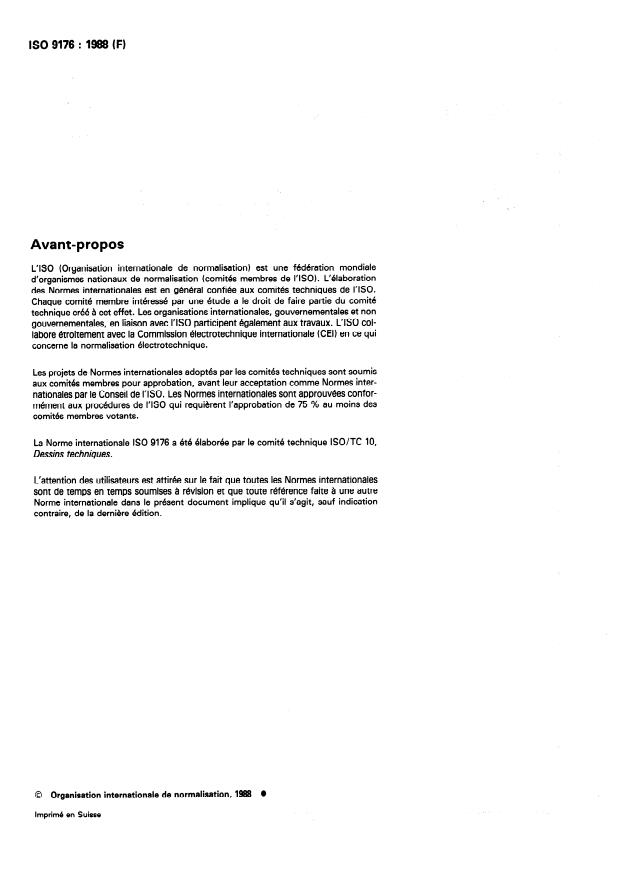

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comit& techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique cr& à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission 4ectrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comitbs membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mement aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comites membres votants.
La Norme internationale ISO 9176 a bté élaborée par le comité technique ISO/TC 10,
Dessins techniques.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute réf&ence faite a une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére 6dition.
0
Organisation internationale de normalisation, 1988
Imprime en Suisse

---------------------- Page: 2 ----------------------
ISO 9176 : 1988 (F)
NORME INTERNATIONALE
Plumes tubulaires - Adaptateur pour compas
1 Objet et domaine d’application 3.2 adaptateur pour compas: Accessoire permettant de
fixer une plume tubulaire sur un compas. II se compose d’un
La présente Norme internationale prescrit les dimensions préfé-
axe et d’une plaque de jonction.
rentielles des adaptateurs de plumes tubulaires à utiliser sur les
compas à pointes interchangeables ‘I) et des filetages d’adapta-
tion de ces plumes tubulaires sur ces compas.
3.3 axe: Élément, fixe ou réglable par rapport à la plaque de
jonction sur laquelle il est monté de facon rigide, qui est intro-
duit et fixé dans la branche du compas.
2 Référence
ISO 9175-1, Pointes tubufaires pour plumes tubulaires et instru-
3.4 plaque de jonction: Plaque fixe ou réglable par rapport
ments de dessin à main à encre de Chine, utifis4s sur papier
à l’axe monte sur cette dernière et sur laquell
...
