INTERNATIONAL ISO
STANDARD 1927-1
First edition
2012-08-01
Monolithic (unshaped) refractory
products —
Part 1:
Introduction and classification
Produits réfractaires (non façonnés) monolithiques —
Partie 1: Introduction et classification
Reference number
ISO 1927-1:2012(E)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 1927-1:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 1927-1:2012(E)
Contents Page
Foreword .iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Product types and methods of placement . 2
4.1 Refractory castables . 2
4.2 Refractory gunning materials . 3
4.3 Refractory ramming materials . 3
4.4 Refractory jointing materials . 3
4.5 Other monolithic (unshaped) refractory products . 3
5 Type of chemical composition . 4
5.1 Alumina-silica products . 4
5.2 Basic products . 4
5.3 Special products . 4
5.4 Carbon-containing products . 4
6 Classification . 4
6.1 General . 4
6.2 Main raw material . 4
6.3 Classification temperature . 5
7 Designation of a monolithic (unshaped) refractory material . 6
Bibliography . 9
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 1927-1:2012(E)

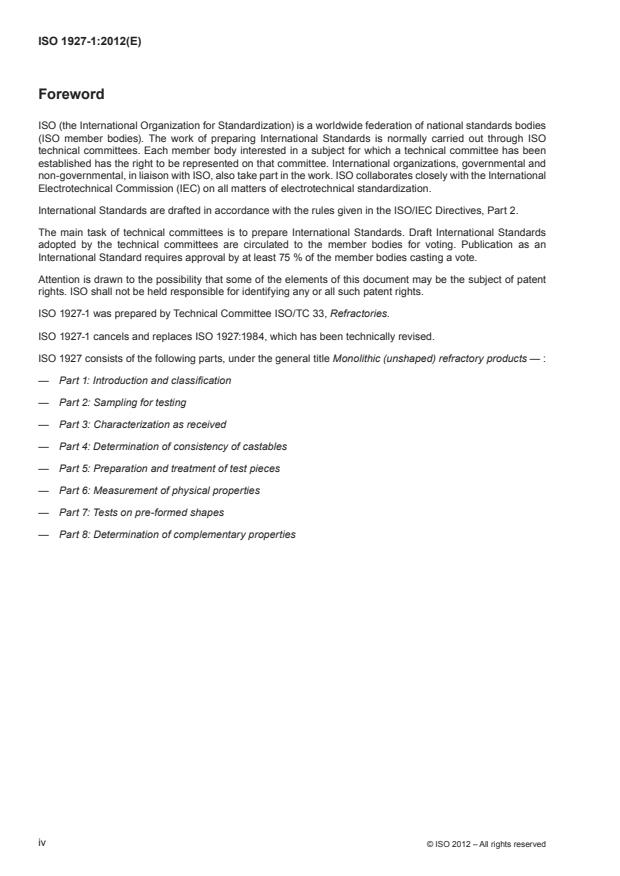

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1927-1 was prepared by Technical Committee ISO/TC 33, Refractories.
ISO 1927-1 cancels and replaces ISO 1927:1984, which has been technically revised.
ISO 1927 consists of the following parts, under the general title Monolithic (unshaped) refractory products — :
— Part 1: Introduction and classification
— Part 2: Sampling for testing
— Part 3: Characterization as received
— Part 4: Determination of consistency of castables
— Part 5: Preparation and treatment of test pieces
— Part 6: Measurement of physical properties
— Part 7: Tests on pre-formed shapes
— Part 8: Determination of complementary properties
iv © ISO 2012 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 1927-1:2012(E)
Introduction
The general objective of this part of ISO 1927 is to define, with as much accuracy as possible, the control of
monolithic (unshaped) refractory products with special reference to the following:
a) quality control;
b) checking the conformity of the delivery as compared with claimed properties;
c) the control of batch homogeneity;
d) the final control of linings.
Properties are unavoidably influenced by industrial placing as a result of the equipment, environmental
conditions and often by specific site conditions (target date, location). Quality control and final control of lining
should not be considered in the same documents, since the former requires accuracy and clean operative
methods while the latter requires the control of the placing.
Monolithic (unshaped) refractory products used in industrial linings are generally not fired, so that the high
temperatures which result from use create firing which results from use creates complicated conditions that
make control difficult. The main points to be mentioned are:
1) the temperature gradient, the consequence of which is a property gradient;
2) the level of maximum temperature reached on the hot face directly depends on the working temperature
of the equipment;
3) the life of the equipment may be numbered in hours or in years.
NOTE Properties measured in the laboratory frequently do not reflect the properties of the material when installed.
© ISO 2012 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 1927-1:2012(E)
Monolithic (unshaped) refractory products —
Part 1:
Introduction and classification
1 Scope
This part of ISO 1927 defines terms relating to monolithic (unshaped) refractory products and establishes a
classification for the various types of product.
Raw materials and crushed or granulated refractory materials, which do not contain any binder, are excluded.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 565, Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal sizes of openings
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
monolithic (unshaped) refractory materials
mixtures which consist of an aggregate and a bond or bonds, prepared ready for use either directly in the
condition in which they are supplied or after the addition of one or more suitable liquids
NOTE 1 They can contain metallic, organic or ceramic fibre material.
NOTE 2 These mixtures are either dense or insulating. Insulating mixtures are those whose true porosity is not less
than 45 % when determined in accordance with ISO 5016, using a test piece fired to specified conditions.
3.2
pre-formed shapes
shapes made from monolithic (unshaped) refractory materials, cast or moulded and pre-treated by the
manufacturer, so that they can be directly placed in service
NOTE They may have a thermal pre-treatment.
3.3
nature of the bond
bond depending on the hardening process of the different materials
NOTE 1 The bond may be
— a hydraulic bond with setting and hydraulic hardening at ambient temperature,
— a ceramic bond with hardening by sintering during firing,
— a chemical bond (inorganic or organic-inorganic) with hardening by chemical, but not hydraulic, reaction at ambient
temperature or at a temperature lower than that of a ceramic bond, or
— an organic bond with binding or hardening at ambient temperature or at higher temperatures.
© ISO 2012 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 1927-1:2012(E)
NOTE 2 When several bonds are used together, the bond is designated according to the nature of that bond which
plays the principal part during the hardening.
3.4
granulometric class
mesh width of the finest sieve (ISO 565) through which at least 95 % by mass of the material passes
3.5
yield by volume
mass of material as delivered which is necessary to place one cubic metre of material, expressed in tonnes to
the nearest 1
...
NORME ISO
INTERNATIONALE 1927-1
Première édition
2012-08-01
Produits réfractaires monolithiques
(non façonnés) —
Partie 1:
Introduction et classification
Monolithic (unshaped) refractory products —
Part 1: Introduction and classification
Numéro de référence
ISO 1927-1:2012(F)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 1927-1:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1927-1:2012(F)
Sommaire Page
Avant-propos .iv
Introduction . v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de produits et méthodes de mise en place . 2
4.1 Bétons réfractaires . 2
4.2 Matériaux réfractaires projetables . 3
4.3 Matériaux réfractaires moulables . 3
4.4 Matériaux de jointoiement réfractaires . 3
4.5 Autres matériaux réfractaires monolithiques (non façonnés) . 4
5 Type de composition chimique . 4
5.1 Produits de silice-alumine . 4
5.2 Produits basiques . 4
5.3 Produits spéciaux . 4
5.4 Produits contenant du carbone . 4
6 Classification . 5
6.1 Généralités . 5
6.2 Matière première principale . 5
6.3 Température de classification . 5
7 Désignation des matériaux réfractaires monolithiques (non façonnés) . 6
Bibliographie .10
© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 1927-1:2012(F)

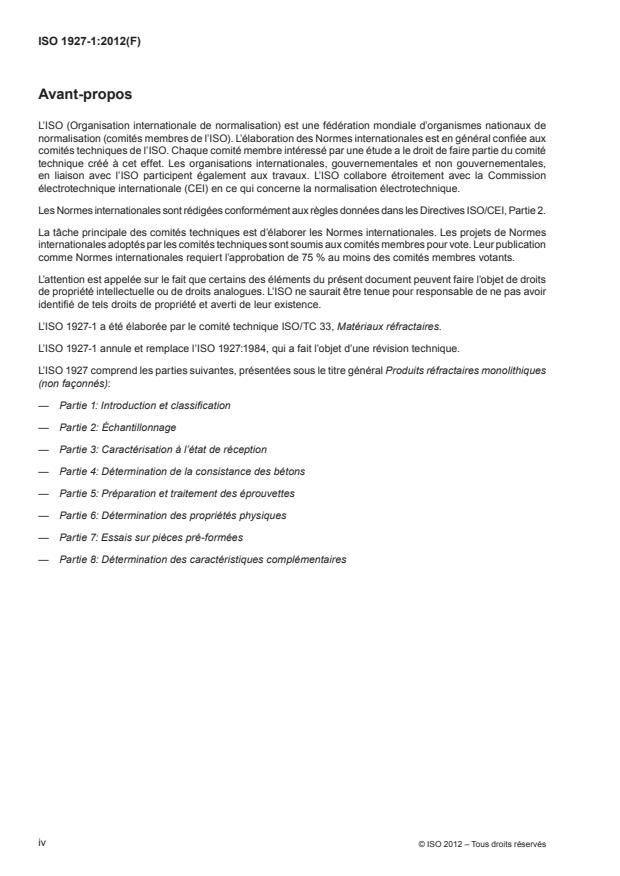

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 1927-1 a été élaborée par le comité technique ISO/TC 33, Matériaux réfractaires.
L’ISO 1927-1 annule et remplace l’ISO 1927:1984, qui a fait l’objet d’une révision technique.
L’ISO 1927 comprend les parties suivantes, présentées sous le titre général Produits réfractaires monolithiques
(non façonnés):
— Partie 1: Introduction et classification
— Partie 2: Échantillonnage
— Partie 3: Caractérisation à l’état de réception
— Partie 4: Détermination de la consistance des bétons
— Partie 5: Préparation et traitement des éprouvettes
— Partie 6: Détermination des propriétés physiques
— Partie 7: Essais sur pièces pré-formées
— Partie 8: Détermination des caractéristiques complémentaires
iv © ISO 2012 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 1927-1:2012(F)
Introduction
L’objectif général de la présente partie de l’ISO 1927 est de définir, avec autant de précision que possible, le
contrôle des produits réfractaires monolithiques (non façonnés), et notamment:
a) le contrôle de la qualité;
b) le contrôle de la conformité de la livraison par rapport aux caractéristiques annoncées;
c) le contrôle de l’homogénéité du lot;
d) le contrôle final des revêtements.
Les propriétés sont inévitablement liées à la mise en place industrielle, à l’équipement utilisé, aux conditions
environnementales et souvent aux conditions spécifiques du chantier (date limite, localisation). Il convient
que le contrôle qualité et le contrôle final du revêtement ne soient pas consignés dans les mêmes documents
puisque le contrôle qualité requiert de la précision et des modes opératoires précis tandis que le contrôle final
exige la maîtrise de la mise en place.
Les produits réfractaires monolithiques (non façonnés) utilisés dans les revêtements industriels ne sont
généralement pas cuits, si bien que les températures élevées dues à l’utilisation créent un effet de cuisson et
des conditions qui compliquent le contrôle. Les points principaux à mentionner sont les suivants:
1) la présence d’un gradient de température entraînant un gradient de propriété;
2) le niveau de température maximale atteint en face chaude qui dépend directement de la température
de travail de l’installation;
3) la durée de vie de l’installation qui peut se compter en heures ou en années.
NOTE Souvent, les propriétés mesurées au laboratoire ne reflètent pas les propriétés du matériau mis en place.
© ISO 2012 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 1927-1:2012(F)
Produits réfractaires monolithiques (non façonnés) —
Partie 1:
Introduction et classification
1 Domaine d’application
La présente partie de l’ISO 1927 définit les termes relatifs aux produits réfractaires monolithiques (non
façonnés) et établit une classification des différents types de produits.
Les matières premières et les matériaux réfractaires broyés ou granulés, qui ne contiennent aucun liant, sont exclus.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 565, Tamis de contrôle — Tissus métalliques, tôles métalliques perforées et feuilles électroformées —
Dimensions nominales des ouvertures
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
matériaux réfractaires monolithiques (non façonnés)
mélanges constitués de granulats et d’un ou plusieurs liants, préparés pour être prêts à l’emploi soit directement
dans les conditions dans lesquelles ils sont livrés, soit après ajout d’un ou plusieurs liquides appropriés
NOTE 1 Ils peuvent renfermer des fibres métalliques, organiques ou céramiques.
NOTE 2 Ces mélanges sont denses ou isolants. Les mélanges isolants sont ceux dont la porosité réelle est supérieure
ou égale à 45 % lorsqu’elle est déterminée conformément à l’ISO 5016, en utilisant une éprouvette cuite dans des
conditions spécifiées.
3.2
pièces pré-formées
pièces constituées de matériaux réfractaires monolithiques (non façonnés), coulées ou moulées et pré-traitées
par le fabricant dans le but de préparer des blocs pouvant être mis en place directement
NOTE Elles peuvent avoir été soumises à un traitement thermique préalable.
3.3
nature du liant
liant dépendant du procédé de durcissement des différents matériaux
NOTE 1 Le liant peut être:
— un liant hydraulique faisant prise et durcissant à température ambiante;
— un liant céramique durcissant par frittage pendant la cuisson;
— un liant chimique (minéral ou organique minéral) durcissant par réaction chimique, mais non hydraulique, à température
ambiante ou à une température inférieure à celle d’un liant céramique;
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 1927-1:2012(F)
— un liant organique formant liaison ou durcissant à température ambiante ou à des températures plus élevées.
NOTE 2 Lorsque plusieurs liants sont associés, le liant est désigné selon la nature de celui qui joue le rôle principal
pendant le durcissement.
3.4
classe granulométrique
ouverture de maille du tamis le plus fin (ISO 565) laissant passer au moins 95 % en masse du matériau
3.5
rendement en volume
masse de matériau, à l’état de réception, nécessaire à la mise en place d’un mètre cube de matériau, exprimée
en tonnes, à 1 % près
3.6
agent défloculant
composé soluble (généralement un électrolyte) qui, quand il est ajouté même en très petite quantité, réduit la
teneur en eau pour former des suspensions dispersées de poudre solide dans le milieu liquide
4 Types de produits et méthodes de mise en place
4.1 Bétons réfractaires
4.1.1 Généralités
Il s’agit de mélanges de granulats réfractaires et de liant(s), livrés principalement à l’état sec et utilisés après
addition d’eau ou d’un autre liquide et gâchage. Ils sont mis en place par coulage avec vibration, par coulage
sans vibration (auto-écoulement), par tringlage
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
