INTERNATIONAL STANDARD ISO 11660-5:2001(E)
Cranes — Access, guards and restraints —
Part 5:
Bridge and gantry cranes
1 Scope
This part of ISO 11660 establishes the particular requirements relating to the access, guards and restraints for
bridge and gantry cranes as defined in ISO 4306-1 and gives criteria for the selection of the appropriate equipment
under the various conditions of use expected of the crane.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 11660. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 11660 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 11660-1:1999, Cranes — Access, guards and restraints — Part 1: General.
IEC 60204-32, Safety of machinery — Electrical equipment of machines — Part 32: Requirements for hoisting
machines.
3 Access
3.1 General
This clause deals with the operational access to bridge and gantry cranes mounted on elevated or ground runways,
and with the requirements for access for the regular and emergency maintenance and repair of such cranes.
3.2 Bridge cranes in buildings or on elevated runways
3.2.1 Access to crane-access landing
Bridge and gantry cranes which are intended to have a permanent driver in the control cabs shall permit access
from a permanent landing which has been fastened to the crane supporting structure.
The recommended means of access given in Table 1 shall be in accordance with the forms and dimensions given
in Table 4 of ISO 11660-1:1999.
© ISO 2001 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 11660-5:2001(E)
Table 1 — Recommended means of access
Height of crane access Recommended means of
above floor level access
m
1to 15 Stairs
Inclined ladders
Vertical ladders
15 to 25 Stairs
> 25 Powered access
Stairs
3.2.2 Access landing
The normal access to the crane shall permit access or egress from an access landing. Access openings shall be
protected by suitable self-closing means such as
� inward-opening doors or gates;
� sliding gates, vertical or horizontal;
� vertically pivoted rails.
The access landing and the corresponding crane landing shall be within 10 mm of a common level or have a step
of height between 180 mm and 250 mm.
Clearances in access landing shall be in accordance with Figure 1. If these clearances are not satisfied, other
means shall be provided to address the shearing, crushing and falling hazards, e.g. interlocks.
2 © ISO 2001 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 11660-5:2001(E)
c
a
c) Clearances in case of overlapping
a) Shearing condition
Key
1 Crane travel movement
2 Crane landing
3 Permanent landing
a b or b
1 2
a
Shearing condition:
50 mmu a u 100 mm
1
400 mmu b u 500 mm
1
b
Crushing condition:
150 mmu a u 250 mm
2
200 mmu b u 300 mm
2
c
Shearing and crushing conditions:
a u 150 mm
3
b
b) Crushing condition
c W 150 mm
1
�d � < 10 mm (without overlapping), or
h
180 mmu�d �u 250 mm (with overlapping)
h
Figure 1 — Clearances in access landing
3.2.3 Alternative access over the crane
3.2.3.1 General
Access to the driver's cabin for driver or for maintenance personnel may be over crane structure. Any elevated
walkways or platforms on the bridge, trolley or runway shall have handrails and toe boards in accordance with
ISO 11660-1 on all exposed sides (see Figures 2 and 3). Where these clearances cannot be achieved, e.g. in
existing buildings, alternative means of safety shall be provided to achieve safe access.
Access to the crane bridge and trolley may be by vertical ladders where stairs or steps are not practicable.
© ISO 2001 – All rights reserved 3
---------------------- Page: 6 ----------------------
ISO 116
...
NORME ISO
INTERNATIONALE 11660-5
Première édition
2001-04-15
Appareilsdelevageàchargesuspendue—
Moyens d'accès, dispositifs de protection
et de retenue —
Partie 5:
Ponts roulants et portiques
Cranes — Access, guards and restraints —
Part 5: Bridge and gantry cranes
Numéro de référence
ISO 11660-5:2001(F)
©
ISO 2001
---------------------- Page: 1 ----------------------
ISO 11660-5:2001(F)

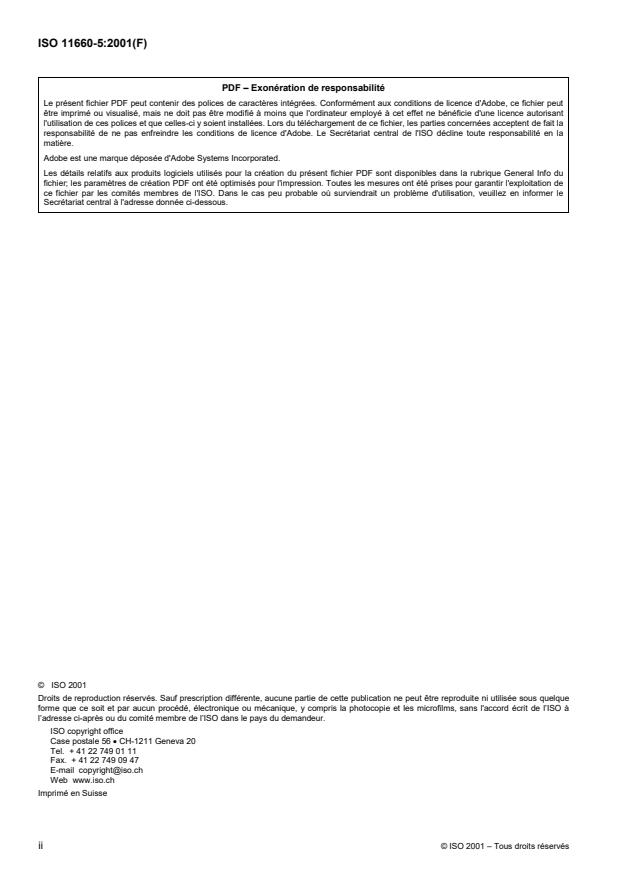

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2001
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2001 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11660-5:2001(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente partie de l’ISO 11660 peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 11660-5 a étéélaborée par le comité technique ISO/TC 96, Appareils de levage à
charge suspendue, sous-comité SC 9, Ponts et portiques roulants.
L'ISO 11660-5 comprend les parties suivantes, présentées sous le titre général Appareils de levage à charge
suspendue — Moyens d'accès, dispositifs de protection et de retenue:
� Partie 1: Généralités
� Partie 2: Grues mobiles
� Partie 3: Grues à tour
� Partie 4: Grues à flèche
� Partie 5: Ponts roulants et portiques
© ISO 2001 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 11660-5:2001(F)
Appareilsdelevage à charge suspendue — Moyens d'accès,
dispositifs de protection et de retenue —
Partie 5:
Ponts roulants et portiques
1 Domaine d'application
La présente partie de l’ISO 11660 établit les prescriptions particulières relatives aux moyens d'accès, dispositifs de
protection et de retenue des ponts roulants et portiques tels que définis dans l'ISO 4306-1 et donne les critères de
sélection des équipements appropriés dans des conditions d'utilisation variées prévues pour les appareils de
levage à charge suspendue.
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l'ISO 11660. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 11660 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 11660-1:1999, Appareils de levage à charge suspendue — Moyens d'accès, dispositifs de protection et de
retenue — Partie 1: Généralités.
CEI 60204-32, Sécurité des machines —Équipement électrique des machines — Partie 32: Prescriptions pour les
appareils de levage.
3Accès
3.1 Généralités
Le présent article traite des accès de service des ponts roulants et portiques montéssur rails, élevésouau sol.
Elle traite aussi des prescriptions sur les accès pour la maintenance régulière ou d'urgence et les réparations de
ces appareils.
3.2 Ponts roulants dans les bâtiments ou sur des chemins de roulement en position haute
3.2.1 Accès au palier d'accès des ponts roulants et portiques
Les ponts roulants et les portiques prévus pour avoir un conducteur en permanence dans la cabine de commande
doivent être accessibles depuis un palier fixéà la structure porteuse de l’appareil.
© ISO 2001 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 11660-5:2001(F)
Les types d'accès recommandés donnés dans le Tableau 1 doivent utiliser les géométries et les dimensions
donnés dans le Tableau 4 de l'ISO 11660-1:1999.
Tableau 1 — Types d'accès recommandés
Hauteur de l'accès Type d'accès recommandé
depuis le niveau du sol
m
1 à 15 Escaliers
Échelles inclinées
Échelles verticales
15 à 25 Escaliers
>25 Accès motorisés
Escaliers
3.2.2 Palier d'accès
Normalement, l'accès aux ponts doit se faire depuis un palier d'accès. Cet accèsdoit être protégé par des
dispositifs à fermeture automatique adaptéstelsque
� portes ou barrières s'ouvrant vers l'intérieur;
� barrières coulissantes, verticales ou horizontales;
� main courante pivotant verticalement.
La différence de niveau entre la passerelle d’accès et la passerelle du pont roulant ou du portique correspondant
doit être inférieure à 10 mm ou constituer une marche de hauteur située entre 180 mm et 250 mm.
Les espaces libres pour palier d'accès doivent être conformes à la Figure 1. Si ces espaces libres ne sont pas
suffisants, d’autres moyens doivent être prévus pour empêcher le cisaillement, l’écrasement et les risques de
chute, par exemple des verrouillages.
2 © ISO 2001 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 11660-5:2001(F)
c
a
c) Espaces libres en cas de recouvrement
a) Condition de cisaillement
Légende
1 Sens de déplacement du pont ou du portique
2 Palier du pont ou du portique
3Accès permanent
a b ou b
1 2
a
Condition de cisaillement:
50 mmu a u 100 mm
1
400 mmu b u 500 mm
1
b
Condition d'écrasement:
150 mmu a u 250 mm
2
200 mmu b u 300 mm
2
c
Cisaillement et écrasement:
a u 150 mm
3
b
b) Condition d'écrasement
c W 150 mm
1
�d � < 10 mm (sans recouvrement), ou
h
180 mmu�d �u 250 mm (avec recouvrement)
h
Figure 1 — Espaces libres pour palier d'accès
3.2.3 Accès alternatif par dessus le pont roulant ou le portique
3.2.3.1 Généralité
Un accès à la cabine de l'opérateur ou pour le personnel de maintenance peut se faire par dessus la structure du
pont roulant ou du portique. Les passerelles élevées ou les plates-formes sur le pont, le chariot ou le chemin de
roulement doivent avoir des mains courantes et des plinthes conformes à l'ISO 11660-1 sur tous les côtéslibres
(voir Figures 2 et 3). Lorsque ces espaces libres ne peuvent pas être atteints, c'est-à-dire dans des bâtiments déjà
existants, des moyens alternatifs de sécurité doivent être prévus pour réaliser l'accès en toute sécurité.
L'accès au pont et au chariot peut se faire au moyen d'échelles verticales lorsque des marches ou des escaliers ne
sont pas
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
