INTERNATIONAL STANDARD ISO 12003-1:2021(E)
Tractors for agriculture and forestry — Roll-over
protective structures on narrow tractors —
Part 1:
Front-mounted ROPS
1 Scope
This document specifies procedures for both the static and dynamic strength testing of roll-over
protective structures (ROPS) front-mounted on narrow tractors. It defines the clearance zone and
acceptance conditions for rigid or tiltable, front, two-post ROPS, including any associated rear fixtures,
and is applicable to tractors so equipped having the following characteristics:
— a ground clearance of not more than 600 mm beneath the lowest points of the front- and rear-axle
housings (not considering lower points on the axle differential);
— a fixed or adjustable minimum track width of one of the two axles of less than 1 150 mm;
NOTE It is understood that the axle mounted with the wider tyres is set at a track width of not more
than 1 150 mm. Tyre track width is adjustable so that the outer edges of the narrower tyres do not extend
beyond the outer edges of the tyres of the other axle. Where the two axles are fitted with rims and tyres of
the same size, the fixed or adjustable track width of the two axles is less than 1 150 mm.
— a mass greater than 400 kg but less than 3 500 kg, unballasted, including the ROPS and tyres of the
largest size recommended by the manufacturer;
— fitted with roll-over protective structures of the dual-pillar type mounted only in front of the
seat index point (SIP) and characterised by a reduced clearance zone attributable to the tractor
silhouette.
This document also specifies optional testing procedures for both seat anchorage points and folding
efforts of front-mounted ROPS designed to fold.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 630-1, Structural steels — Part 1: General technical delivery conditions for hot-rolled products
ISO 630-2, Structural steels — Part 2: Technical delivery conditions for structural steels for general
purposes
ISO 630-3, Structural steels — Part 3: Technical delivery conditions for fine-grain structural steels
ISO 630-4, Structural steels — Part 4: Technical delivery conditions for high yield strength quenched and
tempered structural steel plates and wide flats
ISO 2408, Steel wire ropes — Requirements
ISO 3776-2, Tractors and machinery for agriculture — Seat belts — Part 2: Anchorage strength
requirements
ISO 5353, Earth-moving machinery, and tractors and machinery for agriculture and forestry — Seat index
point
ISO 12934, Tractors and machinery for agriculture and forestry — Basic types — Vocabulary
ISO 13854:2017, Safety of machinery — Minimum gaps to avoid crushing of parts of the human body
ISO 80000-1, Quantities and units — Part 1: General
ASTM A370, Standard Test Methods and Definitions for Mechanical Testing of Steel Products
1)
ASAE S313, Soil Cone Penetrometer
1)
ASAE EP542, Procedures for Using and Reporting Data Obtained with the Soil Cone Penetrometer
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12934 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
roll-over protective structure
ROPS
framework protecting drivers of agricultural tractors, which minimizes the likelihood of driver injury
resulting from accidental overturning during normal field work
Note 1 to entry: The ROPS is characterized by the provision of space for a clearance zone, either inside the
envelope of the structure or within a space bounded by a series of straight lines from the outer edges of the
structure to any part of the tractor that might come into contact with the ground; it is capable of supporting the
tractor in an overturned position.
3.2
front-mounted ROPS
two-post roll-over protective structure (3.1) mounted on the tractor in front of the driver and with a
reduced clearance zone
Note 1 to entry: Compare with rear-mounted ROPS described in ISO 12003-2.
3.3
unballasted mass
mass of the tractor in working order with tanks and radiators full, roll-over protective structure (3.1)
with cladding and any track equipment or additional front-wheel drive components required for normal
use
Note 1 to entry: Not included are the operator, optional ballast weights, additional wheel equipment, special
equipment and loads.
[SOURCE: ISO 5700:2013, 3.2]
3.4
maximum permissible mass
m
max
maximum mass of the tractor stated by the manufacturer to be technically permissible and declared on
the vehicle’s identification plate and/or in the operator’s handbook
1) American Society of Agricultural Engineers, now known as American Society of Agricultural and Biological
Engineers.
2 © ISO 2021 – All rights reserved
3.5
reference mass
m
t
mass, not less than the maximum unballasted mass (3.3), selected by the manufacturer for calculation
of loading energies and forces to be applied in the tests
3.6
mass ratio
m
r
ratio of
m
max
m =
r
m
t
3.7
reference plane
vertical plane, generally longitudinal to the tractor and passing through the seat index point and the
steering-wheel centre
Note 1 to entry: Normally, this reference plane coincides with the longitudinal median plane of the tractor.
3.8
longitudinal median plane
median longitudinal plane
symmetric longitudinal plane
vertical plane Y passing through the mid-points of AB, perpendicular to AB, A and B being such that
— for each wheel, the vertical plane passing through its axis cuts the mid-plane of the wheel following
a straight line Δ which meets the supporting surface of the vehicle at one point, and
— A and B are two points thus defined which correspond to two wheels, both of which are either
steering or powered wheels, situated respectively at the two ends of the same real or imaginary
axle.
Note 1 to entry: The mid-plane of the dual wheels being equidistant from the inner edge of one wheel and the
outer edge of the other, the straight line Δ is, in this particular case, the intersection of the mid-plane of the dual
wheels and the vertical plane passing through the axis of the axle pin.
[1]
Note 2 to entry: Adapted from ISO 612:1978, Clause 5 .
Note 3 to entry: The longitudinal median plane may also be applied to track-laying tractors.
Note 4 to entry: See Figure 1.
[SOURCE: ISO 5700:2013, 3.8]
Figure 1 — Longitudinal median plane
3.9
track
tread
distance at ground level between two vertical planes passing through the centreline of ground contact
of the tires parallel to the longitudinal median plane (3.8) of the tractor with the wheels in the straight-
ahead position
Note 1 to entry: In the case of dual wheels, it is the distance at ground level between two planes passing through
the centreline of the dual wheels. In the case of track-laying tractors, it is the distance between the two vertical
planes passing through the centreline of ground contact of the tracks.
Note 2 to entry: See Figure 2.
[SOURCE: ISO 789-13:2018, 3.3]
Key
1 wheel base
2 track
3 track (dual wheels)
Figure 2 — Track and wheelbase of wheeled tractor
3.10
wheelbase
distance at ground level between two vertical planes passing through the centres of the front wheels
and the rear wheels with tractor and wheels in the same straight-ahead position
Note 1 to entry: See Figure 2.
[SOURCE: ISO 789-13:2018, 3.2]
3.11
rear fixture
component such as the rear tyre (measured at its specified smallest diameter), mudguard or other rigid
tractor components, or all of these, or a supplementary fixture of requisite width, height and strength
installed behind the driver's seat, which completes the front-mounted ROPS' (3.2) clearance zone for
strength testing
3.12
horizontal loading test
application of a horizontal load to the rear, front and side of the roll-over protective structure (3.1)
4 © ISO 2021 – All rights reserved
3.13
crushing test
application of a vertical static load through a beam placed laterally across the uppermost members of
the front-mounted ROPS (3.2)
3.14
impact test
application of a dynamic load produced by a block acting as a pendulum
3.15
foldable ROPS
two-post roll-over protective structure (3.1) with hand raising/lowering directly managed by the
operator (with or without partial assistance)
3.16
agricultural tractor
self-propelled agricultural vehicle having at least two axles and wheels, or endless tracks, particularly
designed to pull agricultural trailers and pull, push, carry and operate implements used for agricultural
work (including forestry work), which may be provided with a detachable loading platform
Note 1 to entry: The agricultural vehicle has a maximum design speed of not less than 6 km/h and may be
equipped with one or more seats.
[SOURCE: ISO 12934:2013, 3.1]
3.17
hand-operated foldable ROPS
front mounted dual pillar protective structure with hand raising/lowering directly managed by the
operator (with or without partial assistance)
3.18
automated foldable ROPS
front mounted dual pillar protective structure with full assisted raising/lowering operations
3.19
locking system
device fitted to lock, by hand or automatically, the ROPS in the raised or lowered positions
3.20
grasping area
portion of the ROPS and/or additional handle fitted to the ROPS where the operator is allowed to carry
out the raising/lowering operations
3.21
accessible part of the grasping area
area where the ROPS is handled by the operator during the raising/lowering operations
Note 1 to entry: This area shall be defined with regard to the geometric center of cross sections of the grasping
area.
3.22
accessible zone
volume where a standing operator can apply a force in order to raise/lower the ROPS
3.23
pinching
dangerous point where parts move in relation to each other or to fixed parts in such a way as may cause
persons or certain parts of their bodies to be pinched
3.24
shear
dangerous point where parts move along each other or along other parts in such a way as may cause
persons or certain parts of their bodies to be pinched or shorn
3.25
static friction
force that resists initiation of movement of one surface sliding over another surface
Note 1 to entry: The force required to initiate movement is equal to that which resists initiation of movement.
[SOURCE: ISO 15359:1999, 3.2]
3.26
dynamic friction
force that resists maintained sliding of one surface over another surface
Note 1 to entry: The force required to maintain sliding is equal to that which resists the maintenance of sliding.
[SOURCE: ISO 15359:1999, 3.4, modified — The original term was "kinetic friction".]
4 Symbols
For the purposes of this document, the symbols in Table 1 apply.
Table 1 — Symbols
Symbol Description Unit
a Ratio of permanent deflection to elastic deflection measured at the point of impact mm/mm
during the dynamic tests
a Half of the horizontal seat adjustment mm
h
a Half of the vertical seat adjustment mm
v
B Minimum overall width of the tractor mm
B Maximum outer width of the front-mounted ROPS mm
b
D Deflection of the front-mounted ROPS at the point of impact (dynamic tests) or at the mm
point of, and in line with, the load application (static test)
D Permanent deformation mm
p
D Elastic deformation mm
e
'
D Deflection of calculated energy required mm
E Strain energy absorbed; area under F-D curve J
i
E Energy to be absorbed during horizontal loading J
il
E Energy to be absorbed during side loading J
is
F Static load force N
F Force applied to the rear fixture N
i
'
F Loading force for the calculated energy required N
F Maximum static load force occurring during loading, with the exception of overload N
max
F Vertical crushing force N
v
H Falling height of the pendulum block mm
I Moment of inertia about rear axle, whatever the mass of the rear wheels may be kg⋅m
L Tractor reference wheelbase mm
m Tractor unballasted mass (see 3.3) kg
m Reference mass (see 3.5) kg
t
NOTE See Annex D for characteristic tractor data symbols used in the calculation of non-continuous rolling.
6 © ISO 2021 – All rights reserved
Table 1 (continued)
Symbol Description Unit
m Tractor maximum permissible mass kg
max
m Mass ratio of the maximum permissible mass (m ) to the reference mass (m ) (see 3.6) Kg/kg
r max t
NOTE See Annex D for characteristic tractor data symbols used in the calculation of non-continuous rolling.
5 Test apparatus and equipment
5.1 Apparatus for both dynamic and static testing
5.1.1 Clearance zone framework
Means to prove that the clearance zone has not been entered during the test: a measuring rig conforming
with Figures 11 and 12 may be used.
5.1.2 Apparatus for crushing tests
The crushing tests shall be carried out by means of the elements described in 5.1.2.1 to 5.1.2.3.
5.1.2.1 Means to apply downward force on the front-mounted ROPS, such as that shown in Figure 3,
including a stiff beam with a width of 250 mm.
5.1.2.2 Equipment to measure total vertical force applied.
5.1.2.3 Suitable axle supports, so that the tractor tyres do not bear the crushing force.
Key
1 universal pin joints
2 hydraulic cylinder
3 axle supports
4 stiff beam
a
Direction of force.
Figure 3 — Crushing rig — Example
5.1.3 Rear hard fixture test rig
A rig to apply a force as shown in Figure 4.
8 © ISO 2021 – All rights reserved
Key
1 simulated ground line
2 supplementary (rear) fixture
Figure 4 — Test force direction
5.2 Apparatus for dynamic testing
5.2.1 Device to strike a blow against the front-mounted ROPS
A pendulum block with a mass of 2 000 kg shall be used. The pendulum block mass does not include
the mass of the chains or wire ropes. The maximum chain or wire rope mass shall be 100 kg. The block
shall be suspended from two chains or wire ropes from pivot points 6 m or more above ground level
as shown in Figure 5. The pendulum block centre of gravity shall be constant and coincide with its
geometric centre. The pendulum block centre of gravity shall pass through the contact point of the
protective structure. Means shall be provided for independently adjusting the height of the pendulum
block and the angle between the pendulum block and the supporting chains or wire ropes.
The parallelepiped shall be connected to the system which pulls it backwards by an instantaneous
release mechanism which is so designed and located as to enable the pendulum block to be released
without causing the parallelepiped to oscillate about its horizontal axis perpendicular to the pendulum's
plane of oscillation.
Dimensions in millimetres
Key
1 attachment for release mechanism
2 height adjustment
3 impact face
4 hooks to hold spare chain
5 pendulum chains or wire ropes
a
Axis of centre of gravity.
Figure 5 — Illustration of pendulum block
5.2.2 Pendulum supports
The pendulum pivot points shall be rigidly fixed such that their displacement in any direction does not
exceed 1 % of the height of fall.
5.2.3 Means of lashing the tractor to the ground
5.2.3.1 Anchoring rails with the requisite track width and covering the necessary area for lashing the
tractor shall be rigidly attached to a non-yielding base beneath the pendulum.
5.2.3.2 The tractor shall be lashed to the rails by means of steel cable of construction Class 6 x 19,
Grade 1770, with nominal diameter 13 mm according to ISO 2408. There shall be two lashings on each
axle, one on each side of the median plane of the tractor. The lashings shall be anchored in the area
immediately below the pivot points and extending for approximately 9 m along the pendulum block axis
and approximately 1 800 mm to either side. The points of attachment of the lashings shall be sufficiently
long to have an angle of 30° between the ground and lashing. Details of the lashing means are given in
Figures 6, 7 and 8.
The front and rear wheels are not required to be in line if this is more convenient for attaching
appropriate ropes.
10 © ISO 2021 – All rights reserved
5.2.4 Wheel beam
A softwood beam, of cross-section 150 mm × 150 mm, to restrain the rear wheels when striking from
the front or rear, and to clamp against the side of the front and rear wheels when striking from the side,
as shown in Figures 6, 7 and 8. It may be necessary to use two beams if the outer sides of the front and
rear tyres are not in the same vertical plane.
5.2.5 Wheel prop
Prop to restrain the opposite rear wheel when striking from the side as shown in Figure 8. Its length
shall be 20 to 25 times its thickness and its width 2 to 3 times its thickness. The prop shall then be
placed against the rim of the most heavily loaded wheel opposite to the point of impact, pushed firmly
against the rim and then fixed at its base.
Key
1 lashing
2 wheel beam
H height of fall of pendulum block centre of gravity
α = m / 100 with a 20° maximum
t
Figure 6 — Lashing for rear impact test — Example
Key
1 lashing
2 wheel beam
H height of fall of pendulum block centre of gravity
α = m / 100, maximum 20°
t
Figure 7 — Lashing for front impact test — Example
12 © ISO 2021 – All rights reserved
Key
1 lashing
2 wheel beam
3 wheel prop
H height of fall of pendulum block centre of gravity
a
Chamfered.
b
Rounded to secure contact against rim.
Figure 8 — Lashing for side impact test — Example
5.2.6 Props and lashings for articulated tractors
The central pivot of an articulated tractor shall be supported and lashed down as appropriate for all test
procedures. For the side impact test procedure, the pivot shall also be propped from the side opposite
the impact.
5.2.7 Tyre pressures and deflection
The tractor tyres shall not be liquid-ballasted and shall be inflated to the pressures prescribed by the
tractor manufacturer for field work. The lashings shall be tensioned in each particular case such that
the tyres undergo a deflection equal to 12 % of the tyre wall height (distance between the ground and
the lowest point of the rim) before tensioning.
5.2.8 Device to measure elastic deflection
Device to measure elastic deflection, such as that shown in Figure 9, in a horizontal plane that coincides
with the upper limiting surface of the clearance zone.
Key
1 permanent deflection
2 elastic deflection
3 total (permanent + elastic) deflection
4 friction collar
5 horizontal rod attached to ROPS
6 vertical support attached to tractor chassis
Figure 9 — Apparatus for measuring elastic deflection — Example
5.3 Apparatus for static testing
5.3.1 Material, equipment and attachment means of ensuring that the tractor chassis is firmly fixed to
the ground (and supported), independently of the tyres.
5.3.2 Means of applying a horizontal force to the front-mounted ROPS, confirming with the
requirements of 5.3.2.1 to 5.3.2.4.
5.3.2.1 It shall be ensured that the load can be uniformly distributed normal to the direction of loading
and along a beam of length between 250 mm and 700 mm, in an exact multiple of 50 mm. The beam shall
have a vertical face of 150 mm.
5.3.2.2 The edges of the beam in contact with the front-mounted ROPS shall be curved with a maximum
radius of 50 mm.
5.3.2.3 Universal joints, or the equivalent, shall be incorporated to ensure that the loading device does
not constrain the structure in rotation or translation in any direction other than the loading direction.
5.3.2.4 The pad shall be capable of being adjusted to any angle in relation to the load direction, in
order to be able to follow the angular variations of the structure's load-bearing surface as the structure
deflects.
14 © ISO 2021 – All rights reserved
5.3.2.5 The direction of the force (deviation from horizontal and vertical) shall be:
— at the start of test, under zero load: ±2°;
— during test, under load: 10° above and 20° below the horizontal; these variations shall be kept to a
minimum.
5.3.2.6 Where the roll-over protective structure length, covered by the appropriate load-applying
beam, does not constitute a straight line normal to the direction of load application, the space shall be
packed so as to distribute the load over this length.
5.3.3 Equipment t
...

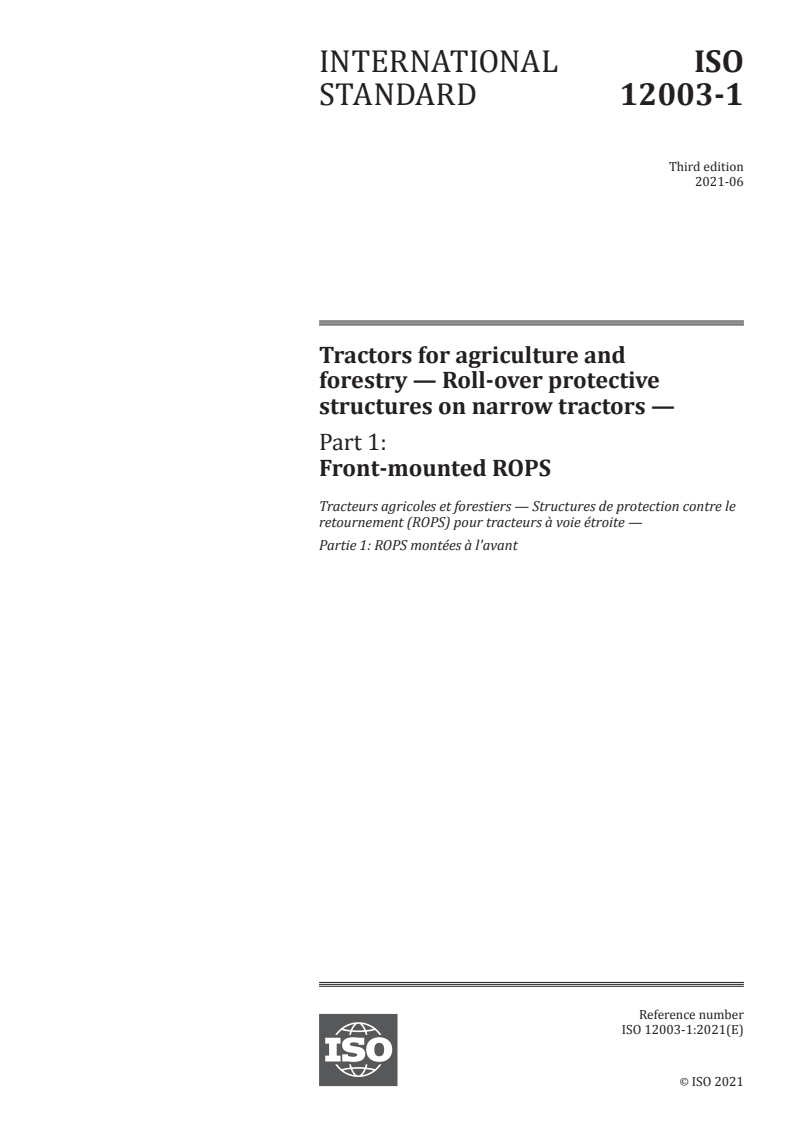

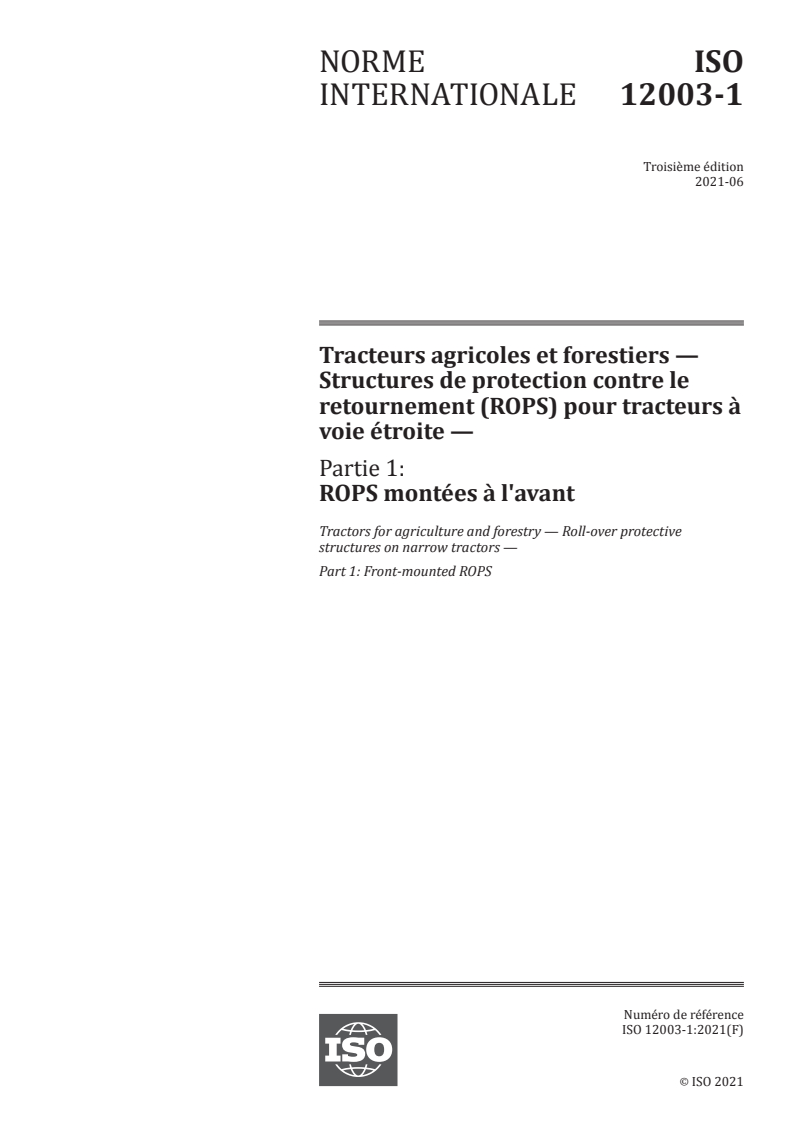

NORME ISO
INTERNATIONALE 12003-1
Troisième édition
2021-06
Tracteurs agricoles et forestiers —
Structures de protection contre le
retournement (ROPS) pour tracteurs à
voie étroite —
Partie 1:
ROPS montées à l'avant
Tractors for agriculture and forestry — Roll-over protective
structures on narrow tractors —
Part 1: Front-mounted ROPS
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

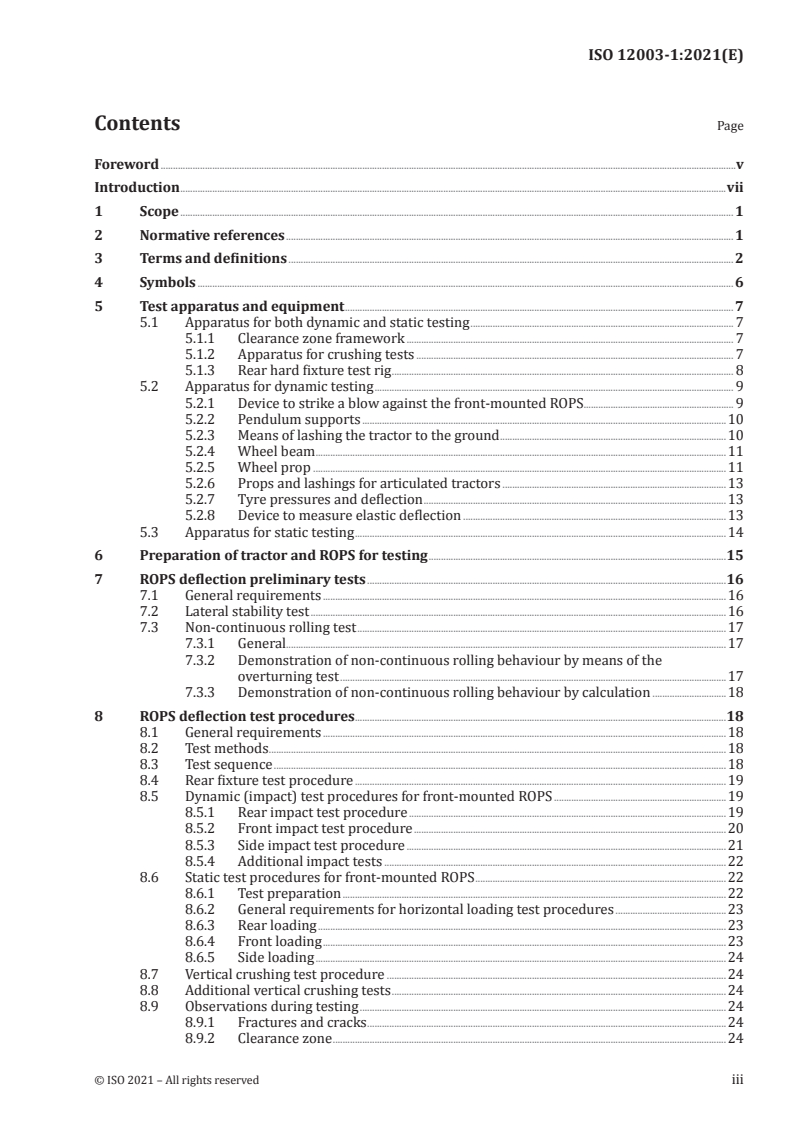

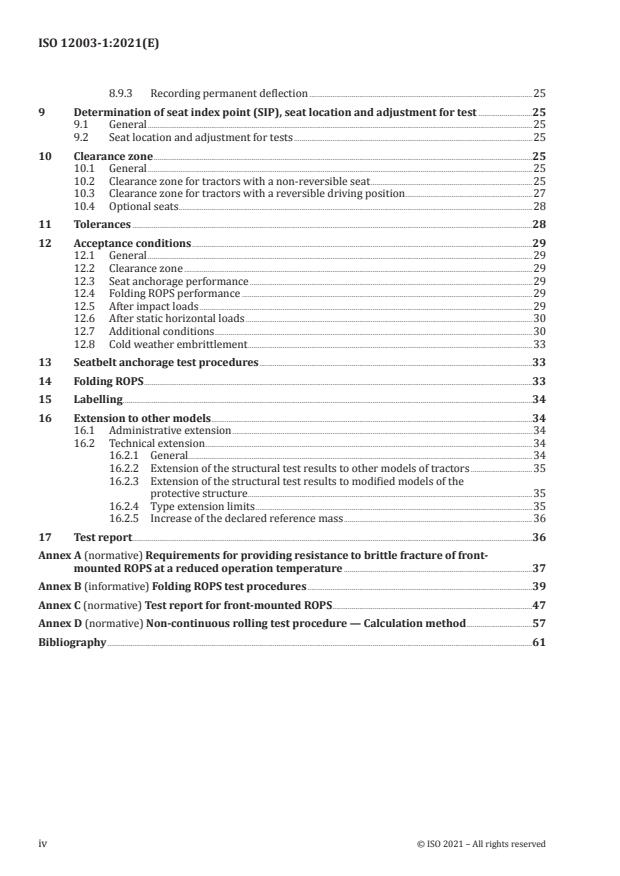

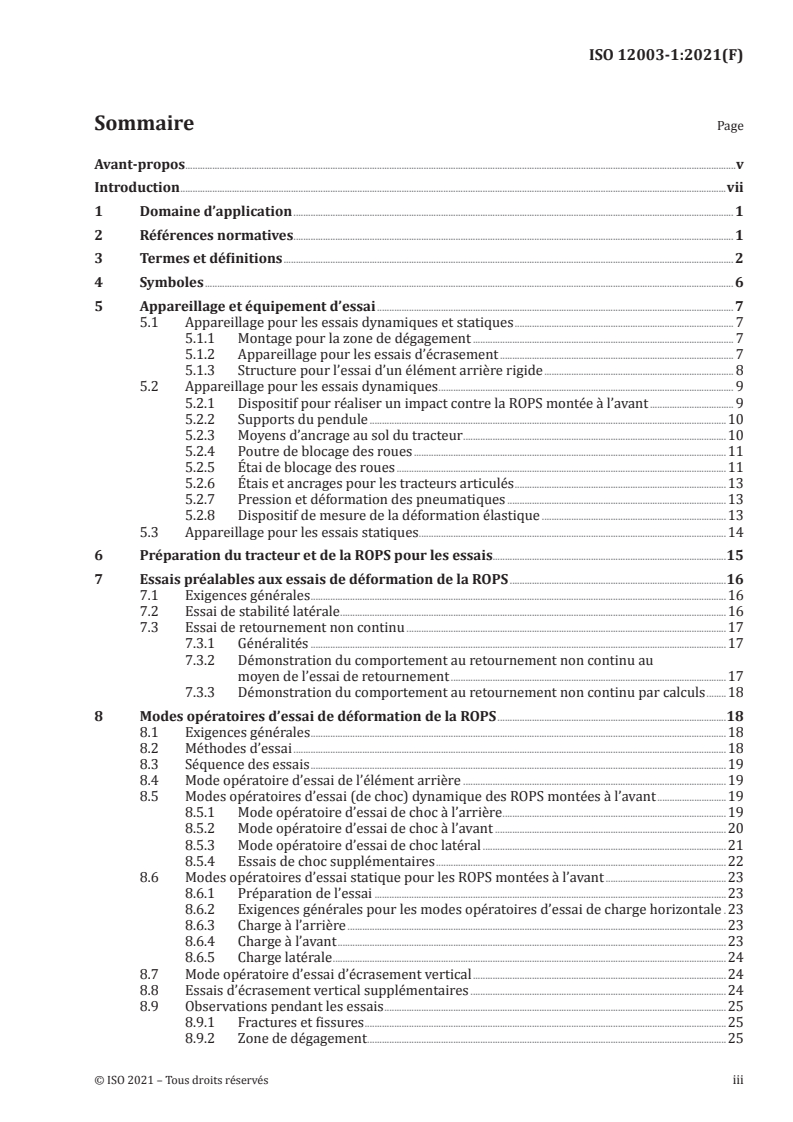

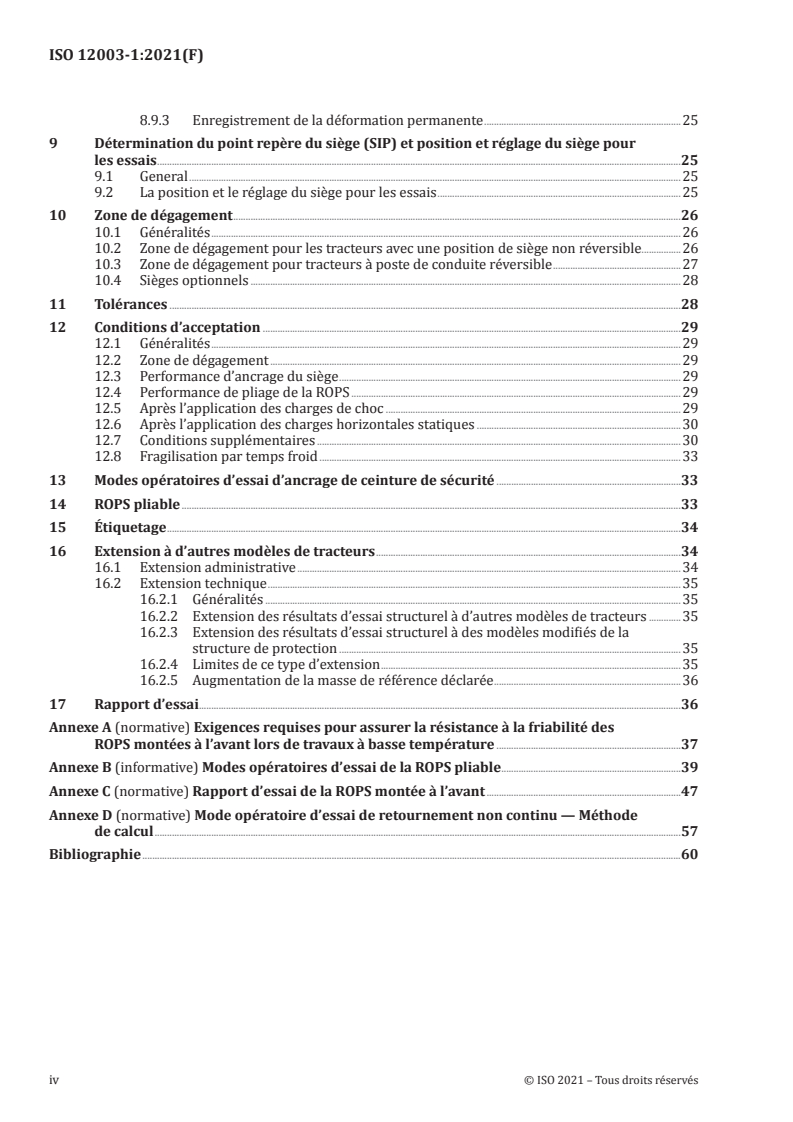

Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles . 6
5 Appareillage et équipement d’essai . 7
5.1 Appareillage pour les essais dynamiques et statiques . 7
5.1.1 Montage pour la zone de dégagement . 7
5.1.2 Appareillage pour les essais d’écrasement . 7
5.1.3 Structure pour l’essai d’un élément arrière rigide . 8
5.2 Appareillage pour les essais dynamiques . 9
5.2.1 Dispositif pour réaliser un impact contre la ROPS montée à l’avant . 9
5.2.2 Supports du pendule .10
5.2.3 Moyens d’ancrage au sol du tracteur .10
5.2.4 Poutre de blocage des roues .11
5.2.5 Étai de blocage des roues .11
5.2.6 Étais et ancrages pour les tracteurs articulés .13
5.2.7 Pression et déformation des pneumatiques .13
5.2.8 Dispositif de mesure de la déformation élastique .13
5.3 Appareillage pour les essais statiques .14
6 Préparation du tracteur et de la ROPS pour les essais.15
7 Essais préalables aux essais de déformation de la ROPS .16
7.1 Exigences générales .16
7.2 Essai de stabilité latérale .16
7.3 Essai de retournement non continu .17
7.3.1 Généralités .17
7.3.2 Démonstration du comportement au retournement non continu au
moyen de l’essai de retournement .17
7.3.3 Démonstration du comportement au retournement non continu par calculs .18
8 Modes opératoires d’essai de déformation de la ROPS .18
8.1 Exigences générales .18
8.2 Méthodes d’essai .18
8.3 Séquence des essais .19
8.4 Mode opératoire d’essai de l’élément arrière .19
8.5 Modes opératoires d’essai (de choc) dynamique des ROPS montées à l’avant .19
8.5.1 Mode opératoire d’essai de choc à l’arrière .19
8.5.2 Mode opératoire d’essai de choc à l’avant .20
8.5.3 Mode opératoire d’essai de choc latéral .21
8.5.4 Essais de choc supplémentaires .22
8.6 Modes opératoires d’essai statique pour les ROPS montées à l’avant .23
8.6.1 Préparation de l’essai .23
8.6.2 Exigences générales pour les modes opératoires d’essai de charge horizontale .23
8.6.3 Charge à l’arrière .23
8.6.4 Charge à l’avant .23
8.6.5 Charge latérale .24
8.7 Mode opératoire d’essai d’écrasement vertical .24
8.8 Essais d’écrasement vertical supplémentaires .24
8.9 Observations pendant les essais .25
8.9.1 Fractures et fissures .25
8.9.2 Zone de dégagement .25
8.9.3 Enregistrement de la déformation permanente .25
9 Détermination du point repère du siège (SIP) et position et réglage du siège pour
les essais .25
9.1 General .25
9.2 La position et le réglage du siège pour les essais .25
10 Zone de dégagement .26
10.1 Généralités .26
10.2 Zone de dégagement pour les tracteurs avec une position de siège non réversible.26
10.3 Zone de dégagement pour tracteurs à poste de conduite réversible .27
10.4 Sièges optionnels .28
11 Tolérances .28
12 Conditions d’acceptation .29
12.1 Généralités .29
12.2 Zone de dégagement .29
12.3 Performance d’ancrage du siège .29
12.4 Performance de pliage de la ROPS .29
12.5 Après l’application des charges de choc .29
12.6 Après l’application des charges horizontales statiques .30
12.7 Conditions supplémentaires .30
12.8 Fragilisation par temps froid .33
13 Modes opératoires d’essai d’ancrage de ceinture de sécurité .33
14 ROPS pliable .33
15 Étiquetage .34
16 Extension à d’autres modèles de tracteurs .34
16.1 Extension administrative .34
16.2 Extension technique .35
16.2.1 Généralités .35
16.2.2 Extension des résultats d’essai structurel à d’autres modèles de tracteurs .35
16.2.3 Extension des résultats d’essai structurel à des modèles modifiés de la
structure de protection .35
16.2.4 Limites de ce type d’extension .35
16.2.5 Augmentation de la masse de référence déclarée .36
17 Rapport d’essai .36
Annexe A (normative) Exigences requises pour assurer la résistance à la friabilité des
ROPS montées à l’avant lors de travaux à basse température .37
Annexe B (informative) Modes opératoires d’essai de la ROPS pliable .39
Annexe C (normative) Rapport d’essai de la ROPS montée à l’avant .47
Annexe D (normative) Mode opératoire d’essai de retournement non continu — Méthode
de calcul .57
Bibliographie .60
iv © ISO 2021 – Tous droits réservés
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 2, Essais communs.
Cette troisième édition annule et remplace la deuxième édition (ISO 12003-1:2008), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— modification du titre principal en anglais, référençant le type de tracteur, de «Agricultural and
forestry tractors» à «Tractors for agriculture and forestry» (pas de changement du titre français);
— ajout des modes opératoires d’essai d’ancrage de siège de l’OCDE dans l’ISO 12003 en tant qu’essais
facultatifs;
— ajout des modes opératoires d’essai de la ROPS pliable ergonomique de l’OCDE dans l’ISO 12003
en tant qu’essais facultatifs;
— ajout des définitions de masse d’un tracteur non lesté, plan, largeur de voie et masse maximale
autorisée;
— spécification des limites de masse pour un tracteur non lesté;
— spécification du rapport de masse autorisé (1,75);
— ajout de limites de masse de référence;
— modification de la méthode de tension des ancrages de tracteur;
— mise à jour de la position du siège pendant l’essai pour intégrer les sièges avec dossier réglable;
— mise à jour de la zone de dégagement pour la clarté et ajout d’informations pour les sièges réversibles;
— mise à jour de la Figure 17 pour harmonisation avec le Code n° 6 de l’OCDE; en particulier, ajout
d’une nouvelle légende «g» pour indiquer l’échec à tous les stades quand la charge tombe au-dessous
de 0,8 F ;
max
— ajout d’un essai de fragilisation par temps froid;
— mise à jour des zones et des formules du siège réversible de l’opérateur pour harmonisation avec le
Code n° 6 de l’OCDE;
— ajout de méthodes d’essai de retournement non continu.
Une liste de toutes les parties de la série ISO 12003 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
vi © ISO 2021 – Tous droits réservés
Introduction
L’essai des structures de protection contre le retournement (ROPS, de l’anglais «roll-over protective
structure») des tracteurs agricoles et forestiers à voie étroite vise à réduire les risques de blessure
du conducteur résultant d’un renversement accidentel au cours de l’utilisation normale (par exemple,
travail dans les champs) du tracteur. La résistance de la structure de protection contre le retournement
(ROPS) montée à l’avant est contrôlée par l’application de charges statiques ou dynamiques (chocs)
pour simuler les charges réelles qui peuvent être imposées à la cabine ou au bâti lorsque le tracteur
se retourne soit vers l’arrière, soit sur le côté sans chute libre. Les essais permettent des observations
sur la résistance de la ROPS montée à l’avant et des fixations sur le tracteur, ainsi que sur les éléments
du tracteur qui peuvent être affectés par la charge imposée à la ROPS. Le présent document comprend
également des essais facultatifs pour les points d’ancrage du siège et les efforts de pliage de la ROPS
montée à l’avant conçue pour se plier.
Les essais effectués à l’aide de dispositifs spéciaux sont destinés à simuler les charges subies par le
dispositif de protection en cas de renversement du tracteur. Ces essais permettent d’observer la
résistance de la structure de protection et de ses fixations sur le tracteur ainsi que toute partie du
tracteur transmettant la charge d’essai.
Des dispositions sont prises pour couvrir aussi bien les tracteurs n’ayant qu’une position possible du
poste de conduite (face à l’avant) et les tracteurs ayant un poste de conduite réversible, conformément
aux pratiques du code d’essai pertinent de l’OCDE (voir Référence [4]). Pour les tracteurs à poste de
conduite réversible, la zone de dégagement se définit comme étant la combinaison des zones de
dégagement correspondant aux deux positions de conduite.
Il est admis que le présent document n’est pas approprié pour certaines conceptions de tracteurs,
par exemple les tondeuses à gazon, et certaines machines forestières, telles que les débardeuses.
[2] [3]
NOTE Pour les tracteurs normaux, voir ISO 3463 (essai dynamique) et ISO 5700 (essai statique).
NORME INTERNATIONALE ISO 12003-1:2021(F)
Tracteurs agricoles et forestiers — Structures de
protection contre le retournement (ROPS) pour tracteurs à
voie étroite —
Partie 1:
ROPS montées à l'avant
1 Domaine d’application
Le présent document spécifie des modes opératoires d’essai de résistance statique et dynamique des
structures de protection contre le retournement (ROPS) pour des tracteurs à voie étroite montées à
l’avant. Il définit la zone de dégagement et les conditions d’acceptation des structures de protection
contre le retournement (ROPS) à deux montants, rigides ou inclinables, montées à l’avant, y compris tout
élément arrière associé. Il est applicable aux tracteurs ainsi équipés, présentant les caractéristiques
suivantes:
— garde au sol inférieure ou égale à 600 mm, au-dessous des points les plus bas de l’essieu avant et de
l’essieu arrière, à l’exception des points inférieurs sur le différentiel de l’essieu;
— largeur de voie minimale fixe ou réglable de l’un des deux essieux inférieure à 1 150 mm;
NOTE Il est entendu que l’essieu monté avec les pneumatiques les plus larges est réglé à une largeur
de voie inférieure ou égale à 1 150 mm. La largeur de voie des pneumatiques est réglable de sorte que les
bords extrêmes des pneumatiques les plus étroits ne dépassent pas les bords extrêmes des pneumatiques de
l’autre essieu. Lorsque les deux essieux sont équipés de jantes et de pneumatiques de même taille, la largeur
de voie fixe ou réglable des deux essieux est inférieure à 1 150 mm.
— masse d’un tracteur non lesté, supérieure à 400 kg, mais inférieure à 3 500 kg, mais en comptant la
ROPS et la plus grande taille de pneumatiques recommandée par le constructeur;
— structures de protection contre le retournement du type à deux montants montées uniquement
devant le point repère du siège (SIP) et caractérisées par une zone de dégagement réduite attribuable
à la silhouette du tracteur.
Le présent document spécifie également des modes opératoires d’essais facultatifs pour les points
d’ancrage du siège et les efforts de pliage de la ROPS montée à l’avant conçue pour se plier.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 630-1, Aciers de construction — Partie 1: Conditions générales techniques de livraison pour les produits
laminés à chaud
ISO 630-2, Aciers de construction — Partie 2: Conditions techniques de livraison pour aciers de construction
métallique d'usage général
ISO 630-3, Aciers de construction — Partie 3: Conditions techniques de livraison pour aciers de construction
à grains fins
ISO 630-4, Aciers de construction — Partie 4: Conditions techniques de livraison pour tôles en acier de
construction trempé et revenu à haute limite d'élasticité et larges-plats
ISO 2408, Câbles en acier — Exigences
ISO 3776-2, Tracteurs et matériels agricoles — Ceintures de sécurité — Partie 2: Exigences relatives à la
résistance des ancrages
ISO 5353, Engins de terrassement, et tracteurs et matériels agricoles et forestiers — Point repère du siège
ISO 12934, Tracteurs et matériels agricoles et forestiers — Principaux types — Vocabulaire
ISO 13854:2017, Sécurité des machines — Écartements minimaux pour prévenir les risques d'écrasement
de parties du corps humain
ISO 80000-1, Grandeurs et unités — Partie 1: Généralités
ASTM A370, Standard Test Methods and Definitions for Mechanical Testing of Steel Products (disponible en
anglais seulement).
1)
ASAE S313, Soil Cone Penetrometer (disponible en anglais seulement).
1)
ASAE EP542, Procedures for Using and Reporting Data Obtained with the Soil Cone Penetrometer
(disponible en anglais seulement).
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 12934 ainsi que les suivants,
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/ .
3.1
structure de protection contre le retournement
ROPS
bâti pour la protection des conducteurs de tracteurs agricoles, destiné à réduire les risques de blessure
du conducteur résultant d’un retournement accidentel au cours d’un fonctionnement normal dans les
champs
Note 1 à l'article: La ROPS est caractérisée par l’espace prévu pour la zone de dégagement soit à l’intérieur de
l’enveloppe de la structure, soit à l’intérieur d’un espace défini par une série de lignes droites joignant le bord
extérieur de la structure à n’importe quel élément du tracteur susceptible d’entrer en contact avec le sol et
capable de supporter le tracteur dans cette position, si le tracteur se retourne.
3.2
ROPS montée à l’avant
structure de protection contre le retournement (3.1) à deux montants, montée sur le tracteur devant le
conducteur et caractérisée par une zone de dégagement réduite
Note 1 à l'article: Comparer à la ROPS montée à l’arrière, définie dans l’ISO 12003-2.
1) American Society of Agricultural Engineers, à présent connue en tant qu’American Society of Agricultural and
Biological Engineers.
2 © ISO 2021 – Tous droits réservés
3.3
masse d’un tracteur non lesté
masse du tracteur en état de fonctionnement, réservoirs et circuits de refroidissement pleins, équipé
de la structure de protection contre le retournement (3.1) avec son revêtement et de tout équipement ou
composants supplémentaires pour les roues motrices avant nécessaires en utilisation normale
Note 1 à l'article: Le conducteur, les masses de lestage en option, les équipements spéciaux pour roues, les
équipements particuliers et les charges sont exclus.
[SOURCE: ISO 5700:2013, 3.2]
3.4
masse maximale autorisée
m
max
masse maximale du tracteur indiquée par le constructeur comme techniquement autorisée et déclarée
sur la plaque constructeur du véhicule et/ou dans le manuel de l’opérateur
3.5
masse de référence
m
t
masse non inférieure à la masse maximale du tracteur non lesté (3.3), choisie par le constructeur pour le
calcul des énergies de charge et des forces à mettre en œuvre au cours des essais
3.6
rapport de masse
m
r
rapport de
m
max
m =
r
m
t
3.7
plan de référence
plan vertical, généralement longitudinal par rapport au tracteur, passant par le point repère du siège
(SIP) et par le centre du volant de direction
Note 1 à l'article: Il correspond normalement au plan médian longitudinal du tracteur.
3.8
plan médian longitudinal
plan longitudinal médian
plan longitudinal symétrique
plan vertical Y perpendiculaire au segment AB en son milieu, A et B étant tels que:
— chaque roue, le plan vertical contenant l’axe de la roue coupe le plan médian de la roue suivant une
droite Δ qui rencontre le plan d’appui du véhicule en un point; et
— A et B sont deux points ainsi définis qui correspondent à deux roues, toutes deux directrices ou
toutes deux motrices, situées respectivement aux deux extrémités d’un même essieu réel ou fictif
Note 1 à l'article: Le plan médian des roues jumelées étant équidistant du bord intérieur d’une roue et du bord
extérieur de l’autre, la droite Δ est l’intersection du plan médian des deux roues jumelées et du plan vertical
contenant l’axe de la fusée.
[1]
Note 2 à l'article: Définition adaptée de l’ISO 612:1978, Article 5 .
Note 3 à l'article: Le plan médian longitudinal peut également être appliqué aux tracteurs à chenilles.
Note 4 à l'article: Voir Figure 1.
[SOURCE: ISO 5700:2013, 3.8]
Figure 1 — Plan médian longitudinal
3.9
largeur de voie
voie
distance au sol entre deux plans verticaux passant par l’axe de contact des pneumatiques avec le sol,
parallèlement au plan médian longitudinal (3.8) du tracteur avec les roues en position droite
Note 1 à l'article: Dans le cas des roues jumelées, il s’agit de la distance au sol entre deux plans passant par l’axe
des roues jumelées. Dans le cas des tracteurs à chenilles, il s’agit de la distance entre les deux plans verticaux
passant par l’axe de contact des chenilles avec le sol.
Note 2 à l'article: Voir Figure 2.
[SOURCE: ISO 789-13:2018, 3.3]
Légende
1 empattement
2 largeur de voie
3 largeur de voie (roues jumelées)
Figure 2 — Largeur de voie et empattement d’un tracteur à roues
4 © ISO 2021 – Tous droits réservés
3.10
empattement
distance au sol entre deux plans verticaux passant par le centre des roues avant et des roues arrière,
avec le tracteur et les roues en position droite
Note 1 à l'article: Voir Figure 2.
[SOURCE: ISO 789-13:2018, 3.2]
3.11
élément arrière
composant tel que les pneumatiques arrière (mesurés au niveau de leur diamètre le plus petit spécifié),
les garde-boue et/ou autres éléments rigides du tracteur, ou élément supplémentaire d’une largeur,
hauteur et résistance prédéfinies, installés à l’arrière du siège du conducteur et venant compléter la zone
de dégagement de la ROPS montée à l’avant (3.2) au cours des modes opératoires d’essai de résistance
3.12
essai de charge horizontale
application d’une charge horizontale à l’arrière, à l’avant et sur les côtés de la structure de protection
contre le retournement (3.1)
3.13
essai d’écrasement
application d’une charge verticale statique au moyen d’une poutre placée latéralement en travers des
membrures les plus élevées de la ROPS montée à l’avant (3.2)
3.14
essai de choc
application d’une charge dynamique par un bloc agissant comme un pendule
3.15
ROPS pliable
structure de protection contre le retournement (3.1) à deux montants dont la levée et l’abaissement des
bras sont directement gérés par l’opérateur (avec ou sans assistance partielle)
3.16
tracteur agricole
véhicule agricole automoteur ayant au moins deux essieux et roues, ou chenilles, spécialement conçu
pour tirer des remorques agricoles et tirer, pousser, transporter et faire fonctionner des outils utilisés
pour les travaux agricoles (y compris les travaux forestiers), qui peut être muni d’une plateforme de
chargement amovible
Note 1 à l'article: Le véhicule agricole a une vitesse nominale maximale d’au moins 6 km/h et peut être équipé
d’un ou de plusieurs sièges.
[SOURCE: ISO 12934:2013, 3.1]
3.17
ROPS pliable à commande manuelle
structure de protection à deux montants montée à l’avant dont la levée et l’abaissement des bras sont
directement gérés par l’opérateur (avec ou sans assistance partielle)
3.18
ROPS à pliage automatique
structure de protection l’avant dont la levée et l’abaissement des bras sont entièrement assistés
3.19
système de verrouillage
dispositif conçu pour verrouiller, main ou automatiquement, la ROPS en position relevée ou abaissée
3.20
zone de préhension
partie de la ROPS et/ou une poignée supplémentaire montée sur la ROPS où l’opérateur est autorisé à
effectuer les opérations de montée/descente
3.21
partie accessible de la zone de préhension
zone où la ROPS est manipulée par l’opérateur pendant les opérations de montée/descente
Note 1 à l'article: Cette zone doit être définie par rapport au centre géométrique des sections transversales de la
zone de préhension.
3.22
zone accessible
volume sur lequel un opérateur debout peut appliquer une force afin de relever/baisser la ROPS
3.23
pincement
point dangereux où des pièces se déplacent les unes par rapport aux autres ou par rapport à des pièces
fixes, de façon telle que des personnes, ou certaines parties de leur corps, peuvent encourir des risques
de pincement
3.24
cisaillement
point dangereux où des pièces passent les unes le long des autres ou le long d’autres parties, de façon
telle que des personnes, ou certaines parties de leur corps, peuvent courir des risques de pincement ou
de cisaillement
3.25
frottement statique
force s’opposant à l’amorçage d’un mouvement de glissement d’une surface sur une autre surface
Note 1 à l'article: La force nécessaire à l’amorçage du mouvement est égale à la force qui s’oppose à l’amorçage du
mouvement.
[SOURCE: ISO 15359:1999, 3.2]
3.26
frottement dynamique
force s’opposant au glissement continu d’une surface sur une autre surface
Note 1 à l'article: La force qui s’oppose à la poursuite du glissement est égale à ce qui résiste à la poursuite du
mouvement.
[SOURCE: ISO 15359:1999, 3.4, modifiée — Le terme initial était «frottement cinétique».]
4 Symboles
Pour les besoins du présent document, les symboles donnés dans le Tableau 1 s’appliquent.
Tableau 1 — Symboles
Symbole Description Unité
a Rapport entre la déformation permanente et la déformation élastique, mesurées au point mm/mm
d’impact durant l’essai dynamique
a Moitié du réglage horizontal du siège mm
h
a Moitié du réglage vertical du siège mm
v
NOTE Voir Annexe D pour les symboles des caractéristiques du tracteur utilisées pour le calcul du retournement non
continu.
6 © ISO 2021 – Tous droits réservés
Tableau 1 (suite)
Symbole Description Unité
B Largeur hors tout minimale du tracteur mm
B Largeur extérieure maximale de la ROPS montée à l’avant mm
b
D Déformation de la ROPS montée à l’avant sur le point d’impact (essais dynamiques) ou sur mm
le point d’application de la charge et dans l’alignement de celle-ci (essai statique)
D Déformation permanente mm
p
D Déformation élastique mm
e
’
D Déformation de l’énergie calculée requise mm
E Énergie de contrainte absorbée (zone au-dessous de la courbe F-D) J
i
E Énergie devant être absorbée pendant le chargement horizontal J
il
E Énergie devant être absorbée pendant le chargement latéral J
is
F Force de charge statique N
F Force appliquée à l’élément arrière N
i
’
F Force de charge pour l’énergie calculée requise N
F Force maximale de charge statique se produisant lors du chargement, à l’exception de la N
max
surcharge
F Force verticale d’écrasement N
v
H Hauteur de chute du bloc pendule mm
I Moment d’inertie à proximité de l’essieu arrière, quelle que soit la masse des roues arrière kg⋅m
L Empattement de référence du tracteur mm
m Masse du tracteur non lesté (voir 3.3) kg
m Masse de référence (voir 3.5) kg
t
m Masse maximale autorisée du tracteur kg
max
m Rapport de la masse maximale admissible (m ) à la masse de référence (m ) (voir 3.6) kg/kg
r max t
NOTE Voir Annexe D pour les symboles des caractéristiques du tracteur utilisées pour le calcul du retournement non
continu.
5 Appareillage et équipement d’essai
5.1 Appareillage pour les essais dynamiques et statiques
5.1.1 Montage pour la zone de dégagement
Moyens pour démontrer que la zone de dégagement n’a pas été pénétrée pendant l’essai. Un montage de
mesure conforme aux Figures 11 et 12 peut être utilisé.
5.1.2 Appareillage pour les essais d’écrasement
Les essais d’écrasement doivent être réalisés au moyen des éléments décrits en 5.1.2.1 à 5.1.2.3.
5.1.2.1 Dispositif pour l’application d’une force vers le bas sur la ROPS montée à l’avant, tel que celui
montré à la Figure 3, comprenant une poutre rigide de largeur 250 mm.
5.1.2.2 Équipement de mesure de la force totale verticale appliquée.
5.1.2.3 Des supports d’essieux appropriés, de manière que les pneumatiques du tracteur ne supportent
pas la force d’écrasement.
Légende
1 joints universels
2 vérin hydraulique
3 supports d’essieux
4 poutre rigide
a
direction de la force.
Figure 3 — Dispositif pour l’essai d’écrasement — Exemple
5.1.3 Structure pour l’essai d’un élément arrière rigide
Une structure pour appliquer une force est présentée à la Figure 4.
8 © ISO 2021 – Tous droits réservés
Légende
1 niveau du sol simulé
2 élément complémentaire (arrière)
Figure 4 — Direction de la force d’essai
5.2 Appareillage pour les essais dynamiques
5.2.1 Dispositif pour réaliser un impact contre la ROPS montée à l’avant
Un bloc pendule de 2 000 kg doit être utilisé. La masse du bloc pendule ne comprend pas la masse des
chaînes ou des câbles métalliques. La masse maximale des chaînes ou des câbles métalliques doit être
de 100 kg. Le bloc pendule doit être suspendu par deux chaînes ou câbles métalliques à des pivots
d’ancrage situés à 6 m ou plus au-dessus du niveau du sol, comme indiqué à la Figure 5. Le centre de
gravité du bloc pendule doit être constant et coïncider avec son centre géométrique. Le centre de
gravité du bloc pendule doit passer par le point de contact de la structure de protection. Des moyens
doivent être prévus pour régler indépendamment la hauteur suspendue du bloc et l’angle entre le bloc
et les chaînes ou câbles métalliques de support.
Le parallélépipède doit être relié au système qui le tire vers l’arrière par un mécanisme de dégagement
instantané conçu et situé de façon à relâcher le bloc pendule sans provoquer d’oscillations du
parallélépipède par rapport à son axe horizontal perpendiculaire au plan d’oscillation du pendule.
Dimensions en millimètres
Légende
1 attache du mécanisme de libération du pendule
2 réglage de la hauteur
3 face de frappe
4 crochets pour retenir la chaîne
5 chaînes ou câbles métalliques du pendule
a
axe du centre de gravité
Figure 5 — Illustration du bloc pendule
5.2.2 Supports du pendule
Les pivots d’ancrage du pendule doivent être fixés de façon rigide, de sorte que leur déplacement dans
une direction quelconque ne dépasse pas 1 % de la hauteur de chute.
5.2.3 Moyens d’ancrage au sol du tracteur
5.2.3.1 Des rails d’ancrage ayant la largeur de voie requise et couvrant la surface nécessaire pour
ancrer le tracteur doivent être rigidement fixés à une base rigide située au-dessous du pendule.
5.2.3.2 Le tracteur doit être ancré aux rails au moyen d’un câble en acier de construction de classe
6 × 19 et nuance 1770, d’un diamètre nominal de 13 mm conforme à l’ISO 2408. Il doit y avoir deux
ancrages sur chaque essieu, un de chaque côté du plan médian du tracteur. Les ancrages doivent se
trouver sur l’aire située immédiatement au-dessous des pivots, sur une longueur d’environ 9 m dans le
sens du plan d’oscillation du bloc pendule et d’environ 1 800 mm de part et d’autre de celui-ci. Les points
de fixation des ancrages doivent être suffisamment longs pour permettre un angle de 30° entre le sol et
l’ancrage. Les détails de ces moyens d’ancrage sont donnés aux Figures 6, 7 et 8.
Les roues avant et arrière n’ont pas besoin d’être alignées si cela facilite la fixation des câbles
métalliques.
10 © ISO 2021 – Tous droits réservés
5.2.4 Poutre de blocage des roues
Poutre en bois tendre, de section transversale 150 mm × 150 mm, bloquée contre les roues arrière
lors des chocs avant ou arrière et contre le bord des roues avant et arrière lors du choc latéral, comme
indiqué aux Figures 6, 7 et 8. Il peut s’avérer nécessaire d’utiliser deux poutres si les côtés extérieurs
des pneumatiques avant et arrière ne sont pas situés dans le même plan vertical.
5.2.5 Étai de blocage des roues
Étai pour bloquer la roue arrière opposée au choc latéral, comme le montre la Figure 8. Sa longueur doit
être de 20 à 25 fois son épaisseur et sa largeur de 2 à 3 fois son épaisseur. L’étai doit ensuite être placé
contre la jante de la roue la plus chargée opposée au choc, serré fermement contre la jante, puis fixé à
sa base.
Légende
1 ancrage
2 poutre de blocage des roues
H hauteur de chute du centre de gravité du bloc pendule
α = m /100, «α» mesurant 20° maximum
t
Figure 6 — Ancrage pour l’essai de choc à l’arrière — Exemple
Légende
1 ancrage
2 poutre de blocage des roues
H hauteur de chute du centre de gravité du bloc pendule
α = m /100, «α» mesurant 20° maximum
t
Figure 7 — Ancrage pour l’essai de choc à l’avant — Exemple
12 © ISO 2021 – Tous droits réservés
Légende
1 ancrage
2 poutre de blocage des roues
3 étai de blocage des roues
H hauteur de chute du centre de gravité du bloc pendule
a
chanfrein
b
arrondi pour épouser la jante
Figure 8 — Ancrage pour l’essai de choc latéral — Exemple
5.2.6 Étais et ancrages pour les tracteurs articulés
Le pivot central d’un tracteur articulé doit être maintenu et ancré, selon le cas, pour t
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
