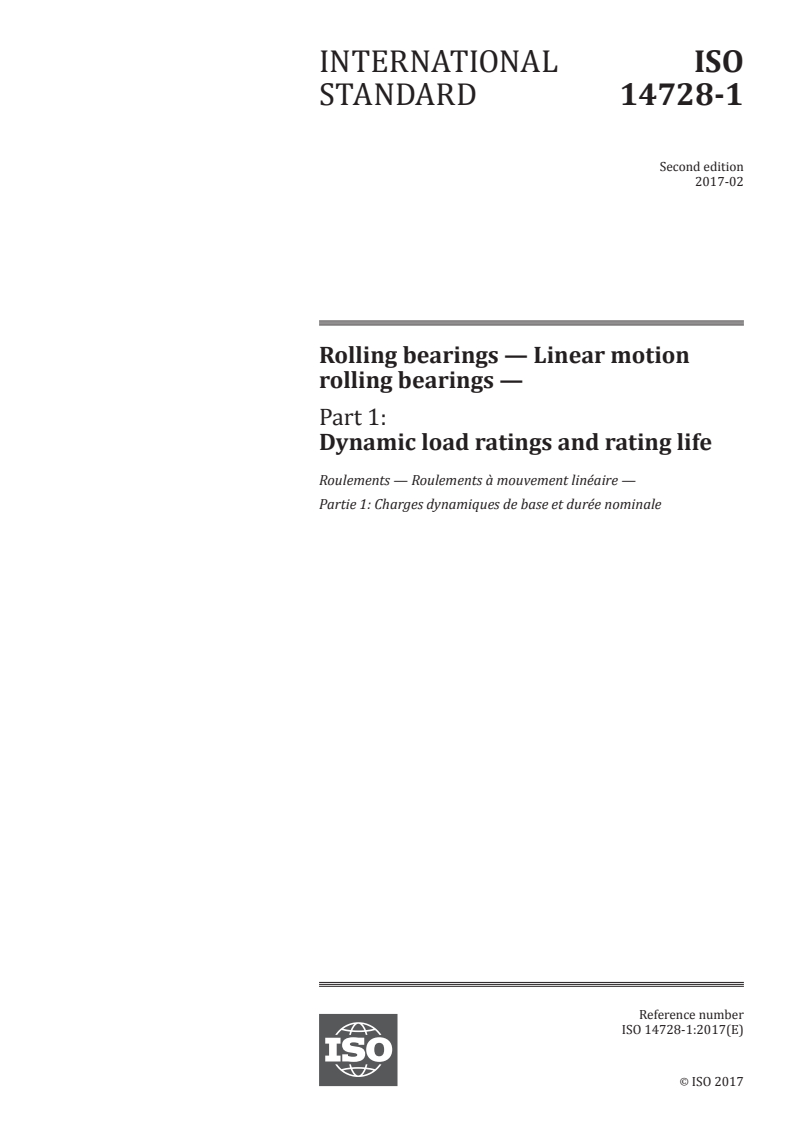

ISO 14728-1:2017

INTERNATIONAL ISO
STANDARD 14728-1
Second edition
2017-02
Rolling bearings — Linear motion
rolling bearings —
Part 1:
Dynamic load ratings and rating life
Roulements — Roulements à mouvement linéaire —
Partie 1: Charges dynamiques de base et durée nominale
Reference number
ISO 14728-1:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14728-1:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14728-1:2017(E)

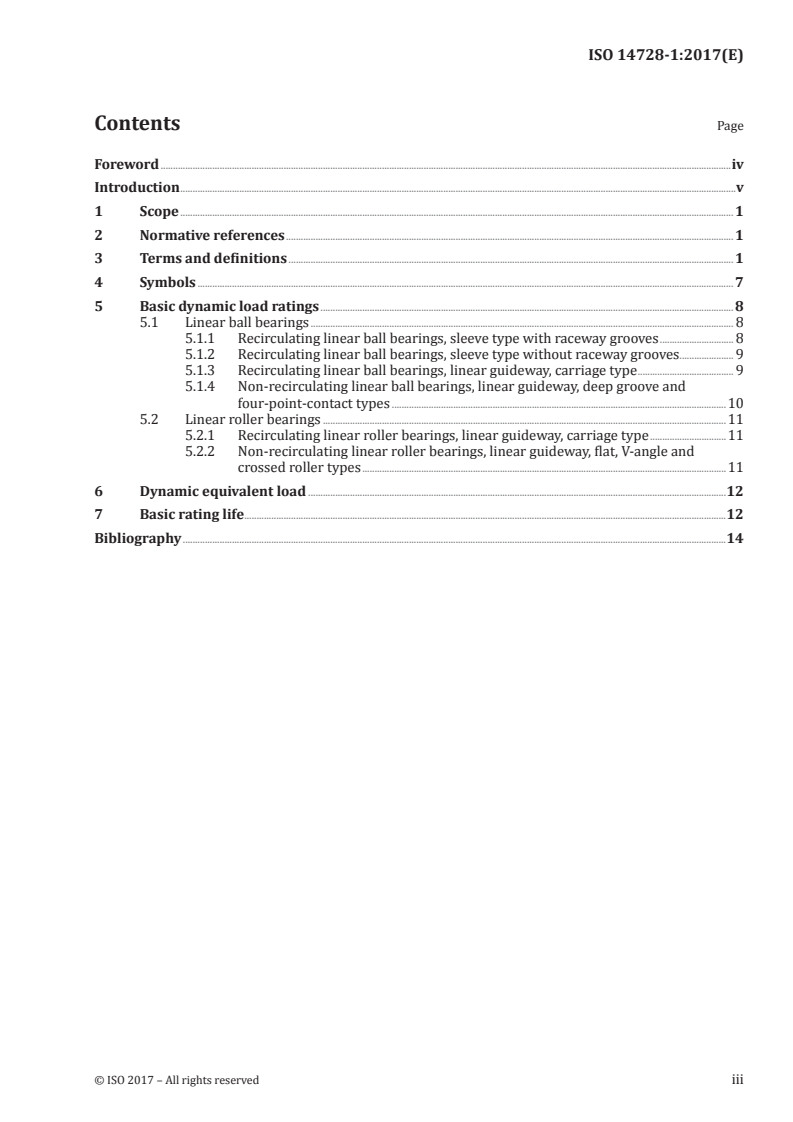

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 7
5 Basic dynamic load ratings . 8
5.1 Linear ball bearings . 8
5.1.1 Recirculating linear ball bearings, sleeve type with raceway grooves . 8
5.1.2 Recirculating linear ball bearings, sleeve type without raceway grooves. 9
5.1.3 Recirculating linear ball bearings, linear guideway, carriage type . 9
5.1.4 Non-recirculating linear ball bearings, linear guideway, deep groove and
four-point-contact types .10
5.2 Linear roller bearings .11
5.2.1 Recirculating linear roller bearings, linear guideway, carriage type .11
5.2.2 Non-recirculating linear roller bearings, linear guideway, flat, V-angle and
crossed roller types .11
6 Dynamic equivalent load .12
7 Basic rating life .12
Bibliography .14
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14728-1:2017(E)

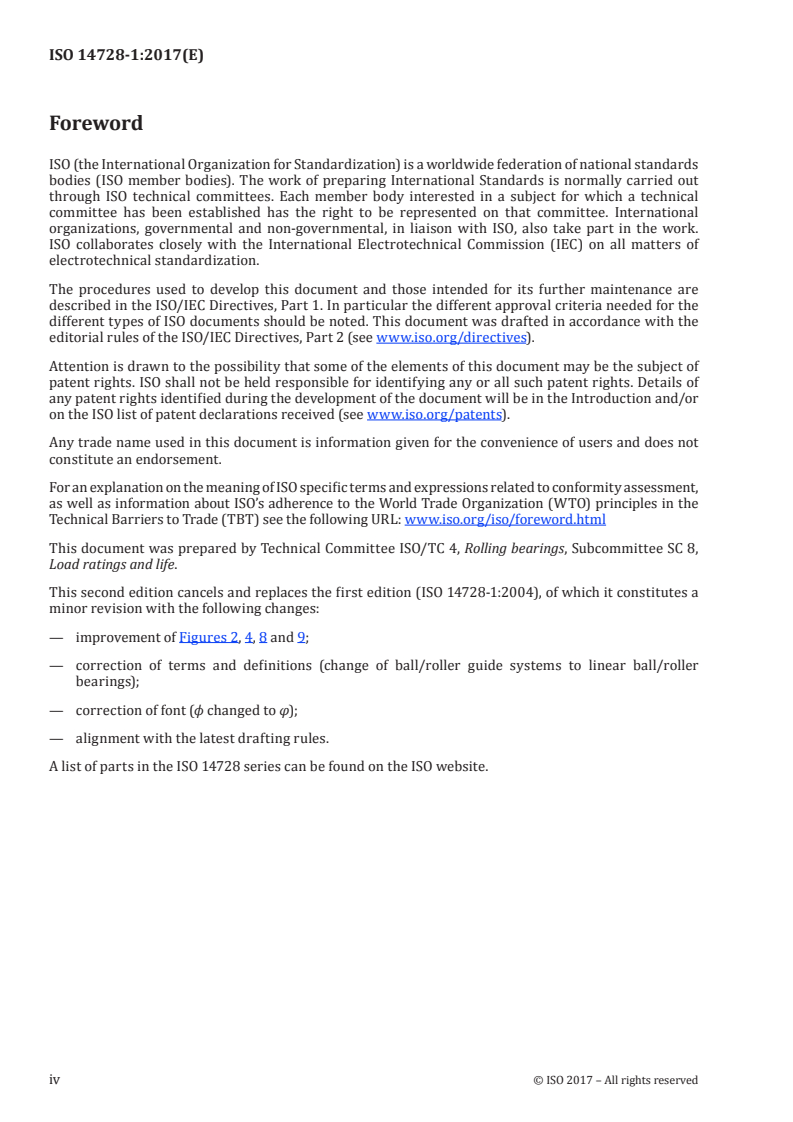

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html
This document was prepared by Technical Committee ISO/TC 4, Rolling bearings, Subcommittee SC 8,
Load ratings and life.
This second edition cancels and replaces the first edition (ISO 14728-1:2004), of which it constitutes a
minor revision with the following changes:
— improvement of Figures 2, 4, 8 and 9;
— correction of terms and definitions (change of ball/roller guide systems to linear ball/roller
bearings);
— correction of font (ϕ changed to φ);
— alignment with the latest drafting rules.
A list of parts in the ISO 14728 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14728-1:2017(E)

Introduction
It is often impractical to establish the suitability of a linear motion rolling bearing selected for a specific
application by testing. The following procedures have proved to be an appropriate and convenient
substitute for testing:
— life calculation with dynamic load (ISO 14728-1);
— static load safety factor calculation with static load (ISO 14728-2).
The life of a linear motion bearing is given by the distance which one of the raceways moves, in relation
to the other raceway, before the first evidence of fatigue develops in the material of one of the raceways
or one of the rolling elements.
[7]
The formulae for calculating the basic dynamic load ratings are derived from the theory of Lundberg
[8]
and Palmgren .
© ISO 2017 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14728-1:2017(E)
Rolling bearings — Linear motion rolling bearings —
Part 1:
Dynamic load ratings and rating life
1 Scope
This document specifies methods of calculating the basic dynamic load rating and basic rating life
for linear motion rolling bearings manufactured from contemporary, commonly used, high quality,
hardened bearing steel in accordance with good manufacturing practice and basically of conventional
design as regards the shape of the rolling contact surfaces. The life of linear motion rolling bearings is
defined and the conditions are established for reliable life calculations.
This document is not applicable to designs where the rolling elements operate directly on the slide
surface of the machine equipment, unless that surface is equivalent in all respects to the raceway of the
linear motion rolling bearing component it replaces.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 281 and ISO 5593, and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
recirculating linear ball bearing, sleeve type, with or without raceway grooves
basically cylindrical sleeve provided with a number of closed loops of recirculating balls designed to
achieve linear rolling motion along a hardened cylindrical shaft
Note 1 to entry: See Figure 1.
Note 2 to entry: The raceways in the sleeve can be designed cylindrical as well as steel inserts with raceway
grooves parallel to the axis.
© ISO 2017 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 14728-1:2017(E)

Figure 1 — Recirculating linear ball bearing, sleeve type
3.2
recirculating linear ball (or roller) bearing, linear guideway, carriage type
linear ball (or roller) bearing provided with a number of symmetrically arranged, closed loops of
recirculating balls (or rollers) designed to achieve linear rolling motion along a hardened guideway
furnished with adequate raceways
Note 1 to entry: See Figure 2.
Figure 2 — Recirculating linear ball (or roller) bearing, linear guideway, carriage type
2 © ISO 2017 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 14728-1:2017(E)

3.3
non-recirculating linear ball bearing, linear guideway, deep groove type
linear bearing with balls as rolling elements, each ball having two points of contact
Note 1 to entry: See Figure 3.
Note 2 to entry: The cross-sectional radii of the raceway grooves in the two guideways are equal and may lie
between 0,52 D and infinity.
w
Figure 3 — Non-recirculating linear ball bearing, linear guideway, deep groove type
3.4
non-recirculating linear ball bearing, linear guideway, four-point-contact type
linear bearing with balls as rolling elements, each ball having four points of contact
Note 1 to entry: See Figure 4.
Note 2 to entry: The cross-sectional radii of the raceway grooves for the four points of contact in the two
guideways are equal and may lie between 0,52 D and infinity.
w
Figure 4 — Non-recirculating linear ball bearing, linear guideway, four-point-contact type
© ISO 2017 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 14728-1:2017(E)

3.5
non-recirculating linear roller bearing, linear guideway, flat type
linear bearing with needle rollers or cylindrical rollers as rolling elements
Note 1 to entry: See Figure 5.
Figure 5 — Non-recirculating linear roller bearing, linear guideway, flat type
3.6
non-recirculating linear roller bearing, linear guideway, V-angle type
linear bearing with guideways designed as parts of a V with a 90° angle
Note 1 to entry: See Figure 6.
Note 2 to entry: Needle rollers or cylindrical rollers are used as rolling elements.
Figure 6 — Non-recirculating linear roller bearing, linear guideway, V-angle type
4 © ISO 2017 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 14728-1:2017(E)

3.7
non-recirculating linear roller bearing, linear guideway, crossed roller type
linear bearing with cylindrical rollers arranged in a crossed roller construction
Note 1 to entry: See Figure 7.
Figure 7 — Non-recirculating linear roller bearing, linear guideway, crossed roller type
3.8
life
distance one of the raceways moves in relation to the
other raceway before the first evidence of fatigue develops in the material of one of the raceways or one
of the rolling elements
3.9
reliability

percentage of the group that is expected to attain or exceed a specified life
Note 1 to entry: The reliability of an individual linear motion rolling bearing is the probability that the bearing
will attain
...

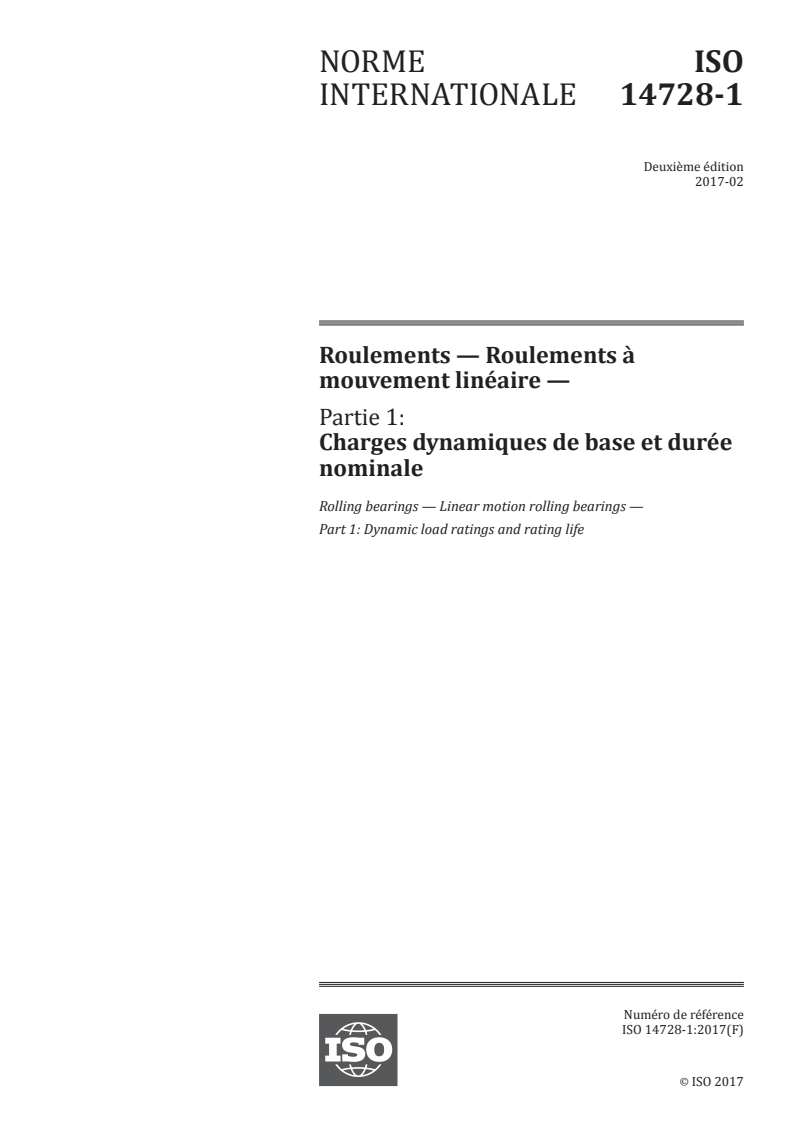

NORME ISO
INTERNATIONALE 14728-1
Deuxième édition
2017-02
Roulements — Roulements à
mouvement linéaire —
Partie 1:
Charges dynamiques de base et durée
nominale
Rolling bearings — Linear motion rolling bearings —
Part 1: Dynamic load ratings and rating life
Numéro de référence
ISO 14728-1:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 14728-1:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14728-1:2017(F)

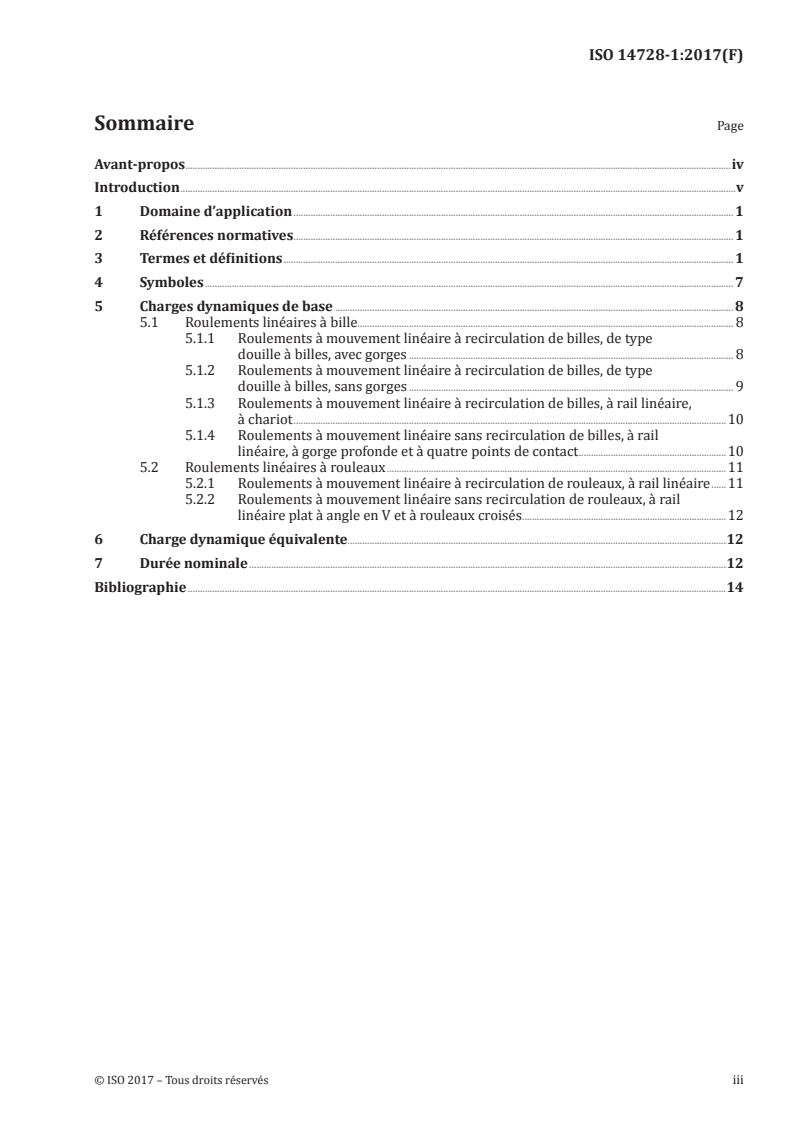

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 7
5 Charges dynamiques de base . 8
5.1 Roulements linéaires à bille. 8
5.1.1 Roulements à mouvement linéaire à recirculation de billes, de type
douille à billes, avec gorges . 8
5.1.2 Roulements à mouvement linéaire à recirculation de billes, de type
douille à billes, sans gorges . 9
5.1.3 Roulements à mouvement linéaire à recirculation de billes, à rail linéaire,
à chariot .10
5.1.4 Roulements à mouvement linéaire sans recirculation de billes, à rail
linéaire, à gorge profonde et à quatre points de contact .10
5.2 Roulements linéaires à rouleaux .11
5.2.1 Roulements à mouvement linéaire à recirculation de rouleaux, à rail linéaire .11
5.2.2 Roulements à mouvement linéaire sans recirculation de rouleaux, à rail
linéaire plat à angle en V et à rouleaux croisés .12
6 Charge dynamique équivalente.12
7 Durée nominale .12
Bibliographie .14
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14728-1:2017(F)

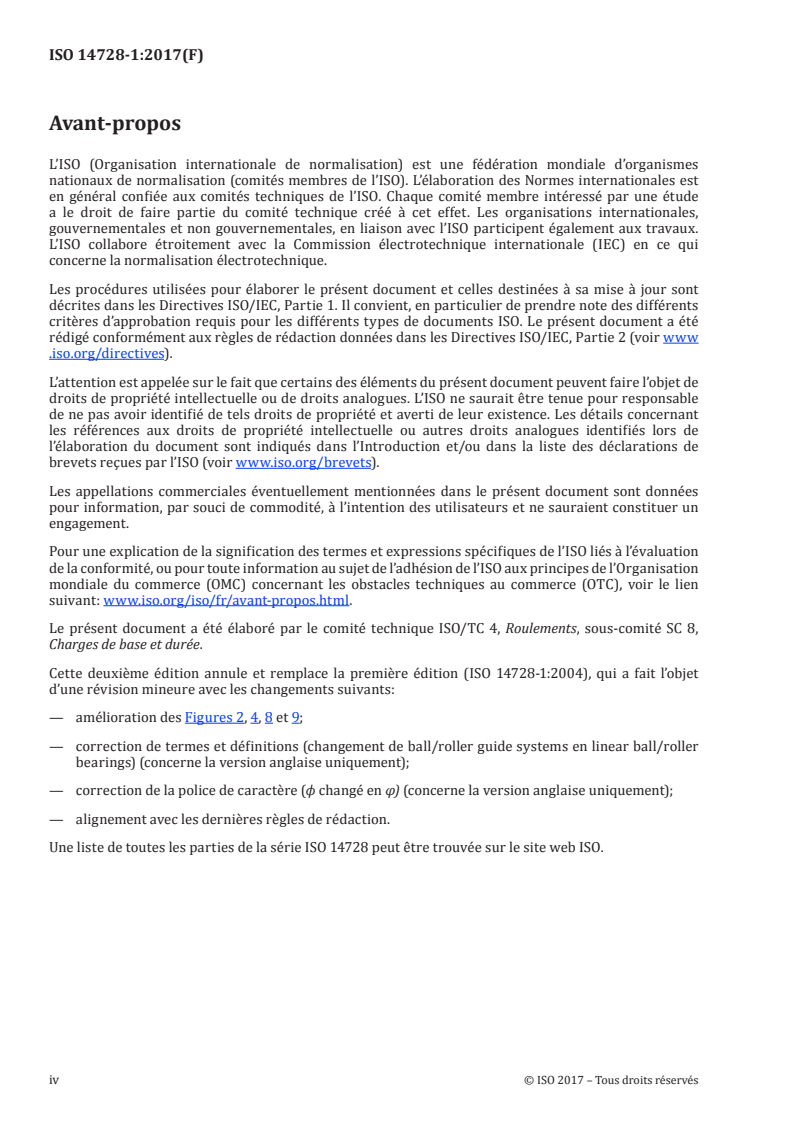

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 8,
Charges de base et durée.
Cette deuxième édition annule et remplace la première édition (ISO 14728-1:2004), qui a fait l’objet
d’une révision mineure avec les changements suivants:
— amélioration des Figures 2, 4, 8 et 9;
— correction de termes et définitions (changement de ball/roller guide systems en linear ball/roller
bearings) (concerne la version anglaise uniquement);
— correction de la police de caractère (ϕ changé en φ) (concerne la version anglaise uniquement);
— alignement avec les dernières règles de rédaction.
Une liste de toutes les parties de la série ISO 14728 peut être trouvée sur le site web ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14728-1:2017(F)

Introduction
Il est souvent impossible dans la pratique d’établir par des essais l’aptitude à l’emploi d’un roulement à
mouvement linéaire destiné à une application spécifique. Les modes opératoires suivants se sont avérés
être un substitut approprié et commode des essais:
— calcul de la durée de vie avec des charges dynamiques (ISO 14728-1);
— facteur de charge statique de sécurité sous charge statique (ISO 14728-2).
La durée d’un roulement à mouvement linéaire correspond à la distance parcourue par l’un des chemins
de roulement par rapport à l’autre avant l’apparition du premier signe de fatigue de la matière de l’un
des chemins de roulement ou de l’un des éléments roulants.
Les formules permettant de calculer la charge dynamique de base sont issues de la théorie de
[7] [8]
Lundberg et de Palmgren .
© ISO 2017 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14728-1:2017(F)
Roulements — Roulements à mouvement linéaire —
Partie 1:
Charges dynamiques de base et durée nominale
1 Domaine d’application
Le présent document spécifie les méthodes de calcul de la charge dynamique de base et de la durée
nominale des roulements à mouvement linéaire en acier trempé courant, de haute qualité, fabriqués
conformément aux règles de l’art, et de conception classique en ce qui concerne la forme des surfaces
de contact des roulements. La durée des roulements à mouvement linéaire est définie, et les conditions
sont établies pour des conditions de vie fiables.
Le présent document n’est pas applicable aux modèles dans lesquels les éléments de roulement opèrent
directement sur la surface de la machine, sauf si cette surface est équivalente à tous égards au chemin
de roulement du composant du roulement à mouvement linéaire qu’elle remplace.
2 Références normatives
Il n’y a pas de références normatives dans le présent document.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 281 et
ISO 5593 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
3.1
roulement à mouvement linéaire à recirculation de billes, de type douille à billes, avec ou
sans gorges
bague cylindrique comportant un certain nombre de circuits fermés de recirculation de billes, destinée
à effectuer un mouvement linéaire le long d’un arbre cylindrique trempé
Note 1 à l’article: Voir Figure 1.
Note 2 à l’article: Les chemins de roulement dans la bague peuvent être cylindriques, de même que les inserts en
acier avec gorges parallèles à l’axe.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 14728-1:2017(F)

Figure 1 — Roulement à mouvement linéaire à recirculation de billes, de type douille à billes
3.2
roulement à mouvement linéaire à recirculation de billes (ou de rouleaux), à rail linéaire, à chariot
roulement linéaire comportant un certain nombre de circuits fermés de recirculation de billes (ou de
rouleaux) et disposés de manière symétrique, conçu pour réaliser un mouvement linéaire le long d’un
rail trempé équipé de chemins de roulement appropriés
Note 1 à l’article: Voir Figure 2.
Figure 2 — Roulement à mouvement linéaire à recirculation de billes (ou de rouleaux), à rail
linéaire, à chariot
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 14728-1:2017(F)

3.3
roulement à mouvement linéaire sans recirculation de billes, à rail linéaire, à gorges profondes
roulement linéaire dont les éléments roulants sont des billes, chaque bille ayant deux points de contact
Note 1 à l’article: Voir Figure 3.
Note 2 à l’article: Les rayons de section des gorges du chemin de roulement dans les deux rails sont égaux et
peuvent se situer entre 0,52 D et l’infini.
w
Figure 3 — Roulement à mouvement linéaire sans recirculation de billes,
à rail linéaire, à gorges profondes
3.4
roulement à mouvement linéaire sans recirculation de billes, à rail linéaire, à quatre points
de contact
roulement linéaire dont les éléments roulants sont des billes, chaque bille ayant quatre points de contact
Note 1 à l’article: Voir Figure 4.
Note 2 à l’article: Les rayons de section des gorges du chemin de roulement pour les quatre points de contact du
roulement dans les deux rails sont égaux et peuvent se situer entre 0,52 D et l’infini.
w
Figure 4 — Roulement à mouvement linéaire sans recirculation de billes,
à rail linéaire à quatre points de contact
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 14728-1:2017(F)

3.5
roulement à mouvement linéaire sans recirculation de rouleaux, à rail linéaire de type plat
roulement linéaire dont les éléments roulants sont des aiguilles ou des rouleaux cylindriques
Note 1 à l’article: Voir Figure 5.
Figure 5 — Roulement à mouvement linéaire sans recirculation de rouleaux, à rail linéaire de
type plat
3.6
roulement à mouvement linéaire sans recirculation de rouleaux, à rail linéaire à angle en V
roulement linéaire dont les rails forment un V selon un angle de 90°
Note 1 à l’article: Voir Figure 6.
Note 2 à l’article: Les éléments roulants sont des aiguilles ou des rouleaux cylindriques.
Figure 6 — Roulement à mouvement linéaire sans recirculation de rouleaux,
à rail linéaire à angle en V
4 © ISO 2017 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 14728-1:2017(F)

3.7
roulement à mouvement linéaire sans recirculation de rouleaux, à rail linéaire, à rouleaux croisés
roulement linéaire dont les rouleaux cylindriques sont croisés
Note 1 à l’article: Voir Figure 7.
Figure 7 — Roulement à mouvement linéaire sans recirculation de rouleaux,
à rail linéaire, à rouleaux croisés
3.8
durée
distance parcourue par l’un des chemins de
roulement par rapport à l’autre avant l’apparition du premier signe de fatigue de la matière de l’un des
chemins de roulement ou de l’un des éléments roulants
3.9
fiabilité
conditions> pourcentage de ces roulements qu’on s’attend à voir atteindre ou dépasser une durée
déterminée
Note 1 à l’article: La fiabilité d’un roulement à m
...
