IS0
INTERNATIONAL STANDARD
286-l
First edition
1988-09-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXJJYHAPOAHAR OPTAHM3A~Mfl f-t0 CTAHflAPTM3A~MM
IS0 system of limits and fits -
Part I :
Bases of tolerances, deviations and fits
Syst&me IS0 de tokkances et d’ajustements -
Partie 7 : Base des tokances, harts et ajustements
Reference number
IS0 286-l : 1988 (E)

---------------------- Page: 3 ----------------------

SIST ISO 286-1:1999

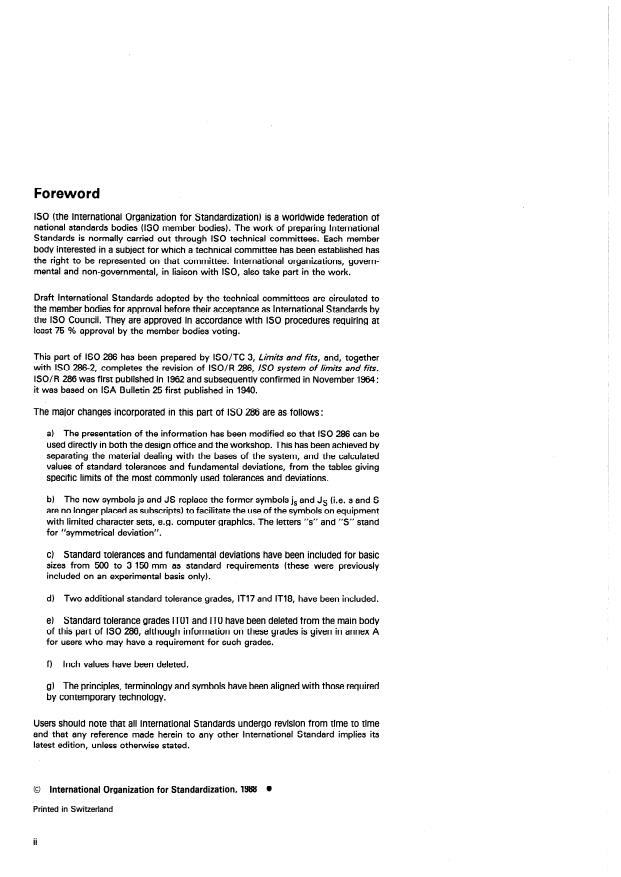

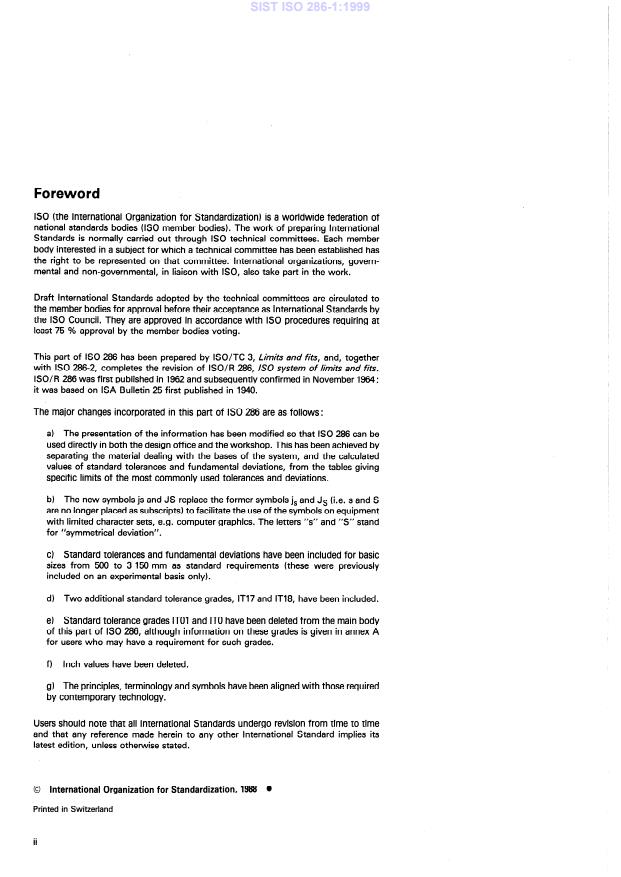

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (is0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
This part of IS0 286 has been prepared by ISO/TC 3, Limits and fits, and, together
with IS0 286-2, completes the revision of ISO/R 286, /SO system of limits and fits.
ISO/R 286 was first published in 1962 and subsequently confirmed in November 1964;
it was based on ISA Bulletin 25 first published in 1940.
The major changes incorporated in this part of IS0 286 are as follows:
a) The presentation of the information has been modified so that IS0 286 can be
used directly in both the design office and the workshop. This has been achieved by
separating the material dealing with the bases of the system, and the calculated
values of standard tolerances and fundamental deviations, from the tables giving
specific limits of the most commonly used tolerances and deviations.
b) The new symbols js and JS replace the former symbols js and Js (i.e. s and S
are no longer placed as subscripts) to facilitate the use of the symbols on equipment
with limited character sets, e.g. computer graphics. The letters “s” and “S” stand
for “symmetrical deviation”.
c) Standard tolerances and fundamental deviations have been included for basic
sizes from 500 to 3 150 mm as standard requirements (these were previously
included on an experimental basis only).
d) Two additional standard tolerance grades, IT17 and IT18, have been included.
e) Standard tolerance grades IT01 and IT0 have been deleted from the main body
of this part of IS0 286, although information on these grades is given in annex A
for users who may have a requirement for such grades.
f) Inch values have been deleted.
aligned required
The principles, terminology and symbols
9)
contemporary technology.
bY
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0
0 International Organization for Standardization, 1988
Printed in Switzerland
ii

---------------------- Page: 4 ----------------------

SIST ISO 286-1:1999
ISO286-1:1988 EI
Contents
1
Introduction. .
1
Scope .
1
Field of application .
1
References .
2
Terms and definitions .
Symbols, designation and interpretation of tolerances, deviations
6
andfits. .
9
6 Graphical representation .
10
7 Reference temperature .
8 Standard tolerances for basic sizes up to 3 150 mm. . 10
10
Fundamental deviations for basic sizes up to 3 150 mm .
9
Bibliography . 16
IO
Annexes
............................... 17
A Bases of the IS0 system of limits and fits
....................................... 23
B Examples of the use of IS0 286-l
24
C Equivalentterms .
. . .
III

---------------------- Page: 5 ----------------------

SIST ISO 286-1:1999
This page intentionally left blank

---------------------- Page: 6 ----------------------

SIST ISO 286-1:1999
INTERNATIONAL STANDARD IS02864 : 1988 (E)
IS0 system of limits and fits -
Part 1:
Bases of tolerances, deviations and fits
0 Introduction 2 Field of application
The need for limits and fits for machined workpieces was The IS0 system of limits and fits provides a system of
brought about mainly by the inherent inaccuracy of manufac- tolerances and deviations suitable for plain workpieces.’
turing methods, coupled with the fact that “exactness” of size
was found to be unnecessary for most workpieces. In order For simplicity and also because of the importance of cylindrical
that function could be satisfied, it was found sufficient to workpieces of circular section, only these are referred to ex-
manufacture a given workpiece so that its size lay within two plicitly. It should be clearly understood, however, that the
tolerances and deviations given in this International Standard
permissible limits, i.e. a tolerance, this being the variation in
size acceptable in manufacture. equally apply to workpieces of other than circular section.
In particular, the general term “hole” or “shaft” can be taken
Similarly, where a specific fit condition is required between
mating workpieces, it is necessary to ascribe an allowance, as referring to the space contained by (or containing) the two
parallel faces (or tangent planes) of any workpiece, such as the
either positive or negative, to the basic size to achieve the re-
quired clearance or interference, i.e. a “deviation”. width of a slot or the thickness of a -key.
With developments in industry and international trade, it The system also provides for fits between mating cylindrical
became necessary to develop formal systems of limits and fits, features or fits between workpieces having features with
parallel faces, such as the fit between a key and keyway, etc.
firstly at the industrial level, then at the national level and later
at the international level.
NOTE - It should be noted that the system is not intended to provide
fits for workpieces with features having other than simple geometric
This International Standard therefore gives the internationally
forms.
accepted system of limits and fits.
For the purposes of this part of IS0 286, a simple geometric form
consists of a cylindrical surface area or two parallel planes.
Annexes A and B give the basic formulae and rules necessary
for establishing the system, and examples in the use of the
standard are to be regarded as an integral part of the standard.
3 References
Annex C gives a list of equivalent terms used in IS0 286 and
NOTE - See also clause 10.
other International Standards on tolerances.
IS0 1, Standard reference temperature for industrial length
measurements.
1 Scope
IS0 286-2, IS0 system of limits and fits - Part 2: Tables of
standard tolerance grades and limit deviations for holes and
This part of IS0 286 gives the bases of the IS0 system of limits
shafts.
and fits together with the calculated values of the standard
tolerances and fundamental deviations. These values shall be
IS01 R 1938, IS0 system of limits and fits - Inspection of plain
taken as authoritative for the application of the system (see also
workpieces. 1 )
clause A. 1).
This part of IS0 286 also gives terms and definitions together IS0 8015, Technical drawings - Fundamental tolerancing
with associated symbols. principle.
1) At present under revision.
1

---------------------- Page: 7 ----------------------

SIST ISO 286-1:1999
Is0 286-1 : 1988 E)
4.5 zero line: In a graphical representation of limits and fits,
4 Terms and definitions
the straight line, representing the basic size, to which the devi-
For the purposes of this International Standard, the following ations and tolerances are referred (see figure 7).
terms and definitions apply. It should be noted, however, that
n, the zero line is
According to conventio drawn horizontally,
some of the terms are defined in a more restricted sense than in
with positive deviations shown above and negative deviations
common usage.
below (see figure 2).
4.1 shaft: A term used, according to convention, to
describe an external feature of a workpiece, including features
which are not cylindrical (see also clause 2).
4.1.1 basic shaft: Shaft chosen as a basis for a shaft-basis
system of fits (see also 4.11.1).
Zero line (4.5)
For the purposes of the IS0 system of limits and fits, a shaft the
upper deviation of which is zero.
ti
zf
4.2 hole : A term used, according to convention, to describe
w
.-
cn
an internal feature of a workpiece, including features which are
0
.a
not cylindrical (see also clause 2).
8
M
:
4.2.1 basic hole: Hole chosen as a basis for a hole-basis
system of fits (see also 4.11.2).
For the purposes of the IS0 system of limits and fits, a hole the
lower deviation of which is zero.
Es
4.3 size : A number expressing, in a particular unit, the
Figure 1 - Basic size, and maxim urn and minimum
numerical value of a linear dimension.
limits of size
4.3.1 basic size; nominal size: The size from which the
4.6 deviation: The algebraic difference between a size
limits of size are derived by the application of the upper and
(actual size, limit of size, etc.) and the corresponding basic size.
lower deviations (see figure 1).
NOTE - Symbols for shaft deviations are lower case letters (es, ei) and
NOTE - The basic size or a number, symbols for hole deviations are upper case letters (Es, EI) (see
can be a
e.g. 32; 15; 8,75; 0,5; etc. figure 2).
limit deviations : Upper deviation and lower deviation.
4.6.1
4.3.2 actual size: The size of a feature, obtained by
measurement.
4.6.1.1 upper deviation (ES, es) : The algebraic difference
between the maximum limit of size and the corresponding basic
size (see figure 2).
4.3.2.1 actual local size: Any individual distance at any
cross-section of a feature, i.e. any size measured between any
4.6.1.2 lower deviation (EL ei) : The algebraic difference
two opposite points.
between the minimum limit of size and the corresponding basic
size (see figure 2).
4.3.3 limits of size: The two extreme permissible sizes of a
feature, between which the actual size should lie, the limits of 4.6.2 fundamental deviation: For the purposes of the IS0
size being included. system of limits and fits, that deviation which defines the
position of the tolerance zone in relation to the zero line (see
figure 2).
4.3.3.1 maximum limit of size: The greatest permissible
size of a feature (see figure 1). NOTE - This may be either the upper or lower deviation, but, accord-
ing to convention, the fundamental deviation is the one nearest the
zero line.
4.3.3.2 minimum limit of size : The smallest permissible size
of a feature (see figure 1).
4.7 size tolerance: The difference between the maximum
limit of size and the minimum limit of size, i.e. the difference
between the upper deviation and the lower deviation.
4.4 limit system: A system of standardized tolerances and
deviations.
NOTE - The tolerance is an absolute value without sign.
2

---------------------- Page: 8 ----------------------

SIST ISO 286-1:1999
IS0 286-l I 1988 E)
- Lower deviation (EI, ei 1 (4.6.1.2)
Clearance (4.8)
+
r
Tolerance zone (4.7.3)
tolerance (4.7)
5
- (ES, es)
P Zero line (4.5) (4.6.1.1) ,~
0
l - I w
A
0
z
.-
-
2 F-
n
ti
s
T
8
.-
cn
-
0
.-
Ei
m
Figure 3 - Clearance
Figure 2 - Conventional representation of a
tolerance zone
4.8.1 minimum clearance: In a clearance fit, the positive
difference between the minimum limit of size of the hole and
the maximum limit of size of the shaft (see figure 4).
4.7.1 standard tolerance (IT) : For the purposes of the IS0
system of limits and fits, any tolerance belonging to this
4.8.2 maximum clearance: In a clearance or transition fit,
system.
the positive difference between the maximum limit of size of
the hole and the minimum limit of size of the shaft (see
NOTE - The letters of the symbol IT stand for “International
figures 4 and 5).
Tolerance” grade.
4.9 interference : The negative difference between the sizes
4.7.2 standard tolerance grades: For the purposes of the
of the hole and the shaft, before assembly, when the diameter
IS0 system of limits and fits, a group of tolerances (e.g. IJ7),
of the shaft is larger than the diameter of the hole (see
considered as corresponding to the same level of accuracy for
figure 6).
all basic sizes.
4.9.1 minimum interference: In an interference fit, the
4.7.3 tolerance zone : In a graphical representation of
negative difference, before assembly, between the maximum
tolerances, the zone, contained between two lines representing
limit of size of the hole and the minimum limit of size of the
the maximum and minimum limits of size, defined by the
shaft (see figure 7).
magnitude of the tolerance and its position relative to the zero
line (see figure 2).
4.7.4 tolerance class: The term used for a combination of
fundamental deviation and a tolerance grade, e.g. h9, D13, etc.
4.7.5 standard tolerance factor (i, I): For the purposes of .
the IS0 system of limits and fits, a factor which is a function of
A-
1
C-
the basic size, and which is used as a basis for the determi-
4
I
nation of the standard tolerances of the system.
s
ci
06
ti
5
NOTES
ii
5
a
z
1 The standard tolerance factor i is applied to basic sizes less than or
E
equal to 500 mm.
i
.-
.-
The standard tolerance factor I is applied to basic sizes greater than
2
;
500 mm.
4.8 clearance: The positive difference between the sizes of
the hole and the shaft, before assembly, when the diameter of
the shaft is smaller than the diameter of the hole (see figure 3).
Figure 4 - Clearance fit
3

---------------------- Page: 9 ----------------------

SIST ISO 286-1:1999
IS0 286-1 : 1988 (E)
Maximum
Minimum
Maximum
clearance
interference ‘-1 I- interference
(4.8.2)
r
1
Maximum
Interference fit
Figure 7 -
interference 2
(4.9.2)
4.10.1 clearance fit: A fit that always provides a clearance
Figure 5 - Transition fit
between the hole and shaft when assembled, i.e. the minimum
size of the hole is either greater than or, in the extreme case,
equal to the maximum size of the shaft (see figure 8).
Interference
(4.9)
Hole
Hole
Shaft
Shaft
Figure 8 - Schematic representation of clearance fits
4.10.2 interference fit: A fit which everywhere provides an
interference between the hole and shaft when assembled, i.e.
the maximum size of the hole is either smaller than or, in the ex-
treme case, equal to the minimum size of the shaft (see
figure 9).
Figure 6 - Interference
Shaft
4.9.2 maximum interference: In an interference or tran-
Shaft
sition fit, the negative difference, before assembly, between
the minimum limit of size of the hole and the maximum limit of
size of the shaft (see figures 5 and 7).
4.10 fit: The relationship resulting from the difference,
Zero line .
before assembly, between the sizes of the two features (the t
Hole Hole
hole and the shaft) which are to be assembled.
NOTE - The two mating parts of a fit have a common basic size. Schematic representation of interference fits
Figure 9 -
4

---------------------- Page: 10 ----------------------

SIST ISO 286-1:1999
IS0 286-l : 1988 (El
4.11.2 hole-basis. system of fits : A system of fits in which
4.103 transition fit: A fit which may provide either a
the required clearances or interferences are. obtained by
clearance or an interference between the hole and shaft when
associating shafts of various tolerance classes with holes of a
assembled, depending on the actual sizes of the hole and shaft,
single tolerance class.
i.e. the tolerance zones of the hole and the shaft overlap com-
pletely or in part (see figure IO).
For the purposes of the IS0 system of limits and fits, a system
of fits in which the minimum limit of size of the hole is identical
Shaft
. . .
to the basic size, i.e. the lower deviation is zero (see figure 12).
Hole
Zero line ,
Figure 10 - Schematic representation of transition fits
4.10.4 variation of a fit: The arithmetic sum of the
tolerances of the two features comprising the fit.
NOTE - The variation of a fit is an absolute value without sign.
4.11 fit system : A system of fits comprising shafts and
holes belonging to a limit system.
- Basic size (4.3.1)
4.11.1 shaft-basis system of fits: A system of fits in which
the required clearances or interferences are obtained by
NOTES
associating holes of various tolerance classes with shafts of a
single tolerance class.
1 The horizontal continuous lines represent the fundamental devi-
ations for holes or shafts.
For the purposes of the IS0 system of limits and fits, a system
of fits in which the maximum limit of size of the shaft is
2 The dashed lines represent the other limits and show the possibility
identical to the basic size, i.e. the upper deviation is zero (see
of different combinations between holes and shafts, related to their
figure I I).
grade of tolerance (e.g. H6/ h6, H6/js5, H6/p4).
Figure 12 - Hole-basis system of fits
4.12 maximum material limit (MML): The designation
applied to that of the two limits of size which corresponds to
the maximum material size for the feature, i.e.
-
the maximum (upper) limit of size for an external
feature (shaft),
Shaft “h”
-
the minimum (lower) limit of size for an internal feature
(hole).
NOTE - Previously called “GO limit”.
L Basic size (4.3.1)
4.13 least material limit (LMLI : The designation applied to
that of the two limits of size which corresponds to the minimum
NOTES material size for the feature, i.e.
1 The horizontal continuous lines represent the fundamental devi-
-
the minimum (lower) limit of size for an external feature
ations for holes or shafts.
(shaft),
2 The dashed lines represent the other limits and show the possibility
of different combinations between holes and shafts, related to their -
the maximum (upper) limit of size for an internal feature
grade of tolerance (e.g. G71h4, H6/h4, M5/h4).
(hole).
- Previously called “NOT GO limit”.
Figure 11 - Shaft-basis system of fits NOTE
5

---------------------- Page: 11 ----------------------

SIST ISO 286-1:1999
IS0 286-1 : 1988 (E)
Examples :
5 Symbols, designation and interpretation
of tolerances, deviations and fits
32H7
8OjsI5
10096
5.1 Symbols
-0 012
IO0 -0:034
5.1 .l Standard tolerance grades
ATTENTION - In order to distinguish between holes and
The standard tolerance grades are designated by the letters IT
shafts when transmitting information on equipment with
followed by a number, e.g. IJ7. When the tolerance grade is
limited character sets, such as telex, the designation shall be
associated with (a) letter(s) representing a fundamental
prefixed by the following letters:
deviation to form a tolerance class, the letters IT are omitted,
e.g. h7. -
H or h for holes;
- S or s for shafts.
NOTE - The IS0 system provides for a total of 20 standard tolerance
grades of which grades IT1 to IT18 are in general use and are given in
the main body of the standard. Grades IT0 and ITOl, which are not in Examples :
general use, are given in annex A for information purposes.
5OH5 becomes H5OH5 or h5Oh5
5Oh6 becomes S5OH6 or s5Oh6
5.1.2 Deviations
This method of designation shall not be on
drawings.
5.1.2.1 Position of tolerance zone
The position of the tolerance zone with respect to the zero line,
5.2.3 Fit
which is a function of the basic size, is designated by (an) upper
case letter(s) for holes (A . . . ZC) or (a) lower case letter(s) for
A fit requirement between mating features shall be designated
shafts (a . . . zc) (see figures I3 and 14).
bY
NOTE - To avoid confusion, the following letters are not used :
a) the common basic size;
I, i; L, I; 0, 0; Q, q; W, w.
b) the tolerance class symbol for the hole;
c) the tolerance class symbol for the shaft.
5.1.2.2 Upper deviations
Examples :
The upper deviations are designated by the letters “ES” for
Ii7
52H7lg6 or 52 -
holes and the letters “es” for shafts.
96
ATTENTION - In order to distinguish between the hole and
5.1.2.3 Lower deviations
the shaft when transmitting information on equipment with
limited character sets, such as telex, the designation shall be
The lower deviations are designated by the letters “El” for
prefixed by the following letters:
holes and the letters “ei” for shafts.
- H or h for holes;
5.2 Designation
- S or s for shafts;
-
and the basic size repeated.
5.2.1 Tolerance class
Examples :
A tolerance class shall be designated by the letter(s) represent-
ing the fundamental deviation followed by the number
52H7/g6 becomes H52H7/S52G6 or h52h7/s52g6
representing the standard tolerance grade.
This method of designation shall not be used on
Examples :
drawings.
H7 (holes)
h7 (shafts)
5.3 Interpretation of a toleranced size
5.3.1 Tolerance indication in accordance with IS0 8015
5.2.2 Toleranced size
The tolerances for workpieces manufactured to drawings
A toleranced size shall be designated by the basic size followed
marked with the notation, Tolerancing IS0 8015, shall be
by the designation of the required tolerance class, or the ex-
plicit deviations. interpreted as indicated in 5.3. I. I and 5.3.1.2.

---------------------- Page: 12 ----------------------

SIST ISO 286-1:1999
Is0 286-I : 1988 (El
a) Holes (internal features)
2
0
.-
z
.-
$
u
5
E
E
3
z
b) Shafts (external features)
NOTES
I According to convention, the fundamental deviation is the one defining the nearest limit to the zero line.
2 For details concerning fundamental deviations for J/j, K/k, M/m and N/n, see figure 14.
Figure 13 - Schematic representation of the positions of fundamental deviations

---------------------- Page: 13 ----------------------

SIST ISO 286-1:1999
60286-1:1988 E)
I
U
N
0
CL
1
P
is
L
t
0
I-- l-
--
t
0
. .
. .
CL) LLJ
a
l-
l-
0 0
z z

---------------------- Page: 14 ----------------------

SIST ISO 286-1:1999
IS0 286-k 1988 a(E)
6 Graphical representation
53.1 .I Linear size tolerances
The major terms and definitions given in clause 4 are illustrated
A linear size tolerance controls only the actual local sizes (two-
in figure 15.
point measurements) of a feature, but not its form deviations
(for example circularity and straightness deviations of a cylin-
In practice, a schematic diagram such as that shown in
drical feature or flatness deviations of parallel surfaces). There
figure 16 is used for simplicity. In this diagram, the axis of the
is no control of the geometrical interrelationship of individual
workpiece, which is not shown in the figure, according to con-
features by the size tolerances. (For further information, see
vention always lies below the diagram.
ISO/R 1938 and IS0 8015.)
two deviations of the hole are
In the example illustrated, the
5.3.1.2 Envelope requirement
positive and those of the shaft are negative.
Single features, whether a cylinder, or established by two
parallel planes, having the function of a fit between mating
parts, are indicated on the drawing by the symbol @ in ad-
Upper deviation (4.6.1.1) -
dition to the dimension and tolerance. This indicates a mutual
K
Lower deviation (4.6.1.2)
dependence of size and form which requires that the envelope
zi
of perfect form for the feature at maximum material size shall
8
not be violated. (For further information, see ISO/R 1938 and Hole (4.2)
1
r r
IS0 8015.)
NOTE - Some national standards (which should be referred to on the
drawing) specify that the envelope requirement for single features is
the norm and therefore this is not indicated separately on the drawing.
53.2 Tolerance indication not in accordance with
IS0 6015
The tolerances for workpieces manufactured to drawings
which do not have the notation, Tolerancing IS0 6015, shall
be interpreted in the following ways within the stipulated
length :
a) For holes
The diameter of the largest perfect imaginary cylinder,
which can be inscribed within the hole so that it just con-
tacts the highest points of the surface, should not be smaller
than the maximum material limit of size. The maximum
diameter at any position in the hole shall not exceed the
Minimum limit of size (4.3.3.2) -
least material limit of size.
Maximum limit of size (4.3.3.1)
b) For shafts
Basic size (4.3.1)
A
The diameter of the smallest perfect imaginary cylinder,
which can be circumscribed about the shaft so that it just
Figure 15 - Graphical representation
contacts the highest points of the surface, should not be
larger than the maximum material limit of size. The mini-
mum diameter at any position on the shaft shall be not less
than the least material limit of size.
Hole
+
The interpretations given in a) and b) mean that if a workpiece
is everywhere at its maximum material limit, that workpiece
5
should be perfectly round and straight, i.e. a perfect cylinder.
ii
0
.-
O-
Unless otherwise specified, and subject to the above require-
%
.-
ments, departures from a perfect cylinder may reach the full 2
n
value of the diameter tolerance specified. For further informa-
Shaft
-
tion, see ISO/R 1938.
NOTE -
In special cases, the maximum form deviations permitted by
the interpretations given in a) and b) may be too large to allow satisfac-
tory functioning of the assembled parts: in such cases, separate
tolerances should be given for the form, e.g. separate tolerances on
Figure 16 - Simplified schematic diagram
circularity and/or straightness (see IS0 1101).

---------------------- Page: 15 ----------------------

SIST ISO 286-1:1999
IS0 286-l : 1988 (El
7 Reference temperature 9.2 Fundamental deviations for holes
[except deviation JS (see 9.311
The temperature at which the dimensions of the IS0 system of
limits and fits are specified is 20 OC (see IS0 I). The fundamental deviations for holes and their respective sign
( + or - ) are shown in figure 18. Values for the fundamental
deviations are given in table 3.
The upper deviation (ES) and lower deviation (H) are
8 Standard tolerances for basic sizes up to
established from the fundamental deviation and the standard
315Omm
tolerance grade (IT) as shown in figure 18.
8.1 Basis of the system
Deviations A to H Deviations K to ZC
The bases for calculating the standard tolerances are given in
(not valid for tolerance grades
annex A.
less than or equal to IT8
of deviation K and tolerance
class M8)
8.2 Values of standard tolerance grades (IT)
Values of standard tolerance grades IT1 to IT18 inclusive are
Zero line
given in table 1. These values are to be taken as authoritative
for the application of the system.
NOTE - Values for standard tolerance grades IT0 and IT01 are given in
annex A.
ES = negative ( - 1 funda-
EI = positive (+ 1 funda-
9 Fundamental deviations for basic sizes up
mental deviation mental deviation
to315Omm
ES = EI + IT EI = ES - IT
9.1 Fundamental deviations for shafts
[except deviation js (see 9.3)]
Figure 18 - Deviations for holes
The fundamental deviations for shafts and their respective sign
( + or - 1 are shown in figure 17. Values for the fundamental
9.3 Fundamental deviations js and JS
deviations are given in table 2.
(see figure 19)
The upper deviation (es) and lower deviation (ei) are estab-
The information given in 9.1 and 9.2 does not apply to fun-
lished from the fundamental deviation and the standard
damental deviations js and JS, which are a symmetrical
tolerance grade (IT) as shown in figure 17.
distribution of the standard tolerance grade about the zero line,
i.e. for js:
Deviations a to h Deviations k to zc IT
es = ei = -
2
and for JS:
IT
ES = EI.= -
2
IT
Zero line
es ES
r
r2
h
w
El
.
ei = positive ( + ) funda-
es = negative ( - 1 funda-
Shaft
I Hole
mental deviation
mental deviation
IT
L
ei = es - IT es = ei + IT
2
Figure 17 - Deviations for shafts
Deviations js and JS
Figure 19 -

---------------------- Page: 16 ----------------------

SIST ISO 286-1:1999
IS0 286-1 : 1988 (EI
9.4 Fundamental deviations j and J
The information given in 9.1 to 9.3 does not apply to fundamental deviations j and J, which are, for the most part, asymmetrical distributions
of the
...

IS0 ’
286-l
NORME INTERNATI
Premikre edition
1988-09-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEX~YHAPO~HAFl OPl-AHL13A~L1R n0 CTAH,QAPTM3Ai&Wl
Systeme IS0 de tokrances et d ’ajustements -
Partie 1 :
Base des tolkances, &arts et ajustements
IS0 system of limits and fits
Part 1: Bases of tolerances, deviations and fits
Numkro de rkf&.-ence
IS0 286-l : 1988 (F)

---------------------- Page: 1 ----------------------
Avant-propos
L ’ISO (Qrganisation internationale de normalisation) est une federation mondiale
d ’organismes nationaux de normalisation (comites membres de I ’ISO). L ’elaboration
des Normes internationales est normalement confide aux comites techniques de I ’ISO.
Chaque comite membre inter-es& par une etude a le droit de faire par-tie du comite
technique tree a cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I ’ISO participent egalement aux travaux.
Les projets de Normes internationales adopt& par les comites techniques sont soumis
aux comites membres pour approbation, avant leur acceptation comme Normes inter-
nationales par De Conseil de I ’ISO. Les Normes internationales sont approuvees confor-
mement aux procedures de I ’ISO qui requierent I ’approbation de 75 % au moins des
comites membres votants.
La presente partie de I ’ISO 286 a ete elaboree par le comite technique ISWTC 3, en
meme temps que I ’ISO 286-2, pour reviser l ’ancienne recommandation ISO/R 286,
Systkme /SO de tole ’rances et d ’ajustements - Partie 7 : Gh&alit&s, tolkances et
&arts, publiee en 1962 et confirmee en novembre 1964, qui prenait elle-meme pour
base le bulletin ISA 25 publie en 1940.
Les principales modifications intervenues dans la presente partie de I ’ISO 286 sont
donnees de a) a g).
a) La presentation des informations a ete modifiee de maniere a les rendre directe-
ment utilisables par les bureaux d ’etudes et les ateliers. On a pour ce faire &pare ce
qui traitait des bases du systeme et des valeurs calculees des tolerances fondamen-
tales et des &arts fondamentaux, des tableaux synoptiques indiquant les limites
specifiques des tolerances et &arts les plus communement rencontres.
b) Les nouveaux symboles js et JS qui remplacent les symboles anterieurs j, et Js
(c ’est-a-dire que s et S ne sont plus indiques en indice) facilitent I ’utilisation des
symboles sur les equipements a jeux de caracteres limit& et notamment en info-
graphie. Les Iettres s/S signifient (( &art symetrique H.
c) Les prescriptions normalisees des tolerances fondamentales et &arts fonda-
mentaux correspondant aux dimensions nominales comprises entre 500 et
3 150 mm (qui ne figuraient dans la recommandation qu ’a titre experimental) ont
ete incluses.
d) Deux degres supplementaires de tolerances fondamentales, IT17 et 1118, ont
ete ajoutes.
e) Les degres de tolerances fondamentales IT01 et IT0 ont ete supprimes du corps
de la presente par-tie de I ’ISO 286 mais, pour des utilisateurs potentiels, les rensei-
gnements correspondants ont ete don& dans l ’annexe A.
f) Les valeurs en inches ont ete supprimees.
g) Les principes de la terminologie et les symboles ont ete alignes sur les pratiques
techniques contemporaines.
L ’attention des utilisateurs est attiree sur le fait que toutes les Normes internationales
sont de temps en temps soumises a revision et que toute reference faite a une autre
Norme internationale dans le present document implique qu ’il s ’agit, sauf indication
contraire, de la derniere edition.
0 Organisation internationale de normalisation, 1988 l
Imprim en Suisse
ii

---------------------- Page: 2 ----------------------
IS0 286-l : 1988 (F)
Sommaire Page
0 Introduction . . . . . . . . . . . . . .
1 Objet. . . . . . . . . . . . . . . . . . . .
Domaine d ’application . . . . .
2
3 References . . . . . . . ‘. . . . . . . .
Termes et definitions a . . . . .
4
Symboles, designation et interpretation des tolerances, &arts
5
et ajustements . . . . . . . . . . . . I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6 Representation graphique . . . . . . . . . . m . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7 Temperature de reference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8 Tolerances fondamentales pour les dimensions nominales inferieures
10
ouegalesa3 150 mm.
9 &arts fondamentaux pour les dimensions nominales inferieures
ou~gales~3150mm. 10
10 Bibliographie . . . . “. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Annexes
A Bases du systeme IS0 de tolerances et d ’ajustements. . 17
B Exemples d ’utilisation de I ’ISO 286-l . 23
C Termes equivalents. . 24
. . .
III

---------------------- Page: 3 ----------------------
ISO286-1 : 1988 (F)
NORME INTERNATIONALE
et d ’ajustements -
SystGme Is0 de tokances
Partie 1 :
ajustements
Base des tolkances, &arts et
0 Introduction
2 Domaine d ’application
L ’imprecision inevitable des methodes de fabrication, associee Le systeme IS0 de tolerances et d ’ajustements fournit un
au fait que, pour la plupart des pieces usinees, une exactitude systeme de tolerances et d ’ecarts applicables aux pieces
dimensionnelle parfaite n ’est pas necessaire, ont mis I ’accent Iisses.
sur le besoin d ’un systeme de tolerances et d ’ajustements.
Pour plus de simplicite et etant donne I ’importance particuliere
On s ’est apercu, en effet, que pour assurer correctement une
des pieces cylindriques 5 section circulaire, seules celles-ci sont
fonction il etait suffisant que les dimensions d ’une piece
prevues explicitement. Mais il reste bien entendu que les tole-
donnee se situent a I ’interieur de deux limites definissant la
rances et &arts don&s dans la presente Norme internationale
variation dimensionnelle admissible en fabrication; c ’est ce
s ’appliquent egalement aux pieces lisses de section autre que
qu ’on appelle la ((tolerance )).
les termes generaux ((al&age)) ou
circulaire. En particulier,
G arbre )) designent egalement I ’espace, contenant ou contenu,
De la meme maniere, pour obtenir un ajustement donne entre
compris entre deux faces (ou plans tangents) paralleles d ’une
deux pieces, une certaine marge est necessaire, soit en plus,
piece quelconque, tel que largeur de rainure, epaisseur de cla-
soit en moins, par rapport a la dimension nominale des pieces a
vette, etc.
assembler, pour obtenir le jeu ou le serrage requis; c ’est ce
qu ’on appelle 1% &art )).
Le systeme s ’explique egalement a l ’ajustement d ’elements
Avec I ’evolution de I ’industrie et des echanges internationaux, il
cylindriques ou a I ’ajustement de pieces presentant des ele-
s ’est aver-e necessaire de mettre au point un systeme formalise
ments 5 faces paralleles, du type clavette et rainure de clavette,
de tolerances et d ’ajustements, d ’abord au niveau de I ’industrie
etc.
elle-meme, puis au niveau national et enfin, ulterieurement au
niveau international.
NOTE - Le systeme ne pkvoit aucune kgie d ’ajustement pour des
pikes constituees dWments de forme geombrique autre que simple.
La presente Norme internationale presente le systeme de tole-
rances et d ’ajustements qui a ete accepte sur le plan inter-
Dans la pr&,ente partie de I ’ISO 286, ((forme geometrique simple ))
national.
signifie une surface cylindrique ou deux plans paralli3les.
Les annexes A et B donnent les formules et regles de base
necessaires a I ’etablissement du systeme ainsi que des exem-
ples d ’utilisation de la presente partie de I ’ISO 286. Elles font
3 Rhfkrences
partie integrante de la norme.
L ’annexe C etabiit une liste des termes equivalents utiiises dans NOTE - Voir egalement le chapitre 10.
I ’ISO 286 et dans d ’autres Normes internationales sur les tole-
rances.
I SO 1, Tempkature normale de reference des mesures indus-
trielles de longueur.
1 Objet
IS0 286-2, Syst&me IS0 de tokrances et d ’ajustements -
Partie 2: Tables des degrh de tokrance normalis& et des
La presente partie de I ’ISO 286 fixe les bases d ’un systeme IS0
&arts limites des al&ages et des arbres.
de tolerances et d ’ajustements et donne les valeurs calculees
des tolerances fondamentales et des &arts fcndamentaux cor-
ISOIR 1938, Syst&me IS0 de tolhances et d ’ajustements -
respondants. Les valeurs font foi pour I ’application du systeme
Wrification des pikes lisses. ’ )
(voir aussi chapitre A. 1).
La presente partie de I ’ISO 286 donne la terminologie et les IS0 8015, Dessins techniques - Principes de tokrancement de
definitions a utiliser ainsi que les symboles correspondants.
base.
1) En Gvision.
1

---------------------- Page: 4 ----------------------
IS0 286-l : 1988 (F)
4.5 ligne z&o: Dans la representation graphique des tole-
4 Termes et dbfinitions
rances et des ajustements, ligne droite representant la dimen-
sion nominale a partir de laquelle sont represent& les &arts
Dans le cadre de la presente Norme internationale, les termes et
(voir figure 1).
definitions suivants sont applicables. ll est toutefois a noter que
certains termes sont definis dans un sens plus restrictif que ne
Par convention, lorsque la ligne zero est tracee horizontale-
le veut generalement I ’usage.
ment, les &arts positifs sont au-dessus et les &arts negatifs
au-dessous (voir figure 2).
4.1 arbre: Terme utilise par convention pour designer tout
element exterieur d ’une piece, meme non cylindrique (voir aussi
chapitre 2).
4.1.1 arbre normal: Arbre choisi pour base d ’un systeme
d ’ajustements a arbre normal (voir aussi 4.11.1).
Dans le systeme IS0 de tolerances et d ’ajustements, arbre dont
I ’ecart superieur est nul.
4.2 al&age: Terme utilise par convention pour designer tout
element interieur d ’une piece, meme non cylindrique (voir aussi
chapitre 2).
4.2.1 al&age normal : Alesage choisi pour base d ’un
systeme d ’ajustements a alesage normal (voir aussi 4.11.2).
Dans le systeme IS0 de tolerances et d ’ajustements, alesage
dont l ’ecart inferieur est nul.
4.3 dimension ; tote : Nombre exprimant, dans I ’unite choi-
sie, la valeur numerique d ’une longueur. (La dimension est
Figure I - Dimension nominale, dimension maximale
appelee tote lorsqu ’elle est inscrite sur un dessin.)
et dimension minimale
4.3.1 dimension nominale: Dimension par reference a
4.6 &art: Difference algebrique entre une dimension (effec-
laquelle sont definies les dimensions limites obtenues par appli-
tive, maximale, etc.) et la dimension nominale correspondante.
cation des &arts superieur et inferieur (voir figure 1).
NOTE - Les symboles d ’ecarts sont indiques en minuscules (es, ei)
NOTE - La dimension nominale peut etre un nombre entier ou un
pour les arbres et en majuscules (ES, E/I pour les alesages (voir
nombre decimal. Exemple : 32 ; 15 ; 8,75 ; 0,75 ; etc.
figure 2).
4.3.2 dimension effective : Dimension d ’un element obte-
4.6.1 harts limites: icart superieur et &art inferieur.
nue par mesurage.
4.6.1 .I hart supbieur (Es, es) : Difference algebrique entre
4.3.2.1 dimension effective locale : Distance quelconque
la dimension maximale et la dimension nominale correspon-
en une section quelconque d ’un element, c ’est-a-dire dimen-
dante (voir figure 2).
sion quelconque mesuree entre deux points opposes quel-
conques.
4.6.1.2 hart infkrieur (FI, ei) : Difference algebrique entre
la dimension minimale et la dimension nominale correspon-
4.3.3 dimensions limites: Les deux dimensions extremes
dante (voir figure 2).
admissibles d ’un element entre lesquelles doit se trouver la
dimension effective, les dimensions limites elles-memes &ant
4.6.2 hart fondamental: Dans le present systeme, celui
incluses.
des &arts qui definit la position de la zone de tolerance par
rapport a la ligne zero (voir figure 2).
4.3.3.1 dimension maximale : Plus grande dimension
NOTE - Ce peut etre soit I ’ecart superieur soit I ’ecart inferieur, mais
admissible d ’un element (voir figure 1).
on choisit par convention celui qui est le plus proche de la ligne zero.
4.3.3.2 dimension minimale : Plus petite dimension admis-
4.7 tolhrance dimensionnelle : Difference entre la dimen-
sible d ’un element (voir figure 1).
sion maximale et la dimension minimale (c ’est-a-dire, difference
entre l ’ecart superieur et I ’ecart inferieur).
4.4 systeme de tokrances: Ensemble systematique de
NOTE - La tolerance est une valeur absolue non affectee de signe.
tolerances et d ’ecarts normalises.
2

---------------------- Page: 5 ----------------------
IS0 286-l : 1988 (F)
&art infkieur (El, ei) (4.6.1.2)
Jeu (4.8)
r
r
I- Zone de tokrance (4.7.3)
Tokrance dimen-
sionnelle (4.7)
r
(ES, es)
5.
Ligne z&o (4.5)
d
0
&
*ti
?
ti
d:
.i 76
fJ)rJ
t s
-
E ‘E
0,”
Figure 3 - Jeu
Figure 2 - Reprbentation conventionnelle d ’une zone
de tolkance
4.8.1 jeu minimal: Dans un ajustement avec jeu, difference
positive entre la dimension minimale de I ’alesage et la dimen-
4.7.1 tokrance fondamentale (IT): Dans le present sion maximale de I ’arbre (voir figure 4).
systeme de tolerances et d ’ajustements, une quelconque des
tolerances de ce systeme.
Dans un ajustement avec jeu ou un
4.8.2 jeu maximal:
ajustement incertain, difference positive entre la dimension
NOTE - Le symbole IT signifie (( International Tolerance )) (Tokrance
maximale de I ’alesage et la dimension minimale de I ’arbre (voir
Internationale).
figures 4 et 5).
4.7.2 degr6 de tokrance normalis& Dans le present
serrage : Valeur absolue de la difference entre les dimen-
4.9
systeme de tolerances et d ’ajustements, ensemble des tole-
sions, avant assemblage, de l ’alesage et de I ’arbre, Iorsque
rances considerees comme correspondant a un meme degre
cette difference est negative, c ’est-a-dire Iorsque le diametre de
de precision pour toutes les dimensions nominales, par
I ’arbre est superieur au diametre de I ’alesage (voir figure 6).
exemple IT7.
Dans un ajustement avec serrage,
4.9.1 serrage minimal :
4.7.3 zone de tolhance: Dans une representation graphi-
difference negative, avant assemblage, entre la dimension
que des tolerances, zone comprise entre les deux lignes repre-
maximale de I/al&age et la dimension minimale de I ’arbre (voir
sentant les dimensions maximale et minimale, definie par la
figure 7).
grandeur de la tolerance et sa position par rapport a la ligne
zero (voir figure 2).
4.7.4 classe de tolhance: Terme qualifiant I ’ensemble d ’un
&art fondamental et d ’une qualite de tolerance, par exemple
h9, D13, etc.
4.7.5 facteur de tolbrance (i, I) : Dans le present systeme
I///////////j
de tolerances et d ’ajustements, facteur, fonction de la dimen-
I
sion nominale, qui sert a determiner les tolerances fondamen-
G
7
c6 a5
tales du systeme.
Ti d:
z
t
NOTES
E E
.-
t
2
E
1 Le facteur de tolerance i s/applique aux dimensions nominales infe-
E
rieures ou 6gales 6 500 mm.
2
7 2
7
2 Le facteur de tokance I s ’applique aux dimensions nominales
supkieures A 500 mm.
4.8 jeu : Difference entre les dimensions, avant assemblage,
: ‘:
de I ’alesage et de I ’arbre, lorsque cette difference est positive,
c ’est-a-dire lorsque le diametre de I ’arbre est inferieur au diame-
Figure 4 - Ajustement avec jeu
tre de I ’alesage (voir figure 3).

---------------------- Page: 6 ----------------------
IS0 286-l : 1988 (F)
Serrage maximal -
- Serrate minimal
Jeu maximal
(4.8.2)
Figure 7 -
Ajustement avec serrage
4.10.1 ajustement avec jeu : Ajustement assurant toujours
L-
Serrage maximal 1
un jeu entre I ’akage et I ’arbre aprh assemblage, c ’est-h-dire
(4.9.2)
un ajustement dans lequel la dimension minimale de I ’akage
est suphieure ou, dans le cas extreme, 6gale 5 la dimension
Figure 5 - Ajustement incertain
maximale de I ’arbre (voir figure 8).
Serrage (4.9)
Al&age
Al&age
r
Ligne z&o
Arbre
Arbre
Figure 8 - Representation schematisee d ’ajustements
avec jeu
4.10.2 ajustement avec serrage : Ajustement assurant tou-
jours un serrage entre I ’aksage et I ’arbre apt-h assemblage,
c ’est-&dire un ajustement dans lequel la dimension maximale
de I ’alkage est infhieure ou, dans le cas extreme, 6gale 5 la
dimension minimale de I ’arbre (voir figure 9).
Figure 6 - Serrage
Arbre
4.9.2 serrage maximal : Dans un ajustement avec serrage
ou un ajustement incertain, diffkence nkgative, avant assem-
blage, entre la dimension minimale de I ’akage et la dimension
maximale de I ’arbre (voir figures 5 et 7).
4.10 ajustement: Relation rkultant de la difference, avant
assemblage, entre les dimensions de deux elements (al&age et
Al&age Al&age
arbre) destirks 5 6tre assembk.
Figure 9 - Representation schematisee d ’ajustements
NOTE - Les deux &+ments de I ’ajustement ont une dimension nomi-
nale commune. avec serrage

---------------------- Page: 7 ----------------------
IS0 286-l : 1988 (F)
4.11.2 systeme d ’ajustements a alesage normal : Ensem-
4.10.3 ajustement incertain: Ajustement assurant tantot
ble systematique d ’ajustements dans lequel les differents jeux
un jeu, tantot un serrage apt-es assemblage en fonction des
ou serrages requis sont obtenus en associant des arbres de
dimensions effectives de I ’alesage et de I ’arbre, c ’est-a-dire que
diverses classes de tolerances a des alesages de classe de tole-
les zones de tolerance de I ’alesage et de I ’arbre se chevauchent
completement ou en partie (voir figure IO). rance unique.
Arbre
Dans le systeme ISO, ensemble systematique d ’ajustements
dans lequel la dimension minimale de I ’alesage est egale a la
dimension nominale, c ’est-a-dire que I ’ecart inferieur est nul
(voir figure 12).
Figure 10 - Representation schematisee d ’ajustements
incertains
4.10.4 tolerance d ’ajustement : Somme arithmetique des
tolerances des deux elements d ’un ajustement.
NOTE - La tolerance d ’ajustement est une valeur absolue sans signe
4.11 systeme d ’ajustements : Ensemble systematique
d ’ajustements entre arbres et al&ages appartenant a un
systeme de tolerances.
L
4.11 .I systeme d ’ajustements 5 arbre normal : Ensemble
- Dimension nominale (4.3.1)
systematique d ’ajustements dans lequel les differents jeux ou
serrages requis sont obtenus en associant des alesages de
diverses classes de tolerances a des arbres de classe de tole-
NOTES
rance unique.
1 Les lignes horizontales continues representent les &arts fondamen-
taux des al&ages ou des arbres.
Dans le systeme ISO, ensemble systematique d ’ajustements
dans lequel la dimension maximale de I ’arbre est egale a la
2 Les lignes en trait interrompu representent les autres limites et indi-
dimension nominale, c ’est-a-dire que I ’ecart superieur est nul
quent les possibilites de combinaison differente des alesages et arbres
(voir figure 11).
selon leur degre de tolerance (par exemple H6/h6, H6/js5, H6/p4).
Figure 12 - Systemes d ’ajustements a alesage normal
4.12 dimension au maximum de matiere (MML) : Qualifi-
catif applique a celle des deux dimensions limites qui corres-
pond au maximum de mat&-e de I ’element, c ’est-a-dire
-
la dimension maximale (superieure) pour un element
exterieur (arbre),
Arbre (( h ))
-
la dimension minimale (inferieure) pour un element
interieur (al&age).
NOTE - Autrefois appelee (( Limite ENTRE )).
i
I-
Dimension nominale (4.3.1)
4.13 dimension au minimum de matiere (LMC): Qualifi-
catif applique a celle des deux dimensions limites qui corres-
pond au minimum de matiere de I ’element, c ’est-a-dire
NOTES
1 Les lignes horizontales continues representent les &arts fondamen-
- la dimension minimale (inferieure) pour un element
taux des alesages ou des arbres.
exterieur (arbre),
2 Les lignes en trait interrompu representent les autres limites et indi-
-
quent les possibilites de combinaison differente des alesages et arbres
la dimension maximale (superieure) pour un element
selon leur degre de tolerance (par exemple G7/h4, H6/h4, M5/h4).
interieur (al&age).
NOTE - Autrefois appelee (( Limite N ’ENTRE PAS )).
Figure 11 - Systeme d ’ajustements 5 arbre normal
5

---------------------- Page: 8 ----------------------
IS0 286-l : 1988 (F)
Exemple :
5 Symboles, dkignation et interpretation
des tokrances, &arts et ajustements
32H7 :
8Ojsl6;
5.1 Sym boles
1 OOg6 ;
100 1 ;gg
I
51.1 Degres de tolerance normalises
ATTENTION - Pour distinguer entre arbres et alesages dans
Les degres de tolerance normalises sont design& par les lettres
les transmissions d ’informations sur materiels a jeux de carac-
IT suivies d ’un nombre, par exemple IT7. Lorsque le degre de
t&es limit& du type telex, la designation doit etre precedee des
tolerance est associe a une Ides) lettre(s) representant un &art
lettres :
fondamental pour donner une classe de tolerance, on supprime
les lettres IT, ce qui donne, par exemple, h7.
- H ou h pour les alesages;
- S ou s pour les arbres.
NOTE - Le systeme IS0 pkvoit un total de 20 degrb de tolhance
normali&: 18 (IT1 5 lT18) sont d ’usage gh-kral et figurent dans le
corps de la norme ; 2 (les degrh IT0 et IT01 ) ne sont pas d ’usage g&G- Exemples :
ral et sont indiquh dans l ’annexe A pour information.
50H5 devient H50H5 ou h50h5
50h6 devient S50H6 ou s5Oh6
5.1.2 karts
Cette methode de designation ne doit pas etre utilisee sur
5.1.2.1 Position de la zone de tolerance les dessins.
La position de la zone de tolerance par rapport a la ligne zero,
laquelle est fonction de la dimension nominale, est designee par 52.3 Ajustement
une ou plusieurs Iettres majuscules pour les al&ages
(A. . . ZC) et par une ou plusieurs lettres minuscules pour les Une exigence d ’ajustement entre deux elements a assembler
arbres (a . . . zc) (voir figures 13 et 14). doit etre designee par
NOTE - Pour &iter toute confusion les lettres suivantes ne sont pas a) la dimension nominale commune;
utilisees :
b) le symbole de classe de tolerance de I ’alesage;
I, i ; L, I ; 0, 0; Q, q ; W, w.
c) le symbole de classe de tolerance de I ’arbre.
5.1.2.2 karts superieurs
Exemples :
H7
Les &arts superieurs sont design& par les lettres ES pour les
52H7/g6 ou 52 -
alesages et es pour les arbres.
!36
ATTENTION - Pour distinguer entre arbres et alesages dans
5.1.2.3 karts inferieurs
les transmissions d ’informations sur materiels a jeux de carac-
t&es limit& du type telex, la designation doit etre precedee des
Les &arts inferieurs sont design& par les lettres EI pour les
Iettres :
alesages et ei pour les arbres.
- H ou h pour les alesages;
- S ou s pour les arbres;
5.2 Designation
-
et la dimension nominale doit etre rep&e.
5.2.1 Classe de tolerance
Exemples :
Une classe de tolerance doit etre designee par la ou les lettres
representant l ’ecart fondamental suivie(s) d ’un nombre repre- 52H7/g6 devient H52H7/S52G6 ou h52h7/s52g6
sentant le degre de tolerance normalise.
Cette methode de designation ne doit pas etre utilisee sur
Exemples :
les dessins.
H7 (al&ages)
h7 (arbres)
5.3 InterpGtation d ’une dimension toIhanc6e
5.2.2 Dimension tolerancee 5.3.1 Indication de la tolerance conforme a I ’ISO 8015
Les tolerances des pieces fabriquees conformement a des des-
Une dimension tolerancee doit etre designee par la dimension
nominale suivie du symbole de la classe de tolerance requise ou sins comportant I ’indication Tolerancement IS0 8015 doivent
des &arts indiques en clair. etre interpretees de la maniere indiquee en 5.3.1.1 et 5.3.1.2.

---------------------- Page: 9 ----------------------
is0 286-l : 1988 IF)
a) Al&ages (dements intkieurs)
a2
76
s
. .-
E
z
k
.-
if
b) Arbres (elements exth-ieurs)
ii
.-
n
NOTES
1 Par convention, l ’ecart fondamental est celui qui dbfinit la limite la plus proche de la ligne z&o.
2 Pour tous details concernant les 6carts fondamentaux J/j, K/k, M/m et N/n, voir figure 14.
Reprbsentation schkmatique des positions des &arts fondamentaux
Figure 13 -
7

---------------------- Page: 10 ----------------------
IS0 286-l
1988 (F)
I
a*
=z
/KJ
.m
z
ism
z
c
U
N
cn
/rn
‘2
$
%
-0
z
z
:
ctl
z
-
v)
i!k
z
z
t-
‘a
%
‘;
3
2
v)
;ii
al
!
cn
ii
(0
cn
s u
42
E
3
23
5
z
ill
I
kl
k
3
0
3
0
L t-
--
G= l-
--
I +
+ 1
b
I/)
aJ ‘GIli
zkl
II II
11 II
w
m
r/)
‘G aJ
LUG 4J
f-u
ti
LL
I-
I-
O
O
z
z

---------------------- Page: 11 ----------------------
IS0 286-l : 1988 (F)
6 Representation graphique
5.3.1 .I Tolerances sur dimensions lineaires
Une tolerance sur dimension lineaire ne permet de maitriser que
Les principaux termes et definitions donnes dans le chapitre 4
les dimensions locales effectives d ’un element (mesure en deux
sont illustres a la figure 15.
points) mais pas ses &arts de forme (par exemple &arts de cir-
cularite et de rectitude d ’un element cylindrique ou &art de pla-
Dans la pratique, on utilise pour plus de simplicite le diagramme
neite de surfaces paralleles). Elle ne permet pas non plus de
schematique represente ZI la figure 16. Sur ce diagramme, I ’axe
mai ’triser les inter-relations geometriques entre differents ele-
de la piece, qui n ’est pas represent& se situe par convention
ments. (Pour de plus amples informations, voir ISO/R 1938 et
toujours dans la partie basse du schema.
IS0 8015.)
Dans I ’exemple consider-e, les deux &arts pour I ’alesage sont
5.3. I .2 Exigence de I ’enveloppe
des &arts en plus et les &arts de I ’arbre sont des &arts en
moins.
Les elements simples, cylindriques ou constitues de deux plans
paralleles, remplissant une fonction d ’ajustement entre pieces a
assembler, sont indiques sur les dessins par le symbole @
&art supkieur (4.6.1.1) P
qui vient s ’ajouter a la dimension et a la tolerance. Ce symbole
z
indique une dependance mutuelle entre la dimension et la
d:
I------ kart infkieur (4.6.1.2) -1
-4
r
forme qui implique que I ’enveloppe de forme parfaite pour I ’ele-
ment se trouvant 5 la dimension au maximum de matiere ne soit
Al&age (4.2)
I
(Pour de plus amples informations, voir
pas depassee.
ISO/R 1938 et I ’ISO 8015.)
NOTE - Certaines normes nationales (auxquelles il faudrait faire ref&
rence sur le dessin) stipulent que pour les Gments simples I ’enveloppe
requise est la norme et qu ’elle n ’a done pas 5 etre spkifiee Gparkment
sur le dessin.
5.3.2 Indication de la tolkrance non conforme 2
I ’ISO 8015
Les tolerances des pieces fabriquees conformement a des
dessins ne portant pas I ’indication Tolkrancement IS0 8015
doivent etre interpretees, sur la longueur prescrite, de la
maniere suivante :
a) Al&ages
Le diametre du plus grand cylindre fictif parfait pouvant etre
inscrit dans I ’alesage, au contact uniquement des c&es de
la surface, ne doit pas etre plus petit que la dimension limite
au maximum de matiere. En aucun endroit de I ’alesage, le
diametre maximal ne doit etre superieur a la dimension au
Dimension minimale (4.3.3.2) 2
minimum de matiere.
I I
Dimension maximale (4.3.3. I) A
b) Arbres
Dimension nominale (4.3. I )
Le diametre du plus petit cylindre fictif parfait qui peut etre
circonscrit a I ’arbre, au contact des c&es de la surface uni-
quement, ne doit pas etre plus grand que la dimension limite
Repksentation graphique
Figure 15 -
au maximum de matiere. En aucun endroit de I ’arbre, le
diametre minimal ne doit etre inferieur a la dimension au
minimum de matiere.
L ’interpretation ci-dessus signifie que si une piece se trouve
partout a son maximum de matiere, elle sera parfaitement
ronde et droite et constituera done un cylindre parfait.
Sauf specification contraire, et compte tenu de ce qui precede,
les &arts par rapport a la cylindricite parfaite peuvent atteindre
la totalite de la tolerance diametrale specifiee. Pour de plus
amples informations, voir ISO/R 1938.
Arbre
NOTE - Dans certains cas spkiaux, les &arts maximaux de forme
admis dans les interpr&ations donnees en a) et b) peuvent s ’avhrer trop
grands pour permettre le bon fonctionnement des pikes assem-
blees. Dans ce cas, les tokrances de forme separees sont 5 indiquer,
par exemple tokrances sbparees de circularit et/au de rectitude (voir
IS0 1101). Figure 16 - Representation simplifibe

---------------------- Page: 12 ----------------------
IS0 286-l : 1988 (F)
9.2 harts fondamentaux des al&ages
7 Temperature de kfbrence
[except6 I ’kart JS (voir 9.3)]
La temperature 3 laquelle sont spkcifi6es les dimensions dans le
Les &arts fondamentaux des al&ages et leur signe ( + ou - )
systeme IS0 de tokrances et d ’ajustements est 20 OC (voir
sont indiques a la figure 18. Les valeurs des &arts fondamen-
IS0 1).
taux sont don& au tableau 3.
Les &arts suphieurs (ES) et infhieurs (EI) sont calcuEs en
8 Tolkances fondamentales pour les
fonction de I ’kart fondamental et du degr6 de tolhance nor-
dimensions nominales infbrieures ou bgales 2 malis6 (IT) comme indiquk a la figure 18.
3 150 mm
icarts A a H &arts K a ZC
(non valables pour les degres
8.1 Bases du systeme
de tolerance inferieurs ou
egaux a IT8 d ’ecart K et
Les bases de calcul des tolhrances fondamentales sont donnhes
de classe de tolerance M8)
dans l ’annexe A.
ne zero
8.2 Valeurs des degres de tolhance normalis&
(IT)
ES
Les valeurs des degrk de tokance normali& IT1 5 IT18 sont
El
donnees dans le tableau 1. Ces valeurs font foi en cas d ’appli-
cation du systeme.
;
NOTE - Les valeurs des degres de tolerance normalises IT0 et IT01
sont donnees dans l ’annexe A. ES = &art fondamental
I3 = &art fondamental
en moins
en plus
EI = ES - IT
ES = EI + IT
9 harts fondamentaux pour les dimensions
I
nominales infh-ieures ou bgales 6 3
...
